接线端子的常见故障

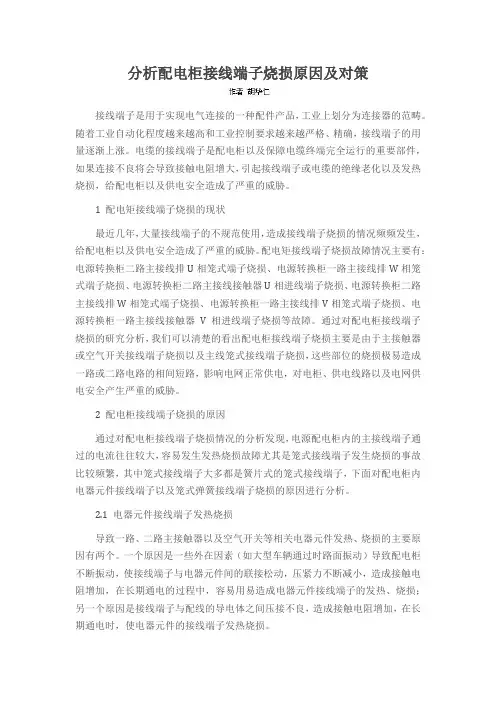

分析配电柜接线端子烧损原因及对策接线端子是用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。

随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。

电缆的接线端子是配电柜以及保障电缆终端完全运行的重要部件，如果连接不良将会导致接触电阻增大，引起接线端子或电缆的绝缘老化以及发热烧损，给配电柜以及供电安全造成了严重的威胁。

1 配电矩接线端子烧损的现状最近几年，大量接线端子的不规范使用，造成接线端子烧损的情况频频发生，给配电柜以及供电安全造成了严重的威胁。

配电矩接线端子烧损故障情况主要有：电源转换柜二路主接线排U相笼式端子烧损、电源转换柜一路主接线排W相笼式端子烧损、电源转换柜二路主接线接触器U相进线端子烧损、电源转换柜二路主接线排W相笼式端子烧损、电源转换柜一路主接线排V相笼式端子烧损、电源转换柜一路主接线接触器V相进线端子烧损等故障。

通过对配电柜接线端子烧损的研究分析，我们可以清楚的看出配电柜接线端子烧损主要是由于主接触器或空气开关接线端子烧损以及主线笼式接线端子烧损，这些部位的烧损极易造成一路或二路电路的相间短路，影响电网正常供电，对电柜、供电线路以及电网供电安全产生严重的威胁。

2 配电柜接线端子烧损的原因通过对配电柜接线端子烧损情况的分析发现，电源配电柜内的主接线端子通过的电流往往较大，容易发生发热烧损故障尤其是笼式接线端子发生烧损的事故比较频繁，其中笼式接线端子大多都是簧片式的笼式接线端子，下面对配电柜内电器元件接线端子以及笼式弹簧接线端子烧损的原因进行分析。

2.1 电器元件接线端子发热烧损导致一路、二路主接触器以及空气开关等相关电器元件发热、烧损的主要原因有两个。

一个原因是一些外在因素（如大型车辆通过时路面振动）导致配电柜不断振动，使接线端子与电器元件间的联接松动，压紧力不断减小，造成接触电阻增加，在长期通电的过程中，容易用易造成电器元件接线端子的发热、烧损；另一个原因是接线端子与配线的导电体之间压接不良，造成接触电阻增加，在长期通电时，使电器元件的接线端子发热烧损。

接线端子常见的故障接线端子是指用于接线传输电能信号的连接器，它的主要作用是保证电能信号的传输和连接的稳定性。

然而，在使用过程中，我们通常会遇到一些常见的接线端子故障，本文将对这些故障进行介绍和分析。

一、接线端子脱落接线端子的脱落是接线过程中最常见的故障之一。

脱落的原因可能是设计不合理、安装不当或者是连接松动。

在解决这个问题时，我们需要重新安装接线端子或调整其紧固度，确保它在使用过程中稳定可靠。

二、接线端子连接不稳定接线端子连接不稳定，通常是由于断路或者阻塞造成的。

断路一般是由于接线端子中断或者是电线破裂所造成的；阻塞则是由于接头锈蚀或沉积物所造成的。

我们需要对接头进行清洁或者替换，确保电能信号能够顺畅地通过连接器。

三、接线端子短路接线端子短路一般是由于接线过程中没有正确区分电极的正负极所造成的。

在解决这个问题时，我们需要重新安装接线端子，并按照正确的方式进行连接。

四、接线端子电缆损坏接线端子电缆损坏，通常是由于磨损、被动或被动防御性破坏所造成的。

我们可以使用绝缘胶带或其他绝缘材料来弥补损伤，或者是替换整个电缆。

五、接线端子过热接线端子过热通常是由于连接器嵌入不深或电流过载所造成的。

我们需要调整连接器深度或降低电流载荷，从而防止接线端子过热。

六、接线端子关键部件锈蚀接线端子关键部件锈蚀，通常是由于潮湿的工作环境或者使用时间过长所造成的。

我们可以选择使用防腐材料来涂抹连接器，并定期进行检查和维护，以确保接线端子的正常使用。

七、接线端子接口接头松动接线端子接口接头松动，通常是由于长时间使用、机械振动或者是温度变化所造成的。

我们需要检查接口接头的紧固度，确保其在使用过程中稳定可靠。

总之，接线端子的故障是非常常见的，因此在使用过程中需要加强防护和维护，避免故障的发生。

在保证电能信号传输的同时，也能够延长接线端子的使用寿命。

谈电力系统电气二次回路的常见故障及防范措施电力系统电气二次回路是电力系统中重要的组成部分，它起着监测、保护、控制和测量等重要作用。

由于电气二次回路工作环境复杂、设备繁多，常常会出现各种故障，给电力系统带来不小的隐患。

本文将就电力系统电气二次回路的常见故障及防范措施进行详细介绍，以期引起广大电力系统工程师和维护人员的重视，加强对电气二次回路的管理和维护工作，以保障电力系统的安全稳定运行。

一、常见故障及原因1. 电气二次回路接线端子松动电气二次回路中的接线端子松动是一种常见的故障，可能是由于设备长期运行导致接线端子自身锈蚀、老化等原因造成的。

当接线端子松动时，会导致二次回路测量信号不准确，甚至造成设备保护动作不准确，严重时还可能引起设备烧毁事故。

2. 电气二次回路绝缘老化二次回路中的导线、绝缘子等设备在长期运行过程中，由于电气设备的老化，会导致绝缘老化，导致电气二次回路中的绝缘阻抗降低，增加了漏电流，有可能导致设备保护误动作，造成电力系统事故。

二次回路中，设备连接端子的接触不良也是一种常见故障，导致的原因可能是设备的振动、温度变化等因素，使得连接端子出现松动，造成连接不良，影响了二次回路的测量、控制和保护性能。

在实际运行中，电气二次回路中的设备也有可能出现故障，包括传感器故障、开关故障、继电器故障等，这些故障都会影响到二次回路正常工作，甚至导致设备保护失效，给电力系统带来隐患。

二、防范措施1. 定期检查和维护针对上述常见故障，对电气二次回路的设备进行定期的检查和维护是十分必要的。

包括检查接线端子的紧固情况，检测绝缘老化情况，查看接触不良等，及时发现并处理问题，防止出现故障。

2. 使用可靠的设备在电气二次回路中，选用可靠的设备也是预防故障的重要措施。

选择品质好、性能稳定的设备和元件，可以大大降低故障的发生率，保障电气二次回路的安全运行。

3. 加强设备保护对于电气二次回路中的设备，加强保护设施的配置也是十分重要的。

接线端子在使用过程中会发生的问题及解决办法接线端子在使用的过程中往往会发生各种各样的问题:导致烧黑的问题:如果接线端子黑了，其中的一种可能性并不一定是烧黑，氧化也可能黑。

那么怎么去验证是不是烧黑的呢?我们采取的方法是用手指一擦，如果能擦掉，象烟灰一样，那就是被氧化而形成的黑色物质，得用砂纸或者锉刀才能磨掉。

在此郑州盛世开元自动化设备有限公司的魏德米勒接线端子专家提醒您，这里要注意的一点是：带电的时候可千万别用手指去擦！那么另外的一种可能性就是烧黑了，除了火灾和气功大师发功之外，只有一种可能，就是接线端子过热高温了。

导致高温的问题:有两种可能：端子松动造成接触电阻过大，从而过热；端子未松动，但是回路因某种未知原因而过电流发热，例如电源电压过高了，或者负载短路了。

解决办法：1，电压过高。

可以从源头查起，变压器次级电压-配电箱内电压-各用电设备电压。

2，接地故障。

也可以从变压器那里查起，然后到配电箱接地。

该接地的要接地，而正常的相线则应排除接地故障。

可以断电时用绝缘表或摇表来测量，分段测量，尽量只分段测量电缆、电线、断路器、开关等供配电线路，实在难以分段的情况下，则拔掉弱电设备、传感设备的保险丝。

接地的关键在于接地电阻要低，同时接触面积要大。

前者可以保证接地点有一个接近于大地电位的尽可能低的"零电位"，这就可以避免你所想的打雷后雷电从接地线"反串"回去，窜进供电回路的可能性。

后者可以保证有足够的容量提供一个故障电流通道，包括雷电或者短路故障等等。

因为实际的施工工艺理论上一直是根据当代技术和科技的变化而变化的，所以这种接地方式行不行、好不好，还要看新标准的规范是怎么规定的。

电机接线端子断裂原因及改善措施电机接线端子断裂是电机工作中常见的故障之一，它可能会导致电机无法正常工作，甚至引起电机短路、火灾等严重后果。

本文将从接线端子断裂的原因和改善措施两个方面进行论述。

一、电机接线端子断裂的原因1.材料质量差：接线端子的质量差是导致其断裂的主要原因之一。

如果使用的接线端子材料质量不达标，容易出现断裂情况。

2.接线端子连接不牢固：接线端子连接不牢固也是导致其断裂的原因之一。

如果接线端子连接不牢固，可能会在电机运行时产生振动和冲击，从而导致接线端子断裂。

3.绝缘层破损：接线端子的绝缘层如果破损，容易导致电流短路，并加剧接线端子的磨损，最终导致其断裂。

4.电流过大：如果电机的工作电流超过接线端子的额定电流，接线端子容易产生过大的电流热量，造成其断裂。

二、改善措施1.选择高质量的接线端子：解决接线端子断裂的关键是选择高质量的接线端子。

在选购接线端子时，应注意选择具有良好材质和高耐久性的产品，以确保其承受电流和振动冲击的能力。

2.加固接线端子的连接：为了确保接线端子连接牢固，在连接接线端子时，应按照正确的接线方法进行连接，使用专用的接线工具，并加强对接线端子的固定和紧固力度。

可以采用螺丝、铆钉等方式保证端子的牢固连接。

3.提高绝缘层的质量：为了防止绝缘层破损导致接线端子断裂，应注意选择具有良好绝缘性能的接线端子。

在使用过程中，还应定期检查绝缘层的完整性，并及时更换破损的绝缘层。

4.合理设计电机参数：在电机的设计过程中，应合理确定电流值，避免超过接线端子的额定电流。

如果必须超过其额定电流，应提前选用额定电流较大的接线端子，确保其安全使用。

5.定期维护检查：定期对电机进行维护和检查，尤其是对接线端子进行检查，防止出现磨损、松动、绝缘层破损等情况。

及时处理接线端子存在的问题，以避免其断裂导致电机故障。

总结：电机接线端子断裂是电机工作中容易出现的故障之一，其原因多种多样。

为了防止接线端子断裂，我们建议选择高质量的接线端子，加固接线端子的连接，提高绝缘层的质量，合理设计电机参数，并定期维护检查。

接线端子抢修简报全文共四篇示例，供读者参考第一篇示例：接线端子是电气连接中不可或缺的一部分，它连接电缆、导线等各种电气设备，起着传导电流的作用。

在电力系统运行中，接线端子可能会因为各种原因出现问题，需要进行抢修。

接线端子抢修是保障电力系统正常运行，确保电力供应的重要环节。

一、抢修原因1.设备老化：接线端子长期使用，容易受到外界环境影响，导致端子老化，接触不良，进而影响电流的传导。

2.松动接触：由于接线端子与设备之间的连接频繁插拔，可能导致插针的连接变松，造成接触不良。

3.短路故障：接线端子在运行中可能遇到短路故障，导致电流超载，造成端子损坏。

4.人为操作不当：在维修、施工等操作中，人为疏忽、操作不当也会引起接线端子故障。

二、抢修措施1.排查故障：在发现接线端子故障后，首先要进行仔细排查，确定故障原因和范围。

2.维修替换：对于老化、松动、损坏的接线端子，及时进行维修或更换。

在更换接线端子时，要确保连接牢固，接触良好。

3.安全封闭：维修结束后，要及时对接线端子进行封闭，确保接线端子处于良好的工作状态，避免再次出现故障。

4.定期检查：定期对接线端子进行检查和维护，发现问题及时处理，减少故障发生的可能性。

5.培训宣传：加强对电力系统工作人员的培训和宣传，提高其对接线端子重要性的认识，提高抢修能力和效率。

三、抢修经验分享1.及时响应：一旦发现接线端子故障，要及时响应，尽快进行抢修，避免造成更大的损失。

2.技术熟练：抢修过程中，技术要求高，需要操作人员具备一定的维修技能和经验，以确保抢修效果。

3.配合沟通：抢修时，要与相关部门和人员充分沟通配合，确保抢修工作的顺利进行。

4.安全意识：抢修过程中，安全意识要放在首位，做好安全防护工作，确保抢修人员的安全。

四、抢修心得体会接线端子抢修是一项非常重要的工作，需要工作人员具备丰富的经验和技术，只有做好接线端子的抢修工作，才能确保电力系统的正常运行，保障电力供应的稳定性。

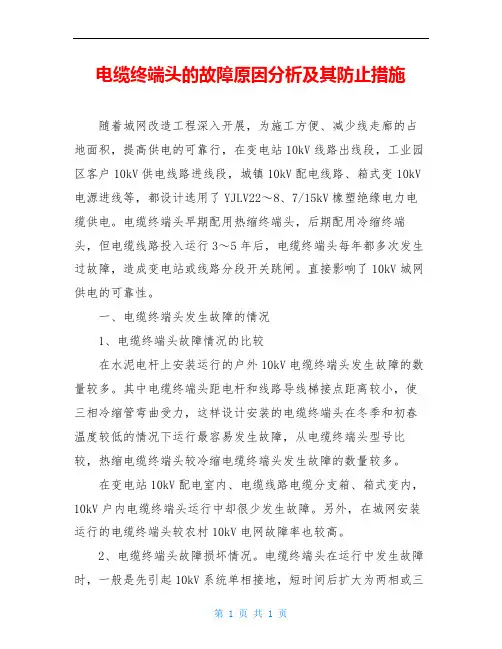

电缆终端头的故障原因分析及其防止措施随着城网改造工程深入开展，为施工方便、减少线走廊的占地面积，提高供电的可靠行，在变电站10kV线路出线段，工业园区客户10kV供电线路进线段，城镇10kV配电线路、箱式变10kV 电源进线等，都设计选用了YJLV22～8、7/15kV橡塑绝缘电力电缆供电。

电缆终端头早期配用热缩终端头，后期配用冷缩终端头，但电缆线路投入运行3～5年后，电缆终端头每年都多次发生过故障，造成变电站或线路分段开关跳闸。

直接影响了10kV城网供电的可靠性。

一、电缆终端头发生故障的情况1、电缆终端头故障情况的比较在水泥电杆上安装运行的户外10kV电缆终端头发生故障的数量较多。

其中电缆终端头距电杆和线路导线梯接点距离较小，使三相冷缩管弯曲受力，这样设计安装的电缆终端头在冬季和初春温度较低的情况下运行最容易发生故障，从电缆终端头型号比较，热缩电缆终端头较冷缩电缆终端头发生故障的数量较多。

在变电站10kV配电室内、电缆线路电缆分支箱、箱式变内，10kV户内电缆终端头运行中却很少发生故障。

另外，在城网安装运行的电缆终端头较农村10kV电网故障率也较高。

2、电缆终端头故障损坏情况。

电缆终端头在运行中发生故障时，一般是先引起10kV系统单相接地，短时间后扩大为两相或三相短路故障，造成线路断路器跳闸。

冷缩电缆头厂家故障后经检查，发现电缆终端头已烧坏。

烧坏部位是从终端头的指套起至户外终端(防雨裙)之间，将两相或三相的冷塑管，绝缘体烧坏，暴露出芯线也被烧伤，其中接地故障相烧伤最严重。

二、电缆终端头故障原因分析运行环境的影响：杆上安装运行的户外电缆终端头，常年受风、雨、雪、雷电的侵袭及温度诸因素的影响，经多年运行后，使绝缘老化而损坏。

室内，箱内安装运行的户内电缆终端头不受上述环境的影响，绝缘不易老化，所以很少发生故障。

杆上户外电缆终端头在电缆线路的首段。

首先受到雷电过电压的侵袭，当避雷器放电时，雷电流通过地线接地装置流入大地，会在接地装置的电阻上产生压降，如果电缆接地装置的电阻大于10Ω。

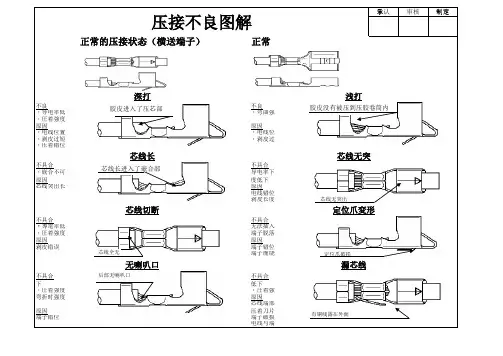

导电率低下或断芯
无喇叭口定位爪変形
深打芯线长浅打
胶皮进入了压芯部芯线长进入了嵌合部
芯线全无
后部无喇叭口胶皮没有被压到压胶卷筒内芯线无突出
定位爪破损
嵌合部变形
毛刺
残片部毛刺
残片过长
端子上翘端子下弯
端子扭曲
嵌合部变形.破损
残片保留过长
嵌合部向上翘起
嵌合部横向歪斜
芯线压着面底部的两测出现龟裂或飞边毛刺
切断残片向下弯折
嵌合部向下弯折
嵌合部扭曲变形
包覆胶皮时，包覆变形不良
胶皮破损。

端子压接常见不良及解决方法压接问题会降低产品的可靠性，但是仅需一些小的知识和预先规划就可以简单地避免这些问题。

端子具有三个主要部分：匹配部分、过渡部分和压接部分。

匹配部分是端子与另一半连接端子插接的部分。

该部分由连接器或端子与对接端子接合，并以一定的方式工作。

如果压接过程中匹配部分变形，将会降低连接器的性能。

过渡部分同样设计为在压接过程中不受影响。

如果您改变了弹性片或端子止口的位置，同样将影响连接器的性能。

压接部分是唯一设计受到压接工艺影响的部分。

使用连接器制造商推荐的端接设备，夹紧压接区，从而牢固地与线缆连接。

理想情况下，端子压接在线缆上的所有工作仅发生在压接区。

正确执行的压接：绝缘压接区压缩绝缘层，但不会刺穿。

线芯（或线刷）伸出于导体压接区前部的距离至少等于线缆导体的直径。

在绝缘和导体压接区之间的部分可以看见绝缘层和导体。

导体压接区在引入端和尾端呈喇叭形，而过渡区和接合区在压接工艺前后始终保持不变。

如果压接后的端子看起来和压接前的端子除压接部分外不同的话，可能是因为在压接工艺中出现了错误。

以下是压接工艺中可能出现的13个最常见的问题，以及纠正措施。

1.导体压接高度过小压接高度是指导体压接区在压接后的横截面高度，它是良好压接最重要的特征。

过小或过大的压接高度无法保持规定的线缆端子压接强度，会减小线缆拉拔力和额定电流，一般情况下还会引起压接头在非正常的工作条件下性能降低。

过小的压接高度还会压断线芯或者折断导体压接区的金属。

2. 导体压接高度过大过大的压接高度无法正确压缩线芯，引起压接区过大的无效空隙，因为线芯和端子金属之间没有足够的金属间接触。

问题1 & 2的解决方法很简单：调节压接机上的导体压接高度。

在首次使用压接机进行工作时，使用游标卡尺或千分尺检验压接高度在规定范围内，并且在工作过程中应按照要求的频度重新检查，以保持正确的压接高度。

3. &4. 绝缘压接区过小或过大，绝缘压接为导体压接区提供应力释放，这样在线缆弯曲时不会使线芯折断。

接线端子常见的致命故障及预防措施接线端子是电气领域中常用的电气连接器件，应用于各种电气设备和系统中。

然而，由于使用不当和维护不善等原因，接线端子可能会出现各种故障和问题，其中一些故障可能是致命的，带来安全隐患和设备损坏。

本文将介绍接线端子常见的致命故障，并提供预防措施，以确保接线端子的安全性和可靠性。

接线松动接线松动是接线端子最常见的问题之一，它通常由于设备振动或线缆上下晃动造成的。

当接线松动时，电流会产生间断或短路，可能导致设备停机或电气故障。

定期检查接线端子是否紧固，并使用锁紧装置可以有效地防止接线松动。

接线不到位当连接器没有正确插入时，接线端子也可能出现故障。

接线不到位可能会导致传输的电流量降低，甚至会导致接线异常或设备损坏。

检查并确保连接器正确安装，并使用拱形弹簧设计的连接器，可以有效地减少接线不到位的问题。

渗漏电渗漏电是由于接线端子出现电气绝缘层缺陷而引起的问题。

当绝缘层受到热或电击时，就会出现缺陷。

缺陷会导致电流从导体漏到绝缘体或者地面上，从而产生渗漏电。

渗漏电可能导致电气故障、设备损坏或安全隐患。

检查端子的电气绝缘层是否完好，并避免过高的电压或电流可以有效地预防渗漏电。

错误连接错误连接是指接线端子的线缆接错的问题。

例如，如果两个不同电压等级的电缆被连接在一起，在最坏的情况下，可能会导致设备损坏和安全隐患。

正确标记、检查和验证连接线末端，可以有效地预防错误连接。

端子螺纹松动端子螺纹松动可能会引起设备故障和安全隐患。

当螺纹松动时，有可能会导致线缆脱落或端子不稳定，从而降低电气接触的可靠性。

使用绝缘材料标记端子位置，并定期检查和紧固螺钉可以有效地防止端子螺纹松动。

总结接线端子作为重要的电气连接器件，需要保证安全性和可靠性。

接线松动、接线不到位、渗漏电、错误连接和端子螺纹松动是常见的致命故障。

这些故障可能会导致设备停机、电气故障、安全隐患和设备损坏。

为了预防这些故障，我们可以定期检查接头的紧固性和电气绝缘层，并确保正确安装和标记连接线末端。

接线端子常见的致命故障及预防措施接线端子是电气设备中重要的连接部件之一，其质量安全直接关系到设备的正常运行和人身安全。

常见的接线端子致命故障有线路松动、短路、烧毁等问题，下面将详细介绍这些问题的原因及预防措施。

一、线路松动问题。

线路松动可能导致接线端子之间的接触不良，进而引发电气设备的故障。

这种情况的原因往往是由于电器设备使用时间长、接线端子锁紧螺母松动或是电器设备受到机械振动导致的。

预防措施：1.定期检查电器设备中的接线端子，对于有松动的连接，应及时进行紧固处理，以确保接触良好。

2.可在接线端子旁边加装防松螺母，并且定期检查和紧固。

二、短路问题。

短路是指两个或者多个导线之间接触到了彼此或接触到其他的导体或外壳，引起两个不同电位之间的瞬间短路，产生电弧而导致电器设备故障。

预防措施：1.设计时应合理布置导线，避免导线的交叉和重叠，尽量减少导线之间的距离，避免短路的发生。

2.在导线之间加装隔离套管或绝缘带进行隔离，防止导线之间的直接接触。

3.在接线端子上使用绝缘材料，例如，绝缘套管、绝缘盖子等，提高接线端子的绝缘性能。

三、烧毁问题。

接线端子烧毁通常是由于接线端子内部接触不良、接触电阻过大、使用电流超过额定电流等原因引起的。

这种情况会严重影响设备的正常使用，造成设备损坏甚至触电事故。

预防措施：1.选择质量可靠的接线端子，具有良好的导电性和导热性能，并能承受相应电流的额定负荷，避免接线端子过载。

2.定期检查接线端子的状态，如发现有接线端子发热等异常情况，应及时进行处理，以避免短路和烧毁。

3.使用专业的工具和技术进行接线端子的安装，确保接线的牢固。

综上所述，接线端子的常见致命故障包括线路松动、短路和烧毁，可能导致电器设备故障和触电事故。

对于这些故障，我们可以通过定期检查、紧固、使用适当的绝缘材料、布线合理以及选择质量可靠的接线端子等预防措施来降低发生概率，保障设备的正常运行和人身安全。

室外电缆铜铝接线端子熔断原因及解决措施一、铜铝过渡接线端子熔断的主要原因目前，室外电缆安装中使用较多的主要是铜铝过渡接线端子，出现故障的也主要是铜铝过渡端子，现对电缆接线端子熔断的主要原因做如下探析。

1、接线端子质量不符合国家标准要求。

当前使用的接线端子质量存在以下问题：螺孔过大，使接线端子的接触面积缩小，固定螺栓容易松动；端子的外管径变细，管壁变簿；管内深度变浅、导线插入部分变短；铜铝过渡部分的铜的长度缩短；接触面部分的宽度减少，使接触面积减少；接触面部分的厚度减少。

2、安装工艺不精。

在安装过程中，接线端子和设备线夹能否良好连接，也是保证安全供电的条件之一，在发生的室外电缆头接线端子熔断情况后，经过仔细检查，发现引线夹子和接线端子接触部分有熔化点状，这也是铜铝两种不同金属接触的腐蚀电池导致接触面接触不良引起过热烧损，这是第二种原因。

3、负荷分配不均。

在电能输送过程中，如果每相的负荷不平均，就会引起某一相或两相的负荷较低，另一相或两相负荷较高情况出现，负荷电流长期过大，它就增加了电缆线路的故障机率，加速绝缘老化、缩短电缆使用寿命，造成终端头外部接点过热损坏，电缆线路过负荷的危害性已显而易见。

4、雷击及其他除以上原因外，夏季的雷击、线路故障等，也是引发电缆室外电缆头接线端子熔断的又一原因。

二、有关对策及措施1、严把设备购进及选用关。

一是作业人员在使用接线端子时对不符合国家标准的部件要进行抵制，拒绝使用，把好材料使用关。

二是物资部门要把好进货途径关，组织采购人员要多下基层走访了解所购物品的安装过程中的使用情况，及时收集使用意见，选用国家定点厂家的电缆附件，选用良好的接线端子、金具，避免在运行中发生因质量标准不合格而出现问题。

2、严把安装工艺关。

对作业人员进行技能培训，通过技能培训，岗位练兵，提高职工的安装操作水平。

安装过程中要严格按照安装工艺进行操作。

例如在安装接线端子时重点对接线端子的接触面进行打磨处理，并涂上导电膏（或凡士林）使接线端子和引线夹有良好的接触，满足二者的连接强度和电气性能要求，减少发热的机会。

导电率低下或断芯
无喇叭口定位爪変形
深打芯线长浅打
胶皮进入了压芯部芯线长进入了嵌合部
芯线全无
后部无喇叭口胶皮没有被压到压胶卷筒内芯线无突出
定位爪破损
不具合端子扭曲
嵌合部变形
毛刺
残片过长
端子上翘端子下弯
嵌合部变形.破损
残片保留过长
嵌合部向上翘起
嵌合部横向歪斜
芯线压着面底部的两测出现龟裂或飞边毛刺
切断残片向下弯折
嵌合部向下弯折
嵌合部扭曲变形
包覆胶皮时，包覆变形不良
胶皮破损。

接线端子故障形式接线端子是电气设备中常用的一种连接方式，它通常由钢铁、铜或铝制成，可用于固定电线，使其相互通信。

但是，由于使用时间长、磨损、维护不当等原因，接线端子可能会发生故障，导致电气设备失效或传输信号失败。

下面将介绍一些常见的接线端子故障形式及其原因。

1. 端子松动接线端子常见的故障形式之一是松动，即固定电线的钢铁、铜或铝端子没有扎紧，造成电线接触不良、接触电阻增大，甚至引发火灾。

松动的原因可能是在安装时螺栓或螺母未紧固，使用时间长导致接线松动，或者是电线用力拉扯引起端子脱落。

为避免这种故障，可以在安装时尽量紧固好接线部分，检查电线是否松动，定期维护检查线路。

2. 端子被氧化端子被氧化也是常见的接线故障形式，主要原因是接线端子表面长期暴露在环境中，受氧化、腐蚀等因素影响，导致金属表面生锈、起毛等，严重时会引起接触电阻增大，影响电流传输。

钢铁端子常见的氧化方式是生锈，而铜、铝端子容易出现氧化膜，导致连接不良。

对于这种故障，可以使用金属抛光机等沙纸等工具进行处理，清除表面氧化层和生锈部分，消除接触电阻。

3. 端子烧毁端子烧毁是常见的接线故障形式之一，这可能是由于电流过大、线路过载或短路造成的。

高温环境也可能导致连接绝缘材料烧毁，对电气设备造成重大损失。

为避免烧毁故障，应定期检查设备，保持环境卫生，避免积尘和油污，更换老化的线路和设备，避免使用电线太多、电流过大等风险高的电气设备。

4. 端子断裂端子断裂是接线端子故障中最严重的一种，它通常是由于线路振动、氧化、接头部分脱落等原因造成的，导致电气设备失效，安全问题也随之出现。

断裂的原因可能是由于裂纹、切割或腐蚀导致的，所以需要定期进行维护、检查设备，及时更换较老的端子和电线等。

综上所述，接线端子是电气设备中常用的连接方式，但常常会出现故障，导致电气设备失效或传输信号失败。

接线端子的故障形式多种多样，常见的有松动、氧化、烧毁、断裂等。

要避免接线端子故障，需要定期检查电气设备，检查线路及接线部分是否异常，保持设备干净卫生、更换老化的线路和设备、维护、清洁、加固和检查设备，确保设备的正常运行。

接线端子常见的故障有哪些接线端子的塑料绝缘材料和导电部件直接关系到端子的质量，它们分别决定了端子的绝缘性能和导电性能。

任何机械设计一个接线端子失效都将导致无数个系统工程的失败。

都说预防是目的，分析是基础。

指出从某个使用角度讲，接线端子应该达到的功能性是：接触部位该导通的地方要导通，接触可靠。

绝缘部位不该导通的地方绝缘可靠。

接线端子常见的故障形式有以下三种：1.接触不良接线端子内部的金属电子元件导体是端子的核心零件，它将缆线来自外部电线或电缆的电压，电流或信号传递到与其相配的连接器对应的接触件上。

故接触件必须具备优良的过硬结构，稳定接触可靠的接触保持力和极好的导电性能。

由于接触件结构设计模块化不合理，材料选用错误，模具不稳定，加工尺寸超差，表面粗糙，热处理电镀等表面处理工艺烧结不合理，组装不当，储存使用环境恶劣和操作使用不当，都会在接触件的接触部位和配合部位造成接触不良。

2.绝缘不良绝缘体的作用是使接触件保持正确的位置排列，并使接触件与接触件之间，接触件与壳体之间相互绝缘。

拥有故绝缘件必须具备优良的电气性能，机械性能和工艺成型性能。

特别是随着高密度，小型化广泛接头端子的广泛使用，绝缘体的有效壁厚越来越较薄。

这对绝缘材料，注塑模具精度和成型工艺等提出了更苛严的要求。

由于绝缘体表面或内部存在金属多余物，表面尘埃，焊剂等污染受潮，有机材料析出物及有害二氧化碳气体吸附膜与表面水膜融合形成离子性导电通道，吸潮，长霉，绝缘材料老化等原因，都会造成短路，漏电，击穿，绝缘电阻低等绝缘不良现象。

3.固定不良弹性体不仅起绝缘作用，通常也为伸出的接触件提供一般而言精确的对中和保护，同时的确具有安装定位，锁紧固定在电源上的功能。

固定不良，轻者影响接触可靠断电造成瞬间跳闸，严重的就是产品解体。

垮台状态是指接线端子在插合状态下，由于材料，设计，工艺等原因导致结构不可靠造成的插头与插座之间，插针与插孔之间的不正常分离，将造成控制系统电能传输和信号控制中断的。
