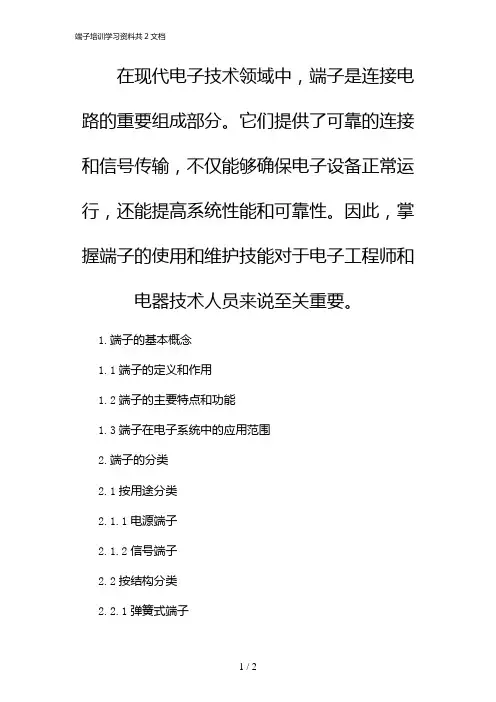

接线端子的基础知识

在现代电子技术领域中，端子是连接电路的重要组成部分。

它们提供了可靠的连接和信号传输，不仅能够确保电子设备正常运行，还能提高系统性能和可靠性。

因此，掌握端子的使用和维护技能对于电子工程师和电器技术人员来说至关重要。

1.端子的基本概念
1.1端子的定义和作用
1.2端子的主要特点和功能
1.3端子在电子系统中的应用范围
2.端子的分类
2.1按用途分类
2.1.1电源端子
2.1.2信号端子
2.2按结构分类
2.2.1弹簧式端子
2.2.2螺旋式端子
2.2.3刀片式端子
3.端子的安装方法
3.1端子的选择和安装规范
3.2端子安装的步骤和注意事项
3.3端子的固定和连接方法
4.端子的维护技巧
4.1定期检查端子的连接状态4.2清洁端子以确保良好的接触
4.3端子的绝缘和防护
5.端子故障排除和维修
5.1常见的端子故障类型
5.2端子故障排除的方法和步骤5.3端子的维修和更换技巧。

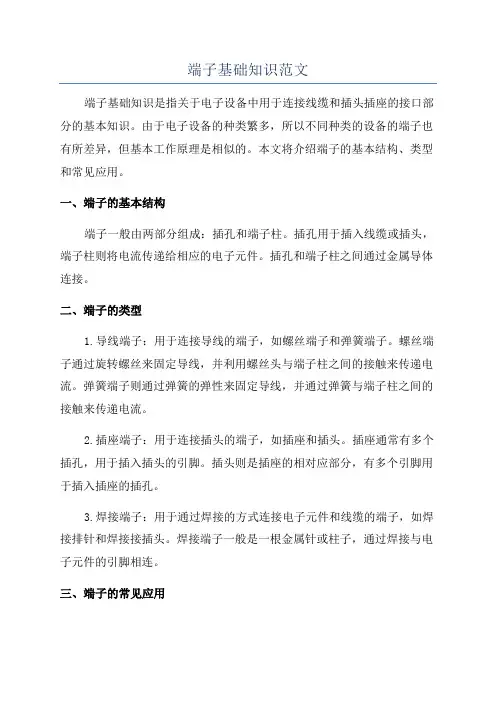

端子基础知识范文端子基础知识是指关于电子设备中用于连接线缆和插头插座的接口部分的基本知识。

由于电子设备的种类繁多，所以不同种类的设备的端子也有所差异，但基本工作原理是相似的。

本文将介绍端子的基本结构、类型和常见应用。

一、端子的基本结构端子一般由两部分组成：插孔和端子柱。

插孔用于插入线缆或插头，端子柱则将电流传递给相应的电子元件。

插孔和端子柱之间通过金属导体连接。

二、端子的类型1.导线端子：用于连接导线的端子，如螺丝端子和弹簧端子。

螺丝端子通过旋转螺丝来固定导线，并利用螺丝头与端子柱之间的接触来传递电流。

弹簧端子则通过弹簧的弹性来固定导线，并通过弹簧与端子柱之间的接触来传递电流。

2.插座端子：用于连接插头的端子，如插座和插头。

插座通常有多个插孔，用于插入插头的引脚。

插头则是插座的相对应部分，有多个引脚用于插入插座的插孔。

3.焊接端子：用于通过焊接的方式连接电子元件和线缆的端子，如焊接排针和焊接接插头。

焊接端子一般是一根金属针或柱子，通过焊接与电子元件的引脚相连。

三、端子的常见应用1.电源端子：用于连接电子设备和电源的端子。

常见的电源端子有电源插座和电源插头，用于连接电视、电脑、手机等设备和插座。

2.信号端子：用于连接信号线的端子。

常见的信号端子有音频插座和视频插座，用于连接音频设备、电视、摄像机等设备和线缆。

3.数据端子：用于连接数据线的端子。

常见的数据端子有USB接口、以太网插座等，用于连接计算机、打印机、路由器等设备和数据线。

4.控制端子：用于连接控制线的端子。

常见的控制端子有继电器接口和开关按钮，用于连接开关、继电器等设备和控制线。

总结：端子是电子设备中连接线缆和插头插座的接口部分。

根据其作用，端子可以分为导线端子、插座端子和焊接端子。

常见的应用包括电源端子、信号端子、数据端子和控制端子。

对端子的了解是进行电子设备维修、连接和调试的基础。

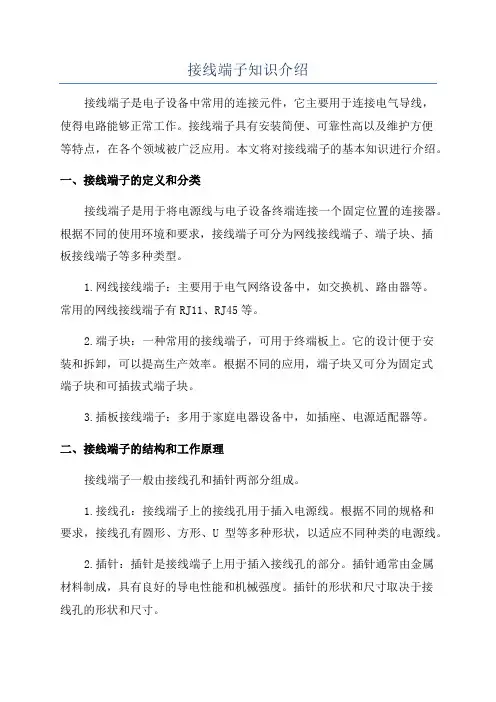

接线端子知识介绍接线端子是电子设备中常用的连接元件，它主要用于连接电气导线，使得电路能够正常工作。

接线端子具有安装简便、可靠性高以及维护方便等特点，在各个领域被广泛应用。

本文将对接线端子的基本知识进行介绍。

一、接线端子的定义和分类接线端子是用于将电源线与电子设备终端连接一个固定位置的连接器。

根据不同的使用环境和要求，接线端子可分为网线接线端子、端子块、插板接线端子等多种类型。

1.网线接线端子：主要用于电气网络设备中，如交换机、路由器等。

常用的网线接线端子有RJ11、RJ45等。

2.端子块：一种常用的接线端子，可用于终端板上。

它的设计便于安装和拆卸，可以提高生产效率。

根据不同的应用，端子块又可分为固定式端子块和可插拔式端子块。

3.插板接线端子：多用于家庭电器设备中，如插座、电源适配器等。

二、接线端子的结构和工作原理接线端子一般由接线孔和插针两部分组成。

1.接线孔：接线端子上的接线孔用于插入电源线。

根据不同的规格和要求，接线孔有圆形、方形、U型等多种形状，以适应不同种类的电源线。

2.插针：插针是接线端子上用于插入接线孔的部分。

插针通常由金属材料制成，具有良好的导电性能和机械强度。

插针的形状和尺寸取决于接线孔的形状和尺寸。

接线端子的工作原理是通过插针和接线孔之间的金属接触来实现电流的传导。

当电源线插入接线孔时，插针和接线孔之间产生一定的压力，使得插针和接线孔之间形成良好的电气接触，确保电流的正常传输。

三、接线端子的优点和应用领域接线端子具有如下优点：1.安装简便：接线端子采用插拔式连接方式，安装方便快捷。

2.可靠性高：接线端子采用金属接触的方式，确保电流的稳定传导，提高电路的可靠性。

3.维护方便：使用接线端子可以使得电路的维护更加方便，无需打断整个电路。

接线端子广泛应用于电力、通信、电子、家电等领域。

在电力领域，接线端子用于电力传输和配电系统中；在通信领域，接线端子用于网络设备和通信设备中；在电子领域，接线端子用于电子产品的连接和维护；在家电领域，接线端子用于插座、电源适配器等产品中。

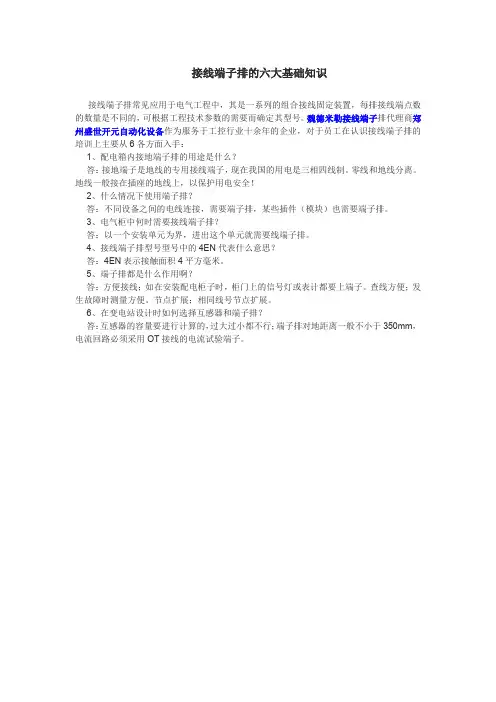

接线端子排的六大基础知识
接线端子排常见应用于电气工程中，其是一系列的组合接线固定装置，每排接线端点数的数量是不同的，可根据工程技术参数的需要而确定其型号。

魏德米勒接线端子排代理商郑州盛世开元自动化设备作为服务于工控行业十余年的企业，对于员工在认识接线端子排的培训上主要从6各方面入手：
1、配电箱内接地端子排的用途是什么？
答：接地端子是地线的专用接线端子，现在我国的用电是三相四线制。

零线和地线分离。

地线一般接在插座的地线上，以保护用电安全！
2、什么情况下使用端子排？
答：不同设备之间的电线连接，需要端子排，某些插件（模块）也需要端子排。

3、电气柜中何时需要接线端子排？
答：以一个安装单元为界，进出这个单元就需要线端子排。

4、接线端子排型号型号中的4EN代表什么意思？
答：4EN表示接触面积4平方毫米。

5、端子排都是什么作用啊？
答：方便接线；如在安装配电柜子时，柜门上的信号灯或表计都要上端子。

查线方便；发生故障时测量方便。

节点扩展；相同线号节点扩展。

6、在变电站设计时如何选择互感器和端子排？
答：互感器的容量要进行计算的，过大过小都不行；端子排对地距离一般不小于350mm，电流回路必须采用OT接线的电流试验端子。

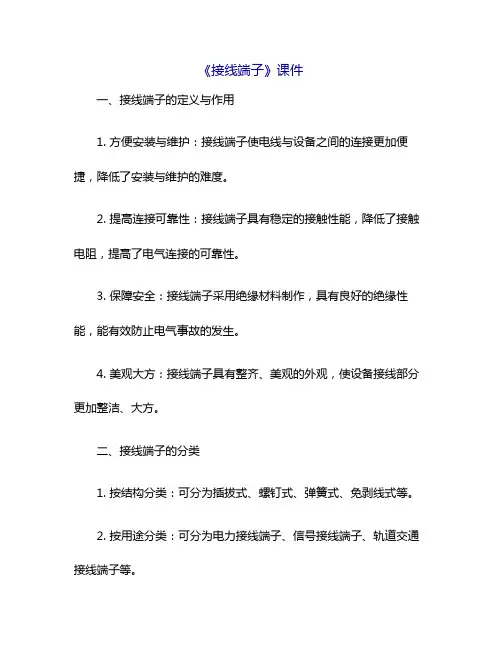

《接线端子》课件一、接线端子的定义与作用1. 方便安装与维护：接线端子使电线与设备之间的连接更加便捷，降低了安装与维护的难度。

2. 提高连接可靠性：接线端子具有稳定的接触性能，降低了接触电阻，提高了电气连接的可靠性。

3. 保障安全：接线端子采用绝缘材料制作，具有良好的绝缘性能，能有效防止电气事故的发生。

4. 美观大方：接线端子具有整齐、美观的外观，使设备接线部分更加整洁、大方。

二、接线端子的分类1. 按结构分类：可分为插拔式、螺钉式、弹簧式、免剥线式等。

2. 按用途分类：可分为电力接线端子、信号接线端子、轨道交通接线端子等。

3. 按连接方式分类：可分为焊接式、压接式、冷压式、扣压式等。

三、接线端子的选用原则1. 根据电气设备的性能和用途选择合适的接线端子。

2. 根据电线电缆的规格选择合适的接线端子。

3. 考虑接线端子的安装方式、连接方式等因素。

4. 选用具有良好绝缘性能、耐热性能和导电性能的接线端子。

5. 选用符合国家标准、行业标准的接线端子。

四、接线端子的安装与使用1. 安装前，应确保接线端子与电线电缆的规格、型号相匹配。

2. 安装时，应确保接线端子与电线电缆的连接牢固、可靠。

3. 安装过程中，应避免损伤电线电缆的绝缘层。

4. 使用过程中，应定期检查接线端子的连接状况，发现问题及时处理。

5. 更换接线端子时，应确保新、旧接线端子的型号、规格一致。

五、接线端子的未来发展1. 产品多样化：针对不同应用场景，研发具有特殊性能的接线端子。

2. 高性能化：提高接线端子的导电性能、绝缘性能和耐热性能。

3. 智能化：研发具有监测、诊断功能的接线端子，实现电气连接的智能化管理。

4. 环保化：采用环保材料制作接线端子，降低对环境的影响。

5. 标准化：推动接线端子行业标准的制定和实施，提高产品质量。

总之，接线端子作为电气连接的重要组成部分，其性能和质量直接影响到电气设备的安全、可靠运行。

因此，正确选用、安装和使用接线端子，对于保障电气设备的安全运行具有重要意义。

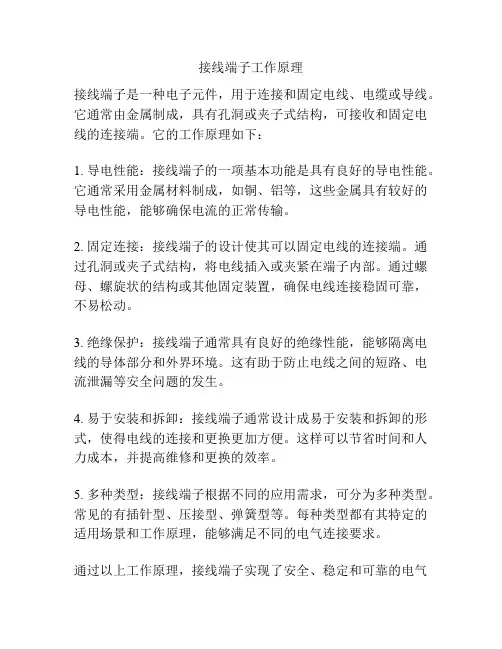

接线端子工作原理
接线端子是一种电子元件，用于连接和固定电线、电缆或导线。

它通常由金属制成，具有孔洞或夹子式结构，可接收和固定电线的连接端。

它的工作原理如下：
1. 导电性能：接线端子的一项基本功能是具有良好的导电性能。

它通常采用金属材料制成，如铜、铝等，这些金属具有较好的导电性能，能够确保电流的正常传输。

2. 固定连接：接线端子的设计使其可以固定电线的连接端。

通过孔洞或夹子式结构，将电线插入或夹紧在端子内部。

通过螺母、螺旋状的结构或其他固定装置，确保电线连接稳固可靠，不易松动。

3. 绝缘保护：接线端子通常具有良好的绝缘性能，能够隔离电线的导体部分和外界环境。

这有助于防止电线之间的短路、电流泄漏等安全问题的发生。

4. 易于安装和拆卸：接线端子通常设计成易于安装和拆卸的形式，使得电线的连接和更换更加方便。

这样可以节省时间和人力成本，并提高维修和更换的效率。

5. 多种类型：接线端子根据不同的应用需求，可分为多种类型。

常见的有插针型、压接型、弹簧型等。

每种类型都有其特定的适用场景和工作原理，能够满足不同的电气连接要求。

通过以上工作原理，接线端子实现了安全、稳定和可靠的电气
连接，被广泛应用于电气设备、仪器仪表、建筑物、交通工具等领域。

它简化了电气布线和维护作业，提高了电气系统的可靠性和安全性。

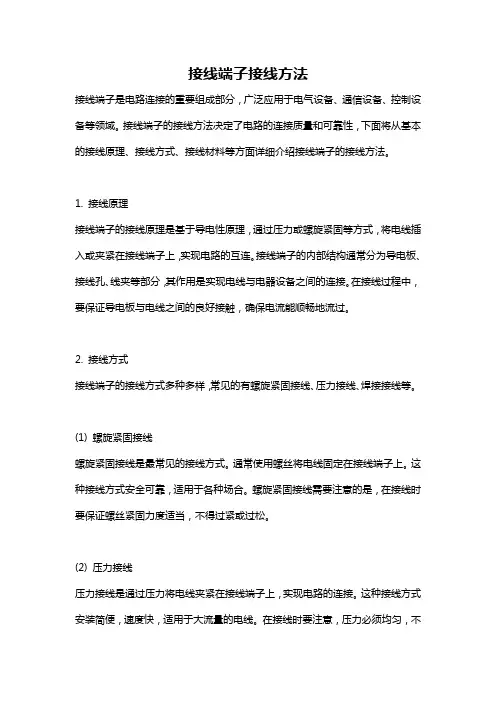

接线端子接线方法接线端子是电路连接的重要组成部分，广泛应用于电气设备、通信设备、控制设备等领域。

接线端子的接线方法决定了电路的连接质量和可靠性，下面将从基本的接线原理、接线方式、接线材料等方面详细介绍接线端子的接线方法。

1. 接线原理接线端子的接线原理是基于导电性原理，通过压力或螺旋紧固等方式，将电线插入或夹紧在接线端子上，实现电路的互连。

接线端子的内部结构通常分为导电板、接线孔、线夹等部分，其作用是实现电线与电器设备之间的连接。

在接线过程中，要保证导电板与电线之间的良好接触，确保电流能顺畅地流过。

2. 接线方式接线端子的接线方式多种多样，常见的有螺旋紧固接线、压力接线、焊接接线等。

(1) 螺旋紧固接线螺旋紧固接线是最常见的接线方式。

通常使用螺丝将电线固定在接线端子上。

这种接线方式安全可靠，适用于各种场合。

螺旋紧固接线需要注意的是，在接线时要保证螺丝紧固力度适当，不得过紧或过松。

(2) 压力接线压力接线是通过压力将电线夹紧在接线端子上，实现电路的连接。

这种接线方式安装简便，速度快，适用于大流量的电线。

在接线时要注意，压力必须均匀，不得有死角，以确保电线与接线端子之间的接触良好。

(3) 焊接接线焊接接线是将电线焊接在接线端子上，实现电路的连接。

这种接线方式适用于需要高强度连接的场合，如高温环境、高振动环境等。

在焊接接线时，要注意焊接时间和温度的控制，确保焊接点的质量。

3. 接线材料接线端子的接线材料有很多种类，根据不同的需求选择适合的材料对于保证连接质量至关重要。

(1) 铜接线端子铜接线端子具有良好的导电性和导热性能，广泛应用于各个领域。

铜接线端子的表面通常采用镀锡或镀银处理，以增强其耐腐蚀性能。

(2) 铝接线端子铝接线端子是铜接线端子的替代品，具有较小的密度和较低的成本。

然而，铝接线端子相对于铜接线端子在导电性和导热性方面略有不足，因此在使用时需要注意选择合适的铝接线端子。

(3) 不锈钢接线端子不锈钢接线端子具有优异的耐腐蚀性能和强度，适用于各种恶劣环境下的使用，如高温、高压、高湿等。

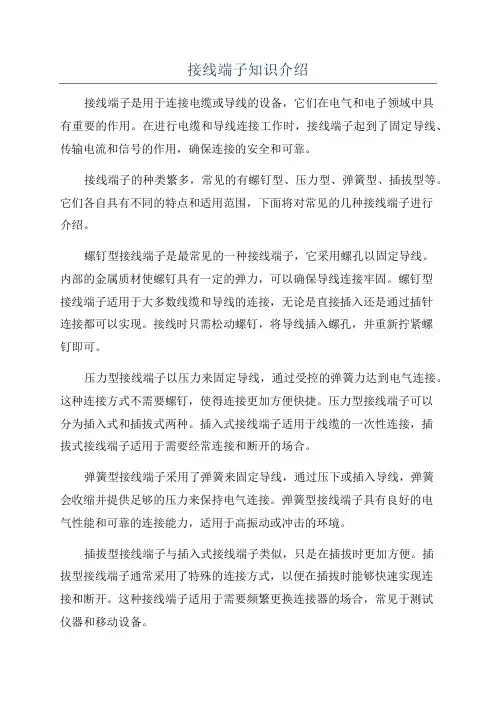

接线端子知识介绍接线端子是用于连接电缆或导线的设备，它们在电气和电子领域中具有重要的作用。

在进行电缆和导线连接工作时，接线端子起到了固定导线、传输电流和信号的作用，确保连接的安全和可靠。

接线端子的种类繁多，常见的有螺钉型、压力型、弹簧型、插拔型等。

它们各自具有不同的特点和适用范围，下面将对常见的几种接线端子进行介绍。

螺钉型接线端子是最常见的一种接线端子，它采用螺孔以固定导线。

内部的金属质材使螺钉具有一定的弹力，可以确保导线连接牢固。

螺钉型接线端子适用于大多数线缆和导线的连接，无论是直接插入还是通过插针连接都可以实现。

接线时只需松动螺钉，将导线插入螺孔，并重新拧紧螺钉即可。

压力型接线端子以压力来固定导线，通过受控的弹簧力达到电气连接。

这种连接方式不需要螺钉，使得连接更加方便快捷。

压力型接线端子可以分为插入式和插拔式两种。

插入式接线端子适用于线缆的一次性连接，插拔式接线端子适用于需要经常连接和断开的场合。

弹簧型接线端子采用了弹簧来固定导线，通过压下或插入导线，弹簧会收缩并提供足够的压力来保持电气连接。

弹簧型接线端子具有良好的电气性能和可靠的连接能力，适用于高振动或冲击的环境。

插拔型接线端子与插入式接线端子类似，只是在插拔时更加方便。

插拔型接线端子通常采用了特殊的连接方式，以便在插拔时能够快速实现连接和断开。

这种接线端子适用于需要频繁更换连接器的场合，常见于测试仪器和移动设备。

除了以上介绍的几种常见的接线端子，还有许多专用的接线端子，比如卡扣接线端子、插片接线端子等。

它们根据特定的应用需求而设计，可以适应不同的连接方式和接线方式。

无论是哪种接线端子，良好的电气性能和可靠的连接都是它们的基本特点。

当我们选择接线端子时，需要考虑其适用的电压和电流范围、连接方式、可靠性要求等因素。

此外，安装和使用接线端子时需要遵循相关的电气安全规范，确保连接的可靠性和安全性。

总结起来，接线端子是电缆和导线连接中不可或缺的设备。
