接线端子的具体型号及使用范围

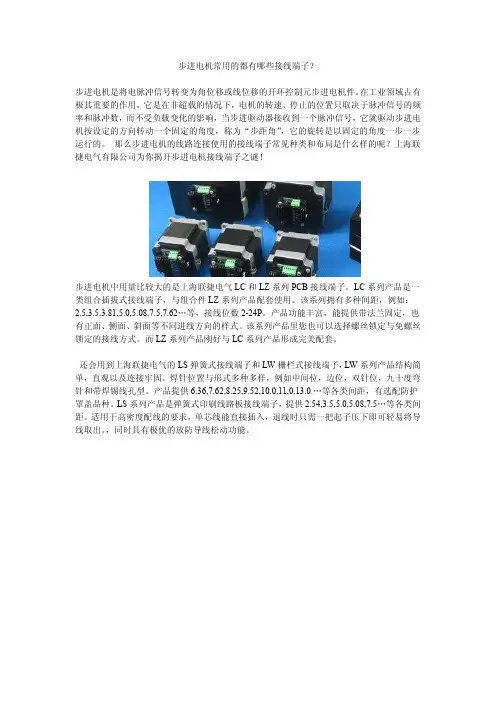

步进电机常用的都有哪些接线端子？
步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。

在工业领域占有极其重要的作用，它是在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。

那么步进电机的线路连接使用的接线端子常见种类和布局是什么样的呢？上海联捷电气有限公司为你揭开步进电机接线端子之谜！
步进电机中用量比较大的是上海联捷电气LC和LZ系列PCB接线端子。

LC系列产品是一类组合插拔式接线端子，与组合件LZ系列产品配套使用。

该系列拥有多种间距，例如：2.5,3.5,3.81,5.0,5.08,7.5,7.62…等，接线位数2-24P。

产品功能丰富，能提供带法兰固定，也有正面、侧面、斜面等不同进线方向的样式。

该系列产品里您也可以选择螺丝锁定与免螺丝锁定的接线方式。

而LZ系列产品刚好与LC系列产品形成完美配套。

还会用到上海联捷电气的LS弹簧式接线端子和LW栅栏式接线端子，LW系列产品结构简单，直观以及连接牢固。

焊针位置与形式多种多样，例如中间位，边位，双针位，九十度弯针和带焊锡线孔型。

产品提供6.36,7.62,8.25,9.52,10.0,11,0,13.0.…等各类间距，有选配防护罩盖品种。

LS系列产品是弹簧式印刷线路板接线端子，提供2.54,3.5,5.0,5.08,7.5…等各类间距。

适用于高密度配线的要求，单芯线能直接插入，退线时只需一把起子压下即可轻易将导线取出。

，同时具有极优的放防导线松动功能。

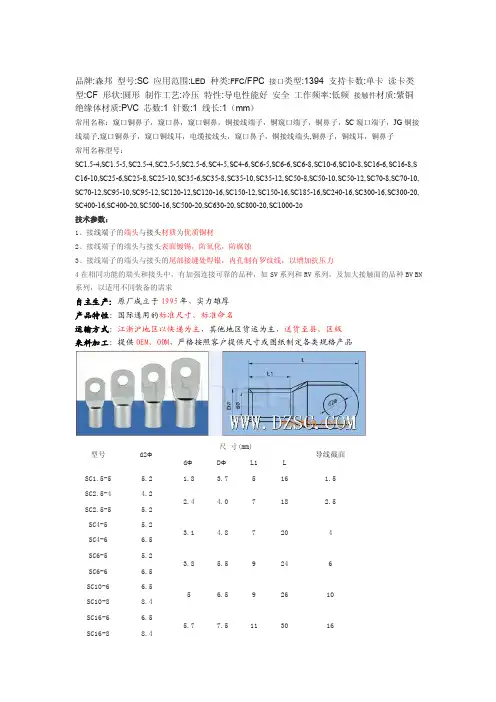

品牌:森邦型号:SC 应用范围:LED种类:FFC/FPC 接口类型:1394 支持卡数:单卡读卡类型:CF 形状:圆形制作工艺:冷压特性:导电性能好安全工作频率:低频接触件材质:紫铜绝缘体材质:PVC 芯数:1 针数:1 线长:1（mm）常用名称：窥口铜鼻子，窥口鼻，窥口铜鼻，铜接线端子，铜窥口端子，铜鼻子，SC窥口端子，JG铜接线端子,窥口铜鼻子，窥口铜线耳，电缆接线头，窥口鼻子，铜接线端头,铜鼻子，铜线耳，铜鼻子常用名称型号：SC1.5-4,SC1.5-5,SC2.5-4,SC2.5-5,SC2.5-6,SC4-5,SC4-6,SC6-5,SC6-6,SC6-8,SC10-6,SC10-8,SC16-6,SC16-8,S C16-10,SC25-6,SC25-8,SC25-10,SC35-6,SC35-8,SC35-10,SC35-12,SC50-8,SC50-10,SC50-12,SC70-8,SC70-10, SC70-12,SC95-10,SC95-12,SC120-12,SC120-16,SC150-12,SC150-16,SC185-16,SC240-16,SC300-16,SC300-20, SC400-16,SC400-20,SC500-16,SC500-20,SC630-20,SC800-20,SC1000-20技术参数：1、接线端子的端头与接头材质为优质铜材2、接线端子的端头与接头表面镀锡，防氧化，防腐蚀3、接线端子的端头与接头的尾部接缝处焊银，内孔制有罗纹线，以增加抗压力4在相同功能的端头和接头中，有加强连接可靠的品种，如SV系列和RV系列，及加大接触面的品种BV BN 系列，以适用不同装备的需求自主生产：原厂成立于1995年，实力雄厚产品特性：国际通用的标准尺寸、标准命名运输方式：江浙沪地区以快递为主，其他地区货运为主，送货至县、区级来料加工：提供OEM、ODM，严格按照客户提供尺寸或图纸制定各类规格产品。

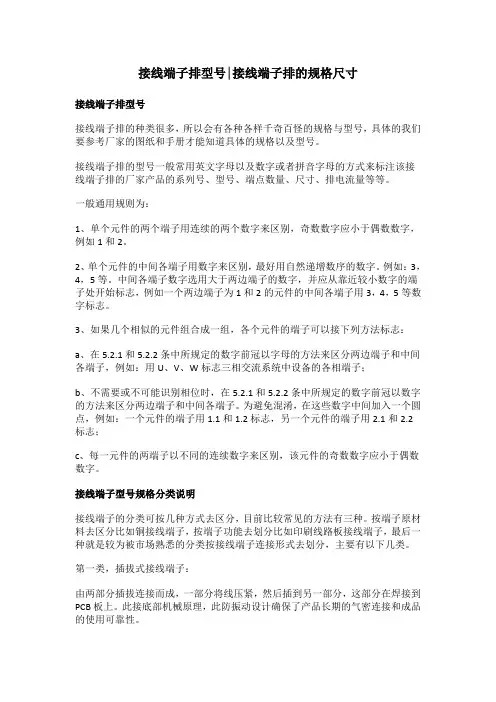

接线端子排型号|接线端子排的规格尺寸接线端子排型号接线端子排的种类很多，所以会有各种各样千奇百怪的规格与型号，具体的我们要参考厂家的图纸和手册才能知道具体的规格以及型号。

接线端子排的型号一般常用英文字母以及数字或者拼音字母的方式来标注该接线端子排的厂家产品的系列号、型号、端点数量、尺寸、排电流量等等。

一般通用规则为：1、单个元件的两个端子用连续的两个数字来区别，奇数数字应小于偶数数字，例如1和2。

2、单个元件的中间各端子用数字来区别，最好用自然递增数序的数字。

例如：3，4，5等。

中间各端子数字选用大于两边端子的数字，并应从靠近较小数字的端子处开始标志，例如一个两边端子为1和2的元件的中间各端子用3，4，5等数字标志。

3、如果几个相似的元件组合成一组，各个元件的端子可以接下列方法标志：a、在5.2.1和5.2.2条中所规定的数字前冠以字母的方法来区分两边端子和中间各端子，例如：用U、V、W标志三相交流系统中设备的各相端子；b、不需要或不可能识别相位时，在5.2.1和5.2.2条中所规定的数字前冠以数字的方法来区分两边端子和中间各端子。

为避免混淆，在这些数字中间加入一个圆点，例如：一个元件的端子用1.1和1.2标志，另一个元件的端子用2.1和2.2标志；c、每一元件的两端子以不同的连续数字来区别，该元件的奇数数字应小于偶数数字。

接线端子型号规格分类说明接线端子的分类可按几种方式去区分，目前比较常见的方法有三种。

按端子原材料去区分比如铜接线端子，按端子功能去划分比如印刷线路板接线端子，最后一种就是较为被市场熟悉的分类按接线端子连接形式去划分，主要有以下几类。

第一类，插拔式接线端子：由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。

此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。

插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。

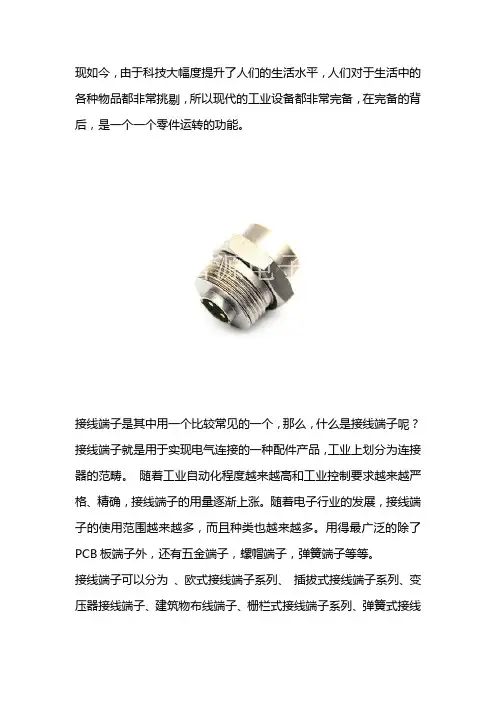

现如今，由于科技大幅度提升了人们的生活水平，人们对于生活中的各种物品都非常挑剔，所以现代的工业设备都非常完备，在完备的背后，是一个一个零件运转的功能。

接线端子是其中用一个比较常见的一个，那么，什么是接线端子呢？接线端子就是用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。

随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。

随着电子行业的发展，接线端子的使用范围越来越多，而且种类也越来越多。

用得最广泛的除了PCB板端子外，还有五金端子，螺帽端子，弹簧端子等等。

接线端子可以分为、欧式接线端子系列、插拔式接线端子系列、变压器接线端子、建筑物布线端子、栅栏式接线端子系列、弹簧式接线端子系列、轨道式接线端子系列、穿墙式接线端子系列，光电耦合型接线端子系列、110端子、205端子、250端子、187端子、OD2.2圆环端子、2.5圆环端子、3.2圆环端子、4.2圆环端子、2圆环端子、6.4圆环端子、8.4圆环端子、11圆环端子、13圆环端子旗型系列端子和护套系列、各类环形端子、管形端子、接线端子、铜带铁带(2-03、4-03、4-04、6-03、6-04)等。

在空调中，也会有接线端子的身影出现，那么空调接线端子的相关规格是怎么样的呢？插拔式接线端子型号JTSA-10/20C由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。

此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。

插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。

插座也可以有装配扣位和锁定扣位。

装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。

各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。

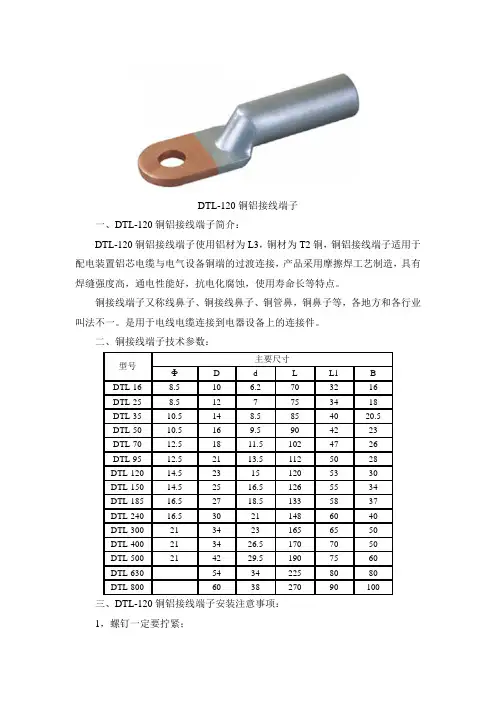

乐清万联厂家130********QQ：2286336866DTL-120铜铝接线端子DTL-120铜铝接线端子一、DTL-120铜铝接线端子简介：DTL-120铜铝接线端子使用铝材为L3，铜材为T2铜，铜铝接线端子适用于配电装置铝芯电缆与电气设备铜端的过渡连接，产品采用摩擦焊工艺制造，具有焊缝强度高，通电性能好，抗电化腐蚀，使用寿命长等特点。

铜接线端子又称线鼻子、铜接线鼻子、铜管鼻，铜鼻子等，各地方和各行业叫法不一。

是用于电线电缆连接到电器设备上的连接件。

二、铜接线端子技术参数：型号主要尺寸Ф D d L L1 BDTL-16 8.5 10 6.2 70 32 16 DTL-25 8.5 12 7 75 34 18 DTL-35 10.5 14 8.5 85 40 20.5 DTL-50 10.5 16 9.5 90 42 23 DTL-70 12.5 18 11.5 102 47 26 DTL-95 12.5 21 13.5 112 50 28 DTL-120 14.5 23 15 120 53 30 DTL-150 14.5 25 16.5 126 55 34 DTL-185 16.5 27 18.5 133 58 37 DTL-240 16.5 30 21 148 60 40 DTL-300 21 34 23 165 65 50 DTL-400 21 34 26.5 170 70 50 DTL-500 21 42 29.5 190 75 60 DTL-630 - 54 34 225 80 80 DTL-800 - 60 38 270 90 100 三、DTL-120铜铝接线端子安装注意事项：1，螺钉一定要拧紧；2，电缆和铜鼻子一定要插到位并用钳子压紧。

四、型号：DTL铜接线端子型号：DTL-10铜接线端子……DTL-16铜接线端子……DTL-25铜接线端子……DTL-35铜接线端子……DTL-50铜接线端子……DTL-70铜接线端子……DTL-95铜接线端子……DTL-120铜接线端子……DTL-150铜接线端子……DTL-185铜接线端子……DTL-240铜接线端子……DTL-300铜接线端子……DTL-120铜铝接线端子……DTL-500铜接线端子……DTL-630铜接线端子……DTL-800铜接线端子。

如何选择接线端子？接线端子的型号如何选择接线端子？接线端子的型号有哪些？近年来，随着社会可持续发展的推进，接线端子的研发在朝着高性能、多样化、更绿色、更美观的方向发展。

性能主要体现在端子的焊接工艺、耐压和电流负荷能力上如：从传统的波峰焊接到回流式焊接，再到Press-in免焊接的连接方式；不断改进的电路板技术使面板上安装的接线端子可承载的电流提升了很多，目前已突破了110A的限制，远远超过了先前产品的水平；多样化有如插拔式（LC系列）、直焊式（LG系列）、弹簧式（LS系列）、栅栏式（LW系列）以及裸端子（E系列），每个系列又有多种不同的型号可选；绿色主要体现在接线端子的材料上，材料的环保性、绝缘材料的阻燃性、导电件的导电性及防生物侵蚀能力等皆包括在内。

联捷电气采用国际先进材料，其性能测试完全通过相关标准的验证；对于美观，则是根据接线端子的安装载体的需要设计不同的颜色，如现在主打绿色、灰色、黄色等。

对接线端子的选择主要有型号、规格属性、位数及颜色四个方面：一、接线端子的型号接线端子型号的选择需要根据自己的需求而定。

通常来说，电梯的控制柜、控制板，运动控制系统如步进电机、变频器等领域以插拔式和直焊式即LC/LG系列为主；对于照明行业则以弹簧式即LS系列为主，对于有穿墙要求的还可以用插拔式LZ5系列——接线端子排可以贯穿壳体并用螺丝将之固定在壳体上，插头从仪器外与之连接，构成抗震连接。

LC2系列（插拔式接线端子）LS235系列（弹簧式接线端子）LG500BHZL系列（直焊式接线端子）LZ5系列（插拔式可穿墙接线端子）二、接线端子的属性接线端子的属性是选择接线端子最重要的因素，接线端子的属性主要有额定电流、适用线径、适用线规、单芯/多芯线径、最大锁紧扭力、螺丝规格、剥线长度、耐电压值极数、绝缘材料/阻燃级别、使用温度等几个方面。

用户需根据安装设备、使用导线粗细、使用环境等因素来决定。

额定电流、适用线规、使用温度等不合适的话，使用接线端子时就会引发故障甚至造成危险。

端子连接线的作用是使联线更方便，减少电子产品的体积，最适合于移动部件与主板之间、PCB板对PCB板之间、小型化电器设备中作数据传输线缆之用。

下面带大家来了解一下。

1、端子连接线的规格如下：有0.8mm、1.0mm、1.2mm、1.25mm、1.5mm、2.0mm、2.54mm等各种间距柔性电缆线。

2、端子连接线常见型号如下：A型：两端连接且补强板粘贴在绝缘胶纸上;B型：补强板交叉直接粘贴在绝缘胶纸上;C型：两端补强板直接粘贴在导体上;D型：两端补强板交叉直接粘贴在导体上;E型：一端补强板贴在绝缘胶纸上，另一端直接焊锡;F型：两端补强板直接贴在绝缘胶纸上，内部一半剥离;G型：两端直接焊锡。

国产圆型裸端头OT编号型号插入导线截面前后总长宽度F内圆直径E长度D内径C1 OT1-30.75-1 5.7 3.15 1.913.52 OT1-4 7.4 4.1 15.53 OT1-5 9 5.1 174 OT1.5-31.2-1.5 6 3.15 2.1145 OT1.5-4 7.1 4.1 15.456 OT70-16 27.5 16.5 52.557 OT95-880-95 18.5 8.320 1543.558 OT95-10 22.7 10.3 48.559 OT95-12 24.5 12.5 49.560 OT95-14 27.5 14.5 53.561 OT95-16 31 16.5 57.5国产叉型裸端头UT编号型号插入导线载面前后总长A宽度F内圆直径E长度D内径C1 UT1-30.75-1 5.5 3.15 1.814.52 UT1-4 6.8 4.1 153 UT1.5-31.2-1.5 5.5 3.15 2.214.54 UT1.5-4 7 4.1 15.55 UT1.5-5 8.5 5.1 176 UT1.5-6 10 6.1 19.57 UT2.5-32-2.5 5.8 3.15 2.719.58 UT2.5-4 7 4.1 169 UT2.5-5 8.5 5.1 1810 UT2.5-6 10 6.1 2011 UT4-43-4 7.5 4.16.2 3.21812 UT4-5 8.5 5.1 19.513 UT4-6 10.5 6.1 21.514 UT4-8 13.3 8.1 2415 UT6-45-6 8 4.17 4.219.516 UT6-5 9.2 5.1 21.319 UT10-6 8-10 12 6.2 8.5 5.6 25 20 UT10-814.2 8.2 27.2圆型绝缘端头型号导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=19A编号尺寸颜色型号 美制螺栓号 螺栓口直径 B L F H D d2 mm mmmmmmmm1 RV1.25-3.2 #4 3.2mm 5.7 17.8 4.95 104.32 RV1.25-3.7S #6 3.7mm 5.7 17.8 4.953 RV1.25-4S #8 4.3mm 6.6 20.1 6.34 RV1.25-4L #8 4.3mm 8 21.5 7 5 RV1.25-5 #10 5.3mm 8 21.576 RV1.25-6 1/4 6.5mm 11.6 27.5 11.17 RV1.25-8 5/16 8.4mm 11.6 27.5 11.1 8 RV1.25-10 3/8 10.5mm 13.6 31.6 13.9 导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=27A9 RV2-3.2 #4 3.2mm 6.6 17.8 4.3 104.910 RV2-3.7S #6 3.7mm 6.6 17.8 4.3 11 RV2-4S #8 4.3mm 6.6 21712 RV2-4L #8 4.3mm 8.5 22.5 7.75 13 RV2-5S #10 5.3mm 8.5 22.5 7.75 14 RV2-6 1/4 6.5mm 12 27.6 11 15 RV2-8 5/16 8.4mm 12 27.61116RV2-103/810.5mm13.630.2 13.9导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=48A17 RV5.5-3.7 #6 3.7mm 7.2 21.4 5.9 12.56.718 RV5.5-4S #8 4.3mm 7.2 21.4 5.9 19 RV5.5-5 #10 5.3mm 9.5 25.5 8.3 20 RV5.5-6 1/4 6.5mm 12 31.51321 RV5.5-8 5/16 8.4mm 15 33.7 13.7 22 RV5.5-10 3/8 10.5mm 15 33.7 13.7 23 RV5.5-12 1/2 13mm 19.2 38.116导线截面：2。

接线端子规格型号1. 引言接线端子是电子设备中用于连接电源线、传输信号或连接电路的重要组件。

不同的应用场景和设备类型需要使用不同规格型号的接线端子，以确保电路连接的安全和可靠性。

本文将介绍常见的接线端子规格型号，并对其特点进行简要说明。

2. 规格型号2.1 片式接线端子片式接线端子是一种常见的连接设备和电路的端子类型。

其特点是结构简单、安装方便，广泛应用于家用电器、电子仪器、工业自动化设备等领域。

常见的片式接线端子规格型号包括：•RJ45接线端子：用于网络设备中的网线连接，通常用于Ethernet局域网。

•USB接线端子：用于连接计算机和外部设备，常用于数据传输和充电。

•HDMI接线端子：用于高清多媒体接口，常用于电视、投影仪等设备的视频和音频传输。

•DC接线端子：用于连接直流电源，常用于电子设备和电源适配器。

•音频接线端子：用于连接音频设备，如耳机、音箱等。

2.2 弹簧接线端子弹簧接线端子是一种通过弹簧力将导线夹紧的连接设备。

其特点是连接牢固、可重复插拔，并能适应不同规格的导线。

常见的弹簧接线端子规格型号包括：•WAGO弹簧接线端子：广泛应用于工业自动化领域，具有抗震动、抗松动等特点。

•PHOENIX弹簧接线端子：适用于电力、铁路、通信等领域，具有较高的电流和电压承受能力。

•Molex弹簧接线端子：主要用于电子设备中的信号传输和电源连接。

•JST弹簧接线端子：适用于电池组、电子设备等领域，具有耐高温、防水性能。

2.3 螺旋接线端子螺旋接线端子通常由端子本体和螺丝两部分组成，通过螺丝将导线夹紧。

其特点是连接可靠、接触良好，并能适应各种规格的导线。

常见的螺旋接线端子规格型号包括：•JPT螺旋接线端子：具有很好的接触性能和电流承受能力，用于汽车电子设备中。

•EEC螺旋接线端子：适用于航空航天、军工等领域，具有抗震动和抗松动性能。

•PCB螺旋接线端子：用于印刷电路板上的连接，具有良好的导电性和可靠的连接性。

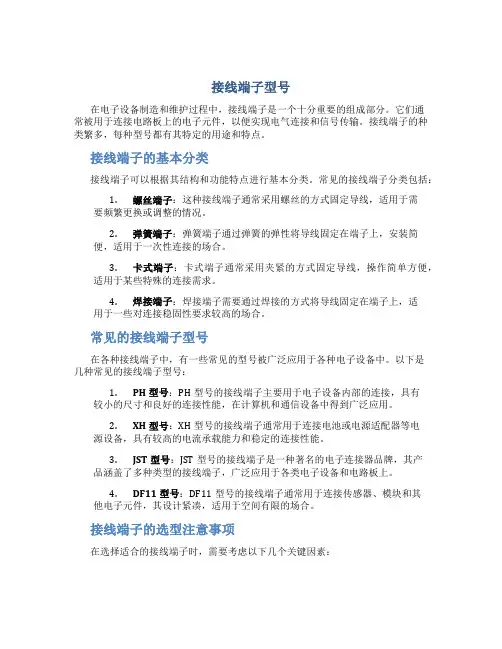

接线端子型号在电子设备制造和维护过程中，接线端子是一个十分重要的组成部分。

它们通常被用于连接电路板上的电子元件，以便实现电气连接和信号传输。

接线端子的种类繁多，每种型号都有其特定的用途和特点。

接线端子的基本分类接线端子可以根据其结构和功能特点进行基本分类。

常见的接线端子分类包括：1.螺丝端子：这种接线端子通常采用螺丝的方式固定导线，适用于需要频繁更换或调整的情况。

2.弹簧端子：弹簧端子通过弹簧的弹性将导线固定在端子上，安装简便，适用于一次性连接的场合。

3.卡式端子：卡式端子通常采用夹紧的方式固定导线，操作简单方便，适用于某些特殊的连接需求。

4.焊接端子：焊接端子需要通过焊接的方式将导线固定在端子上，适用于一些对连接稳固性要求较高的场合。

常见的接线端子型号在各种接线端子中，有一些常见的型号被广泛应用于各种电子设备中。

以下是几种常见的接线端子型号：1.PH型号：PH型号的接线端子主要用于电子设备内部的连接，具有较小的尺寸和良好的连接性能，在计算机和通信设备中得到广泛应用。

2.XH型号：XH型号的接线端子通常用于连接电池或电源适配器等电源设备，具有较高的电流承载能力和稳定的连接性能。

3.JST型号：JST型号的接线端子是一种著名的电子连接器品牌，其产品涵盖了多种类型的接线端子，广泛应用于各类电子设备和电路板上。

4.DF11型号：DF11型号的接线端子通常用于连接传感器、模块和其他电子元件，其设计紧凑，适用于空间有限的场合。

接线端子的选型注意事项在选择适合的接线端子时，需要考虑以下几个关键因素：1.电流承载能力：根据电路中的电流大小选择合适的接线端子，确保其能够承载所需的电流。

2.接线方式：根据连接方式的不同选择合适的接线端子，确保连接稳固可靠。

3.尺寸和安装方式：根据设备的尺寸和安装空间选择合适尺寸的接线端子，并确保其安装方式符合设备的需求。

综上所述，接线端子作为电子设备中常见的连接组件，其种类繁多，每种型号都有其特定的用途和特点。

K 30JB/T2436.2－1994导线用铜压接端头第2部分：13～300mm2导线用铜压接端头1994-12-09 发布2000-06-01 实施机械工业部发布1主题内容与适用范围本标准规定了连接导线从10～300 mm 2范围内铜裸压接端头（以下简称端头）技术要求、试验方法、检验规则、包装、标志、运输及贮存。

本标准适用于电控、配电、电力电子等电气成套设备中，作为电连接线端冷压接的端头产品。

2 引用标准GB 998 低压电器基本试验方法 GB 1497 低压电器基本标准 GB 2040 纯铜板GB 2423.17 电工电子产品基本环境试验规程 试验Ka ：盐雾试验方法 GB 2828 逐批检查计数抽样程序及抽样表 GB 2829 周期检查计数抽样程序及抽样表GB 5095.2 电子设备用机电元件 基本试验规程及测量方法 GB 5231 加工铜—化学成份和产品形状ZB K62 002 电气设备通用辅件产品型号编制办法JB 4261 开关设备和控制设备的辅件名词术语3 产品分类3.1 型号编制应符合ZB K62 002，见附录A 。

3.2 规格有：10、16、25、35、50、70、95、120、150、185、240、300 mm 2。

3.3 本标准给出了T01、T03、TL1型端头的结构图和外形尺寸(见附录B ），其它系列产品在考虑中。

4 压接工具和导线4.1 压接工具端头压接所使用的冷挤压接钳须经专业机构认证。

压接时，钳口、导线和端头的规格必须相配。

压接后的端头性能应符合本标准的规定。

4.2 导线导线应为洁净的多股圆铜绝缘导线,其线芯应无污染或腐蚀。

5 技术要求 5.1 材质与加工5.1.1 端头的材质采用GB 5231中的纯铜T2或T3，并应符合GB 2040的规定。

国家机械工业局 1994-12-09 批准中华人民共和国机械行业标准线用铜压接端头 第2部分：13～300mm 2导线用铜压接端头JB/T 2436.2－19942000-06-01 实施端头压接部位的接缝处必须焊接（如银焊）。

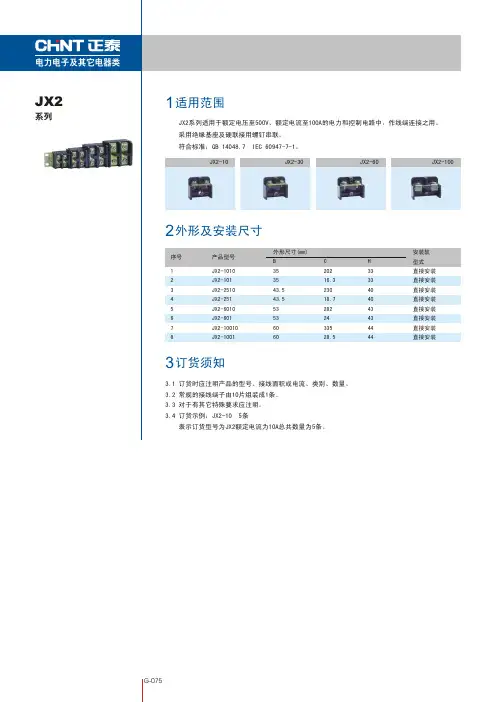

接线端子的具体型号及使用范围接线端子是一种用于连接电线的电气连接器，常用于电气设备的电路连接。

不同型号的接线端子根据其结构、材料、电流、电压等特性，适用于不同的应用场景和电气要求。

下面是一些常见的接线端子型号及其使用范围的介绍。

1.螺线端子螺线端子是一种常用的接线端子，它可以通过螺丝的旋转来固定电线。

螺线端子通常由金属材料制成，具有良好的导电性能和机械强度。

它适用于电流小于10A、电压小于250V的场景，常见于家用电器、电子设备等。

2.簧子端子簧子端子又称为弹簧接线端子，它通过簧片的弹力将电线夹紧，实现电气连接。

簧子端子具有较大的接触面积和较好的导电性能，适用于电流小于20A、电压小于500V的场景。

簧子端子常见于电子设备、通信设备等。

3.站式端子站式端子是一种用于固定电线和导轨的接线端子，它具有固定牢固、连接可靠的特点。

站式端子适用于电流小于40A、电压小于600V的场景，常见于配电柜、自动化控制系统等。

4.PCB端子PCB端子是一种用于连接电路板的接线端子，它通过焊接或插座的方式将电路板和电线连接起来。

PCB端子主要适用于电流小于20A、电压小于500V的场景，常见于电子设备、计算机等。

5.异形端子异形端子是一种根据特定需求设计的接线端子，形状非常灵活。

异形端子的使用范围取决于其具体设计和要求，可以适用于不同的电流、电压、温度等特殊环境。

6.接插件接插件是一种组合式的接线端子，由插头和插座两部分组成。

插头和插座之间通过接触面完成电气连接。

接插件通常用于电流小于20A、电压小于500V的场景，常见于电子设备、通信设备等。

除了上述常见的接线端子型号外，还有许多其他型号的接线端子适用于不同的电气连接需求。

使用时需根据具体的电流、电压、连接方式等要求进行选择，并按照相关标准和规范进行安装和使用，以确保接线的可靠性和安全性。

接线端子型号1. 引言接线端子是电路连接的重要组成部分，它们用于连接和固定导线，确保电流的正常传导和电路的稳定性。

不同的应用场景和要求会需要不同型号的接线端子。

本文将介绍几种常见的接线端子型号及其特点。

2. 螺钉式接线端子螺钉式接线端子是一种常见且灵活的接线方式，它们通常由一个金属端子和一个螺钉组成。

导线被插入端子口，然后螺钉拧紧，以固定导线并确保良好的电气连接。

螺钉式接线端子具有以下特点：•安装方便：只需使用螺丝刀即可装卸接线端子。

•可重复使用：松开螺丝可以重新插入或更换导线。

•耐高温：适用于高温环境下的电气连接。

螺钉式接线端子通常用于家用电路、控制盒以及需要频繁更换导线的场景。

3. 弹簧式接线端子弹簧式接线端子是一种便捷的接线方式，它们通常由一个金属端子和一个弹簧组成。

导线通过插入端子口的弹簧压紧，以实现电气连接，并确保良好的导电性能。

弹簧式接线端子具有以下特点：•快速接线：无需使用工具，只需将导线插入端子口即可实现快速接线。

•强大的固定力：弹簧提供足够的力量，确保导线牢固地固定在端子上。

•可触摸式设计：无需揭开端子，可以直接触摸检查连接状态。

弹簧式接线端子常用于照明设备、电子设备和仪表等需要频繁接线的场景。

4. 压接式接线端子压接式接线端子是一种高效和可靠的接线方式，它们通常由金属端子和一个压接机构组成。

导线通过进入端子口并与压接机构接触，机构通过压力将导线牢固地固定在端子上，并建立稳定的电气连接。

压接式接线端子具有以下特点：•高可靠性：压接机构确保了牢固的连接，减少了接触电阻。

•节省空间：相比其他类型的接线端子，压接式接线端子占用的空间更小。

•广泛应用：适用于高频、高电流和低电压等要求严格的电路。

压接式接线端子常用于工业自动化设备、变频器和电力设备等高性能要求的场景。

5. PCB端子PCB端子是专门用于电路板上的连接器，它们被焊接在电路板上，用于连接电路板与外部设备或其他电路板。

PCB端子具有以下特点：•节省空间：PCB端子可以精确焊接在电路板上，节省设计空间。

材料参数，10/10.16 mm () 技术参数●P CB 接线端子，具有笼式弹簧接线单元，通过螺丝刀操作进行接线，操作方向与进线方向一致或垂直● 4 类型拥有Ex e 防爆认证● 可根据需要组装成排● 专用操作工具适于工厂布线●导线进线方向与水平面成45°角，适应更广泛的应用及布线选择●焊针间距无论公制或英制，均为同一型号，可通过压紧或拉伸端子排的方式配合焊孔1 单焊针接线端子的焊针位置.62 mm ，10/10.16 mm 材料参数() 技术参数●P CB 端子排，具有笼式弹簧接线单元，通过螺丝刀操作进行接线，操作方向与进线方向一致或垂直● 4 类型拥有Ex e 防爆认证● 可由工厂组装颜色混装的端子排● 专用操作工具适于工厂布线●导线进线方向与水平面成45°角，适应更广泛的应用及布线选择●焊针间距无论公制或英制，均为同一型号，可通过压紧或拉伸端子排的方式配合焊孔1单焊针接线端子的焊针位置彩色PCB端子排的附加型号材料参数焊接工艺● P CB 端子排的外壳由抗高温材料制成，适于SMT 回流焊接过程●标准硬纸板包装，若需适于自动装配的卷装带式包装，请与我们联系●每极2焊针带来高度的机械稳定性THR 焊接过程中，我们建议使用对流加热炉以及按照EN 61760-1标准来调节温度。

在电子类产品的生产过程中，应用SMT 技术使生产率得到了大大的提高。

传统的机电元件如连接器和PCB 接线端子通过使用回流式焊接工艺，可提供更大的节约潜力。

WAGO 的THR 针型插座和THR PCB 接线端子使用了抗高温的绝缘材料，同时焊针的设计也十分优良，所以其既可满足对SMT 技术的要求，也可维持必要的稳定性。

材料参数●P CB 端子排，具有笼式弹簧接线单元，通过螺丝刀操作进行接线● 高紧凑性 - 双层端子排，在最小的空间内连接多条导线 ● 可对所有接线层面进行单独标记●P CB 端子排电位分配所用的跨接用连片详见67-69页同一片端子上的2焊针同行排列1 同一片端子上2焊针之间的电压320 V/4 kV/3 (III)320 V/4 kV/2 (III)630 V/4 kV/2 (II)同一片端子上的2焊针交错排列同一片端子上的2焊针同行排列 同一片端子上的2焊针交错排列1 同一片端子上2焊针之间的电压320 V/4 kV/3 (III) 320 V/4 kV/2 (III) 630 V/4 kV/2 (II)同一片端子上的2焊针同行排列 同一片端子上的2焊针交错排列1 同一片端子上2焊针之间的电压 320 V/4 kV/3 (III) 320 V/4 kV/2 (III) 630 V/4 kV/2 (II)，10.16 mm ●P CB 端子排，具有笼式弹簧接线单元，通过螺丝刀操作进行接线● 高紧凑性-双层端子排，在最小的空间内连接多条导线 ● 可对所有接线层面进行单独标记●P CB 端子排电位分配所用的跨接用连片详见67-69页同一片端子上的2焊针同行排列 同一片端子上的2焊针交错排列1 同一片端子上2焊针之间的电压 320 V/4 kV/3 (III) 320 V/4 kV/2 (III) 630 V/4 kV/2 (II)同一片端子上的2焊针同行排列 同一片端子上的2焊针交错排列1 同一片端子上2焊针之间的电压320 V/4 kV/3 (III) 320 V/4 kV/2 (III) 630 V/4 kV/2 (II)同一片端子上的2焊针同行排列 同一片端子上的2焊针交错排列1 同一片端子上2焊针之间的电压320 V/4 kV/3 (III) 320 V/4 kV/2 (III) 630 V/4 kV/2 (II)材料参数●P CB 端子排，具有笼式弹簧接线单元，通过螺丝刀操作进行接线● 高紧凑性-三层端子排，在最小的空间内连接多条导线● 可对所有接线层面进行单独标记●P CB 端子排电位分配所用的跨接用连片详见67-69页同一片端子上的3焊针同行排列同一片端子上的3焊针交错排列1 同一片端子上2焊针之间的电压 320 V/4 kV/3 (III) 320 V/4 kV/2 (III) 630 V/4 kV/2 (II)L = (极数 –1) x 焊针间距 + 5 mm + 1 mm同一片端子上的3焊针同行排列同一片端子上的3焊针交错排列1 同一片端子上2焊针之间的电压320 V/4 kV/3 (III) 320 V/4 kV/2 (III) 630 V/4 kV/2 (II)L = (极数 –1) x 焊针间距 + 5 mm + 1 mm同一片端子上的3焊针同行排列同一片端子上的3焊针交错排列1 同一片端子上2焊针之间的电压320 V/4 kV/3 (III) 320 V/4 kV/2 (III) 630 V/4 kV/2 (II)，10.16 mm ●P CB 端子排，具有笼式弹簧接线单元，通过螺丝刀操作进行接线● 高紧凑性-三层端子排，在最小的空间内连接多条导线● 可对所有接线层面进行单独标记●P CB 端子排电位分配所用的跨接用连片详见67-69页同一片端子上的3焊针同行排列同一片端子上的3焊针交错排列1 同一片端子上2焊针之间的电压 320 V/4 kV/3 (III) 320 V/4 kV/2 (III) 630 V/4 kV/2 (II)L = (极数 –1) x 焊针间距 + 5.08 mm + 1 mm同一片端子上的3焊针同行排列同一片端子上的3焊针交错排列1 同一片端子上2焊针之间的电压320 V/4 kV/3 (III) 320 V/4 kV/2 (III) 630 V/4 kV/2 (II)L = (极数 –1) x 焊针间距 + 5.08 mm + 1 mm同一片端子上的3焊针同行排列同一片端子上的3焊针交错排列1 同一片端子上2焊针之间的电压320 V/4 kV/3 (III) 320 V/4 kV/2 (III) 630 V/4 kV/2 (II)材料参数●P CB 端子排，具有笼式弹簧接线单元，通过螺丝刀操作进行接线● 高紧凑性-四层端子排，在最小的空间内连接多条导线●倾斜的进线角度以及笼式弹簧接线单元的操作方向让布线更加舒适● 可对所有接线层面进行单独标记●P CB 端子排电位分配所用的跨接用连片详见67-69页同一片端子上的4焊针同行排列同一片端子上的4焊针交错排列1 同一片端子上2焊针之间的电压 320 V/4 kV/3 (III) 320 V/4 kV/2 (III) 630 V/4 kV/2 (II)材料参数●P CB 端子排，具有笼式弹簧接线单元，通过螺丝刀操作进行接线● 高紧凑性-四层端子排，在最小的空间内连接多条导线●倾斜的进线角度以及笼式弹簧接线单元的操作方向让布线更加舒适● 可对所有接线层面进行单独标记●P CB 端子排电位分配所用的跨接用连片详见67-69页同一片端子上的4焊针同行排列同一片端子上的4焊针交错排列1 同一片端子上2焊针之间的电压 320 V/4 kV/3 (III) 320 V/4 kV/2 (III) 630 V/4 kV/2 (II)本公司使用该跨接用连片即可根据客户需要对PCB 端子排进行跨接。

魏德米勒各系列接线端子介绍W 系列接线端子W系列端子采用高品质绝缘材料Wemid，阻燃等级V0，不含卤素磷化物，最高工作温度达120°C。

产品品种全面、功能更多。

W系列端子具有如下特点：最大压接导线截面300mm2；仅需两种大小不同的挡板；其中较大的挡板同时可以用作较小魏德米勒接线端子的隔板；W系列接线端子可以轻易地安装在导轨上，这样便可以方便精确地调整接线端子在安装轨上的位置。

相应的固定器可以保证接线端子绝对可靠地固定在正确的位置上。

另外还可以在固定器上安置标记座，以便于分组标记。

W系列的联络组件具有如下特点：1.具有顶部中央螺钉横联和插拔式弹片横联；2.插拔横联最大可至50极；3.本身带绝缘，可以防止接触带电部件；4.螺钉横联件紧固螺钉不会松落，埋头式螺钉便于螺丝刀的操作；5.在400V以下的电压下，切断的联络组件使用于相邻接线端子之间无需挡板或隔板；6.使用联络组件后，不妨碍接线端子通过最大额定电流；7.根据需要剪断某联便可跳过该接线端子；8.可以同时并排交错使用两列联络组件－即可在两种电位下工作；W系列联络组件用于基型接线端子，而且在基型、零线型和接地型接线端子的交叉组合装配时也不受影响，所以能够根据需要方便、经济地组配接线端子！不管接线端子是否装上了联络组件，它都是防触摸的。

此外，直到150mm2的所有接线端子均可安装分组标记牌或带有闪电标志符号图样的盖板。

使用带有闪电标志符号的盖板便于识别带电接线端子；使用分组标记牌便于识别功能组；三种标记系统供你您选择，一块标记上可印十位数字或字符；绝对防止触摸带电部位双层接线端子Weidmüller双层接线端子在不增大接线端子厚度的前提下增大了接线密度。

用双层接线端子代替标准接线端子，可使接线端子数增加一倍，而不必加长安装轨。

魏德米勒双层接线端子具有如下特点：上下两层均可横向联络；上、下两层的导电片可互相连接不必移动相邻接线端子亦可进行更换；可对接线端子做清晰的标记；上、下导电片互连的双层接线端子尤其适合于在空间较小的情况下的电势分配；由接线端子顶端的V型缺口可以识别上下导电片是否互联。

在现在各种各样的复杂设备面前，我们需要把他们拼接起来，就需要一个非常重要的零件——接线端子。

那么，接线端子是什么呢？接线端子就是用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。

随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。

随着电子行业的发展，接线端子的使用范围越来越多，而且种类也越来越多。

用得最广泛的除了PCB板端子外，还有五金端子，螺帽端子，弹簧端子等等。

接线端子有哪些型号种类呢？接线端子可以分为、欧式接线端子系列、插拔式接线端子系列、变压器接线端子、建筑物布线端子、栅栏式接线端子系列、弹簧式接线端子系列、轨道式接线端子系列、穿墙式接线端子系列，光电耦合型接线端子系列、110端子、205端子、250端子、187端子、OD2.2圆环端子、2.5圆环端子、3.2圆环端子、4.2圆环端子、2圆环端子、6.4圆环端子、8.4圆环端子、11圆环端子、13圆环端子旗型系列端子和护套系列、各类环形端子、管形端子、接线端子、铜带铁带(2-03、4-03、4-04、6-03、6-04)等。

插拔式由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。

此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。

插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。

插座也可以有装配扣位和锁定扣位。

装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。

各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。

既可以选择公制线规也可以选择标准线规，是市场上最热销的端子类型。

栅栏式接线端子型号JXP-9.5是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。
