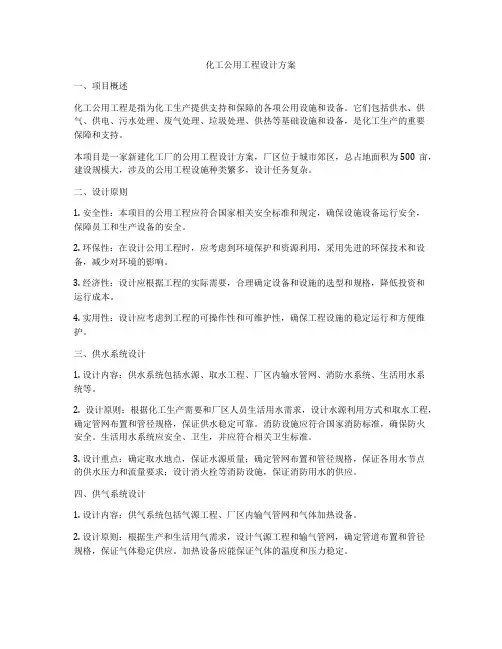

化工公用工程设计方案一、项目概述化工公用工程是指为化工生产提供支持和保障的各项公用设施和设备。

它们包括供水、供气、供电、污水处理、废气处理、垃圾处理、供热等基础设施和设备，是化工生产的重要保障和支持。

本项目是一家新建化工厂的公用工程设计方案，厂区位于城市郊区，总占地面积为500亩，建设规模大，涉及的公用工程设施种类繁多，设计任务复杂。

二、设计原则1. 安全性：本项目的公用工程应符合国家相关安全标准和规定，确保设施设备运行安全，保障员工和生产设备的安全。

2. 环保性：在设计公用工程时，应考虑到环境保护和资源利用，采用先进的环保技术和设备，减少对环境的影响。

3. 经济性：设计应根据工程的实际需要，合理确定设备和设施的选型和规格，降低投资和运行成本。

4. 实用性：设计应考虑到工程的可操作性和可维护性，确保工程设施的稳定运行和方便维护。

三、供水系统设计1. 设计内容：供水系统包括水源、取水工程、厂区内输水管网、消防水系统、生活用水系统等。

2. 设计原则：根据化工生产需要和厂区人员生活用水需求，设计水源利用方式和取水工程，确定管网布置和管径规格，保证供水稳定可靠。

消防设施应符合国家消防标准，确保防火安全。

生活用水系统应安全、卫生，并应符合相关卫生标准。

3. 设计重点：确定取水地点，保证水源质量；确定管网布置和管径规格，保证各用水节点的供水压力和流量要求；设计消火栓等消防设施，保证消防用水的供应。

四、供气系统设计1. 设计内容：供气系统包括气源工程、厂区内输气管网和气体加热设备。

2. 设计原则：根据生产和生活用气需求，设计气源工程和输气管网，确定管道布置和管径规格，保证气体稳定供应。

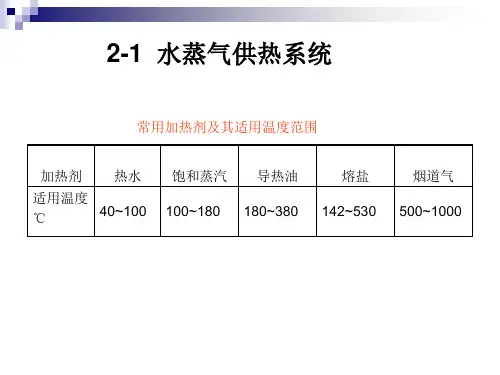

加热设备应能保证气体的温度和压力稳定。

3. 设计重点：确定气源工程的选址和气源质量；确定输气管网的布置和管径规格，保证各用气节点的气体压力和流量要求；设计加热设备，满足气体加热需求。

五、供电系统设计1. 设计内容：供电系统包括电力引入工程、变电工程、厂区内配电系统等。

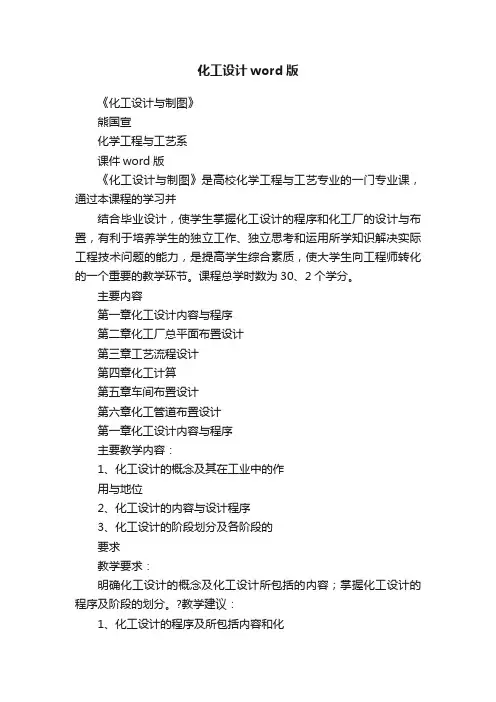

化工设计word版《化工设计与制图》熊国宣化学工程与工艺系课件word版《化工设计与制图》是高校化学工程与工艺专业的一门专业课，通过本课程的学习并结合毕业设计，使学生掌握化工设计的程序和化工厂的设计与布置，有利于培养学生的独立工作、独立思考和运用所学知识解决实际工程技术问题的能力，是提高学生综合素质，使大学生向工程师转化的一个重要的教学环节。

课程总学时数为30、2个学分。

主要内容第一章化工设计内容与程序第二章化工厂总平面布置设计第三章工艺流程设计第四章化工计算第五章车间布置设计第六章化工管道布置设计第一章化工设计内容与程序主要教学内容：1、化工设计的概念及其在工业中的作用与地位2、化工设计的内容与设计程序3、化工设计的阶段划分及各阶段的要求教学要求：明确化工设计的概念及化工设计所包括的内容；掌握化工设计的程序及阶段的划分。

?教学建议：1、化工设计的程序及所包括内容和化工设计的阶段划分是本章重点。

2、讲清化工设计所要做的主要工作内容。

第一节概述1、化工设计的概念和作用（1）概念：化工设计是对拟建化工项目在技术和经济上进行全面详尽的安排，是化工基本建设的具体化，是把先进的技术和最新科研成果引入生产的渠道。

（2）作用：化工设计是生产技术中的第一道工序，是化工厂建设中的重要组成部分，设计工作的质量直接关系到工厂的经济效益和社会效益，化工设计是进行技术革新和技术改造的先导，是先进科学技术与生产实践相结合的中间环节，是科研成果实现工业化的桥梁。

2、化工设计的特点（1）化工设计是政策、经济和技术紧密结合的综合性强的一门科学技术。

（注：?°政策?±主要是产业政策和环保政策等）（2）要求设计工作者不仅要有扎实的理论基础，而且要有丰实的实践经验，要把最新、最先进的技术用于设计中。

（3）化工设计的核心部分是工艺设计，它不但能勾画出整个设计的概貌，而且还起着组织与协调各个非式艺专业相互配合的主导作用。

本文由不拘一格降鬼才贡献 ｐｐｔ文档可能在ＷＡＰ端浏览体验不佳。

建议您优先选择ＴＸＴ，或下载源文件到本机查看。

第九章 一．　概述 化工管路设计 １．管路设计的内容：　管路设计的内容：　（１）管径的设计。

　１　管径的设计。

　（２）管道的选材及其规格选用。

　２　管道的选材及其规格选用。

　（３）接管方式的选择。

　３　接管方式的选择。

　（４）管件的配用。

　４　管件的配用。

　（５）阀件的选择。

　５　阀件的选择。

　（６）管架的设计　６　（７）　管道的配置　７ ２．　管路的模型设计：　管路的模型设计： ？　？　？　？　（１）给人以一种直观、真实的空间概念。

　给人以一种直观、真实的空间概念。

　（２）模型的制作过程可随时发现工艺问题。

　模型的制作过程可随时发现工艺问题。

　（３）为设计人员提供一个预实习的机会。

　为设计人员提供一个预实习的机会。

　（４）为施工人员提供实物模型，加速理解设计意图．　为施工人员提供实物模型，加速理解设计意图．　（５）为操作工人进行预培训。

　为操作工人进行预培训。

３．　管路布置图及其说明 （１）管路配置图（配管图）　（２）管架图。

　（３）楼板墙基穿孔图。

　（４）管架预埋螺栓位置图。

　（５）管道施工说明。

４．　管路设计应充分满足的条件： （原则）　原则）　（１）满足工艺条件；　（　２）保证安全生产；　（３）便利操作维修；　（４）节约管材管件；　（５）布置整齐美观。

５管道设计的基础资料（依据）　管道设计的基础资料（依据） （１）施工流程图　）　（２）平面布置图和立面布置图　（３）设备施工图　（４）物料衡算和热量衡算　（５）工厂地质情况（地下水位及冻结层的深度）　工厂地质情况（地下水位及冻结层的深度）　（６）地区气候条件　（７）其他（锅炉房蒸汽压力和压缩空气压力）　其他（锅炉房蒸汽压力和压缩空气压力） 二．　管道的设计 １．管径的计算和选择 （１）工艺计算法 Ｍ＝Ｅ＋ＰＡ　Ｍ：每年生产与原始投资费用之和　Ｅ：每年生产消耗于克服管道阻力的能量费用　Ａ：管道材料安装和检修维护费用的总和（设备费用）　Ｐ：每年消耗部分，以占设备费用％表示 经验式　ｄ＝１１．４　ρ０．２０７　μ０．０３３ｑｖ０．３８　Ｐ１００－０．２０７　ｄ：管内径ｍｍ　ｑｖ：操作条件下流体　的体积流率ｍ３／ｈ　μ：流体运动粘度ｍｍ２／ｓ　Ｐ１００：每百米管长　允许压力降，ｋＰａ　（２）图表法　根据流量、经济流速、查表得管径 ２．管道的规格和选材　２．管道的规格和选材 （１）管道的规格　？　公称制：　公称压力ＰＮ（Ｐｇ） 例如Ｐｇ＝１．６，　２．５ＭＰａ 公称直径ＤＮ（Ｄｇ） ＤＮ５０管子　Φ５７×３．５，　Φ５７×４，　Φ５７×３ 英寸制：　？　１／２＂　３／４＂　１＂……　１０＂ ２．管道的规格和选材　２．管道的规格和选材 （２）管道的材料 铸铁管　：　埋于下地的管道　，　用于浓硫酸　、　液碱　（　常　铸铁管：　埋于下地的管道，　用于浓硫酸、　液碱（　及地下污水管。
