第一章化工厂设计的内容与程序1、化工设计的种类有哪些?答:根据项目性质化工设计可分为:新建项目设计、重复建设项目设计、已有装置的改造设计。
根据化工过程开发程序化工设计可分为:概念设计、中试设计、基础设计和工程设计;其中工程设计又包括:初步设计、扩大初步设计和施工图设计。
2、请画出化工厂设计的工作程序示意图。
3、化工厂通常由哪些部门和设施所构成?答:化工厂通常由化工生产车间、辅助生产装置、公用工程及罐区、服务性工程、生活福利设施、三废处理设施和厂外工程等构成。
4、化工车间工艺设计的程序及主要内容有哪些?答:一、设计准备工作(1)熟悉设计任务书(2)制定设计工作计划(3)查阅文献资料(4)收集第一手资料。
二、方案设计方案设计的任务是确定生产方法和生产流程,是整个工艺设计的基础。
三、化工计算化工计算包括工艺设计中的物料衡算、能量衡算、设备选型与计算三个内容,其任务是在这三项计算的基础上绘制物料流程图、主要设备图和带控制点工艺流程图。
四、车间布置设计主要任务是确定整个工艺流程中的全部设备在平面上和空间中的正确的具体位置,相应地确定厂房或框架的结构型式。
五、配管工程设计任务是确定生产流程中全部管线、阀门及各种管架的位置、规格尺寸和材料,综合权衡建设投资和操作费用。
六、提供设计条件工艺专业设计人员向非工艺专业设计人员提供设计条件。
七、编制概算书及编制设计文件概算主要提供了车间建筑、设备及安装工程费用。
第二章工艺流程设计1、化工工艺设计包括哪些内容?答:生产方法选择,工艺流程设计,工艺计算,设备的设计与选型,设备布置,管道设计对非工艺设计提条件,设计说明书,概预算书。
2、在选择生产方法和工艺流程时,应该着重考虑的原则有哪些?其步骤有哪些? 答:先进性、可靠性、合理性;资料搜集与项目调研、生产设备类型与制造厂商调研、对调研结果进行全面分析对比。
3、工艺流程设计的步骤有哪些?答:确定整个流程的组成,确定每个过程或工序的组成,确定工艺操作条件,确定控制方案,原料与能量的合理利用,制定“三废”处理方案,制定安全生产措施。
化工公用工程设计方案一、项目概述化工公用工程是指为化工生产提供支持和保障的各项公用设施和设备。
它们包括供水、供气、供电、污水处理、废气处理、垃圾处理、供热等基础设施和设备,是化工生产的重要保障和支持。
本项目是一家新建化工厂的公用工程设计方案,厂区位于城市郊区,总占地面积为500亩,建设规模大,涉及的公用工程设施种类繁多,设计任务复杂。
二、设计原则1. 安全性:本项目的公用工程应符合国家相关安全标准和规定,确保设施设备运行安全,保障员工和生产设备的安全。
2. 环保性:在设计公用工程时,应考虑到环境保护和资源利用,采用先进的环保技术和设备,减少对环境的影响。
3. 经济性:设计应根据工程的实际需要,合理确定设备和设施的选型和规格,降低投资和运行成本。
4. 实用性:设计应考虑到工程的可操作性和可维护性,确保工程设施的稳定运行和方便维护。
三、供水系统设计1. 设计内容:供水系统包括水源、取水工程、厂区内输水管网、消防水系统、生活用水系统等。
2. 设计原则:根据化工生产需要和厂区人员生活用水需求,设计水源利用方式和取水工程,确定管网布置和管径规格,保证供水稳定可靠。
消防设施应符合国家消防标准,确保防火安全。
生活用水系统应安全、卫生,并应符合相关卫生标准。
3. 设计重点:确定取水地点,保证水源质量;确定管网布置和管径规格,保证各用水节点的供水压力和流量要求;设计消火栓等消防设施,保证消防用水的供应。
四、供气系统设计1. 设计内容:供气系统包括气源工程、厂区内输气管网和气体加热设备。
2. 设计原则:根据生产和生活用气需求,设计气源工程和输气管网,确定管道布置和管径规格,保证气体稳定供应。
加热设备应能保证气体的温度和压力稳定。
3. 设计重点:确定气源工程的选址和气源质量;确定输气管网的布置和管径规格,保证各用气节点的气体压力和流量要求;设计加热设备,满足气体加热需求。
五、供电系统设计1. 设计内容:供电系统包括电力引入工程、变电工程、厂区内配电系统等。
化工设计目录知识点总结
一、化工设计概述
1. 化工设计的定义和意义
2. 化工设计的发展历程
3. 化工设计的基本原则
二、化工设计的基本理论
1. 化工过程计算
2. 化工过程流程图
3. 化工设备设计
4. 化工工艺设计
5. 化工系统设计
三、化工设计的基本知识
1. 化工原理
2. 化工材料
3. 化工流体力学
4. 化工热力学
5. 化工反应工程
6. 化工传热传质
四、化工设计的基本操作
1. 化工设计的工程分析
2. 化工设计的工艺流程
3. 化工设计的设备选型
4. 化工设计的工程经济性分析
五、化工设计的相关技术
1. 化工设计的CAD技术应用
2. 化工设计的模拟仿真技术
3. 化工设计的智能化应用
4. 化工设计的信息化管理
六、化工设计的现代化发展
1. 化工设计的绿色化技术
2. 化工设计的清洁生产技术
3. 化工设计的资源综合利用技术
4. 化工设计的循环经济技术
七、化工设计的质量管理
1. 化工设计的ISO认证
2. 化工设计的质量控制
3. 化工设计的安全管理
4. 化工设计的环境保护
八、化工设计的案例分析
1. 化工设计的典型案例
2. 化工设计的成功案例
3. 化工设计的失败案例
4. 化工设计的借鉴案例
以上是关于化工设计目录知识点总结的基本内容,希望对你有所帮助。

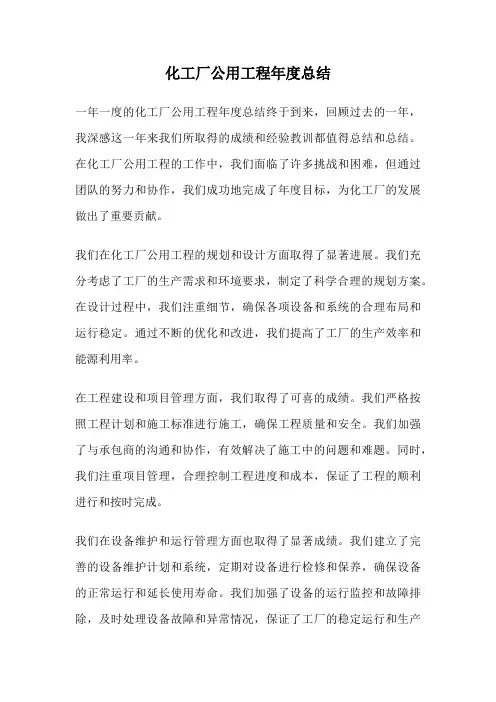

化工厂公用工程年度总结一年一度的化工厂公用工程年度总结终于到来,回顾过去的一年,我深感这一年来我们所取得的成绩和经验教训都值得总结和总结。
在化工厂公用工程的工作中,我们面临了许多挑战和困难,但通过团队的努力和协作,我们成功地完成了年度目标,为化工厂的发展做出了重要贡献。
我们在化工厂公用工程的规划和设计方面取得了显著进展。
我们充分考虑了工厂的生产需求和环境要求,制定了科学合理的规划方案。
在设计过程中,我们注重细节,确保各项设备和系统的合理布局和运行稳定。
通过不断的优化和改进,我们提高了工厂的生产效率和能源利用率。
在工程建设和项目管理方面,我们取得了可喜的成绩。
我们严格按照工程计划和施工标准进行施工,确保工程质量和安全。
我们加强了与承包商的沟通和协作,有效解决了施工中的问题和难题。
同时,我们注重项目管理,合理控制工程进度和成本,保证了工程的顺利进行和按时完成。
我们在设备维护和运行管理方面也取得了显著成绩。
我们建立了完善的设备维护计划和系统,定期对设备进行检修和保养,确保设备的正常运行和延长使用寿命。
我们加强了设备的运行监控和故障排除,及时处理设备故障和异常情况,保证了工厂的稳定运行和生产效益。
我们还注重环境保护和安全管理。
我们严格执行环境保护法规和规定,加强了废水、废气和固体废物的处理和排放控制。
我们加强了安全培训和意识教育,提高了员工的安全意识和应急响应能力。
通过这些措施,我们保护了员工的生命财产安全,同时减少了对环境的影响。
一年来,我们在化工厂公用工程方面取得了显著的成绩。
这得益于团队成员的共同努力和合作,得益于领导的正确指导和支持。
在未来的工作中,我们将继续努力,不断提高自身的专业素质和工作能力,为化工厂的发展做出更大的贡献。
相信通过我们的努力,化工厂的公用工程将会取得更大的发展和进步。

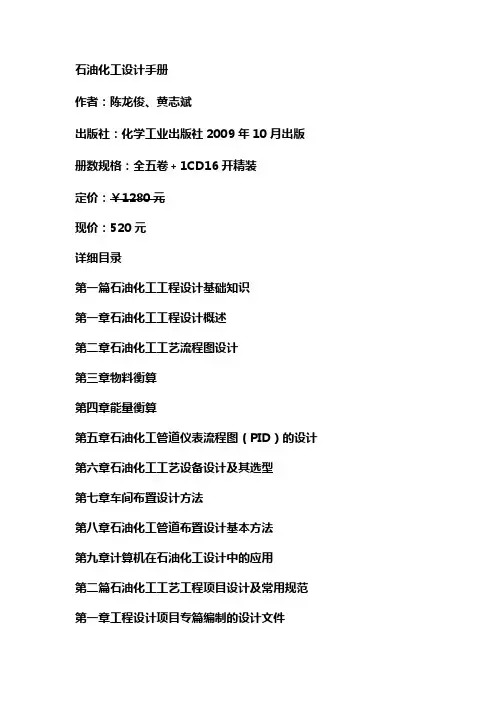

石油化工设计手册作者:陈龙俊、黄志斌出版社:化学工业出版社2009年10月出版册数规格:全五卷+1CD16开精装定价:¥1280元现价:520元详细目录第一篇石油化工工程设计基础知识第一章石油化工工程设计概述第二章石油化工工艺流程图设计第三章物料衡算第四章能量衡算第五章石油化工管道仪表流程图(PID)的设计第六章石油化工工艺设备设计及其选型第七章车间布置设计方法第八章石油化工管道布置设计基本方法第九章计算机在石油化工设计中的应用第二篇石油化工工艺工程项目设计及常用规范第一章工程设计项目专篇编制的设计文件第二章公用工程分配系统和辅助系统设计第三章工程设计常用规范(规定、标准)和相关资料第三篇石油化工装置工艺管道安装设计施工技术第一章石油化工管道法兰第二章石油化工管道及仪表流程图设计第三章石油化工管道及仪表流程图基本单元典型设计第四章小型设备设计施工技术第五章管道与设备隔热安装设计施工技术第四篇石油化工新型储罐浮盘设计与应用第一章新型储罐浮盘设计与应用概述第二章铝浮铜式铝制骨架内浮盘设计第三章塑胶浮子铝制骨架内浮盘设计第四章石油化工浮盘项目的可行性分折和浮盘工厂设计第五章石油化工储罐设计与施工的相关标淮第五篇石油化工压力管道设计与施工检验第一章石油化工压力管道设计概论第二章计算机辅助石油化工压力管道设计软件第三章石油化工管道布置设计与实例第四章压力管道的隔热设计和防腐蚀措施第五章长输管道和公用管道设计简述第六章压力管道的制图设计第七章压力管道的施工与检验第八章压力管道设计专业项目管理第六篇石油化工单元工艺设计计算与选型第一章反应器第二章发酵罐第三章液体搅拌第四章离心机和过滤机第五章泵第六章压缩与膨胀机第七篇石油化工自动控制设计第一章石油化工自动控制设计国内外标准第二章石油化工简单自动控制系统的设计第三章石油化工复杂自动控制系统的设计第四章典型生产单元的控制方案第五章石油化工数字控制系统设计第六章控制室的设计第七章仪表盘、柜的设计第八章储运系统仪表选型及自动化设计第九章防爆设计及标准。

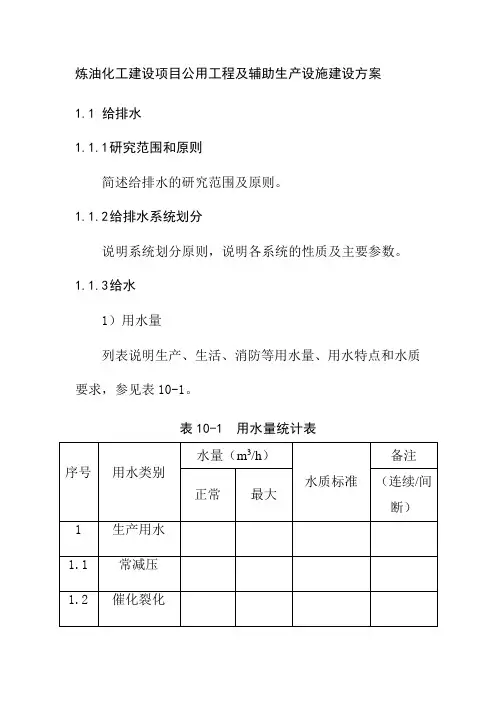

炼油化工建设项目公用工程及辅助生产设施建设方案1.1给排水1.1.1研究范围和原则简述给排水的研究范围及原则。
1.1.2给排水系统划分说明系统划分原则,说明各系统的性质及主要参数。
1.1.3给水1)用水量列表说明生产、生活、消防等用水量、用水特点和水质要求,参见表10-1。
表10-1 用水量统计表2)给水处理(1)给水站(场)方案选择根据水源水质及项目对水质、水量的要求,确定给水处理规模和处理方案,简述处理流程。
如有不同的方案应该进行比选,并编制原则流程图。
(2)主要设备确定给水方案主要设备的参数、数量及规格。
(3)主要技术经济指标列表说明给水站(场)公用工程消耗,参见表10-2。
表10-2 消耗指标一览表1.1.4循环水系统1)设计采用的气象参数及设计参数列出干球温度、湿球温度、大气压、保证率等气象参数。
列出冷水温度、热水温度、浓缩倍数、污垢系数等。
2)循环水量及设计规模列表说明循环冷水、循环热水水量,考虑一定余量后给出循环水场数量和各自设计规模,说明各循环水场的用户和循环水量。
参见表10-3。
表10-3 循环水统计表3)循环水水质列表说明工艺要求的循环水水质指标。
4)循环水场方案选择确定循环方式(密闭式、敞开式),冷却塔结构形式,循环水厂布置,旁滤、加药、升压等设备的参数、数量及规格。
5)循环水设计方案简述循环水工艺流程。
简要描述循环水及循环水补充水处理流程。
给出循环水设备选型(包括冷却塔、循环水泵、旁滤、加药设备等)。
6)主要技术经济指标列表说明循环水场公用工程消耗,参见表10-4。
表10-4 消耗指标一览表1.1.5排水1)排水量确定各排水单元排放的排水量、排水水质、排水特点等,并列表说明,参见表10-5。
表10-5 废水量统计表2)废水处理方案(1)处理方案根据各排水单元排放的废水性质、水量及厂外受纳水体、回用目标的水质要求,确定废水处理方案和规模。
如有不同的方案应进行比选,并编制原则流程图。

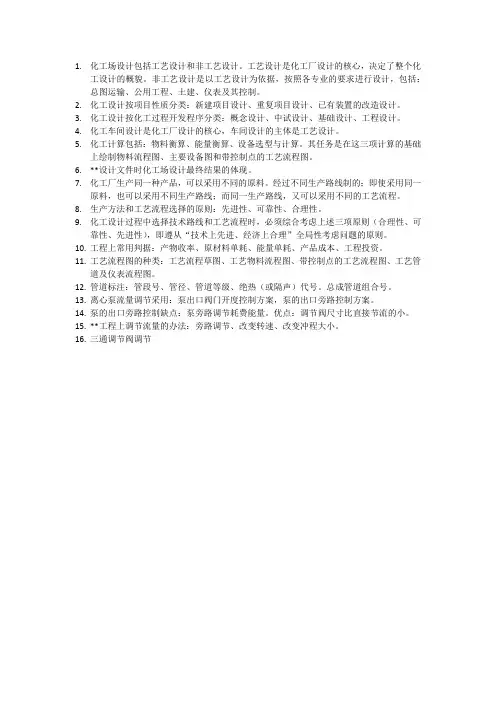

1.化工场设计包括工艺设计和非工艺设计。
工艺设计是化工厂设计的核心,决定了整个化工设计的概貌。
非工艺设计是以工艺设计为依据,按照各专业的要求进行设计,包括:总图运输、公用工程、土建、仪表及其控制。
2.化工设计按项目性质分类:新建项目设计、重复项目设计、已有装置的改造设计。
3.化工设计按化工过程开发程序分类:概念设计、中试设计、基础设计、工程设计。
4.化工车间设计是化工厂设计的核心,车间设计的主体是工艺设计。
5.化工计算包括:物料衡算、能量衡算、设备选型与计算。
其任务是在这三项计算的基础上绘制物料流程图、主要设备图和带控制点的工艺流程图。
6.**设计文件时化工场设计最终结果的体现。
7.化工厂生产同一种产品,可以采用不同的原料。
经过不同生产路线制的;即使采用同一原料,也可以采用不同生产路线;而同一生产路线,又可以采用不同的工艺流程。
8.生产方法和工艺流程选择的原则:先进性、可靠性、合理性。
9.化工设计过程中选择技术路线和工艺流程时,必须综合考虑上述三项原则(合理性、可靠性、先进性),即遵从“技术上先进、经济上合理”全局性考虑问题的原则。
10.工程上常用判据:产物收率、原材料单耗、能量单耗、产品成本、工程投资。
11.工艺流程图的种类:工艺流程草图、工艺物料流程图、带控制点的工艺流程图、工艺管道及仪表流程图。
12.管道标注:管段号、管径、管道等级、绝热(或隔声)代号。
总成管道组合号。
13.离心泵流量调节采用:泵出口阀门开度控制方案,泵的出口旁路控制方案。
14.泵的出口旁路控制缺点:泵旁路调节耗费能量。
优点:调节阀尺寸比直接节流的小。
15.**工程上调节流量的办法:旁路调节、改变转速、改变冲程大小。
16.三通调节阀调节。
《化工设计》第七、八章习题及解答第七章习题1. 公用工程一般包括哪些专业?答:公用工程包括给排水、供电、供热与冷冻、采暖通风、土建及自动化控制等专业。
2. 简要说明给排水系统的划分和相应的设计条件?答:工厂给水系统一般可划分为下列五个系统:生产给水(新鲜水)系统,生活饮用水系统,消防给水系统,循环冷却水系统,回用水系统。
工厂排水系统一般可划分为下列四个系统:生产污水系统,清净废水系统,生活排水系统,雨水系统。
给排水系统的设计要求:各种系统用水符合相应的国家标准和有关生产工艺的要求。
3. 供电方案设计的主要内容和基本要求?答:供电方案应根据各种因素综合考虑确定厂址选择、调查地区电力网情况及其向本企业供电的条件、全厂负荷分级及负荷计算、是否设置自备电站及其具体方案、与当地电业部门磋商电源供电方案、确定全厂的供电主接线方案、总变电所及自备电站位置和企业供电配电的进出线走廊、绘制几个可供选择的供电方案单线图、对供电方案进行技术经济比较、编制设计文件。
供电方案的基本要求供电主结线力求简单可靠、运行安全、操作灵活和维修方便;经济合理、节约电能、力求减少投资(包括基建投资及贴费),降低运行费用(包括基本电费及电度电费),节约用地;满足近期(5~10年)发展规划的要求;合理选用技术先进,运行可靠的电工产品;满足企业建设进度要求。
一般宜提出二个供电方案,进行技术经济比较,择优推荐选择。
4. 供热及冷冻工程中热冷源的来源及可行的节能设计?答:热源可分为直接热源和间接热源。
前者包括烟道气及电加热。
后者包括高温载热体及水蒸气。
冷源由冷冻系统提供低温冷却介质(称载冷体),也可直接将制冷剂(如液氨、液态乙烯)送入工艺设备,利用其蒸发吸热获取冷量。
节能设计应尽量采用高压蒸汽系统,因为高压蒸汽的能量利用率高。
其次是回收余热,包括回收蒸汽冷凝水余热,回收工艺物料流中余热,回收化工生产废料(通过焚烧)的热量。
在设计中要减少热量消耗和提高传热效率,采用节能高效设备等都是节能的重要手段。
化工设计复习题答案填空题:1.根据化工过程开发程序分类,化工设计可分为四种设计类型,分别是概念设计、中式设计、根底设计和工程设计。
2.化工设计中的计算主要包括:物料衡算、能量衡算和设备造型与计算。
3.选择生产方法和工艺流程是应着重考虑先进性、可靠性和合理性三原那么。
4.换热器按照传热方式可分为直接传热式、间壁传热式和蓄热式。
5.在化工施工图设计中,每个设备只能编一个位号,位号的第一个字母为设备类别代号,说明以下设备类别代号代表什么:T—储罐、塔R—反响器V—容器机运设备P—泵E—换热器塔F—容器6.在画设备布置图时,剖切到的厂房用粗实线画出,未剖到的厂房用细实线画出。
7.在换热器的设计或选型时,需要核算液体在直管的流速,根据经历,排出以下流体流速由小到大的顺序:a 冷却水;b油类蒸汽;c 气液混合流体;d 油类dacb。
8.在填料塔的设计时,瓷填料不适用于氢氟酸、热碱等工艺物料。
9.工厂的三废治理工程要“三同时〞,即同时设计、同时加工安装、同时试车运行。
10.工程设计中的种类主要有三段设计、二段设计和一段设计。
11.化工设备布置设计的主要任务是确定整个工艺流程中的全部设备在平面上和空间中的正确位置,相应地确定厂房或框架的构造形式。
12.在化工设计中,工艺设计人员提供设计条件的其他相关专业是土建、给排水、自控、电气、电讯等。
13.扩大的初步设计完成后要编制的设计文件容主要包括:编制准确度能满足控制投资或报价使用的工程概算、设计说明书、设计说明书附图附表。
14.易燃物品的自燃点随压力增加而降低。
15.工艺流程草图又称为方案流程图、流程示意图,一般在生产方法确定后绘制,主要为工艺计算效劳,也是工艺方案确实定和工艺流程图设计的依据,但不列入设计文件。
16.在泵的选型中,要求流量大而扬程低的,可选用单级离心泵;要求流量小而扬程高的,宜选用复泵、多级离心泵。
17.在厂房建筑物的视图中,凡未被剖切的墙、梁、柱、楼板等构造的轮廓,用细实线画出;而被剖切后的剖面构造轮廓,用粗实线画出。
化工公用工程方案设计论文一、绪论化工公用工程是指在化工生产经营中起着供水、供电、供热、供气、通风、排水排污和污水处理、照明、通讯、自动化控制、消防、工程施工和维修等功能的工程。
化工公用工程的设计是化工生产中的一个非常重要的环节,它直接关系到化工企业生产的正常运转和安全生产。
因此,化工公用工程的设计需要充分考虑到化工生产的特点和需求,保证化工生产的正常进行。
本文将通过对化工公用工程方案设计的详细介绍,来指导化工公用工程设计实际操作中的一些技术要点和规范。
二、化工公用工程方案设计的基本要求1. 安全性化工公用工程的设计必须保证安全性。
化工生产过程中具有一定的复杂性和危险性,因此,在设计过程中需要充分考虑到化工生产的特点,确保化工公用工程的安全性。
在设计过程中,需要根据化工企业的具体情况,选择合适的设计方案,合理布局工程设施,防止因设计不合理引发事故。
2. 经济性化工公用工程的设计必须保证经济性。
化工企业的公用工程项目通常规模较大,投资额较高,因此在设计过程中需要综合考虑投资、运行和维护成本,采用合理的设计方案和设备选型,确保工程投资和运行成本达到最优化。
3. 实用性化工公用工程的设计必须保证实用性。
公用工程的设计必须充分考虑到化工生产的实际需求,确保工程设施和设备满足化工生产的需求,同时具备良好的可操作性和可维护性。
4. 环保性化工公用工程的设计必须保证环保性。
化工企业的公用工程涉及到供水、供电、供热、供气、通风、排水排污和污水处理等工程,因此在设计过程中需要充分考虑到环保要求,选择环保技术和设备,确保公用工程对环境的影响达到最小化。
三、化工公用工程方案设计的技术要点和规范1. 方案拟定在化工公用工程方案设计的初期阶段,需要根据化工生产的实际需求和企业的实际情况,拟定合理的方案。
方案拟定的原则是满足化工生产的需求,保证化工公用工程的安全性、经济性、实用性和环保性。
在方案拟定过程中,需要充分考虑到供水、供电、供热、供气、通风、排水排污和污水处理、照明、通讯、自动化控制、消防等方面的需求,并进行合理的系统集成和布局。
