(完整版)畜禽舍建筑设计

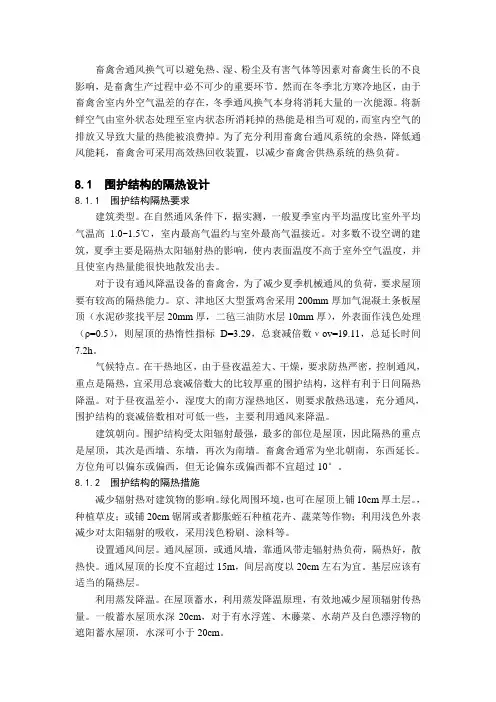

畜禽舍通风换气可以避免热、湿、粉尘及有害气体等因素对畜禽生长的不良影响，是畜禽生产过程中必不可少的重要环节。

然而在冬季北方寒冷地区，由于畜禽舍室内外空气温差的存在，冬季通风换气本身将消耗大量的一次能源。

将新鲜空气由室外状态处理至室内状态所消耗掉的热能是相当可观的，而室内空气的排放又导致大量的热能被浪费掉。

为了充分利用畜禽台通风系统的余热，降低通风能耗，畜禽舍可采用高效热回收装置，以减少畜禽舍供热系统的热负荷。

8.1 围护结构的隔热设计8.1.1 围护结构隔热要求建筑类型。

在自然通风条件下，据实测，一般夏季室内平均温度比室外平均气温高1.0~1.5℃，室内最高气温约与室外最高气温接近。

对多数不设空调的建筑，夏季主要是隔热太阳辐射热的影响，使内表面温度不高于室外空气温度，并且使室内热量能很快地散发出去。

对于设有通风降温设备的畜禽舍，为了减少夏季机械通风的负荷，要求屋顶要有较高的隔热能力。

京、津地区大型蛋鸡舍采用200mm厚加气混凝土条板屋顶（水泥砂浆找平层20mm厚，二毡三油防水层10mm厚），外表面作浅色处理（ρ=0.5），则屋顶的热惰性指标D=3.29，总衰减倍数νov=19.11，总延长时间7.2h。

气候特点。

在干热地区，由于昼夜温差大、干燥，要求防热严密，控制通风，重点是隔热，宜采用总衰减倍数大的比较厚重的围护结构，这样有利于日间隔热降温。

对于昼夜温差小，湿度大的南方湿热地区，则要求散热迅速，充分通风，围护结构的衰减倍数相对可低一些，主要利用通风来降温。

建筑朝向。

围护结构受太阳辐射最强，最多的部位是屋顶，因此隔热的重点是屋顶，其次是西墙、东墙，再次为南墙。

畜禽舍通常为坐北朝南，东西延长。

方位角可以偏东或偏西，但无论偏东或偏西都不宜超过10°。

8.1.2 围护结构的隔热措施减少辐射热对建筑物的影响。

绿化周围环境，也可在屋顶上铺10cm厚土层。

，种植草皮；或铺20cm锯屑或者膨胀蛭石种植花卉、蔬菜等作物；利用浅色外表减少对太阳辐射的吸收，采用浅色粉刷、涂料等。

猪舍、牛舍、羊舍、鸡舍建造技术圈舍改建技术近几年来在实践中不断发展，不断趋于完善。

下面就我区近年来总结、推广成功的单斜面式猪、牛、羊暖棚舍，即规范化猪舍、牛舍、羊舍建造一、规范化猪舍建造1、适用范围：适用于广大养猪农户特别是规模养猪户和小型养猪企业。

2、建造规格（见图）：单间设计前后深4.5m，左右宽育肥猪为3m，母猪舍为2m（扩大规模时均可随纵轴方面延长），育肥舍实用面积3m×3.5m＝10.5m2，母猪舍实用面积2m×3.5m=7m2。

分采食休息区（约占三分之二）和排粪、尿区（约占三分之一）。

3、方位设计：座北朝南，东西走向或偏东10度为宜。

4、建造形式及优点：采用单斜面半开放式。

优点是冬季可扣塑膜防寒，夏季可遮阳防暑，平时饲养管理方便(畜舍、人行道分开)。

5、饲养规模：单间可饲养育肥猪5—8头，生产母猪2头左右。

6、建筑结构：以砖混（或土木结构）为主，主要包括墙壁、屋顶、地面、过道、门窗、禽槽等，墙基用砖混建造（见设计示意图）。

6.1 墙壁前墙高1m，厚0.12米，后墙高1.8m，厚0.24m，距地面1m正中设一小窗(0.4m×0.4m), 中梁高2.5m, 中梁与前墙水平距离为1m, 两侧山墙厚0.24m, 人行道与猪床隔墙高1m, 厚0.12m, 隔墙一端留一小门(宽0.5m）。

6.2 地面育肥猪舍为1:25的水泥砂浆地面, 母猪舍为砖铺后用1:25的水泥砂浆灌缝地面，地面前后坡度为2%。

6.3 舍顶单坡舍顶，坡度为1/5—1/3，以利水为原则，从下至上依次为梁、木椽、竹帘、麦草、泥、瓦。

舍顶设排气天窗。

6.4 过道距后墙1m为人行道，一端山墙上设一门，宽0.8m、高1.7m。

6.5 食槽过道隔墙下设通槽，内宽0.25m，内深0.15m,2/3在墙下，1/3在舍内。

6.6 粪尿口和粪尿池猪舍前墙一侧墙基部设0.24m×0.12m的清粪口，外设长×宽×深为1m×1m×0.5m的贮粪池用砖砌成，上盖混凝土盖板。

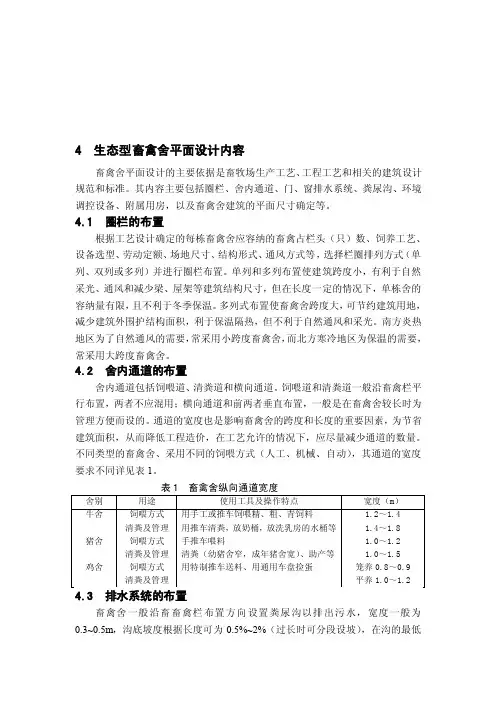

4 生态型畜禽舍平面设计内容处设沟底地漏或侧壁地漏，通过地下管道排至舍内的沉淀池，然后经污水管排至舍外的检查井，通过场区的支管、干管排至粪污处理池。

畜禽舍内的饲喂通道不靠近粪尿沟时，宜单独设0.1~0.15m宽的专用排水沟，排除清洗畜禽舍的水。

值班室、饲料间、集乳室等附属用房也应设地漏和其它排水设施。

4.4 附属用房和设施布置畜禽舍一般在靠场区净道的一侧设值班室、饲料间等，有的幼畜禽舍需要设置热风炉房，有的畜禽舍在靠场区污道一侧设畜禽消毒间，在舍内挤奶的乳牛舍一般还设置真空泵、集乳间等。

这些附属用房，应按其作用和要求设计其位置和尺寸。

大跨度的畜禽舍，值班室和饲料间可分设在南、北相对位置；跨度较小时，可靠南侧并排布置。

真空泵房、青贮饲料和块根饲料间、热风炉房等，可以突出设在畜禽舍北侧。

4.5 畜禽舍平面尺寸设计畜禽舍平面尺寸主要指跨度和长度。

影响畜禽舍平面尺寸的因素有很多，如建筑形式、气候条件、设备尺寸、走道、畜禽饲养密度、饲养定额、建筑模数等。

通常，需首先确定圈栏或笼具、畜床等主要设备的尺寸。

如果设备是定额产品，可直接按排列方式计算其所占的总长度和跨度；如果是非定额设备，则需按每圈（笼）容畜禽头（只）数、畜禽占栏面积和采食宽度标准，确定其宽度（长度方向）和深度（跨度方向）。

然后考虑通道、粪尿沟、食槽、附属房间等的设置，即可初步确定畜禽舍的跨度与长度。

最后，根据建筑模数要求对跨度、长度作适当调整。

4.6 水、暖、电、通风等设备布置根据畜禽圈栏、饲喂通道、排水沟、粪尿沟、清粪通道、附属用房等的布置，分别进行水、暖、电、通风等设备工程设计。

饮水器、用水龙头、冲水水箱、减压水箱等用水设备的位置，应按圈栏、粪尿沟、附属用房等的位置来设计，满足技术需要的前提下力求管线最短。

照明灯具一般沿饲喂通道设置，产房的照明须方便接产；育雏伞、仔猪保温箱等电热设备的设计则需根据其安装位置、相应功率来安置插座，尽量缩短线路。

牛舍设计三篇篇一：牛舍设计一、设计依据参照相关标准，结合我区实际设计。

二、适用范围适用于毕节地区畜禽圈舍建设。

三、墙体材料水泥砖体。

四、地面材料水泥砂浆。

五、羊床材料木条六、屋面材料屋面材料均为彩钢瓦,海拔1600米以上采用双层材料,600米以下采用单层材料，彩钢瓦支柱距离按彩钢瓦供应施工方标准施工。

七、圈舍建设应设沼气池,沼气池容积按畜禽养殖规模大小设计。

八、圈舍朝向一般为南北朝向。

九、圈舍布局规模养殖场布局分四个区域,即生产区、办公区、饲料储藏加工区、粪污处理及病畜隔离区。

一、效果图（一）牛（羊）圈舍布局篇二：牛舍设计一、肉牛牛舍设计的原则。

修建牛舍的目的是为了给牛创造适宜的生活环境，保证牛的健康和生产的正常运行。

花较少的饲料、资金、能源和劳力，获得更多的畜产品和较高的经济效益。

为此设计肉牛舍应掌握以下原则：1、创造适宜的环境。

一个适宜的环境可以充分发挥牛的生产潜力，提高饲料利用率。

一般说来，家畜的生产力20%取决于品种，40-50%取决于饲料，20-30%取决于环境，不适宜的环境温度可以使家畜生产力下降10-30%，此外即使喂给全价饲料，如果没有适宜的环境，饲料也不能最大限度地转化为畜产品，从而降低了饲料利用率。

由此可见，修建畜舍时，必须符合家畜对各种环境条件的要求，包括温度、湿度、通风、光照、空气中的二氧化碳、氨、硫化氢，为家畜创造适宜的环境。

2、符合生产工艺要求，保证生产的顺利进行和畜牧兽医技术措施的实施。

生产工艺包括牛群的组成和周转方式、运送草料、饲喂、饮水、清粪等。

也包括测量、称重、采精输精、防治和生产护理等措施，修建牛舍必须与本场生产工艺相结合，否则将会给生产造成不便，甚至使生产无法进行。

3、严格卫生防疫，防止疫病传播。

流行性疫病对牛场会形成威胁，造成经济损失。

通过修建规范牛舍，为家畜创造良好环境，将会防止和减少疫病发生。

此外修建畜舍时还要特别注意卫生要求，以利于兽医防疫制度的执行。

100头肉牛场建设投资规划图牛舍建设设计图一：牛场建设1：每栋牛舍长60米、宽10米、中间过道1.5米，双面牛槽，槽宽60厘米、高75厘米、槽深25厘米，每头牛间隔1.2米，地面斜坡15度，要求通风要好。

2：这么一栋牛舍600平方米可以饲养100头牛。

根据11年最新物价，建设一栋简易牛棚需投资三万元。

二：料棚建设用地（每100头牛）1：需长30米、宽8米、高4.5米。

共计240平方米的草料鹏，要求通风要好。

2：需求资金约一万元左右三：量粪池1：每百头牛需1—1.5亩2：牛粪可以用来做沼气，种植蘑菇等菌类。

四：进牛成本1：短期育肥：如进400—500斤肉牛，饲养4—5个月。

每头牛需成本2500—3000元牛款。

（肉牛）2：长期催肥：如进250—350斤小肉牛，饲养6—7个月。

每头牛需成本1400—2000元肉牛款。

（肉牛）五：饲料分析1：粗饲料每头牛每天需干草6—10斤，如果鲜草12—20斤，小牛均减。

2：精料肉牛斤料，也就是说500斤的牛每天两次共计5斤精料。

800斤的牛每天两次共计8斤精料。

3：精料的配比60%玉米面，25%麸皮，15%棉豆簸或菜籽饼，5%豆簸。

每斤精料预计0.8元左右。

4：每30头肉牛每天使用食盐1斤，如使用酒糟需加少量苏打粉、酵母粉。

六：人工、水电每百头小肉牛2名饲养员，1名管理员月工资每人在600元左右。

水电因地适宜。

七：市场行情分析1：目前肉牛成牛1000斤以上的活牛毛重价格在7.0元/斤左右。

根据市场行情,专家分析3—5年内将会稳步上涨不会下滑。

1：每百头肉牛短期育肥需牛款投资25万—30万元2：每百头肉牛长期育肥需牛款投资14万—20万元综上所述，100头肉牛如短期育肥需求牛款成本在25—30万元，需求草料、人工、水电费在10万元左右。

总计35—40万元。

生长局势达到1000—1150斤，按6.5元/斤计算，总计在65万元以上。

也就是说纯利润在25万元以上。

养殖场技术人员可驻贵地进行免费技术指导让我们携手并肩在养殖肉牛的道路上共同前进！基本结构:1．地基与墙体基深8-100厘米，砖墙厚24厘米，双坡式牛舍脊高4．0--5．0米，前后檐高L0--3．5米。

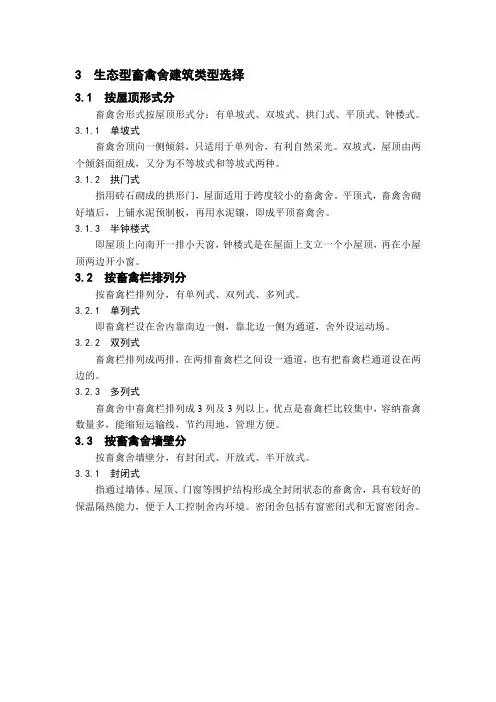

3 生态型畜禽舍建筑类型选择3.1 按屋顶形式分畜禽舍形式按屋顶形式分：有单坡式、双坡式、拱门式、平顶式、钟楼式。

3.1.1 单坡式畜禽舍顶向一侧倾斜，只适用于单列舍，有利自然采光。

双坡式，屋顶由两个倾斜面组成，又分为不等坡式和等坡式两种。

3.1.2 拱门式指用砖石砌成的拱形门，屋面适用于跨度较小的畜禽舍。

平顶式，畜禽舍砌好墙后，上铺水泥预制板，再用水泥镶，即成平顶畜禽舍。

3.1.3 半钟楼式即屋顶上向南开一排小天窗，钟楼式是在屋面上支立一个小屋顶，再在小屋顶两边开小窗。

3.2 按畜禽栏排列分按畜禽栏排列分，有单列式、双列式、多列式。

3.2.1 单列式即畜禽栏设在舍内靠南边一侧，靠北边一侧为通道，舍外设运动场。

3.2.2 双列式畜禽栏排列成两排，在两排畜禽栏之间设一通道，也有把畜禽栏通道设在两边的。

3.2.3 多列式畜禽舍中畜禽栏排列成3列及3列以上，优点是畜禽栏比较集中，容纳畜禽数量多，能缩短运输线，节约用地，管理方便。

3.3 按畜禽舍墙壁分按畜禽舍墙壁分，有封闭式、开放式、半开放式。

3.3.1 封闭式指通过墙体、屋顶、门窗等围护结构形成全封闭状态的畜禽舍，具有较好的保温隔热能力，便于人工控制舍内环境。

密闭舍包括有窗密闭式和无窗密闭舍。

图1 有窗式封闭畜禽舍图2 无窗式封闭畜禽舍3.3.2 开放式指一面（正面）或四面无墙的畜禽舍。

前者也叫前敞舍（棚），敞开部分朝南，冬季可保证阳光照入舍内，而在夏季阳光只照到屋顶，有墙部分则在冬季起挡风作用；四面敞开叫凉棚。

开放式畜禽舍只起到遮阳、避雨及部分挡风作用，其优点是用材少、施工易、造价低。

图3 开放式畜禽舍图4 敞篷式畜禽舍3.3.3 半开放式指三面有墙，正面上部敞开，下部仅有半截墙的畜禽舍。

畜禽舍的开敞部分在冬季可加以遮拦形成封闭状态，从而改善舍内小气候。

图5 半开放式畜禽舍。

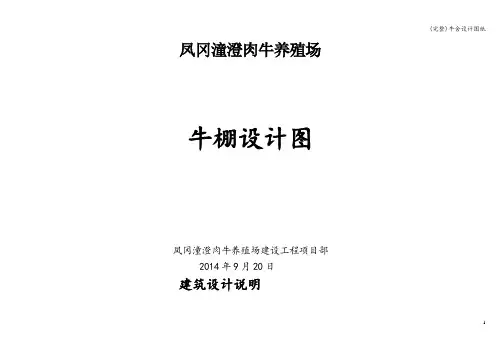

(完整)牛舍设计图纸凤冈潼澄肉牛养殖场
牛棚设计图
凤冈潼澄肉牛养殖场建设工程项目部
2014年9月20日
建筑设计说明
(完整)牛舍设计图纸
一、设计依据
参照相关标准，结合我省实际设计。

二、适用范围
适用于毕节地区畜禽圈舍建设。

三、墙体材料
水泥砖体。

四、地面材料
水泥砂浆。

五、羊床材料
木条
六、屋面材料
屋面材料均为彩钢瓦,海拔1600米以上采用双层材
料， 600米以下采用单层材料，彩钢瓦支柱距离按彩钢瓦供应施工方标准施工。

七、圈舍建设应设沼气池, 沼气池容积按畜禽养殖规模
大小设计。

八、圈舍朝向
一般为南北朝向。

九、圈舍布局
规模养殖场布局分四个区域，即生产区、办公区、饲料储藏加工区、粪污处理及病畜隔离区.
一、效果图(一）牛（羊）圈舍布局。
