棚舍施工方案设计牛棚牛舍羊棚羊舍为了满足养牛养羊的需求，设计一套适用的棚舍施工方案是非常重要的。
以下是一套关于牛棚、牛舍、羊棚和羊舍的设计方案：1.牛棚设计方案：牛棚的设计应该考虑到牛的数量、不同品种的牛、牛的体型和需要的空间等因素。
以下是一个典型的牛棚设计方案：-大小：牛棚的大小应根据养牛数量而定。
每只牛应有足够的空间，能够正常活动，建议每只牛至少有15平方米的空间。
-材料：牛棚的材料应具有隔热、防潮、抗菌和耐用等特性。
常见的材料包括金属、混凝土和木材。
-结构：牛棚的结构应该稳固可靠，能够承受外部环境的变化和牛的活动。
尽量避免使用锋利的边角，以减少牛受伤的风险。
2.牛舍设计方案：牛舍是用于单独或集体饲养牛的地方。
以下是一个典型的牛舍设计方案：-大小：每头牛应有足够的空间，能够正常活动，建议每头牛至少有5平方米的空间。
-材料：牛舍的材料应具有隔热、防潮、抗菌和耐用等特性。
常见的材料包括金属、混凝土和木材。
-结构：牛舍的结构应该稳固可靠，能够承受外部环境的变化和牛的活动。
舍内应设置牛槽、喂食器和饮水设备等。
3.羊棚设计方案：羊棚的设计应该考虑到羊的数量、不同品种的羊、羊的体型和需要的空间等因素。
以下是一个典型的羊棚设计方案：-大小：羊棚的大小应根据养羊数量而定。
每只羊应有足够的空间，能够正常活动，建议每只羊至少有10平方米的空间。
-材料：羊棚的材料应具有隔热、防潮、抗菌和耐用等特性。
常见的材料包括金属、混凝土和木材。
-结构：羊棚的结构应该稳固可靠，能够承受外部环境的变化和羊的活动。
尽量避免使用锋利的边角，以减少羊受伤的风险。
4.羊舍设计方案：羊舍是用于单独或集体饲养羊的地方。
-大小：每只羊应有足够的空间，能够正常活动，建议每只羊至少有4平方米的空间。
-材料：羊舍的材料应具有隔热、防潮、抗菌和耐用等特性。
常见的材料包括金属、混凝土和木材。
-结构：羊舍的结构应该稳固可靠，能够承受外部环境的变化和羊的活动。

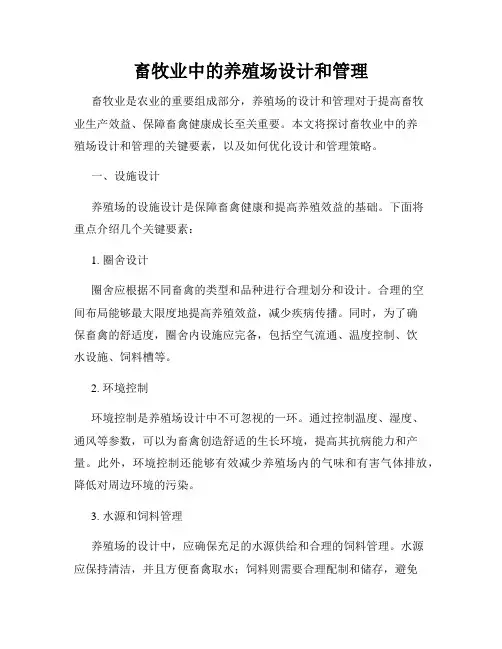

畜牧业中的养殖场设计和管理畜牧业是农业的重要组成部分，养殖场的设计和管理对于提高畜牧业生产效益、保障畜禽健康成长至关重要。
本文将探讨畜牧业中的养殖场设计和管理的关键要素，以及如何优化设计和管理策略。
一、设施设计养殖场的设施设计是保障畜禽健康和提高养殖效益的基础。
下面将重点介绍几个关键要素：1. 圈舍设计圈舍应根据不同畜禽的类型和品种进行合理划分和设计。
合理的空间布局能够最大限度地提高养殖效益，减少疾病传播。
同时，为了确保畜禽的舒适度，圈舍内设施应完备，包括空气流通、温度控制、饮水设施、饲料槽等。
2. 环境控制环境控制是养殖场设计中不可忽视的一环。
通过控制温度、湿度、通风等参数，可以为畜禽创造舒适的生长环境，提高其抗病能力和产量。
此外，环境控制还能够有效减少养殖场内的气味和有害气体排放，降低对周边环境的污染。
3. 水源和饲料管理养殖场的设计中，应确保充足的水源供给和合理的饲料管理。
水源应保持清洁，并且方便畜禽取水；饲料则需要合理配制和储存，避免受潮变质。
同时，为了提高饲料利用率，养殖场可以考虑引入自动化的饲喂系统。
二、疾病防控畜牧业中，疾病是造成养殖效益下降的主要原因之一。
因此，养殖场的管理需要重视疾病的防控措施。
1. 疫苗预防接种疫苗是预防疾病传播的重要手段，养殖场应根据季节和不同畜禽类型制定合理的疫苗接种计划，并严格执行。
此外，在购买新畜禽时，应要求提供健康检疫证明，避免引入疾病源。
2. 定期检测养殖场应建立定期检测制度，检查畜禽的健康状况。
通过检测可以及时发现患病个体，并采取相应的治疗和隔离措施。
此外，定期检测还有助于排查潜在的疾病风险，预防疫情的发生。
3. 卫生管理卫生管理是防控疾病的关键环节。
养殖场应定期清洁和消毒圈舍、饲喂设施、水源等。
特别是在季节交替、气温变化较大时，应增加卫生保洁的频率，避免病原微生物滋生和传播。
三、管理策略养殖场的管理策略对于畜牧业的可持续发展至关重要。
以下是几个管理策略的要点：1. 人员培训养殖场的员工应具备相关的养殖知识和操作技能，能够熟练应对日常管理中的各种问题。
养牛场设计图，太全了，记得收藏、转发！
一、设计依据
参照相关标准，结合实际设计。
二、适用范围
适用于畜禽圈舍建设。
三、墙体材料
水泥砖体。
四、地面材料
水泥砂浆。
五、羊床材料
木条
六、屋面材料
屋面材料均为彩钢瓦,海拔1600米以上采用双层材料, 600米以下采用单层材料，彩钢瓦支柱距离按彩钢瓦供应施工方标准施工。
七、圈舍建设应设沼气池, 沼气池容积按畜禽养殖规模大小设计。
八、圈舍朝向
一般为南北朝向。
九、圈舍布局
规模养殖场布局分四个区域,即生产区、办公区、饲料储藏加工区、粪污处理及病畜隔离区。
一、效果图
(一)牛(羊)圈舍布局
设计说明：饲养牛100头，羊300只
(二)封闭式牛舍单体建筑效果图
设计说明：长27米，宽10.2米（或9.4）米，单独饲养牛50头。
主要优点：保暖性能好，适合海拔较高，气温较低的地方。
(三)暖棚式牛舍单体建筑效果图
设计说明：饲养牛100头，双栋设计，单栋长27米，宽11米。
![[新版]畜禽舍设计1](https://uimg.taocdn.com/3a0908e2fbb069dc5022aaea998fcc22bcd1432e.webp)
4 生态型畜禽舍平面设计内容处设沟底地漏或侧壁地漏，通过地下管道排至舍内的沉淀池，然后经污水管排至舍外的检查井，通过场区的支管、干管排至粪污处理池。
畜禽舍内的饲喂通道不靠近粪尿沟时，宜单独设0.1~0.15m宽的专用排水沟，排除清洗畜禽舍的水。
值班室、饲料间、集乳室等附属用房也应设地漏和其它排水设施。
4.4 附属用房和设施布置畜禽舍一般在靠场区净道的一侧设值班室、饲料间等，有的幼畜禽舍需要设置热风炉房，有的畜禽舍在靠场区污道一侧设畜禽消毒间，在舍内挤奶的乳牛舍一般还设置真空泵、集乳间等。
这些附属用房，应按其作用和要求设计其位置和尺寸。
大跨度的畜禽舍，值班室和饲料间可分设在南、北相对位置；跨度较小时，可靠南侧并排布置。
真空泵房、青贮饲料和块根饲料间、热风炉房等，可以突出设在畜禽舍北侧。
4.5 畜禽舍平面尺寸设计畜禽舍平面尺寸主要指跨度和长度。
影响畜禽舍平面尺寸的因素有很多，如建筑形式、气候条件、设备尺寸、走道、畜禽饲养密度、饲养定额、建筑模数等。
通常，需首先确定圈栏或笼具、畜床等主要设备的尺寸。
如果设备是定额产品，可直接按排列方式计算其所占的总长度和跨度；如果是非定额设备，则需按每圈（笼）容畜禽头（只）数、畜禽占栏面积和采食宽度标准，确定其宽度（长度方向）和深度（跨度方向）。
然后考虑通道、粪尿沟、食槽、附属房间等的设置，即可初步确定畜禽舍的跨度与长度。
最后，根据建筑模数要求对跨度、长度作适当调整。
4.6 水、暖、电、通风等设备布置根据畜禽圈栏、饲喂通道、排水沟、粪尿沟、清粪通道、附属用房等的布置，分别进行水、暖、电、通风等设备工程设计。
饮水器、用水龙头、冲水水箱、减压水箱等用水设备的位置，应按圈栏、粪尿沟、附属用房等的位置来设计，满足技术需要的前提下力求管线最短。
照明灯具一般沿饲喂通道设置，产房的照明须方便接产；育雏伞、仔猪保温箱等电热设备的设计则需根据其安装位置、相应功率来安置插座，尽量缩短线路。
畜禽舍基本结构
畜禽舍作为畜牧业生产的重要场所，其基本结构是由畜禽房、饲料库、猪舍、禽舍等建筑组成的。
下面将从四个方面全面介绍畜禽舍的基本结构。
一、畜禽房的结构
畜禽房是畜禽舍中最为重要的建筑之一，其结构应该符合畜禽生长的需要。
畜禽房建筑的上部采用钢结构梁柱与夹芯夹板隔板，保温及保暖效果优秀；下部地面应完全平整，方便畜禽快速生长，同时地面要保持干燥净洁，降低传染病的发生。
二、饲料库的结构
饲料库是畜禽饲养的保障之一，在其结构设计时，应该以材料安全和卫生为首要考虑。
该建筑应具备良好的通风、排水和保温效果，同时饲料储存量应该根据畜禽数量和配给来合理配备，减少浪费。
三、猪舍的结构
猪舍是指专门用于猪养殖的舍房，建筑应该符合猪的生长特点。
猪舍的架构一般采用钢结构梁柱，采用环保材料隔板，同时配备混凝土地面，利于清洁和消毒。
猪舍的设计中应该考虑猪的活动与娱乐，让猪置身在舒适的环境中。
四、禽舍的结构
禽舍建筑多层次，其内部布局参考禽只生长习性，应注重通风与
遮阳。
禽舍的结构应该注重舍内环境的卫生，建筑内部要布置合理的
饮水和饲料设施，利于禽只生长发育。
同时，禽舍建筑应采用环保材料，保障禽只健康和养殖环境的安全。
综上所述，畜禽舍在基本结构的设计上要考虑到畜禽生长的需要，合理规划畜禽房、饲料库、猪舍、禽舍等建筑之间的空间和局部结构。
只有这样才能够创造一个理想的生产环境，提高畜禽饲养效率和生产
质量。
3 生态型畜禽舍建筑类型选择3.1 按屋顶形式分畜禽舍形式按屋顶形式分：有单坡式、双坡式、拱门式、平顶式、钟楼式。
3.1.1 单坡式畜禽舍顶向一侧倾斜，只适用于单列舍，有利自然采光。
双坡式，屋顶由两个倾斜面组成，又分为不等坡式和等坡式两种。
3.1.2 拱门式指用砖石砌成的拱形门，屋面适用于跨度较小的畜禽舍。
平顶式，畜禽舍砌好墙后，上铺水泥预制板，再用水泥镶，即成平顶畜禽舍。
3.1.3 半钟楼式即屋顶上向南开一排小天窗，钟楼式是在屋面上支立一个小屋顶，再在小屋顶两边开小窗。
3.2 按畜禽栏排列分按畜禽栏排列分，有单列式、双列式、多列式。
3.2.1 单列式即畜禽栏设在舍内靠南边一侧，靠北边一侧为通道，舍外设运动场。
3.2.2 双列式畜禽栏排列成两排，在两排畜禽栏之间设一通道，也有把畜禽栏通道设在两边的。
3.2.3 多列式畜禽舍中畜禽栏排列成3列及3列以上，优点是畜禽栏比较集中，容纳畜禽数量多，能缩短运输线，节约用地，管理方便。
3.3 按畜禽舍墙壁分按畜禽舍墙壁分，有封闭式、开放式、半开放式。
3.3.1 封闭式指通过墙体、屋顶、门窗等围护结构形成全封闭状态的畜禽舍，具有较好的保温隔热能力，便于人工控制舍内环境。
密闭舍包括有窗密闭式和无窗密闭舍。
图1 有窗式封闭畜禽舍图2 无窗式封闭畜禽舍3.3.2 开放式指一面（正面）或四面无墙的畜禽舍。
前者也叫前敞舍（棚），敞开部分朝南，冬季可保证阳光照入舍内，而在夏季阳光只照到屋顶，有墙部分则在冬季起挡风作用；四面敞开叫凉棚。
开放式畜禽舍只起到遮阳、避雨及部分挡风作用，其优点是用材少、施工易、造价低。
图3 开放式畜禽舍图4 敞篷式畜禽舍3.3.3 半开放式指三面有墙，正面上部敞开，下部仅有半截墙的畜禽舍。
畜禽舍的开敞部分在冬季可加以遮拦形成封闭状态，从而改善舍内小气候。
图5 半开放式畜禽舍。
牛圈舍设计图二〇一六年一月二十一日
建筑设计说明
一、设计依据
参照相关标准，结合我区实际设计。
二、适用围
适用于地区畜禽圈舍建设。
三、墙体材料
水泥砖体。
四、地面材料
水泥砂浆。
五、羊床材料
木条
六、屋面材料
屋面材料均为彩钢瓦,海拔1600米以上采用双层材料,
600米以下采用单层材料，彩钢瓦支柱距离按彩钢瓦供应施工方标准施工。
七、圈舍建设应设沼气池, 沼气池容积按畜禽养殖规模大小
设计。
八、圈舍朝向
一般为南北朝向。
九、圈舍布局
规模养殖场布局分四个区域,即生产区、办公区、饲料储藏加工区、粪污处理及病畜隔离区。
一、效果图
（一）牛（羊）圈舍布局。
畜禽舍通风换气可以避免热、湿、粉尘及有害气体等因素对畜禽生长的不良影响，是畜禽生产过程中必不可少的重要环节。
然而在冬季北方寒冷地区，由于畜禽舍室内外空气温差的存在，冬季通风换气本身将消耗大量的一次能源。
将新鲜空气由室外状态处理至室内状态所消耗掉的热能是相当可观的，而室内空气的排放又导致大量的热能被浪费掉。
为了充分利用畜禽台通风系统的余热，降低通风能耗，畜禽舍可采用高效热回收装置，以减少畜禽舍供热系统的热负荷。
8.1 围护结构的隔热设计
8.1.1 围护结构隔热要求
建筑类型。
在自然通风条件下，据实测，一般夏季室内平均温度比室外平均气温高1.0~1.5℃，室内最高气温约与室外最高气温接近。
对多数不设空调的建筑，夏季主要是隔热太阳辐射热的影响，使内表面温度不高于室外空气温度，并且使室内热量能很快地散发出去。
对于设有通风降温设备的畜禽舍，为了减少夏季机械通风的负荷，要求屋顶要有较高的隔热能力。
京、津地区大型蛋鸡舍采用200mm厚加气混凝土条板屋顶（水泥砂浆找平层20mm厚，二毡三油防水层10mm厚），外表面作浅色处理（ρ=0.5），则屋顶的热惰性指标D=3.29，总衰减倍数νov=19.11，总延长时间7.2h。
气候特点。
在干热地区，由于昼夜温差大、干燥，要求防热严密，控制通风，重点是隔热，宜采用总衰减倍数大的比较厚重的围护结构，这样有利于日间隔热降温。
对于昼夜温差小，湿度大的南方湿热地区，则要求散热迅速，充分通风，围护结构的衰减倍数相对可低一些，主要利用通风来降温。
建筑朝向。
围护结构受太阳辐射最强，最多的部位是屋顶，因此隔热的重点是屋顶，其次是西墙、东墙，再次为南墙。
畜禽舍通常为坐北朝南，东西延长。
方位角可以偏东或偏西，但无论偏东或偏西都不宜超过10°。
8.1.2 围护结构的隔热措施
减少辐射热对建筑物的影响。
绿化周围环境，也可在屋顶上铺10cm厚土层。
，种植草皮；或铺20cm锯屑或者膨胀蛭石种植花卉、蔬菜等作物；利用浅色外表减少对太阳辐射的吸收，采用浅色粉刷、涂料等。
设置通风间层。
通风屋顶，或通风墙，靠通风带走辐射热负荷，隔热好，散热快。
通风屋顶的长度不宜超过15m，间层高度以20cm左右为宜。
基层应该有适当的隔热层。
利用蒸发降温。
在屋顶蓄水，利用蒸发降温原理，有效地减少屋顶辐射传热量。
一般蓄水屋顶水深20cm，对于有水浮莲、木藤菜、水葫芦及白色漂浮物的遮阳蓄水屋顶，水深可小于20cm。
选用适当的材料和结构，使围护结构具有一定的隔热能力。
如采用双排或三排孔混凝土或轻骨料混凝土空心砖快做墙体；空斗墙内填充焦砟，其隔热性能也比二四墙好。
8.2 生态型畜禽舍的保温
8.2.1 外围护结构的保温要求
冬季畜禽舍所需要的正常温度是靠外围护结构的保温和设备采暖相互配合来保证的。
外围护结构对室内小气候的影响，主要是通过内表面温度的高低来体现的。
内表面温度太低，不仅影响人和畜禽的适宜环境，还会产生表面结露和内部冷凝，并降低结构的耐久性。
生态型畜禽舍围护结构冬季保温和基本要求是：
（1）外围护结构必须有一定的总热阻值，以减少房屋的热量损失，使建筑物土建投资和采暖设备、燃料消耗等费用获得最经济的组合。
（2）外围护结构内表面温度不能太低，与室内温度差有一定的限制。
以免产生冷辐射，造成不良的生理影响，甚至在内表面产生结露现象。
（3）控制外围护结构由于蒸汽渗透而产生过多的内部冷凝，否则会减弱结构的保温性能，甚至造成破坏。
（4）减少通过外围护结构（包括门窗）缝隙渗入室内的冷空气量。
8.2.2 地面的保温设计
与屋顶、墙壁相比，地板的热量损失虽然不大，但是畜禽在地面上活动，地板的保温性能也直接影响畜禽的生长发育。
大多数畜禽舍冬季室内温度维持在10~15℃，而地板下的土壤温度都低于室内温度。
因而为了控制热量损失和维持一定的地面温度，地板应采取一定的保温措施。
图是在畜禽舍混凝土地面下设置保温层，一般由找平层，保温层，防潮层，砂垫层和硬底层组成。
找平层在地表面起保护作用，应坚硬耐磨，常采用3~5cm 厚水泥砂浆层找平。
保温层采用空心砖、波纹瓦、加气混凝土或聚苯乙烯等材料，加气混凝土保温层的强度较低，容易塌陷，不如采用空心砖较为靠谱。
加气混凝土的收缩性较大，可预制成砌块来解决实际施工中的伸缩缝问题。
防潮层采用聚苯乙烯薄膜，施工方便，但要注意防止尖石，工具等硬物挤压、碰击而损失渗水。
砂浆层一般厚5~10cm，硬底层采用15cm厚的砾石，应铺平压实。
畜禽舍的地面不同于一般的工业与民用建筑，特别是采用地面的畜禽舍，畜禽的采食、饮水、休息、排泄等生命活动和一切生产活动，均在地面上进行；畜禽舍必须经过进行冲洗消毒；猪、牛、马等有蹄类家畜对地面有破坏作用，而太坚硬的地面又容易造成家畜的蹄部伤病和滑跌等。
因此，畜禽舍地面既要坚固、
由导热系数很小的材料做保温层，主要起保温作用，不起承重作用。
如图：
8.3.2 封闭空气间层保温结构
封闭的空气间层有良好的保温作用，围护结构中的空气间层厚度一般取2~5cm为宜，可以在砖、混凝土砌块之间夹空气间层，在畜禽舍的框架墙和轻型屋顶结构中广泛应用了空气间层。
如图
8.3.3 保温与承重结构结相合
空心板、空心砖块、轻质实心砌砖等，既能承重又能保温，它不仅构造简单，而且施工方便。
大力发展保温性能好的空心砖和空心砌块，既能节省耕地、减轻自重，又能达到保温要求。
8.4 保温隔热材料
各种建筑材料的导热系数变化很大，钢筋混凝土导热系数为1.74W/（m·℃），而聚氨酯硬泡沫塑料仅为0.033 W/（m·℃），相差50多倍。
通常把导热系数小于0.3 W/（m·℃），并能用于绝热工程的材料称为绝热材料。
在工程设计中，习惯上把用于控制室内热量外流的叫保温材料，而为防止室外热量进入室内的叫隔热材料。
在畜禽舍建筑上，少用钢材、水泥，充分利用太阳能保温。
采用节能设计在畜禽舍建筑中少用水泥和钢材(水泥生产是制造业中二氧化碳最大的排放源)，少用1 t水泥，就可平均少排放二氧化碳0.79 t。
少用1 t钢材，就可平均少排放二氧化碳2.539 t。
我国现在许多较大的猪场，设计的畜禽舍都是用的“民用建筑标准”，基础、墙体和屋顶都是可以抗8级地震、30年不倒的标准，不但设计费用高，而且浪费了许多建材，也多排了许多二氧化碳，完全没有这个必要。
从实际出发，一般畜禽舍用10—15年，猪场也在10—15年后换一个地方，这样也有利于疾病控制。
现在有许多新的节能保温材料，如煤渣砖、石棉瓦等。
在长江三角洲的我国中部地区，如采用合理的畜禽舍设计(北走道，小单元，屋顶无动力通风，产房和保育舍采用仔猪保育箱，可自动调节的地热板，等)，在冬季可不再用煤炉在室内加温，会节省很多能源。
据试验，对江西南康市畜牧良种场92 d 观察记录，每头母猪每天只要用0.88度电，而一般的规模化万头猪场，仔猪保育用红外灯保暖，每头哺母每天开灯15 h，耗电就达2.25度。
8.5 外围护结构的蒸汽渗透和冷凝
8.5.1 围护结构的表面冷凝和水蒸气渗透
空气的含湿能力主要取决于它的温度，墙体内表面温度不应低于露点温度，否则在墙表面就会出现冷凝现象。
室内空气温度与墙体内表面的温度差，取决于
墙体的热阻，当各种不同用途的房间内温度确定后，就可以确定围护结构的保温层厚度。
如果室内的空气相对湿度高，为防止冷凝所要求的保温层厚度也就较大，而按照不是经常出现的空气相对湿度峰值作为保温设计的依据是不经济的。
一般民用住宅的室内相对湿度取65%，潮湿的车间、畜禽舍就要高一些，取75%~85%。
墙体表面抹灰或粉刷，在高湿条件下可以吸收一部分冷凝水分，然后再逐渐蒸发掉。
在这种情况下，内表面如采用不透水的塑料墙纸或纤维板之类的表面材料是不合理的。
蒸汽扩散是墙体内存在水分的一个主要原因。
此外，当墙体表面发生冷凝现象时，表面冷凝水有可能在毛细管作用下向墙体内转移。
还有施工时，砂浆和混凝土的初始水分也会留在维护结构内。
后两种现象与水蒸气的扩散作用是不同的。
室内外空气都含有一定量的水蒸气，当围护结构两侧存在水蒸气分压力差时，水汽分子就会从分压力高的一侧通过围护结构向分压力低的一侧渗透扩散，这种现象叫蒸汽渗透，它是一个连续过程。
在冬季，建筑物里存在着水蒸气由里向外传递的趋势。
这股向外的蒸汽流，由于逐渐变冷，在围护结构材料层内形成水分的冷凝和积聚。
8.5.2 控制内部冷凝的措施
由于围护结构内部的冷凝过程和湿转移比较复杂，在工程实践中主要依靠采取一些构造措施来改善内部的湿情况。
在同一气象条件下，使用相同的材料，但围护结构材料层次布置不同，其内部冷凝的情况也不同。
材料层次的布置应尽量在水蒸气渗透的通路上，最多“进难出易”，采用多层围护结构时，宜将蒸汽渗透阻较大的密实材料布置在内侧（蒸汽流入的一侧），将蒸汽渗透阻较小的材料布置在外侧。
