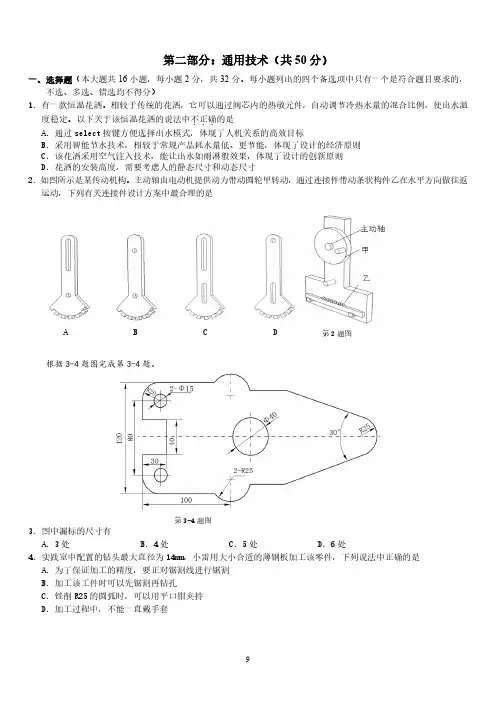

第二部分：通用技术（共50分）一、选择题（本大题共16小题，每小题2分，共32分。
每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）1．有一款恒温花洒。
相较于传统的花洒，它可以通过阀芯内的热敏元件，自动调节冷热水量的混合比例，使出水温度稳定。
以下关于该恒温花洒的说法中不正确．．．的是 A ．通过select 按键方便选择出水模式，体现了人机关系的高效目标B ．采用智能节水技术，相较于常规产品耗水量低、更节能，体现了设计的经济原则C ．该花洒采用空气注入技术，能让出水如雨淋般效果，体现了设计的创新原则D ．花洒的安装高度，需要考虑人的静态尺寸和动态尺寸2．如图所示是某传动机构。
主动轴由电动机提供动力带动圆轮甲转动，通过连接件带动条状构件乙在水平方向做往返运动，下列有关连接件设计方案中最合理的是A B C D根据3-4题图完成第3-4题。
3．图中漏标的尺寸有 A ．3处 B ．4处 C ．5处 D ．6处4．实践室中配置的钻头最大直径为14mm ，小雷用大小合适的薄钢板加工该零件，下列说法中正确的是 A ．为了保证加工的精度，要正对锯割线进行锯割 B ．加工该工件时可以先锯割再钻孔C ．锉削R25的圆弧时，可以用平口钳夹持D ．加工过程中，不能一直戴手套第2题图第3-4题图5．通用技术实践课上，小雷用4mm 厚的铁板加工如图所示的工件A 和B ，为了省材料（不计加工损耗），以下铁板尺寸最合适的是 A ．160×100 B ．178×100 C ．170×100D ．188×1006．如右图所示为集成电路设计的流程图，下列关于该流程图说法正确的是 A.该流程为文字表达B.三个修改环节为并行工序C.逻辑合成与电路布局布线的时序不可颠倒D.为了提高电路布线精度，更新电路布局布线的设备属于工艺优化7．如图所示是一种手动工件锁紧结构。
卡抓勾住工件后，通过转动手柄可使工件被锁紧，下列说法中正确的是 A ．丝杆与支架的连接属于铰连接B ．转动手柄使工件被锁紧的过程中，需要对手柄向下施加压力C ．转动手柄使工件被锁紧的过程中，手柄受弯曲、丝杆受压、支架受压D ．工件被锁紧后（不再转动手柄），丝杆受压、卡抓受弯曲和受拉如图所示是一种张力控制系统。
高中通用技术试卷一、单选题1．如图A所示的榫卯结构，构件1的结构如图b所示。
下列构件2的设计方案中正确的是（）A．B．C．D．如图所示是上题图中的摆杆AB、连接杆DE与木质车库门连接处的连接件。
其中图a为加工前所划的加工线，图b是加工后的连接件。
小明在通用技术实践室用宽、厚尺寸正好，长略有冗余的钢板加工该连接件。
请根据题图完成小题。
2．下列是小明设计该零件加工流程时进行的分析，其中不合理的是（）A．可以先划对称线和中心线，再划弯折线和轮廓线，最后冲眼B．加工外形轮廓时，可依据划出的轮廓线进行锯割，然后锉削半圆弧面C．为提高效率可依次连续钻三个圆孔，再进行弯折定形D．弯折后再划两侧销轴孔定位线，钻孔时U 型槽口中间可垫上合适木块用平口钳夹持再行钻孔3．加工该零件时，下列操作中不正确的是（）A．划轮廓线时，轮廓尺寸不应包含锉削余量B．锯割时，可用曲线锯沿着外轮廓线的外沿小心锯割C．装夹钻头时须用专用工具夹头钥匙紧固钻头，钻孔时不允许戴手套D．中间通孔（固定在车库门上）表面若需倒角，可用大一号的钻头表层浅钻4．某零件的立体图如图甲所示，转动一定角度之后，向主视方向进行正投影，得到图乙。
此时，俯视方向的正投影是（）A．B．C．D．5．如图所示是一款多功能电源插线板，下列关于该插线板的评价中，合理的是（）A．既能放手机，又能充电，符合设计的实用原则B．多种插口组合在一起，符合设计的道德原则C．插线板呈圆形，符合设计的技术规范原则D．外壳材料绝缘，符合设计的可持续发展原则6．如图所示是小明设计的一种简易冲压机模型。
电机转轴带动驱动轮，驱动轮带动连杆(图中未画出连杆，连杆分别与销轴1、销轴2、销轴3连接)，使冲压杆在冲压槽中做上下往复运动。
下列冲压机连杆设计合理的是（）A．B．C．D．7．如图所示的一款手持电动螺丝刀，配有8个精密批头和22个常用批头。
下列关于该工具的说法中，不恰当的是（）A．电动螺丝刀的应用，体现了技术解放人的作用B．功能的实现依赖无级调速技术，体现设计促进技术的革新C．改进夹头，采用双保险夹头设计，体现设计的创新原则D．具有电量显示功能，余电一目了然，体现设计的实用原则8．如图所示的冲压机模型中有构件损坏，工作过程如下：电机转动，从而带动曲柄转动，连杆1 随之产生相应动作，并传动给冲压杆沿着卡槽做上下运动，压紧或松开工件。
专题三技术图样的绘制考点一设计表现图1.(2022台州二模,15节选)小明在健身房看到如图甲所示的“一字马”训练拉伸器后,想构思一款能用手柄调节腿架摆角大小的拉伸器(如图乙所示),请你帮助小明设计手柄的孔1与脚架之间的传动机构。
设计要求如下:①向后扳动手柄时,能实现腿架水平向后同步摆动;②所有轴孔的直径为ϕ10;③轴1和腿架上均可以安装其他的零部件;④腿架材料是木材,其他材料自选。
图甲图乙图丙请完成以下任务:(3)画出该装置的设计草图,不需要将整个椅子和腿架画出,只需要示意出合适的位置就可以,必要时加以文字说明;(4)在设计草图上标注主要尺寸。
答案(3)(4)设计草图及尺寸标注如图所示2.(2021百校联盟联考,15节选)小明发现斑马线上行人闯红灯的现象时有发生,给自身及行驶车辆带来极大安全隐患,因此小明想设计一款与人行道红绿灯同步的拦截装置。
请你帮助小明设计该装置的机械部分,要求如下:①红绿灯绿灯时装置打开,红灯时装置关闭;②装置打开时不能影响行人正常通行,装置关闭时能阻止行人通行;③装置在打开和关闭时均能可靠固定﹔④装置采用电机驱动;⑤材料自选。
请完成以下任务:(3)画出装置机械部分的设计草图,必要时可用文字说明(电机可用方块表示);(4)在设计草图上标注装置的主要尺寸。
答案(3)(4)设计草图及尺寸标注如图所示3.(2021浙江A9协作体联考,15节选)小明在试验冲压控制系统时发现,电动机与冲压杆连接部分,无法实现电动机转一圈,冲压杆(横截面积为20 mm×20 mm,如图c)就来回运动一次,于是想设计一个新的连接件,连接电动机和冲压杆。
电机轴端面尺寸如图b所示。
请你帮助小明设计该装置,要求如下:①冲压杆上下冲压距离为10 cm;②能实现电动机转一圈,冲压杆就来回运动一次;③不能在冲压杆上打孔;④材料选用5 mm厚的钢板,长度不限。
请完成以下任务:(3)画出设计草图,必要时可用文字说明;(4)在设计草图上标注主要尺寸。

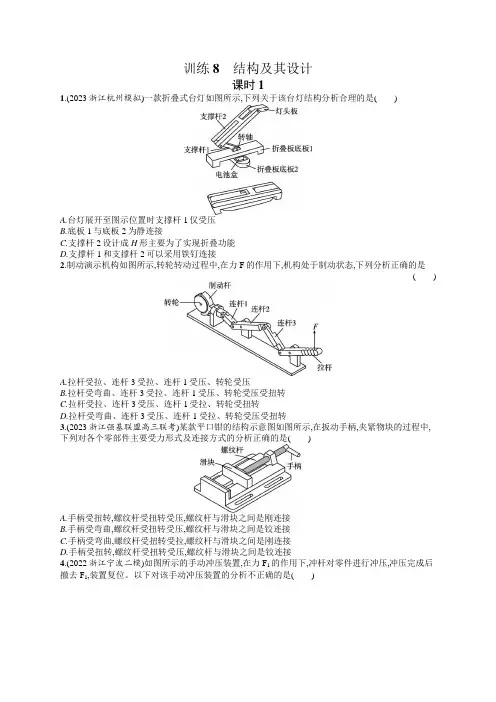

训练8结构及其设计课时11.(2023浙江杭州模拟)一款折叠式台灯如图所示,下列关于该台灯结构分析合理的是()A.台灯展开至图示位置时支撑杆1仅受压B.底板1与底板2为静连接C.支撑杆2设计成H形主要为了实现折叠功能D.支撑杆1和支撑杆2可以采用铁钉连接2.制动演示机构如图所示,转轮转动过程中,在力F的作用下,机构处于制动状态,下列分析正确的是()A.拉杆受拉、连杆3受拉、连杆1受压、转轮受压B.拉杆受弯曲、连杆3受拉、连杆1受压、转轮受压受扭转C.拉杆受拉、连杆3受压、连杆1受拉、转轮受扭转D.拉杆受弯曲、连杆3受压、连杆1受拉、转轮受压受扭转3.(2023浙江强基联盟高三联考)某款平口钳的结构示意图如图所示,在扳动手柄,夹紧物块的过程中,下列对各个零部件主要受力形式及连接方式的分析正确的是()A.手柄受扭转,螺纹杆受扭转受压,螺纹杆与滑块之间是刚连接B.手柄受弯曲,螺纹杆受扭转受压,螺纹杆与滑块之间是铰连接C.手柄受弯曲,螺纹杆受扭转受拉,螺纹杆与滑块之间是刚连接D.手柄受扭转,螺纹杆受扭转受压,螺纹杆与滑块之间是铰连接4.(2022浙江宁波二模)如图所示的手动冲压装置,在力F1的作用下,冲杆对零件进行冲压,冲压完成后撤去F1,装置复位。
以下对该手动冲压装置的分析不正确的是()A.当冲杆上升复位时,弹簧主要受拉B.设计该装置时,可将装置整体重心偏左,以提高装置使用时的稳定性C.支撑臂材料可选用抗弯性好的金属,以提高装置的强度D.该装置只有销轴的连接处采用了铰连接5.如图所示的压紧机构,在力 F 的作用下,将物块压紧,下列分析正确的是()A.手柄受弯曲、构件1受压、构件2受弯曲B.手柄受拉、构件1受弯曲和受压、构件2受压和受弯曲C.手柄受弯曲、构件1受弯曲和受压、构件2受压D.手柄受拉、构件1受压、构件2受压和受弯曲6.如图所示的刹车机构,在力F的作用下,带动三角形板、连杆1、连杆2运动,左右闸瓦抱住转动轮,使转动轮停止转动。
