通用技术_结构与设计_单元测试_习题

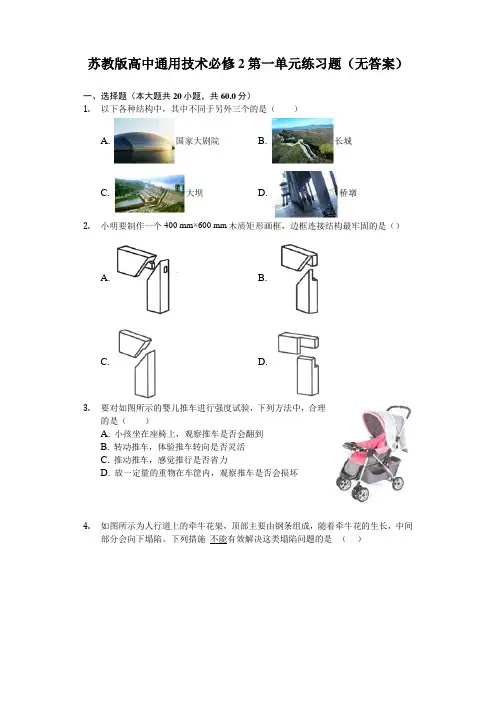

苏教版高中通用技术必修2第一单元练习题（无答案）一、选择题（本大题共20小题，共60.0分）1.以下各种结构中，其中不同于另外三个的是（）A. 国家大剧院B. 长城C. 大坝D. 桥墩2.小明要制作一个400 mm×600 mm木质矩形画框，边框连接结构最牢固的是（）A. B.C. D.3.要对如图所示的婴儿推车进行强度试验，下列方法中，合理的是（）A. 小孩坐在座椅上，观察推车是否会翻到B. 转动推车，体验推车转向是否灵活C. 推动推车，感觉推行是否省力D. 放一定量的重物在车筐内，观察推车是否会损坏4.如图所示为人行道上的牵牛花架，顶部主要由钢条组成，随着牵牛花的生长，中间部分会向下塌陷。

下列措施不能有效解决这类塌陷问题的是（）A. 选用更粗的钢条B. 降低花架的高度C. 将花架改为拱形D. 减小花架的跨度5.如图所示为钢筋混凝土横梁的受力变形示意图。

由于混凝土擅长抗压力，而钢筋擅长抗拉力，为了合理利用钢筋，下列对横梁的分析正确的是（）A. 上部弯曲的程度比下部大，应在上部布置粗钢筋，下部布置细钢筋B. 上下部都弯曲，应在上部和下部布置相同的钢筋C. 上部受压，下部受拉，应在上部布置细钢筋，下部布置粗钢筋D. 上部受拉，下部受压，应在上部布置粗钢筋，下部布置细钢筋6.我国古代的统治者为了抵御外族的侵略，修筑了著名的万里长城，它是属于（）A. 框架结构B. 壳体结构C. 组合结构D. 实体结构7.如图所示的置物架，两边支架用钢钉固定在墙壁上，支架上面放置一块面板。

如果在面板中间放置重物，下列受力分析中正确的是（）A. 支架受压、面板受弯曲、钢钉受剪切B. 支架受拉、面板受拉、钢钉受扭转C. 支架受压、面板受弯曲、钢钉受拉D. 支架受弯曲、面板受弯曲、钢钉受剪切8.如图是2008年北京奥运会主会场“鸟巢”，那么“鸟巢”的主体结构类型是（）A. 实体结构B. 框架结构C. 壳体结构D. 以上都不是9.如图所示是一款木制衣帽架。

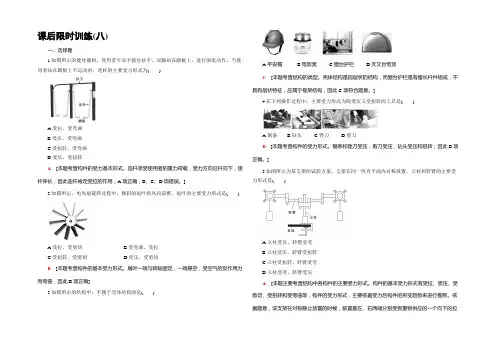

课后限时训练(八)一、选择题1.如图所示的健身器材，使用者可双手握住扶手，双脚站在踏板上，进行闲逛动作。

当使用者站在踏板上不运动时，连杆的主要受力形式为()A.受拉、受弯曲B.受压、受弯曲C.受扭转、受弯曲D.受压、受扭转A[本题考查构件的受力基本形式。

连杆承受使用者的重力荷载，受力方向沿杆向下，使杆伸长，因此连杆肯定受拉的作用，A项正确，B、C、D项错误。

]2.如图所示，电风扇旋转过程中，倾斜的扇叶将风向前推，扇叶的主要受力形式是()A.受拉、受剪切B.受弯曲、受拉C.受扭转、受剪切D.受压、受剪切B[本题考查构件的基本受力形式。

扇叶一端与转轴固定，一端悬空，受空气的反作用力而弯曲，因此B项正确]3.如图所示的结构中，不属于．．．壳体结构的是()A.平安帽B.电饭煲C.窗台护栏D.天文台穹顶C[本题考查结构的类型。

壳体结构是指层状的结构，而窗台护栏是有瘦长杆件组成，不具有层状特征，应属于框架结构，因此C项符合题意。

]4.在下列操作过程中，主要受力形式为既受压又受扭转的工具是()A.锯条B.钻头C.锉刀D.剪刀B[本题考查构件的受力形式。

锯条和锉刀受压，剪刀受压，钻头受压和扭转，因此B项正确。

]5.如图所示为某支架的试验方案，支架在同一竖直平面内对称放置。

立柱和转臂的主要受力形式是()A.立柱受压、转臂受弯B.立柱受压、转臂受扭转C.立柱受扭转、转臂受弯D.立柱受弯、转臂受压A[本题主要考查结构中各构件的主要受力形式。

构件的基本受力形式有受拉、受压、受剪切、受扭转和受弯曲等，构件的受力形式，主要依据受力后构件的形变趋势来进行推断。

依据题意，该支架在对称静止放置的时候，装置最左、右两端分别受到重物供应的一个向下的拉力，使得转臂发生弯曲变形的趋势，表现为受弯曲；由于整个装置未发生旋转，因此立柱没有受扭转，而主要承受转臂对它的压力，仅表现为受压。

]6.如图所示是一款创意三轮车葡萄酒瓶架。

若要提高它的稳定性，有效的改进措施是()A.增加瓶筐材料的直径B.缩短前后轮的距离C.增大两后轮的直径D.增大两后轮的间距D[本题考查影响结构稳定性的因素。

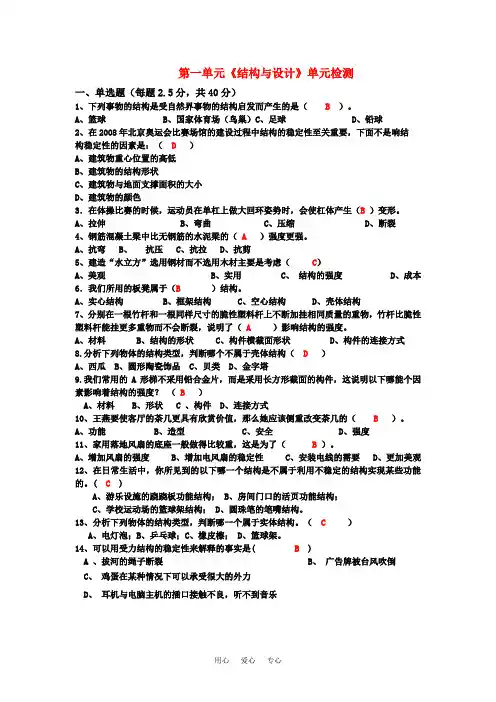

第一单元《结构与设计》单元检测一、单选题（每题2.5分，共40分）1、下列事物的结构是受自然界事物的结构启发而产生的是（ B）。

A、篮球B、国家体育场（鸟巢）C、足球D、铅球2、在2008年北京奥运会比赛场馆的建设过程中结构的稳定性至关重要，下面不是响结构稳定性的因素是：（D）A、建筑物重心位置的高低B、建筑物的结构形状C、建筑物与地面支撑面积的大小D、建筑物的颜色3．在体操比赛的时候，运动员在单杠上做大回环姿势时，会使杠体产生（B）变形。

A、拉伸B、弯曲C、压缩D、断裂4、钢筋混凝土梁中比无钢筋的水泥梁的（ A ）强度更强。

A、抗弯B、抗压C、抗拉D、抗剪5、建造“水立方”选用钢材而不选用木材主要是考虑（ C）A、美观B、实用C、结构的强度D、成本6．我们所用的板凳属于（B ）结构。

A、实心结构B、框架结构C、空心结构D、壳体结构7、分别在一根竹杆和一根同样尺寸的脆性塑料杆上不断加挂相同质量的重物，竹杆比脆性塑料杆能挂更多重物而不会断裂，说明了（ A ）影响结构的强度。

A、材料B、结构的形状C、构件横截面形状D、构件的连接方式8.分析下列物体的结构类型，判断哪个不属于壳体结构（ D ）A、西瓜B、圆形陶瓷饰品C、贝类D、金字塔9.我们常用的A形梯不采用铅合金片，而是采用长方形截面的构件，这说明以下哪能个因素影响着结构的强度？（ B）A、材料B、形状 C 、构件 D、连接方式10、王燕要使客厅的茶几更具有欣赏价值，那么她应该侧重改变茶几的（ B）。

A、功能B、造型C、安全D、强度11、家用落地风扇的底座一般做得比较重，这是为了（ B ）。

A、增加风扇的强度B、增加电风扇的稳定性C、安装电线的需要D、更加美观12、在日常生活中，你所见到的以下哪一个结构是不属于利用不稳定的结构实现某些功能的。

( C )A、游乐设施的跷跷板功能结构；B、房间门口的活页功能结构；C、学校运动场的篮球架结构；D、圆珠笔的笔嘴结构。

必修2通用技术第1章《结构与设计》单元测试卷（含解析）一、选择题（本大题共13小题，共39.0分）1.如图所示的木制台灯，杆1和杆2间用螺栓和元宝螺帽进行紧固，以下说法不正确的是( )A. 杆1主要受弯曲B. 杆2主要受压C. 杆1与杆2的连接为刚连接D. 连接杆1和杆2的螺栓主要受剪切2.如图所示为高速指示牌结构示意图．杆1、杆2平行，与杆3成90°并牢固连接．当指示牌遭遇正面强风气候时，杆2与杆3的主要受力形式是（）A. 杆2受弯曲，杆3受弯曲、受扭转B. 杆2受拉，杆3受拉、受弯曲C. 杆2受弯曲，杆3受压、受弯曲D. 杆2受压，杆3受弯曲、受扭转3.如图为某抽屉隔板拼装出的组合空间，既节约了空间又减少了找寻物品的时间，设计该抽屉隔板时不需要考虑的因素是（）A. 隔板的形状B. 抽屉的尺寸C. 隔板的强度D. 抽屉的材质4.小王要在卫生间里设计一个浴巾架，用以悬挂毛巾．如图所示是小王从网上搜集的图片信息．之后小王对浴巾架进行了设计分析，下列分析不合理的是（）A. 由于卫生间里的湿度比较高，用料宜选用不锈钢材料B. 由于浴巾架安装在墙壁上，浴巾架应设计有相应的安装孔，方便固定安装C. 由于采用金属材料，所以浴巾架的各个构件间的连接不宜采用榫接D. 由于采用金属材料，所以浴巾架的各个构件间的连接不宜采用焊接5.如图所示，与一般的自行车不同，由于儿童的平衡能力相对比较弱，为了防止翻车，大多数儿童自行车的后轮两侧会各加一个小轮。

正常行驶时，两小轮不与地面接触；当车子左倾或右倾时，两轮中的一个就会接触地面，避免翻倒。

这是因为（）A. 轮子越多，结构形状越好，结构越稳定B. 增大了摩擦力，方便制动停车C. 降低了重心，增强了结构的稳定性D. 小车倾斜时增大了结构与地面的支撑面，增强结构的稳定性6.下列建筑结构中，其基本结构分类不正确的是（）A. B.C. D.7.如图是某笔记本电脑桌，在桌上放了两桶总质量为50千克的饮用水进行技术试验，下列说法正确的是（）A. 该技术试验测试的是结构的稳定性B. 从试验的方便性角度考虑，该技术试验可用虚拟试验法C. 该试验采用的技术试验方法是模拟试验法D. 最容易出现断裂的是桌脚8.如图所示是古代弓箭发射器，图中绞杆、绞轴、主弓的受力形式分别为（）A. 受拉、受拉、受拉B. 受弯曲、受扭转、受弯曲C. 受拉、受弯曲、受弯曲D. 受弯曲、受扭转、受拉9.如图所示是一款落地电风扇，下列说法不．合．理．的是A. 连接杆增加了支架的强度B. 支架采用轻质铝合金材料制作，稳定性好C. 风扇头与支架间采用铰连接，便于调节角度D. 立柱与底座间夹角θ略小于90°，增强稳定性10.如图所示是某同学自己制作的台灯。

《技术与设计》综合检测卷一、选择题1．如图所示是某夹持结构，当施加如图所示的力F时，下列说法正确的是（）A．物块被夹紧，拉杆受拉、连杆受弯曲，夹持杆受弯曲B．物块被夹紧，拉杆、连杆受压，夹持杆受压C．物块被放松，拉杆、连杆受拉，夹持杆受弯曲D．物块被放松，拉杆受拉、连杆受弯曲，夹持杆受弯曲2．如图所示的家用炒菜锅，锅的手柄和锅体的连接方式是（）A．胶连接B．钉连接C．铆连接D．榫连接3．如图所示是某卷材的印刷工序中采用的卷材张力控制系统示意图。

一般在材料放卷和收卷时，卷材的卷径会不断发生变化，而卷材的张力则随着卷径的变化而不断变化。

如不对卷材张力加以控制，严重时，卷材将有可能发生断裂。

图中，张力检出器检测卷材的实时张力信号传递给控制器A TC600经过PID处理后输出010V控制信号，经由功率放大后供给磁粉离合器或制动器以调整其输出力矩，以达到稳定的张力控制。

下列关于卷材张力控制系统分析中错误．．的是（）A．执行器是电动机、减速机B．被控对象是卷材C．该系统属于闭环控制系统D．控制量是磁粉制动器、离合器的输出力矩4．如图所示是某卷材的印刷工序中采用的卷材张力控制系统示意图。

一般在材料放卷和收卷时，卷材的卷径会不断发生变化，而卷材的张力则随着卷径的变化而不断变化。

如不对卷材张力加以控制，严重时，卷材将有可能发生断裂。

图中，张力检出器检测卷材的实时张力信号传递给控制器A TC600经过PID处理后输出010V控制信号，经由功率放大后供给磁粉离合器或制动器以调整其输出力矩，以达到稳定的张力控制。

从系统的角度分析，下列说法中不恰当．．．的是（）A．具有自动对卷材进行张力控制的功能，体现了系统的目的性B．张力检出器的检测精度是该系统优化的影响因素C．该卷材张力控制系统由磁粉制动器（离合器）、张力控制器、张力传感器、马达、卷材等设备组成D．该系统通过材料线速度与实际卷径计算出一个匹配频率设定值使收（放）卷的线速度与材料线速度基本匹配，体现了系统分析的科学性原则5．如图所示的连杆机构，在液压装置的作用下，该机构各连杆处于运动状态。

通用技术必修二结构与设计练习题1.分别在一根竹杆和一根同样尺寸的脆性塑料杆上不断加挂相同质量的重物，发现竹杆比脆性塑料杆能挂更多重物而不会断裂。

这说明材料影响结构的强度。

2.走钢丝的人手上拿着一条长棒的目的是支撑。

3.下列物体的结构类型中，金字塔不属于壳体结构。

4.常用的A形梯不直接采用铝合金片，而用长方形截面的铝合金构件。

这说明构件的形状影响着结构强度。

5.钢筋混凝土比无钢筋的水泥梁的抗弯强度更强。

6.为了方便城镇人使用水资源，设计出了水管输送方式。

设计的水管结构类型是实心。

7.设计一个方便人户外活动携带、卫生和保护环境的水壶，则该产品的结构应是折叠式不锈钢杯。

8.一组积木块能组装成多种建筑模型，这种“积木原理”说明了结构的一个重要特性是承载性。

9.可以用受力结构的稳定性来解释的事实是广告牌被台风吹倒。

10.我们所用的板凳属于框架结构。

11.在举办运动会的时候，运动员在单杠上做大回环姿势时，会使杠体产生弯曲变形。

12.下列属于拱结构特点的是有利于承载。

13.影响结构稳定性的因素有物体的形状、材料、材料之间的联接方式、物体重心的位置。

14.汽车的引擎盖在结构中属于框架结构类型。

15.建筑工程中广泛运用了三角形，房子、桥梁的桁架大多数是由多个三角形构成。

这是运用了三角形结实的原理。

16、基本的受力形式有拉力、压力、弯曲力、扭转力。

17、圆珠笔的笔嘴结构不属于利用不稳定的结构实现某些功能的。

18、飞机是受自然界事物结构启发而产生的结构。

19、电灯泡属于实体结构。

20、自行车的支撑架不是利用降低重心高度来实现其稳定状态的结构。

21、可以从技术和工艺两个角度来欣赏评价经典结构。

22、潜艇是受自然界事物的结构启发而产生的结构。

23、柱子主要受到弯曲力和压力。

24、用打气筒给自行车打气时，打气筒活塞杆的受力形式是上提时承受压力。

第一单元、结构与设计单元练习题班级姓名一、选择题：（每小题2分，共60分）１.下列结构是受自然界事物结构启发而产生的――――――――――――――――（）A、口杯B、衣服C、飞机D、手表２.我们所用的板凳属于――――――――――――――――――――――（）结构。

A、实心结构B、框架结构C、空心结构D、壳体结构3．悉尼歌剧院的外壳属于―――――――――――――――――――――――――（）A、实体结构B、框架结构C、壳体结构D、混合结构4．分析下列物体的结构类型，判断哪个不属于壳体结构――――――――――――（）A、头盔B、圆形陶瓷饰品C、贝类D、金字塔5．体操运动员在单杠上做大回环姿势时，会使杠体产生―――――――――（）变形。

A、拉伸B、弯曲C、压缩D、断裂6．上刀梯是是湘西苗族的传统活动，表演者为保证脚不受割伤，必须力求脚面垂直落在刀刃上，绝不滑动。

此时脚面承受―――――――――――――――――――――――（）A、拉力B、压力C、剪切力D、弯曲力7．我国塔式建筑的结构一般都是由上到下越来越大，这主要是考虑它的―――――（）A、稳定性B、强度C、美观性D、经济性8．走钢丝的人手上拿着一条长棒的目的是――――――――――――――――――（）A、美观B、重心低C、保护D、支撑9．可以用受力结构的稳定性来解释的事实是―――――――――――――――――( )A、拔河的绳子断裂B、鸡蛋在某种情况下可以承受很大的外力C、广告牌被台风吹倒D、耳机与电脑主机的插口接触不良，听不到音乐10.以下哪一个结构是不属于利用不稳定的结构实现某些功能的――――――――（）A、游乐设施的跷跷板功能结构B、房间门口的活页功能结构；C、学校运动场的篮球架结构D、圆珠笔的笔嘴结构。

11．影响结构稳定性的因素有――――――――――――――――――――――――（）①结构的形状②材料③支撑面积大小④物体重心的位置A、①②③B、②③C、①④D、①③④12．我们常用的A形梯不采用铝合金片，而是采用长方形截面的构件，这说明以下哪个因素―――――――――――――――――――――――――（）影响着结构的强度？A、材料B、形状 C 、构件 D、连接方式材料：人们最早利用混凝土的时候，只是把它当作人造石材。

训练8结构及其设计课时11.(2023浙江杭州模拟)一款折叠式台灯如图所示,下列关于该台灯结构分析合理的是()A.台灯展开至图示位置时支撑杆1仅受压B.底板1与底板2为静连接C.支撑杆2设计成H形主要为了实现折叠功能D.支撑杆1和支撑杆2可以采用铁钉连接2.制动演示机构如图所示,转轮转动过程中,在力F的作用下,机构处于制动状态,下列分析正确的是()A.拉杆受拉、连杆3受拉、连杆1受压、转轮受压B.拉杆受弯曲、连杆3受拉、连杆1受压、转轮受压受扭转C.拉杆受拉、连杆3受压、连杆1受拉、转轮受扭转D.拉杆受弯曲、连杆3受压、连杆1受拉、转轮受压受扭转3.(2023浙江强基联盟高三联考)某款平口钳的结构示意图如图所示,在扳动手柄,夹紧物块的过程中,下列对各个零部件主要受力形式及连接方式的分析正确的是()A.手柄受扭转,螺纹杆受扭转受压,螺纹杆与滑块之间是刚连接B.手柄受弯曲,螺纹杆受扭转受压,螺纹杆与滑块之间是铰连接C.手柄受弯曲,螺纹杆受扭转受拉,螺纹杆与滑块之间是刚连接D.手柄受扭转,螺纹杆受扭转受压,螺纹杆与滑块之间是铰连接4.(2022浙江宁波二模)如图所示的手动冲压装置,在力F1的作用下,冲杆对零件进行冲压,冲压完成后撤去F1,装置复位。

以下对该手动冲压装置的分析不正确的是()A.当冲杆上升复位时,弹簧主要受拉B.设计该装置时,可将装置整体重心偏左,以提高装置使用时的稳定性C.支撑臂材料可选用抗弯性好的金属,以提高装置的强度D.该装置只有销轴的连接处采用了铰连接5.如图所示的压紧机构,在力 F 的作用下,将物块压紧,下列分析正确的是()A.手柄受弯曲、构件1受压、构件2受弯曲B.手柄受拉、构件1受弯曲和受压、构件2受压和受弯曲C.手柄受弯曲、构件1受弯曲和受压、构件2受压D.手柄受拉、构件1受压、构件2受压和受弯曲6.如图所示的刹车机构,在力F的作用下,带动三角形板、连杆1、连杆2运动,左右闸瓦抱住转动轮,使转动轮停止转动。

单元检测题组时间:35分钟分值:58分一、选择题(每题2分,共54分)1.如图所示为某支架的试验方案,支架在同一垂直平面内对称放置。

立柱和转臂的主要受力形式是( )A.立柱受压、转臂受弯曲B.立柱受压、转臂受扭转C.立柱受扭转、转臂受弯曲D.立柱受弯曲、转臂受压答案 A 本题考查构件的受力基本形式。

立柱承受整体重力荷载,受力方向沿立柱向下,使立柱收缩,因此立柱受压;转臂一端悬空,受向下的力,因此转臂受弯曲。

综上所述,A项正确,B、C、D 项错误。

2.如图所示是一款创意三轮车葡萄酒瓶架。

若要提高它的稳定性,有效的改进措施是( )A.增加瓶筐材料的直径B.缩短前后轮的距离C.增大两后轮的直径D.增大两后轮的间距答案 D 本题考查影响结构稳定性的因素。

“增大两后轮的间距”将增大结构与地面的支撑面积,提高了结构的稳定性,因此D项正确;“增加瓶筐材料的直径”提高了结构的强度,因此A项错误;“缩短前后轮的距离”将减小结构与地面的支撑面积,降低了结构的稳定性,因此B项错误;“增大两后轮的直径”升高了结构的重心位置,降低了结构的稳定性,因此C项错误。

3.如图所示是用可再生纸板制作的台灯,采用折叠结构方便组装。

以下可以作为该台灯连接件的是( )A.膨胀螺栓B.螺栓螺母C.铁钉D.紧定螺钉答案 B 本题考查连接件的选择。

根据题干,台灯使用的材料为纸板且能够折叠。

B项能符合题干要求,因此B项正确;A项常用于水泥墙面,C项常用于木材,D项用于能攻出内螺纹的孔槽,均不符合题干要求。

因此A、C、D项错误。

4.如图所示的篮球架,仅考虑自重的情况下,下列受力分析中正确的是( )A.立柱受压,横梁受弯曲,拉杆受拉B.立柱受扭转,横梁受弯曲,拉杆受拉C.立柱受压,横梁受弯曲,拉杆受压D.立柱受压,横梁受拉,拉杆受压答案 A 本题考查构件的基本受力形式。

立柱承受整体重力荷载,受力方向沿立柱向下,使立柱缩短,因此立柱受压;横梁一端悬空,其重力荷载使其向下弯曲,因此横梁受弯曲;横梁弯曲时,拉杆受力沿拉杆且使拉杆伸长,因此拉杆受拉。

时间：2020/3/26 编制人：鲁硕 审核人：贾淑英 班级 组号 姓名1 2通用技术必修二 第一章 结构与设计 练习题1、分别在一根竹杆和一根同样尺寸的脆性塑料杆上不断加挂相同质量的重物，竹杆比脆性塑料杆能挂更多重物而不会断裂，说明了（ ）影响结构的强度。

A 、材料B 、结构的形状C 、构件横截面形状D 、构件的连接方式 2、走钢丝的人手上拿着一条长棒的目的是（ ）。

A 、美观B 、重心低C 、保护D 、支撑 3、下列物体的结构类型、判断哪个不属于壳体结构（ ）。

A 、摩托车头盔B 、圆形陶瓷饰品C 、贝类D 、金字塔4、常用的A 形梯不直接采用铝合金片，而用长方形截面的铝合金构件，这说明了（ ）影响着结构强度？A 、材料B 、构件的形状C 、重心的高低D 、连接方式 5、钢筋混凝土比无钢筋的水泥梁的（ ）强度更强。

A 、抗弯B 、抗压C 、抗拉D 、抗剪6、为了方便城镇人使用水资源，设计出了水管输送方式，设计的水管结构类型是（ ）。

A 、框架B 、壳体C 、实心D 、以上都不是7、设计一个方便人户外活动携带、卫生和保护环境的水壶，则该产品的结构应是（ ）。

A 、折叠式不锈钢杯B 、塑料壶C 、一次性杯D 、铁水壶8、一组积木块能组装成多种建筑模型，这种“积木原理”说明了结构的一个重要特性是（ ）。

A 、稳定性B 、承载性C 、结构对系统性能解释的事实 9、可以用受力结构的稳定性来解释的事实是（ ）。

A 、拔河的绳子断裂B 、广告牌被台风吹倒C 、鸡蛋在某种承受很大的外力D 、耳机与电脑主机的插口接触不良，听不到音乐 10、我们所用的板凳属于（ ）结构。

A 、实心结构B 、框架结构C 、空心结构D 、壳体结构11、在举办运动会的时候，运动员在单杠上做大回环姿势时，会使杠体产生（ ）变形。

A 、拉伸B 、弯曲C 、压缩D 、断裂 12、下列属于拱结构特点的是（ ）。

①矩形平面 ②美观 ③有利于承载A 、①②B 、①③C 、②③D 、①②③ 13、影响结构稳定性的因素有（ ）。

必修1《技术与设计1》单元测试卷一、选择题1．（2分）如图所示的家庭光伏发电设备，光伏组件吸收太阳光后产生直流电，逆变器将直流电转化为交流电供家庭使用，多余电量可上传至公共电网中．下列关于该发电技术的说法中正确的是（）A．所发的电既可家用，又可上传电网，体现了技术的综合性B．光伏发电受天气影响，体现了技术的两面性C．光伏发电促进了绿色能源的发展，有利于对自然的保护D．家庭光伏发电设备安装后，其技术专利权归家庭所有2．（2分）手机从大哥大（早期的大个头手机）发展到现在的智能触屏手机，经历了不断的创新设计．通常智能手机不仅能打电话，还能上网阅读学习各种知识．关于手机的发展下列说法错误的是（）A．手机的体积由大变小有赖于集成电路技术的进步B．手机快速更新换代有利于环境保护C．手机功能的不断增加丰富了人们的生活D．智能手机不仅能解放人，还能发展人3．（2分）常见拐杖基本上都以腋下肩关节和大臂关节提供支持，还必须双手紧握，相当不舒服。

如图所示是一款全新设计的以手肘为支撑点，绑在前臂上的拐杖，比现有产品要更灵活，更舒适，长时间的走路不易引起酸麻等疲劳状态，而且能够解放双手，完成一些必要工作；该拐杖高度可调节，适合不同身高的人使用。

针对该设计以下说法正确的是（）A．长时间的走路不易引起酸麻等疲劳状态，这实现了人机关系的舒适目标B．为了防滑，该拐杖使用橡胶垫，主要实现了健康的目标C．该拐杖高度可调节的设计，主要考虑到人的动态尺寸D．该拐杖解放了人的双手，体现了技术具有发展人的作用4．（2分）如图所示是一款水管密封试验装置．家庭装修时，为了快速检验水管的密封性，用该装置将管内水压加压到正常工作压力的2～3倍，并保压一段时间，根据压力变化情况判断水管是否泄漏．这种试验方法属于（）A．强化试验B．优选试验C．虚拟试验D．模拟试验5．（2分）某大学团队在设计与制作一款新型的ATM机（自动柜员机）时，提出了以下的要求，其中不属于人机关系要求的是（）A．假币检测并自动收缴功能B．容错功能（允许操作错误而不产生严重后果）C．良好而友善的信息交互界面D．活动屏幕与操控面板更方便残疾人使用6．（2分）大部分的超市购物车的轮子采用有凹槽的结构，从设计分析的角度，这主要是从哪个方面考虑的（）A．物B．环境C．人D．人机关系7．（2分）加工如图所示的榫接时，不需要用到的工具是（）A．木工凿B．木工锉C．木工刨D．木工锯8．（2分）如图所示为某公司新设计的一款智能自行车，它能够显示骑车消耗的卡路里，并能将太阳能转化成自行车的辅助动力，框架内有指纹锁装置，轮胎具有自膨胀充气的防穿刺功能．下列关于该自行车说法错误的是（）A．能显示消耗的卡路里，体现人机关系的信息交互B．有指纹锁装置，达到人机关系安全目标C．用太阳能作为动力，体现可持续发展的原则D．防穿刺功能，体现实用原则9．（2分）下边模型对应的三视图正确的是（）A．B．C．D．10．（2分）在通用技术实验室，要用铁质长方体工件加工成如图所示的零件，加工方法正确的是（）A．用直径为6mm的样冲冲出6mm的圆孔B．用手锯可以锯出宽为10mm，长为10mm的缺口C．用宽度为20mm，厚度为2mm的平挫挫出深2mm，宽20mm的槽D．用半径为10mm的圆锉锉出半径为10mm的圆弧11．（2分）如图所示是一款苹果削皮器，根据它的坐标评价图，下列有关该苹果消皮器的说法不恰当的是（）A．安全性一般B．维护很方便C．价格偏高D．操作简单12．（2分）如图所示是某个零件的尺寸标注，其中错误的是（）A．20的标注B．Φ12的标注C．15的标注D．Φ50的标注13．（2分）在小锤头上加工如图所示的腰形通孔，合理的加工方法是（ ）A ．用台钻钻孔，再用手锯锯割B ．用台钻钻孔，再用丝锥攻丝C ．用台钻钻孔，再用锉刀锉削D ．用手锯锯割，再用锉刀锉削14．（2分）如图所示是一模型的轴测图和主视图，那么该模型的左视图是（ ）A ．B ．C ．D ．15．（2分）某儿童玩具厂要设计生产如图所示的电动玩具车，会受到诸多因素的限制．以下并不是设计所受限制的是（ ）A ．国家对儿童玩具的技术规范B ．该厂技术力量C ．该厂生产条件与设备D ．该厂营销网络16．（2分）我国首架国产客机从上海飞往成都，正式交付给成都航空公司使用，标志着中国航空事业翻开崭新的一页。

技术与设计2——教材问题及部分习题参考答案第一单元结构与设计第一节常见结构的认识1．本节重要概念：结构、构件、实体结构、框架结构、壳体结构。

2.教材第2页中的几幅图生动、形象地说明结构广泛存在于自然界中。

3.教材第3页“案例分析”中的三个实例，均说明自然界动物、植物中存在的各种各样的结构可以用来为人类服务，人类可以从中获取感悟而解决某些技术问题，实现一些发明创造。

4.教材第3页“马上行动”受自然界事物结构的启发而产生的产品有船桨（鱼鳍）、人工冷光（萤火虫）、风筝（鹰）、锯（蝗螂臂或锯齿草）、车轮（随风旋转的飞蓬草）、潜水艇（海豚）、声呐（蝙蝠）、潜水用的脚蹼（鸭子）、潜水艇的流线型设计（鱼类）等。

本栏目的设置目的是让学生内化“自然界结构对技术领域的启发”，要养成对日常生活细心观察的意识和创新意识，知道解决技术问题不仅需要正确的方法，更要有持久的恒心和毅力。

5.无论是自然界的结构现象的举例，还是技术领域中的结构现象的举例，教材都注重了知识与技能、过程与方法、情感态度与价值观的统一。

6.教材第4页“阅读”1907年的魁北克大桥坍塌，被列为20世纪十大技术失误之一。

这里用反面例子来说明合理结构的重要性，给人以心灵的震撼，引起人们对结构的重视。

“阅读”为选学内容。

7.教材第4页“马上行动”自然界：地球的结构、金刚石的结构、树的结构……技术领域：汽车的结构、自行车的结构,2008年北京奥运会主体育场“鸟巢”的结构……社会领域：教育管理系统的结构、家庭的结构、企业的管理结构……8.从力学角度理解结构是一个难点，建议教师查阅有关结构力学和理论力学书籍，研究结构构件的受力以及基本受力形式。

应注意结构概念不能只局限于建筑结构的理解上。

9.教材第5页的插图，形象地说明了构件的受力形式。

10.教材第5页“马上行动”11．教材第6页“案例分析”这里侧重分析简易桥梁桥面的静态受力。

12.教材第6页“马上行动”吊兰的支撑架承受吊兰的拉力；桥墩承受来自桥面、桥上负载的压力，两端被托住的梁受到支撑力等。

高三通用技术二轮复习“结构与设计专题”一、知识回顾1、结构与力：事物的各个组成部分之间的有序搭配和排列。

从力学角度来说，结构是指可承受一定力的架构形态，它可以抵抗能引起形状和大小改变的力。

一般结构会受到以下五种力：拉力、压力、剪切力、弯曲力和扭转力。

2、结构的类型：（1）实体结构：结构体本身是实心的结构。

受力特点：外力分布在整个体积中。

如：铅球、实心墙、大坝、铁锤、冰ft、泰ft等。

（2）框架结构：结构体由细长的构件组成的结构。

受力特点：支撑空间而不充满空间。

如：栅栏、铁塔、脚手架、板凳、鸟巢、楼房、课桌、餐桌、床等。

（3）壳体结构：层状的结构。

受力特点：外力作用在结构体的表面上。

如：贝壳、飞机汽车的外壳、安全帽、鸡蛋、乒乓球、头盖骨、篮球等。

3、稳固结构的探析（1）结构与稳定性：结构在负载的作用下维持其原有平衡状态的能力。

影响因素：A、重心位置的高低：不倒翁、台扇的底座、茶几的下层用密度较大的材料做成、楼房浇注地基、篮球架底部加压石快等。

B、支撑面积的大小：三角架、A 字形梯、正立的瓶子比倒立的瓶子稳定等。

C、结构的形状：三角形最稳定、Z 字形屏风、梯形的水坝等（2）结构与强度：结构具有抵抗外力破坏的能力。

影响因素：A、结构的形状：（同一构件或材料的截面积越大越坚固、三角形最坚固）工字钢、每个面都是三角形的钻石、房梁和脚手架加斜梁等。

B、材料：材料不同强度不同。

合金钢>普通钢>铜>铸铁>松木>塑料。

C、构件之间的连接方式：榫接、铆接、胶粘、绳系、焊接、螺栓连接等。

铰连接：连接处不能相对移动，但可相对转动。

刚连接：连接处既不能相对移动，也不能相对转动。

4、简单结构的设计：考虑的主要因素如下图：5、简单结构赏析赏析结构设计作品,可从技术与文化两个角度进行。

（1）技术的角度主要有：结构功能、稳固耐用、造型设计的创意和表现力、材料使用的合理性，工艺制造的精湛程度等。

（2）文化的角度主要有：文化寓意与传达，公众认可的美学原则，反映的时代、民族、习俗方面的特征、结构的个性特征等。

必修1《技术与设计1》单元测试卷一、选择题1．（2分）如图所示的家庭光伏发电设备，光伏组件吸收太阳光后产生直流电，逆变器将直流电转化为交流电供家庭使用，多余电量可上传至公共电网中．下列关于该发电技术的说法中正确的是（）A．所发的电既可家用，又可上传电网，体现了技术的综合性B．光伏发电受天气影响，体现了技术的两面性C．光伏发电促进了绿色能源的发展，有利于对自然的保护D．家庭光伏发电设备安装后，其技术专利权归家庭所有2．（2分）手机从大哥大（早期的大个头手机）发展到现在的智能触屏手机，经历了不断的创新设计．通常智能手机不仅能打电话，还能上网阅读学习各种知识．关于手机的发展下列说法错误的是（）A．手机的体积由大变小有赖于集成电路技术的进步B．手机快速更新换代有利于环境保护C．手机功能的不断增加丰富了人们的生活D．智能手机不仅能解放人，还能发展人3．（2分）常见拐杖基本上都以腋下肩关节和大臂关节提供支持，还必须双手紧握，相当不舒服。

如图所示是一款全新设计的以手肘为支撑点，绑在前臂上的拐杖，比现有产品要更灵活，更舒适，长时间的走路不易引起酸麻等疲劳状态，而且能够解放双手，完成一些必要工作；该拐杖高度可调节，适合不同身高的人使用。

针对该设计以下说法正确的是（）A．长时间的走路不易引起酸麻等疲劳状态，这实现了人机关系的舒适目标B．为了防滑，该拐杖使用橡胶垫，主要实现了健康的目标C．该拐杖高度可调节的设计，主要考虑到人的动态尺寸D．该拐杖解放了人的双手，体现了技术具有发展人的作用4．（2分）如图所示是一款水管密封试验装置．家庭装修时，为了快速检验水管的密封性，用该装置将管内水压加压到正常工作压力的2～3倍，并保压一段时间，根据压力变化情况判断水管是否泄漏．这种试验方法属于（）A．强化试验B．优选试验C．虚拟试验D．模拟试验5．（2分）某大学团队在设计与制作一款新型的ATM机（自动柜员机）时，提出了以下的要求，其中不属于人机关系要求的是（）A．假币检测并自动收缴功能B．容错功能（允许操作错误而不产生严重后果）C．良好而友善的信息交互界面D．活动屏幕与操控面板更方便残疾人使用6．（2分）大部分的超市购物车的轮子采用有凹槽的结构，从设计分析的角度，这主要是从哪个方面考虑的（）A．物B．环境C．人D．人机关系7．（2分）加工如图所示的榫接时，不需要用到的工具是（）A．木工凿B．木工锉C．木工刨D．木工锯8．（2分）如图所示为某公司新设计的一款智能自行车，它能够显示骑车消耗的卡路里，并能将太阳能转化成自行车的辅助动力，框架内有指纹锁装置，轮胎具有自膨胀充气的防穿刺功能．下列关于该自行车说法错误的是（）A．能显示消耗的卡路里，体现人机关系的信息交互B．有指纹锁装置，达到人机关系安全目标C．用太阳能作为动力，体现可持续发展的原则D．防穿刺功能，体现实用原则9．（2分）下边模型对应的三视图正确的是（）A．B．C．D．10．（2分）在通用技术实验室，要用铁质长方体工件加工成如图所示的零件，加工方法正确的是（）A．用直径为6mm的样冲冲出6mm的圆孔B．用手锯可以锯出宽为10mm，长为10mm的缺口C．用宽度为20mm，厚度为2mm的平挫挫出深2mm，宽20mm的槽D．用半径为10mm的圆锉锉出半径为10mm的圆弧11．（2分）如图所示是一款苹果削皮器，根据它的坐标评价图，下列有关该苹果消皮器的说法不恰当的是（）A．安全性一般B．维护很方便C．价格偏高D．操作简单12．（2分）如图所示是某个零件的尺寸标注，其中错误的是（）A．20的标注B．Φ12的标注C．15的标注D．Φ50的标注13．（2分）在小锤头上加工如图所示的腰形通孔，合理的加工方法是（ ）A ．用台钻钻孔，再用手锯锯割B ．用台钻钻孔，再用丝锥攻丝C ．用台钻钻孔，再用锉刀锉削D ．用手锯锯割，再用锉刀锉削14．（2分）如图所示是一模型的轴测图和主视图，那么该模型的左视图是（ ）A ．B ．C ．D ．15．（2分）某儿童玩具厂要设计生产如图所示的电动玩具车，会受到诸多因素的限制．以下并不是设计所受限制的是（ ）A ．国家对儿童玩具的技术规范B ．该厂技术力量C ．该厂生产条件与设备D ．该厂营销网络16．（2分）我国首架国产客机从上海飞往成都，正式交付给成都航空公司使用，标志着中国航空事业翻开崭新的一页。

浙江省2023年高中通用技术（技术与设计1）测试卷一、选择题(本大题共20小题,每小题1.6分,共32分。

每小题列出的四个备选项中只有一个是符合题目要求的,不选、多选、错选均不得分)1.如图所示为一款倒置“Y”形梯,可以满足人们登高的需要。

以下说法不正确的是( )A.“Y”形梯的研发涉及材料学、力学等多学科知识,体现了技术的综合性B.可以满足人们登高的需要,体现了技术的目的性C.使用时发现其安全性低于普通梯子,体现了技术的实践性D.倒置“Y”形可以让梯子比较稳定2.如图所示为创意可折叠雨伞,以下分析不恰当的是( )A.无尖锐棱角设计,体现了安全目标B.质量比较轻,实现了技术规范原则C.有多种颜色供大家选择,主要考虑了人的心理需求D.可立在地上,体现了人机关系的高效目标3.如图所示是一个捡拾器结构示意图,主要方便清洁工对垃圾的捡拾。

手柄上装着手把,通过钢丝能够控制夹爪;夹爪内侧有防滑齿,有复位弹簧。

以下的设计是从“物”的角度考虑的是( )A.夹爪的防滑齿B.手把有一定弧度C.手把装在握把上方一定距离处D.手把通过拉绳控制夹爪张口大小4.如图所示的小木凳,其中凳腿的结构设计合理的是( )5.如图所示为储物柜盖板打开和合上时的示意图,盖板通过两侧板上的连接件连接柜体,那么右侧板上的连接件最合理的是( )6.如图所示是某电动剃须刀的模型。

该模型由电机、两个固定刀片(如图甲和图丙)和一个活动刀片(如图乙)等部件组成,活动刀片可以以固定刀片上的固定轴为限位左右滑动。

电机转轴末端截面为D字形,只能顺时针转动,电机转动带动连接件,连接件与活动刀片上安装孔相连,进而带动活动刀片左右移动,以实现剃须功能。

以下连接件设计方案合理的是( )7.小明发现桌面上的杂物很多,桌面整理好了,很快又乱成一团,他打算自己设计一个桌面收纳盒。

下列结构是收纳盒背后的两块木板垂直连接的方式,其中连接最可靠的方式是( )8.如图所示为学生用的伸缩式书立,可根据书本的数量左右伸缩,调节宽度。

设计图样的绘制单元测试一、选择题1．由于相关电子线路设计软件的开发，电路的设计告别了手绘时代。

用计算机设计并绘制电子线路图不仅效率高，还可以直接在计算机上进行仿真试验。

下列说法错误的是A．电子线路图属于技术图样B．电子线路设计软件使人们掌握了更先进的电子电路设计手段，为设计提供了发展空间C．电子电路的设计告别了手绘时代，说明技术的发展对设计产生重要影响D．在计算机上进行的电路仿真试验方法属于模拟试验法2．与草图相比，更能真实地表现产品的式样、材质和空间效果等的是()A．机械加工图B．剖视图C．透视效果图D．正等轴测图3．下列各图中不属于正等轴测图的是( )A．B．C．D．4．下列属于技术语言的有（）A．④B．②④C．①②④D．①②③④5．图中漏标的尺寸共有（）A．1处B．2处C．3处D．4处6．以下对图中尺寸标注的理解，正确的是()A．标注正确B．漏标2处C．R12错标D．多标1处7．如图所示为90度木工直角夹，通过转动手柄可将两根木条按直角固定，方便加工，下列尺寸中对人机关系有直接影响的是（）A．85mm B．110mm C．90°D．30mm8．通用技术实践课上，小明设计了如图所示的零件。

图中漏标的尺寸共有（）A．2 处B．3 处C．4 处D．5 处9．通用技术课上，小明设计了如图所示的零件，图中漏标的尺寸共有（）A．2处B．3处C．4处D．5处10．如图所示是某形体的轴测图，主视图和左视图，正确的俯视图是（）A．B．C．D．11．通用技术课上，小明设计了如图所示的零件（厚度为5mm）。

图中多标的尺寸共有（）A．1处B．2处C．3处D．4处12．在绘制机械图样时，粗实线主要用于画（）A．不可见轮廓线B．中心轴线C．尺寸界线D．可见轮廓线13．尺寸数字表示机件的真实大小，单位为（）时，在图中不标单位A．米B．分米C．厘米D．毫米14．图中多标的尺寸有（）A．1处B．2处C．3处D．4处15．右图为某模型的立体图，其正确的左视图是（）A．B．C．D．二、填空题16．某小区为加强安保，购买了一批摄像头。
