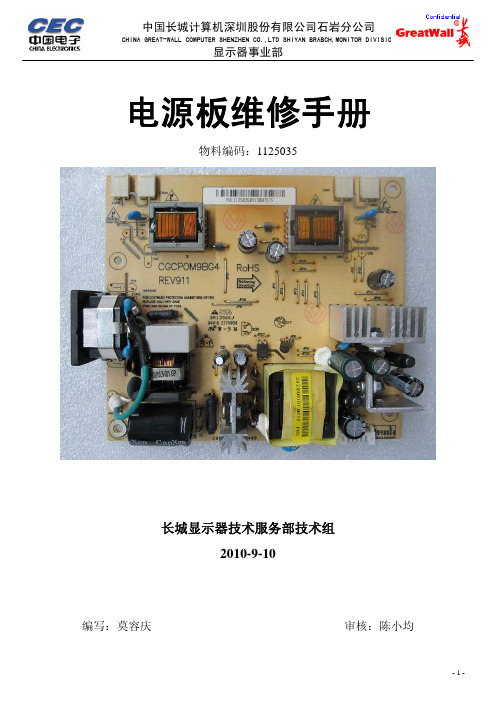

电源板维修手册

电子产品维修手册(范本模板)1. 修理前的准备工作在进行电子产品维修之前，您需要做一些准备工作。

请按照以下步骤操作：- 确保您已经阅读了产品的使用手册并熟悉了产品的功能和操作步骤。

- 准备必要的维修工具，如螺丝刀、电池测试仪等。

- 确保您在一个安全、干燥的地方进行维修，并使用防静电设备来保护电子元件。

2. 常见问题排查与解决在电子产品维修过程中，您可能会遇到一些常见问题。

以下是一些常见问题以及相应的解决方法：2.1 电源问题问题描述：电子产品无法开机或无法正常充电。

解决方法：- 检查电源适配器是否插入正常，尝试更换一个可靠的电源适配器。

- 检查电池是否正常工作，尝试更换电池。

- 检查电源线是否完好无损，尝试更换电源线。

2.2 屏幕问题问题描述：电子产品的屏幕显示不正常，如出现花屏、黑屏等情况。

解决方法：- 检查屏幕连接线是否插入正常，尝试重新插拔连接线。

- 检查屏幕是否受到外界磁场干扰，尝试将电子产品远离磁场。

- 如果问题仍然存在，建议联系售后服务中心进行进一步检修。

2.3 硬件故障问题描述：电子产品出现硬件故障，如无法读取存储设备、按键失灵等情况。

解决方法：- 检查存储设备的接口是否接触良好，尝试重新连接存储设备。

- 检查按键是否被卡住或损坏，尝试清洁按键或更换按键。

- 如果问题仍然存在，建议联系售后服务中心进行进一步检修。

3. 安全注意事项在进行电子产品维修时，请注意以下安全事项：- 使用合适的防静电设备，以避免静电对电子元件的损坏。

- 执行维修工作时，确保电子产品已断电并已拔掉电源插头。

- 遵循产品使用手册中的安全操作指南，避免造成意外伤害。

注意：本文档为范本模板，具体电子产品维修步骤和注意事项可能因产品而异，请根据实际情况进行相应调整和补充。

电路板故障维修手册在现代科技高度发达的社会中，电路板被广泛应用于各个行业和领域，它是电子产品中不可或缺的重要组成部分。

然而，由于各种原因，电路板故障是一个常见且困扰人们的问题。

为了帮助大家更好地理解和解决电路板故障，本手册将详细介绍电路板故障的常见类型、诊断方法和维修技巧。

一、常见的电路板故障类型1.电源问题：电源电压异常、电源接触不良等。

2.元件故障：电容量变小、电阻值偏离正常范围、二极管失效等。

3.连接问题：焊点异常、插头松动等。

4.短路问题：电路板上两个或多个不应该相连的点发生了短路。

5.开路问题：电路板上两个相应相连的点断开了。

二、电路板故障的诊断方法1.外观检查：首先检查电路板的外观，寻找烧焦、腐蚀或其他物理损伤等迹象。

2.测量电压：使用万用表进行电压测量，判断电源电压是否正常。

3.测量电流：通过对电路板的电流进行测量，判断是否存在短路或其他异常情况。

4.替换元件：对于疑似故障的元件，可以尝试替换为新的元件，观察问题是否得到解决。

5.信号跟踪：利用示波器等仪器对电路板上的信号进行跟踪，找出信号中断或异常的位置。

三、电路板故障的维修技巧1.焊接技巧：掌握良好的焊接技巧，确保焊点牢固可靠。

2.元件更换：在更换元件时，要注意选择合适的替代元件，并注意正确安装。

3.短路处理：对于存在短路的问题，可以使用隔离纸或覆铜网进行隔离。

4.测试设备：准备好常用的测试设备，例如万用表、示波器等，便于故障的诊断和维修。

5.防护措施：在维修电路板时，要注意安全防护，避免触电和其他意外伤害。

总结：电路板故障维修需要一定的技术和经验，除了上述提到的常见故障类型、诊断方法和维修技巧外，实际维修过程中还需要根据具体情况做出判断和处理。

如果遇到复杂的故障问题，建议向专业维修人员寻求帮助。

希望本手册能够为大家在电路板故障维修方面提供一定的参考和指导，让我们更好地应对和解决电路板故障问题。

电子产品维修手册范本电子产品维修手册第一章：简介本手册旨在为用户提供电子产品维修的相关指导和说明。

通过本手册，您将能够了解电子产品的基本构造、常见故障以及相应的维修方法。

第二章：安全注意事项在进行电子产品维修时，请务必遵守以下安全注意事项：1. 在维修前断开电源并确保设备处于关闭状态。

2. 使用绝缘工具以防止电击。

3. 维修过程中避免触碰带电部件，尤其是高压元器件。

4. 切勿让金属工具接触电路板，防止短路或损坏元器件。

5. 若发现电子产品冒烟、散发焦味或其他异常情况，请立即暂停维修并咨询专业技术人员。

第三章：工具准备在进行电子产品维修前，请确保您准备了以下工具：1. 维修工具套装：包括螺丝刀、挂钩工具、吸盘等。

2. 静电防护工具：如防静电腕带、防静电垫等。

3. 清洁用品：如清洁剂、刷子、棉签等。

4. 备用元器件：根据常见故障情况备有常用的电子元器件。

第四章：常见故障及解决方法1. 电池无法充电故障可能原因：- 充电器故障- 电池老化- 充电接口松动解决方法：- 更换充电器- 更换电池- 清洁充电接口或修复松动部件2. 屏幕显示异常故障可能原因：- 屏幕损坏或破裂- 显卡故障- 显示驱动程序问题解决方法：- 更换屏幕- 更新或重新安装显示驱动程序- 检查和更换显示相关的电子元器件3. 电子产品无法开机故障可能原因：- 电源供应故障- 硬件故障- 软件冲突解决方法：- 检查电源连接和线路- 检查电源配件是否损坏- 诊断和修复硬件故障- 软件重装或更新4. 声音质量差故障可能原因：- 声卡故障- 喇叭或耳机损坏- 音频驱动程序问题解决方法：- 检查声卡连接- 更换喇叭或耳机- 更新或重新安装音频驱动程序第五章：维修案例分析以下是一些常见电子产品维修案例，通过分析这些案例，您可以更好地理解故障排除和解决问题的方法。

案例一：手机屏幕黑屏故障原因：屏幕连接线脱落解决方法：重新连接屏幕连接线或更换屏幕。

案例二：笔记本电脑开机后自动关机故障原因：散热系统堵塞导致过热保护解决方法：清理散热系统或更换散热器。

电源维修手册一、引言电源在现代科技中扮演着重要的角色。

无论是家庭用电还是工业生产，都离不开稳定可靠的电源供应。

然而，由于各种原因，电源设备可能会出现故障，需要进行维修。

本手册旨在提供电源维修的详细指导，帮助读者快速定位故障，并进行有效修复。

二、电源基础知识在进行电源维修之前，我们有必要了解一些基础知识。

电源通常由变压器、整流器、滤波器、稳压器和保护电路等组成。

了解每个组成部分的功能和工作原理，能够帮助我们更好地诊断和排除故障。

三、常见故障与排除1. 电源无法开启- 检查电源插头是否接触良好，是否插入插座。

- 检查电源线是否受损，是否有断路情况。

- 检查电源开关是否正常工作，可以尝试更换开关。

2. 电源输出电压不稳定- 检查变压器是否工作正常，是否有异常噪声。

- 检查整流器和滤波器是否损坏，需要仔细检查焊接和连接处。

- 检查稳压器是否工作正常，可以尝试调节稳压器电压。

3. 电源过载保护触发- 检查负载是否超出电源额定功率，需要适当减少负载。

- 检查保护电路是否损坏，需要修复或更换保护元件。

4. 其他故障- 如果以上故障排除后仍然无法解决问题，需要进一步检查电源电路板，查找可能存在的焊接问题或元件损坏。

四、维修工具和安全注意事项进行电源维修需要一些基本工具，例如万用表、电烙铁、螺丝刀等。

在使用这些工具时，务必注意安全事项：- 在修复电源之前，必须断开电源并确保电源放电完全。

- 使用带绝缘手柄的工具，避免电击风险。

- 尽量在干燥、通风良好的地方进行维修，避免发生火灾或其他意外事故。

五、常见电源故障案例分析通过具体的案例分析，我们可以更加深入地理解电源维修的过程。

以下是两个常见故障案例的分析和解决方法：案例一：电源无法开启故障现象：电源无法开启，无任何显示和响应。

分析与解决方法：首先检查电源插头和电源线是否连接良好，确认供电是否正常。

然后使用万用表检查电源开关是否正常工作，如有需要，更换开关。

如果以上方法均无效，进一步检查电路板焊接是否良好，修复或更换焊接不良的元件。

电源板维修手册电源板维修手册1、引言本文档旨在提供有关电源板维修的详细指导，适用于各种类型的电源板。

本手册包含了维修过程的步骤、注意事项和常见故障的解决方案。

请在进行维修工作之前仔细阅读本手册，并理解其中的内容，以确保正确且安全地进行维修工作。

2、安全注意事项在进行电源板维修之前，请务必遵守以下安全注意事项：2.1、在工作区域内使用所需的个人防护装备，包括护目镜、耳塞和防护手套。

2.2、在开始维修之前，确保电源已断开，避免触及高压部件。

2.3、确保工作区域干燥且通风良好，以防止意外发生。

2.4、在维修期间，避免直接接触电子组件，以防止静电放电导致损坏。

2.5、使用正确的工具和设备，且确保其工作正常，以避免意外伤害。

3、维修流程3.1、故障诊断3.1.1、收集故障现象的详细描述，并检查电源板是否正常工作。

3.1.2、检查电源板上的指示灯、开关和连接口以寻找任何物理损坏迹象。

3.1.3、运行诊断程序，以检测可能的故障模式和错误代码。

3.2、维修步骤3.2.1、准备维修工具和材料，包括替换电子组件和焊接设备。

3.2.2、断开电源并拆卸电源板，注意标记和记录拆卸顺序。

3.2.3、检查电源板上的电子组件，寻找任何物理损坏或烧毁的部件。

3.2.4、使用万用表或示波器测试电子组件，以确认其工作状态。

3.2.5、替换损坏或烧毁的电子组件，注意正确安装和连接方式。

3.2.6、使用焊接设备进行焊接修复，确保焊点牢固且没有短路或冷焊现象。

3.2.7、重新组装电源板，并确保所有连接正确、牢固。

3.2.8、进行电源板的功能测试，确保修复是否成功。

4、常见故障及解决方案4.1、电源板无法开启4.1.1、检查电源开关是否正常工作。

4.1.2、确保电源插头已正确连接到电源插座。

4.1.3、检查电源线路，查找可能的短路或断路情况。

4.2、电源板过热4.2.1、清洁电源板表面并确保通风良好。

4.2.2、检查电源风扇是否正常工作，如有必要，更换损坏的风扇。

电压力锅电路板维修手册电压力锅是传统高压锅与电饭锅的升级换代产品，它结合了压力锅与电饭锅的优点，使用弹性压力操纵，动态密封，外旋盖、位移可调控电开关等新技术、新结构，全密封烹调、压力连续可调，完全解决了压力锅的安全问题，解除了普通压力锅困扰消费者多年的安全隐患；其热效率大于80%，省时省电（比普通电饭锅节电30%以上）。

电压力锅的确是一个比较有用的烹调器具。

它具有其它烹调器具无法比拟的优势，能满足多方面的烹饪需要，能快速、安全、自动实现多种烹调方式，其节能、营养的特性是现代人追求的方向。

（本段来自百度词条）1使用及保养说明电压力锅，顾名思义，有电有高压（这里指高气压而不是高电压），事实上捎带还有高温。

假如仅把它当成普通锅使用，那可能忽略了一些可能威胁到人身与财产安全的事项。

关于能量过于集中的设备一定要小心使用，以防其能量快速释放做功过程中伤及无辜。

1.1电压力锅的正确操作方法①使用前认真阅读产品说明书，熟悉电压力锅所具有的功能与注意事项。

②使用前务必检查被使用电源的插座及线路是否满足电压力锅正常工作时所需要的条件。

③电压力锅的按键为轻触开关，有的高档机型还使用了触摸屏操纵技术，因此对操纵面板上的按键操作应注意不要用力过大（或者长按），以免损坏按键或者缩短按键使用寿命。

④不要在电压力锅工作时打开上盖，这样会影响电压力锅的温度感应系统，从而影响米饭烹饪效果。

⑤不要用热水或者低温冷水来煮饭，这样会影响温操纵的感温推断，从而使煮饭效果变差。

⑥请勿在电压力锅煮饭一次饭后立即再煮下一锅，应该接“保温/关”键，使电压力锅回到待机状态，等待15分钟以上，使热盘冷却后，再煮下一锅。

⑦在电压力锅工作前，请检查内锅、密封圈、排气阀是否到位，用毛巾轻轻抹掉内锅底部的水分或者异物，并检查合盖是否到位，以免引起事故。

1.2电压力锅的日常使用保养①将内锅从电压力锅内取出，用家用洗洁精洗衣干净前用清水冲洗，然后用干软布擦干。

②切忌用金属擦或者其它粗硬的洗具擦内锅，以免损伤内锅。

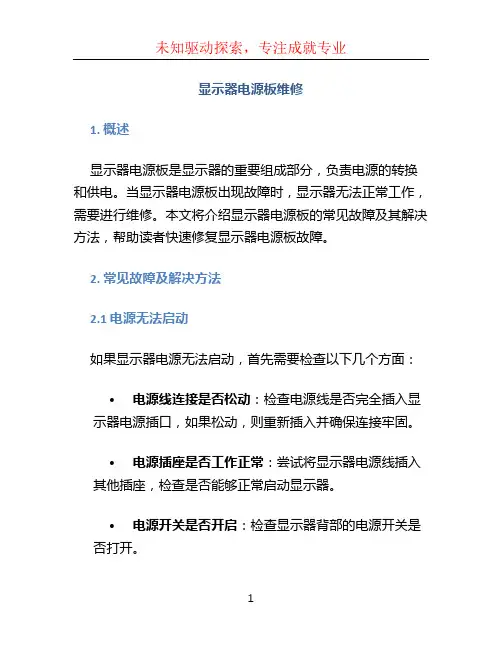

显示器电源板维修1. 概述显示器电源板是显示器的重要组成部分，负责电源的转换和供电。

当显示器电源板出现故障时，显示器无法正常工作，需要进行维修。

本文将介绍显示器电源板的常见故障及其解决方法，帮助读者快速修复显示器电源板故障。

2. 常见故障及解决方法2.1 电源无法启动如果显示器电源无法启动，首先需要检查以下几个方面：•电源线连接是否松动：检查电源线是否完全插入显示器电源插口，如果松动，则重新插入并确保连接牢固。

•电源插座是否工作正常：尝试将显示器电源线插入其他插座，检查是否能够正常启动显示器。

•电源开关是否开启：检查显示器背部的电源开关是否打开。

如果上述检查都正常而显示器仍无法启动，可能是电源板损坏。

此时需要进行电源板的维修或更换。

2.2 电源闪烁或不稳定如果显示器电源灯闪烁或电源不稳定，可能是电源板存在问题。

以下是一些常见的解决方法：•检查电源供应是否稳定：使用万用表或电压表测量显示器电源输出端，判断电压是否处于正常范围内。

如果电压波动较大，可能是电源电容老化导致，需要更换电容。

•检查电源线路是否短路：使用万用表或电阻测试仪检查电源板上的电路是否存在短路。

如果有短路现象，需要找到短路点并修复。

•检查电线是否损坏：检查电源线及接线端口是否有破损或烧焦现象。

如发现损坏，需要更换电线或修复接线端口。

如上所述的解决方法不能解决问题，可能是电源板内部元件出现问题，建议将电源板交给专业维修人员进行检修。

2.3 无输出信号如果电源正常工作但显示器无输出信号，有以下几个可能的原因和解决方法：•检查信号线是否连接正常：确认信号线（一般为VGA或HDMI线）是否完全插入显示器和计算机或其他信号源。

松动或接触不良会导致无输出信号。

•检查显示器输入源设置：确认显示器的输入源设置是否正确。

有些显示器有多个输入通道，需要手动选择正确的通道。

•尝试更换信号线：如果之前的信号线有损坏或存在问题，尝试使用其他可靠的信号线进行连接。

本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品而存在的潜在危害提出警告或提醒。

电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。

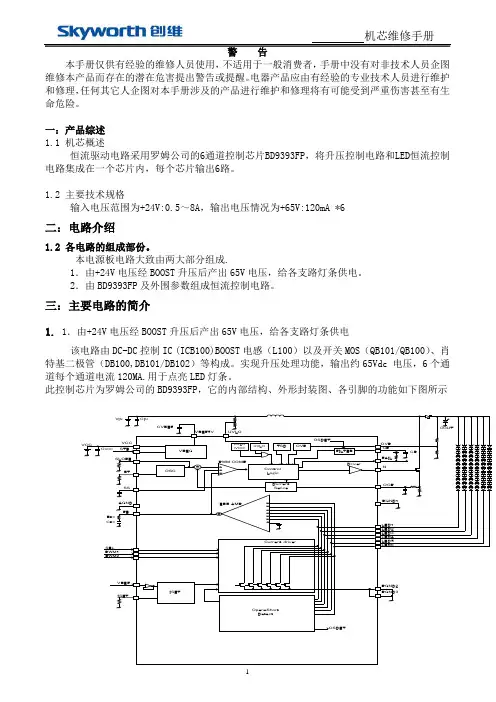

一：产品综述1.1 机芯概述恒流驱动电路采用罗姆公司的6通道控制芯片BD9393FP，将升压控制电路和LED恒流控制电路集成在一个芯片内，每个芯片输出6路。

1.2 主要技术规格输入电压范围为+24V:0.5～8A，输出电压情况为+65V:120mA *6二：电路介绍1.2 各电路的组成部份。

本电源板电路大致由两大部分组成.1．由+24V电压经BOOST升压后产出65V电压，给各支路灯条供电。

2．由BD9393FP及外围参数组成恒流控制电路。

三：主要电路的简介1. 1．由+24V电压经BOOST升压后产出65V电压，给各支路灯条供电该电路由DC-DC控制IC (ICB100)BOOST电感（L100）以及开关MOS（QB101/QB100）、肖特基二极管（DB100,DB101/DB102）等构成。

实现升压处理功能，输出约65Vdc 电压，6个通道每个通道电流120MA.用于点亮LED灯条。

此控制芯片为罗姆公司的BD9393FP，它的内部结构、外形封装图、各引脚的功能如下图所示外形封装图芯片的引脚及引脚功能介绍第一脚：GND接地脚第二脚：OUT驱动输出脚第三脚：SEL选择通道脚，此芯片有三种输出通道情况，通过调该脚的电平可实现，加以5V为输出4路、到地为输出6路、开路为输出5路。

第四脚：FALL 当后级输出电路出问题时，会给该脚提供一个错误的信号，使芯片停止驱动输出，达到保护MOS管的作用。

第五脚：UVLO 输入电压欠压保护脚。

第六脚：PWM1 调光1第七脚：PWM2 调光2第八脚：VCC 电压供电脚，9～35V第九脚：STBY 开机高电平信号第十脚：VREF5V 芯片内置提供5V电压输出，给外围相关电路供电。

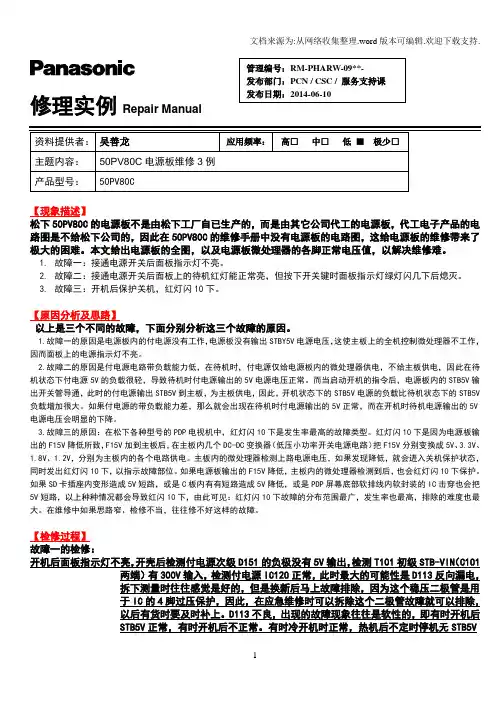

修理实例Repair Manual【现象描述】松下50PV80C 的电源板不是由松下工厂自已生产的，而是由其它公司代工的电源板，代工电子产品的电路图是不给松下公司的，因此在50PV80C 的维修手册中没有电源板的电路图，这给电源板的维修带来了极大的困难。

本文给出电源板的全图，以及电源板微处理器的各脚正常电压值，以解决维修难。

1. 故障一：接通电源开关后面板指示灯不亮。

2. 故障二：接通电源开关后面板上的待机红灯能正常亮，但按下开关键时面板指示灯绿灯闪几下后熄灭。

3. 故障三：开机后保护关机，红灯闪10下。

【原因分析及思路】以上是三个不同的故障，下面分别分析这三个故障的原因。

1.故障一的原因是电源板内的付电源没有工作，电源板没有输出STBY5V 电源电压，这使主板上的全机控制微处理器不工作，因而面板上的电源指示灯不亮。

2.故障二的原因是付电源电路带负载能力低，在待机时，付电源仅给电源板内的微处理器供电，不给主板供电，因此在待机状态下付电源5V 的负载很轻，导致待机时付电源输出的5V 电源电压正常。

而当启动开机的指令后，电源板内的STB5V 输出开关管导通，此时的付电源输出STB5V 到主板，为主板供电，因此，开机状态下的STB5V 电源的负载比待机状态下的STB5V 负载增加很大。

如果付电源的带负载能力差，那么就会出现在待机时付电源输出的5V 正常，而在开机时待机电源输出的5V 电源电压会明显的下降。

3.故障三的原因：在松下各种型号的PDP 电视机中，红灯闪10下是发生率最高的故障类型。

红灯闪10下是因为电源板输出的F15V 降低所致，F15V 加到主板后，在主板内几个DC-DC 变换器（低压小功率开关电源电路）把F15V 分别变换成5V 、3.3V 、1.8V 、1.2V ，分别为主板内的各个电路供电。

主板内的微处理器检测上路电源电压，如果发现降低，就会进入关机保护状态，同时发出红灯闪10下，以指示故障部位。

电路板维修手册引言：电路板是电子设备中非常重要的组成部分，它承载和连接各种电子元器件，保证设备的正常运行。

然而，电路板也可能会出现故障，需要进行维修。

本手册将向您介绍一些常见的电路板故障及其维修方法，帮助您更好地了解和处理电路板故障。

一、电路板故障的诊断与排除1. 仪器准备在进行电路板故障诊断时，需要准备一些常用的仪器，包括万用表、示波器、逻辑分析仪等。

这些仪器将有助于我们检测电路板上各个电子元器件的状态。

2. 测试方法（1）测试电源电压首先，我们需要测试电路板上的电源电压是否正常。

使用万用表或示波器，分别测量电源端的电压，确保其符合设备规格要求。

如果电压不稳定或超出范围，可能是电源模块出现故障，需要进行进一步的检修或更换。

（2）检测元器件通过逐一检测电路板上的元器件，可以发现其中是否有损坏的元件。

使用万用表测量电阻、电容等参数，或者使用示波器观察信号波形，可以帮助我们找到可能存在问题的元器件。

一旦发现故障元件，需要进行替换或修复。

（3）查找焊接问题有时，电路板上的焊接问题也会导致故障。

我们可以通过目测或借助显微镜来检查焊接点的接触情况和焊接质量。

如果发现焊接点松动、焊盘受损或焊接质量不良，需要重新焊接或修复。

二、常见电路板故障及处理方法1. 电路板无法上电（1）检查电源连接：确保电源线连接正确，没有断开或接触不良。

（2）检查保险丝和开关：检查电路板上的保险丝是否烧断或开关是否处于开启状态。

（3）检测电源模块：使用万用表测试电源模块的输出电压是否正常。

2. 短路故障（1）检查电路板上的元器件是否损坏或短路。

（2）检查焊盘和焊点是否有接触不良引起的短路。

（3）使用短路定位仪寻找短路点，以便精确进行修复。

3. 信号传输异常（1）检查连接线是否插好、接触良好。

（2）使用示波器观察信号波形，检测信号线路上是否存在异常。

（3）检查信号线路上的元器件是否损坏或失效，进行修复或更换。

4. 裂纹或损坏（1）查找裂纹或损坏的位置，用显微镜进行仔细观察。

目录第一部分基础知识了解-------------------------------------------------------------------------6 第一章电子元器件-------------------------------------------------------------------------6 第一节保险丝（管）-------------------------------------------------------------------6 第二节电阻器----------------------------------------------------------------------------7 第三节电容器---------------------------------------------------------------------------13 第四节磁性元件------------------------------------------------------------------------15 1：电感-------------------------------------------------------------------------------152：变压器----------------------------------------------------------------------------17 第五节二极管-----------------------------------------------------------------------------1 91: 二极管------------------------------------------------------------------------------1 92: 二极管的分类---------------------------------------------------------------------20 第六节开关管----------------------------------------------------------------------------24 1: 三极管------------------------------------------------------------------------------2 42: 三极管做开关管------------------------------------------------------------------26 3: MOS管做开关管-----------------------------------------------------------------27 第七节集成电路------------------------------------------------------------------------29 1: 集成电路-----------------------------------------------------------------------------2 92: PC电源常用集成电路功能简述------------------------------------------------29第二章有关直流稳压电源知识了解---------------------------------------------------43第一节: 相关基础电路了解------------------------------------------------------------431 交流电与直流电-------------------------------------------------------------------432 整流电路----------------------------------------------------------------------------443 滤波电路----------------------------------------------------------------------------454 电阻分压电路----------------------------------------------------------------------47 第二节稳压电源发展过程------------------------------------------------------------491 简单的交流变直流电源------------------------------------------------------------492 稳压管稳压电路---------------------------------------------------------------------493 串联式稳压电路---------------------------------------------------------------------504 三端稳压块式稳压电路------------------------------------------------------------51第三章有关开关稳压电源知识了解----------------------------------------------------53第一节电压转换类型-------------------------------------------------------------------53 1: AC---AC转换器-------------------------------------------------------------------53 2: AC---DC转换器-------------------------------------------------------------------54 3: DC---DC转换器-------------------------------------------------------------------54 4: DC---AC转换器-------------------------------------------------------------------55 第二节开关电源的拓扑方式-----------------------------------------------------------561: 单端反激式-------------------------------------------------------------------------56 2: 单端正激式-------------------------------------------------------------------------56 3: 推挽式-------------------------------------------------------------------------------574: 半桥式-------------------------------------------------------------------------------585: 全桥式-------------------------------------------------------------------------------58第三节开关电源的调制方式-----------------------------------------------------------591: 脉宽式--------------------------------------------------------------------------------592: 脉频式--------------------------------------------------------------------------------613: 脉宽脉频调制方式-----------------------------------------------------------------61 4: 脉冲幅度调制方式-----------------------------------------------------------------61 5: 占空比--------------------------------------------------------------------------------61第四节稳压------------------------------------------------------------------------------6 2第四章PC电源的技术指标了解---------------------------------------------------65第一节PC电源的作用与时序了解-------------------------------------------------65第二节PC电源的一些技术指标-----------------------------------------------------661：PC电源的调整率-----------------------------------------------------------------66 2：PC电源输出直流电压的规定围--------------------------------------------673：输出纹波电压---------------------------------------------------------------------67 4：时间常数---------------------------------------------------------------------------68 5：电源效率---------------------------------------------------------------------------71 6：待机功率损耗---------------------------------------------------------------------71 7：温度特性---------------------------------------------------------------------------71 8：认证的了解-------------------------------------------------------------------------71 第三节PC 电源的保护功能----------------------------------------------------------72第四节PC电源的输出线材及端子--------------------------------------------------73第五章维修方法与技巧-----------------------------------------------------------------74 第一节维修工具与仪器--------------------------------------------------------------741: 常用工具和仪器使用------------------------------------------------------------742: 自制保护性开关系统------------------------------------------------------------75第二节维修方法与技巧----------------------------------------------------------------77 第三节维修PC电源的注意事项-----------------------------------------------------79第二部分航嘉PC电源原理与维修实例----------------------------------------------------80第一章PC电源整机工作原理简述----------------------------------------------------80第一节工作原理方框图简述---------------------------------------------------------80第二节各部分电路原理简述---------------------------------------------------------82第三节PC开关电源整机维修分析思路简述--------------------------------------99第二章AC输入回路及整流滤波电路-----------------------------------------------100第一节: 普通的AC输入及整流滤波电路-----------------------------------------100第二节220VAC与110VAC的转换-----------------------------------------------101第三节有源PFC电路特点简介---------------------------------------------------102第三章: +5VSB电路简介----------------------------------------------------------------103 第一节: 以分立元件组成的+5VSB电路--------------------------------------------103第二节: 以DL0165为芯片组成的+5VSB电路-----------------------------------104第三节: 以DM311为芯片组成的+5VSB电路------------------------------------105第四节: 以5L0165为芯片组成的+5VSB电路------------------------------------106第四章AC输入电路及+5VSB电源的维修实例-----------------------------------106第五章主开关及输出电路简介---------------------------------------------------------127第一节：HK328-51AP系列-----------------------------------------------------------127第二节：HK280-22GP系列---------------------------------------------------------133第三节：BS2000系列----------------------------------------------------------------134 第四节：HK500-52SP系列---------------------------------------------------------第五节：单端正激式电源了解-----------------------------------------------------141第六章：主开关及输出电路维修实例-----------------------------------------------145附：IC4（KA7500B0和IC5(LM339)工作时的一些数据参数-----------------------128 附：在ATX电源中TL494（7500）各脚的作用-----------------------211想想刚刚动了什么东西了？光耦是的光耦，思路一来顺着光耦1 . 2的脚查到，查到一个228K 电阻拆下来测228.2 K 完好再查发现连着一个WL431 马上同质换。

警告本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品而存在的潜在危害提出警告或提醒。

电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。

1 产品综述1.1 电源概述该款电源为32寸通用新标准电源接口；整机待机功耗≤0.5W （+5V DC Load 40mA）；保护功能齐全；低成本；方案架构成熟；电压范围为90-264V宽电源电压输入。

1.2 主要技术规格1.2.1 输入特性输入电压90V（交流）---264V（交流）标称输入100V（交流）---240V（交流）频率范围50Hz/60Hz±5%满载输入电流2Amax at 90VAC input & full load condition浪涌电流50Atyp peak, 120Vac; 100Atyp peak, 220Vac效率82%min @ 115Vac,Full Load谐波电流Meet GB17625.1-1998/IEC61000-3-2 class D泄漏电流Less Than 0.75mA, 230Vac input待机功耗≦0.5W, 240Vac input,+5VDC 40mA Load输入保险T3.15AH/250Vac1.2.2 输出特性输出电压调整率最小电流额定电流峰值电流+24V +24V±5% 0.1A 2.0A 2.5A+12V +12V±5% 0.1A 3.0A 4.0A+5VSB +5V±5% 0.1A 0.5A 1.0A备注：脉宽小于100毫秒。

1.2.3 输出纹波和噪声Output V oltage Ripple & Noise (Max.)+24V 240mVp-p@25℃; 350mVp-p@-10℃+12V 120mVp-p@25℃; 200mVp-p@-10℃+5VSB（Option）100mVp-p@25℃; 200mVp-p@-10℃;Note: 1)示波器带宽须设置在20兆赫兹。

电子产品维修手册(标准版)
概述
本维修手册提供了关于电子产品维修的基本原则和步骤，以帮
助维修人员进行准确和高效的维修工作。

本手册适用于常见的电子
产品，包括但不限于手机、电脑、平板等。

维修前的准备工作
1. 安全措施：在进行维修工作前，确保自己和周围环境的安全，包括戴上绝缘手套，断开电源等。

2. 工具准备：准备常用维修工具，如螺丝刀、扳手、钳子等。

维修步骤
1. 问题分析：准确识别电子产品的问题所在，并记录下来。

2. 打开产品：根据产品的拆卸方法，小心打开外壳，以便进一
步检查内部组件。

3. 检查组件：仔细检查各个组件，包括电池、主板、显示屏等，观察是否有松动、损坏或烧毁等情况。

4. 测试连接：检查各个连接线，确保它们牢固连接，没有接触
问题。

5. 修复或更换：根据问题的具体情况，进行修复或更换受损的组件。

6. 清洁和组装：在维修完成后，清洁各个组件，并按照原来的顺序组装电子产品。

7. 功能测试：重新连接电源，进行功能测试，确保修复工作正常完成。

8. 整理和归档：整理维修过程中记录的信息和维修工具，归档相关文件和报告。

注意事项
- 在维修过程中，遵循妥善处理电子产品的原则，确保不会进一步损坏或危害人身安全。

- 如遇到复杂或不确定的问题，请寻求专业人士的帮助。

- 使用正版工具和备件，以获得更好的维修效果和保证。

维修手册的内容仅供参考，具体维修工作应根据实际情况进行调整和执行。

在进行维修工作时，请始终遵循相关法律法规和安全规范。

维修指导书产品型号：通信用开关电源HD4820-5ONU4820HD4825文件名称：开关电源维修操作指导书河南电信技术有限公司彭博136638691995一、本手册版权及适用范围本资料著作权属河南电信技术有限公司所有。

未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。

本文件中有本公司多年来汇集的维修经验和自主绘制的电路图纸，仅供内部员工学习交流未经允许不得对外流通。

本资料是公司通信开关电源专业维HD4820-5、ONU4820、HD4825指导文件，适用于对电信技术公司新学员入门培训，了解电源的基本原理和快速维修处理本型号电源内部电路故障，提供维修测试的方法和检修流程。

二、维修操作要求A.用电要求：A、交流输入：输入线可以使用标准单相三芯电源线，其线径应大于1mm2 。

380V ac中的任何一相；50Hz市电B、直流输出：输出线采用专用四芯电源线，其线径应大于3mm2 。

分别接电池的正负极，负载的正负极。

在连接时应根据后面板的标志进行接线。

B.环境要求：维修工作环境需符合通信设备维修规程技术要求和防静电要求。

维修工具：各种规格的螺丝刀、斜口钳、镊子等维修工具3位以上精确数字万用表、烙铁、热风枪、台灯、、输入过欠压检测仪：正负可调30%隔离变压器负载：48VDC~60VDC，10~240A可变大功率负载三、整流模块简介(一)整流模块的工作原理整流模块的原理框图如图4-1所示，EMI电路有两个功能：1）防止市电电网由于负载的开关及闪电造成的尖峰对整流模块造成的危害；2）阻止整流模块内高频开关产生的干扰电压及电流反灌给电网。

图4-1 HD4820-5整流模块工作原理框图DC/DC变换电路为双正激拓扑结构，开关管同时导通，不存在桥式拓扑中桥臂直通的危险；变压器也不存在因偏磁而造成饱和的危险；从拓扑结构上保证了模块的可靠性。

双路互补倍频的双正激拓扑，使整流模块工作频率高达160kHz。

typer维修手册一、简介本维修手册专为Typer设备提供全面的维修指导，包括设备拆解、故障诊断、部件更换、调试与测试等方面的内容。

本手册旨在帮助维修人员快速定位问题并进行有效的维修，以确保Typer设备正常运行。

二、设备拆解1.确保设备已经断电，并释放任何可能存在的残留电荷。

2.拆卸外壳螺丝，按顺序将外壳打开。

3.按照电路板、电源模块、电机等部件的顺序逐步拆解。

4.记录所有螺丝的位置和大小，以免在组装时出现混乱。

三、故障诊断1.观察设备是否有明显的物理损坏，如断裂、烧焦等。

2.检查电源线是否松动或破损。

3.检查电路板上的电子元件是否有明显的损坏或异常。

4.通过检查设备的运行日志或使用专业工具进行故障诊断。

四、部件更换1.根据故障诊断结果，确定需要更换的部件。

2.按照拆解时的相反顺序，拆卸需要更换的部件。

3.清洁更换部件的接触点，确保无灰尘和异物。

4.按照正确的方向安装新的部件，确保所有接口和连接线都已正确连接。

五、调试与测试1.接通电源，启动设备进行调试。

2.检查设备的各项功能是否正常工作。

3.进行压力、速度和位置等参数的调整，确保设备运行稳定。

4.进行长时间运行测试，以确保设备的可靠性和稳定性。

六、安全注意事项1.在进行维修操作前，务必先断电并释放残留电荷。

2.在维修过程中，避免用力过度或使用不合适的工具。

3.对于高温部件，务必等待其冷却后再进行操作。

4.不要随意拆卸或更改设备的电路和结构。

七、维修记录1.记录维修日期、时间和操作人员的信息。

2.记录故障现象、诊断结果和采取的维修措施。

3.对于更换的部件，记录部件名称、型号和数量等信息。

4.定期整理维修记录，以便于后续的维护和管理。
