52寸创维液晶电视电源板无图纸检修过程一块52寸创维电源板无图纸检修过程：为朋友代修一块创维52寸液晶电视电源板，朋友只拿来了板了，我没问什么型号的电视。
板号：5800-P52TTN-0100534L-0952TTN-00168P-P52TTN-00板子来时电源保险和Q200，Q201（这是24V专供）换过，粗量没有来重短路的，插电开机，发现只有待机5V有。
短接5V和SYDBY，量没有12V与24V，量主电源滤波电容C110 C112 330V，这也表明PFC没工作。
由于对具体原理没太明白，但看整板，发现这板24V和12V是分别供电的，板子也不是贴片元件的那种，维修起来还是挺方便的。
仔细查看发现待机变压器处一支标有R308的电阻有些发黑，测量无阻值，看色环是10欧的，换后以为大功告成。
但试机故障依旧。
研究发现待机5V 初级还通过这个电阻和D302整流C308滤波输出电压，通过控制给IC400 1377BP和IC201NCP5181P 供电。
这两个电源块就是分别控制12V和24V的吧，量供电为5V多点，看C308滤波电容为50V/22UF，结合电路分析5V是不正常的。
由于5V正常，IV300，A6159M是不会有问题的，唯一的解释是IC400和IC201或相关电路有短路。
由于朋友换过Q200 Q201，所以IC201（24V）处有问题的可能性大，断开其供电，发现12V已正常，主电容还是330V左右。
查外围没问题，换NCP5181后，加假负载试机没啥问题，故障排除。
此时量PFC电容已是383V。
事后找了相关电路一起奉上。
转：/thread-264922-1-1.html[52寸创维液晶电视电源板无图纸检修过程]。

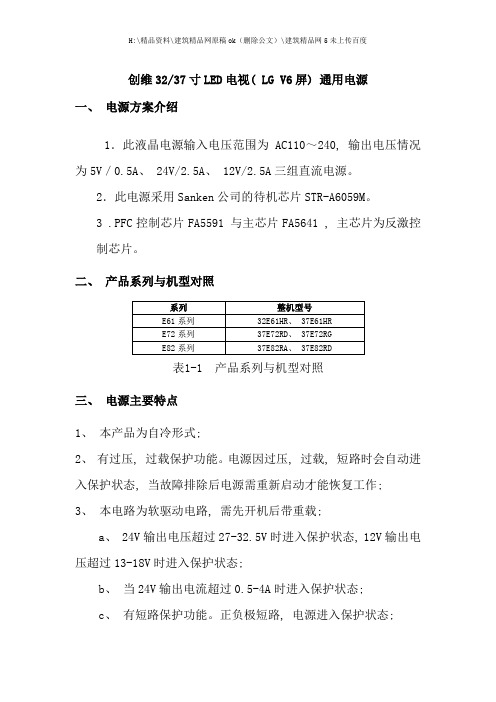

创维32/37寸LED电视( LG V6屏) 通用电源一、电源方案介绍1．此液晶电源输入电压范围为AC110～240, 输出电压情况为5V／0.5A、 24V/2.5A、 12V/2.5A三组直流电源。
2．此电源采用Sanken公司的待机芯片STR-A6059M。
3 .PFC控制芯片FA5591 与主芯片FA5641 , 主芯片为反激控制芯片。
二、产品系列与机型对照表1-1 产品系列与机型对照三、电源主要特点1、本产品为自冷形式;2、有过压, 过载保护功能。
电源因过压, 过载, 短路时会自动进入保护状态, 当故障排除后电源需重新启动才能恢复工作;3、本电路为软驱动电路, 需先开机后带重载;a、 24V输出电压超过27-32.5V时进入保护状态, 12V输出电压超过13-18V时进入保护状态;b、当24V输出电流超过0.5-4A时进入保护状态;c、有短路保护功能。
正负极短路, 电源进入保护状态;4、电磁兼容要求。
符合GB9254 B级的要求;5、电源工作效率大于80%( 输入电压为220V满载时) ;6、满载时功率因素大于0.90;四、电源组件主要器件了解1、市电输入电路与整流滤波电路: 由电感、电容组成的低通滤波器组成。
2、 PFC( 功率因数校正) 校正电路, 由FUJI控制芯片FA5591组成。
3、控制电路: 这部分电路由两部分组成。
Ａ: 副电源( +5待机开关稳压电路) ; 由Sanken公司的STR-A6059M组成。
此电路为反激式电路, STR-A6059M 集成了开关管MOSFET管, 为集成块。
Ｂ: +24V、 12V主开关稳压电路。
由FUJI芯片FA5641控制开关管, 与它控制的开关管组成了反激式电路。
4、各控制电路输出整流稳压电路。
输出整流电路由二极管组成的半波整流电路。
5、还有保护电路和反馈电路图1-1 电源组件实物图解( 正面)图1-2 电源组件实物图解( 背面)五、电源组件信号流程框图液晶电源都有严格的时序控制:接通电源,副电源产生待机5V电压至主板, 主板CPU开始工作, 当整机处于待机状态, 主板CPU接收到开机指令( 按遥控器或本机按键上的开机键) , CPU发出开机指令至电源板ON/OFF脚, 促使供电控制电路工作, 给主DC-DC电路和PFC电路供电, 然后产生主板和背光( 恒流) 板所需要的12V 和24V电压。
电源维修手册一、引言电源在现代科技中扮演着重要的角色。
无论是家庭用电还是工业生产，都离不开稳定可靠的电源供应。
然而，由于各种原因，电源设备可能会出现故障，需要进行维修。
本手册旨在提供电源维修的详细指导，帮助读者快速定位故障，并进行有效修复。
二、电源基础知识在进行电源维修之前，我们有必要了解一些基础知识。
电源通常由变压器、整流器、滤波器、稳压器和保护电路等组成。
了解每个组成部分的功能和工作原理，能够帮助我们更好地诊断和排除故障。
三、常见故障与排除1. 电源无法开启- 检查电源插头是否接触良好，是否插入插座。
- 检查电源线是否受损，是否有断路情况。
- 检查电源开关是否正常工作，可以尝试更换开关。
2. 电源输出电压不稳定- 检查变压器是否工作正常，是否有异常噪声。
- 检查整流器和滤波器是否损坏，需要仔细检查焊接和连接处。
- 检查稳压器是否工作正常，可以尝试调节稳压器电压。
3. 电源过载保护触发- 检查负载是否超出电源额定功率，需要适当减少负载。
- 检查保护电路是否损坏，需要修复或更换保护元件。
4. 其他故障- 如果以上故障排除后仍然无法解决问题，需要进一步检查电源电路板，查找可能存在的焊接问题或元件损坏。
四、维修工具和安全注意事项进行电源维修需要一些基本工具，例如万用表、电烙铁、螺丝刀等。
在使用这些工具时，务必注意安全事项：- 在修复电源之前，必须断开电源并确保电源放电完全。
- 使用带绝缘手柄的工具，避免电击风险。
- 尽量在干燥、通风良好的地方进行维修，避免发生火灾或其他意外事故。
五、常见电源故障案例分析通过具体的案例分析，我们可以更加深入地理解电源维修的过程。
以下是两个常见故障案例的分析和解决方法：案例一：电源无法开启故障现象：电源无法开启，无任何显示和响应。
分析与解决方法：首先检查电源插头和电源线是否连接良好，确认供电是否正常。
然后使用万用表检查电源开关是否正常工作，如有需要，更换开关。
如果以上方法均无效，进一步检查电路板焊接是否良好，修复或更换焊接不良的元件。
电源板维修手册电源板维修手册1、引言本文档旨在提供有关电源板维修的详细指导，适用于各种类型的电源板。
本手册包含了维修过程的步骤、注意事项和常见故障的解决方案。
请在进行维修工作之前仔细阅读本手册，并理解其中的内容，以确保正确且安全地进行维修工作。
2、安全注意事项在进行电源板维修之前，请务必遵守以下安全注意事项：2.1、在工作区域内使用所需的个人防护装备，包括护目镜、耳塞和防护手套。
2.2、在开始维修之前，确保电源已断开，避免触及高压部件。
2.3、确保工作区域干燥且通风良好，以防止意外发生。
2.4、在维修期间，避免直接接触电子组件，以防止静电放电导致损坏。
2.5、使用正确的工具和设备，且确保其工作正常，以避免意外伤害。
3、维修流程3.1、故障诊断3.1.1、收集故障现象的详细描述，并检查电源板是否正常工作。
3.1.2、检查电源板上的指示灯、开关和连接口以寻找任何物理损坏迹象。
3.1.3、运行诊断程序，以检测可能的故障模式和错误代码。
3.2、维修步骤3.2.1、准备维修工具和材料，包括替换电子组件和焊接设备。
3.2.2、断开电源并拆卸电源板，注意标记和记录拆卸顺序。
3.2.3、检查电源板上的电子组件，寻找任何物理损坏或烧毁的部件。
3.2.4、使用万用表或示波器测试电子组件，以确认其工作状态。
3.2.5、替换损坏或烧毁的电子组件，注意正确安装和连接方式。
3.2.6、使用焊接设备进行焊接修复，确保焊点牢固且没有短路或冷焊现象。
3.2.7、重新组装电源板，并确保所有连接正确、牢固。
3.2.8、进行电源板的功能测试，确保修复是否成功。
4、常见故障及解决方案4.1、电源板无法开启4.1.1、检查电源开关是否正常工作。
4.1.2、确保电源插头已正确连接到电源插座。
4.1.3、检查电源线路，查找可能的短路或断路情况。
4.2、电源板过热4.2.1、清洁电源板表面并确保通风良好。
4.2.2、检查电源风扇是否正常工作，如有必要，更换损坏的风扇。
《创维液晶电视各种机创维液晶电视各种机芯芯维修实例讲解手册维修实例讲解手册》》机型/机芯故障现象 解决方法 15AAB/8TT1刚开机能看到画面，一秒钟后有声无像，背光灯不亮判断为背光板引起的，拆开检测发现电容C18、C24（25V/22UF ）爆裂，更换试机，故障排除。
１５１５ＡＡＣＡＡＣ/8TT1无图像有伴音经检修发现ＰＷ１２３５在工作时发热严重，造成引脚虚焊，对IC 进行补焊，故障排除。
20L98TV8K60放一段时间后失控，图花此机大概放5分钟就出现按键失控，图花，怀疑MT8200虚焊，补焊后故障依旧，在出现故障时测量各路供电，发现IC2/3.3V 只有3.1V 左右，换之老化，故障排除20L98TV/8K60声音失真(声音制式错乱一样刚开机,图像声音正常,过一会儿声音成呼声(声音制式不对).因该机为新机型,手头无资料,试代换存储器24C32后,长时间老化机器正常20L98TV/8K60TV 图像拖尾,A V 正常A V 图像正常,说明故障出现在中放电路,试代换TDA9886TS,380W38-02,故障依旧.怀疑声表面K7262坏,换之正常19L11IW/8K60搜不到台首先查高频头的供电，发现没33V 调谐电压，因此机33V 采用的是自举升压电路，依次查D6，D1，ZD1。
D6烧坏，换之，再次烧坏，仔细检查C93/0.47UF 电容漏电，换D6，C93故障排除22LEATV/8TT6图不良模拟信号TV/A V 下时有时无图像,问题肯定在模拟信信号通道,TV/A V 信号解码是通过TVP5147解码,查各供电,时钟正常,代换解码TVP5147试机故障排除.22LEATV/8TT6黑屏开盖检查，发现背光灯在开机瞬间亮一下即熄灭。
疑为背光板问题。
检查发现C34虚焊，补焊后故障排除。
22LEATV/8TT6该机开机黑屏伴音正常，背光不亮测背光板供电有，控制电压也有但FB1开路，怀疑背光板上负载短路，仔细查发现C305有点变黄，拆下发现该电容已严重短路，于是找来一只50V10UF 电容装上，再装上一只好的FB1开机背光亮起来了，故障排除。
创维液晶电视电源部分原理及维修第一章：创维液晶电源简介：1、序：随着平板电视的大量上市，液晶电视在平板彩电中占有重要角色，创维公司以前的液晶电视电源基本以外购为主，为加强产品的竞争力，降低成本，现公司自2006年开始，将以自产电源为主，作为创维用户服务部一线工程师，也应该积极的去学习此电源的工作原理及维修方法，以适应公司发展的需要。
其实液晶电源的工作原理并不比CRT彩电开关电源的原理复杂，只是它的排版布线更紧密，且大量采用贴片元件，所以给我们的感觉是比较陌生。
只要了解了它的工作原理，其维修方法基本与CRT彩电相同。
2、液晶电源要求：大屏幕液晶电视电源的要求、技术难点，从可靠性、保护功能、成本等方面综合考虑，开发面向液晶电视的新型开关电源技术。
突出的体现了高可靠性、高安全性、保护功能齐全、电路简洁、性价比较高的适合大屏幕液晶电视的开关电源技术。
LCD电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。
根据市场和液晶电视机发展的要求，对此液晶电源技术要求为：2．1 高安全性：虽着消费者权益得到越来越广泛的关注，必须确保消费者的个人使用安全性。
否则一旦出现安全事故，尤其是在国际市场上，将面临巨额罚款，企业的生存权、信誉将受到严重打击。
2．2 高可靠性：随着新型显示材料的出现和电视机功能越来越复杂以及液晶电视的发展，如何解决高可靠性问题成为日益严重的课题，是必须考虑的问题。
3．3 保护齐全：只有保护功能设计齐全，才有可能在错误动作发生时，使电源得到有效得保护，避免引起更大故障或事故，同时保护部分误动作恢复后，要求电源可以恢复工作。
3．4 电路简洁：电视机是一种民用产品，对于维护人员，简单的电路便于维护，电路尽可能简洁是必要的，尤其是减少分立件的数量，可以有效的减少设计误差，提高可靠性。
减少故障点。
3．5 性价比高：电视行业作为一个成熟的产业，成本竞争成为这个行业的特点。
《创维液晶电视各种机创维液晶电视各种机芯芯维修实例讲解手册维修实例讲解手册》》机型/机芯故障现象 解决方法 15AAB/8TT1刚开机能看到画面，一秒钟后有声无像，背光灯不亮判断为背光板引起的，拆开检测发现电容C18、C24（25V/22UF ）爆裂，更换试机，故障排除。
１５１５ＡＡＣＡＡＣ/8TT1无图像有伴音经检修发现ＰＷ１２３５在工作时发热严重，造成引脚虚焊，对IC 进行补焊，故障排除。
20L98TV8K60放一段时间后失控，图花此机大概放5分钟就出现按键失控，图花，怀疑MT8200虚焊，补焊后故障依旧，在出现故障时测量各路供电，发现IC2/3.3V 只有3.1V 左右，换之老化，故障排除20L98TV/8K60声音失真(声音制式错乱一样刚开机,图像声音正常,过一会儿声音成呼声(声音制式不对).因该机为新机型,手头无资料,试代换存储器24C32后,长时间老化机器正常20L98TV/8K60TV 图像拖尾,A V 正常A V 图像正常,说明故障出现在中放电路,试代换TDA9886TS,380W38-02,故障依旧.怀疑声表面K7262坏,换之正常19L11IW/8K60搜不到台首先查高频头的供电，发现没33V 调谐电压，因此机33V 采用的是自举升压电路，依次查D6，D1，ZD1。
D6烧坏，换之，再次烧坏，仔细检查C93/0.47UF 电容漏电，换D6，C93故障排除22LEATV/8TT6图不良模拟信号TV/A V 下时有时无图像,问题肯定在模拟信信号通道,TV/A V 信号解码是通过TVP5147解码,查各供电,时钟正常,代换解码TVP5147试机故障排除.22LEATV/8TT6黑屏开盖检查，发现背光灯在开机瞬间亮一下即熄灭。
疑为背光板问题。
检查发现C34虚焊，补焊后故障排除。
22LEATV/8TT6该机开机黑屏伴音正常，背光不亮测背光板供电有，控制电压也有但FB1开路，怀疑背光板上负载短路，仔细查发现C305有点变黄，拆下发现该电容已严重短路，于是找来一只50V10UF 电容装上，再装上一只好的FB1开机背光亮起来了，故障排除。
警告本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品而存在的潜在危害提出警告或提醒。
电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。
1 产品综述1.1 机芯概述此液晶电源输入电压范围为AC110～240，输出电压情况为5V／1A、24V/7A(背光)、24V/1.5A（功放）、12V/3A三组直流电源.具体的电源规格描述如附件一。
此电源采用Sanken公司的待机芯片STR-A6059M、PFC控制芯片SSC2001S与主芯片SSC9512S，主芯片为半桥谐振控制芯片,1.2 主要技术规格5V/1A、24V/7A（背光）、24V/1.5A(功放)、12V/5A2 电路介绍机芯电路介绍本电源板电路大致由四大部分组成.1．市电输入电路与整流滤波电路。
由电感、电容组成的低通滤波器组成。
2．PFC（功率因数校正）校正电路，由Sanken控制芯片SSC2001S组成。
3．控制电路。
这部份电路由两部份组成。
Ａ：副电源（+5待机开关稳压电路）；由Sanken公司的STR-A6059M组成。
此电路为反激式电路，STR-A6159M 集成了开关管MOSFET管，为集成块。
Ｂ： +24V、12V主开关稳压电路。
由Sanken芯片SSC9512S控制两个开关管，与它控制的开关管组成了半桥谐振式电路。
4．各控制电路输出侧整流稳压电路。
输出整流电路由二极管组成的半波整流电路。
3 主要信号流程介绍3.1 信号流程图机芯维修手册3．2基本工作过程介绍EMI 防护与滤波电路交流输入与EMI 滤波电路。
基本工作过程为，市电经由C4、L1、C3、C2、C5、C6 、L2、BD1等组成的整流滤波电路后转变成脉动直流.C4、L1、C3、C2、C5、C6、L2等组成的整流滤波电路主要是防止外界的杂讯信号对电源的干扰以及电源的开关杂讯对电网产生的干扰。
此部份电路的作用就是我们熟称为的EMI 抑制电路。
经整流后的脉动电压分别送入后面两路独立的开关稳压电源 一路给待机控制电路.一路给主电路，其中主电路需经PFC 电路．PFC 电路是将整流后的脉动电压转换380-400V 的直流电压。
主电路将380Ｖ-400Ｖ的直流电压变换成主板各种需求的电压.只要我们接上电源插座，待机电路将开始工作。
待机电路工作的目的是给主板中的待机芯片供电，以及遥控接受器供电。
同时还给电源本身的变换器的控制芯片供电。
其主电路受控于待机控制信号，由主板中的待机控制芯片发出控制信号，来控制主电源控制芯片的Ｖcc，即芯片的工作电压，用以达到控制主电压的有无。
当遥控接受到开机信号后，由主板待机CPU 给输出一个开机的高电平，此高电平将使Q13导通，经光耦U7A,使Q7导通．从而为U1,U5提供工作电压，使它们开始工作。
U1工作，将经过升压二极管D4输出一英华家电维修资料软件专用 购买QQ:505966338个稳定的380Ｖ-400Ｖ的直流电压，此电压给半桥变换器，半桥变换器再将此电压变换成一个稳定的24Ｖ．12V输出电压．1、待机控制过程为：A：本电源由T604，IC608，IC602，IC604，D618等组成一个简单的反激电路，此电路将市电经整流后的电压转换成一个稳定的+5V输出电压. 此电压只要将交流电源接上就应有输出，它主要给主板中的CPU 提供一个工作电压，使它维持在工作状态，以便接受遥控开关机信号。
B：控制方式：本电源为高电平控制方式，即高电平时输出+24V与+12V，低电平时不输出电压，它主要控制IC607与IC609的VCC电压（IC的工作电压）。
控制过程，当CPU接到一个开机信号时将输出一个高电平到Q605的基极，此电压使Q605饱和导通，经IC601，使Q605导通，从而IC609与IC607开始工作，于是将提供一个+24V与+12V的输出电压。
当IC601工作后，IC609输入的电压是一个稳定的380-400Ｖ的电压.以上为整个控制过程。
4 主要芯片介绍4.1 主芯片STR-A6059M、 SSC2001S 、SSC9512S4.2芯片介绍1．待机电路此待机芯片为Sanken公司的STR-A6059M，它是一个集成块，里面集成了控制芯片与开关管。
它的外形 图如图8-5所示图8-5待机电路由待机控制芯片U3（A6059M）与T3以及D9等元器件组成一个反激式电路。
此电路输出一个稳定的5V电压。
它能够带动一个0.5A的负载。
交流输入的电压经过桥堆整流后再经D3/D3A隔离，经C81储能，经变压器T3到U3里面的开关管，从而形成一个开关回路。
与输出整流电路构成一个反激式电源电路。
此反激式电路输出一个稳定的5V电压 ，此5V电压主要给LCD主机上的待机CPU供电。
使整机处于待命状态中。
在该电源中，U3为一集成有开关管的脉宽调制稳压模块.此待机芯片为Sanken公司的芯片，里面集成了控制电路与开关管。
此芯片最大功率可做到14Ｗ。
内部方框图如图8-6。
图8-6 STR6059M内部方框图每个脚的功能如下。
1）Pin1脚OCP脚，即芯片的功率检测脚。
此脚大于1Ｖ的电压时，芯片保护动作启动。
2）Pin2脚为芯片的启动脚。
3）Pin3脚为芯片的接地脚。
4）Pin4脚为反馈脚，将输出的电流情况通过此脚反馈给芯片，从而去控制开关管的导通时间，来达到输出电流变化时达到输出电压恒定的作用，即不管输出负载怎么变化，输出电压始终会保持一个恒定的电压范围，从而达到稳压作用。
在线路图中通过光电耦合器传递给反馈脚。
如线路图中的U3。
5）Pin5脚为Vcc脚，此脚为芯片的能源供应脚。
6）Pin6脚为空脚7）Pin7脚与Pin8脚为芯片的高压输入脚。
2．主电源电路：主电路由PFC电路（U1与T1等组成PFC）与半桥谐振变换器（U5与T4、T5组成半桥电路）两部份构成. 由PFC电路（是一个升压电路）输出后的稳压的380V-400Ｖ的直流电压送至（由U5/T4/T5组成的）半桥式开关稳压电源，经变压器T4/T5后输出稳定的 +24V／7A和+12V／3A 两组电压。
A: PFC电路此有源ＰＦＣ的控制芯片为Sanken公司的SSC2001S它是电流连续模式的PFC控制芯片,采用平均电流控制模式。
81图8-7 SSC2001S外形图图8-8 ，SSC2001S内部方框图具体脚位功能如下1）Pin1脚为芯片的接地脚2）Pin2脚为芯片的电流放大器输出脚，Icomp端子电压与IC内部的Ramp波形进行比较，将输入电流控制为正弦波形。
3）Pin3脚为过电流检测信号输入端子，此引脚具有过电流保护以及电感电流检测功能。
4）Pin4脚为低输入电压检测端子，只有当此引脚高于1V，芯片才能正常动作。
通过分压电阻设置此引脚电压。
5）Pin5脚为误差放大器相位校正端子。
此引脚具有误差放大器相位校正、Soft start以及高速负载相应功能。
6）Pin6脚为输出电压控制信号输入端子，具有输出定电压控制、输出过电压控制以及输出开环控制功能。
此引脚正常工作为3.5V，当输出电压上升使此引脚电压超过3.745V，芯片将逐个脉冲关断。
当输出开环时，此脚电压低于0.55V时，振荡停止，变成待机模式。
7）Pin7为Vcc端子，为芯片提供电源。
8）Pin8为门极驱动输出端子，高电平时10.5V，低电平时0.4V，可以直接驱动外围电路。
B：主芯片采用Sanken的SSC9512S，电流共振型SMZ(Soft-switched Multi-resonant Zero Current switch)电源控制芯片，控制器SSC9512S简介：SSC9512S是由Sanken公司开发的一款高性能SMZ的电流模式控制器，专为离线和DC-DC变换器应用而设计。
它属于电流型单端PFM调制器，具有管脚数量少、外围电路简单、安装调试简便、性能优良、价格低廉等优点，可精确地控制占空比，实现稳压输出，还拥有自动调节死区时间、共振偏离检测和众多保护功能，所以，为设计人员提供只需最少的外部元件就能获得成本效益高的解决方案，在实际中得到广泛的应用。
SSC9512S有以下性能特点：1）内置Soft Start功能，电源起动时减小功率管MOSFET管的应力并防止共振偏离发生。
2）死区时间自动调整功能。
3）丰富的保护功能，输入欠电压保护、输出过压保护、过电流保护、过负载保护以及过热保护等。
4）无负载或轻负载时，二次侧光耦电流增大，由芯片FB端流出的电流增大，通过芯片内部的频率控制，实现定电压控制，输出稳定。
5）具有三阶段过电流检测功能。
当输出过负载或者输出短路等异常状态发生时，过电流保护动作，开关频率上升，有效控制输出功率，使系统更稳定，可靠。
6）共振偏离检测功能，LLC共振电源最容易发生共振偏离，使损耗增大且半桥开关管损坏。
SSC9512S 具有此功能，有效提高系统安全性。
下面我们就来详细的了解SSC9512S这个芯片的功能，各引脚的作用以及外围电路主要参数。
各引脚功能说明引脚1：Vsen ----- 输入电压检测端子该脚位采用的关键参数为分压电阻，由于高压至Pin1脚间存在高电压，选择高阻值耐电蚀性电阻，对地电容选择0.01uF/50V。
引脚2：Vcc----控制器电源输入端子该脚位采用的关键参数为对地滤波电解电容10uF/50V和贴片电容0.1uF(104)/50V引脚3：FB-----定电压控制以及过负载检测端子该脚采用的关键参数为对地电容0.001uF/50V，与光耦串联电阻为680欧，过负载保护用电阻电容分别为47k和4.7uF/35V。
引脚4：GND-----控制部分接地端子该脚位该脚位为芯片控制部分接地脚。
引脚5：Css-----Soft Start端子该脚位采用的关键参数为对地电容为2.2uF/35V。
引脚6：OC------过电流检测端子该脚位采用的关键参数为对地电阻100pF/50V，与pin7脚间电阻为680欧。
引脚7：RC------共振电流检测端子该脚位采用的关键参数为对地电阻150欧，对地电容0.001uF/50V。
引脚8：REG-----门极驱动电路用电源端子该脚位采用的关键参数为对地电阻为0.47uF/50V，与Pin14脚VB通过二极管EG01C与10欧电阻相连。
引脚9：RV-----电压共振检测端子该脚位采用的关键参数为与Pin15脚VB间相连的电容10pF/1kV。
引脚10：COM-----功率部分接地端子该脚位为芯片功率部分接地脚。
引脚11：VGL-----下管驱动信号脚（低端门极驱动输出）该脚位采用的关键参数为下管门极驱动电阻，输出脉冲信号控制主开关的导通关断。
