电脑ATX开关电源维修手册附电子图

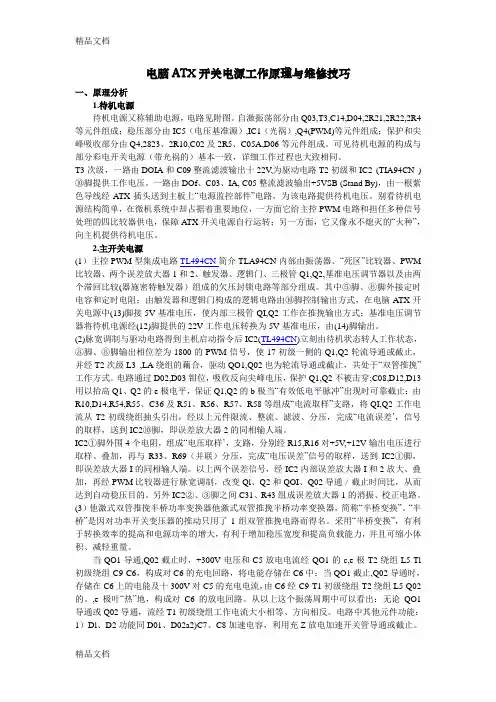

电脑ATX开关电源工作原理与维修技巧一、原理分析1.待机电源待机电源又称辅助电源，电路见附图。

自激振荡部分由Q03,T3,C14,D04,2R21,2R22,2R4等元件组成；稳压部分由IC5（电压基准源）,IC1（光祸）,Q4(PWM)等元件组成；保护和尖峰吸收部分由Q4,2823、2R10,C02及2R5、C05A,D06等元件组成。

可见待机电源的构成与部分彩电开关电源（带光祸的）基本一致，详细工作过程也大致相同。

T3次级，一路由DOIA和C09整流滤波输出十22V,为驱动电路T2初级和IC2 (TIA94CN )⑩脚提供工作电压。

一路由DOf、C03、IA, C05整流滤波输出+5VSB (Stand By)，由一根紫色导线经ATX插头送到主板上“电源监控部件”电路，为该电路提供待机电压。

别看待机电源结构简单，在微机系统中却占据着重要地位，一方面它给主控PWM电路和担任多种信号处理的四比较器供电，保障A TX开关电源自行运转；另一方面，它又像永不熄灭的“火种”，向主机提供待机电压。

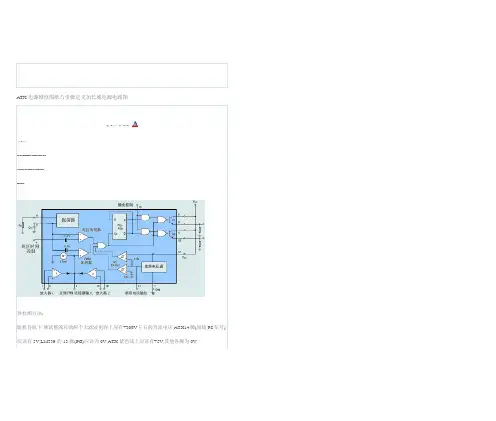

2.主开关电源(1）主控PWM型集成电路TL494CN简介TLA94CN内部由振荡器、“死区”比较器、PWM 比较器、两个误差放大器1和2、触发器、逻辑门、三极管Q1,Q2,基准电压调节器以及由两个滞回比较(器施密特触发器）组成的欠压封锁电路等部分组成。

其中⑤脚、⑥脚外接定时电容和定时电阻；由触发器和逻辑门构成的逻辑电路由⑩脚控制输出方式，在电脑A TX开关电源中(13)脚接5V基准电压，使内部三极管QI,Q2工作在推挽输出方式；基准电压调节器将待机电源经(12)脚提供的22V工作电压转换为5V基准电压，由(14)脚输出。

(2)脉宽调制与驱动电路得到主机启动指令后IC2(TL494CN)立刻由待机状态转人工作状态，⑧脚、⑧脚输出相位差为1800的PWM信号，使17初级一侧的Q1,Q2轮流导通或截止，并经T2次级L3 ,LA绕组的藕合，驱动QO1,Q02也为轮流导通或截止，共处于“双管推挽”工作方式。

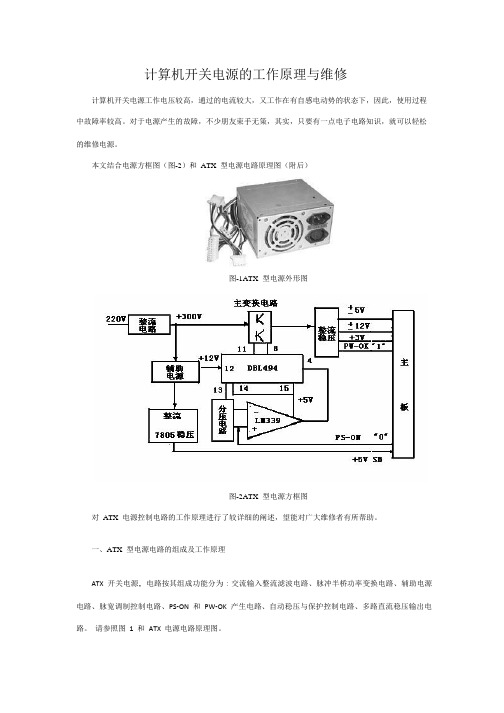

计算机开关电源的工作原理与维修计算机开关电源工作电压较高，通过的电流较大，又工作在有自感电动势的状态下，因此，使用过程中故障率较高。

对于电源产生的故障，不少朋友束手无策，其实，只要有一点电子电路知识，就可以轻松的维修电源。

本文结合电源方框图（图-2）和ATX型电源电路原理图（附后）图-1ATX型电源外形图图-2ATX型电源方框图对ATX电源控制电路的工作原理进行了较详细的阐述，望能对广大维修者有所帮助。

一、ATX型电源电路的组成及工作原理ATX 开关电源，电路按其组成功能分为：交流输入整流滤波电路、脉冲半桥功率变换电路、辅助电源电路、脉宽调制控制电路、PS-ON和PW-OK产生电路、自动稳压与保护控制电路、多路直流稳压输出电路。

请参照图1和ATX电源电路原理图。

1.辅助电源电路只要有交流市电输入，ATX开关电源无论是否开启，其辅助电源一直在工作，为开关电源控制电路提供工作电压。

市电经高压整流、滤波，输出约300V直流脉动电压，一路经R72、R76至辅助电源开关管Q15 基极，另一路经 T3 开关变压器的初级绕组加至 Q15 集电极，使 Q15 导通。

T3 反馈绕组的感应电势(上正下负)通过正反馈支路C44、R74加至Q15基极，使Q15饱和导通。

反馈电流通过R74、R78、Q15的b、e 极等效电阻对电容 C44 充电，随着 C44 充电电压增加，流经 Q15 基极电流逐渐减小，T3 反馈绕组感应电势反相(上负下正)，与C44电压叠加至Q15基极，Q15基极电位变负，开关管迅速截止。

Q15 截止时，ZD6、D30、C41、R70 组成 Q15 基极负偏压截止电路。

反馈绕组感应电势的正端经 C41、R70、D41 至感应电势负端形成充电回路，C41 负极负电压，Q15 基极电位由于 D30、ZD6 的导通，被箝位在比C41负电压高约6.8V(二极管压降和稳压值)的负电位上。

同时正反馈支路C44的充电电压经T3反馈绕组，R78，Q15的b、e极等效电阻，R74形成放电回路。

电脑开关电源维修图解（2）健全的PC电源中都具备9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。

黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。

+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。

+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。

当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。

偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。

目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。

蓝色：－12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。

红色：＋5V＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。

目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。

只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。

它的电源质量的好坏，直接关系着计算机的系统稳定性。

白色：－5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。

橙色：＋3.3V这是ATX电源专门设置的，为内存提供电源。

最新的24pin主接口电源中，着重加强了+3.3V供电。

该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。

一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。

一、概述ATX开关电源的要紧功能是向计算器系统提供所需的。

一样计算器电源所采纳的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。

它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再通太高频整流滤波变成低压直流电压的目的。

其外观图和内部结构实物图见图1和图2所示。

ATX的功率一样为250W～300W，通太高频滤波电路共输出六组直流电压：+5V（25A）、—5V（）、+12V(10A)、—12V（1A）、+（14A）、+5VSB（）。

为避免负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载爱惜电路。

二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制操纵电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与爱惜操纵电路。

参如实物绘出整机电路图，如图3所示。

1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源不管是不是开启，其辅助电源就会一直工作，直接为开关电源操纵电路提供工作电压。

如图4所示，交流电AC220V通过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。

C1为尖峰吸收电容，避免交流电突变刹时对电路造成不良阻碍。

TH1为负温度系数热敏电阻，起过流爱惜和防雷击的作用。

L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。

C3和C4为高频辐射吸收电容，避免交流电窜入后级直流电路造成高频辐射干扰。

R2和R3为隔离平稳电阻，在电路中对C5和C6起平均分派电压作用，且在关机后，与地形成回路，快速泄放C5、C6上贮存的电荷，从而幸免电击。

2、高压尖峰吸收电路如图5所示，D18、R004和C01组成高压尖峰吸收电路。

当开关管Q03截止后，T3将产生一个专门大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18贮存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。

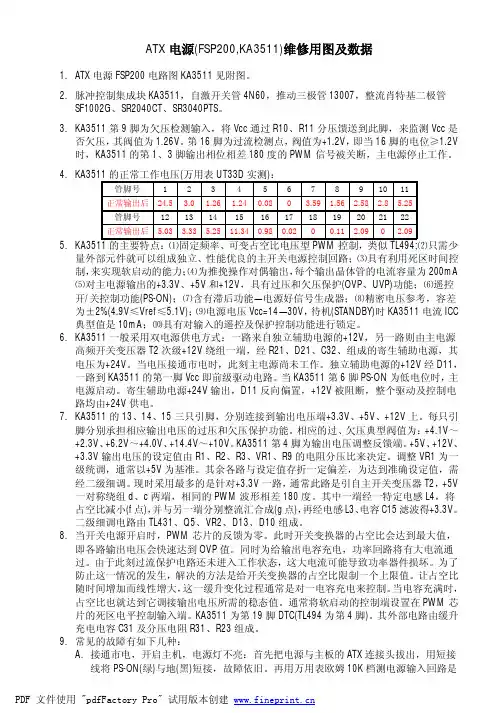

ATX电源(FSP200,KA3511)维修用图及数据1.ATX电源FSP200电路图KA3511见附图。

2.脉冲控制集成块KA3511，自激开关管4N60，推动三极管13007，整流肖特基二极管SF1002G、SR2040CT、SR3040PTS。

3.KA3511第9脚为欠压检测输入，将Vcc通过R10、R11分压馈送到此脚，来监测Vcc是否欠压，其阀值为1.26V。

第16脚为过流检测点，阀值为+1.2V，即当16脚的电位≥1.2V时，KA3511的第1、3脚输出相位相差180度的PWM信号被关断，主电源停止工作。

4.KA3511的正常工作电压(万用表UT33D实测)：管脚号 1 2 3 4 5 6 7 8 9 10 11正常输出后24.5 3.0 1.26 1.24 0.08 0 3.59 1.56 2.58 2.8 5.25管脚号12 13 14 15 16 17 18 19 20 21 22正常输出后 5.03 3.33 5.25 11.34 0.98 0.02 0 0.11 2.09 0 2.095.KA3511的主要特点：⑴固定频率、可变占空比电压型PWM控制，类似TL494;⑵只需少量外部元件就可以组成独立、性能优良的主开关电源控制回路；⑶具有利用死区时间控制，来实现软启动的能力；⑷为推挽操作对偶输出，每个输出晶体管的电流容量为200mA⑸对主电源输出的+3.3V、+5V和+12V，具有过压和欠压保护(OVP、UVP)功能；⑹遥控开/关控制功能(PS-ON)；⑺含有滞后功能—电源好信号生成器；⑻精密电压参考，容差为±2%(4.9V≤Vref≤5.1V)；⑼电源电压Vcc=14—30V，待机(STANDBY)时KA3511电流ICC典型值是10mA；⑽具有对输入的遥控及保护控制功能进行锁定。

6.KA3511一般采用双电源供电方式：一路来自独立辅助电源的+12V，另一路则由主电源高频开关变压器T2次级+12V绕组一端，经R21、D21、C32、组成的寄生辅助电源，其电压为+24V。

《资料一》ATX电源工作原理及检修电路图ATX电源工作原理及检修检修ATX开关电源，从+5VSB、PS-ON和PW-OK信号入手来定位故障区域，是快速检修中行之有效的方法。

一、+5VSB、PS-ON、PW-OK控制信号ATX开关电源与AT电源最显著的区别是，前者取消了传统的市电开关，依靠+5VSB、PS-ON控制信号的组合来实现电源的开启和关闭。

+5VSB是供主机系统在ATX待机状态时的电源，以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源，在待机及受控启动状态下，其输出电压均为5V高电平，使用紫色线由ATX插头9脚引出。

PS-ON为主机启闭电源或网络计算机远程唤醒电源的控制信号，不同型号的ATX开关电源，待机时电压值为3V、3.6V、4. 6V各不相同。

当按下主机面板的POWER开关或实现网络唤醒远程开机，受控启动后PS-ON由主板的电子开关接地，使用绿色线从ATX插头14脚输入。

PW-OK是供主板检测电源好坏的输出信号，使用灰色线由ATX插头8脚引出，待机状态为零电平，受控启动电压输出稳定后为5V高电平。

脱机带电检测ATX电源，首先测量在待机状态下的PS-ON和PW-OK信号，前者为高电平，后者为低电平，插头9脚除输出+5VSB外，不输出其它电压。

其次是将ATX开关电源人为唤醒，用一根导线把ATX插头14脚PS-ON信号，与任一地端(3、5、7、13、15、16、17)中的一脚短接，这一步是检测的关键，将ATX电源由待机状态唤醒为启动受控状态，此时P S-ON信号为低电平，PW-OK、+5VSB信号为高电平，ATX插头+3.3V、±5V、±12V有输出，开关电源风扇旋转。

上述操作亦可作为选购ATX开关电源脱机通电验证的方法。

二、控制电路的工作原理ATX开关电源，电路按其组成功能分为：交流输入整流滤波电路、脉冲半桥功率变换电路、辅助电源电路、脉宽调制控制电路、PS-ON和PW-OK产生电路、自动稳压与保护控制电路、多路直流稳压输出电路。

1).打开电源盒，发现两个最大的电解电容有一个顶部发生爆浆现象，也就是示意电路图中的C1或者C2损坏一个，将这两个电容一起同时更换成相同规格的电容（耐压200V以上容量越大越好），故障排除。

故障的原因是C1或C2任意损坏一个，主功率开关变压器就不能形成交流电流，所以就不能供电了。

2).打开电源盒，发现内部电路板外观良好，没有明显的损坏痕迹，没有电容发泡现象。

测量两个主功率开关三极管都正常，带电测量C1和C2上都有160V左右电压，正常。

顺着向下检查时发现电容C3发生虚焊的现象，重焊后电源修复。

C3是厚片状涤纶电容在外力的作用下容易发生晃动的现象而产生虚焊，估计是在生产的时候就已经轻微虚焊加上焊脚的锡量不足，后来能自己表现出虚焊来也就不足为怪了。

3).打开电源盒，发现内部电路板外观良好，没有明显的损坏痕迹，没有电容发泡现象，但仔细观察主功率开关三极管，发现有一只象有轻微裂痕。

经过测量，发现损坏，用两只MJE13007或两只BU508A(508A容易购得，彩电电源上用的电源管)将原来的两只主功率开关三极对管更换，根据经验故障应该排除，但将Pin14和15短接仍然是没有＋5和＋12V供电，不能正常工作。

限于手头的工具只有万用表没有示波器等高级工具，维修只得动脑筋认真分析电路了。

我手头上没有相关的资料，只有对照电路板进行绘制主电路图了，绘制的电路图就是上面的示意图了，后来网上下载的有ATX电路图但都没有这个我自己绘制的电路示意图简单明了好用，所以在这特地再用电脑绘制下来供大家使用。

现在＋5VSB有，各个电容都正常，主功率开关三极管已经正常，看来故障应该是主功率开关三极管的基极没有驱动信号或者是驱动激励不足。

加电并短接Pin14和15实验没有什么动静，断电后摸主功率开关三极管的散热片还是常温，所以排除基极激励不足的可能性。

确定下来故障的原因是基极没有驱动信号。

可是目测主功率开关三极管的外围电路完全正常，主工作IC TL494有没有送出驱动主功率开关三极管的激励信号呢？给电源板正常通上电并短接Pin14和15使电源处于正常工作状态，使用万用表的DB交流档，将两表针跨接在如图所示的推动变压器的冷端推动的AB两端上，测量竟然有将近10V≈的交流信号。

ATX开关电源维修教程详细一、概述ATX开关电源是以开关电源技术为基础的一种计算机电源，广泛应用于个人计算机和服务器中。

其特点是高效率、稳定性好、寿命长、体积小等。

然而，在长期使用或者老化的情况下，开关电源也会出现各种故障，比如电源不开机、无输出、电源输出不稳定等。

二、常见故障及解决方法1.电源不开机1.1检查电源插头是否插牢，电源插头是否与插座连接良好。

1.2检查电源开关是否打开，尝试按下电源开关。

1.3检查电源线是否损坏，是否接触不良，是否短路等。

1.4检查主板上的电源插座是否正常，是否松动等。

1.5如果以上方法都无效，可能是电源故障，需要更换电源。

2.无输出2.1检查电源线是否插好，电源插头是否连接良好。

2.2检查主机内部电源连接线是否松动、脱落等。

2.3检查电源线是否损坏、接触不良等。

2.4检查主板上的电源插座是否正常，是否松动等。

2.5如果以上方法都无效，可能是电源故障，需要更换电源。

3.电源输出不稳定3.1检查电源线是否插好，电源插头是否连接良好。

3.2检查主机内部电源连接线是否松动、脱落等。

3.3检查电源线是否损坏、接触不良等。

3.4检查主板上的电源插座是否正常，是否松动等。

3.5检查电源风扇是否正常运转，如果运转不良，可能会导致电源过热而使输出不稳定。

3.6如果以上方法都无效，可能是电源故障，需要更换电源。

三、安全注意事项1.在检修电源时，务必先将电源插头拔出，避免触电危险。

2.在更换电源时，务必选择适配的电源，使用规格不符的电源可能会造成设备损坏和人身安全危险。

3.遵守正确的操作步骤和维修要求，避免操作错误或违规操作。

四、维修工具及材料1.万用表：用于测量电源的电压、电流等参数。

2.扳手、螺丝刀等工具：用于拆装电脑主机和电源。

3.替换电源：如果电源无法修复，需要更换新的电源。

总结：ATX开关电源的维修主要涉及到电源不开机、无输出、电源输出不稳定等常见故障。

在维修过程中，需要注意安全事项，遵循正确的操作步骤和维修要求。

ATX開關電源原理圖、維修講解一、概述ATX開關電源的主要功能是向計算機系統提供所需的直流電源。

一般計算機電源所采用的都是雙管半橋式無工頻變壓器的脈寬調制變換型穩壓電源。

它將市電整流成直流后，通過變換型振蕩器變成頻率較高的矩形或近似正弦波電壓，再經過高頻整流濾波變成低壓直流電壓的目的。

其外觀圖和內部結構實物圖見圖1和圖2所示。

ATX開關電源的功率一般為250W～300W，通過高頻濾波電路共輸出六組直流電壓：+5V（25A）、—5V（0.5A）、+12V(10A)、—12V（1A）、+3.3V （14A）、+5VSB（0.8A）。

為防止負載過流或過壓損壞電源，在交流市電輸入端設有保險絲，在直流輸出端設有過載保護電路。

二、工作原理ATX開關電源，電路按其組成功能分為：輸入整流濾波電路、高壓反峰吸收電路、輔助電源電路、脈寬調制控制電路、PS信號和PG信號產生電路、主電源電路及多路直流穩壓輸出電路、自動穩壓穩流與保護控制電路。

參照實物繪出整機電路圖，如圖3所示。

1、輸入整流濾波電路只要有交流電AC220V輸入，ATX開關電源無論是否開啟，其輔助電源就會一直工作，直接為開關電源控制電路提供工作電壓。

如圖4所示，交流電AC220V經過保險管FUSE、電源互感濾波器L0，經BD1—BD4整流、C5和C6濾波，輸出300V左右直流脈動電壓。

C1為尖峰吸收電容，防止交流電突變瞬間對電路造成不良影響。

TH1為負溫度系數熱敏電阻，起過流保護和防雷擊的作用。

L0、R1和C2組成Π型濾波器，濾除市電電網中的高頻干擾。

C3和C4為高頻輻射吸收電容，防止交流電竄入后級直流電路造成高頻輻射干擾。

R2和R3為隔離平衡電阻，在電路中對C5和C6起平均分配電壓作用，且在關機后，與地形成回路，快速泄放C5、C6上儲存的電荷，從而避免電擊。

2、高壓尖峰吸收電路如圖5所示，D18、R004和C01組成高壓尖峰吸收電路。

當開關管Q03截止后，T3將產生一個很大的反極性尖峰電壓，其峰值幅度超過Q03的C極電壓很多倍，此尖峰電壓的功率經D18儲存于C01中，然后在電阻R004上消耗掉，從而降低了Q03的C極尖峰電壓，使Q03免遭損壞。

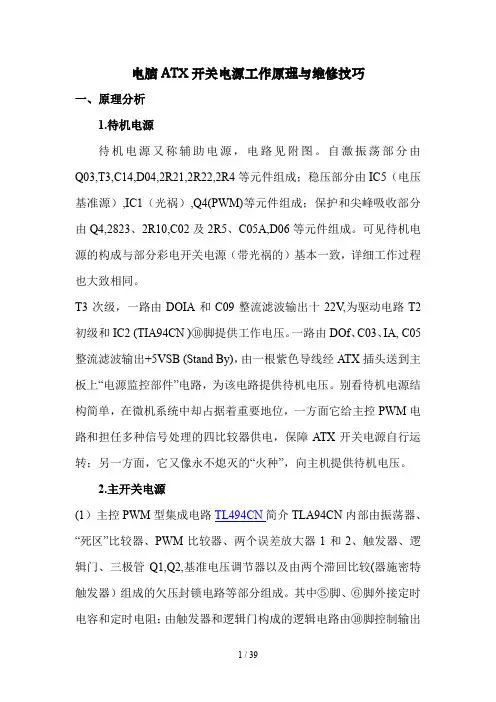

电脑ATX开关电源工作原理与维修技巧一、原理分析1.待机电源待机电源又称辅助电源，电路见附图。

自激振荡部分由Q03,T3,C14,D04,2R21,2R22,2R4等元件组成；稳压部分由IC5（电压基准源）,IC1（光祸）,Q4(PWM)等元件组成；保护和尖峰吸收部分由Q4,2823、2R10,C02及2R5、C05A,D06等元件组成。

可见待机电源的构成与部分彩电开关电源（带光祸的）基本一致，详细工作过程也大致相同。

T3次级，一路由DOIA和C09整流滤波输出十22V,为驱动电路T2初级和IC2 (TIA94CN )⑩脚提供工作电压。

一路由DOf、C03、IA, C05整流滤波输出+5VSB (Stand By)，由一根紫色导线经ATX插头送到主板上“电源监控部件”电路，为该电路提供待机电压。

别看待机电源结构简单，在微机系统中却占据着重要地位，一方面它给主控PWM电路和担任多种信号处理的四比较器供电，保障ATX开关电源自行运转；另一方面，它又像永不熄灭的“火种”，向主机提供待机电压。

2.主开关电源(1）主控PWM型集成电路TL494CN简介TLA94CN内部由振荡器、“死区”比较器、PWM比较器、两个误差放大器1和2、触发器、逻辑门、三极管Q1,Q2,基准电压调节器以及由两个滞回比较(器施密特触发器）组成的欠压封锁电路等部分组成。

其中⑤脚、⑥脚外接定时电容和定时电阻；由触发器和逻辑门构成的逻辑电路由⑩脚控制输出方式，在电脑ATX开关电源中(13)脚接5V基准电压，使内部三极管QI,Q2工作在推挽输出方式；基准电压调节器将待机电源经(12)脚提供的22V工作电压转换为5V基准电压，由(14)脚输出。

(2)脉宽调制与驱动电路得到主机启动指令后IC2(TL494CN)立刻由待机状态转人工作状态，⑧脚、⑧脚输出相位差为1800的PWM信号，使17初级一侧的Q1,Q2轮流导通或截止，并经T2次级L3 ,LA绕组的藕合，驱动QO1,Q02也为轮流导通或截止，共处于“双管推挽”工作方式。

ATX电源的维修1．ATX电源的工作原理方框图ATX电源方框图如图1所示。

从图1可以看出，ATX电源的主变换电路和AT电源相似，采用双管半桥它激式电路。

整个电路的核心是脉宽调制（PWM）控制芯片，多数ATX电源都采用TL494（或其替代芯片），利用TL494的④脚“死区控制”功能来实现主变换电路的开启和关闭。

2．如何判定故障范围由于微机电源都设置了过压、过流保护电路，电源发生故障时，大多表现为主机加电无任何指示，主机不启动，显示器无任何显示，电源风扇不转。

由于ATX主板上有一部分电路称为“电源检测模块”，它可以控制电源的开启和关闭，这部分电路出现了故障，也表现为上述故障现象。

那么，怎样判定是ATX电源故障还是主板故障呢？ATX电源和主板之间是通过一个20脚长方形双排综合插件连接的，其中14脚（绿色线）为PS-ON信号，主板就是通过这个信号来控制电源的开启和关闭的。

当主板电源的“电源检测部件”使PS-ON信号为高电平时，电源关闭；当主板使PS-ON信号为低电平时，电源工作，向主板供电。

当ATX电源不和主板相连时，电源内部提供PS-ON信号高电平，ATX电源不工作，处于待机状态。

当计算机通电后无法开启时，可将所有供电插头拔下，将14脚和地线（黑色线）用导线短接，若电源风扇转动，各路输出正确，即可判定电源是正常的，否则是电源故障。

3．ATX电源常见故障维修（l）无300V直流电压。

这种故障，首先从交流输入插座查起，保险管、整流二极管（桥）、滤波电容是常坏的元件。

找到损坏元件后，还要检查主变换电路大功率开关管及其附属电路，在保证其正常时，才可以加电，因为这种故障通常是大功率元件损坏后引起的。

大功率管多采用MJE1300 7（400V／8A／75W），是故障率最高的元件，更换时要选用性能参数等于或高于原参数的管子，要注意两个管子的参数应一致。

（2）通电后辅助电源正常，启动电源各路主电压无输出。

这种故障有两种可能，一是主变换电路有故障，二是控制部分损坏。

电脑ATX开关电源工作原理与维修技巧一、原理分析1.待机电源待机电源又称辅助电源，电路见附图。

自激振荡部分由Q03,T3,C14,D04,2R21,2R22,2R4等元件组成；稳压部分由IC5（电压基准源）,IC1（光祸）,Q4(PWM)等元件组成；保护和尖峰吸收部分由Q4,2823、2R10,C02及2R5、C05A,D06等元件组成。

可见待机电源的构成与部分彩电开关电源（带光祸的）基本一致，详细工作过程也大致相同。

T3次级，一路由DOIA和C09整流滤波输出十22V,为驱动电路T2初级和IC2 (TIA94CN )⑩脚提供工作电压。

一路由DOf、C03、IA, C05整流滤波输出+5VSB (Stand By)，由一根紫色导线经ATX插头送到主板上“电源监控部件”电路，为该电路提供待机电压。

别看待机电源结构简单，在微机系统中却占据着重要地位，一方面它给主控PWM电路和担任多种信号处理的四比较器供电，保障A TX开关电源自行运转；另一方面，它又像永不熄灭的“火种”，向主机提供待机电压。

2.主开关电源(1）主控PWM型集成电路TL494CN简介TLA94CN内部由振荡器、“死区”比较器、PWM 比较器、两个误差放大器1和2、触发器、逻辑门、三极管Q1,Q2,基准电压调节器以及由两个滞回比较(器施密特触发器）组成的欠压封锁电路等部分组成。

其中⑤脚、⑥脚外接定时电容和定时电阻；由触发器和逻辑门构成的逻辑电路由⑩脚控制输出方式，在电脑A TX开关电源中(13)脚接5V基准电压，使内部三极管QI,Q2工作在推挽输出方式；基准电压调节器将待机电源经(12)脚提供的22V工作电压转换为5V基准电压，由(14)脚输出。

(2)脉宽调制与驱动电路得到主机启动指令后IC2(TL494CN)立刻由待机状态转人工作状态，⑧脚、⑧脚输出相位差为1800的PWM信号，使17初级一侧的Q1,Q2轮流导通或截止，并经T2次级L3 ,LA绕组的藕合，驱动QO1,Q02也为轮流导通或截止，共处于“双管推挽”工作方式。

A T电脑开关电源维修图解Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】一颗强劲的CPU可以带着我们在复杂的数码世界里飞速狂奔，一块超酷的显示卡会带着我们在绚丽的3D世界里领略那五光十色的震撼，一块发烧级的声卡更能带领我们进入那美妙的音乐殿堂，一个强劲而稳定工作的电脑电源，则是我们的计算机能出色工作的必要保证。

计算机开关电源工作电压较高，通过的电流较大，又工作在有自感电动势的状态下，因此，使用过程中故障率较高。

对于电源产生的故障，不少朋友束手无策，其实，只要有一点电子电路知识，就可以轻松的维修电源。

首先，我们要知道计算机开关电源的工作原理。

电源先将高电压交流电（220V）通过全桥二极管（图1、2）整流以后成为高电压的脉冲直流电，再经过电容滤波（图3）以后成为高压直流电。

图1图2图3此时，控制电路控制大功率开关三极管将高压直流电按照一定的高频频率分批送到高频变压器的初级（图4）。

接着，把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使电脑工作的低电压强电流的直流电。

其中，控制电路是必不可少的部分。

它能有效的监控输出端的电压值，并向功率开关三极管发出信号控制电压上下调整的幅度。

在计算机开关电源中，由于电源输入部分工作在高电压、大电流的状态下，故障率最高；其次输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏；再就是脉宽调制器TL494的4脚电压是保护电路的关键测试点。

通过对多台电源的维修，总结出了对付电源常见故障的方法。

图4一、在断电情况下，“望、闻、问、切”由于检修电源要接触到220V高压电，人体一旦接触36V以上的电压就有生命危险。

因此，在有可能的条件下，尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。

首先，打开电源的外壳，检查保险丝（图5）是否熔断，再观察电源的内部情况，如果发现电源的PCB板上元件破裂，则应重点检查此元件，一般来讲这是出现故障的主要原因；闻一下电源内部是否有糊味，检查是否有烧焦的元器件；问一下电源损坏的经过，是否对电源进行违规的操作，这一点对于维修任何设备都是必须的。

ATX电源电路分析与维修ATX电源结构简介ATX电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。

下面以市面上使用较多的银河、世纪之星ATX 电源为例，讲述ATX电源的工作原理、使用与维修。

其主电路整机原理图见图13-10，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。

二者通过C2、C3高压瓷片电容构成回路，以消除静电干扰。

其原理方框图见图13-1，从图中可以看出整机电路由交流输入回路与整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制及推动电路、PS-ON控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK信号形成电路组成。

弄清各部分电路的工作原理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。

图13-1 主机电源方框原理图1、交流输入、整流、滤波与开关电源电路交流输入回路包括输入保护电路和抗干扰电路等。

输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。

通常要求电脑对通过电网进入的干扰信号抑制能力要强，通过电网对其它电脑等设备的干扰要小。

推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。

推挽开关电路是ATX开关电源的主要部分，它把直流电压变换成高频交流电压，并且起着将输出部分与输入电网隔离的作用。

推挽开关管是该部分电路的核心元件，受脉宽调制电路输送的信号作激励驱动信号，当脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作他激工作方式。

atx电脑开关电源维修图解1、一颗强劲的CPU可以带着我们在冗杂的数码世界里飞速狂奔，一块超酷的显示卡会带着我们在绚丽的3D世界里领会那五彩缤纷的震撼，一块发烧级的声卡更能带着我们进入那奇妙的音乐殿堂，一个强劲而稳定工作的电脑电源，则是我们的计算机能杰出工作的必要保证。

计算机开关电源工作电压较高，通过的电流较大，又工作在有自感电动势的状态下，因此，使用过程中故障率较高。

对于电源产生的故障，不少伴侣束手无策，其实，只要有一点电子电路学问，就可以轻松的修理电源。

首先，我们要知道计算机开关电源的工作原理。

电源先将高电压沟通电〔220V〕通过全桥二极管〔2、图1、2〕整流以后成为高电压的脉冲直流电，再经过电容滤波〔图3〕以后成为高压直流电。

此时，掌握电路掌握大功率开关三极管将高压直流电根据肯定的高频频率分批送到高频变压器的初级〔图4〕。

接着，把从次级线圈输出的降压后的高频低压沟通电通过整流滤波转换为能使电脑工作的低电压强电流的直流电。

其中，掌握电路是必不行少的部分。

它能有效的监控输出端的电压值，并向功率开关三极管发出信号掌握电压上下调整的幅度。

在计算机开关电源中，由于电源输入部分工作在高电压、大电流的状态下，故障率最高；其次输出直流部分的整流二极管、爱护二极管、大功率开3、关三极管较易损坏；再就是脉宽调制器TL494的4脚电压是爱护电路的关键测试点。

通过对多台电源的修理，总结出了对付电源常见故障的方法。

一、在断电状况下，一、在断电状况下，““望、闻、问、切望、闻、问、切””由于检修电源要接触到220V高压电，人体一旦接触36V以上的电压就有生命危急。

因此，在有可能的条件下，尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。

首先，打开电源的外壳，检查保险丝〔图5〕是否熔断，再观看电源的内部状况，假如发觉电源的PCB板上元件裂开，则应重点检查此元件，一般来讲这是出现故障的主要缘由；4、闻一下电源内部是否有糊味，检查是否有烧焦的元器件；问一下电源损坏的经过，是否对电源进行违规的操作，这一点对于修理任何设备都是必需的。

电脑开关电源维修详细图解一颗强劲的CPU可以带着我们在复杂的数码世界里飞速狂奔，一块超酷的显示卡会带着我们在绚丽的3D世界里领略那五光十色的震撼，一块发烧级的声卡更能带领我们进入那美妙的音乐殿堂，一个强劲而稳定工作的电脑电源，则是我们的计算机能出色工作的必要保证。

计算机开关电源工作电压较高，通过的电流较大，又工作在有自感电动势的状态下，因此，使用过程中故障率较高。

对于电源产生的故障，不少朋友束手无策，其实，只要有一点电子电路知识，就可以轻松的维修电源。

首先，我们要知道计算机开关电源的工作原理。

电源先将高电压交流电（220V）通过全桥二极管（图1、2）整流以后成为高电压的脉冲直流电，再经过电容滤波（图3）以后成为高压直流电。

此时，控制电路控制大功率开关三极管将高压直流电按照一定的高频频率分批送到高频变压器的初级（图4）。

接着，把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使电脑工作的低电压强电流的直流电。

其中，控制电路是必不可少的部分。

它能有效的监控输出端的电压值，并向功率开关三极管发出信号控制电压上下调整的幅度。

在计算机开关电源中，由于电源输入部分工作在高电压、大电流的状态下，故障率最高；其次输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏；再就是脉宽调制器TL494的4脚电压是保护电路的关键测试点。

通过对多台电源的维修，总结出了对付电源常见故障的方一、在断电情况下，“望、闻、问、切”由于检修电源要接触到220V高压电，人体一旦接触36V以上的电压就有生命危险。

因此，在有可能的条件下，尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。

首先，打开电源的外壳，检查保险丝（图5）是否熔断，再观察电源的内部情况，如果发现电源的PCB板上元件破裂，则应重点检查此元件，一般来讲这是出现故障的主要原因；闻一下电源内部是否有糊味，检查是否有烧焦的元器件；问一下电源损坏的经过，是否对电源进行违规的操作，这一点对于维修任何设备都是必须的。
