【图文】猪舍布局设计图（细节尺寸图纸），猪场建设改造必
备

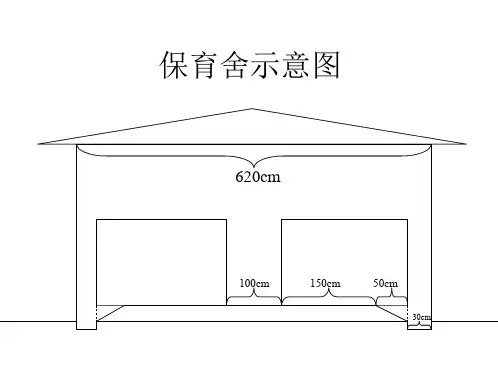

保育舍示意图
保育舍单元房立体图
仔猪进舍和转圈靠人工抱进抱出
保育舍的关键，是保温和无贼风，地热取暖，休息地方密闭，休息间3平方米，可以保育到25公斤/窝仔猪
保育舍地板断面图
因为地板高于地面，会保持休息处干燥，便于粪尿自动滑落保育舍平面图
保育舍保温装置
产房平面尺寸图
每间房300cm一个单位，两个母猪，仔猪休息处地下加热，无贼风，母猪凉快
产房内部立体图
产房保暖设备
产房侧面图
产房水管安装示意图
产房限位栏
育肥猪猪圈建筑图
育肥猪猪圈建筑俯视图
育肥单列猪舍结构图 (存养10头/舍)
湿拌料、自动饮水，200-500头/人
猪食槽示意图
育肥猪食槽直观图
育肥单列猪舍结构图 (存养10头/舍)
干料、自动饮水、500-2000头育肥猪/人
育肥猪大棚式双列猪场(1头/平方米)
育肥大棚俯视图空怀和妊娠母猪舍
妊娠舍俯视图。

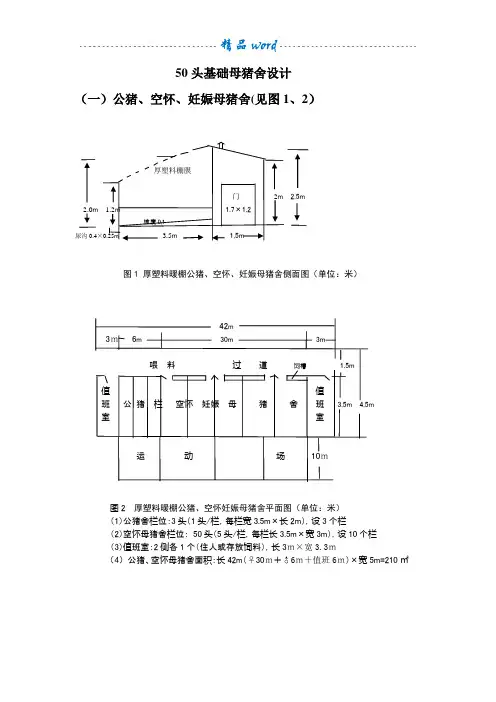

50头基础母猪舍设计（一）公猪、空怀、妊娠母猪舍(见图1、2）厚塑料棚膜门2m 2.5m2.0m 1.2m 1.7×1.2坡度0.1尿沟0.4×0.25m 3.5m 1.5m图1厚塑料暖棚公猪、空怀、妊娠母猪舍侧面图（单位：米）42m3ｍ6m 30m 3m喂料过道饲槽 1.5m值值班公猪栏空怀妊娠母猪舍班 3.5m 4.5m室室运动场10ｍ图2 厚塑料暖棚公猪、空怀妊娠母猪舍平面图（单位：米）（1）公猪舍栏位：3头（1头/栏，每栏宽3.5m×长2m），设3个栏（2）空怀母猪舍栏位：50头（5头/栏，每栏长3.5m×宽3m），设10个栏（3）值班室：2侧各1个（住人或存放饲料），长3ｍ×宽3.3ｍ（4）公猪、空怀母猪舍面积：长42m（♀30ｍ＋♂6ｍ＋值班6ｍ）×宽5m=210㎡（二）产仔舍与保育舍（见图1、2、3）0.4m 抽风机进风口0.4m前窗户后窗户0.5m2.6m1.2m 产床1.0m 1.7m1.1m2.2m 1.2m 2.2m 1.1m7.8m图1产仔舍剖面图（单位：米）38.3m3m 1ｍ17.5ｍ 1 1ｍ10.8ｍ 1ｍ 3ｍ贮锅 1.1m料保育7个产床6套炉 2.2m房喂料通道 1.2m 7.8m值舍栏7个产床6套值 2.2m班班 1.1m图2 产仔舍平面图（单位：米）（1）产仔舍：设12个床（长12.8m×宽7.8ｍ）（2）保育舍：设14个栏（长19.5ｍ×宽7.8ｍ）每栏长2.5m×宽3.5m（3）值班室：2侧各1个（住人或存放饲料），长3ｍ×宽3.3ｍ（4）面积：长38.3m×宽7.8m=298.74㎡0.4m 抽风机进风口0.4m前窗户后窗户0.5m2.6m1.2m1.0m 保育栏 1.7m1.1m2.2m 1.2m 2.2m 1.1m7.8m图3保育舍剖面图（每栏长2.5m×宽3.5m）（三）生长育肥舍（见图1、2、3）51ｍ3ｍ 45ｍ 3ｍ喂料通道 1.5ｍ自动落料槽值值班育肥栏15个班 3.5ｍ5ｍ室室排尿沟图1 生长育肥猪舍（2栋）（1）生长育肥舍：设2栋，每栋15个栏（每栏长3m×宽3.5ｍ）（2）值班室：设2个（每个长3ｍ×宽3.3ｍ）（3）面积：长51m×宽5m×2=510㎡（四）猪场布局北57ｍ2ｍ51ｍ4ｍ育肥舍出育肥舍送77.8ｍ粪产房与保育舍料道公猪、空怀、妊娠舍道48㎡48㎡32㎡162ｍ饲料库兽医宿舍18ｍ装猪66.2ｍ饲料地说明：（一）每户为1个单元，总占地面积：9234㎡.（二）技术要求1、凡以上房舍尺寸均为内经（使用面积）2、进猪场大门口应设消毒池（长2m×宽1.5），并配备更衣柜、紫外线灯、水鞋、工作服3、生产区内设有净道（送料、上班人行）和污道（运粪，出猪），并要求硬化4、各舍内地面均为水泥地面，产仔舍使用产床上饲养，保育舍在网栏上饲养。
猪舍设计、规划及规格说明之吉白夕凡创作
一、
二、按年出栏一万头商品猪，采纳工厂化、全进全出管理设计。
三、猪舍规格说明如下（猪舍规划参图纸）：
1、公猪舍1栋，规格：长（7米）×宽（36米）。
内部猪栏
采纳双列式，内设30个公猪栏。
公猪栏规格：长（2.8
米）×宽（2.4米）。
中间走道为1.4米宽。
2、配种、妊娠舍：共计4栋。
规格：长（37米）×××2.1
米）。
中间走道为1米宽，周边走道为0.9米宽。
3、分娩舍：共计6栋。
规格：长（24米）××1.7米），产
床采纳双列式规划。
中间走道宽1米，周边走道宽0.9
米。
4、保育舍：共计6栋。
每栋规格：长（12.5米）××1.5
米）。
中间走道0.9米宽两边走道0.8米宽，两端走道1
米宽。
5、育肥舍：共计16栋，其中14栋规格为：长（38米）×
宽（9米）。
内部猪栏采纳双列式（猪栏规格：4米××
3.8米）。
四、以上各类猪舍尺寸均为内部净尺寸，建猪舍时要考虑。
五、猪舍规划图各类猪舍标识表记标帜说明：
G：公猪舍；
R：配种、妊娠舍；
F：分娩舍；
B：保育舍；
M：育成、育肥舍。
1：洗衣房；
2：消毒、更衣房；
3：生产办公室；
4：生产区药品、物料仓库。
