ATX电脑电源常见故障及维修方法电源是计算机的重要组成部件，它是计算机正常工作的基础。
当今微机绝大多数配置ATX 电源，它是AT电源发展而来，主变换电路和AT电源相似，并增加了一些辅助电路，除给主机提供稳定可靠的工作电源外，还可配合A TX主板实现软件开关主机的功能。
A TX电源除经常发生和AT电源共有的故障外，还有一些特有的故障。
下面简要介绍ATX电源的常见故障，仅供参考。
1．A TX电源的工作原理方框图ATX电源方框图如图1所示。
从图1可以看出，A TX电源的主变换电路和AT电源相似，采用双管半桥它激式电路。
整个电路的核心是脉宽调制（PWM）控制芯片，多数A TX电源都采用TL494（或其替代芯片），利用TL494的④脚“死区控制”功能来实现主变换电路的开启和关闭。
2．如何判定故障范围由于微机电源都设置了过压、过流保护电路，电源发生故障时，大多表现为主机加电无任何指示，主机不启动，显示器无任何显示，电源风扇不转。
由于A TX主板上有一部分电路称为“电源检测模块”，它可以控制电源的开启和关闭，这部分电路出现了故障，也表现为上述故障现象。
那么，怎样判定是A TX电源故障还是主板故障呢？ATX电源和主板之间是通过一个20脚长方形双排综合插件连接的，如图2所示，其中14脚（绿色线）为PS-ON信号，主板就是通过这个信号来控制电源的开启和关闭的。
当主板电源的“电源检测部件”使PS-ON信号为高电平时，电源关闭；当主板使PS-ON信号为低电平时，电源工作，向主板供电。
当A TX电源不和主板相连时，电源内部提供PS-ON信号高电平，ATX电源不工作，处于待机状态。
当计算机通电后无法开启时，可将所有供电插头拔下，将14脚和地线（黑色线）用导线短接，若电源风扇转动，各路输出正确，即可判定电源是正常的，否则是电源故障。
3．ATX电源常见故障维修（l）无300V直流电压。
这种故障，首先从交流输入插座查起，保险管、整流二极管（桥）、滤波电容是常坏的元件。
找到损坏元件后，还要检查主变换电路大功率开关管及其附属电路，在保证其正常时，才可以加电，因为这种故障通常是山大功率元件损坏后引起的。
大功率管多采用MJE13007（400V／8A／75W），是故障率最高的元件，更换时要选用性能参数等于或高于原参数的管子，最好选用原型号的管子，还要注意两个管子的参数应一致。
（2）通电后辅助电源正常，启动电源各路主电压无输出。
这种故障有两种可能，一是主变换电路有故障，二是控制部分损坏。
首先静态检查半桥功率管及其附属电路和驱动电路，若无故障，检查TL494④脚在PS-ON信号为低电平时是否变为低电平，若无变化，是PS-ON处理电路故障，有变化，再检查8 、11脚有无脉冲输出，若无则TL494损坏。
（3）有300v直流电压，辅助电源不工作。
这是最常见的故障．表现为+300V正常，无+5VSB电压，Tl494的12脚无电压，可以判定辅助电源有故障，辅助电源常见电路简图如图3所示。
这是典型的单管自激式开关电源电路，变压器T3次级有两路输出，一路经整流滤波再由7805稳压，输出5VSB电压；另一路整流滤波后，直接加在TL494的12脚，作为TL494的工作电源，由于TL494的可工作电压范围较宽(7～40V），这一路没有稳压措施。
TL494的14脚输出基准+5V（VREF），提供给保护电路、P.G产生电路和PS-ON处理电路，作为这些电路的工作电压。
由于电路简单，没有完善的稳压调控及保护电路，使辅助电源电路成为ATX 电源中故障率较高的部分，常损坏的元件是功率管和功率电阻（4.7?），特别是功率管的启动电阻（300k?）。
另外，辅助电源出现故障，输出电过高时，也可能造成其供电的电路无件损坏，如TL494等这是出ATX电源的特点决定的。
当计算机软关闭后，市电并没有断掉，辅助电源一直在工作，特别在夜间，市电有可能很高，并且辅助电源也较为简易，所以极易损坏辅助电源电路。
一般在没有特殊情况时，软关机后若较长时间不用，应切断市电。
（4）各路电压正常，无P.G信号。
ATX电源的P.G（也称PW-OK）信号的形成电路常如图4所示。
在电源加电后，辅助电源首先建立VREF（LM393的工格电源也为VREF），TL494的③脚提供较低电压，三极管A733导通，LM393的①脚输出低电平。
当ATX电源开启主变换电路工作，TL494的③脚维持较高电平，使二极管A733处于截止状态，VREF通过电容（4.7uF）充电，延迟一段时间后，输出+5V的P.G信号，主机开始工作。
当电源输出电压降低时，检测电路送到TL494的检测电压也随之降低，如果电压降低超过额定范围，TL494的③脚电平将降为低电平，三极管A733导通，使l。
M393的①脚输出低电平，主机停止工作。
出现上述故障，一般是LM393集成电路坏，P.G信号恒为低电平，也有可能是三极管A733短路，将P.G信号钳位在低电平。
这部分电路由于工作电压较低，阻容元件很少发生故障。
将损坏的元件更交换后，即可排除该故障。
ATX电源的维修如果说CPU是电脑的心脏，那么电源就是电脑的能量源泉了。
它为CPU、内存、光驱等所有电脑设备提供稳定、连续的电流。
如果电源出了问题，就会影响电脑的正常工作，甚至损坏硬件。
电脑故障，很大一部分就是由电源引起的。
所以，千万别小看这个价格不高的配件，细心呵护吧！本人长期担任电脑维护工作，积累了一些小经验，在这里和大家共享。

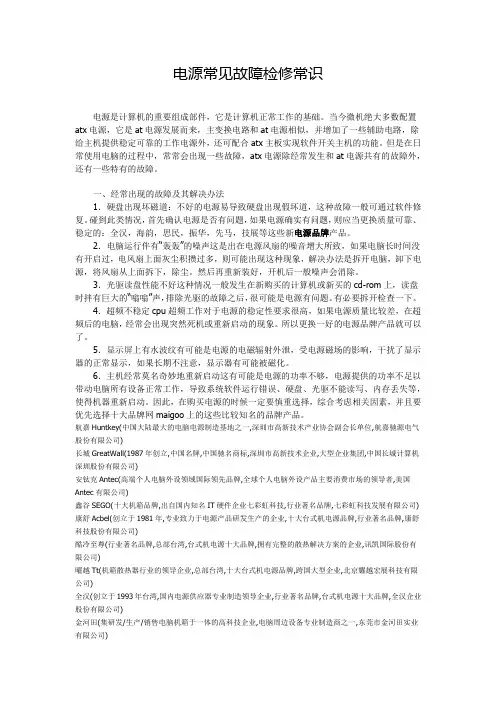

一、电源故障判断1．硬盘出现坏磁道不好的电源易导致硬盘出现假坏道，这种故障一般可通过软件修复。
碰到此类情况，首先确认电源是否有问题，如果电源确实有问题，则应当更换质量可靠、稳定的新电源。
2．电脑运行伴有“轰轰”的噪声这是出在电源风扇的噪音增大所致，如果电脑长时间没有开启过，电风扇上面灰尘积攒过多，则可能出现这种现象，解决办法是拆开电脑，卸下电源，将风扇从上面拆下，除尘。
然后再重新装好，开机后一般噪声会消除。
3．光驱读盘性能不好这种情况一般发生在新购买的计算机或新买的CD-ROM上，读盘时拌有巨大的“嗡嗡”声，排除光驱的故障之后，很可能是电源有问题。
有必要拆开检查一下。
4．超频不稳定CPU超频工作对于电源的稳定性要求很高，如果电源质量比较差，在超频后的电脑，经常会出现突然死机或重新启动的现象。
一般只要更换一个新的稳定的电源就可以了。
5．显示屏上有水波纹有可能是电源的电磁辐射外泄，受电源磁场的影响，干扰了显示器的正常显示，如果长期不注意，显示器有可能被磁化。
6．主机经常莫名奇妙地重新启动这有可能是电源的功率不够，电源提供的功率不足以带动电脑所有设备正常工作，导致系统软件运行错误、硬盘、光驱不能读写、内存丢失等，使得机器重新启动。
二、电源的故障原因1．保险丝熔断。
一般情况下，保险丝熔断的主要原因有：直流滤波和变换振荡电路在高压状态工作时间太长，电压变化相对较大。
具体表现为：回路中二极管被击穿，高压滤波电解电容损坏，逆变功率开关管损坏。
如果确实是保险丝熔断，应该首先查看电路板上的各个元件，看这些元件的外表有没有被烧糊，有没有电解液溢出。
如果没有发现上述情况，则用万用表进行测量，如果测量出来两个大功率开关管e、c极间的阻值小于100k?，说明开关管损坏。
其次测量输入端的电阻值，若小于200k?，说明后端有局部短路现象。
2．无直流电压输出或电压输出不稳定。
如果保险丝是完好的，可是在有负载情况下，各级直流电压无输出。
这种情况主要是以下原因造成的：电源中出现开路、短路现象，过压、过流保护电路出现故障，振荡电路没有工作，电源负载过重，高频整流滤波电路中整流二极管被击穿，滤波电容漏电等。
这时，首先用万用表测量系统板+5V电源的对地电阻，若大于0.8?，则说明电路板无短路现象；然后将电脑中不必要的硬件暂时拆除，如硬盘、光盘驱动器等，只留下主板、电源、蜂鸣器，然后再测量各输出端的直流电压，如果这时输出为零，则可以肯定是电源的控制电路出了故障。
3．电源负载能力差。
如果是电源负载能力差，开机后，电源只能向主板、软驱正常供电，当接上硬盘、光驱后，因为负载能力不足，可能导致屏幕变白而不能正常工作。
打开电源检查，可能有这些原因：稳压二极管发热漏电，整流二极管损坏、高压滤波电容损坏、晶体管工作点未选择好等。
如果晶体管工作点为选择好状态，则可以调换振荡回路中各晶体管，使其提高，或调大晶体管的工作点。
4．无直流输出。
如果电源内的保险管烧断，则故障部位可能在变压器。
这时，可更换保险管进行加电实验。
若接通交流电源后，保险管又烧黑，则证明交流输入电路有短路情况，可在整流桥交流输入端的两头加保险管，并直接接到交流电源上，然后接通电源，如果稳压电源风机旋转正常，而且测试各直流输出电压正常，则说明故障部位在交流滤波电路中。
ATX电源技术详解目前，ATX电源广泛应用于电脑中，与AT电源相比，它更符合"绿色电脑"的节能标准,它对应的主板是ATX主板。
1.ATX电源的特点与AT电源相比，ATX电源增加了“＋3.3V、＋5VSB、PS－ON”三个输出。
其中“＋3.3V”输出主要是供CPU用，而“＋5VSB”、“PS－ON”输出则体现了ATX电源的特点。
A TX电源最主要的特点就是，它不采用传统的市电开关来控制电源是否工作，而是采用“＋5VSB、PS－ON”的组合来实现电源的开启和关闭，只要控制“PS－ON”信号电平的变化，就能控制电源的开启和关闭。
“PS－ON”小于1V伏时开启电源，大于4.5伏时关闭电源。
2.ATX电源的核心电路A TX电源的主变换电路与AT电源相同，也是采用“双管半桥它激式”电路，PWM(脉宽调制)控制器同样采用TL494控制芯片，但取消了市电开关。
由于取消了市电开关，所以只要接上电源线，在变换电路上就会有＋300V直流电压，同时辅助电源也向TL494提供工作电压，为启动电源作好准备。
A TX电源的特点就是利用TL494芯片第4脚的“死驱控制”功能，当该脚电压为＋5V 时，TL494的第9、11脚无输出脉冲，使两个开关管都截止，电源就处于待机状态，无电压输出。
而当第4脚为0V时，TL494就有触发脉冲提供给开关管，电源进入正常工作状态。
辅助电源的一路输出送TL494，另一路输出经分压电路得到“＋5VSB”和“PS－ON”两个信号电压，它们都为＋5V。
其中，“＋5VSB”输出连接到A TX主板的“电源*部件”，作为它的工作电压，要求“＋5VSB”输出能提供10mA的工作电流。
“电源*部件”的输出与“PS －ON”相连，在其触发按钮开关(非锁定开关)未按下时，“PS－ON”为＋5V，它连接到电压比较器U1的正相输入端，而U1负相输入端的电压为4.5V左右，这样电压比较器U1的输入为＋5V，送到TL494的“死驱控制脚”，使ATX电源处于待机状态。
