下载文档原格式
目录
1适用范围 (1)
1.1电压等级 (1)
1.2电气类别 (1)
2编写依据 (1)
3作业流程图 (2)
4安全风险辨析与预控 (2)
5作业内容 (3)
5.1作业前施工条件 (3)
5.2施工准备 (4)
5.3主要作业内容 (6)
5.4质量检验 (10)
1适用范围
1.1电压等级
35kV及以下配网工程。
1.2电气类别
配网工程中户外SF6断路器和真空断路器及负荷开关的安装。
2编写依据
表2-1编写依据
3 作业流程图
图3-1 作业流程图
4 安全风险辨析与预控
表4-1 工作前安全风险辨析及预控措施表
表4-1（续）
请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。
施工单位检查人：
监理单位检查人： 日期：
日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填
写“×”，不存在风险则填写“―”，未检查项空白。
5 作业内容
5.1 作业前施工条件
表5-1 作业前施工条件。

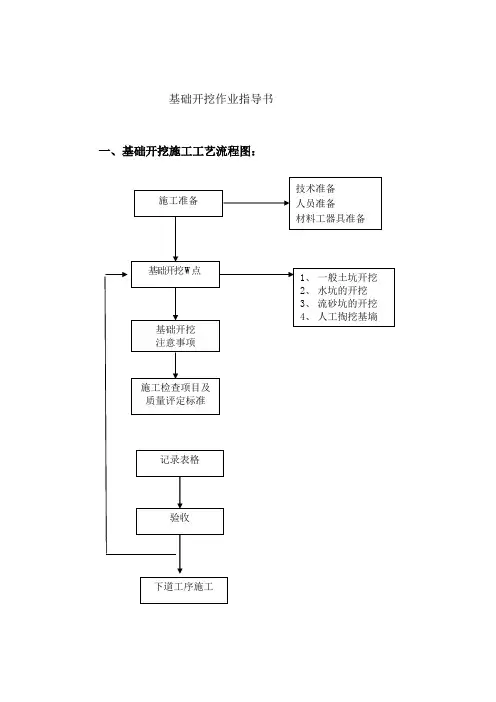

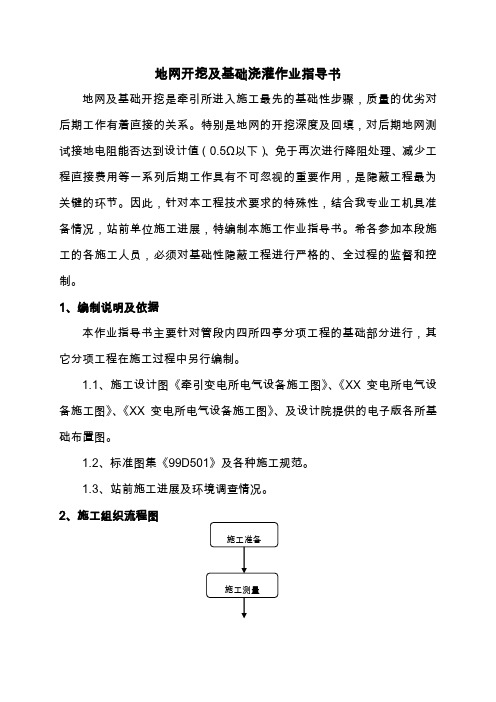

基础开挖作业指导书一、基础开挖施工工艺流程图：二、作业方法及要求：线路复测与设计交桩无误,即可进行杆塔基础的分坑,定位测定位划线后既可进行基础工程的开挖.1、施工准备：1技术准备：熟悉被补充开挖基础的施工图及施工技术手册,了解对基础坑洞的要求及基坑尺寸.2组织准备：如需爆破开挖的还应配置有爆破操作证的炮工.机械打孔或需抽水开挖的还应有机械操作技工.每基杆塔的开挖应有专人负责,根据工程量的大小和作业面的民技工人数.3材料工器具准备：铁锹、钢钎、凿岩机、大锤、斗车、抽水机等其它施工用具.2、基础开挖W点：杆塔基础的坑深应以设计图纸的施工基地面为准,拉线坑的坑深,以拉线坑中心的地面标高为基准.基坑开挖施工时要保护好分坑时所钉的辅助桩,特别是中心桩,辅助中心桩.如在基坑开挖施工中原钉桩要受到干扰,则应移至不受干扰位置,即增定辅助桩,用以找出中心桩.施工时应严格按要求的位置与深度开挖,特别是深度不应超挖.深度允许误差为+100毫米、-50毫米,坑底应平整,如一基是两个或四个坑,应按在允许误差标准以内最深一坑操平.（1）一般土坑的开挖：开挖一般土坑基础,在挖掘前应将基南及基面附近的浮石等杂物清理干净,挖掘应自上而下进行,不得采用掏洞法挖坑,如坑底面积超过2平方米时,可由2人同时挖掘,但不得面对面或相互靠近工作.向外抛土时应防止坑边石块回落伤人.休息时不得在坑内.不用挡土挖坑时,坑壁应留有适当的坡度,坡度的大小与土质特性,地下水位、挖掘深度等因素有关.在开挖前还必须对土壤进行多方面的了解,边坡距离要根据实际情况适当加长或缩短,确保不发生坑壁坍塌现象.在开挖过程要随时注意对土壤的情况,发现土壤的湿度较大,或者土质松散时,采取措施.可将边坡加大,或者对坑壁加以支撑.开挖的坑底必须铲平,中间不得有凹凸不平现象,坑的四角应在同一水平面上.基坑如为膨胀土,开挖后不能立即进行下道工序,施工时,坑底应暂留300毫米,等到进行下道工序施工前夕再开挖整平,使基坑底面少受自然自候的影响.（2）水坑的开挖：水坑和带有泥土的泥水坑的开挖,主要是视水坑的渗水量而定,渗水速度比较慢的水坑,用人工淘水的方法,边挖边淘水,挖到主杆的有效深度时,便可放置底盘,现浇基础应即时组织浇筑；如渗水速度较快的水坑开挖,必须配合抽水机械,采用边抽水边开挖的方法.使抽水速度快于渗水的速度,这时一般对大于米的深坑,需采用挡土板承坑壁的方法来开挖,以防坑边坍塌.支档的方法有：A、土桩填充支撑法：在基坑挖至米左右,装好第一层横支撑木,把杂木桩由横支撑木及坑壁间插下,在坑壁与杂木桩中填草袋,边塞草袋边将杂木柱向下打,一直打到土中100—200毫米左右,再继续挖土,同时再将桩往下打并继续填草袋,当挖至距第一层横支撑木约米,再加第二层横支撑木,杂木桩之间的距离约米左右.B、板桩支挡法：用板桩支的挡坑壁,板桩的尺寸一般厚度为50毫米,宽度有150-200毫米,横支撑木的距离不大于1米,板桩在基础中边挖边打,打板桩时应垫上木头以防打裂,要随时注意板桩下沉是否垂直,横挡是否水平.（3）流砂坑的开挖：基坑开挖遇到流砂时,会出现流砂不断涌出的现象,解决的办法是如果流砂不很严惩可以采用大挖方的方法,扩大基础开挖面直至能够施工为止,电杆是装配或予制基础,要求施工前做好一切准备,使施工紧凑,衔接尽量避免间断作业,现浇砼基础,由于施工时间长,大挖方的方法不行时,也用板桩支档的方法.流砂比较严重的情况,可采用砼护管的方法,护管的内径米,高米,壁厚米,有上下企口的圆形管,护管的大小,主要是考虑强度上保证安全,下管操作方便,使用的节数应根据地质情况、坑深而定.混凝土护管的使用方法：A、用起重设备或扒杆将砼护管吊放于坑位上,使护管的中心与基坑中心重合.B、开挖时应注意坑内挖土人员,设专人监护,一定要沿管下端四周均匀向下开挖,以便管自动下沉,不可沿一侧奋力下挖,否则,将使护管发生倾斜,易造成杆塔基础迈步和偏移.C、须使用两节以上护筒时,必须等前一节护管已下沉到与地面相平时,再按企口对接第二节护管,要注意必须按企口对位护管,使上下护管不易滑动错口,泥水不易从接口处进入护管.在流砂地带采用护管开挖时,常伴有大量的流砂从地面上涌入护管内,解决这一问题的办法是：在开挖前,先在护管周围堆上一定数量和高度的小石子,开挖后,随着护管的下沉,管外的一部分砂石进行管内,石子也跟着下沉,使护管下端外围约粘厚的范围被石子予占据,这样石子可以起到隔砂的作用,流砂被阻,护管外坍塌大为减轻,砂涌现象大大减少.（4）人工掏挖基坑：对于地质良好粘土类的杆塔基础,为充分利用原状土,提高基础的搞拨能力,可以进行人工掏挖成型,这样可以减少较大的开挖方量,缩短工期,在冬季施工也便于养护.采用人工掏挖施工,应有可靠的安全措施,掏挖时坑下,坑上应配合好,随时鉴别各种深度的土质状况,如发现有易坍塌土层,应及时处理,故不可冒险开挖,要防止掏宽底部土后,上部土方坍塌,造成人员伤亡事故.掏挖施工前,先按基础中心位置,画好基础立柱边缘尺寸,先使用锹从地面表面开挖至半米多深后,改用短把锹镐掏挖,掏挖到设计深度后,再按底部扩大尺寸向四周掏挖,并应符合设计要求尽可能将坑壁修光.（5）岩石基础的爆破开挖见爆破开挖作业指导书.3、基础开挖注意事项：1开挖过程中,如发现地基土质与原不符或坑底发现天然孔洞、古墓管道等,应及时与设计单位、甲方研究处理意见.2坑深误差超过+100毫米时按以下规定处理.A、铁塔基础超深部分以铺石灌浆处理；B、钢筋砼电杆基础坑超深部分在100-300毫米时,超深部分以填土夯实处理,超过300毫米以上,其超深部分以铺石灌浆处理.C、拉线坑如超深后对拉线盘的安装位置与方向有影响时其超深部分填土夯实处理,如无影响不作处理.D、凡不能以填土夯实处理的水坑、流砂坑、淤泥坑及石坑等其超深部分按设计要求处理如设计无具体要求时以铺石灌浆处理.E、对于个别杆塔基础坑,虽超深,但经验算无不良影响并经设计同意可以不作处理,只作记录.4、施工检查项目及质量评定标准1基础开挖之前必须由现场技术人员检查各桩位是否正确,待确定桩位无误后,方可进行开挖作业.2由自检员进行基础坑深、大小及坑底、相对高差,进行自检,合格后,报专职质检员进行复检.5、组织验收：基础开挖完毕后,应及时组织验收,由于是隐蔽工程必须停工等检报监理工程师或甲方质检人员检查并签证验收合格方可进行下道工序施工.做好施工记录.6、记录表格。
目录
1适用范围 (1)
1.1电压等级 (1)
1.2电气类别 (1)
2编写依据 (1)
3作业流程图 (2)
4安全风险辨析与预控 (2)
5作业内容 (4)
5.1作业前施工条件 (4)
5.2施工准备 (4)
5.3主要作业内容 (5)
5.4质量检验 (7)
1适用范围
1.1电压等级
35kV及以下配网工程。
1.2电气类别
架空线路工程的导线附件连接安装。
2编写依据
表2-1编写依据
3作业流程图
图3-1作业流程图
4安全风险辨析与预控
表4-1工作前安全风险辨析及预控措施表
表4-1（续）
请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。
施工单位检查人：监理单位检查人：日期：日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“―”，未检查项空白。
某35KV供电工程35Kv架空电力线路作业指导书施工作业指导书工程名称 35kV线路适用工序线路测量及基础分坑检测工具材料及规格标准及规范 110,500kV架空电力线路施工及验收规范GBJ233,901、施工测量使用的经纬仪其最小读数不应大于1′;测量用的仪器及量具在使用前必须进行检查，误差超标的严禁使用; 作2、线路测量时，以设计勘测钉立的两相邻直线桩为基准，其横线路方向偏差不大于50mm; 业3、当采用经纬仪视距法复测距离时，顺线路方向两相邻杆塔中心桩间的距离与设计值的偏差不大于设计档距的1,;转角桩的角度值采用方向法复测时，对标设计值的偏差不大于1′30″ ;4、当采用百米绳、钢卷尺及直线量距时，两次测值不得超过1‰。
准方1、线路测量采用经纬仪、皮尺、百米绳进行，应尽量满足设计要求;杆塔基础施工前必须对线路断面认真复测，其复测数据偏差应按作业标准内容进行;2、基础分坑采用经纬仪、钢卷尺、皮尺，严格按杆塔基础分坑图的数字尺寸法进行;3、全线路所有杆塔施工测量时，应根据杆塔中心桩及分坑中心桩位置钉出前、后、左、右控制桩，以便施工及质量检查复核中心桩位置;所打桩应牢固，且桩中心打点(钉子);及 4、凡施工测量数据与设计数据误差超过作业标准，无法满足设计及标准，一律待查明原因、核实无误后方准施工。
要求交底人接受人施工作业指导书工程名称 35kV线路适用工序杆塔基础施工检测工具经纬仪、钢卷尺、吊线锤材料及规格标准及规范 110,500kV架空电力线路施工及验收规范GBJ233,901、铁塔基础符合下列规定时方可组立铁塔:(1)、经中间检查验收合格;(2)、作混凝土的强度应符合下列规定:A、分解组塔时为设计强度的70,;B、整体立塔时为设计强度的100,; 业2、铁塔组立后，各相邻节点间主材弯曲不得超过1/750。
3、螺栓与构件面应垂直，连接应紧密牢固。
螺栓贯穿方向应符合如下规定:标水平方向由内向外，垂直方向由下向上。
目录1．合用范畴 02．编制根据 03.工程概况及重要工程量 (1)4．作业人员旳资格规定 (1)5．重要施工机械及工具器具 (3)6.施工准备 (4)7．作业程序 (4)8.重要作业措施、工艺规定 (5)9.强制性条文 (12)10．工序交接及成品保护 (14)11．安全和文明施工措施 (22)12.危险源辨认、环境影响因素辨认及控制措施 (26)1．合用范畴本作业指引书合用于华能安徽怀宁石镜风电场（50MW）工程旳线路工程基本施工。
2．编制根据2.1《铁塔基本施工图》安徽省电力设计院2.2《电力建设施工质量验收及评估规程》 DL/T5210.1-第一部分:土建工程2.3《建筑地基基本工程施工质量验收规范》 GB50202-2.4《混凝土质量控制原则》 GB50164-2.5《混凝土构造工程施工质量验收规范》 GB50204-()2.6《混凝土构造工程施工规范》 GB50666-2.7《风力发电工程达标投产验收规程》 NBT 31022-2.8《工程建设原则强制性条文(房屋建筑部分)》2.9《建筑施工手册》（第五版）2.10《110-500kV架空电力线路施工及验收规范》(GB50233-)；2.11《电力建设安全工作规程(电力线路部分)》(DL5009.2-)；2.12《混凝土强度检查评估原则》（GB50107-）。
3.工程概况及重要工程量3.1工程概况华能安徽怀宁石镜风电场（50MW）一期工程集电线路共布置铁塔12台，每台4个小基本，分为A线、B线两个部分：A线起于TA1电缆终端塔，按双回路架设，长1.286公里；B线起于TB1电缆终端塔，按单回路架设，长1.25公里。
架空线路旳测量及塔杆编号均已面向风电场方向为正方向。
3.2重要工程量汇总4．作业人员旳资格规定4.1参与施工人员规定体质良好，且有较高旳安全质量意识，参与并通过三级安全教育考试。
4.2参与作业人员要有良好旳职业素质，有一定旳质量安全意识。
接触网工程基坑开挖施工作业指导书基坑开挖包括接触网支柱坑、钢柱基础坑、拉线坑开挖等。
由于我国电气化铁路施工大部分是在运输繁忙的营业线路上，为了尽用线路时间，减少运输损失，并根据我国劳动力资源丰富，挖坑作业具有点多、量少、分散的特点，因此接触网挖坑作业仍将以人工开挖为主。
基坑开挖方法应根据基坑土质不同而不同，根据经验，按路基土质类型，基坑开挖方法有以下四种：1、硬土类：包括变普通土、土夹石、硬土、砂岩、风化石等，这类土质密实，自结合力强，可采用坑的办法开挖基坑。
非雨季人工开挖，不会塌方，不需坑壁支撑防护。
2、碎石类：包括石夹土、碎石、填方土等，这类土质自结合力不均匀，稳固性较差，适应于挖小坑，局部支撑的方法。
3、流沙、高水位土质类：宜采用钢筋混凝土防护圈进行施工，类似沉井法。
采用此法可节省木材，经济、可靠，便于施工。
4、坚石、次坚石类：这类基坑开采用控制爆破法。
当采用法兰盘支柱时，只需按要求钻孔灌注锚栓。
由于施工方法的改进，我国已基本上取消了吊轨防护的坑开挖工作相当困难，应根据具体情况采取相应的基坑防护措施，因此，今后应对基础形式进行必要的设计改进，以简化施工，提高综合经济效益。
第一节基坑坑口的确定在支柱、基础沿线路定出纵向位置后，应进行横向定位测量，即确定坑口及坑口尺寸，作出标记，以便对基坑进行开挖。
对于新线一次电化的线路，应按交桩测量所测定的支柱中心桩及辅助桩定出基坑位置。
一、坑口尺寸确定原则1、混凝土支柱坑根据选用的不同类型支柱的底面尺寸，并考虑以下因素确定；（1）、便于开挖和排土，土方量最少；（2）、预留支柱的调整范围；（3）、没有横卧或底板的基坑要留有安装和调整的余地。
2、基础坑根据基础类型和土质情况等因素决定：（1）、土质软塌方的地带（如流沙混石等）需按基础底部最大几何尺寸，加模型板厚度及支撑距离；（2）、平地和路堑地带的硬性土质基础坑可采用挖小搞，不设模型就地灌注的办法施工，坑口可采用局部模型板，基坑结构尺寸应比标准大；（3）、在坚石和一般石质地采用“J”型基础形式（J型基础形式：即将设计的基础类型保持原高度，仅取消占阶部分），但必须挖小坑，只坑口采用局部模型板，就地灌注基础横断面尺寸应比设计大10-20毫米。
目录
1适用范围 (1)
2编写依据 (1)
3作业流程图 (1)
4安全风险辨析与预控 (3)
5作业内容 (4)
5.1作业前施工条件 (4)
5.2施工准备 (5)
5.3主要作业内容 (6)
5.4质量检验 (8)
1适用范围
本节适用于35kV及以下配网工程架空线路工程的土质较好且地下水位低于基础底面的掏挖基础基坑开挖。
2编写依据
表2-1编写依据
3作业流程图
图3-1作业流程图
4安全风险辨析与预控
表4-1工作前安全风险辨析及预控措施表
请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。
施工单位检查人：监理单位检查人：
日期：日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“―”，未检查项空白。
5作业内容
5.1作业前施工条件
表5-1作业前施工条件
表5-1（续）
5.2施工准备
表5-2施工准备
5.3主要作业内容
表5-3主要作业内容
表5-3（续）
5.4质量检验
表5-4质量检验
表5-4（续）。
