目录
1适用范围 (1)
1.1电压等级 (1)
1.2电气类别 (1)
2编写依据 (1)
3作业流程图 (2)
4安全风险辨析与预控 (2)
5作业内容 (3)
5.1作业前施工条件 (3)
5.2施工准备 (4)
5.3主要作业内容 (5)
5.4质量检验 (6)
1适用范围
1.1电压等级
35kV及以下配网工程。
1.2电气类别
配网工程中户外阀型避雷器和金属氧化物避雷器的安装。
2编写依据
表2-1编写依据
3作业流程图
图3-1作业流程图
4安全风险辨析与预控
表4-1工作前安全风险辨析及预控措施表
表4-1（续）
施工单位检查人：监理单位检查人：
日期：日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“―”，未检查项空白。
5作业内容
5.1作业前施工条件
件
表5-1作业前施工条。
室外断路器安装施工方案一、简介室外断路器安装施工方案是为了确保电力系统顺利运行和安全使用，以便对室外供电线路进行控制和保护而制定的一系列操作和技术要求。
本文档旨在提供室外断路器安装施工的详细方案，通过标准化的安装流程和严格的操作规范，确保安装质量和安全性。
二、安装前准备在进行室外断路器安装之前，需要进行一系列的准备工作：1.材料准备：根据实际需要和设计要求，准备好所需的室外断路器及其配套设备、电缆、接线端子等材料。
2.设计及施工方案评审：对设计方案进行评审，并与设计人员进行沟通，确认方案的可行性和一致性。
3.安全措施：了解现场环境和安全要求，确保安装过程中的人员安全。
准备好必要的安全防护装备和紧急救援措施。
4.工具准备：准备好需要使用的工具和仪器设备，包括电钻、电批、螺丝刀、电缆剥皮刀等。
5.现场勘测：对安装位置进行仔细勘测，确保安装的准确性和稳固性。
三、安装步骤步骤一：确定安装位置1.根据设计方案和现场实际情况，确定室外断路器的安装位置。
通常情况下，室外断路器应安装在电力进线点、电缆井、变压器后等适当的位置。
2.确保安装位置无遮挡物和阻挡物，通风良好，以保证室外断路器的正常运行和散热。
步骤二：固定安装底座1.使用螺丝刀或电动工具，将室外断路器的固定底座固定在安装位置上。
2.底座固定时需注意，要确保底座平稳牢固，能够承受室外环境的风雨和震动。
步骤三：连接电缆1.根据设计要求和实际情况，将电力进线电缆与断路器进行连接。
使用电缆剥皮刀去除电缆外皮，并根据电缆规格剥去合适长度的绝缘层。
2.使用电缆接线端子和螺栓，将电缆与断路器的引出线夹紧连接。
确保接线端子紧固可靠，无松动现象。
3.适当使用绝缘胶带或绝缘套管，对电缆连接部分进行绝缘处理，以确保安全可靠。
步骤四：性能测试和调试1.安装完成后，对室外断路器进行全面的性能测试和调试。
包括动作试验、过载试验、短路试验等。
2.在测试过程中，注意观察断路器的动作情况、运行指示器的状态和报警信号，确保断路器的正常运行和保护功能。
35kv高压成套开关柜安装作业指导书要点随着电力行业的发展和电网的不断扩大，35kv高压成套开关柜的安装工作变得越来越重要。
为了确保安装工作的顺利进行，制定一份详细的作业指导书是必不可少的。
本文将介绍35kv高压成套开关柜安装作业指导书的要点。
第一，施工前的准备工作。
在进行35kv高压成套开关柜的安装之前，需要进行一系列的准备工作。
首先，要对施工现场进行勘察，了解地形、地貌、土质等情况，确保施工的安全性。
其次，要准备好所需的施工工具和设备，包括起重机械、电焊机、电动工具等。
同时，还需要组织施工人员进行技术培训，确保他们具备安全操作的能力。
第二，安装过程中的注意事项。
在进行35kv高压成套开关柜的安装过程中，需要注意以下几个方面。
首先，要确保安装过程中的安全性，采取必要的防护措施，如佩戴安全帽、安全鞋等。
其次，要按照设计要求进行安装，确保各个部件的位置和连接方式正确。
同时，还要注意保护好设备，避免损坏。
此外，要定期进行安全检查，及时发现和处理安全隐患。
第三，施工后的验收工作。
在35kv高压成套开关柜的安装完成后，需要进行验收工作，以确保安装质量符合要求。
首先，要进行外观检查，检查设备的表面是否有划痕、变形等问题。
其次，要进行功能检查，测试设备的各项功能是否正常运行。
同时，还要进行电气性能测试，检测设备的绝缘电阻、接地电阻等指标是否符合要求。
最后，还要进行安全检查，确保设备的安全性。
第四，施工中的常见问题及解决方法。
在35kv高压成套开关柜的安装过程中，往往会遇到一些问题，如设备连接不坚固、电气性能不稳定等。
针对这些问题，需要及时采取相应的解决方法。
比如，对于设备连接不坚固的问题，可以采取加固措施，如增加螺栓的紧固力度。
对于电气性能不稳定的问题，可以进行电气性能测试，找出问题所在，并进行修复。
综上所述，35kv高压成套开关柜的安装作业指导书是确保安装工作顺利进行的重要文件。
在编写指导书时，需要关注施工前的准备工作、安装过程中的注意事项、施工后的验收工作以及常见问题及解决方法。

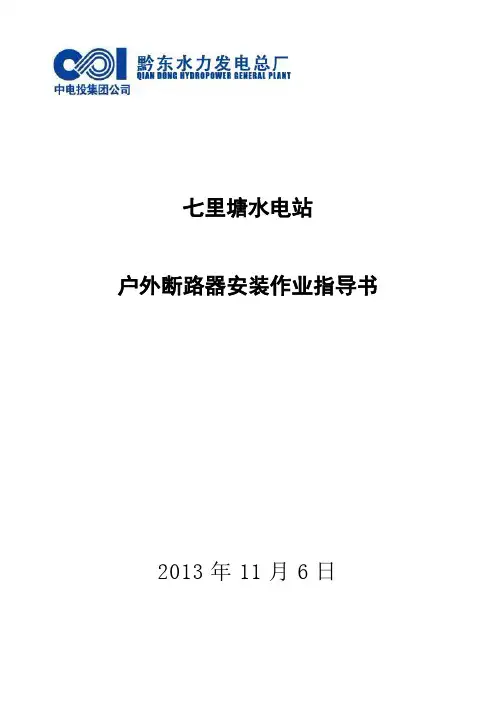

七里塘水电站户外断路器安装作业指导书2013年11月6日户外断路器安装作业指导书目次1 户外断路器安装工程简述 (2)2 编写依据 (2)3 作业流程 (2)4 作业方法 (3)5 质量控制措施 (8)6 单元工程质量评定表 (8)附表一：断路器安装单元工程质量评定表1 户外断路器安装工程简述1.1户外断路器安装概述本工程安装项目包括预埋螺栓安装、支架货底座安装、断路器本体吊装、连杆等附件安装接线及试验。
1.2户外断路器安装特点七里塘水电站共安装1台型号为LW26-110的断路器。
安装工作在基础交面后进行。
整个安装工程可分为预埋螺栓安装、支架货底座安装、断路器本体吊装、连杆等附件安装接线及试验。
2 编写依据3 作业流程作业（工序）流程见图3-1。
图3-1 作业（工序）流程图4 作业方法4.1 施工准备4.1.1 技术准备：按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。
4.1.2 人员组织：技术负责人、安装负责人、安全质量负责人和技术工人。
4.1.3 机具的准备：按施工要求准备机具，并对其性能及状态进行检查和维护。
4.1.4 施工材料准备：螺栓等。
4.2 预埋螺栓安装把水泥基础预留孔清理干净，按图纸及支架尺寸画好中心线，然后用钢板做一个架子用于固定地脚螺栓，使其装上断路器支架刚好露出3～5扣，而后用混凝土灌浆，保养不少于7天。
4.3 支架或底座安装4.3.1 将分相断路器支架分别安装在预埋螺栓上，用水平仪通过调节地脚螺栓上的螺母使支架处于水平，底部螺栓全部拧紧，以待本体吊装。
4.3.2 将分相断路器机构箱按A、B、C 相依次吊装在预埋基础上，用经纬仪校验后紧固地脚螺栓。
4.3.3 三相联动断路器采用三极共用两个支架、一个横梁、一个操动机构，因此断路器本体安装前必须先装支架、横梁，并用螺栓、螺母和平垫紧固，然后测量调节，通过调节地脚螺栓上的螺母使横梁在横向和纵向都处于水平，紧固螺母并锁固。
断路器安装作业指导书前言本指导书旨在为工程师提供一个全面的断路器安装指南。
我们将详细介绍断路器安装的步骤，以及需要遵守的安全措施。
在进行断路器安装前，请仔细阅读本指导书。
断路器安装步骤步骤一：检查设备在进行断路器安装之前，需要对设备进行检查，以确保设备符合安装要求。
如果检查发现任何问题，请立即停止安装，并联系技术支持。
步骤二：准备工作在给断路器安装之前，我们需要进行以下准备工作：•确定安装位置，并准备好安装材料；•关闭断路器开关；•准备好所需的工具和安全装备。
步骤三：安装断路器接下来，我们将详细介绍安装断路器的步骤：第一步：确认断路器是否适合该电路系统在进行断路器安装之前，需要确认该断路器是否符合电路系统的要求。
如果不符合要求，请更换合适的断路器。
第二步：确认安装位置确保已经选定了正确的安装位置，并且位置符合设备要求。
第三步：固定安装板将安装板固定在选定的安装位置上。
第四步：接线接线前，需要先检查电路系统的绝缘状况。
然后，将电源线和负载线连接到断路器的连接端口上。
确保连接牢固，不漏电。
第五步：安装面板连接完电源线和负载线后，安装面板，并仔细检查所有的接线和连接是否牢固。
第六步：打开断路器开关在安装完毕后，打开断路器开关，并检查是否正常工作。
步骤四：安全措施在进行断路器安装之前，请务必遵守以下安全措施：•断开电源并确保电路系统已经失电；•穿戴适当的安全装备，如手套、安全眼镜等；•确保安装位置周围没有杂物和障碍物；•一次只安装一个断路器，并确保按照正确的顺序进行操作；•不要在不适当的环境下安装断路器，如在潮湿的地方、火灾危险的地方等；•严格遵守安全规范，并保持清醒状态。
结论断路器安装是一个需要谨慎和小心的过程。
我们建议只由专业的工程师来进行此项工作。
希望本指导书能够为断路器安装者提供帮助。
如您还有任何问题，请联系技术支持。
请注意：在进行断路器安装之前，应仔细阅读工厂的操作手册，并遵守公共所需的安全规定。
目录
1适用范围 (1)
1.1电压等级 (1)
1.2电气类别 (1)
2编写依据 (1)
3作业流程图 (2)
4安全风险辨析与预控 (2)
5作业内容 (4)
5.1作业前施工条件 (4)
5.2施工准备 (4)
5.3主要作业内容 (6)
5.4质量检验 (8)
1适用范围
1.1电压等级
35kV及以下配网工程。
1.2电气类别
配网工程中户外高压跌落式熔断器的安装。
2编写依据
表2-1编写依据
3 作业流程图
图3-1 作业流程图
4 安全风险辨析与预控
表4-1 工作前安全风险辨析及预控措施表
表4-1（续）
请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。
施工单位检查人：监理单位检查人：
日期：日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“―”，未检查项空白。
35kv高压成套开关柜安装作业指导说明书一、前言本文档旨在对35kv高压成套开关柜的安装作业进行详细的指导说明，确保安装过程顺利进行并符合相关要求。
本指导说明书适合于35kv高压成套开关柜的安装作业人员参考。
二、安装前准备1. 确保安装场地满足相关要求，如地基平整、通风良好等。
2. 检查所需安装工具和设备的完好性和数量，确保满足安装需求。
3. 准备好所需的安装材料和配件，确保质量合格。
三、安装步骤1. 安装前的检查1.1 检查35kv高压成套开关柜的外观，确认无损坏或者缺陷。
1.2 检查配套设备和材料的齐全性，确保符合要求。
1.3 检查安装场地的环境和安全状况，消除潜在的安全隐患。
2. 安装基础2.1 根据设计要求和图纸，进行35kv高压成套开关柜的基础施工。
2.2 确保基础的平整度和强度符合要求。
2.3 安装基础完成后，进行基础的检查和验收。
3. 安装设备3.1 根据设计要求和图纸，进行35kv高压成套开关柜的设备安装。
3.2 确保设备安装位置准确无误，且固定坚固。
3.3 安装设备时，注意避免对设备造成损坏或者划伤。
4. 连接路线4.1 根据设计要求和图纸，进行35kv高压成套开关柜的路线连接。
4.2 确保路线连接正确无误，且连接坚固可靠。
4.3 进行路线连接后，进行路线的测试和验收，确保正常通电。
5. 调试和测试5.1 对35kv高压成套开关柜进行调试和测试，确保各项功能正常。
5.2 检查开关柜的各个部件和功能是否正常运行。
5.3 进行各项测试后，记录测试结果并进行验收。
6. 安全注意事项6.1 在安装过程中，严格遵守相关安全操作规程和标准。
6.2 确保安装人员穿戴符合要求的个人防护装备。
6.3 注意避免触碰高压设备，确保人身安全。
四、安装后验收1. 对35kv高压成套开关柜进行全面的验收和检查，确保安装质量符合要求。
2. 检查各项功能和部件是否正常运行。
3. 进行相关测试，如绝缘测试、开关试验等，确保设备安全可靠。
目录
1适用范围 (1)
1.1电压等级 (1)
1.2电气类别 (1)
2编写依据 (1)
3作业流程图 (2)
4安全风险辨析与预控 (2)
5作业内容 (4)
5.1作业前施工条件 (4)
5.2施工准备 (4)
5.3主要作业内容 (5)
5.4质量检验 (7)
1适用范围
1.1电压等级
35kV及以下配网工程。
1.2电气类别
架空线路工程的导线附件连接安装。
2编写依据
表2-1编写依据
3作业流程图
图3-1作业流程图
4安全风险辨析与预控
表4-1工作前安全风险辨析及预控措施表
表4-1（续）
请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。
施工单位检查人：监理单位检查人：日期：日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“―”，未检查项空白。

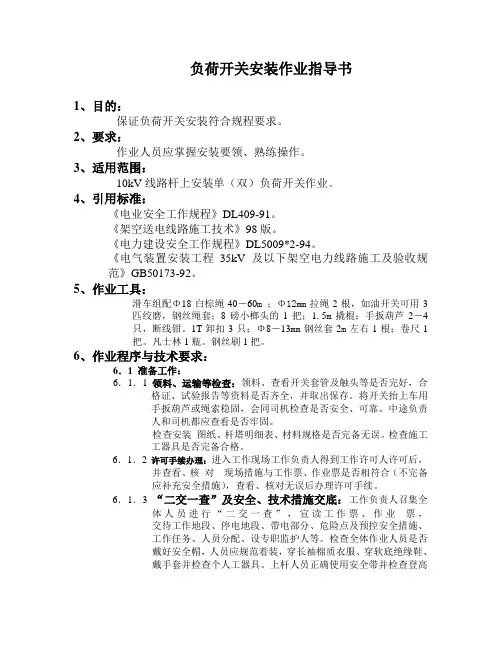

负荷开关安装作业指导书1、目的：保证负荷开关安装符合规程要求。
2、要求：作业人员应掌握安装要领、熟练操作。
3、适用范围：10kV线路杆上安装单（双）负荷开关作业。
4、引用标准：《电业安全工作规程》DL409-91。
《架空送电线路施工技术》98版。
《电力建设安全工作规程》DL5009*2-94。
《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92。
5、作业工具：滑车组配Φ18白棕绳40－60m；Φ12mm拉绳2根，如油开关可用3匹绞磨，钢丝绳套；8磅小榔头的1把；1.5m撬棍；手扳葫芦2－4只，断线钳。
1T卸扣3只；Φ8－13mm钢丝套2m左右1根；卷尺1把。
凡士林1瓶。
钢丝刷1把。
6、作业程序与技术要求：6．1 准备工作：6．1．1领料、运输等检查：领料、查看开关套管及触头等是否完好，合格证、试验报告等资料是否齐全，并取出保存。
将开关抬上车用手扳葫芦或绳索稳固，会同司机检查是否安全、可靠。
中途负责人和司机都应查看是否牢固。
检查安装图纸、杆塔明细表、材料规格是否完备无误。
检查施工工器具是否完备合格。
6．1．2许可手续办理：进入工作现场工作负责人得到工作许可人许可后，并查看、核对现场措施与工作票、作业票是否相符合（不完备应补充安全措施），查看、核对无误后办理许可手续。
6．1．3 “二交一查”及安全、技术措施交底：工作负责人召集全体人员进行“二交一查”，宣读工作票、作业票，交待工作地段、停电地段、带电部分、危险点及预控安全措施、工作任务、人员分配、设专职监护人等。
检查全体作业人员是否戴好安全帽，人员应规范着装，穿长袖棉质衣服、穿软底绝缘鞋、戴手套并检查个人工器具。
上杆人员正确使用安全带并检查登高工器具。
如有民工应安全教育并安全、技术交底后签《民工协议书》、《安全教育卡》。
6．1．4拆除外包装：用撬棍、小榔头开箱搬运至杆下，（小心作业，避免损伤），取出操作机构及联杆，用断线钳剪断底部横木螺栓，拆除底部横木运至杆根。
目录
1适用范围 (2)
1.1电压等级 (2)
1.2电气类别 (2)
2编写依据 (2)
3作业流程图 (2)
4安全风险辨析与预控 (3)
5作业内容 (3)
5.1作业前施工条件 (3)
5.2施工准备 (4)
5.3主要作业内容 (4)
5.4质量检验 (5)
1适用范围
1.1电压等级
35kV及以下配网工程。
1.2电气类别
横担、金具及绝缘子安装制作。
2编写依据
表2-1编写依据
3作业流程图
图3-1作业流程图
4 安全风险辨析与预控
表4-1 工作前安全风险辨析及预控措施表
表4-1（续）
请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。
施工单位检查人： 监理单位检查人： 日期：
日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“―”，未检查项空白。
5 作业内容
5.1 作业前施工条件
表5-1 作业前施工条件
5.2施工准备
表5-2施工准备
表5-2（续）
5.3主要作业内容
表5-3主要作业内容。
35kv高压成套开关柜安装作业指导书一、引言本文档旨在为35kv高压成套开关柜的安装作业提供详细指导。
本指导书将涵盖安装前的准备工作、安装过程中的注意事项以及安装后的验收和测试等内容。
请在进行安装作业前仔细阅读本指导书，并按照指导书的要求进行操作。
二、准备工作1. 确认安装位置：根据设计要求和现场实际情况，确定35kv高压成套开关柜的安装位置，并确保该位置符合相关安全要求。
2. 准备所需材料和工具：根据安装要求，准备好所需的电缆、接线端子、螺丝、垫片等材料，并准备好必要的工具，如扳手、电动螺丝刀、电缆剥皮工具等。
3. 安全措施：在进行安装作业前，确保所有操作人员已经接受相关安全培训，并佩戴好必要的个人防护装备，如安全帽、绝缘手套等。
4. 关闭电源：在进行安装作业前，确保相关电源已经关闭，并采取必要的措施防止误操作导致的电击事故。
三、安装过程1. 安装柜体：根据设计要求和现场实际情况，将35kv高压成套开关柜的柜体放置在预定位置上，并使用螺丝将其固定好。
2. 安装电缆：根据设计要求，将电缆引入开关柜内，并连接到相应的接线端子上。
在连接过程中，应确保电缆接头的绝缘良好，并采取必要的防水措施。
3. 安装开关设备：根据设计要求，将各种开关设备（如断路器、隔离开关等）安装到开关柜中，并正确连接到电缆和接线端子上。
在安装过程中，应注意设备的位置和固定方式，以确保其稳固可靠。
4. 连接控制线路：根据设计要求，将控制线路连接到相应的控制器和指示灯上，并进行必要的接线和标识工作。
在连接过程中，应注意线路的绝缘和接触良好，以确保控制功能的正常运行。
5. 安装辅助设备：根据需要，安装相应的辅助设备，如电能表、电压互感器等，并正确连接到相应的电缆和接线端子上。
在安装过程中，应注意设备的位置和固定方式，以及与主设备的连接方式。
6. 安装接地装置：根据设计要求，安装相应的接地装置，并确保其与开关柜、设备及电源的接地良好。
在安装过程中，应注意接地装置的位置和固定方式，以及与其他金属部件的连接方式。
F o r p e r s o n a l u s e o n l y i n s t u d y a n d r e s e a r c h;n o t f o r c o m m e r c i a l u s e宁夏华夏特钢330kV变电站工程330KV变电站电气安装工程35KV高压开关柜安装作业指导书编制：年月日安全审核：年月日质量审核：年月日审批：年月日目录1.编写依据---------------------------------------------12.主要工作量-------------------------------------------13.作业准备---------------------------------------------14.作业流程---------------------------------------------35.作业方法---------------------------------------------36.安健环境控制措施-------------------------------------77.质量控制措施及检验标准-------------------------------101、编写依据1.1、《电气装置安装工程盘柜及二次回路接线施工及验收规范》1.2、《电业安全工作规程》1.3、《电力建设安全工作规程》1.4、《变电站安健环设施标准》1.5、《电力设备预防性试验规程》1.6、《110kV~500kV送变电工程质量检验及评定标准》1.7、黑龙江省电力勘察设计研究院设计图纸1.8、厂家说明书2、主要工作量3、作业准备3.1人员配备3.2 工器具及仪器仪表配置表4-2 主要工器具及仪器仪表配置4、作业流程4.1作业（工序）流程图5、作业方法5.1施工准备，交底要有针对性；；；进行安全及技术交底5.2基础检查5.2.1 用水准仪及钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高及相对位置是否符合设计要求，以及检查基础槽钢的直线度和水平度，误差不得超过允许值；检查高压及控制电缆的孔洞是否对应开关柜的排列布置。
户外断路器负荷开关安装作业指导书.7、户外断路器安装1适用范围1.1电压等级35kV及以下配网工程。
1.2电气类别配网工程中户外SF6断路器和真空断路器及负荷开关的安装。
2编写依据3作业流程图施工*Y06工准誓N4安全风险辨析与预控4.1户外断路器、负荷开关安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2按《指南》中与户外断路器、负荷开关安装作业相关联的《电网建设安全施工作业票》（编码：HWDQSB-01-01/0）1，结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
表4.1作业任务安全基准风险指南5作业准备5.1作业前施工条件表5.1作业前施工条件3序号项目施工阶段建议工作人数支架安装技术工人3断路器或负荷开关安装技术工人3接线及附件安装技术工人3现场施工质安员技术岗位必须持有与作业工种相应、有效的上岗证,辅助工不得从事电气设备安装等专业工作施工内容相对应的设备材料户外断路器或负荷开关、导线、热镀锌螺钉、热镀锌角铁、绝缘护套、瓷担等（1 ）核对设备、材料的到位及数量；核对户外断路器或负荷开关的技术参数，各项参数符合设计要求。
（2）检查确认户外断路器或负荷开关的瓷件、套管良好，干净，气压指示正常。
进行分、合试验时操动机构灵活，经分、合操作3次以上正常，分、合位置指示正确可靠。
（3）收集户外断路器或负荷开关的出厂合格证明文件及技术资料施工内容相对应的器工器具：水平仪、焊接工具、压接钳、绳索、扳手、尺子、梯子等。
35kv高压成套开关柜安装作业指导书一、引言高压成套开关柜是电力系统中重要的设备之一，用于控制和保护电力设备。
本指导书旨在详细介绍35kV高压成套开关柜的安装作业流程和注意事项，确保安装过程顺利进行，保证设备的正常运行。
二、安装前准备1. 确认安装位置：根据设计要求和现场情况，确定高压成套开关柜的安装位置，并进行标记。
2. 安装工具准备：准备好所需的安装工具和设备，包括扳手、螺丝刀、电动工具等。
3. 安装人员培训：确保安装人员具备相关的安全知识和操作技能，了解相关的安装规范和标准。
三、安装作业流程1. 安装地基：根据设计要求和现场情况，进行地基的准备工作，包括挖掘、夯实等。
2. 安装柜体：将高压成套开关柜的柜体按照设计要求放置在地基上，并使用水平仪进行调整，确保柜体水平。
3. 安装支架：根据设计要求，安装支架，并使用水平仪进行调整，确保支架水平。
4. 安装电缆槽：根据设计要求，安装电缆槽，并确保电缆槽与柜体之间的连接坚固可靠。
5. 安装电缆：根据设计要求，将电缆连接到高压成套开关柜的对应位置，并进行绝缘处理和连接固定。
6. 安装电力设备：根据设计要求，将高压成套开关柜的电力设备（如断路器、隔离开关等）安装到柜体中，并进行固定和连接。
7. 安装控制装置：根据设计要求，将高压成套开关柜的控制装置（如保护装置、仪表等）安装到柜体中，并进行固定和连接。
8. 连接电源：根据设计要求，将高压成套开关柜与电源进行连接，并进行绝缘测试和接地处理。
9. 调试测试：根据设计要求，对安装完成的高压成套开关柜进行调试和测试，确保设备的正常运行。
10. 安全防护：在安装完成后，对高压成套开关柜进行安全防护措施，包括加装防护罩、标识等。
四、安全注意事项1. 安全帽和防护鞋是必需的个人防护装备，必须佩戴。
2. 在安装过程中，严禁使用带电工具，必要时需断电操作。
3. 严禁在高压成套开关柜上堆放杂物，保持周围环境整洁。
4. 在进行电缆连接时，必须确保电缆的绝缘完好，避免短路和漏电。
目录1适用范围 ................................................ 1...1.1电压等级............................................ 1...1.2电气类别............................................ 1... 2编写依据 ................................................ 1... 3作业流程图 ..............................................2... 4安全风险辨析与预控 ...................................... 2... 5作业内容 ................................................3...5.1作业前施工条件...................................... 3..5.2施工准备............................................ 4...5.3主要作业内容........................................ 5..5.4质量检验............................................ 7...1适用范围1.1电压等级35kV及以下配网工程。
1.2电气类别适用于10kV配网工程户外断路器、负荷开关交接试验2编写依据表2-1编写依据3作业流程图上接签收工序复核测试数据下接安装工序图3-1 作业流程图4安全风险辨析与预控表4-1工作前安全风险辨析及预控措施表序号安全风险预控措施检杳结果A试验设备缺检查试验设备是否齐备、完好，是否在有效期内1陷引接电源前用万用表测量电源电压是否符合试验要求2触电工作人员等严禁跨越安全围栏:主要作业内容断路器试验負荷开关试验/■ ~施工单位检查人:日期： 注：对存在风险且控制措施完善填与“V” ，存在风险而控制措施未完善填写“X”，不存在风险则填写“一”，未检查项空白。
目录
1适用范围 (1)
1.1电压等级 (1)
1.2电气类别 (1)
2编写依据 (1)
3作业流程图 (2)
4安全风险辨析与预控 (2)
5作业内容 (3)
5.1作业前施工条件 (3)
5.2施工准备 (4)
5.3主要作业内容 (6)
5.4质量检验 (10)
1适用范围
1.1电压等级
35kV及以下配网工程。
1.2电气类别
配网工程中户外SF6断路器和真空断路器及负荷开关的安装。
2编写依据
表2-1编写依据
3 作业流程图
图3-1 作业流程图
4 安全风险辨析与预控
表4-1 工作前安全风险辨析及预控措施表
表4-1（续）
请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。
施工单位检查人：
监理单位检查人： 日期：
日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填
写“×”，不存在风险则填写“―”，未检查项空白。
5 作业内容
5.1 作业前施工条件
表5-1 作业前施工条件。
