10KV及以下配网施工标准化作业指导书

№:
10KV线路架设标准化作业指导书
公司名称: 设备编号:
编写: 年月日
审核: 年月日
批准: 年月日
作业负责人:
作业日期年月日时至年月日时
XX供电公司
1适用范围
本指导书适用于荆州供电公司6-10kV线路架设工作。

2引用文件
为了正确制定本作业指导书, 引用了下列文件中的有关条款。

1.国家电网安监[2005]83号《国家电网公司电力安全工作规程》（电力线路部分）
2.能源部-88《架空配电线路及设备运行施工规程》
3.SDJ8-79《电力设备接地设计技术规程》
4.SDJ206-1987 《架空配电线路设计技术规程》
3作业前的准备
3.2 人员要求（根据工程情况合理安排）
3.3 备品备件
3.4 工器具（根据工程情况组织工器具）
3.5 材料表（根据现场实际组织材料）
3.6 危险点分析及安全措施（作业单位应根据现场实际情况进行补充）
3.7 人员分工
四、架设作业流程图
五、作业程序及作业标准
5.1 开工
5.2 安装内容和工艺标准
5.3 竣工
六、验收记录
七、作业指导书执行情况评估
八、报告及记录
注: 1.在作业指导书中的各项栏目及空格均要根据实际情况来填写。

安全措施及注意事项必须根据现场实际情况填写。

2、本书未尽事宜, 请执行国家有关规定。

10KV线路作业指导书1、目的1.1为规范配电线路维护作业程序，确保平安、优质、高效地完成配电线路维护工作，特编制本作业指导书。

1.2现场工作必需严格执行《安规》、《两票》有关规定，深化开展反习惯性违章活动。

2、引用标准2.1电网公司《电力平安工作规程》（电力线路部分）2.2DL/T741-2001《配电线路运行规程》《架空配电线路及设备运行规程》3.3《架空配电线路安装检修工艺规程》3、适用范围本作业指导书适用于农网10kV及以下配电线路的现场作业过程的指导。

4、平安措施4.1保证人身平安4.1.1现场工作人员应佩戴平安帽并统着装（工作服、绝缘鞋）。

士4.1.2开头工作前要认真检查所用工器具，合格后方可使用。

杆塔上作业人员必需使用有爱护绳的双保险平安带，平安带和爱护绳应分挂在杆塔不同部位的坚固构件上，换位时不得失去平安带的爱护。

4.1.3开头工作前，工作负责人向全体检修人员交待工作任务、现场平安措施和接近带电线路（部位），并明确分工，全体工作人员复诵无误后方可开头工作。

4.1.4平行双回路线路停电检修时，工作负责人要向工作班成员指明哪一回停电，哪一回带电，并设专人监护，防止工作人员误登带电杆塔或误入带电区，工作人员应佩戴与停电线路色标全都的袖标。

4.1.5工作地段如有邻近、平行、交叉跨越及同杆塔架设线路，在需要接触或接近导线工作时，要使用个人保安地线。

4.1.6严格执行“谁支配工作，谁负责平安”的原则和现场勘察制度，把好作业现场平安关。

应支配熟识设备及作业环境的人担当工作负责人，应对工作的危急点充分进行分析并制定防范措施，传达到每个工作班组成员。

4.2保证设备平安4.2.1每日检修工作出工前，应具体核对和检查所使用的工器具及材料齐全完备后，方可出工。

4.2.2检修人员要根据项目与标准要求，对设备的每个部位（部件）逐项进行仔细检查处理，确保不发生因人为缘由造成设备故障。

4.2.3更换导线或绝缘子等损坏零部件时，应对各连接部位具体检查，以免丢漏M销和开口销，同时将更换设备恢复原位，保证设备平安运行。

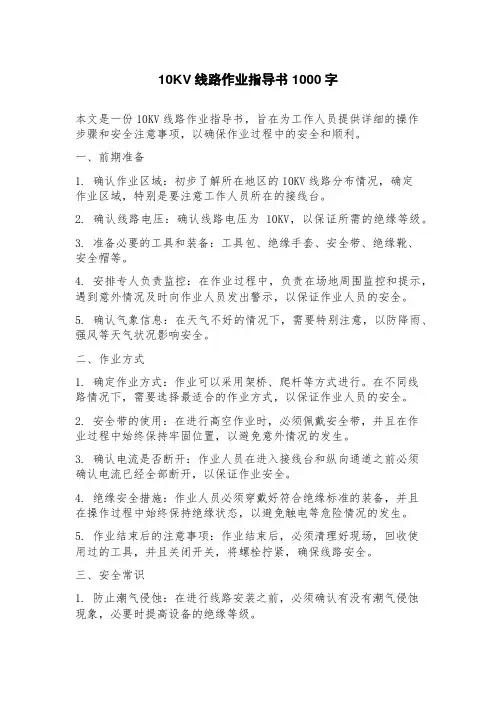

10KV线路作业指导书1000字本文是一份10KV线路作业指导书，旨在为工作人员提供详细的操作步骤和安全注意事项，以确保作业过程中的安全和顺利。

一、前期准备1. 确认作业区域：初步了解所在地区的10KV线路分布情况，确定作业区域，特别是要注意工作人员所在的接线台。

2. 确认线路电压：确认线路电压为10KV，以保证所需的绝缘等级。

3. 准备必要的工具和装备：工具包、绝缘手套、安全带、绝缘靴、安全帽等。

4. 安排专人负责监控：在作业过程中，负责在场地周围监控和提示，遇到意外情况及时向作业人员发出警示，以保证作业人员的安全。

5. 确认气象信息：在天气不好的情况下，需要特别注意，以防降雨、强风等天气状况影响安全。

二、作业方式1. 确定作业方式：作业可以采用架桥、爬杆等方式进行。

在不同线路情况下，需要选择最适合的作业方式，以保证作业人员的安全。

2. 安全带的使用：在进行高空作业时，必须佩戴安全带，并且在作业过程中始终保持牢固位置，以避免意外情况的发生。

3. 确认电流是否断开：作业人员在进入接线台和纵向通道之前必须确认电流已经全部断开，以保证作业安全。

4. 绝缘安全措施：作业人员必须穿戴好符合绝缘标准的装备，并且在操作过程中始终保持绝缘状态，以避免触电等危险情况的发生。

5. 作业结束后的注意事项：作业结束后，必须清理好现场，回收使用过的工具，并且关闭开关，将螺栓拧紧，确保线路安全。

三、安全常识1. 防止潮气侵蚀：在进行线路安装之前，必须确认有没有潮气侵蚀现象，必要时提高设备的绝缘等级。

2. 接地的重要性：在作业过程中必须保证线路的接地良好，以及时排除不良接地引起的意外情况。

3. 确认作业人员身体状况：在选择作业人员之前，必须确认其身体状况良好，无心脏病等严重疾病。

4. 提前排除隐患：在作业之前，必须排除可能导致意外情况的隐患，如保证地勤标准、使用正规工具等。

5. 防止人造短路：在进行接线和安装设备的过程中，必须小心谨慎，避免因误操作而导致人造短路的发生。

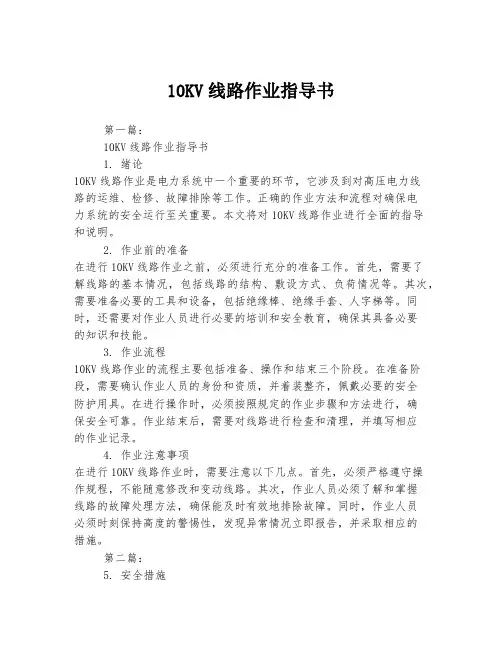

10KV线路作业指导书第一篇：10KV线路作业指导书1. 绪论10KV线路作业是电力系统中一个重要的环节，它涉及到对高压电力线路的运维、检修、故障排除等工作。

正确的作业方法和流程对确保电力系统的安全运行至关重要。

本文将对10KV线路作业进行全面的指导和说明。

2. 作业前的准备在进行10KV线路作业之前，必须进行充分的准备工作。

首先，需要了解线路的基本情况，包括线路的结构、敷设方式、负荷情况等。

其次，需要准备必要的工具和设备，包括绝缘棒、绝缘手套、人字梯等。

同时，还需要对作业人员进行必要的培训和安全教育，确保其具备必要的知识和技能。

3. 作业流程10KV线路作业的流程主要包括准备、操作和结束三个阶段。

在准备阶段，需要确认作业人员的身份和资质，并着装整齐，佩戴必要的安全防护用具。

在进行操作时，必须按照规定的作业步骤和方法进行，确保安全可靠。

作业结束后，需要对线路进行检查和清理，并填写相应的作业记录。

4. 作业注意事项在进行10KV线路作业时，需要注意以下几点。

首先，必须严格遵守操作规程，不能随意修改和变动线路。

其次，作业人员必须了解和掌握线路的故障处理方法，确保能及时有效地排除故障。

同时，作业人员必须时刻保持高度的警惕性，发现异常情况立即报告，并采取相应的措施。

第二篇：5. 安全措施10KV线路作业是一项高风险的工作，必须采取严格的安全措施。

首先，必须严格落实带电作业和停电作业的区分，确保带电作业时采取相应的绝缘措施。

其次，作业时必须佩戴绝缘手套和绝缘靴，确保作业人员的安全。

此外，在作业现场必须设置警示标志，提醒他人注意。

6. 防范措施为了防范10KV线路作业中的意外事故，必须采取相应的防范措施。

首先，必须对线路进行全面的检查和维修，确保线路的安全性。

其次，作业人员必须定期接受健康检查，确保身体健康。

此外，在作业过程中，必须时刻保持清醒和冷静，避免因疲劳或心情不好而造成意外。

7. 完成工作后的处理10KV线路作业完成后，必须对作业现场进行清理和整理，确保没有留下任何隐患。

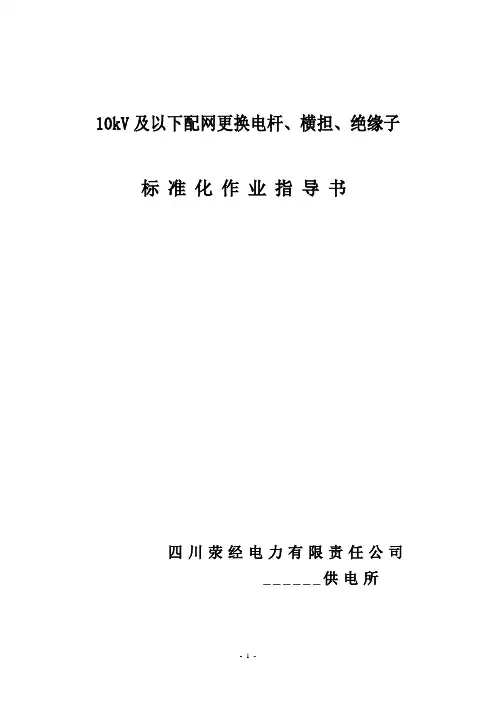

10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
四川荥经电力有限责任公司
______供电所
年月
10kV及以下配网更换电杆、横担、绝缘子
标准化作业指导书
会签单
批准:
会签人员:
编写:
10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
1.适用范围
本作业指导书适用于更换_______________________电杆工作。

2.人员配置
3 .主要工器具
注：所需工器具的型号及数量根据工程实际需要选用4.主要材料
注：所需材料的型号及数量根据工程实际需要选用
- 5 -
- 6 -
- 7 -
- 8 -
- 9 -
6.现场作业工序工艺质量记录卡
- 10 -。

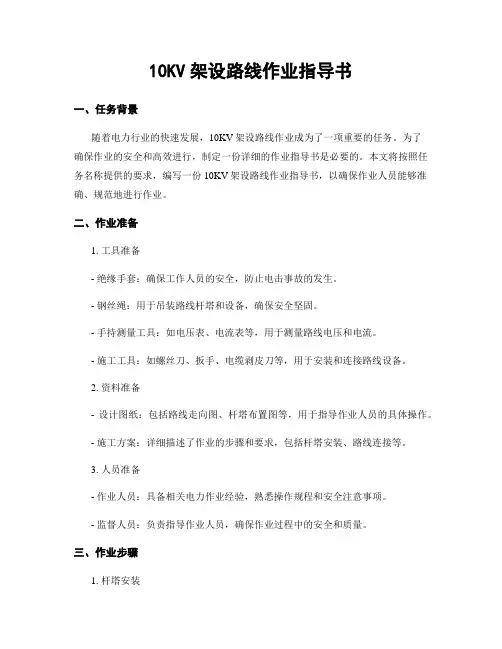

10KV架设路线作业指导书一、任务背景随着电力行业的快速发展，10KV架设路线作业成为了一项重要的任务。

为了确保作业的安全和高效进行，制定一份详细的作业指导书是必要的。

本文将按照任务名称提供的要求，编写一份10KV架设路线作业指导书，以确保作业人员能够准确、规范地进行作业。

二、作业准备1. 工具准备- 绝缘手套：确保工作人员的安全，防止电击事故的发生。

- 钢丝绳：用于吊装路线杆塔和设备，确保安全坚固。

- 手持测量工具：如电压表、电流表等，用于测量路线电压和电流。

- 施工工具：如螺丝刀、扳手、电缆剥皮刀等，用于安装和连接路线设备。

2. 资料准备- 设计图纸：包括路线走向图、杆塔布置图等，用于指导作业人员的具体操作。

- 施工方案：详细描述了作业的步骤和要求，包括杆塔安装、路线连接等。

3. 人员准备- 作业人员：具备相关电力作业经验，熟悉操作规程和安全注意事项。

- 监督人员：负责指导作业人员，确保作业过程中的安全和质量。

三、作业步骤1. 杆塔安装- 根据设计图纸确定杆塔的位置和数量。

- 使用钢丝绳进行吊装，确保杆塔安装坚固。

- 按照施工方案的要求，进行杆塔的基础固定和调整。

2. 路线连接- 根据设计图纸确定路线的走向和连接方式。

- 使用绝缘手套和施工工具，进行路线设备的安装和连接。

- 使用手持测量工具，检测路线的电压和电流是否正常。

3. 安全检查- 检查杆塔和路线设备的安装是否坚固，有无松动或者损坏。

- 检查路线的绝缘状况，确保没有漏电风险。

- 检查接地装置，确保安全接地。

4. 试运行- 在安全的情况下，进行路线的试运行，检测路线的电流和电压是否正常。

- 检查路线设备的运行状态，确保没有异常情况。

四、安全注意事项1. 严格按照作业指导书和施工方案进行操作，不得擅自修改或者忽略。

2. 在进行作业前，必须进行安全培训，了解相关安全规定和操作流程。

3. 在作业过程中，必须佩戴绝缘手套，确保工作人员的安全。

4. 严禁在电力路线附近进行其他非相关作业，以免发生电击事故。

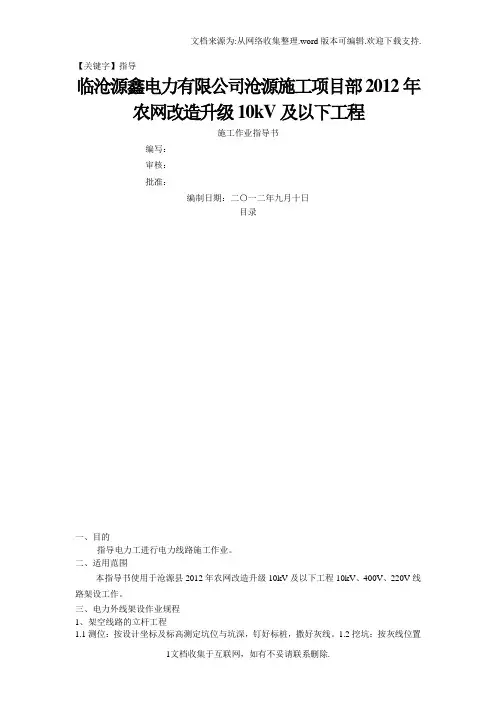

【关键字】指导临沧源鑫电力有限公司沧源施工项目部2012年农网改造升级10kV及以下工程施工作业指导书编写：审核：批准：编制日期：二〇一二年九月十日目录一、目的指导电力工进行电力线路施工作业。

二、适用范围本指导书使用于沧源县2012年农网改造升级10kV及以下工程10kV、400V、220V线路架设工作。

三、电力外线架设作业规程1、架空线路的立杆工程1.1 测位：按设计坐标及标高测定坑位与坑深，钉好标桩，撒好灰线。

1.2 挖坑：按灰线位置及深度要求挖坑。

当采用人力立杆时，坑的一面应挖出坡道。

核实杆位及坑深达到要求后，平整坑底并夯实。

坑深允许偏差不大于50mm。

1.3 底盘就位：用大绳拴好底盘，立好滑板，将底盘滑入坑内。

用线坠找出杆位中心，将底盘放平、找正。

采用现浇底盘时，将搅拌好的混凝土倒入坑内，再找平，拍实。

然后用墨斗在底盘弹出杆位线。

1.4 横担组装A、将电杆、金具等分散运到杆位，并对照图纸核查电杆、金具等的规格和质量情况。

应大于+100mm，－50mm；双杆的两杆坑深度高差不应大于20mm。

B、用支架垫起杆身的上部，量出横担安装位置，套上抱箍，穿好垫铁及横担，垫好平光垫圈、弹簧垫圈，用螺母紧固。

紧固时，注意找平、找正。

然后，安装连板，杆顶支座抱箍、拉线等。

a.1KV以下线路的导线排列方式可采用水平排列；最大档距不大于50m时，导线间的水平距离为400mm，但靠近电杆的两导线间的水平距离不应小于500mm。

10kV及以下线路的导线排列方式及线间距离应符合设计要求。

b.横担的安装：当线路为多层排列时，自上而下的顺序为：高压、动力、照明、路灯；当线路为水平排列时，上层横担距杆顶不宜小于200mm；直线杆的单横担应装于受电侧，90度转角杆及终端杆应装于拉线侧。

c.螺栓的穿入方向一般为：水平顺线路方向，由送电侧穿入；笔直方向，由下向上穿入，开口销钉应从上向下穿。

b.使用螺栓紧固时，均应装设垫圈，弹簧垫圈，且每端的垫圈不应多于2个；螺母紧固后，螺杆外露不应少于2扣，但最长不应大于30mm，双螺母可平扣。

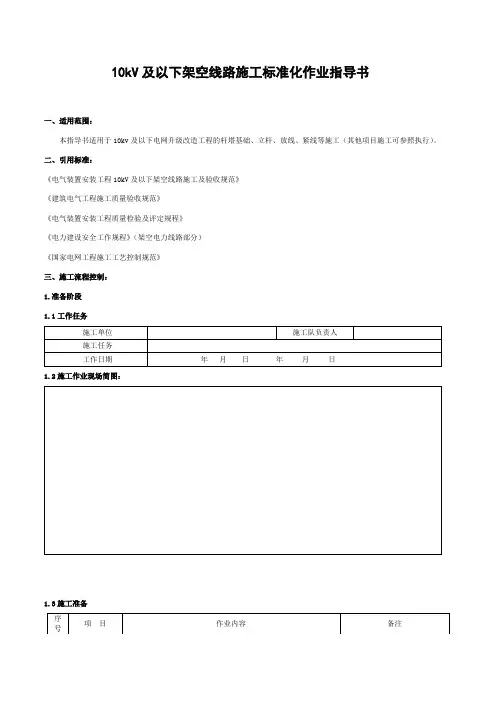

10kV及以下架空线路施工标准化作业指导书
一、适用范围：
本指导书适用于10kv及以下电网升级改造工程的杆塔基础、立杆、放线、紧线等施工（其他项目施工可参照执行）。

二、引用标准：
《电气装置安装工程10kV及以下架空线路施工及验收规范》
《建筑电气工程施工质量验收规范》
《电气装置安装工程质量检验及评定规程》
《电力建设安全工作规程》（架空电力线路部分）
《国家电网工程施工工艺控制规范》
三、施工流程控制：
1.准备阶段
1.1工作任务
1.2施工作业现场简图：
1.3施工准备
注：施工负责人在开工前认真组织施工人员对“施工四措”、安全技术交底以及施工方案等进行学习。

1.4人员分工情况
注：若需增加请在表中“其他分工”栏中自行填写。

1.5工器具
注：若需增加请在表中“其他工器具”栏中自行填写。

1.6个人防护用品
注：若需增加请在表中“其他防护用品”栏中自行填写。

2. 安全风险及控制措施
2.1作业风险评估
注：若需增加请在表中“其他危害评估”栏中自行填写。

2.2危险点分析及安全控制措施
注：若需增加请在表中“其他危险点控制措施”栏中自行填写。

3.作业阶段
3.1作业前工作
3.2作业内容
注：若需增加请在表中“其他项目”栏中自行填写。

4．结束阶段
4.1质量检验
4.2 竣工验收。

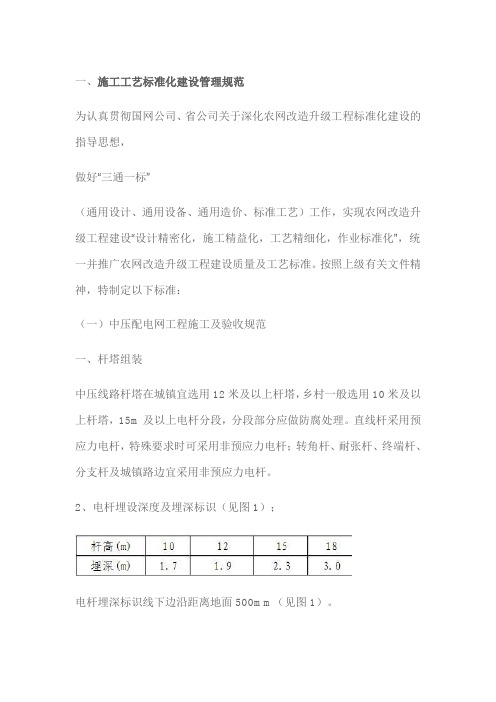

一、施工工艺标准化建设管理规范为认真贯彻国网公司、省公司关于深化农网改造升级工程标准化建设的指导思想，做好“三通一标”（通用设计、通用设备、通用造价、标准工艺）工作，实现农网改造升级工程建设“设计精密化，施工精益化，工艺精细化，作业标准化”，统一并推广农网改造升级工程建设质量及工艺标准。

按照上级有关文件精神，特制定以下标准：（一）中压配电网工程施工及验收规范一、杆塔组装中压线路杆塔在城镇宜选用12米及以上杆塔，乡村一般选用10米及以上杆塔，15m及以上电杆分段，分段部分应做防腐处理。

直线杆采用预应力电杆，特殊要求时可采用非预应力电杆；转角杆、耐张杆、终端杆、分支杆及城镇路边宜采用非预应力电杆。

2、电杆埋设深度及埋深标识（见图1）；电杆埋深标识线下边沿距离地面500mm（见图1）。

3、电杆组立后，回填时应将土块打碎，每回填500mm夯实一次；回填后的电杆坑应有防沉土台，其高度应超出地面300mm（见图1）。

4、自立转角塔、终端塔应组立在倾斜平面的基础上，向受力的反方向产生预倾斜，倾斜值应视塔的钢度及受力大小由设计确定；5、拉线应布臵在转角杆、终端杆、导线不对称布臵的直线单杆，在架线后拉线点处不应向受力侧挠倾。

向反受力侧的偏斜不应超过拉线点的3%；6、拉线棒与拉线盘应垂直，拉线盘应采用带拉线环式，拉线棒露出地面部分长度应为500～700mm。

7、电杆组立好后，直线杆的横向位移不应大于50mm，直线杆梢的位移不应大于杆梢直径的1/2；转角杆应向外角预偏，紧线后不应向内角倾斜，向外角的倾斜，其杆梢位移不应大于杆梢直径；终端杆应向拉线侧预偏，紧线后不应向拉线反方向倾斜。

8、横担安装（见图2）：（1）直线杆单横担应装于受电侧，横担端部上下歪斜不应超过20mm；横担端部左右扭斜不应超过20mm；（2）单回三角排列直线杆，横担安装距离杆梢为650mm，杆顶器距离杆梢150mm；分支杆、90度转角杆（上、下）及终端杆应装于拉线侧。

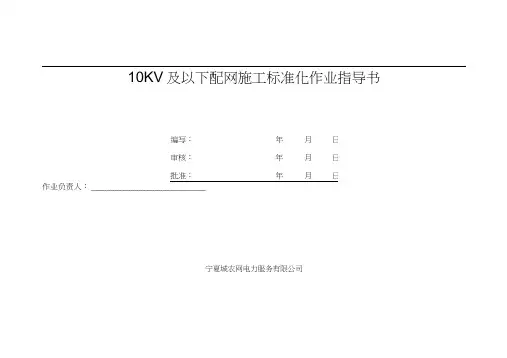

10KV及以下配网施工标准化作业指导书编写：年月日审核：年月日批准：年月日作业负责人：_____________________________宁夏城农网电力服务有限公司1、适用范围本作业指导书适用于10KV及以下配网施工作业。

对施工人员在10KV及以下配网工作进行指导，从而保证10KV及以下线路、设备安全可靠运行。

2、引用文件SD—292架空配电线路及设备运行规程《国家电网公司电力安全工作规程》（电力线路部分）（试行）3、工作前准备3.1准备工作安排1、工作负责人了解核实现场工作状况；对于需要开挖的地方一定要提前了解地下有无电缆、光缆、自来水管、天然气等；2、工作人员检查工器具、劳动防护用品等是否齐全合格；3、工作负责人在作业现场向作业班成员宣读工作票，交待安全、技术措施及注意事项；4、工作班成员应认真听取工作票作业内容，注意安全措施、技术措施是否完备，如有建议或不同意见应及时提出；5、明确工作任务，按工作计划施工；6、工作人员认真准备工器具、材料。

施工材料需选用相应规格型号的材料，严禁以小代大。

3.2人员要求1、作业人员必须熟练掌握本专业作业技能及《电业安全工作规程》知识，经年度《电业安全工作规程》考试合格，持有本专业职业资格证书；2、作业人员应身体健康、精神状态良好，思想稳定，心态正常；如不适应施工现场要求，工作负责人必须对作业人员进行适当调整；3、现场工作人员必须带安全帽、穿工作服、绝缘胶鞋；4、进入施工现场工作，必须有监护人，监护人原则上不得做其他工作及擅离作业现场；5、每个参加工作的人员应明确工作过程、质量要求、工艺方法、危险点及注意事项；6、在作业过程中，所有从人员严禁吸烟，嬉笑打闹。

3.3施工现场注意事项1、工作现场必须全封闭装设安全防护围栏。

工作车辆应停在安全位置，必要时工作车辆周围应设安全警示标志；2、作业人员必须正确佩戴安全帽；3、工作人员在工作票指定的工作区域施工，施工人员不得擅自到工作票以外的范围工作；4、上杆前应检查杆根、拉线，杆塔埋深是否符合要求（杆身表面光洁平整，漏筋、跑浆、蜂窝等现象，杆身不得有纵向裂缝，横向裂缝宽度不超过0.1mm长度不超过1/3周长，且1m内横向裂纹不得超过三处，杆身弯曲度不超过1/500），对脚扣进行冲击实验。

国网阿勒泰供电公司2017年哈巴河县中心村配网建设工程
作业/风险管控指导书
编写：年月日
审核：年月日
批准：年月日
工作负责人:
作业日期年月日至年月日
阿勒泰诚泰电力工程建设有限责任公司
1范围
本作业指导书适用于阿勒泰诚泰电力工程建设有限责任公司10kV及以下配电线路工程施工。

2引用文件
DL 409—1991 电业安全工作规程（电力线路部分)国家电网公司电力安全工作规程（电力线路部分）
DL/T 741-2001 架空送电线路运行规程
国家电网生［2003]387号架空输电线路管理规范现场标准化作业指导书编制导则
3检修准备
3.1准备工作安排
3。

2人员要求
3。

3工器具
3。

4危险点分析
3。

5安全措施
4。

1开工
4。

2作业内容及标准
4.3竣工。

一、施工工艺标准化建设管理规范为认真贯彻国网公司、省公司关于深化农网改造升级工程标准化建设的指导思想，做好“三通一标”（通用设计、通用设备、通用造价、标准工艺）工作，实现农网改造升级工程建设“设计精密化，施工精益化，工艺精细化，作业标准化”，统一并推广农网改造升级工程建设质量及工艺标准。

按照上级有关文件精神，特制定以下标准：（一）中压配电网工程施工及验收规范一、杆塔组装中压线路杆塔在城镇宜选用12米及以上杆塔，乡村一般选用10米及以上杆塔，15m及以上电杆分段，分段部分应做防腐处理。

直线杆采用预应力电杆，特殊要求时可采用非预应力电杆；转角杆、耐张杆、终端杆、分支杆及城镇路边宜采用非预应力电杆。

2、电杆埋设深度及埋深标识（见图1）；电杆埋深标识线下边沿距离地面500mm（见图1）。

3、电杆组立后，回填时应将土块打碎，每回填500mm夯实一次；回填后的电杆坑应有防沉土台，其高度应超出地面300mm（见图1）。

4、自立转角塔、终端塔应组立在倾斜平面的基础上，向受力的反方向产生预倾斜，倾斜值应视塔的钢度及受力大小由设计确定；5、拉线应布臵在转角杆、终端杆、导线不对称布臵的直线单杆，在架线后拉线点处不应向受力侧挠倾。

向反受力侧的偏斜不应超过拉线点的3%；6、拉线棒与拉线盘应垂直，拉线盘应采用带拉线环式，拉线棒露出地面部分长度应为500～700mm。

7、电杆组立好后，直线杆的横向位移不应大于50mm，直线杆梢的位移不应大于杆梢直径的1/2；转角杆应向外角预偏，紧线后不应向内角倾斜，向外角的倾斜，其杆梢位移不应大于杆梢直径；终端杆应向拉线侧预偏，紧线后不应向拉线反方向倾斜。

8、横担安装（见图2）：（1）直线杆单横担应装于受电侧，横担端部上下歪斜不应超过20mm；横担端部左右扭斜不应超过20mm；（2）单回三角排列直线杆，横担安装距离杆梢为650mm，杆顶器距离杆梢150mm；分支杆、90度转角杆（上、下）及终端杆应装于拉线侧。

更换10kV及以下配电线路的导线现场作业指导书作业地点作业指导书编号Q/CXZD-1-ZH.PD-04.1-2011 作业任务作业开始时间作业结束时间作业准备人员5人及以上。

资料配网主接线图。

测试设备及器具验电器（0.4kV、10kV）、信号发生器（0.4kV、10kV）、接地线（多组）、绝缘操作杆、绝缘手套、绝缘靴、紧线器（带头卡）、安全带、临时拉线、地锚钎、带绳、大锤、个人工器具、登高工具、急救包、望远镜，照相机、接地电阻仪、兆欧表、个人保安线等。

材料根据作业任务情况配置材料作业文件作业管控措施表、现场勘察记录、停电申请书、工作票等。

序号班前会交代内容完成打“√”1 工作负责人带领全体工作人员进入工作地点2 检查工作班人员身体、精神状态良好3 宣读工作票，安排布置现场安全措施，指明带电部位4 宣读作业指导书，重点强调风险分析评估以及工序、工艺标准和质量要求5 工作负责人带领工作班人员检查、核实现场所做的安全措施，并指明带电部位6 听清工作负责人交待后工作班人员签名：7 工作负责人核实安全措施完善后下达开工命令开工时间：年月日时分序号作业步骤现场作业工序、工艺标准和质量要求已执行打“√”作业中发生异常现象及控制措施8 登杆前检查1、核对停电线路名称、双重编号及位置；2、检查确认电杆、杆基和拉线完好；3、检查登高工器具。

9 验电1、对相应电压等级的验电器进行自检2、用相应电压等级的信号发生器对验电器进行检验，确认验电器良好；3、用验电器对三相导线进行验电、确认导线无电压；4、用信号发生器对验电器进行复验，确认验电器良好。

10 装设接地线1、在电杆附近安装接地体，并用接地电阻仪实测接地电阻，采用加桩或注盐水方式，必须使临时接地体的接地电阻达到30欧姆以下；2、将接地线的接地端可靠连接于临时接地体；3、将接地线的导体端可靠装设于停电线路的三相（或四线制）导线上；11 拆除旧导线1、拆除直线杆的绑扎线；2、将紧线器固定在横担的合适位置，用紧线器将导线卡牢，收紧紧线器，使导线受力，拆除线头；3、在拆除的线头上绑好牵引绳，缓慢松紧线器，控制好牵引绳，将导线缓慢放落地面，“禁止采用突然开断导线”的施工方法。

配网工程施工作业指导书Q/G D1 1123.8-2009第一部分：土建工程分册第一篇架空线路土建工程1目录第一篇架空线路土建工程第一章土石方工程 (3)第一节一般土石方工程 (3)第二节泥水坑及流砂坑开挖作业 (11)第三节岩石开挖作业 (17)第四节掏挖基坑开挖作业 (24)第二章杆塔基础工程 (30)第三章接地工程 (37)2第一章土石方工程第一节一般土石方工程1．适用范围2. 依据及引用文件33．作业流程图4．作业内容4．1本工序作业前施工条件4．2施工准备4．3主要作业内容63 线路定位复测1.线路定位前必须依据设计提供的数据对杆塔中心桩进行复测，复测完成后进行基坑定位。

基坑定位( 见图1-1)。

2.复测时有下列情况之一时，应查明原因并予以纠正：1)以相邻直线桩为基准，其横线路方向偏差≥50㎜。

2)用经纬仪视距法复测时，顺线路方向两相邻杆塔位中心桩间的距离与设计值的偏差≥设计档距的1%。

3)转角桩的角度值，用方向法复测时对设计值的偏差≥1′30″3.如下特殊地点应重点复核：1)导线对地距离有可能不够的地形凸起点的标高。

2)杆塔位间交叉跨越物的标高。

3)相邻杆塔位的相对标高实测值与设计值的偏差≥0.5m，超过时应由设计方查明原因并予以纠正。

4.设计交桩后个别丢失的杆塔中心桩，应按设计数据予以补桩，其测量精度应符合下列要求：1)桩之间的距离和高度测量，可采用视距法同向两测回或往返各一测回测定，其视距长度不宜超过400m，当受地形限制时，可适当放长。

2)因地形或障碍物等原因需改变杆塔位或拉线坑位置时，应及时汇报现场主要负责人，并由主要负责人根据情况逐级上报。

会同设计和监理、建设单位现场处理。

3)对设计平断面图中未标识的新增障碍物应重点予以复核。

4 施工基面处理施工基面的处理应以施工图要求为准。

基面处理后应平整，不应积水，边坡不应坍塌及时清除周边的浮石、悬石，边坡、临边开挖根据要求装设防护措施。

10KV及以下配网施工标准化作业指导书编写：年月日审核：年月日批准：年月日作业负责人：宁夏城农网电力服务有限公司1、适用范围本作业指导书适用于10KV及以下配网施工作业。

对施工人员在10KV及以下配网工作进行指导，从而保证10KV及以下线路、设备安全可靠运行。

2、引用文件SD—292 架空配电线路及设备运行规程《国家电网公司电力安全工作规程》(电力线路部分)（试行）3、工作前准备3.1准备工作安排1、工作负责人了解核实现场工作状况；对于需要开挖的地方一定要提前了解地下有无电缆、光缆、自来水管、天然气等；2、工作人员检查工器具、劳动防护用品等是否齐全合格；3、工作负责人在作业现场向作业班成员宣读工作票，交待安全、技术措施及注意事项；4、工作班成员应认真听取工作票作业内容，注意安全措施、技术措施是否完备，如有建议或不同意见应及时提出；5、明确工作任务，按工作计划施工；6、工作人员认真准备工器具、材料。

施工材料需选用相应规格型号的材料，严禁以小代大。

3.2人员要求1、作业人员必须熟练掌握本专业作业技能及《电业安全工作规程》知识，经年度《电业安全工作规程》考试合格，持有本专业职业资格证书；2、作业人员应身体健康、精神状态良好，思想稳定，心态正常；如不适应施工现场要求，工作负责人必须对作业人员进行适当调整；3、现场工作人员必须带安全帽、穿工作服、绝缘胶鞋；4、进入施工现场工作，必须有监护人，监护人原则上不得做其他工作及擅离作业现场；5、每个参加工作的人员应明确工作过程、质量要求、工艺方法、危险点及注意事项；6、在作业过程中，所有从人员严禁吸烟，嬉笑打闹。

3.3施工现场注意事项1、工作现场必须全封闭装设安全防护围栏。

工作车辆应停在安全位置，必要时工作车辆周围应设安全警示标志；2、作业人员必须正确佩戴安全帽；3、工作人员在工作票指定的工作区域施工，施工人员不得擅自到工作票以外的范围工作；4、上杆前应检查杆根、拉线，杆塔埋深是否符合要求（杆身表面光洁平整，漏筋、跑浆、蜂窝等现象，杆身不得有纵向裂缝，横向裂缝宽度不超过0.1mm，长度不超过1/3周长，且1m内横向裂纹不得超过三处，杆身弯曲度不超过1/500），对脚扣进行冲击实验。
