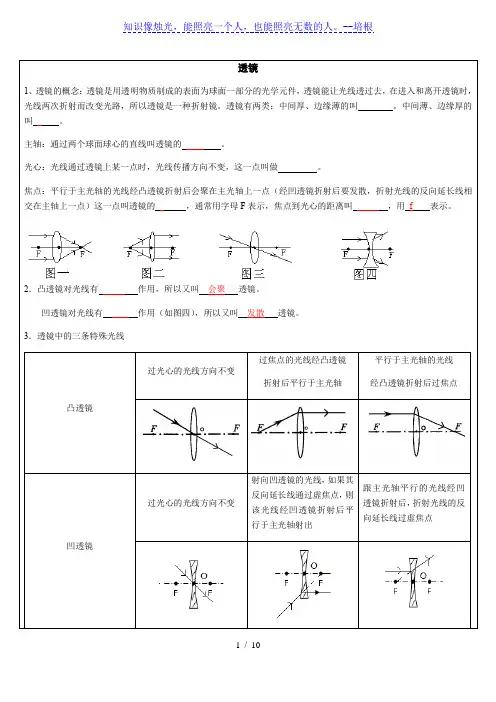

透镜1、透镜的概念：透镜是用透明物质制成的表面为球面一部分的光学元件，透镜能让光线透过去，在进入和离开透镜时，光线两次折射而改变光路，所以透镜是一种折射镜。
透镜有两类：中间厚、边缘薄的叫。
中间薄、边缘厚的叫。
主轴：通过两个球面球心的直线叫透镜的。
光心：光线通过透镜上某一点时，光线传播方向不变，这一点叫做。
焦点：平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点（经凹透镜折射后要发散，折射光线的反向延长线相交在主轴上一点）这一点叫透镜的，通常用字母F表示，焦点到光心的距离叫，用f表示。
2．凸透镜对光线有作用，所以又叫会聚透镜。
凹透镜对光线有作用（如图四），所以又叫发散透镜。
3．透镜中的三条特殊光线凸透镜过光心的光线方向不变过焦点的光线经凸透镜折射后平行于主光轴平行于主光轴的光线经凸透镜折射后过焦点凹透镜过光心的光线方向不变射向凹透镜的光线，如果其反向延长线通过虚焦点，则该光线经凹透镜折射后平行于主光轴射出跟主光轴平行的光线经凹透镜折射后，折射光线的反向延长线过虚焦点u=f 不成像u<f 透镜同侧放大镜3.凸透镜成像规律记忆：一倍焦距分虚实，二倍焦距分大小；物近像．．。
．．．．．像变．．．像变．．，物远像口决一：“一焦分虚实，二焦分大小；虚像同侧正；实像异侧倒，物远像变小”眼睛和眼镜1.眼球相当于一架照相机。
晶状体和角膜共同作用相当于一个镜。
眼球后部的视网膜相当于胶片（光屏）。
物体经晶状体成像于视网膜上，再通过视神经把信息传入大脑，从而产生视觉。
眼睛的视网膜上成的是一个倒立、缩小的像。
正常眼的明视距离大约是25 cm。
2.近视眼，像成在视网膜的方。
可以戴镜来矫正。
因为它具有光线的性质。
使清晰的图像略向后移．．．，准确地成在视网膜上。
3.远视眼（又叫老花眼）像成在视网膜的方。
可以戴镜来矫正。
因为它具有光线的性质。
使清晰的像略向前移．．．，准确地成在视网膜上。
（口诀：人眼视物特点：人眼视物调焦距，睫松晶薄看远处，睫缩晶厚看近处。

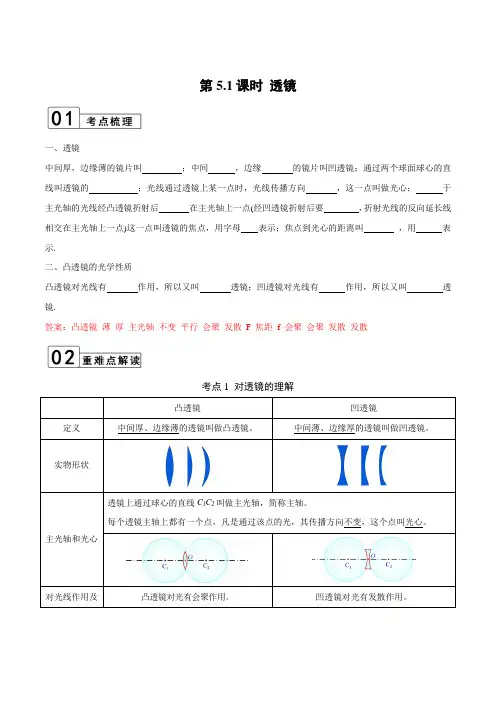

第5.1课时透镜一、透镜中间厚，边缘薄的镜片叫；中间，边缘的镜片叫凹透镜；通过两个球面球心的直线叫透镜的；光线通过透镜上某一点时，光线传播方向，这一点叫做光心；于主光轴的光线经凸透镜折射后在主光轴上一点(经凹透镜折射后要，折射光线的反向延长线相交在主光轴上一点)这一点叫透镜的焦点，用字母表示；焦点到光心的距离叫，用表示.二、凸透镜的光学性质凸透镜对光线有作用，所以又叫透镜；凹透镜对光线有作用，所以又叫透镜.答案：凸透镜薄厚主光轴不变平行会聚发散F 焦距 f 会聚会聚发散发散考点1 对透镜的理解凸透镜凹透镜定义中间厚、边缘薄的透镜叫做凸透镜。
中间薄、边缘厚的透镜叫做凹透镜。
实物形状主光轴和光心透镜上通过球心的直线C1C2叫做主光轴，简称主轴。
每个透镜主轴上都有一个点，凡是通过该点的光，其传播方向不变，这个点叫光心。
对光线作用及凸透镜对光有会聚作用。
凹透镜对光有发散作用。
光路图光线透过透镜折射，折射光线传播方向比入射光线的传播方向更靠近主光轴。
光线通过透镜折射后，折射光线传播方向比原入射光线的传播方向更远离主光轴。
焦点和焦距凸透镜能使平行于主光轴的光会聚在一点，这个点叫做焦点，用F表示。
凹透镜能使平行于主光轴的光发散，这些发散光线的反向延长线相交于主光轴上的一点，这一点不是实际光线会聚而成的，叫做虚焦点，也用F表示。
焦点到光心的距离叫做焦距，用f表示。
凹透镜焦点到光心的距离叫做焦距，用f表示。
凸透镜有两个相互对称的实焦点，同一透镜两侧的焦距相等。
凹透镜有两个相互对称的虚焦点，同一透镜两侧的焦距相等。
3条特殊光线焦距与会聚能力的关系凸透镜焦距的大小表示其会聚能力的强弱，焦距越小，会聚能力越强。
凹透镜焦距的大小表示其发散能力的强弱，焦距越小，发散能力越强。
同种光学材料制成的凸透镜表面的凸起程度决定了它的焦距的长短。
表面越凸，焦距越短，会聚能力越强。
同种光学材料制成的凹透镜表面的凹陷程度决定了它的焦距的长短。
2、凹透镜：对光有发散作用。
透镜（提高）【学习目标】1 •知道凸透镜和凹透镜的左义： 2•知道凸透镜的光心、焦点和焦距： 3 •理解凸透镜和凹透镜对光线的作用：4•掌握三条特殊光线，经凸透镜或凹透镜折射后的传播方向。
【要点梳理】 要点一.透镜1、 透镜：透明物质制成（一般是玻璃），至少有一个表面是球而的一部分，对光起折射作用的光学元件。
2、 透镜的类型：（1）凸透镜：边缘薄，中央厚。
（图甲） （2）凹透镜：边缘厚，中央薄。
（图乙）3概念定义图示主光 轴 通过透镜的两个球而 球心的直线叫主光轴°F.... 、”—、▲ \ \ _•亠-.---丄 ...... 1 ■FF \ f1光心 主光轴上有个特殊的 点，通过它的光传播方 向不变。
（透镜中心可 认为是光心）C. V 5 5丄光心5 \ If , \ 厂、、 F '…怙爲、…一* j —匕透/'、、・・・・』要点诠释：1「凡是扮光性能优良的材料都能磨制成透镜，如冰、水晶、金刚石、髙分子透明树脂、有机玻璃等。
2. 透镜是一种模型，常见的物体如近视镜、远视镜、放大镜，甚至一滴水都可以看做是一个透镜。
要点二、透镜对光的作用1、凸透镜：对光有会聚作用。
（如图所示，凸透镜相当于两个三棱镜组合，厚的一端相对）（如图所示，凹透镜相当于两个三棱镜组合，薄的一端相对）光线经三棱镜后向较凸透镜是三棱規的组合凹透镜是三棱謨的组要点诠释:1、凸透镜对光线具有会聚作用，但并不是说通过凸透镜后的光束一立会聚在一点，或一疋是一束会聚光束，因为会聚是相对于不发生折射时的光线来说的。
2、凹透镜对光线具有发散作用，但并不是说通过凹透镜后的光束一泄是发散的，或延长不相交，因为发散是相对于不发生折射时的光线来说的。
3、光线经过透镜后总是向较厚的一端偏折。
4、凸透镜.凹透镜与凸而镜凹而镜的区别：凸透镜、凹透镜是透明的光学仪器，光线能够穿过，光线穿过透镜后发生偏折：凸透镜对光线有会聚作用，凹透镜对光线有发散作用。
初中物理第五章透镜及其应用(讲义及答案)及解析一、选择题1．某同学将物体放在凸透镜前不同位置，依次得到倒立的放大的像和倒立的缩小的像，测得像距分别为26厘米和16厘米，则该透镜的焦距f为（）A．6厘米<f<10厘米B．8厘米<f<13厘米C．13厘米<f<16厘米D．16厘米<f<26厘米2．如图所示是一个魔术箱，魔术箱的顶部的中央有一条窄缝，使激光笔产生的激光束从左侧的小孔射入，从右侧小孔射出．将一块遮光板从顶部的窄缝插入箱中，发现遮光板并没有挡住激光束的传播．下面几种设计方案中错误的是A．B．C．D．3．如图所示，在探究凸透镜成像规律的实验中，当蜡烛、凸透镜和光屏之间的距离为下图时，在光屏上得到一个清晰缩小的实像。
下列说法错误的是A．该凸透镜的焦距大于10㎝、小于15㎝B．只将凸透镜向左移，可以在光屏上得到清晰放大的像C．只将蜡烛和光屏互换，可以在光屏上得到清晰的缩小像D．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，可在凸透镜前放一个凹透镜。
4．小明在听讲座时，想把会场情况用相机拍摄记录。
由于会场较暗，他使用了闪光灯，这样拍出来的照片，与同等条件下不用闪光灯拍出来的照片相比A．演讲者会被拍的更亮B．听众会被拍的更暗C．银幕上用投影仪投影的彩色幻灯片会被拍的更清楚D．银幕上用投影仪投影的彩色幻灯片会被拍的更大5．如图所示，将点燃的蜡烛放在距凸透镜20cm处时，在另一侧距凸透镜20cm处的光屏上出现了一个与烛焰等大的清晰像，若保持蜡烛的位置不变，更换一个焦距为15cm的凸透镜，要想在屏上出现清晰像，下列操作可行的是A．使屏远离透镜B．使屏靠近透镜C．使屏向上移动D．使屏向下移动6．图中，上图是放置在水平桌面上的刻度尺的一部分，若凸透镜先贴着刻度尺然后逐渐远离，甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像，则看到刻度尺的像的先后顺序正确的是（）A．甲→乙→丙→丁B．丁→丙→甲→乙C．乙一丁→甲一丙D．乙一丙一甲一丁7．如图是小明通过一块透镜观察物理课本的情况，此时他将这块透镜由图示位置慢慢远离课本，他在草稿纸上随手记录了成像情况如下：①倒立放大的像；②倒立缩小的像；③正立放大的像，那么，在这过程中像变化的正确顺序是（）A．①②③B．②③①C．③①②D．③②①8．关于透镜，下列说法正确的是A．凸透镜对光有会聚作用，因此通过凸透镜的光都会聚在焦点上B．凸透镜和凹透镜都有焦点，凸透镜有实焦点，凹透镜有虚焦点C．凸透镜只对平行光有会聚作用D．凹透镜只对平行光有发散作用9．对下列四幅图阐述不正确的是A．甲图：近视眼成像在视网膜前，用凹透镜矫正B．乙图：远视眼成像在视网膜后，用凹透镜矫正C．丙图：显微镜的目镜相当于放大镜，物镜相当于投影仪的镜头D．丁图：天文望远镜的目镜相当于放大镜，物镜相当于照相机的镜头10．显微镜的物镜和目镜的成像原理分别和下列哪组仪器成像原理类似A．投影仪、照相机B．照相机、放大镜 C．投影仪、放大镜D．放大镜、投影仪11．眼睛是心灵的窗户,关于眼睛及视力矫正,下列说法正确的是A．眼睛的晶状体相当于凹透镜B．物体通过晶状体所成的像是虚像C．近视眼看不清远处景物,是因为景物的像落在视网膜后方D．用来矫正远视眼视力的眼镜镜片是凸透镜12．让一束平行于主光轴的光经过一透镜，在光屏上得到一个最小、最亮的光斑（如图），小明用此透镜做“探究透镜成像规律”的实验．下列说法正确的是（）A．当物体距透镜5 cm时，成倒立的像B．物体距透镜15 cm时，成倒立、缩小的实像C．当物体从距透镜20 cm处向远离透镜的方向移动时，所成的像逐渐变小D．当物体从距透镜20 cm处向透镜的方向移动时，要得到清晰的像，应使光屏靠近透镜13．在探究凸透镜成像规律时，小明在光具座上将蜡烛沿主光轴由90cm处移至120cm处时(蜡烛图上未画出)，发现烛焰在图示位置的光屏上恰好成一清晰的像.若他再将蜡烛在光具座上沿主光轴移至135cm处，移动光屏再现一清晰的像，则屏上的像一定是（）A．缩小的像 B．等大的像C．放大的像 D．正立的像14．投影仪是教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成角的平面镜，右边竖直放一屏幕物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像一教师在使用投影仪时，发现在屏幕上的画面太小，正确的调节方法是A．减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离C．增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离D．增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离15．用照相机拍摄水池底部的物体时，若保持照相机的位置不变，比较池中有水和无水两种情况（假设两种情况下，人眼看到的物体等大），则有水时( )A．暗箱应略短一些，得到的像会略大些B．暗箱应略长一些，得到的像会略大些C．暗箱应略短一些，得到的像会略小些D．暗箱应略长一些，得到的像会略小些16．在做“研究凸透镜成像规律”的实验中，当烛焰、凸透镜及光屏处在如图所示的位置时，恰能在光屏上得到一个清晰的像。

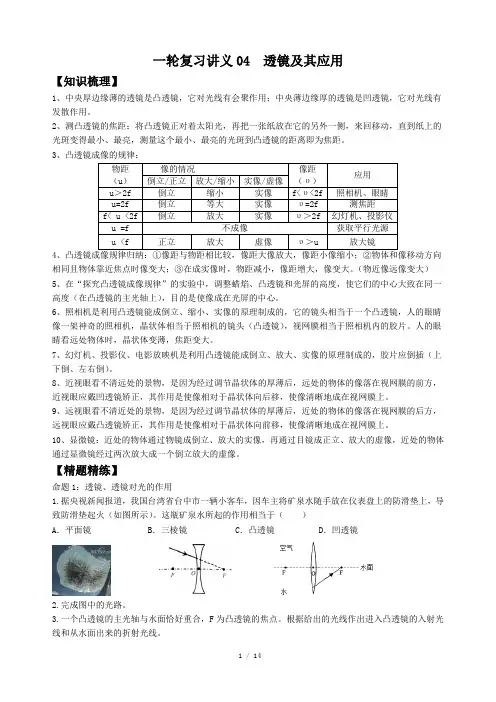

一轮复习讲义04 透镜及其应用【知识梳理】1、中央厚边缘薄的透镜是凸透镜，它对光线有会聚作用；中央薄边缘厚的透镜是凹透镜，它对光线有发散作用。
2、测凸透镜的焦距：将凸透镜正对着太阳光，再把一张纸放在它的另外一侧，来回移动，直到纸上的光斑变得最小、最亮，测量这个最小、最亮的光斑到凸透镜的距离即为焦距。
3、凸透镜成像的规律：物距（u）像的情况[来源:学§科§网]像距（υ）应用倒立/正立放大/缩小实像/虚像u＞2f 倒立缩小实像f<υ<2f照相机、眼睛u=2f 倒立等大实像υ=2f 测焦距f< u <2f 倒立放大实像υ＞2f 幻灯机、投影仪u =f 不成像获取平行光源u <f 正立放大虚像υ＞u 放大镜4、凸透镜成像规律归纳：①像距与物距相比较，像距大像放大，像距小像缩小；②物体和像移动方向相同且物体靠近焦点时像变大；③在成实像时，物距减小，像距增大，像变大。
（物近像远像变大）5、在“探究凸透镜成像规律”的实验中，调整蜡焰、凸透镜和光屏的高度，使它们的中心大致在同一高度（在凸透镜的主光轴上），目的是使像成在光屏的中心。
6、照相机是利用凸透镜能成倒立、缩小、实像的原理制成的，它的镜头相当于一个凸透镜，人的眼睛像一架神奇的照相机，晶状体相当于照相机的镜头（凸透镜），视网膜相当于照相机内的胶片。
人的眼睛看远处物体时，晶状体变薄，焦距变大。
7、幻灯机、投影仪、电影放映机是利用凸透镜能成倒立、放大、实像的原理制成的，胶片应倒插（上下倒、左右倒）。
8、近视眼看不清远处的景物，是因为经过调节晶状体的厚薄后，远处的物体的像落在视网膜的前方，近视眼应戴凹透镜矫正，其作用是使像相对于晶状体向后移，使像清晰地成在视网膜上。
9、远视眼看不清近处的景物，是因为经过调节晶状体的厚薄后，近处的物体的像落在视网膜的后方，远视眼应戴凸透镜矫正，其作用是使像相对于晶状体向前移，使像清晰地成在视网膜上。
透镜（讲义及答案）⼀、知识点睛透镜（讲义）1.透镜的四要素：、、、。
2.凸透镜：（1）特点：，对光有作⽤。
（2）凸透镜中间越厚，则焦距越，会聚能⼒越。
（3）近视眼的成因：晶状体过或眼球在前后⽅向上过，使像成在视⽹膜⽅；需要⽤透镜来矫正。
（4）远视眼的成因：晶状体过或眼球在前后⽅向上过，使像成在视⽹膜⽅；需要⽤透镜来矫正。
3.凹透镜：（1）特点，对光有作⽤。
（2）凹透镜中间越薄，则焦距越，发散能⼒越。
4.（1）通过光⼼的光线经过透镜后传播⽅向；（2）通过透镜焦点的光线（或延长线）经透镜折射后平⾏于主光轴射出；（3）跟主光轴平⾏的光线经透镜折射后，折射光线（或反向延长线）通过焦点。
（寻找透镜焦点的⽅法）5.⽣活中常见的透镜应⽤：（1）照相机、摄像机、电⼦眼、电⼦门铃的成像特点：（2）幻灯机、投影仪的成像特点：、、。
（3）放⼤镜的成像特点：、、。
⼆、精讲精练【板块⼀】认识透镜1.在下图中，标出主光轴、焦点、焦距、光⼼。
2.⼩明⽤凸透镜、蜡烛、光屏和刻度尺等器材做实验，如图所⽰，将凸透镜正对着太阳光，把光屏置于另⼀侧，改变光屏与凸透镜间的距离，直到光屏上出现⼀个的光斑，则透镜的焦点是点，测得凸透镜的焦距约是cm，在处最容易引燃⽕柴。
3.将凸透镜正对太阳光，其下⽅的纸上呈现⼀个并⾮最⼩的光斑，这时光斑到凸透镜的距离为l。
若凸透镜远离纸的过程中光斑⼀直变⼤，则该凸透镜的焦距（）A．⼀定⼩于lB．⼀定等于lC．⼀定⼤于lD．可能⼩于l，也可能⼤于4.从光学⾓度讲其原因是______ ___ ____ _____ _____ 5.放在凸透镜主轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所⽰。
则下列说法正确的是（） A．凸透镜有时可以对光线起发散作⽤B．凸透镜只对平⾏于主光轴的光线起会聚作⽤C．通过凸透镜后的光线是发散的，因为凸透镜的作⽤是对光线起发散作⽤D．通过凸透镜后的光线发散程度⽐原来⼩，仍然是会聚的⼀种现象第 2 题图第 5 题图6.如图中画出了光线通过透镜（图中未画出）的情形，其中凸透镜是（）7.如图所⽰，⼀束光经过⼀个透镜后会聚于主光轴上的点A，取掉透镜后，光会聚于B点，则该透镜起到作⽤（选填“会聚”或“发散”），是透镜，由此说明，能使透的光线会聚于⼀点的透镜（选填“⼀定”或“不⼀定”）是凸透镜。
浙教版中考科学一轮复习--常见的透镜凸透镜和凹透镜成像特点【知识点分析】一.透镜和视觉1.透镜及应用：能透过光的镜片都是透镜，透镜广泛应用在放大镜、显微镜、望远镜、眼镜镜片、望远镜等。
2.透镜的分类：（1）凸透镜：中间厚边缘薄（2）凹透镜：中间薄边缘厚3.凸透镜对光有会聚光线，凹透镜对光有发散作用：4.透镜的焦距、焦点等主光轴：通过透镜两个球面球心的直线叫主光轴，画主光轴应用点划线光心：透镜中有个特殊的点，通过它的光线传播方向不改变，这个点叫做透镜的光心，用字母“O”主光轴表示焦点：平行于主光轴的光经过凸透镜会聚的一点。
或平行于主光轴的光经凹透镜发散的光反向延长线交于的点（虚焦点）。
焦距(f)：焦点与光心的距离。
【例题分析】【例1】如图所示虚线方框内各放置一个透镜，远处发出的两束光通过透镜前后的方向。
如图所示，则以下判断中正确的是（）A．（a）为凸透镜（b）为凹透镜B．（a）（b）都为凸透镜C．（a）为凹透镜（b）为凸透镜D．（a）（b）都为凹透镜【答案】D【解析】根据凸透镜和凹透镜对光线的作用分析，由于两图中光线经过透镜折射后都变得发散了，而凹透镜对光线起发散作用，凸透镜对光起会聚作用，故两个图中都是凹透镜。
【例2】下列透镜中，对光有发散作用的有（）A．一种B．两种C．三种D．四种【答案】A【解析】根据凸透镜和凹透镜的形状特点可知，图中第一种是凹透镜，第二、三、四种是凸透镜，凸透镜对光线有聚作用，凹透镜对光有发散作用，所以可以对光有发散作用的有一种。
【例3】一块玻璃砖内有一个饼形气泡，如图所示，一束平行光线垂直通过玻璃砖后将A．被发散B．被会聚C．还是平行光D．无法判断【答案】A【解析】玻璃砖被气泡分成两部分，这两部分都是中间薄，边缘厚，都是凹透镜，对光线有发散作用，因此平行光经过玻璃砖后，会变得发散，故A符合题意，BCD不符合题意．【例4】如图所示，1为入射光线，2为出射光线，在图中添加一个合理的光学器件可为（）A．平面镜B．凸透镜C．凹透镜D．前三者均可【答案】D【解析】1为入射光线，2为反射光线，作两条光线组成角的角平分线，即为法线，再作法线的垂线即为反射镜面的位置，如下图所示1为入射光线，2为折射光线，凸透镜对光线有会聚的作用，入射光线1看做是平行于主光轴的一条光线，据此画出主光轴，折射光线经过凸透镜焦点，据此可画出凸透镜，如下图所示1为入射光线，2为折射光线，凹透镜对光线有发散的作用。
学科：物理学段：学生姓名教师联系电话：教学内容奇妙的透镜教学目标1、了解什么是透镜，会识别凹透镜、凸透镜2、知道两种透镜对光的作用3、知道主光轴、焦点、焦距、光心的概念4、利用透镜的焦点画光路图教学重、难点1、认识凸透镜对光的会聚作用和凹透镜对光的发散作用2、知道什么是焦点和焦距一、透镜：利用光折射原理制成的光学器件根据透镜的外形，分为凸透镜和凹透镜。
凸透镜：中央厚边缘薄的透镜凹透镜：中央薄边缘厚的透镜思考：如果现有两个透镜，一个凸透镜一个凹透镜，你能通过什么方法来将它们区分开？我们可以观察透镜的形状，中央厚边缘薄的就是凸透镜，反之就是凹透镜。
透镜的主光轴：通过透镜的两个球面球心的直线。
透镜的光心：透镜的中心。
二、凸透镜对光的作用平行于主光轴的光线经凸透镜折射后，会聚于主光轴上一点，这个点叫做焦点，用F来表示。
（凸透镜对光线具有会聚作用，所以也叫做会聚透镜）焦点到光心的距离叫做焦距，用f来表示。
凸透镜有两个焦点，左右各有一个。
一个透镜只有一个固定的焦距。
由折射光路的可逆性可知，由焦点上发出的光线，经凸透镜折射后变成了平行于主光轴的光线。
平行光源就是根据这个道理制成的。
三、凹透镜对光的作用（只需大体了解对光线具有发散作用就可以了，了解特殊光线）平行于主光轴的光线经凹透镜折射后，变得发散，发散光线的反向沿长线会聚于主光轴上的一点，这个点叫做凹透镜的焦点。
同样道理，射向凹透镜对面焦点的光线，经凹透镜折射后，变成了平行于主光轴的光线。
例1、请观察下面的透镜，根据它们的特征，将它们分类。
___________________________是一类透镜，叫凸透镜，其特征是____________________________。
___________________________是一类透镜，叫凹透镜，其特征是____________________________。
例2、如图所示，请你填上合适的透镜。
例3、根据图中光的传播方向，在虚线框内画上凸透镜或凹透镜。
例4、如图(a)所示，平行光线经过凸透镜后会聚于一点，经过凹透镜后变为发散光线。
小红说透镜的光路也是可逆的，小明不清楚什么是“可逆光路”。
请你在(b)图中画出(a)图的可逆光路。
(a) (b)（拓展题）（选作）如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图．【随堂演练】1、林雨在森林公园游玩时，看到一个丢弃的透明塑料瓶。
她想到，如果下雨使瓶中进了水，就可能会成为森林火灾的元凶，于是她捡起了塑料瓶将其丢进了垃圾桶里。
这其中引起火灾的主要原因是（）A、装有水的塑料相当于－凸透镜，对光线有会聚作用B、装有水的塑料相当于－凸透镜，对光线有发散作用C、装有水的塑料相当于－凹透镜，对光线有会聚作用D、装有水的塑料相当于－凹透镜，对光线有发散作用2．在图示的虚线框内填上适当的透镜。
3．根据图中已知的光线，画出相应的入射光线或折射光线。
4．如图所示，一束光射向凸透镜经折射后射到一个平面镜上。
请在图中画出射向凸透镜这束入射光和经平面镜反射的光路，并标出反射角的度数。
5．如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．6、某同学选了如图所示的三个凸透镜来做实验，它们由同种材料组成。
提出问题：这三个凸透镜有什么不同？ 猜想与假设：三者焦距__________设计并进行实验：这位同学让一束平行光分别经过凸透镜甲、乙、丙，描绘三束光的光路，得到如图所示的三组光路图，根据这个实验记录，你可以得出什么结论？实验结论：_________ _ 评估与交流：当凸透镜口径相同时，透镜越_________，对光线的折射能力越_________，焦距越________。
【拓展提高】1．根据凸透镜对光线的会聚作用和光路的可逆行原理可知：①平行于主光轴的入射光线经凸透镜折射后通 过 ；②通过透镜光心的光线，其方向 ；③ 通过焦点的入射光线经过凸透镜折射后 ．2．有两个直径相同的凸透镜甲和乙，已知甲的焦距大于乙的焦距，则对光的偏折能力较强的是 ．ＦＦ30 °FF3．一天，小雨在百货商店里发现有一种新型手电筒，他非常感兴趣．这种手电筒的灯泡做成如图所示的形状，它的前端相当于一个．使用这种灯泡可以省去一般手电筒中的一个零件，即，灯丝应处于．4．夏令营活动中，小华和他的同伴们经过森林公园，刚走进园内，一幅醒目的告示牌出现在他们眼前，“为了防止森林火灾，请不要随地丢弃透明的饮料瓶！”小华沉思了片刻，立即明白了：一旦雨水进入饮料瓶后，对光的作用就相当于一个，对太阳光有作用，可能会导致易燃物着火．5．利用太阳光估测凸透镜焦距的常用方法：让凸透镜正对太阳光，在纸上得到一个最小最亮的光斑，用刻度尺测出光斑到透镜中心的距离为10 cm，这时光斑所在的位置就是该凸透镜的_______，该凸透镜的焦距为_______cm．6．小华在观察太阳光通过甲、乙两副眼镜在地面上形成的光斑时，发现两副眼镜形成的光斑不同，太阳光通过眼镜甲形成的光斑中间较四周亮，而太阳光通过眼镜乙形成的光斑中间始终较四周暗，由此可以判断，眼镜甲是_______透镜，眼镜乙是_______透镜．7．小明家为了防盗，在家中的门上装了一个“猫眼”，他在屋内能看清屋外的人是一个正立、缩小的像，屋外面的人却看不清屋内的小明，则“猫眼”应该是( )A．平面镜B．潜望镜C．凹透镜D．凸透镜8．常言道，水火不相容，但用透明冰块磨制成的一个光学器件却可以取火，这个器件相当于下面的( ) A．平面镜B．凸面镜C．凸透镜D．凹透镜9．下列说法中正确的是（）A．凡是透镜一定有两个焦点B．凹透镜没有焦点C．任何方向的光线经透镜折射后传播方向都会发生偏转D．以上说法都不正确10．要想使小灯泡发出的光线经某光学仪器后变成平行光，应该把灯泡在（）A．凸透镜的焦点上B．凹透镜的焦点上C．凸透镜的光心上D．凹透镜的光心上11．如图所示，光线通过透镜后折射光线正确的是（）12．关于透镜，下列说法中正确的是（）A．凸透镜和凹透镜都有焦点，凸透镜有实焦点B．凸透镜对光有会聚作用，因此通过凸透镜的光一定会聚于焦点C．凸透镜只对平行光有会聚作用D．凹透镜对光有发散作用，因此通过凹透镜的光束一定是发散光束13．如图，某同学将凸透镜正对太阳光，将一张白纸放在凸透镜的另一侧逐渐远离透镜，看到的现象是( )A．白纸上有缩小的光斑(小亮点)，光斑的大小不变B．白纸上的光斑先变大，再变小C．白纸上的光斑先变小，再变大D．以上说法都不对14．完成下列光路图15．如图所示中的方框内只有一个光学元件，方框外单箭头、双箭头光线分别相互对应，表示了射入方框和射出方框的光线，试判断方框内所用的是什么元件，并将元件填入方框．1、我们学过的光学知识中，有两种镜能使平行光线会聚在一个焦点上，它们是（）A．凸透镜和凹面镜B．凹透镜和凸面镜C．凹透镜和平面镜 D．凸透镜和凹透镜2、画出下列光路图3、常用粗测凸透镜焦距的方法为：拿一凸透镜正对着太阳光，拿一张白纸在凸透镜的另一侧来回移动，使光斑在白纸上变得最小最亮，即为﹍﹍﹍﹍﹍，用刻度尺测出焦点到透镜﹍﹍﹍﹍﹍的距离，即为焦距。
4、请在下列各图中画出经过透镜前后的入射光线或折射光线。
