EDA实验报告学生姓名:asfmla;m 学号:eafvpa[cv专业班级:电子3班组合电路设计一、实验目的熟悉quartusⅡ的VHDL文本设计全过程,学习简单组合电路的设计、多层次电路设计、仿真。
二、实验内容实验内容:首先利用quartusⅡ完成2选1多路选择器(例4-3的文本编译输入(mux21a.vhd和仿真测试等步骤,最后在实验系统上硬件测试,验证此设计的功能。
将此多路选择器看成一个元件mux21a,利用元件例化语句描述成三选一,然后进行编译、综合、仿真。
引脚锁定以及硬件下载测试。
建议选实验电路模式5,用键1(PIO0控制s0;用键2(PIO1控制s1;a3、a2和a1分别接clock5、clock0和clock2;输出信号outy仍接扬声器spker。
通过短路帽选择clock0接256HZ信号,clock5接1024HZ信号,clock2接8HZ信号。
最后选行编译、下载和硬件测试实验。
三、实验器材Quartus II软件。
四、设计思路/原理图五、实验程序实验内容1:二选一:library ieee;use ieee.std_logic_1164.all; entity mux21a isport(a,b: in std_logic;s: in std_logic;y: out std_logic;end entity;architecture dataflow of mux21a is beginy<=a when s='0' else b;end architecture;实验内容2:三选一library ieee;use ieee.std_logic_1164.all; entity mux31a isport(a1,a2,a3: in std_logic;s0,s1: in std_logic;outy: out std_logic;end entity mux31a;architecture m31a of mux31a iscomponent mux21aport( a,b: in std_logic;s: in std_logic;y: out std_logic;end component;signal tmp: std_logic;beginu1: mux21a port map(a=>a2,b=>a3,s=>s0,y=>tmp;u2: mux21a port map(a=>a1,b=>tmp,s=>s1,y=>outy;end architecture;六、实验步骤在E盘新建一个文件夹,用于存放工程。
实验一二选一数据选择器VHDL设计Quartus II 6.0开发环境与EDA实验箱使用一实验目的1．熟悉在Quartus II 6.0环境下原理图输入方法。
2．熟悉Quartus II 6.0环境下编辑、编译综合、仿真的操作方法。
3、掌握利用EDA软件进行电路设计的详细流程；4、熟悉EDA实验箱的基本使用方法。
学会对实验板上的FPGA/CPLD进行编程下载，硬件验证自己的设计项目。
二实验仪器PC机、Quartus II 6.0软件三实验内容1．详细解读教材117页。
2．在QuartusⅡ上输入该设计的原理图，并进行编辑、编译、综合、适配、仿真。
3．给出其所有信号的时序仿真波形。
四实验原理及步骤1．启动Quartus II 6.0软件在桌面上双击Quartus II 6.0图标或者在开始—>所有程序—>Altera—> Quartus II 6.0，如下图2．建立工作库文件夹及工程任何一次设计都是一项工程（Project），所有此工程相关的所有设计文件都需要放在同一个文件夹里。
不同的设计放在不同的文件夹中。
在E盘下建立一个存放本次设计的工程文件夹，比如“shiyan1”。
注意不要使用中文文件夹，文件夹的存放路径也不要包含中文。
注意本实验室计算机C盘和D盘是重启后复原，不要将任何文件和文件夹放置在桌面或者C、D盘下。
初次打开Quartus II 6.0，会有如图提示：选择是的情况下，首先是新工程向导：介绍下一步下一步下一步，选择目标芯片，首先在Family栏选择ACEX1K系列，然后选择此系列的具体芯片:EP1K30TC144-3。
注意不要选成了EP1K30TC144-3。
下一步就点完成。
3．建立文本程序文件选择File菜单下的New或者直接点击工具栏中的新建图标，选择新建文件类型为VHDL File。
接下来另存文件：保存时需更改文件名与项目名称一样，注意保存在同一个工程文件夹下面。
二选一数据选择器（基于与非门）1电路图（W/L=0.55μm /0.25μm）
版图：
第一步：引入单元图例(NMOS和PMOS)
第二步：各元件之间的连线
第三步：设置电源端，接地端以及输入断和输出端：
第四步：LVS检查原理图与版图的电气特性结果为
实验二二选一数据选择器（基于传输门）2电路图
实验二二选一数据选择器（基于传输门）2电路图
版图：
第一步：引入单元图例：
第二步，各元件的连接：
第三步，设置电源端，接地端以及输入断和输出端：
第四步：LVS检查原理图与版图的电气特性结果为
（注：范文素材和资料部分来自网络，供参考。
请预览后才下载，期待你的好评与关注。
）。
《VLSI设计基础》课程设计报告班级：电子科学与技术09级2班学号： 0906040216姓名：穆加林指导教师：李蕾1.摘要在多路数据传送过程中，能够根据需要将其中任意一路选出来的电路，叫做数据选择器，也称多路选择器或多路开关。
有2选1数据选择器、4选1数据选择器、8选1数据选择器、16选1数据选择器等之分二路选择器具有一个选择控制变量，当用来实现二变量函数功能时，应该首先输入选择控制变量来确定选择器的数据输入。
根据题目设计要求，完成二选一多路选择器设计。
我设计的是一个基于VHDL语言设计一个二选一多路选择器。
2.综述二选一多路选择器功能描述：输入端口a,b输入信号，在通道选择控制输入端口s输入低电频时，输出端口y输出a输入端口信号；在通道选择控制输入端口s输入高电频时，输出端口y输出b输入端口信号。
二选一多路选择器的电路图，如下图其中a,b是输入信号，s是通道选择信号，y是输出信号。
当s=0时，y=a;当s=1时，y=b。
三．方案设计与分析1．设计目的1）熟悉MAXPLUS2/Quartus II软件，掌握软件的VHDL程序输入、程序编译和程序仿真操作；2）学习利用VHDL语言设计二选一多路选择器电路程序；3）了解可多路选择器的工作方式。
2.设计要求采用Modelsim、Quartus II、Altium designer 中的任一种软件，基于Verilog或VHDL语言实现设计题目的功能仿真，完成设计；课程设计完成后，提交课程设计报告，要求提供编写的代码以及输出波形图3.设计的源程序及仿真1）、二选一多路选择器程序录入：LIBRARY IEEE; --IEEE 库使用说明USE IEEE.STD_LOGIC_1164.ALL;ENTITY mux21 IS --器件mux21 的外部接口信号说明--PORT相当于器件的引脚,这一部分称为实体PORT ( a b : IN STD_LOGIC;s : IN STD_LOGIC;y : OUT STD_LOGIC );END ENTITY mux21; --器件mux21 的内部工作逻辑描述即--为实体描述的器件功能结构称为结构体ARCHITECTURE one OF mux21 ISBEGINy <= a WHEN s = '0' ELSEb WHEN s = '1' ;END ARCHITECTURE one;--器件mux21 的内部工作逻辑描述即--为实体描述的器件功能结构称为结构体ARCHITECTURE one OF mux21 ISBEGINy <= a WHEN s = '0' ELSEb WHEN s = '1' ;END ARCHITECTURE one;2）、系统设计仿真及分析a.系统功能仿真结果：图为二选一多路选择器功能仿真图b.仿真分析由上图可以看出1）当sel=0时，y=a，即当s=0时输出波形就是a输入端的输入波形。

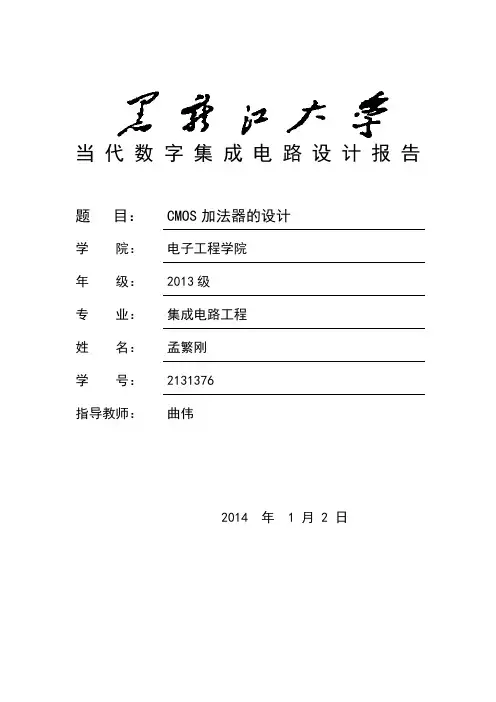

当代数字集成电路设计报告题目：CMOS加法器的设计学院：电子工程学院年级：2013级专业：集成电路工程*名：***学号：*******指导教师：**2014 年 1 月 2 日CMOS加法器的设计前言加法器是产生数的和的装置。
加数和被加数为输入，和数与进位为输出的装置为半加器。
若加数、被加数与低位的进位数为输入，而和数与进位为输出则为全加器。
常用作计算机算术逻辑部件，执行逻辑操作、移位与指令调用。
在电子学中，加法器是一种数位电路，其可进行数字的加法计算。
在现代的电脑中，加法器存在于算术逻辑单元（ALU）之中。
加法器可以用来表示各种数值，如：BCD、加三码，主要的加法器是以二进制作运算。
由于负数可用二的补数来表示，所以加减器也就不那么必要。
以单位元的加法器来说，有两种基本的类型：半加器和全加器，半加器有两个输入和两个输出，输入可以标识为A、B 或X、Y，输出通常标识为合S 和进制C。
A 和 B 经XOR 运算后即为S，经AND 运算后即为C。
全加器引入了进制值的输入，以计算较大的数。
为区分全加器的两个进制线，在输入端的记作Ci 或Cin，在输出端的则记作Co 或Cout。
半加器简写为H.A.，全加器简写为 F.A.。
半加器：半加器的电路图半加器有两个二进制的输入，其将输入的值相加，并输出结果到和（Sum）和进制（Carry）。
半加器虽能产生进制值，但半加器本身并不能处理进制值。
全加器：全加器三个二进制的输入，其中一个是进制值的输入，所以全加器可以处理进制值。
全加器可以用两个半加器组合而成。
一、设计要求本次设计要求实现一个加法器，通过从前端到后端的设计过程，了解数字集成电路设计流程，基本单元选用复杂cmos电路实现的一位全加器，采用pmos 与nmos网络完全对偶的mirror型。
图1位加法器级联图如图1所示，四个1位加法器级联成一个4位加法器的级联图。
这种电路的好处是将每前一级的Cin与后一级的Cout直接级联，连接比较方便，电路比较好设计。
2选1数据选择器的VHDL描述ENTITY mux21a ISPORT( a, b : IN BIT ;s : IN BIT;y : OUT BIT ) ;END ENTITY mux21a ;ARCHITECTURE one OF mux21a ISBEGINy <= a WHEN s = '0'ELSE b ;END ARCHITECTURE one ;译码器的设计architecture dec_behave of e1 issignal sel : std_logic_vector( 0 to 3) ;beginsel(0) <= en ; sel(1) <= a(0) ; sel(2) <= a(1) ; sel(3) <= a(2) ; with sel selecty <= "00000001" when "1000","00000010" when "1001","00000100" when "1010","00001000" when "1011","00010000" when "1100","00100000" when "1101","01000000" when "1110","10000000" when "1111","00000000" when others ;end dec_behave ;8-3优先编码器library IEEE; ……;entity encoder83 isport (ind: in std_logic_vector(7 downto 0);outd: out std_logic_vector(2 downto 0)); end ;architecture behave of encoder83 isbeginprocess (ind)beginif ind (7) = ‘1' then outd<= "111";elsif ind (6) = ‘1' then outd<= "110";elsif ind (5) = ‘1' then outd<= "101";elsif ind (4) = ‘1' then outd<= "100";elsif ind (3 )= ‘1' then outd<= "011";elsif ind (2) = ‘1' then outd<= "010";elsif ind (1) = ‘1' then outd<= "001";elsif ind (0) = ‘1' then outd<= "000";else outd<= "000";end if;end process; end behave;。
当代数字集成电路设计报告题目：CMOS加法器的设计学院：电子工程学院年级：2013级专业：集成电路工程*名：***学号：*******指导教师：**2014 年 1 月 2 日CMOS加法器的设计前言加法器是产生数的和的装置。
加数和被加数为输入，和数与进位为输出的装置为半加器。
若加数、被加数与低位的进位数为输入，而和数与进位为输出则为全加器。
常用作计算机算术逻辑部件，执行逻辑操作、移位与指令调用。
在电子学中，加法器是一种数位电路，其可进行数字的加法计算。
在现代的电脑中，加法器存在于算术逻辑单元（ALU）之中。
加法器可以用来表示各种数值，如：BCD、加三码，主要的加法器是以二进制作运算。
由于负数可用二的补数来表示，所以加减器也就不那么必要。
以单位元的加法器来说，有两种基本的类型：半加器和全加器，半加器有两个输入和两个输出，输入可以标识为A、B 或X、Y，输出通常标识为合S 和进制C。
A 和 B 经XOR 运算后即为S，经AND 运算后即为C。
全加器引入了进制值的输入，以计算较大的数。
为区分全加器的两个进制线，在输入端的记作Ci 或Cin，在输出端的则记作Co 或Cout。
半加器简写为H.A.，全加器简写为 F.A.。
半加器：半加器的电路图半加器有两个二进制的输入，其将输入的值相加，并输出结果到和（Sum）和进制（Carry）。
半加器虽能产生进制值，但半加器本身并不能处理进制值。
全加器：全加器三个二进制的输入，其中一个是进制值的输入，所以全加器可以处理进制值。
全加器可以用两个半加器组合而成。
一、设计要求本次设计要求实现一个加法器，通过从前端到后端的设计过程，了解数字集成电路设计流程，基本单元选用复杂cmos电路实现的一位全加器，采用pmos 与nmos网络完全对偶的mirror型。
图1位加法器级联图如图1所示，四个1位加法器级联成一个4位加法器的级联图。
这种电路的好处是将每前一级的Cin与后一级的Cout直接级联，连接比较方便，电路比较好设计。
二选一数据选择器目录一：数据选择器的基本原理 (3)二电路逻辑功能 (2)2.1 电路逻辑图 (2)2.2真值表与表达式 (3)2.3电路设计及仿真 (3)三版图设计 (5)3.1总体版图设计及DRC验证 (5)3.1.1数据选择器版图设计步骤 (5)3.1.2版图验证 (8)3.2版图仿真 (9)四数据选择器版图LVS对比 (10)五结论及体会 (12)一：数据选择器的基本原理数据选择器是指经过选择，把多个通道的数据传送到唯一的公共数据通道上去，实现数据选择功能的逻辑电路称为数据选择器。
它的作用相当于多个输入的单刀多掷开关，其示意图如下：图1 n位通道选择信号数据选择器除了可以实现一些组合逻辑功能以外，还可以做分时多路传输电路、函数发生器及数码比较器等。
