AutoCAD三维制图方法

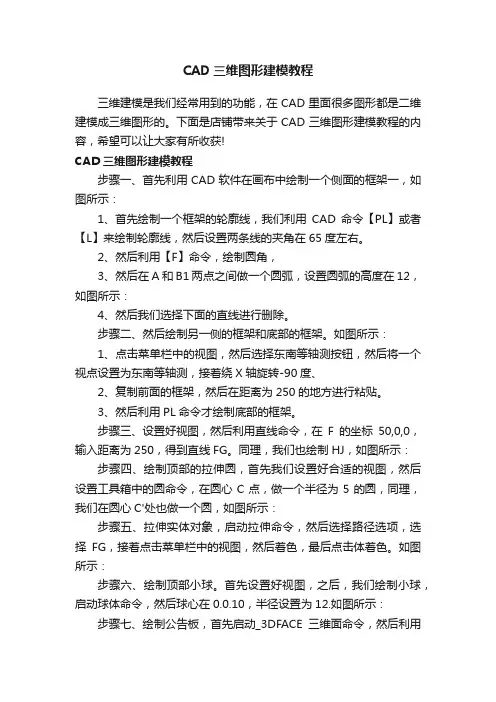

CAD三维图形建模教程三维建模是我们经常用到的功能，在CAD里面很多图形都是二维建模成三维图形的。

下面是店铺带来关于CAD三维图形建模教程的内容，希望可以让大家有所收获!CAD三维图形建模教程步骤一、首先利用CAD软件在画布中绘制一个侧面的框架一，如图所示：1、首先绘制一个框架的轮廓线，我们利用CAD命令【PL】或者【L】来绘制轮廓线，然后设置两条线的夹角在65度左右。

2、然后利用【F】命令，绘制圆角，3、然后在A和B1两点之间做一个圆弧，设置圆弧的高度在12，如图所示：4、然后我们选择下面的直线进行删除。

步骤二、然后绘制另一侧的框架和底部的框架。

如图所示：1、点击菜单栏中的视图，然后选择东南等轴测按钮，然后将一个视点设置为东南等轴测，接着绕X轴旋转-90度、2、复制前面的框架，然后在距离为250的地方进行粘贴。

3、然后利用PL命令才绘制底部的框架。

步骤三、设置好视图，然后利用直线命令，在F的坐标50,0,0，输入距离为250，得到直线FG。

同理，我们也绘制HJ，如图所示：步骤四、绘制顶部的拉伸圆，首先我们设置好合适的视图，然后设置工具箱中的圆命令，在圆心C点，做一个半径为5的圆，同理，我们在圆心C'处也做一个圆，如图所示：步骤五、拉伸实体对象，启动拉伸命令，然后选择路径选项，选择FG，接着点击菜单栏中的视图，然后着色，最后点击体着色。

如图所示：步骤六、绘制顶部小球。

首先设置好视图，之后，我们绘制小球，启动球体命令，然后球心在0.0.10，半径设置为12.如图所示：步骤七、绘制公告板，首先启动_3DFACE三维面命令，然后利用自动捕捉，from 基点: (单击点F)<偏移>: @10,-10，指定第一点K，(光标移向Y的负方向)230↙，输入距离指定第二点L，(光标向X方向移)330↙，输入距离指定第三点M， (光标向Y的负方向移)230↙，输入距离指定第四点N。

得到三维面KLMN。

使用CAD进行三维建模的步骤和技巧CAD软件是现代建筑师和设计师必备的工具之一，它可以帮助人们在计算机上进行三维建模，实现各种创意和设计。

本文将介绍使用CAD进行三维建模的步骤和一些技巧，帮助读者更好地掌握和使用CAD软件。

步骤一：准备工作在开始进行三维建模之前，我们需要做一些准备工作。

首先，确保你已经安装了一款功能强大的CAD软件，例如AutoCAD、SolidWorks或SketchUp等。

其次，你需要了解一些基本的CAD操作知识，例如如何选择、移动和缩放对象等。

步骤二：创建基本几何形状在CAD软件中，我们通常使用基本几何形状（如线、圆、矩形等）作为建模的基础。

首先，选择适当的绘图工具，例如绘制直线的工具或绘制圆形的工具等。

然后，按照设计要求，点击鼠标并拖动来创建所需的形状。

可以使用CAD软件提供的精确测量工具来确保所绘制的形状符合要求。

步骤三：编辑和修改形状在建模过程中，我们经常需要对已创建的形状进行编辑和修改。

CAD软件通常提供了一系列的编辑工具，例如移动、旋转和缩放等。

通过选择所需的形状，并使用这些编辑工具，我们可以对形状进行精确定位和调整。

如果需要，还可以使用CAD软件提供的算术和几何操作工具对形状进行组合和分割。

步骤四：添加细节和特征建模过程中，我们需要向形状中添加各种细节和特征，使其更加真实和具有表现力。

在CAD软件中，我们可以使用绘制工具和编辑工具来创建和修改这些细节和特征。

例如，我们可以使用绘制线工具来添加纹理和图案，使用编辑工具来倒角和加强弱点等。

通过不断调整和修改，我们可以将形状打磨得越来越完美。

步骤五：应用材质和贴图为了使建模结果更加逼真，我们可以在CAD软件中应用材质和贴图。

CAD软件通常提供了一系列的材质库和贴图库，可以让我们轻松地为形状和表面添加不同材质的外观。

通过选择所需的材质和贴图，并将其应用到形状的表面上，我们可以实现不同材质和纹理的效果，使建模结果更加真实和具有层次感。

学会使用AutoCAD进行三维建模与渲染第一章：AutoCAD三维建模基础AutoCAD是一款广泛应用于建筑设计、机械工程等领域的三维建模和渲染软件。

在开始学习使用AutoCAD进行三维建模之前，我们首先需要了解一些基础概念和操作技巧。

1.1 坐标系和视图操作AutoCAD中使用三维坐标系来描述物体的位置和方向。

我们可以通过指定坐标点的方式来绘制基本的几何图形，比如直线、圆、矩形等。

在进行三维建模过程中，我们需要注意不同坐标系的选择和切换，以便准确地定位和绘制对象。

此外，AutoCAD还提供了多种视图操作命令，如平移、缩放、旋转等，能够帮助我们正确控制和编辑模型。

灵活运用这些命令，可以提高我们的绘图效率和质量。

1.2 基本建模工具AutoCAD提供了多种建模工具，可以满足不同类型物体的建模需求。

其中，建立三维模型的基本步骤为：绘制基本形状、编辑和组合形状、生成复杂模型。

我们可以使用直线、圆弧、矩形等命令绘制基本形状。

同时，AutoCAD还支持三维构建命令，如圆柱体、球体、锥体等，可以直接生成常见的几何体。

此外，AutoCAD还提供了编辑命令，如移动、旋转、拉伸等，可以对已有三维模型进行修改和调整。

通过组合和操作不同的基本形状，我们可以构建出更为复杂的模型。

第二章：高级三维建模技术除了基础的建模工具外，AutoCAD还提供了一些高级的三维建模技术，可以让我们更加方便地创建复杂的三维模型。

2.1 曲面建模技术曲面建模是AutoCAD中的一项重要技术，通过曲面建模，我们可以创建出更加真实和复杂的物体。

AutoCAD提供了多种曲面建模命令，如实体建模、线框建模、剖面建模等。

我们可以通过采用不同的曲面建模方法，根据实际需要选择合适的建模方式。

2.2 布尔操作布尔操作是一种将多个实体进行组合和剪裁的操作，可以帮助我们快速创建复杂的物体。

AutoCAD中的布尔操作包括并集、交集和差集等，通过灵活运用这些操作，我们可以有效地改变实体之间的关系，得到所需的模型。

如何使用AutoCAD进行二维和三维设计和绘AutoCAD是一款广泛应用于工程设计领域的计算机辅助设计软件，它具备强大的功能和灵活的操作方式，可以帮助工程师、建筑师等专业人士进行二维和三维设计和绘图工作。

在本文中，我将向您介绍如何使用AutoCAD进行二维和三维设计和绘图。

一、二维设计和绘图1. 创建新的图纸首先，打开AutoCAD软件并进入新建模式。

在开始标签页中点击“新建”，选择“图纸”选项，然后设置图纸的属性，如图纸的尺寸、比例、图层设置等。

2. 绘制基本图形在二维设计中，您可以使用AutoCAD提供的绘图工具来绘制基本的几何图形，如线段、圆、矩形等。

通过点击相应的绘图命令按钮，在绘图区域中点击鼠标以确定图形的位置和大小，然后按照提示完成图形的绘制。

3. 修改和编辑图形完成基本图形的绘制后，您可以使用AutoCAD的编辑工具对图形进行修改和编辑。

例如，您可以选择移动、复制、缩放、旋转等操作来调整图形的位置和大小，或者使用修剪、延伸、镜像等操作来修改图形的形状。

4. 应用图层管理AutoCAD的图层功能可以帮助您对绘制的图形进行管理和控制。

您可以创建多个图层，并对不同图形分别进行分类和管理。

通过设置不同图层的显示属性，您可以控制图形的可见性和打印输出。

5. 添加文字和标注在进行绘图工作时，您可能需要添加文字和标注来说明图形的细节和尺寸。

通过选择相应的文字和标注工具，在绘图区域中输入所需的文字内容，然后将其与图形关联起来。

二、三维设计和绘图1. 创建三维模型在进行三维设计时，您需要将图纸切换到三维模式。

通过点击AutoCAD界面右上角的“3D模型”按钮，将视图切换为三维模式。

然后，您可以开始创建三维模型。

2. 使用三维绘图工具AutoCAD提供了多种三维绘图工具，您可以使用这些工具来创建三维图形。

例如，您可以使用绘制命令来创建立方体、圆柱体、球体等基本几何体，也可以使用修改命令来对三维模型进行编辑和调整。

CAD三维制图的方法图纸是设计人员的意图的表达，一套好的图纸，是用最少的篇幅，表达出最全面的信息，它是设计人员的所有语言，让缺少专业读图基本技能的非专业人员——甲方、施工人员都能读懂，尤其在技术交底方面有优势。

另外，在三视图完成后，可以旁边放一个透视图或轴测图，一是便于自己审视尺寸比例关系，二又有助于别人正确读图。

1、橱柜2一、首先要熟悉的三维制图，第一部分是建模，而建模前首先要熟悉的就是以下几点：1 、等轴测视图；2 、实体创建，包括实体编辑；3 、熟练应用坐标系统；4 、根据我的经验，尽量选用东北等轴测视图。

二、实体创建视图没什么好说的。

接下来说实体创建，实体创建软件提供了几种办法： a 、基本实体（图中 2 ）， b 、由面域通过拉伸或旋转创建（图中 3 ）， c 、稍为复杂的图形基本可以用“实体”及“实体编辑”工具栏的其余命令实现。

其中用的最多的是布尔运算（图中 4 ）。

了解和熟悉这些命令的办法很简单，鼠标放在相应图标上，左下角有提示。

在操作过程中，请一定多留意，命令提示栏的内容，没事都试试，你会有惊三、实体创建中要注意的实体创建中最要注意的是，像做任何事一样，心中必须要有整体，在此基础上，要有合理分解的思想。

下图示意：如上，亭子（包括石桌石凳）在实际绘制过程中，仅仅分解成了共大小不同的 7 个部件。

在实际作图中，要习惯于先粗后细，主要是借助图块的定义和在位编辑。

可以用最省事的，带“基点复制”后“粘贴为块”的办法，手不用太快也 2 秒搞定。

先搞好定位，布置位置后，用复制到空白处的图块，做在位编辑，进行细化。

改图或调整尺寸也很方便。

熟练以后，绘图用的时间远远小于你思考和构思的时间。

【 AutoCAD 三維建模 1 】 - 概述、基本命令 by. Shaonx 〖概述〗在眾多的輔助製圖軟體裏， AutoCAD 的平面二維製圖功能是首屈一指的。

而AutoCAD 在三維製圖方面，是顯得比其他參數化三維軟體欠缺些，但隨著AutoCAD 的版本不斷升級，其三維製圖功能必將會越來越完善，在最近的 2007 、2008 版本裏，三維功能已經新增了很多，強大了不少，像“掃掠”、“放樣”、“螺旋”、“多段體”……等等，同時，在“渲染”上，也有了很大的進步，越來越接近 3DMAX 的渲染方式。

在CAD中制作三维模型的步骤CAD（Computer-Aided Design）是计算机辅助设计的缩写，它是一种广泛应用于工程设计领域的软件工具。

使用CAD软件，人们可以通过计算机进行三维模型的设计和建模。

下面将介绍在CAD中制作三维模型的基本步骤。

1. 选择适合的CAD软件首先，根据个人需求和使用习惯选择一个适合的CAD软件。

市面上有许多知名的CAD软件可供选择，如AutoCAD、SolidWorks、CATIA等。

选择一个易于使用且具备建模和实时渲染等功能的软件。

2. 创建新的模型启动CAD软件后，点击“新建”按钮或菜单选项以创建一个新的模型文件。

根据需要选择合适的模型类型，例如平面模型、立体模型或曲面模型。

3. 绘制基础几何图形使用CAD软件的绘图工具，如直线、圆、矩形等，在建模界面上绘制基础的几何图形。

通过组合和变换这些图形，逐步搭建出所需的三维模型的基本形状。

4. 进行形状编辑和变形通过CAD软件的编辑和变形工具，如拉伸、旋转、扔掉、倒圆等，对绘制的基础几何图形进行进一步的编辑和变形。

可以调整图形的大小、形状和位置，以实现三维模型的精细化调整。

5. 添加细节和功能性元素在基本形状的基础上，可以使用CAD软件提供的绘图和设计工具，进行更加细致的设计。

例如，添加棱角、倒角、斜面和孔洞等细节，以及任何所需的功能性元素。

6. 进行纹理和材质的设置使用CAD软件中的纹理和材质编辑工具，对模型表面进行设置。

可以选择不同的纹理和材质效果，添加颜色、纹理和反射效果，以使模型更加真实和具有视觉冲击力。

7. 添加光照和渲染效果通过CAD软件的光照和渲染功能，调整模型的光照效果和渲染效果。

通过添加光源、调整光线的角度和强度，以及设置阴影和反射等参数，使模型在呈现时更具逼真感。

8. 检查和修正错误在完成模型的建模和设计后，使用CAD软件的分析工具进行检查，以发现潜在的错误和问题，如重叠面、缺失面等。

及时修正这些错误，确保模型的准确性和可操作性。

如何使用AutoCAD创建三维模型和动画一、介绍AutoCAD软件及其应用领域AutoCAD是一款由美国公司Autodesk开发的计算机辅助设计（CAD）软件，广泛应用于建筑、机械、电子等行业。

它可以帮助用户以三维方式创建和编辑物体，同时还具备强大的建模和渲染功能。

本文将介绍如何使用AutoCAD创建三维模型和动画。

二、创建三维模型的基本步骤1. 绘制基本图形：通过AutoCAD的绘图工具，在二维平面上绘制出模型的基本轮廓。

可以使用线段、圆弧、矩形等基本图形构建出复杂的几何形体。

2. 提升为三维：将绘制好的二维图形提升为三维模型。

可以通过拉伸、旋转、偏移等操作，使二维图形在Z轴方向上拓展成立体物体。

3. 添加细节：为模型添加细节，使其更加真实。

可以使用AutoCAD提供的编辑工具，在模型的表面切割、挤压、倒角等，以增加其复杂度和真实感。

4. 应用材质：为模型应用不同的材质属性，以赋予其表面质感。

AutoCAD提供了丰富的材质库，用户可以根据需要选择并应用于模型的不同部分。

5. 光照与渲染：设置场景的光照效果，通过调整光源的位置、亮度和颜色等参数，以及设定阴影和反射效果，使模型在渲染时更加真实。

6. 渲染与输出：选择不同的渲染方式，如线框、实体渲染等，对模型进行渲染。

最后，可以输出为图片或视频等格式进行保存。

三、创建三维动画的基本步骤1. 制定动画场景：首先明确所需表达的动画场景和故事情节，包括所涉及的三维模型、光照和摄像机等因素。

2. 设置关键帧：使用AutoCAD的关键帧编辑器，为动画设置关键帧。

关键帧是动画中的重要节点，其中包含了物体位置、角度、比例等的属性信息。

3. 创建路径：为物体设置动画路径，使其在场景中移动。

AutoCAD提供了多种路径编辑工具，可以根据需求绘制直线、曲线或自由形状的路径。

4. 设置动画效果：为动画中的物体添加其他效果，如旋转、缩放和淡入淡出等。

通过调整动画属性和参数，使其达到预期的效果。

CAD 如何创建三维视图和透视图CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于各行各业的设计软件，它能够帮助设计师快速、准确地创建各种设计图纸。

在CAD中，创建三维视图和透视图是设计过程中重要的步骤之一。

本文将简要介绍CAD如何创建三维视图和透视图，并提供一些使用技巧与注意事项。

首先，我们来讨论如何创建三维视图。

在CAD软件中，三维视图能够展示设计物体的各个方向的外观，并使设计师更好地理解物体的结构和细节。

以下是创建三维视图的步骤：1. 导入或创建设计物体：首先，设计师需要导入或创建设计物体的模型。

CAD软件通常支持导入多种格式的模型文件，如STL、IGES、STEP等。

如果没有现成的模型文件，则可以通过CAD软件提供的建模工具创建物体。

2. 设置视图方向：在CAD软件中，设计师可以通过旋转、平移和缩放等操作来调整物体的视角和位置，以便获得理想的视图方向。

通过将物体旋转到适当的角度和位置，可以更好地展示物体的外观和细节。

3. 添加光源和材质：为了使三维视图更加逼真，设计师可以添加光源和材质到物体上。

通过调整光源的位置和属性，可以模拟现实中的光照效果。

同时，通过为物体分配合适的材质，可以使其表面呈现出真实的质感。

4. 渲染和输出：在完成视图设置后，设计师可以使用CAD软件提供的渲染功能来生成高质量的三维视图。

渲染是将设计物体的表面属性和光照效果计算成最终图像的过程。

渲染完成后，设计师可以选择将视图输出为图像文件，如JPEG、PNG等，或者直接在CAD软件中进行查看和编辑。

接下来，我们来介绍如何创建透视图。

透视图是一种可以将物体以透视的方式展示出来的视图，可以更好地观察物体的深度和远近关系。

以下是创建透视图的步骤：1. 设置视点和观察点：在CAD软件中，设计师需要设定透视图的视点和观察点。

视点是观察者所站立的位置，观察点是观察者注视物体的位置。

通过调整视点和观察点，可以改变透视图的倾斜程度和观察角度。

CAD 如何进行三维模型和剖视图制作CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程设计领域的软件工具，它可以帮助设计师们快速地创建和修改三维模型。

在CAD中，三维模型和剖视图是非常重要的功能，因为它们能够直观地展示设计方案的外观和内部结构。

本文将介绍CAD软件中如何进行三维模型和剖视图的制作。

首先，我们来了解三维模型的制作。

在CAD软件中，通过绘制线条、曲线和面来构建三维物体。

下面是一些常用的工具和技巧：1. 绘制线条和曲线：CAD软件提供了各种绘制工具，如直线、弧线、多段线等。

可以根据需要选择合适的工具进行绘制，然后利用编辑工具对线条和曲线进行调整和修改。

2. 创建和修改面：通过将线条和曲线连接或填充，可以创建面。

可以使用填充工具对面进行颜色和材质的调整。

如果需要修改面的形状，可以使用剪切、偏移、镜像等编辑工具。

3. 三维实体操作：CAD软件支持对三维实体进行操作，如移动、旋转、缩放等。

可以利用这些工具对三维物体进行精细调整，使其符合设计要求。

在制作三维模型时，需要注意以下几点：1. 尺寸和比例：在绘制线条和创建面时，需要准确考虑物体的尺寸和比例，以确保设计的准确度和一致性。

2. 层次结构：为了方便管理和编辑，可以使用CAD软件提供的层次结构功能。

可以将不同的元素和部分分组并分配到不同的层中，以便于调整和修改。

3. 参考图像和草图：如果条件允许，可以导入参考图像或草图，并利用CAD软件提供的寻找点、绘制线条等功能进行参考和引导。

接下来，我们来介绍剖视图的制作。

剖视图是将物体按照某个平面进行切割，以展示其内部结构。

制作剖视图的步骤如下：1. 选择基准面：首先需要选择一个基准面，即从哪个方向进行切割。

可以根据需要选择水平、垂直或倾斜的切割方向。

2. 绘制切割平面：利用CAD软件提供的线条和面绘制工具，绘制一个与基准面平行的切割平面。

可以根据需要调整切割平面的位置和尺寸。

cad 里3d 制图的入门教程篇一：CAD 三维绘图教程与案例,很有用 CAD 绘制三维实体根底AutoCAD 除具有强大的二维绘图功能外，还具备根本的三维造型力气。

假设物体并无简洁的外表曲面及多变的空间构造关系，则使用AutoCAD 可以很便利地建立物体的三维模型。

本章我们将介绍AutoCAD 三维绘图的根本学问。

1、三维模型的分类及三维坐标系；2、三维图形的观看方法；3、创立根本三维实体；4、由二维对象生成三维实体； 5、编辑实体、实体的面和边；11.1 三维几何模型分类在AutoCAD 中，用户可以创立3 种类型的三维模型：线框模型、外表模型及实体模型。

这3 种模型在计算机上的显示方式是一样的，即以线架构造显示出来，但用户可用特定命令使外表模型及实体模型的真实性表现出来。

11.1.1 线框模型 (Wireframe Model) 线框模型是一种轮廓模型，它是用线〔3D 空间的直线及曲线〕表达三维立体，不包含面及体的信息。

不能使该模型消隐或着色。

又由于其不含有体的数据，用户也不能得到对象的质量、重心、体积、惯性矩等物理特性，不能进展布尔运算。

图11-1 显示了立体的线框模型，在消隐模式下也看到后面的线。

但线框模型构造简洁，易于绘制。

11.1.2 外表模型〔Surface Model〕外表模型是用物体的外表表示物体。

外表模型具有面及三维立体边界信息。

外表不透亮，能遮挡光线，因而外表模型可以被渲染及消隐。

对于计算机关心加工，用户还可以依据零件的外表模型形成完整的加工信息。

但是不能进展布尔运算。

如图 11-2 所示是两个外表模型的消隐效果，前面的薄片圆筒遮住了后面长方体的一局部。

图 11-1 线框模型 1 图 11-2 外表模型11.1.3 实体模型实体模型具有线、外表、体的全部信息。

对于此类模型，可以区分对象的内部及外部，可以对它进展打孔、切槽和添加材料等布尔运算，对实体装配进展干预检查，分析模型的质量特性，如质心、体积和惯性矩。

cad三维制图初学入门教程
很多同学会用CAD制作二维图形，但三维图形不知道从何入手。

其实制作三维图形很简单。

下面由店铺告诉大家cad三维制图初学入门教程，快跟我一起来学习吧。

cad三维制图初学入门教程
1.用合并的方法绘制路径。

路径是由几条线合并而成，
2.更改视图。

选择视图/三维视图/西南偏西等轴测。

如下图。

3.更改的视图效果如图。

新建z轴。

1.选择工具/新建/z轴矢量。

2.选择需要建立z轴的位置。

选择端点，拉伸再点。

3.建立好后如下图。

建模
1.建好后。

在z轴上绘制你需要的截面。

2.选择绘图/建模/拉伸。

3.选择拉伸的对象，选好后回车确定。

4.按右键选择路径。

5.选择你所需的路径，并按回车确定。

6.效果图如下。

真实效果
1.选择视图/视觉样式/真实。

2.最终效果如图。

CAD 3D建模技巧：使用旋转命令和轴线3D建模是一种使用计算机软件创建三维对象的技术。

在这方面，CAD软件（如AutoCAD）是最常用的工具之一。

在CAD软件中，使用旋转命令和轴线可以方便地创建各种复杂的3D模型。

本文将介绍如何使用旋转命令和轴线来进行CAD 3D建模。

1. 创建轴线在CAD软件中，轴线是一个辅助工具，用于确定旋转操作的中心轴。

首先，选择“绘图”菜单中的“线”命令。

然后，依次单击模型中的起始点和终点，以确定轴线的位置和方向。

2. 使用旋转命令一旦轴线创建完成，即可使用旋转命令对对象进行旋转。

选择“修改”菜单中的“旋转”命令，然后选择要旋转的对象。

根据提示，选择轴线作为旋转的中心轴。

接下来，输入旋转角度并按下“Enter”键。

对象将会绕着轴线进行旋转。

3. 旋转命令选项在旋转命令中，有几个选项可以调整旋转的方式。

- 基点（Base Point）选项允许您定义旋转的基准点。

在选择轴线之前，选择基准点可以将轴线放置在所需的位置上。

- 对象（Object）选项允许您选择要旋转的对象。

如果没有特定选择对象，使用该选项可以在旋转命令中进行选择。

- 复制（Copy）选项可以在旋转对象的同时创建一个副本。

这在需要保留原始对象的同时进行旋转操作时非常有用。

4. 旋转命令的应用场景使用旋转命令和轴线，可以实现多种3D建模任务。

- 创建旋转体：通过将一个平面图形绕轴线旋转，可以创建旋转体，如圆柱体、圆锥体等。

选择平面图形后，使用旋转命令指定轴线和旋转角度即可完成旋转体的创建。

- 旋转零件：在3D建模过程中，有时需要将一个零件旋转到正确的位置。

通过选择零件和指定旋转轴线，可以将其自由旋转到所需位置。

- 调整模型：如果需要微调模型的角度或方向，使用旋转命令可以轻松实现。

选择模型并指定旋转轴线和旋转角度，即可调整模型的姿态。

5. 注意事项和技巧- 在选择轴线时，应确保其位于预期的旋转中心位置。

使用点、直线等基本图形作为参考对象，可以更准确地确定轴线位置。
