AutoCAD三维绘图建模教程PPT课件
- 格式：ppt
- 大小：2.65 MB
- 文档页数：15
下载文档原格式
合集下载
CAD三维立体图绘制(共23张PPT)
通过运用AutoCAD软件求解工程量，不仅节省了大量的 人力、物力和时间而且精度和效果也非常理想，与传统的 计算方法相比，AutoCAD软件展现了其特有的优势，只要 工程技术人员不断地研究就会发现利用AutoCAD软件绘制 的三维立体数字模型在工程量计算中运用的重要性。
三维对象、包含在块中对象、有交叉或自干涉的多段线不能被旋转，而且每次只能旋转一个对象。
型：线框模型、表面模型及实体模型。 用于旋转的对象可以是封闭的多段线、多边形、圆、椭圆、封闭的样条曲线和圆环及封闭区域。
厚度：主要是Z轴的长度。
1、CAD三维图绘制基本知识
C利A用D螺三旋维线图绘绘制制1的应.扫用1掠介.图1绍形、（样线条曲框线不模能使用型） ：它是用线（3D空间的直线及曲线）
得到对象的质量、重心、体积、惯性矩等物理特性， 1、CAD三维图绘制基本知识
Z轴：三维坐标系的第三轴，它总是垂直于XY平面。
不能进行布尔运算。但线框模型结构简单，易于绘制。 在尾水调压室开挖前绘制了尾水调压室实体模型，与设计图纸提供的工程量进行比较，找出设计图纸中存在的工程量差异，为结算工程量提供
可靠的依据。
高度：主要是Z轴上的坐标值。 厚度：主要是Z轴的长度。
2、CAD三维图绘制方法
2.2、根据命令绘制简单的三维实体
在CAD中，执行“建模”菜单中的子菜单，就可以绘 制简单的三维实体：包括长方体、圆柱体、圆锥体、球体 及圆环体等等。
2、CAD三维图绘制方法
2.3、通过二维图形创建实体
在CAD中，除了可以通过实体绘制命令绘制三维实体外，还可 以通过拉伸、旋转、扫掠、放样等方法，通过二维对象创建三维实 体或曲面。
CAD三维立体图绘制
随着AutoCAD技术的不断改进与提高，在工程建筑业得 到广泛应用，同时已经深入到水利水电建筑工程施工技术 管理中。AutoCAD软件已不再是单纯的绘图工具，而是可
三维对象、包含在块中对象、有交叉或自干涉的多段线不能被旋转，而且每次只能旋转一个对象。
型：线框模型、表面模型及实体模型。 用于旋转的对象可以是封闭的多段线、多边形、圆、椭圆、封闭的样条曲线和圆环及封闭区域。
厚度：主要是Z轴的长度。
1、CAD三维图绘制基本知识
C利A用D螺三旋维线图绘绘制制1的应.扫用1掠介.图1绍形、（样线条曲框线不模能使用型） ：它是用线（3D空间的直线及曲线）
得到对象的质量、重心、体积、惯性矩等物理特性， 1、CAD三维图绘制基本知识
Z轴：三维坐标系的第三轴，它总是垂直于XY平面。
不能进行布尔运算。但线框模型结构简单，易于绘制。 在尾水调压室开挖前绘制了尾水调压室实体模型，与设计图纸提供的工程量进行比较，找出设计图纸中存在的工程量差异，为结算工程量提供
可靠的依据。
高度：主要是Z轴上的坐标值。 厚度：主要是Z轴的长度。
2、CAD三维图绘制方法
2.2、根据命令绘制简单的三维实体
在CAD中，执行“建模”菜单中的子菜单，就可以绘 制简单的三维实体：包括长方体、圆柱体、圆锥体、球体 及圆环体等等。
2、CAD三维图绘制方法
2.3、通过二维图形创建实体
在CAD中，除了可以通过实体绘制命令绘制三维实体外，还可 以通过拉伸、旋转、扫掠、放样等方法，通过二维对象创建三维实 体或曲面。
CAD三维立体图绘制
随着AutoCAD技术的不断改进与提高，在工程建筑业得 到广泛应用，同时已经深入到水利水电建筑工程施工技术 管理中。AutoCAD软件已不再是单纯的绘图工具，而是可
AutoCAD3D建模教程PPT学习课件
A-4
用户坐标系
AutoCAD 3D
• 在二维绘图中，系统缺省的坐标系 （World Coordiante Sysytem，WCS）就可以满足要求。而三维绘 图中，通常需要用户在实体的面上操作，所以有必要建立用户坐 标系（UCS）
• UCS工具在下拉菜单工具之下，或命令：ucs • 创建新用户坐标系有很多种方法：
需要指定圆心、半径（直径）及圆柱高度
圆柱高度可输入数值，或由另一圆心确定
E 椭圆
可以画椭圆柱
椭圆柱的底面椭圆可由长轴短轴及中心确定
AutoCAD 3D
A-12
基本几何体（5）
圆锥体（cone）
圆锥可由底面圆及高度或锥顶确定 也可画底面是椭圆的锥体
圆环（torus）
由圆环体中心、圆环体半径（直径） 和圆管半径确定
不过这个功能Autodesk公司的另一个产品3Dmax是强项。 2007版这个功能也正在增强。
A-3
AutoCAD 3D
三维造型（3D Modeling）
说明:
• 尽管AutoCAD支持线框模型、表面模型、实体模型，但由于其表面模型不只是 NURBS，导致其功能与其他产品相差太远，所以我们对此并不涉及。我们将把重点 放在实体模型上面。
A-21
AutoCAD 3D
三维阵列__3DARRAY
• 三维阵列也可使用Array命令及其按钮，但缺少Z方向的阵列。 • 三维阵列有环形（P）和矩形（R）两种。 • 矩形阵列沿X（列）、Y（行）、Z（层）三个方向阵列。 • 环形阵列是以某一直线为回转轴作圆周阵列
边长为5的正方体以3行、4列、5层阵列
— 柱坐标 80<45,90 点在XY面上的投影与原点的距离 < 点与原点连线在XY面上 的投影与X轴的夹角，该点的Z坐标值（该点到XY面的距离）
AutoCAD绘图与三维建模课件第8章 三维建模
三维建模命令-扫掠
命令：SWEEP 选择要扫掠的对象或 [模式(MO)]: 选择扫掠路径或 [对齐(A)/基点(B)/比例(S)/扭曲(T)]:
“基点(B)”选项用于指定要扫掠对象的基点。
对齐
不对齐
5SWEEP命令1.dwg 5SWEEP命令2.dwg
三维建模命令-扫掠
比例（S）
扭曲（T）
三维建模命令-扫掠
[轴端点(A)/圈数(T)/圈高(H)/扭曲(W)]
轴端点 指定螺旋轴的端点位置。 轴端点可 以位于三维空间的任意位置。 轴端点定义 了螺旋的长度和方向。
圈数 指定螺旋的圈（旋转）数。 螺旋的圈 数不能超过 500。
底面中心 底面半径
圈高 指定螺旋内一个完整圈的高度。
扭曲 指定以顺时针 (CW) 方向还是逆时针 方向 (CCW) 绘制螺旋。 螺旋扭曲的默认 值是逆时针。
倾斜角(T)
路径
轮廓
表达式（E） 2*PI*15
3EXTrude命令.dwg
三维建模命令-旋转
命令：REVolve 选择要旋转的对象或 [模式(MO)]: 指定轴起点或根据以下选项之一定义轴 [对象(O)/X/Y/Z] <对象>: 指定轴端点: 指定旋转角度或 [起点角度(ST)/反转(R)/表达式(EX)] <360>:
UCS-图标的显示
二维UCS图标 “UCSICON”命令-特性（P）
“UCSMAN”命令
三维UCS图标
着色UCS图标
不勾选“应用单色”复 选框，将使用三种颜色 显示UCS图标
UCS的控制方式
1、选择预设的UCS 2、使用UCS夹点 3、使用UCS命令
UCS—选择预设的UCS
“坐标”面板
《cad三维绘》课件
详细描述
通过实际案例展示如何使用CAD软件进行建筑物的三维模型设计，包括建筑物的外观、结构、材料等 。
家具产品展示
总结词
展示家具产品的三维效果图
详细描述
通过实际案例展示如何使用CAD软件制作家具产品的三维效果图，包括产品的 外观、材质、颜色等。
05 CAD三维绘图技巧与优化
提高绘图效率的技巧
熟练运用快捷键
详细描述 AutoCAD提供了丰富的绘图工具 和编辑功能，支持2D和3D绘图 ，允许用户进行精确的尺寸标注 和模型分析。
总结词 AutoCAD支持多种文件格式导入 和导出，方便与其他软件进行数 据交换。
SolidWorks
总结词
SolidWorks是一款易于学习和使用的 CAD软件，适用于机械设计领域。
材质与纹理
材质
表示物体的表面属性，如 颜色、光泽、粗糙度等。
纹理
将图像映射到模型表面， 以增加模型的细节和真实 感。
ቤተ መጻሕፍቲ ባይዱ
贴图坐标
用于确定纹理在模型表面 的位置和方向。
光照与阴影
环境光
来自四面八方的均匀光线，用于表现 场景的整体照明效果。
方向光
来自某一方向的光线，用于表现场景 的明暗关系和立体感。
点光源
虚拟现实与增强现实
利用VR/AR技术，实现更加沉浸式的设计体 验和可视化效果。
02 CAD三维绘图基础知识
三维坐标系
笛卡尔坐标系
01
由三个互相垂直的坐标轴组成，分别为X轴、Y轴和Z轴，用于
定义三维空间中的点。
柱坐标系
02
由距离、角度和高度三个参数组成，常用于表示三维空间中的
曲线和曲面。
球坐标系
03
通过实际案例展示如何使用CAD软件进行建筑物的三维模型设计，包括建筑物的外观、结构、材料等 。
家具产品展示
总结词
展示家具产品的三维效果图
详细描述
通过实际案例展示如何使用CAD软件制作家具产品的三维效果图，包括产品的 外观、材质、颜色等。
05 CAD三维绘图技巧与优化
提高绘图效率的技巧
熟练运用快捷键
详细描述 AutoCAD提供了丰富的绘图工具 和编辑功能，支持2D和3D绘图 ，允许用户进行精确的尺寸标注 和模型分析。
总结词 AutoCAD支持多种文件格式导入 和导出，方便与其他软件进行数 据交换。
SolidWorks
总结词
SolidWorks是一款易于学习和使用的 CAD软件，适用于机械设计领域。
材质与纹理
材质
表示物体的表面属性，如 颜色、光泽、粗糙度等。
纹理
将图像映射到模型表面， 以增加模型的细节和真实 感。
ቤተ መጻሕፍቲ ባይዱ
贴图坐标
用于确定纹理在模型表面 的位置和方向。
光照与阴影
环境光
来自四面八方的均匀光线，用于表现 场景的整体照明效果。
方向光
来自某一方向的光线，用于表现场景 的明暗关系和立体感。
点光源
虚拟现实与增强现实
利用VR/AR技术，实现更加沉浸式的设计体 验和可视化效果。
02 CAD三维绘图基础知识
三维坐标系
笛卡尔坐标系
01
由三个互相垂直的坐标轴组成，分别为X轴、Y轴和Z轴，用于
定义三维空间中的点。
柱坐标系
02
由距离、角度和高度三个参数组成，常用于表示三维空间中的
曲线和曲面。
球坐标系
03
AutoCAD三维造型技术(全)PPT课件
1.5 楔体(WEDGE)
建模步骤：
生成楔体的方法有：
回到目录
二.面构图的创建及分类
1. 基本3D面构图形
2. 面域（REGION）
3. 3D组合曲面
4. 3D面构体
回到目录
1.基本3D面构图形
1.1 图形加厚
回上一级
回到目录
1.2 三维面（3DFACE）
1.3 三维多边形面（PFACE）
1.4 三维网格面（3DMESH）
1.1 图形加厚
作用：通过特性对话框的厚度选项， 可以给平面图形设置厚度，建立简单 的三维模型。
图例
回上一级 回到目录
1.2 球体 (SPHERE)
建模步骤：
给定球心坐标和球体半径 （或直径）。
图例
回上一级 回到目录
1.3 圆柱体 (CYLIDER)
建模步骤：
可建立圆柱体或椭圆柱体。 建立圆柱体的两种方式：
①依次确定圆柱体底面的圆心 位置、半径和高度。
图例
②先确定圆柱体底面的圆心位 回上一级 置，再给出圆柱体的半径，最 回到目录
后指定圆柱体顶面的圆心位置。
1.4 圆锥体 (CONE)
建模步骤：
可建立圆锥体，其中的选项 [Elliptical]可建立椭圆锥体。 建立圆锥体的方式有两种：
①依次确定圆锥体底面的圆心 位置、底面半径和高度。
②先确定圆锥体底面的圆心位 置，再给出圆锥体的半径，最 后指定圆锥体顶点的位置。
图例
回上一级 回到目录
4. 3D面构体
4.1 长方面体 4.3 棱锥面体 4.5 球面 4.7 下半球面
Байду номын сангаас
4.2 楔面体 4.4 圆锥面 4.6 上半球面 4.8 圆环面体
CAD三维制图初级入门ppt课件
图14
37
38
创建创建特殊的三维曲面
旋转曲面 平移曲面 直纹曲面 边界曲面
39
除了基本三维面之外，AutoCAD中还提供了一些创 建特殊三维曲面的方法，可以将满足一定条件的两个 或多个二维对象转换为三维曲面，如旋转曲面、平移 曲面、直纹曲面、边界曲面等。用这类方式生成的三 维曲面，可以通过系统变量SURFTAB1和SURFTAB2来控 制 在 M 方 向 和 N 方 向 生 成 线 条 的 密 度 。 SURFTAB1 和 SURFTAB2的默认值均为6，这里将其设置为20，再进行 后面的各种操作，其命令行操作如下：
51
图21
图22
52
执行RULESURF命 令时要求选择两条曲线或 直线，如果选择的第一个 对象是封闭的，则另一个 对象也必须选择封闭对象 或点；如果选择的第一个 对象是非封闭对象，则选 择的另一个对象也不能是
封闭对象。
53
边界曲面
边界曲面可以在三维空间以4条直线、圆弧或多 段线形成的闭合回路为边界，生成一个复杂的三维网 格曲面。边界曲面命令主要有如下几种调用方法：
图1
9
10
执行命令过程中的“不可见”选项用于控制三维 面各边的可见性，以便建立有孔对象的正确模型。
在绘制三维面时，每一个平面最多只能有4条边 （即4个顶点），当4个顶点具有不同的Z轴坐标值时， AutoCAD将创建非平面的三维面。
为了方便用户，AutoCAD提供了常用三维面的绘 制方法，用户只需执行相应命令后，根据命令行中的 提示进行操作即可快速绘制出相应的三维面。绘制常 用三维面命令的菜单命令调用方法较为复杂，需选择 [绘图][曲面][三维曲面]菜单命令，打开如图2所 示的“三维对象”对话框，然后在左侧的列表框中选 择相应的选项或在右侧单击相应的图标，最后单击 按钮。在后面讲解各种常用三维面的绘制方法的过程 中，将不再提及这种调用方法。
37
38
创建创建特殊的三维曲面
旋转曲面 平移曲面 直纹曲面 边界曲面
39
除了基本三维面之外，AutoCAD中还提供了一些创 建特殊三维曲面的方法，可以将满足一定条件的两个 或多个二维对象转换为三维曲面，如旋转曲面、平移 曲面、直纹曲面、边界曲面等。用这类方式生成的三 维曲面，可以通过系统变量SURFTAB1和SURFTAB2来控 制 在 M 方 向 和 N 方 向 生 成 线 条 的 密 度 。 SURFTAB1 和 SURFTAB2的默认值均为6，这里将其设置为20，再进行 后面的各种操作，其命令行操作如下：
51
图21
图22
52
执行RULESURF命 令时要求选择两条曲线或 直线，如果选择的第一个 对象是封闭的，则另一个 对象也必须选择封闭对象 或点；如果选择的第一个 对象是非封闭对象，则选 择的另一个对象也不能是
封闭对象。
53
边界曲面
边界曲面可以在三维空间以4条直线、圆弧或多 段线形成的闭合回路为边界，生成一个复杂的三维网 格曲面。边界曲面命令主要有如下几种调用方法：
图1
9
10
执行命令过程中的“不可见”选项用于控制三维 面各边的可见性，以便建立有孔对象的正确模型。
在绘制三维面时，每一个平面最多只能有4条边 （即4个顶点），当4个顶点具有不同的Z轴坐标值时， AutoCAD将创建非平面的三维面。
为了方便用户，AutoCAD提供了常用三维面的绘 制方法，用户只需执行相应命令后，根据命令行中的 提示进行操作即可快速绘制出相应的三维面。绘制常 用三维面命令的菜单命令调用方法较为复杂，需选择 [绘图][曲面][三维曲面]菜单命令，打开如图2所 示的“三维对象”对话框，然后在左侧的列表框中选 择相应的选项或在右侧单击相应的图标，最后单击 按钮。在后面讲解各种常用三维面的绘制方法的过程 中，将不再提及这种调用方法。
CAD三维制图初级入门ppt课件(2024)
将CAD软件部署在云端，实现 随时随地访问和共享设计数据 。
虚拟现实化
结合虚拟现实技术，提供更加 沉浸式的三维设计体验。
2024/1/29
6
02
CAD三维制图基础知识
2024/1/29
7
坐标系与视图
80%
世界坐标系（WCS）
CAD中的默认坐标系，固定不变 ，用于定义全局空间位置。
100%
用户坐标系（UCS）
优点
能够表示对象的完整形状、内部结构 和体积，适合进行精确的布尔运算和 有限元分析等。
缺点
相对于线框建模和表面建模，实体建 模更加复杂，需要更多的计算资源。
应用场景
机械设计、建筑设计、工程分析等。
14
04
CAD三维编辑与修改
2024/1/29
15
选择与变换对象
01
02
03
选择对象
通过单击、拖动选择框或 使用选择过滤器等方式选 择需要编辑的对象。
28
复杂装配体三维建模实例
步骤三
进行零件的装配约束，完成装配体建模
实例二
汽车发动机装配体建模
步骤一
分别建立汽缸、活塞、曲轴等零件的三维模型
2024/1/29
29
复杂装配体三维建模实例
步骤二
在装配环境中导入各零件模型
步骤三
进行零件的装配约束，完成装配体建模
2024/1/29
30
工程图生成与标注实例
2024/1/29
实例一
零件工程图生成与标注
步骤一
从三维模型中导出零件的工程图
步骤二
添加视图、剖面线、尺寸标注等
31
工程图生成与标注实例
步骤三
虚拟现实化
结合虚拟现实技术，提供更加 沉浸式的三维设计体验。
2024/1/29
6
02
CAD三维制图基础知识
2024/1/29
7
坐标系与视图
80%
世界坐标系（WCS）
CAD中的默认坐标系，固定不变 ，用于定义全局空间位置。
100%
用户坐标系（UCS）
优点
能够表示对象的完整形状、内部结构 和体积，适合进行精确的布尔运算和 有限元分析等。
缺点
相对于线框建模和表面建模，实体建 模更加复杂，需要更多的计算资源。
应用场景
机械设计、建筑设计、工程分析等。
14
04
CAD三维编辑与修改
2024/1/29
15
选择与变换对象
01
02
03
选择对象
通过单击、拖动选择框或 使用选择过滤器等方式选 择需要编辑的对象。
28
复杂装配体三维建模实例
步骤三
进行零件的装配约束，完成装配体建模
实例二
汽车发动机装配体建模
步骤一
分别建立汽缸、活塞、曲轴等零件的三维模型
2024/1/29
29
复杂装配体三维建模实例
步骤二
在装配环境中导入各零件模型
步骤三
进行零件的装配约束，完成装配体建模
2024/1/29
30
工程图生成与标注实例
2024/1/29
实例一
零件工程图生成与标注
步骤一
从三维模型中导出零件的工程图
步骤二
添加视图、剖面线、尺寸标注等
31
工程图生成与标注实例
步骤三

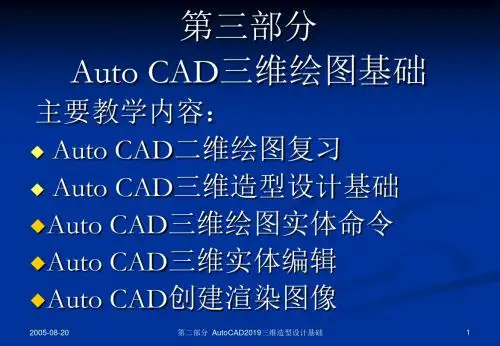

第三部分AutoCAD三维绘图基础-73页PPT资料
2005-08-20
第二部分 AutoCAD2019三维造型设计基础
4
2.三维坐标系
(1)坐标系
WCS(World Coordinate System)
绘二维图
UCS(User Coordinate System)
(2)右手法则
绘三维图
判断Z轴的正向的右手螺旋法则：
右手四指从X轴正向指向Y轴正向，则大拇指的 指向为Z轴的正向。
Specify height:
画正契形体
2005-08-20
第二部分 AutoCAD2019三维造型设计基础
15
6.画圆环体(Torus) 先指定圆环的半径或直径，后指定圆环体管的半径或直径。
Command: _torus Current wire frame density: ISOLINES=4 Specify center of torus <0,0,0>: Specify radius of torus or [Diameter]: Specify radius of tube or [Diameter]: 当前线框密度：ISOLINES＝5 指定圆环圆心<0,0,0>： 指定圆环半径或[直径(D)]； 指定圆管的半径或[直径(D)]：
(1)线框模型 (2)表面模型 (3)实体模型
2005-08-20
第二部分 AutoCAD2019三维造型设计基础
6
3.3 建立用户坐标系——UCS命令
(1)建立用户坐标系的原因
(2)UCS命令选项含义
P28
输人选项[新建(N)／移动(M)／正交(G)／上—个(P) ／恢复(R)／保存(S)／删除(D)／应用(A)／？ /世界(W)]<世界>：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上一个(P) 输入“P”，将退回前一种坐标系统。 恢复(R) 选用已经存储的坐标系。 保存(S) 存储自定义的坐标系。 删除(D) 删除已经命名的坐标系。 应用(A) 将指定坐标系统应用于当前视窗。
列出当前图形文件中所有已命名的用户坐标系统。 世界(W) 使用世界坐标系统。
9
AutoCAD三维建模
指定新的原点<0,0,0>:输入新的原点的位置，默 认值为（0，0，0）。
在正X轴上指定一点<默认值>：输入新的坐标中X 轴正方向的任意的一点。
在 UCS XY 平面的正Y 轴范围上指定点<默认值> ：输入新的坐标中XY平面中任意非X轴上的一点。
5
AutoCAD三维建模
c.对象(OB) 通过指定的实体定义新的坐标。根据选定三维
10
AutoCAD三维建模
3. 格式 执行命令后，AutoCAD弹出如图10-4所示的对话框。
图10-4 UCS对话框
11
AutoCAD三维建模
下面对话框中有3个选项参数进行介绍： 命令UCS选项 如图10-5所示，该选项用来设置当前坐标系。“置为当前 ”选项是把所选的坐标设为当前坐标系，包括用户自定义坐标 系和世界坐标系。“详细信息”所选坐标系的原点坐标和X、Y 、Z轴的方向，如图10-6所示，ZYZ的方向用坐标值来表示的。
二、UCS管理器 执行该命令后，AutoCAD依次提示：为了方便管
理用户自定义坐标，AutoCAD提供了UCS管理器。通过 UCS管理器，可以对自定义坐标进行存储、删除、应 用等操作。 1. 功能 以对自定义坐标进行存储、删除、应用等操作。 2. 调用 菜 单：工具→命名UCS 命 令：UCSman 按 钮：
AutoCAD三维建模
AutoCAD三维建模教程
• 10.1 三维绘图辅助 • 10.2 创建三维表面模型 • 10.3 创建三维实体模型 • 10.4 编辑三位实体模型
1
AutoCAD三维建模
10.1 三维绘图辅助
10.1.1 三维模型与UCS 在构造三维立体模型时，为了便
于画图，经常需要调整坐标系统到不 同的方位来完成特定的任务。用户坐 标系（UCS）为坐标输入、操作平面和 观察提供一种可变动的坐标系。大多 数AutoCAD几何编辑命令依赖于UCS的 位置和方向。定义用户坐标后，对象 将绘制在当前UCS的XY平面上。如图 10-1所示三维实体模型在UCS中的位置 。
图10-1 三维实体在 UCS坐标系中
2
AutoCAD三维建模
一、创建用户坐标 1. 功能 创建，移动，调整操作一个用户坐标系。 2. 调用 命 令：UCS 按 钮： 3. 格式 命 令：UCS 输入选项 [新建(N)/移动(M)/正交(G)/上一个(P)/恢 复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)]
8
AutoCAD三维建模
移动(M) 移动坐标原点，输入“M”后该项提示: 指定新原点或 [Z 向深度(Z)] <0,0,0>:
从图上选取一点做为选取目标，即可创建新的坐标，该坐 标系XY平面平行于原坐标系XY平面。如果输入 “Z”，即指定 沿Z轴移动一段距离。
正交(G) 系统提供的6种正交坐标的方式分别是俯视(T)/ 仰视(B)/主视(F)/后视(BA)/左视(L)/右视(R)。
图10-5 命名UCS
图10-6 UCS详细信息
12
AutoCAD三维建模
设置选项 在如图10-4对话框中单击“设置”即可打开，如
图10-8所示。
图10-7 正交UCS
图10-8 UCS设置
选择实体对象的面:选取一个三维实体的表面。 如图10-2所示
图10-2 通过面建立UCS
图10-3 通过面建立UCS， X轴反向
7
AutoCAD三维建模
输入选项 [下一个(N)/X 轴反向(X)/Y 轴反向 (Y)] <接受>:调整X轴和Y轴的方向。
下一个(N) 可将新坐标将UCS定位于临近的面或 上一个选定的面。输入“N”即可 。
3
AutoCAD三维建模
4. 参数说明： 新建(N)：创建新的用户坐标系统。输入“N”后，AutoCAD
提示：指定新 UCS 的原点或 [Z 轴(ZA)/三点(3)/对象(OB)/面 (F)/视图(V)/X/Y/Z] <0,0,0>:创建新的用户坐标AutoCAD有8种 方法：
Z 轴(ZA)：指定Z轴的起始点和方向而建立坐标系，输入 “ZA”后AutoCAD提示：
指定新原点 <0,0,0>:输入新的原点的位置，默认值为（0 ，0，0）。
在正 Z 轴范围上指定点 <默认值>:指定Z轴正方向上的一 点来确定Z轴正方向。
指定了新的原点的位置和Z轴方向的点后，系统创建一个新 的用户坐标系。
4
AutoCAD三维建模
b.三点(3) 通过三个点定义坐标系。指定新UCS 原点及其X和Y轴的正方向。Z轴由右手定则确定。第 一点指定新UCS的原点，第二点定义X轴的正方向，第 三点定义Y轴的正方向。输入“3”后AutoCAD提示：
X 轴反向(X) 是调整X轴的方向，输入“X”即可 把新坐标绕X旋转180°，图10-1就变成如图10-3所示 。
e.视图(V) 该选项把新的坐标系的XY平面与当前 视图（平行于屏幕）设为平行，X轴指向视图的水平 方向，原点为当前视图的原点。
f.X/Y/Z：绕指定轴旋转当前UCS。如输入“X” ，AutoCAD提示：指定绕X轴旋转的角度。
方向以的原
点，X轴方向可选取指定。
如选取二维多义线，CAD系统以该多义线的起点为新的原点
，X轴方向与多义线的第一条线段一致。
6
AutoCAD三维建模
d.面(F) 通过三维实体的表面来建立新的坐标系 。输入“F”后AutoCAD提示：
对象定义新的坐标系。新UC的拉伸方向（Z轴正方向）与选定对
象的一样。可以选择的对象凶手圆弧、圆、标注、直线、点、
二维多段线、二维填充、宽线、三维面、形、文字、块参照和
属性定义等。
输入“OB”后AutoCAD提示：
选择对齐 UCS 的对象:
如选取点，CAD系统以该点为新的原点，X轴方向可选取指定
。
如选取直线，CAD系统以该直线的近端点为新的原点，X轴
列出当前图形文件中所有已命名的用户坐标系统。 世界(W) 使用世界坐标系统。
9
AutoCAD三维建模
指定新的原点<0,0,0>:输入新的原点的位置，默 认值为（0，0，0）。
在正X轴上指定一点<默认值>：输入新的坐标中X 轴正方向的任意的一点。
在 UCS XY 平面的正Y 轴范围上指定点<默认值> ：输入新的坐标中XY平面中任意非X轴上的一点。
5
AutoCAD三维建模
c.对象(OB) 通过指定的实体定义新的坐标。根据选定三维
10
AutoCAD三维建模
3. 格式 执行命令后，AutoCAD弹出如图10-4所示的对话框。
图10-4 UCS对话框
11
AutoCAD三维建模
下面对话框中有3个选项参数进行介绍： 命令UCS选项 如图10-5所示，该选项用来设置当前坐标系。“置为当前 ”选项是把所选的坐标设为当前坐标系，包括用户自定义坐标 系和世界坐标系。“详细信息”所选坐标系的原点坐标和X、Y 、Z轴的方向，如图10-6所示，ZYZ的方向用坐标值来表示的。
二、UCS管理器 执行该命令后，AutoCAD依次提示：为了方便管
理用户自定义坐标，AutoCAD提供了UCS管理器。通过 UCS管理器，可以对自定义坐标进行存储、删除、应 用等操作。 1. 功能 以对自定义坐标进行存储、删除、应用等操作。 2. 调用 菜 单：工具→命名UCS 命 令：UCSman 按 钮：
AutoCAD三维建模
AutoCAD三维建模教程
• 10.1 三维绘图辅助 • 10.2 创建三维表面模型 • 10.3 创建三维实体模型 • 10.4 编辑三位实体模型
1
AutoCAD三维建模
10.1 三维绘图辅助
10.1.1 三维模型与UCS 在构造三维立体模型时，为了便
于画图，经常需要调整坐标系统到不 同的方位来完成特定的任务。用户坐 标系（UCS）为坐标输入、操作平面和 观察提供一种可变动的坐标系。大多 数AutoCAD几何编辑命令依赖于UCS的 位置和方向。定义用户坐标后，对象 将绘制在当前UCS的XY平面上。如图 10-1所示三维实体模型在UCS中的位置 。
图10-1 三维实体在 UCS坐标系中
2
AutoCAD三维建模
一、创建用户坐标 1. 功能 创建，移动，调整操作一个用户坐标系。 2. 调用 命 令：UCS 按 钮： 3. 格式 命 令：UCS 输入选项 [新建(N)/移动(M)/正交(G)/上一个(P)/恢 复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)]
8
AutoCAD三维建模
移动(M) 移动坐标原点，输入“M”后该项提示: 指定新原点或 [Z 向深度(Z)] <0,0,0>:
从图上选取一点做为选取目标，即可创建新的坐标，该坐 标系XY平面平行于原坐标系XY平面。如果输入 “Z”，即指定 沿Z轴移动一段距离。
正交(G) 系统提供的6种正交坐标的方式分别是俯视(T)/ 仰视(B)/主视(F)/后视(BA)/左视(L)/右视(R)。
图10-5 命名UCS
图10-6 UCS详细信息
12
AutoCAD三维建模
设置选项 在如图10-4对话框中单击“设置”即可打开，如
图10-8所示。
图10-7 正交UCS
图10-8 UCS设置
选择实体对象的面:选取一个三维实体的表面。 如图10-2所示
图10-2 通过面建立UCS
图10-3 通过面建立UCS， X轴反向
7
AutoCAD三维建模
输入选项 [下一个(N)/X 轴反向(X)/Y 轴反向 (Y)] <接受>:调整X轴和Y轴的方向。
下一个(N) 可将新坐标将UCS定位于临近的面或 上一个选定的面。输入“N”即可 。
3
AutoCAD三维建模
4. 参数说明： 新建(N)：创建新的用户坐标系统。输入“N”后，AutoCAD
提示：指定新 UCS 的原点或 [Z 轴(ZA)/三点(3)/对象(OB)/面 (F)/视图(V)/X/Y/Z] <0,0,0>:创建新的用户坐标AutoCAD有8种 方法：
Z 轴(ZA)：指定Z轴的起始点和方向而建立坐标系，输入 “ZA”后AutoCAD提示：
指定新原点 <0,0,0>:输入新的原点的位置，默认值为（0 ，0，0）。
在正 Z 轴范围上指定点 <默认值>:指定Z轴正方向上的一 点来确定Z轴正方向。
指定了新的原点的位置和Z轴方向的点后，系统创建一个新 的用户坐标系。
4
AutoCAD三维建模
b.三点(3) 通过三个点定义坐标系。指定新UCS 原点及其X和Y轴的正方向。Z轴由右手定则确定。第 一点指定新UCS的原点，第二点定义X轴的正方向，第 三点定义Y轴的正方向。输入“3”后AutoCAD提示：
X 轴反向(X) 是调整X轴的方向，输入“X”即可 把新坐标绕X旋转180°，图10-1就变成如图10-3所示 。
e.视图(V) 该选项把新的坐标系的XY平面与当前 视图（平行于屏幕）设为平行，X轴指向视图的水平 方向，原点为当前视图的原点。
f.X/Y/Z：绕指定轴旋转当前UCS。如输入“X” ，AutoCAD提示：指定绕X轴旋转的角度。
方向以的原
点，X轴方向可选取指定。
如选取二维多义线，CAD系统以该多义线的起点为新的原点
，X轴方向与多义线的第一条线段一致。
6
AutoCAD三维建模
d.面(F) 通过三维实体的表面来建立新的坐标系 。输入“F”后AutoCAD提示：
对象定义新的坐标系。新UC的拉伸方向（Z轴正方向）与选定对
象的一样。可以选择的对象凶手圆弧、圆、标注、直线、点、
二维多段线、二维填充、宽线、三维面、形、文字、块参照和
属性定义等。
输入“OB”后AutoCAD提示：
选择对齐 UCS 的对象:
如选取点，CAD系统以该点为新的原点，X轴方向可选取指定
。
如选取直线，CAD系统以该直线的近端点为新的原点，X轴
