cad三维绘图基础知识(1)

第1 章中望3D 2012 基础本章主要介绍中望3D 2012 的界面环境和基本操作。

通过本章的学习，读者将对中望3D 2012 的工作环境及操作方法有一个比较全面的了解，为后续的深入学习打下基础。

1.1 基本界面1.1.1 初始界面当第一次打开中望 3D 2012 时，系统打开软件界面如图 1-1 所示。

在该界面环境下，除了可以进行文件新建和打开外，还为用户提供了“快速入门”的学习功能。

图 1-1 初始界面软件默认的皮肤为“黑曜石”，可以在标题栏位置通过鼠标右键对软件皮肤进行更改，所有皮肤包含钻蓝、天蓝、黑曜石、银灰、海蓝。

如图1-2 所示为将皮肤设置为“银灰”的效果。

【亮点】点击可以打开中望3D 2012 亮点功能界面，如图1-3 所示。

可以通过右边的“播放”按钮向下翻页，了解软件的各个亮点功能。

图 1-2 “银灰”皮肤效果图图 1-3 亮点功能界面【边学边用】中望3D 独特的培训系统，可以通过该系统在学习过程中得到全程指导。

系统会显示并提示每一个操作步骤，用户可以在系统的提示下进行操作。

单击“简介”的下拉菜单按钮，可以打开系统默认的“边学边用”素材模块，包含了简介、建模、装配、工程图、更多…（自动链接到中望软件官网社区）、打开…（打开现有的边学边用素材），如图1-4 所示。

单击“简介”选项，系统打开如图1-5 所示的“简介”边学边用指导环境。

可以通过左右箭头按钮进行翻页，通过“退出”按钮退出边学边用指导环境。

第1 章中望3D 2012 基础图 1-4 “边学边用”素材模块图 1-5 “简介”边学边用指导环境【训练手册】打开中望3D 内部PDF 学习资料，系统默认包含了培训指南、基础知识、更多（打开现有的 PDF 资料）。

1.1.2 建模环境当新建或打开一个文件后，可以激活并进入软件建模环境，如图 1-6 所示。

图 1-6 软件建模环境界面1．菜单栏菜单栏配有下拉菜单操作命令，下拉菜单中有子菜单。

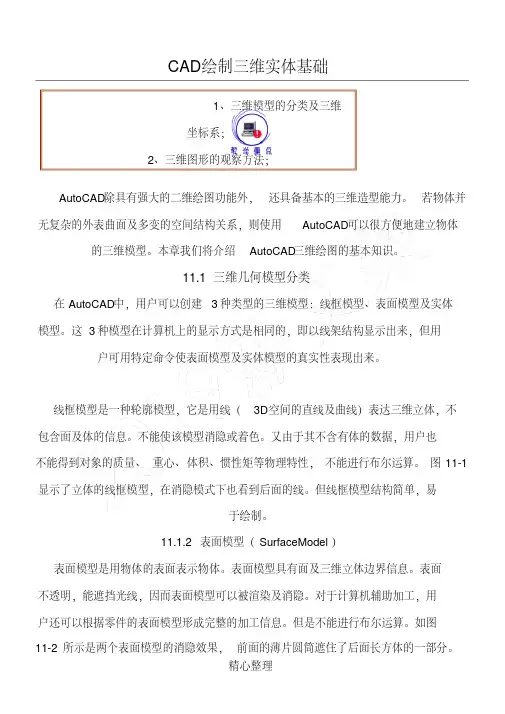

CAD 绘制三维实体基础1、三维模型的分类及三维坐标系；2、三维图形的观察方法；AutoCAD除具有强大的二维绘图功能外，还具备基本的三维造型能力。

若物体并无复杂的外表曲面及多变的空间结构关系，则使用AutoCAD可以很方便地建立物体的三维模型。

本章我们将介绍AutoCAD三维绘图的基本知识。

11.1三维几何模型分类在AutoCAD中，用户可以创建3种类型的三维模型：线框模型、表面模型及实体模型。

这3种模型在计算机上的显示方式是相同的，即以线架结构显示出来，但用户可用特定命令使表面模型及实体模型的真实性表现出来。

线框模型是一种轮廓模型，它是用线（3D空间的直线及曲线）表达三维立体，不包含面及体的信息。

不能使该模型消隐或着色。

又由于其不含有体的数据，用户也不能得到对象的质量、重心、体积、惯性矩等物理特性，不能进行布尔运算。

图11-1显示了立体的线框模型，在消隐模式下也看到后面的线。

但线框模型结构简单，易于绘制。

11.1.2表面模型（SurfaceModel）表面模型是用物体的表面表示物体。

表面模型具有面及三维立体边界信息。

表面不透明，能遮挡光线，因而表面模型可以被渲染及消隐。

对于计算机辅助加工，用户还可以根据零件的表面模型形成完整的加工信息。

但是不能进行布尔运算。

如图11-2所示是两个表面模型的消隐效果，前面的薄片圆筒遮住了后面长方体的一部分。

11.1.3实体模型实体模型具有线、表面、体的全部信息。

对于此类模型，可以区分对象的内部及外部，可以对它进行打孔、切槽和添加材料等布尔运算，对实体装配进行干涉检查，分析模型的质量特性，如质心、体积和惯性矩。

对于计算机辅助加工，用户还可利用实体模型的数据生成数控加工代码，进行数控刀具轨迹仿真加工等。

如图11-3所示是实体模型。

11．2三维坐标系实例——三维坐标系、长方体、倒角、删除面AutoCAD 的坐标系统是三维笛卡儿直角坐标系，分为世界坐标系（WCS ）和用户坐标图11-1线框模型图11-2表面模型图11-3实体模型系（UCS）。

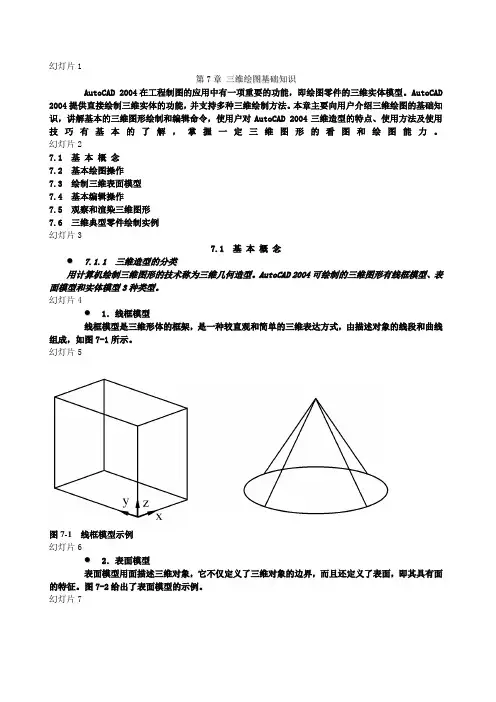

幻灯片1第7章三维绘图基础知识AutoCAD 2004在工程制图的应用中有一项重要的功能，即绘图零件的三维实体模型。

AutoCAD 2004提供直接绘制三维实体的功能，并支持多种三维绘制方法。

本章主要向用户介绍三维绘图的基础知识，讲解基本的三维图形绘制和编辑命令，使用户对AutoCAD 2004三维造型的特点、使用方法及使用技巧有基本的了解，掌握一定三维图形的看图和绘图能力。

幻灯片27.1 基本概念7.2 基本绘图操作7.3 绘制三维表面模型7.4 基本编辑操作7.5 观察和渲染三维图形7.6 三维典型零件绘制实例幻灯片37.1基本概念●7.1.1三维造型的分类用计算机绘制三维图形的技术称为三维几何造型。

A u t o C A D2004可绘制的三维图形有线框模型、表面模型和实体模型3种类型。

幻灯片4●1．线框模型线框模型是三维形体的框架，是一种较直观和简单的三维表达方式，由描述对象的线段和曲线组成，如图7-1所示。

幻灯片5图7-1 线框模型示例幻灯片6●2．表面模型表面模型用面描述三维对象，它不仅定义了三维对象的边界，而且还定义了表面，即其具有面的特征。

图7-2给出了表面模型的示例。

幻灯片7图7-2 表面模型示例幻灯片8●3．实体模型实体模型不仅具有线、面的特征，而且还具有体的特征。

图7-3给出了实体模型的几个示例。

幻灯片9图7-3 实体模型示例幻灯片10对于实体模型，我们可以直接了解它的体特性，如体积、重心、转动惯量和惯性矩等；可以对它进行消隐、剖切和装配干涉检查等操作，还可以对具有基本形状的实体进行并、交、差等布尔运算，以创建复杂的组合体。

此外，由于着色、渲染等技术的运用可以使实体表面表现出很好的可视性，因而实体模型还广泛用于三维动画、广告设计等领域。

幻灯片11●7.1.2用户坐标系的基本概念用户坐标系（U C S）是用来指明当前可以实施绘图操作的默认的坐标系，在任何情况下都有且仅有一个当前用户坐标系。

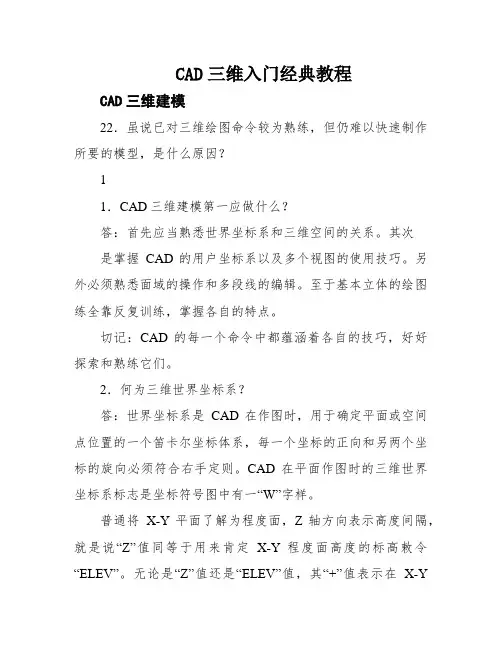

CAD三维入门经典教程CAD三维建模22．虽说已对三维绘图命令较为熟练，但仍难以快速制作所要的模型，是什么原因？11．CAD三维建模第一应做什么？答：首先应当熟悉世界坐标系和三维空间的关系。

其次是掌握CAD的用户坐标系以及多个视图的使用技巧。

另外必须熟悉面域的操作和多段线的编辑。

至于基本立体的绘图练全靠反复训练，掌握各自的特点。

切记：CAD的每一个命令中都蕴涵着各自的技巧，好好探索和熟练它们。

2．何为三维世界坐标系？答：世界坐标系是CAD在作图时，用于确定平面或空间点位置的一个笛卡尔坐标体系，每一个坐标的正向和另两个坐标的旋向必须符合右手定则。

CAD在平面作图时的三维世界坐标系标志是坐标符号图中有一“W”字样。

普通将X-Y平面了解为程度面，Z轴方向表示高度间隔，就是说“Z”值同等于用来肯定X-Y程度面高度的标高敕令“ELEV”。

无论是“Z”值还是“ELEV”值，其“+”值表示在X-Y面上方，而“-”值表示在X-Y面的下方。

用户在作图时要牢记这一点。

留意：不管你的三维建模设计多庞大，作图过程中一定要有个基本坐标体系不克不及变。

不然，作图方向的混乱，将使你堕入困境！3．如何灵活使用三维坐标？答：在三维实体建模的作图过程中，要经常地变更坐标体系，从而有利于作图。

CAD的世界坐标系是稳定的，主要是用户坐标系的变更，其敕令为“UCS”，它可以完成平移、新建坐标方向、旋转等功能。

执行过“UCS”后，敕令行提示以下：用户可以选择需要的项目。

如果选择新建项，即键如“N”后回车，则命令行再次显示为：用户即可确定Z轴方向，利用三点重新定坐标系或分别绕X、Y、Z轴旋转任意角度。

也可以打开工具条点击图标，如图一所示，常用的项目用户一定要熟练。

图一坐标变换工具条注意：坐标“UCS”的变换是作图方向或实体定位的需要，不可任意倾斜。

4．如何使用柱面坐标和球面坐标？答：这两个坐标主要适用于三维建模作图，而且在三维模型空间较为直观。

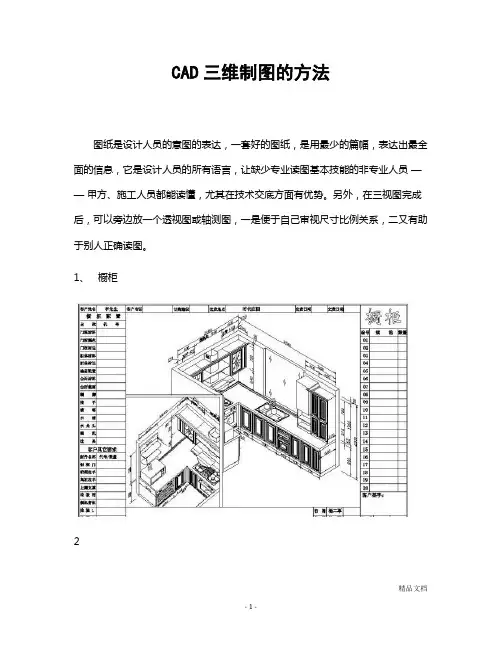

CAD三维制图的方法图纸是设计人员的意图的表达，一套好的图纸，是用最少的篇幅，表达出最全面的信息，它是设计人员的所有语言，让缺少专业读图基本技能的非专业人员——甲方、施工人员都能读懂，尤其在技术交底方面有优势。

另外，在三视图完成后，可以旁边放一个透视图或轴测图，一是便于自己审视尺寸比例关系，二又有助于别人正确读图。

1、橱柜2一、首先要熟悉的三维制图，第一部分是建模，而建模前首先要熟悉的就是以下几点：1 、等轴测视图；2 、实体创建，包括实体编辑；3 、熟练应用坐标系统；4 、根据我的经验，尽量选用东北等轴测视图。

二、实体创建视图没什么好说的。

接下来说实体创建，实体创建软件提供了几种办法： a 、基本实体（图中 2 ）， b 、由面域通过拉伸或旋转创建（图中 3 ）， c 、稍为复杂的图形基本可以用“实体”及“实体编辑”工具栏的其余命令实现。

其中用的最多的是布尔运算（图中 4 ）。

了解和熟悉这些命令的办法很简单，鼠标放在相应图标上，左下角有提示。

在操作过程中，请一定多留意，命令提示栏的内容，没事都试试，你会有惊三、实体创建中要注意的实体创建中最要注意的是，像做任何事一样，心中必须要有整体，在此基础上，要有合理分解的思想。

下图示意：如上，亭子（包括石桌石凳）在实际绘制过程中，仅仅分解成了共大小不同的 7 个部件。

在实际作图中，要习惯于先粗后细，主要是借助图块的定义和在位编辑。

可以用最省事的，带“基点复制”后“粘贴为块”的办法，手不用太快也 2 秒搞定。

先搞好定位，布置位置后，用复制到空白处的图块，做在位编辑，进行细化。

改图或调整尺寸也很方便。

熟练以后，绘图用的时间远远小于你思考和构思的时间。

【 AutoCAD 三維建模 1 】 - 概述、基本命令 by. Shaonx 〖概述〗在眾多的輔助製圖軟體裏， AutoCAD 的平面二維製圖功能是首屈一指的。

而AutoCAD 在三維製圖方面，是顯得比其他參數化三維軟體欠缺些，但隨著AutoCAD 的版本不斷升級，其三維製圖功能必將會越來越完善，在最近的 2007 、2008 版本裏，三維功能已經新增了很多，強大了不少，像“掃掠”、“放樣”、“螺旋”、“多段體”……等等，同時，在“渲染”上，也有了很大的進步，越來越接近 3DMAX 的渲染方式。

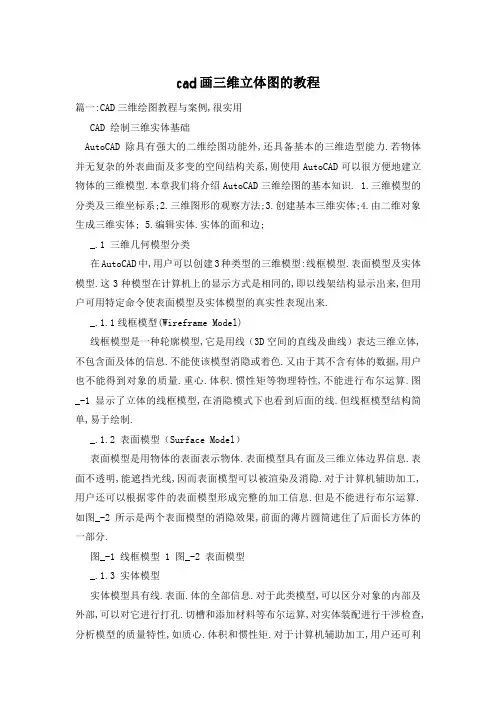

cad画三维立体图的教程篇一:CAD三维绘图教程与案例,很实用CAD 绘制三维实体基础AutoCAD除具有强大的二维绘图功能外,还具备基本的三维造型能力.若物体并无复杂的外表曲面及多变的空间结构关系,则使用AutoCAD可以很方便地建立物体的三维模型.本章我们将介绍AutoCAD三维绘图的基本知识. 1.三维模型的分类及三维坐标系;2.三维图形的观察方法;3.创建基本三维实体;4.由二维对象生成三维实体; 5.编辑实体.实体的面和边;_.1 三维几何模型分类在AutoCAD中,用户可以创建3种类型的三维模型:线框模型.表面模型及实体模型.这3种模型在计算机上的显示方式是相同的,即以线架结构显示出来,但用户可用特定命令使表面模型及实体模型的真实性表现出来._.1.1线框模型(Wireframe Model)线框模型是一种轮廓模型,它是用线（3D空间的直线及曲线）表达三维立体,不包含面及体的信息.不能使该模型消隐或着色.又由于其不含有体的数据,用户也不能得到对象的质量.重心.体积.惯性矩等物理特性,不能进行布尔运算.图_-1显示了立体的线框模型,在消隐模式下也看到后面的线.但线框模型结构简单,易于绘制._.1.2 表面模型（Surface Model）表面模型是用物体的表面表示物体.表面模型具有面及三维立体边界信息.表面不透明,能遮挡光线,因而表面模型可以被渲染及消隐.对于计算机辅助加工,用户还可以根据零件的表面模型形成完整的加工信息.但是不能进行布尔运算.如图_-2所示是两个表面模型的消隐效果,前面的薄片圆筒遮住了后面长方体的一部分.图_-1 线框模型 1 图_-2 表面模型_.1.3 实体模型实体模型具有线.表面.体的全部信息.对于此类模型,可以区分对象的内部及外部,可以对它进行打孔.切槽和添加材料等布尔运算,对实体装配进行干涉检查,分析模型的质量特性,如质心.体积和惯性矩.对于计算机辅助加工,用户还可利用实体模型的数据生成数控加工代码,进行数控刀具轨迹仿真加工等.如图_-3所示是实体模型.图_-3 实体模型_．2 三维坐标系实例——三维坐标系.长方体.倒角.删除面 AutoCAD的坐标系统是三维笛卡儿直角坐标系,分为世界坐标系（WCS）和用户坐标系（UCS）.图_-4表示的是两种坐标系下的图标. 图中〝_〞或〝Y〞的剪头方向表示当前坐标轴_轴或Y轴的正方向,Z轴正方向用右手定则判定.世界坐标图_-4 表示坐标系的图标缺省状态时,AutoCAD的坐标系是世界坐标系.世界坐标系是唯一的,固定不变的,对于二维绘图,在大多数情况下,世界坐标系就能满足作图需要,但若是创建三维模型,就不太方便了,因为用户常常要在不同平面或是沿某个方向绘制结构.如绘制图_-5所示的图形,在世界坐标系下是不能完成的.此时需要以绘图的平面为_Y坐标平面,创建新的坐标系,然后再调用绘图命令绘制图形.2用户坐标系任务:绘制如图_-5所示的实体.目的:通过绘制此图形,学习长方体命令.实体倒角.删除面命令和用户坐标系的建立方法.知识的储备:基本绘图命令和对象捕捉.对象追踪的应用.图_-5 在用户坐标系下绘图绘图步骤分解:1.绘制长方体指定长方体的角点或 [中心点(CE)] 0,0,0 :在屏幕上任意点单击指定角点或 [立方体(C)/长度(L)]:L ? //选择给定长宽高模式.指定长度: 30?指定宽度: _?指定高度: _?绘制出长30,宽_,高_的长方体,如图_-6所示.2.倒角用于二维图形的倒角.圆角编辑命令在三维图中仍然可用.单击〝编辑〞工具栏上的倒角按钮,调用倒角命令:命令: _chamfer3(〝修剪〞模式) 当前倒角距离 1 = 0.__,距离 2 = 0.__选择第一条直线或 [多段线(P)/距离(D)/角度(A)/修剪(T)/方式(M)/多个(U)]:在AB直线上单击基面选择...输入曲面选择选项 [下一个(N)/当前(OK)] 当前 :? //选择默认值.指定基面的倒角距离: _?指定其他曲面的倒角距离 _.__ :?//选择默认值_.选择边或 [环(L)]:在AB直线上单击结果如图_-7所示.图_-6 绘制长方体图_-7 长方体倒角3.移动坐标系,绘制上表面圆因为AutoCAD只可以在_Y平面上画图,要绘制上表面上的图形,则需要建立用户坐标系.由于世界坐标系的_Y面与CDEF面平行,且_轴.Y轴又分别与四边形CDEF的边平行,因此只要把世界坐标系移到CDEF面上即可.移动坐标系,只改变坐标原点的位置,不改变_.Y轴的方向.如图_-8所示.（1）移动坐标系在命令窗口输入命令动词〝UCS〞,AutoCAD提示:命令: ucs当前 UCS 名称: _世界_输入选项[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] 世界 : M ? //选择移动选项.指定新原点或 [Z 向深度(Z)] 0,0,0 : 对象捕捉开选择F点单击也可直接调用〝移动坐标系〞命令:4（2）绘制表面圆打开〝对象追踪〞.〝对象捕捉〞, 调用圆命令,捕捉上表面的中心点,以 5 为半径绘制上表面的圆.结果如图_-9所示.4.三点法建立坐标系,绘制斜面上圆（1）三点法建立用户坐标系命令窗口输入命令动词〝UCS〞命令: ucs当前 UCS 名称: _没有名称_输入选项 [新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] 世界 : N ? //新建坐标系.指定新UCS的原点或[Z轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/_/Y/Z] 0,0,0 : 3?//选择三点方式.指定新原点 0,0,0 :在H点上单击在正 _ 轴范围上指定点 50.9844,-27.3562,_.7279 :在G点单击在 UCS _Y 平面的正 Y 轴范围上指定点 49.9844,-26.3562,_.7279 :在C 点单击（2）绘制圆方法同第3步,结果如图_-9所示.5篇二:CAD 三维图的绘制教程实例一.工字型的绘制步骤一:设置好绘图单位.绘图范围.线型.图层.颜色,打开捕捉功能.从下拉菜单View→Display→UCSIcon→On关闭坐标显示.步骤二:根据图1所示尺寸绘制图形,得到如图1－1所示封闭图形.步骤三:创建面域.在命令栏Command:输入Region,用框选方式全部选中该图形,回车.出现提示:1 loop e_tracted,1 Region created,表示形成了一个封闭图形,创建了一图1－2 三维效果图图1－1 平面图个面域.步骤四:对该面域进行拉伸操作.Draw→Solids→E_trude,选中该面域的边框,回车.在命令栏提示:Specify height of e_trusion or [Path]:30,回车,再回车.三维工字形实体就生成了.步骤五:观察三维实体.View→3D Views→SW Isometric,再从View→Hide进行消除隐藏线处理,观察,最后进行着色渲染,View→Shade→Gouraud Shaded,如图1－2所示.二.二维五角形到三维五角星的绘制步骤一:设置好绘图单位.绘图范围.线型.图层.颜色,打开捕捉功能.步骤二:绘制一个矩形,以矩形中心为圆心,作一个圆及一个椭圆,修整直线.步骤三:阵列直线,创建光图2－1图2－2线效果.将直线段在360度范围内阵列72个,形成光线效果步骤.步骤四:修整直线.以椭圆为边界,将直线每隔一条修剪至椭圆;同时以矩形为边界,将矩形外的线条全部修剪至矩形;矩形内没修的剪线条延伸至矩形.步骤五:绘制五角形.在上图的旁边绘制一个圆,再绘制这个圆的内接正五边形.将五边形的五个端点连成直线,修剪掉每边的中间部分就得到五角形.步骤六:绘制五角星.先用交叉窗口选择的方法将五角形图2－4图2－3做成面域,再将其拉伸成高度为30.角度为30的五角星.步骤七:移动图形.将五角星移到步骤四所绘的图形中,删除绘图用到的辅助图形,如矩形.椭圆.大小圆.正五边形.图2－5图2－6三.汤勺主视图.纵截面轮廓线图和横截面图的尺寸,进行实体造型.图3－1步骤一:绘图准备.新建一个图形文件,选择公制,设置适当的图层.线型.颜色.绘图范围和绘图对象捕捉方式.步骤二:绘制汤勺主视图.先分析汤勺的造型特点,上下可由一个椭圆经修剪得到,上椭圆尺寸是__40,下椭圆尺寸是8_30,两椭圆中心距是65.步骤三:修改完善主视图.中间联接处由直线组成,两直线一端点分别过上椭圆中心,另一端点分别相切于下椭圆轮廓两边.修剪直线和上下椭圆.再将上椭圆与直线联接处两边倒圆角R_.图3－2步骤四:绘制汤勺纵截面轮廓线.汤勺的纵截面轮廓线是一条光滑曲线,构图时可选用多义线,根据坐标值或栅格点绘出.在缺少精确尺寸时,可任选若干点拟合,用多义线Spline命令绘出其基本轮廓形状. 步骤五:修改完善汤勺纵截面轮廓线.如图所示用小圆标记的交点1.2.3.4.5.6.7处,用Spline来绘制成所需要的曲线. 注意:1处要比汤勺主视图的勺尖长些.图3－3步骤六:绘制汤勺横截面图.汤勺横截面是由两段圆弧和两段直线组成,可通过两个圆修剪而成. 步骤七:做成面域.将汤勺主视图和汤勺横截面图做成面域,在西南轴测方向观测.步骤八:做成三维实体. 图3－4先将汤勺主视图拉伸成三维,再调整汤勺纵截面轮廓线方向及横截面方向. 步骤九:拉伸成曲面实体.先将横截面移到纵截面轮廓线一端,再把纵截面轮廓线作为路径,拉伸成三维实体. 步骤十:三维实体求交运算.先将图的截面体分二次移到图平面体中部,再执行求交运算,注意两图要完全重叠,否则结果不完整.图3－5步骤十一:整理图形.上下棱边倒圆角. 步骤十二:出效果图,渲染着色显示. 图3－7图3－6CAD 绘制三维实体基础1.三维模型的分类及三维坐标系;2.三维图形的观察方法;3.创建基本三维实体;4.由二维对象生成三维实体;5.编辑实体.实体的面和边;1.建立用户坐标系;2.编辑出版三维实体.讲授8学时上机8学时总计_学时AutoCAD除具有强大的二维绘图功能外,还具备基本的三维造型能力.若物体并无复杂的外表曲面及多变的空间结构关系,则使用AutoCAD可以很方便地建立物体的三维模型.本章我们将介绍AutoCAD三维绘图的基本知识._.1 三维几何模型分类在AutoCAD中,用户可以创建3种类型的三维模型:线框模型.表面模型及实体模型.这3种模型在计算机上的显示方式是相同的,即以线架结构显示出来,但用户可用特定命令使表面模型及实体模型的真实性表现出来. _.1.1线框模型(Wireframe Model)线框模型是一种轮廓模型,它是用线（3D空间的直线及曲线）表达三维立体,不包含面及体的信息.不能使该模型消隐或着色.又由于其不含有体的数据,用户也不能得到对象的质量.重心.体积.惯性矩等物理特性,不能进行布尔运算.图_-1显示了立体的线框模型,在消隐模式下也看到后面的线.但线框模型结构简单,易于绘制. _.1.2 表面模型（Surface Model）表面模型是用物体的表面表示物体.表面模型具有面及三维立体边界信息.表面不透明,能遮挡光线,因而表面模型可以被渲染及消隐.对于计算机辅助加工,用户还可以根据零件的表面模型形成完整的加工信息.但是不能进行布尔运算.如图_-2所示是两个表面模型的消隐效果,前面的薄片圆筒遮住了后面长方体的一部分.图_-1 线框模型图_-2 表面模型_.1.3 实体模型实体模型具有线.表面.体的全部信息.对于此类模型,可以区分对象的内部及外部,可以对它进行打孔.切槽和添加材料等布尔运算,对实体装配进行干涉检查,分析模型的质量特性,如质心.体积和惯性矩.对于计算机辅助加工,用户还可利用实体模型的数据生成数控加工代码,进行数控刀具轨迹仿真加工等.如图_-3所示是实体模型.篇三:CAD三维实用建模教程---很好的资料_(图解)CAD容易学,但三维很少有人懂,在这里分享下关于cad三维建模的技巧视频和大家分享一下又想学的小盆友可以分享下一.首先让我们学习cad实体建模的相关知识和命令: e_t 闭合图形挤压命令rev 闭合图形放样命令3f绘制单面物体（可用于ls中植物贴图载体)（一）e_t 闭合图形挤压命令_绘制三个矩形和圆,可用于比较e_t命令后三种不同结果_切换到三维视图显示_这个是e_t标准（默认90）挤压命令后生成的模型（圆柱和方体）_这个是e_t挤压命令后,输入正角度后生成的模型（圆椎和棱锥）_ 这个是e_t挤压命令后,输入负角度后生成的模型（倒圆椎反棱锥）_三种不同角度挤压的结果比较_ 下面介绍通过路径挤压（用这种方法可以放样出类似天花线条的复杂模型） _注意e_t命令后,空格后,按提示输入p后,空格后点取挤压或放样的路径即可 _挤压后的简单渲染（二）rev 闭合图形放样命令_绘制剖面图形和一条放样轴线（该轴线距离剖面图形的大小,直接影响放样后模型的大小和形状）,该轴线可以任意角度绘制,这样生成的模型结果都不一样,本图只以一条竖轴线作为参考._ 方便观看,切换到轴侧图显示。
