12计数控制图

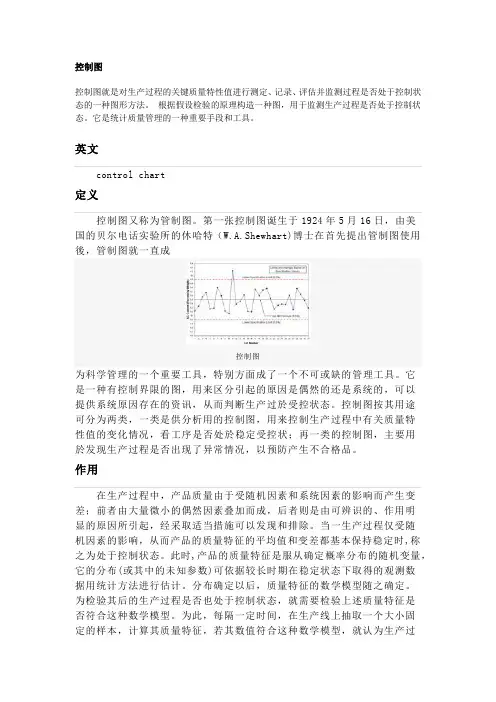

控制图控制图就是对生产过程的关键质量特性值进行测定、记录、评估并监测过程是否处于控制状态的一种图形方法。

根据假设检验的原理构造一种图，用于监测生产过程是否处于控制状态。

它是统计质量管理的一种重要手段和工具。

英文control chart定义控制图又称为管制图。

第一张控制图诞生于1924年5月16日，由美国的贝尔电话实验所的休哈特（W.A.Shewhart)博士在首先提出管制图使用後，管制图就一直成控制图为科学管理的一个重要工具，特别方面成了一个不可或缺的管理工具。

它是一种有控制界限的图，用来区分引起的原因是偶然的还是系统的，可以提供系统原因存在的资讯，从而判断生产过於受控状态。

控制图按其用途可分为两类，一类是供分析用的控制图，用来控制生产过程中有关质量特性值的变化情况，看工序是否处於稳定受控状；再一类的控制图，主要用於发现生产过程是否出现了异常情况，以预防产生不合格品。

作用在生产过程中，产品质量由于受随机因素和系统因素的影响而产生变差；前者由大量微小的偶然因素叠加而成，后者则是由可辨识的、作用明显的原因所引起，经采取适当措施可以发现和排除。

当一生产过程仅受随机因素的影响，从而产品的质量特征的平均值和变差都基本保持稳定时,称之为处于控制状态。

此时,产品的质量特征是服从确定概率分布的随机变量，它的分布(或其中的未知参数)可依据较长时期在稳定状态下取得的观测数据用统计方法进行估计。

分布确定以后，质量特征的数学模型随之确定。

为检验其后的生产过程是否也处于控制状态，就需要检验上述质量特征是否符合这种数学模型。

为此，每隔一定时间，在生产线上抽取一个大小固定的样本，计算其质量特征，若其数值符合这种数学模型，就认为生产过程正常，否则，就认为生产中出现某种系统性变化，或者说过程失去控制。

这时，就需要考虑采取包括停产检查在内的各种措施，以期查明原因并将其排除，以恢复正常生产，不使失控状态延续而发展下去。

通常应用最广的控制图是W.A.休哈特在1925年提出的，一般称之为休哈特控制图。

控制图控制图（Control Chart ）又称管理图、休哈特图，是一种将显著性统计原理应用于控制生产过程的图形方法。

控制图是区分过程中正常波动和一场波动，并判断过程是否处于控制状态的一种工具。

正常波动是由普通原因（偶然因素、随机因素）造成的，这些因素在生产过程中大量存在，对产品质量经常发生影响，但它造成的质量波动往往比较小，在生产过程中是允许存在的，如材料成分的微小变化、设备的轻微震动、刃具的正常磨损、夹具的弹性变型等；一场波动是由特殊原因（异常因素、系统因素造成的。

这些因素在生产过程中并不大量存在，对产品质量也不经常发生影响，一旦存在，它对产品质量的影响就比较显著，如机器设备带病运转，操作者违章操作等。

控制图的控制界限就是用来区分正常波动和异常波动的。

1、控制图的基本结构1）以随时间推移而变动着的样品号为横坐标，以质量特性值或其统计量为纵坐标； 2）三条具有统计意义的控制线：上控制线UCL 、中心线CL 、下控制线LCL ； 3）一条质量特性值或其统计量的波动曲线。

2、控制图原理的解释 第一种解释：“点出界就判异”小概率事件原理：小概率事件实际上不发生，若发生即判异常。

控制图就是统计假设检验的图上作业法。

第二种解释：“抓异因，弃偶因”控制限就是区分偶然波动与异常波动的科学界限。

休哈特控制图的实质就是区分偶然因素与异常因素的。

UCLLCL样本统计量数值x 或R14 15 16 17 18按用途分类1）分析用控制图——用于质量和过程分析，研究工序或设备状态；或者确定某一“未知的”工序是否处于控制状态；2）控制用控制图——用于实际的生产质量控制，可及时的发现生产异常情况；或者确定某一“已知的”工序是否处于控制状态。

4、R X -图的绘制1）确定控制对象（统计量）一般应选择技术上最重要的、能以数字表示的、容易测定并对过程易采取措施的、大家理解并同意的关键质量特性进行控制。

2）选择控制图对于计量数据而言，R X -控制图是最常用最基本的。

控制图的基本概念1、控制图——过程控制的工具。

用来表示一个过程特性的图象。

它有两个基本用途：①用来判断过程是否一直受统计控制。

②用来帮助过程保持受控状态。

1 控制图的构成：①收集：收集数据并画在图上。

②控制：根据过程数据计算试验控制线识别变差特殊原因并采取措施。

③分析及改进：确定普通变差的大小，并采取减少它的措施。

重复三个阶段，从而不断改进过程。

2 控制图的益处：①供正在进行过程控制的操作者使用。

②有助于过程在质量上和成本上能持续地、可预见的保持下去。

③使过程达到：——更高的质量。

——更低的单件成本。

——更高的有效能力。

④为讨论过程的性能提供共同的语言。

⑤区分变差的特殊原因和普通原因，作为采取局部措施或对系统采取措施的指南。

常用的控制图相关公式及表格SPC控制图应用详细介绍2.1什么是控制图控制图由正态分布演变而来。

正态分布可用两个参数即均值μ和标准差σ来决定。

正态分布有一个结论对质量管理很有用，即无论均值μ和标准差σ取何值，产品质量特性值落在μ±3σ之间的概率为99.73%，落在μ±3σ之外的概率为100%-99.73%= 0.27%，而超过一侧，即大于μ+3σ或小于μ-3σ的概率为0.27%/2=0.135%≈1‰,休哈特就根据这一事实提出了控制图。

由于上下的数值大小不合常规，再把分布图上下翻转180°，这样就得到一个单值控制图，称μ+3σ为上控制限，记为UCL，称μ为中心线，记为CL，称μ-3σ为下控制限，记为LCL,这三者统称为控制线。

规定中心线用实线绘制，上下控制限用虚线绘制。

综合上述，控制图是对过程质量数据测定、记录从而进行质量管理的一种用科学方法设计的图。

图上有中心线(CL)、上控制限(UCL)和下控制限(LCL)，并有按时间顺序抽取的样本统计量数值的描点序列。

2.2质量数据与控制图2.2.1计量型数所确定的控制对象即质量指标应能够定量。

所控制的过程必须具有重复性,即表现出统计规律性。

控制图（Control Chart）又叫管制图，是对过程质量特性进行测定、记录、评估，从而监察过程是否处于控制状态的一种用统计方法设计的图。

有三条平行于横轴的直线：中心线（CL，Central Line）、上控制线（UCL，Upper Control Line）和下控制线（LCL，Lower Control Line），并有按时间顺序抽取的样本统计量数值的描点序列。

UCL、CL、LCL统称为控制线（Control Line），通常控制界限设定在±3标准差的位置。

根据控制图使用目的不同，控制图可分为：分析用控制图和控制用控制图。

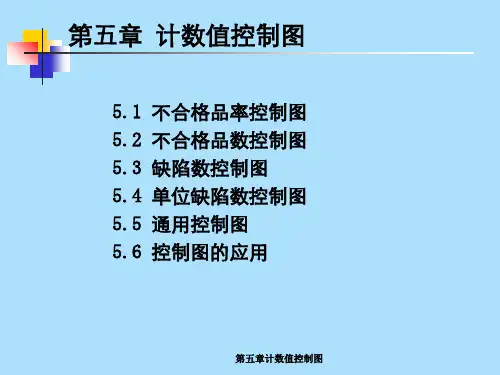

根据统计数据的类型不同，控制图可分为：计量控制图和计数控制图（包括计件控制图和计点控制图）。

计量型控制图平均数与极差控制图( -X-R Chart )平均数与标准差控制图( -X-S Chart )中位数与极差控制图( ~X-R Chart )个別值与移动极差控制图( X-Rm Chart )计数值控制图不良率控制图(P chart)不良数控制图(nP chart，又称np chart 或d chart)缺点数控制图(C chart)单位缺点数控制图(U chart) 控制图种类及应用场合控制图的分析与判定应用控制图的目的，就是要及时发现过程中出现的异常，判断异常的原则就是出现了“小概率事件”，为此，判断的准则有两类。

第一类：点子越出界限的概率为0.27% 。

准则1属于第一类。

第二类：点子虽在控制界限内，但是排列的形状有缺陷。

准则2-8属于第二类。

控制图八大判异准则（口诀）2/3A （连续3点中有2点在中心线同一侧的B区外<即A区内>）4/5C （连续5点中有4点在中心线同一侧的C区以外）6连串（连续6点递增或递减，即连成一串）8缺C （连续8点在中心线两侧，但没有一点在C区中）9单侧（连续9点落在中心线同一侧）14交替（连续14点相邻点上下交替）15全C （连续15点在C区中心线上下，即全部在C区内1界外（1点落在A区以外）▶ 2/3A （连续3点中有2点在中心线同一侧的B区外<即A区内>）判读：1、控制过严；2、材料品质有差异；3、检验设备或方法之大不相同；4、不同制程之资料绘于同一控制图上；5、不同品质材料混合使用。
