微束等离子弧焊工艺简介

微束等离子弧焊工艺索引：微束等离子弧焊的工艺参数，主要是焊接电流、焊接速度、工作气体流量、保护气体流量、电弧长度、喷嘴直径、喷嘴通道比和钨极的内缩量等，它们对焊缝的形状和焊接质量都有影响。

关键词：微束等离子弧焊，工艺参数人们通常将焊接电流在30A以下的等离子弧焊接，称为微束等离子弧焊接。

由于是在小电流条件下，无论是等离子弧的形态、稳定性及其对电源，设备的要求，还是焊接工艺过程及其操作方法，都有一系列的特殊性。

(1)微束等离子弧焊的特点微束等离子焊接是一种小电流(通常小于30A)熔人型焊接工艺，为了保持小电流时电弧的稳定，一般采用小孔径压缩喷嘴(0.6～1.2mm)及联合型电弧。

即焊接时会存在两个电弧，一个是燃烧于电极与喷嘴之间的非转移弧，另一个为燃烧于电极与焊件之间的转移弧，前者起着引弧和维弧作用，使转移弧在电流小至0．5A时仍非常稳定，后者用于熔化工件。

微束等离子弧是等离子弧的一种。

在产生普通等离子弧的基础上采取提高电弧稳定性措，进一步加强电弧的压缩作用，减小电流和气流，缩小电弧室的尺寸。

这样，就使微小的等离子焊枪喷嘴喷射出小的等离子弧焰流，如同缝纫机针一般细小。

与钨极氩弧焊相比，微束等离子弧焊接的优点是：a．可焊更薄的金属，最小可焊厚度为0．01mmb．弧长在很大的范围内变化时，也不会断弧，并能保持柱状特征，巳焊接速度快、焊缝窄、热影响区小、焊接变形小。

(2)获得微束等离子弧的三要素获得微束等离子弧，必须满足以下三个基本条件。

①微束等离子弧发生器是产生微束等离子弧的器件，也称为等离子枪，它是以等离子电弧室为主体组成的。

产生微束等离子弧的第一要素是要有一个良好的等离子枪，要求不漏气、不漏水、不漏电，电极对中且调整更换方便，喷嘴耐用又便于更换。

电弧室由上下两体构成，中间加以绝缘。

上枪体的主要功能是：夹持钨极并使之接人电源负极，以使钨极尖端能产生电弧放电的阴极斑点；将电弧放电产生在钨极区的热量及时排出；钨极应能始终保持对准下枪体的喷嘴孔径中心，且应能调整极尖的高度和更换新钨极，导人惰性压缩气体。

等离子焊接原理等离子焊接是通过高度集中的等离子束流获得必要的熔化母材能量的这种焊接过程，通常等离子电弧的能量取决于等离子气体的流量，焊枪喷嘴的压缩效果和使用的电流大小。

普通电弧射流速度为80～150米/秒，等离子电弧的射流速度可以达到300～2000米/秒，等离子电弧由于受到压缩，能量密度可达105—106W/cm2，而自由状态下TIG电弧能量密度50-100W/mm2，弧柱中心温度在24000K以上，而TIG电弧弧柱中心温度在5000～8000K左右【1】。

因此，等离子电弧焊接与电子束（能量密度10 5W/mm2）、激光束（能量密度105W/mm2）焊接一同被称为高能密度焊接。

等离子焊接及穿孔示意图如图1等离子焊接及穿孔示意图等离子电弧的分类按电源的联接方式分类，等离子电弧分非转移弧，转移弧和联合型电弧三种形式【1】。

三种形式都是钨极接负，工件或喷嘴接正。

非转移型电弧弧是在钨极与喷嘴之间形成电弧，在等离子气流压送下，弧焰从喷嘴中喷出，形成等离子焰【1】。

主要适合于导热较好的材料焊接，但由于电弧的能量主要通过喷嘴，因此喷嘴的使用寿命较短，能量不宜过大，不太适合于长时间的焊接，这种形式较少应用在焊接。

转移型电弧是在喷嘴与工件之间形成电弧，由于转移弧难以直接形成，先在钨极与喷嘴之间形成小的非转移弧，然后过渡到转移弧，形成转移电弧时，非转移弧同时切断。

由于这种方式能将更多的能量传递给工件，因此该形式电弧普遍应用到金属材料焊接和切割中。

混合型电弧是指转移电弧和非转移电弧并存，主要用于微束等离子焊接和粉末堆焊。

按电弧形状或成形原理分类，等离子电弧分为微束等离子，熔透型等离子和小孔型等离子三种基本方法。

微束等离子是在小电流，一般在30A以下，通过熔透的方法进行焊接。

通常适用于焊接细材，箔件等，在传感器元件，电子器件，电机接头，网筛加工等运用较为普遍。

熔透型等离子是在等离子气流较小，弧柱压缩较弱的情况下焊接，只对工件进行熔透而不形成小孔的这种方法。

等离子弧焊的工艺方法1、等离子弧焊的基本方法等离子弧焊可分为穿透型、熔透型和微束等离子弧焊三种。

（1）穿透（小孔）型等离子弧焊电弧在熔池前穿透工件形成小孔，随着热源移动在小孔后形成焊道的方法称为穿透（小孔）型等离子弧焊，如下图a所示。

▲等离子弧焊a）穿透型等离子弧焊b）微束等离子弧焊1—电极2—离子气3—冷却水4—保护气5—等离子弧6—焊件7—喷嘴8—维弧9—垫板10—压板它是利用等离子弧的能量密度大、挺直度好、等离子流量大的特点，将焊件熔透并产生一个贯穿焊件的小孔。

被熔化的金属在电弧吹力、液体金属重力和表面张力相互作用下保持平衡。

焊枪前进时，小孔在电弧后方锁闭，形成完全熔透的焊缝。

小孔效应只有在足够的能量密度条件下才能形成。

当工件厚度增大时所需的能量密度也要增加，然而等离子弧能量密度是有限的，所以穿透型等离子弧焊只能在一定的板厚范围内实现。

各种材料一次焊透的厚度见下表。

大电流等离子弧焊一次可焊透厚度穿透型等离子弧焊最适宜焊接厚3～8mm的不锈钢、厚12mm以下的钛合金及铝合金、厚2～8mm的低碳钢或低合金钢，以及铜和铜合金、镍和镍合金的对接焊缝。

（2）熔透型等离子弧焊在焊接过程中只熔透工件而不产生小孔效应的焊接方法称为熔透型等离子弧焊，简称熔透法。

熔透型等离子弧焊是离子气流量较小、弧柱压缩程度较弱时的一种等离子弧焊。

此种方法基本上与钨极氩弧焊相似，随着焊枪向前移动，熔池金属凝固成焊缝。

它适用于板厚小于3mm的薄板I形坡口、不加衬垫单面焊双面成形，厚板开V形坡口多层焊。

其优点是焊接速度比钨极氩弧焊快。

（3）微束等离子弧焊利用小电流（通常在30A以下）进行焊接的等离子弧焊，通常称为微束等离子弧焊，又称为针状等离子弧焊，如上图b所示。

它是采用ф0.6～ф1.2mm的小孔径压缩喷嘴及联合型弧，当焊接电流小于1A时，仍有较好的稳定性。

微束等离子弧焊特别适合于薄板和细丝的焊接。

焊接不锈钢时，最小厚度可以达到0.025mm。

一、等离子弧焊接方法及工艺特点1.等离子焊接原理等离子态是除固态、液态、气态之外的第四种物质存在形态。

等离子焊接是从钨级氩弧焊的基础上发展起来的一种高能焊接方法。

钨级氩弧焊是自由电弧，而等离子电弧是压缩电弧。

等离子弧是离子气被电离产生高温离子化气体，并经过水冷喷嘴，受到压缩，从而导致电弧的截面积变小，电流密度增大，电弧温度增高。

等离子电弧能量密度可达10５-10６W/cm２，比自由电弧（约10５W/cm２以下）高，其温度可达18000-24000K，也高于自由电弧（5000-8000K）很多。

因此，等离子电弧挺度比自由电弧好，指向性好，喷射有力，熔透能力强，可比自由电弧一次焊透更厚的金属。

因此，等离子电弧焊接与电子束（能量密度105W/mm2）、激光束（能量密度105W/mm2）焊接一同被称为高能密度焊接。

等离子焊接示意图如下图：等离子焊接原理示意图2.等离子电弧的种类等离子电弧主要分为三种类型：◆非转移型等离子电弧主要用于非金属材料的焊接。

◆转移型等离子电弧主要用于金属材料的焊接。

◆联合型等离子电弧主要用于微束等离子的焊接。

3.等离子基本焊接方法按焊缝成型原理，等离子焊接有两种基本的焊接方法：熔透型和小孔型等离子焊接。

◆熔透型等离子焊接在焊接过程中离子气较小，弧柱的压缩程度较弱，只熔透工件，但不产生小孔效应的等离子焊接方法。

其焊缝成型原理与氩弧焊类似，主要用于薄板焊接及厚板多层焊。

◆小孔型等离子焊接利用小孔效应实现等离子弧焊接的方法称为小孔型等离子焊接。

由于等离子具有能量集中﹑电弧力强的特点，在适当的参数条件下，等离子弧可以直接穿透被焊工件，形成一个贯穿工件厚度方向的小孔，小孔周围的液体金属在电弧力﹑液态金属表面张力以及重力下保持平衡，随着等离子弧在焊接方向移动，熔化金属沿着等离子弧周围熔池壁向熔池后方流动，并逐渐凝固形成焊逢，小孔也跟着等离子弧向前移动，如下图所示。

小孔效应示意图小孔效应的优点在于可以单道焊接厚板，一次焊透双面成型。

等离子焊接工艺(1)焊接电流焊接电流是根据板厚或熔透要求来选定。

焊接电流过小，难于形成小孔效应：焊接电流增大，等离子弧穿透能力增大，但电流过大会造成熔池金属因小孔直径过大而坠落，难以形成合格焊缝，甚至引起双弧，损伤喷嘴并破坏焊接过程的稳定性。

因此，在喷嘴结构确定后，为了获得稳定的小孔焊接过程，焊接电流只能在某一个合适的范围内选择，而且这个范围与离子气的流量有关。

(2)焊接速度焊接速度应根据等离子气流量及焊接电流来选择。

其他条件一定时，如果焊接速度增大，焊接热输入减小，小孔直径随之减小，直至消失，失去小孔效应。

如果焊接速度太低，母材过热，小孔扩大，熔池金属容易坠落，甚至造成焊缝凹陷、熔池泄漏现象。

因此，焊接速度、离子气流量及焊接电流等这三个工艺参数应相互匹配。

(3)喷嘴离工件的距离·喷嘴离工件的距离过大，熔透能力降低：距离过小，易造成喷嘴被飞溅物堵塞，破坏喷嘴正常工作。

喷嘴离工件的距离一般取3～8mm。

与钨极氩弧焊相比，喷嘴距离变化对焊接质量的影响不太敏感。

(4)等离于气及流量等离子气及保护气体通常根据被焊金属及电流大小来选择。

大电流等离子弧焊接时，等离子气及保护气体通常采取相同的气体，否则电弧的稳定性将变差。

小电流等离子弧焊接通常采用纯氩气作等离子气。

这是因为氧气的电离电压较低，可保证电弧引燃容易。

离子气流量决定了等离子流力和熔透能力。

等离子气的流量越大，熔透能力越大。

但等离子气流量过大会使小孔直径过大而不能保证焊缝成形。

因此，应根据喷嘴直径、等离子气的种类、焊接电流及焊接速度选择适当的离子气流量。

利用熔人法焊接时，应适当降低等离子气流量，以减小等离子流力。

保护气体流量应根据焊接电流及等离子气流量来选择。

在一定的离子气流量下，保护气体流量太大，会导致气流的紊乱，影响电弧稳定性和保护效果。

而保护气体流量太小，保护效果也不好，因此，保护气体流量应与等离子气流量保持适当的比例。

小孔型焊接保护气体流量一般在15～30L／min范围内。

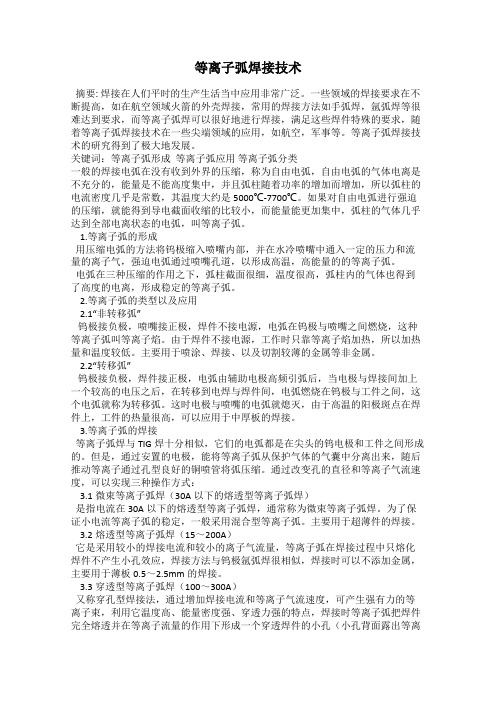

等离子弧焊接技术摘要: 焊接在人们平时的生产生活当中应用非常广泛。

一些领域的焊接要求在不断提高，如在航空领域火箭的外壳焊接，常用的焊接方法如手弧焊，氩弧焊等很难达到要求，而等离子弧焊可以很好地进行焊接，满足这些焊件特殊的要求，随着等离子弧焊接技术在一些尖端领域的应用，如航空，军事等。

等离子弧焊接技术的研究得到了极大地发展。

关键词：等离子弧形成等离子弧应用等离子弧分类一般的焊接电弧在没有收到外界的压缩，称为自由电弧，自由电弧的气体电离是不充分的，能量是不能高度集中，并且弧柱随着功率的增加而增加，所以弧柱的电流密度几乎是常数，其温度大约是5000℃-7700℃。

如果对自由电弧进行强迫的压缩，就能得到导电截面收缩的比较小，而能量能更加集中，弧柱的气体几乎达到全部电离状态的电弧，叫等离子弧。

1.等离子弧的形成用压缩电弧的方法将钨极缩入喷嘴内部，并在水冷喷嘴中通入一定的压力和流量的离子气，强迫电弧通过喷嘴孔道，以形成高温，高能量的的等离子弧。

电弧在三种压缩的作用之下，弧柱截面很细，温度很高，弧柱内的气体也得到了高度的电离，形成稳定的等离子弧。

2.等离子弧的类型以及应用2.1“非转移弧”钨极接负极，喷嘴接正极，焊件不接电源，电弧在钨极与喷嘴之间燃烧，这种等离子弧叫等离子焰。

由于焊件不接电源，工作时只靠等离子焰加热，所以加热量和温度较低。

主要用于喷涂、焊接、以及切割较薄的金属等非金属。

2.2“转移弧”钨极接负极，焊件接正极，电弧由辅助电极高频引弧后，当电极与焊接间加上一个较高的电压之后，在转移到电焊与焊件间，电弧燃烧在钨极与工件之间，这个电弧就称为转移弧。

这时电极与喷嘴的电弧就熄灭，由于高温的阳极斑点在焊件上，工件的热量很高，可以应用于中厚板的焊接。

3.等离子弧的焊接等离子弧焊与TIG焊十分相似，它们的电弧都是在尖头的钨电极和工件之间形成的。

但是，通过安置的电极，能将等离子弧从保护气体的气囊中分离出来，随后推动等离子通过孔型良好的铜喷管将弧压缩。

等离子弧焊接和切割等离子弧切割是一种常用的金属和非金属材料切割工艺方法。

它利用高速、高温和高能的等离子气流来加热和熔化被切割材料，并借助内部的或者外部的高速气流或水流将熔化材料排开直至等离子气流束穿透背面而形成割口。

等离子弧焊接和切割：1.1 等离子弧的产生：（1）等离子弧的概念：自由电弧：未受到外界约束的电弧，如一般电弧焊产生的电弧。

等离子弧：受外部拘束条件的影响使孤柱受到压缩的电弧。

自由电弧弧区内的气体尚未完全电离，能量未高度集中，而等离子弧弧区内的气体完全电离，能量高度集中，能量密度很大，可达10~10W/cm2，电弧温度可高达24000～50000K（一般自由状态的钨极氩弧焊最高温度为10000～20000K，能量密度在10W/cm2以下）能迅速熔化金属材料，可用来焊接和切割。

（2）等离子弧的产生在钨极与喷嘴之间或钨极与工件之间加一较高电压，经高频振荡使气体电离形成自由电弧，该电弧受下列三个压缩作用形成等离子弧。

①机械压缩效应（作用）——电弧经过有一定孔径的水冷喷嘴通道，使电弧截面受到拘束，不能自由扩展。

②热压缩效应——当通入一定压力和流量的氩气或氮气时，冷气流均匀地包围着电弧，使电弧外围受到强烈冷却，迫使带电粒子流（离子和电子）往弧柱中心集中，弧柱被进一步压缩。

③电磁收缩效应——定向运动的电子、离子流就是相互平行的载流导体，在弧柱电流本身产生的磁场作用下，产生的电磁力使孤柱进一步收缩。

电弧经过以上三种压缩效应后，能量高度集中在直径很小的弧柱中，弧柱中的气体被充分电离成等离子体，故称为等离子弧。

当小直径喷嘴，大的气体流量和增大电流时，等离子焰自喷嘴喷出的速度很高，具有很大的冲击力，这种等离子弧称为“刚性弧”，主要用于切割金属。

反之，若将等离子弧调节成温度较低、冲击力较小时，该等离子弧称为“柔性弧”，主要用于焊接。

1.2 等离子弧焊接1.2.1 基本知识用等离子弧作为热源进行焊接的方法称为等离子孤焊接。

等离子弧焊目录·等离子弧焊（PAW）简介·等离子弧焊接和切割·各种焊接方法及设备(等离子弧焊)·国外焊接技术最新进展情况（等离子弧焊）·等离子弧焊的工艺参数·等离子弧焊直接金属成形技术的工艺研究·等离子焊优点·合金材料的等离子弧焊·超薄壁管子的微束等离子弧焊缩写abbr. ：PAW.[军] Plasma-Arc Welding, 等离子弧焊——简明英汉词典利用等离子弧作为热源的焊接方法（见图等离子弧焊（穿孔式））。

气体由电弧加热产生离解，在高速通过水冷喷嘴时受到压缩，增大能量密度和离解度，形成等离子弧。

它的稳定性、发热量和温度都高於一般电弧，因而具有较大的熔透力和焊接速度。

形成等离子弧的气体和它周围的保护气体一般用氩。

根据各种工件的材料性质，也有使用氦或氩氦、氩氢等混合气体的。

等离子弧有两种工作方式。

一种是“非转移弧”，电弧在钨极与喷嘴之间燃烧，主要用於等离子喷镀或加热非导电材料；另一种是“转移弧”，电弧由辅助电极高频引弧后，电弧燃烧在钨极与工件之间，用於焊接。

形成焊缝的方式有熔透式和穿孔式两种。

前一种形式的等离子弧只熔透母材，形成焊接熔池，多用於0.8～3毫米厚的板材焊接；后一种形式的等离子弧只熔穿板材，形成钥匙孔形的熔池，多用於3～12毫米厚的板材焊接。

此外，还有小电流的微束等离子弧焊，特别适合於0.02～1.5毫米的薄板焊接。

等离子弧焊接属於高质量焊接方法。

焊缝的深/宽比大，热影响区窄，工件变形小，可焊材料种类多。

特别是脉冲电流等离子弧焊和熔化极等离子弧焊的发展，更扩大了等离子弧焊的使用范围。

等离子弧焊（PAW）简介★过程特点等离子弧焊与TIG焊十分相似，它们的电弧都是在尖头的钨电极和工件之间形成的。

但是，通过在焊炬中安置电极，能将等离子弧从保护气体的气囊中分离出来，随后推动等离子通过孔型良好的铜喷管将弧压缩。

微束等离子弧焊工艺知识人们通常将焊接电流在30A以下的等离子弧焊接，称为微束等离子弧焊接。

由于是在小电流条件下，无论是等离子弧的形态、稳定性及其对电源，设备的要求，还是焊接工艺过程及其操作方法，都有一系列的特殊性。

(1)微束等离子弧焊的特点微束等离子焊接是一种小电流(通常小于30A)熔人型焊接工艺，为了保持小电流时电弧的稳定，一般采用小孔径压缩喷嘴(0.6～1.2mm)及联合型电弧。

即焊接时会存在两个电弧，一个是燃烧于电极与喷嘴之间的非转移弧，另一个为燃烧于电极与焊件之间的转移弧，前者起着引弧和维弧作用，使转移弧在电流小至0．5A时仍非常稳定，后者用于熔化工件。

微束等离子弧是等离子弧的一种。

在产生普通等离子弧的基础上采取提高电弧稳定性措，进一步加强电弧的压缩作用，减小电流和气流，缩小电弧室的尺寸。

这样，就使微小的等离子焊枪喷嘴喷射出小的等离子弧焰流，如同缝纫机针一般细小。

与钨极氩弧焊相比，微束等离子弧焊接的优点是：a．可焊更薄的金属，最小可焊厚度为0．01mmb．弧长在很大的范围内变化时，也不会断弧，并能保持柱状特征，巳焊接速度快、焊缝窄、热影响区小、焊接变形小。

(2)获得微束等离子弧的三要素获得微束等离子弧，必须满足以下三个基本条件。

①微束等离子弧发生器是产生微束等离子弧的器件，也称为等离子枪，它是以等离子电弧室为主体组成的。

产生微束等离子弧的第一要素是要有一个良好的等离子枪，要求不漏气、不漏水、不漏电，电极对中且调整更换方便，喷嘴耐用又便于更换。

电弧室由上下两体构成，中间加以绝缘。

上枪体的主要功能是：夹持钨极并使之接人电源负极，以使钨极尖端能产生电弧放电的阴极斑点；将电弧放电产生在钨极区的热量及时排出；钨极应能始终保持对准下枪体的喷嘴孔径中心，且应能调整极尖的高度和更换新钨极，导人惰性压缩气体。

这样，上枪体应有电、气、水三个导人孔道和一个水的出口。

下枪体上安装经常更换的喷嘴，要接电源的正极，要有进出冷却水的散热系统。

浅谈等离子弧焊接技术摘要：等离子弧技术已经在国际上被广泛认可和采用，尤其在焊接领域，他的发展速度最快。

abstract： plasma arc technology has been widely recognized and adopted in the world， especially in the field of welding；it develops rapidly.关键词：等离子弧焊接；焊接模式key words： plasma arc welding；welding mode中图分类号：tv547.6 文献标识码：a 文章编号：1006-4311（2013）23-0034-02等离子弧焊接（paw）是在钨极氩弧焊的基础上发展起来的，是一种利用建立在钨极和被焊金属间的压缩电弧进行焊接的熔化焊方法。

按照焊接电流的极性与波形的不同，等离子焊接可分成多种不同的工艺方法，其中主要的几种工艺方法的发展进程见图1[1]。

等离子弧焊接使用惰性气体作为工作气和保护气，可以加入填充金属，也可以直接熔化母材来形成焊缝。

其原理简图见图2。

等离子弧焊与钨极氩弧焊最大的区别是它使用压缩电弧。

焊接时，靠水冷喷嘴的强压缩效应使电弧能量高度集中，大幅度提高了电弧的温度和能量密度，从而获得更高的焊接质量。

经喷嘴压缩的等离子弧，其能量密度相当于钨极氩弧焊电弧的3倍以上，温度也要高得多。

等离子电弧是仅次于激光和电子束的高能流密度热源。

等离子电弧和激光束（lb）和电子束（eb）一样，可以进行“小孔法”焊接，也可以在很小功率下完成微熔化焊接。

图3比较了不同焊接方法的能量密度。

表1则对常规等离子弧焊接、钨极氩弧焊和电子束焊接的相关数据进行了更详细地比较。

按等离子弧焊接所使用电流的高低或喷嘴孔径的大小，可以大致将其分成三种不同的焊接模式：①微束等离子弧焊接：使用电流0.1～15a，其特点是电弧易于控制，电弧在小电流下像一个“针尖”似的，很稳定，所以又称它是针弧。

微束等离子弧焊工艺知识人们通常将焊接电流在30A 以下的等离子弧焊接，称为微束等离子弧焊接。

由于是在小电流条件下，无论是等离子弧的形态、稳定性及其对电源，设备的要求，还是焊接工艺过程及其操作方法，都有一系列的特殊性。

(1)微束等离子弧焊的特点微束等离子焊接是一种小电流(通常小于30A)熔人型焊接工艺，为了保持小电流时电弧的稳定，一般采用小孔径压缩喷嘴(0.6〜1.2mm)及联合型电弧。

即焊接时会存在两个电弧，一个是燃烧于电极与喷嘴之间的非转移弧，另一个为燃烧于电极与焊件之间的转移弧，前者起着引弧和维弧作用，使转移弧在电流小至0. 5A时仍非常稳定，后者用于熔化工件。

微束等离子弧是等离子弧的一种。

在产生普通等离子弧的基础上采取提高电弧稳定性措，进一步加强电弧的压缩作用，减小电流和气流，缩小电弧室的尺寸。

这样，就使微小的等离子焊枪喷嘴喷射出小的等离子弧焰流，如同缝纫机针一般细小。

与钨极氩弧焊相比，微束等离子弧焊接的优点是：a .可焊更薄的金属，最小可焊厚度为0. 01mmb .弧长在很大的范围内变化时，也不会断弧，并能保持柱状特征，巳焊接速度快、焊缝窄、热影响区小、焊接变形小。

(2)获得微束等离子弧的三要素获得微束等离子弧，必须满足以下三个基本条件。

①微束等离子弧发生器是产生微束等离子弧的器件，也称为等离子枪，它是以等离子电弧室为主体组成的。

产生微束等离子弧的第一要素是要有一个良好的等离子枪，要求不漏气、不漏水、不漏电，电极对中且调整更换方便，喷嘴耐用又便于更换。

电弧室由上下两体构成，中间加以绝缘。

上枪体的主要功能是：夹持钨极并使之接人电源负极，以使钨极尖端能产生电弧放电的阴极斑点；将电弧放电产生在钨极区的热量及时排出；钨极应能始终保持对准下枪体的喷嘴孔径中心，且应能调整极尖的高度和更换新钨极，导人惰性压缩气体。

这样，上枪体应有电、气、水三个导人孔道和一个水的出口。

下枪体上安装经常更换的喷嘴，要接电源的正极，要有进出冷却水的散热系统。

浅谈微束等离子焊接摘要：微束等离子弧焊接技术在薄壁零件的精细加工领域正受到越来越多的重视与应用，本文简要介绍了微束等离子焊接技术及其特点。

abstract： micro-plasma arc welding technology is playing an increasingly important role in the fine processing of thin-walled parts. this paper briefly introducesmicro-plasma arc welding technology and its characteristics. 关键词：微束等离子焊接；非转移弧；转移弧key words： micro-plasma arc welding；non-transferred arc；transferred arc中图分类号：tg40 文献标识码：a 文章编号：1006-4311（2013）22-0042-021 微束等离子焊接简介当等离子转移弧电流在15a以下时，通常被称为微束等离子弧。

这种电弧功率很小，通常在1kw以下，是进行精密焊接的理想热源之一。

如图1（a）所示的微弧，其电弧直径在1.5mm左右，而长度可达5mm以上。

2 微束等离子焊接特点①能量集中，温度高，焊接速度快。

②弧柱挺直度好，对弧长的变化不敏感，电弧稳定性好。

③焊接质量好，可焊材料多。

④等离子弧具有良好的可控性和调节性。

3 微束等离子电弧特性为了稳定电弧，微束等离子焊接常使用联合型电弧，即非转移弧和转移弧同时存在。

非转移弧电流（in）为2～5a，它可以给转移弧提供良好的导电通道。

它的另一个作用是可以使转移弧的电压减小，这可以明显提高电弧的稳定性，其影响效果见图2。

对于其它焊接方法（如tig焊）来说，当焊接电流低于1a时，电弧就很难稳定了，但微束等离子焊接时，转移弧电流甚至可以降到0.2a，仍然可以稳定地进行焊接。

等离子弧焊接1. 简介等离子弧焊接是一种常用的金属焊接方法，通过利用等离子弧产生高热能量，并利用该能量将金属材料熔化并连接在一起。

它在工业制造和维修领域广泛应用，具有高效率、高质量的焊接效果。

2. 等离子弧的生成等离子弧是由两个电极之间的电火花产生的。

当两个电极之间的电压增加到一定程度时，电流通过空气中的气体分子，将其中的电子激发成等离子体。

这些等离子体在极热的温度下，放出极高的能量，形成等离子弧。

3. 等离子弧焊接的过程等离子弧焊接主要包括以下几个步骤：3.1 准备工作在进行等离子弧焊接之前，需要对工作区域进行清洁和准备工作。

首先，确保焊接面的金属表面干净无污染，并使用砂纸或钢丝刷将其清除。

其次，确定焊接电极和工件的位置和角度，并调整焊接设备的电流和电压设置。

3.2 弧焊接等离子弧焊接的焊接过程类似于其他电弧焊接方法。

在焊接之前，将焊接电极放置在待焊接的工件上，并确保其与工件之间的距离合适。

接下来，通过开启电源，产生弧光和电弧。

焊接电极在高温下熔化，并从中释放出等离子弧能量。

这种高温能量熔化金属表面并形成焊接点。

同时，焊接电极材料也会融化并与工件融合在一起。

焊接完成后，关闭电源，等离子弧消失。

焊接点逐渐冷却，形成强固的焊缝。

4. 等离子弧焊接的优势等离子弧焊接具有以下几个优势：•高效率：等离子弧焊接产生的高热能量可以迅速熔化金属，从而提高焊接速度和效率。

•高质量：由于等离子弧焊接的高热能量，焊接点通常具有较高的强度和质量。

•适用范围广：等离子弧焊接适用于各种金属材料的焊接，包括钢、铝、铜等。

•灵活性：等离子弧焊接可用于焊接不同形状和尺寸的工件，具有较高的适应性。

5. 应用领域等离子弧焊接在以下领域得到广泛应用：•车辆制造：汽车、火车等车辆的焊接加工。

•石油化工：石油、化工设备的焊接和修复。

•船舶制造：船舶的焊接、补焊和维修。

•金属结构：建筑结构、桥梁等金属结构的焊接。

6. 结论等离子弧焊接是一种高效率、高质量的金属焊接方法，通过利用等离子弧产生的高热能量，将金属材料熔化并连接在一起。
