电路的暂态分析电路的暂态分析是对电路从一个稳定状态变化到另一个稳定状态时中间经受的过渡状态的分析。
电路中产生暂态过程的缘由是由于电路的接通、断开、短路、电路参数转变等——即换路时，储能元件的能量不能跃变而产生的。
(1)换路定则与电压、电流初始值的确定换路定则用来确定暂态过程中电压、电流的初始值，其理论依据是能量不能跃变。
在换路瞬间储能元件的能量不能跃变，即电感元件的储能不能跃变电容元件的储能不能跃变否则将使功率达到无穷大设t=0为换路瞬间，而以t=0–表示换路前的终了瞬间，t=0+表示换路后的初始瞬间。
则换路定则用公式表示为：电压与电流初始值的确定* 作出t=0–的等效电路，在此电路中，求出和。
* 由换路定则得到和。
* 作出t=0+的等效电路换路前，若储能元件没有储能，则在t=0+的等效电路中，可将电容短路，而将电感元件开路；若储能元件储有能量，则在t=0+的等效电路中，电容可用电压为的抱负电压源代替，电感元件则可用电流为的抱负电流源代替。
*在t=0+的等效电路中，求出待求电压和电流的初始值。
(2)RC电路的响应在t=0时将开关S合到1的位置依据KVL，t≥0 时电路的微分方程为设换路前电容元件已有储能，即，解上述微分方程，得t=RC单位是秒，所以称它为RC电路的时间常数。
这种由外加激励和初始储能共同作用引起的响应，称为RC 电路的全响应。
若换路前电容元件没有储能，即，则初始储能为零，由外加电源产生的响应，称为RC电路的零状态响应。
uC随时间变化曲线时间常数t=RC，当t=t时，uC= 63.2%UuC由初始值零按指数规律向稳态值增长，电路中其他各量要详细分析才能确定。
若在t=0 时将开关S由1合到2的位置，如下图。
这时电路中外加激励为零，电路的响应由电容的初始储能引起的，故常称为RC 电路的零输入响应。
电容两端的电压uC由初始值U0向稳态值零衰减，这是电容的放电过程，其随时间变化表达式为在零输入响应电路中各电量均由初始值按指数规律向稳态值零衰减。

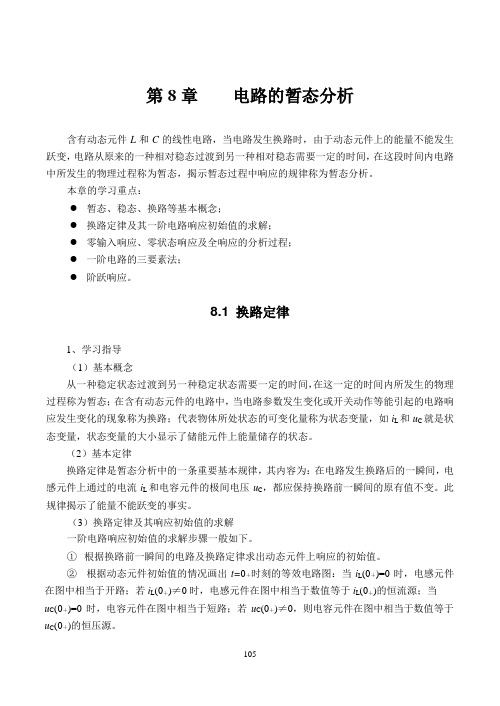

第8章电路的暂态分析含有动态元件L和C的线性电路，当电路发生换路时，由于动态元件上的能量不能发生跃变，电路从原来的一种相对稳态过渡到另一种相对稳态需要一定的时间，在这段时间内电路中所发生的物理过程称为暂态，揭示暂态过程中响应的规律称为暂态分析。
本章的学习重点：●暂态、稳态、换路等基本概念；●换路定律及其一阶电路响应初始值的求解；●零输入响应、零状态响应及全响应的分析过程；●一阶电路的三要素法；●阶跃响应。
8.1 换路定律1、学习指导（1）基本概念从一种稳定状态过渡到另一种稳定状态需要一定的时间，在这一定的时间内所发生的物理过程称为暂态；在含有动态元件的电路中，当电路参数发生变化或开关动作等能引起的电路响应发生变化的现象称为换路；代表物体所处状态的可变化量称为状态变量，如i L和u C就是状态变量，状态变量的大小显示了储能元件上能量储存的状态。
（2）基本定律换路定律是暂态分析中的一条重要基本规律，其内容为：在电路发生换路后的一瞬间，电感元件上通过的电流i L和电容元件的极间电压u C，都应保持换路前一瞬间的原有值不变。
此规律揭示了能量不能跃变的事实。
（3）换路定律及其响应初始值的求解一阶电路响应初始值的求解步骤一般如下。
①根据换路前一瞬间的电路及换路定律求出动态元件上响应的初始值。
②根据动态元件初始值的情况画出t=0＋时刻的等效电路图：当i L(0＋)=0时，电感元件在图中相当于开路；若i L(0＋)≠0时，电感元件在图中相当于数值等于i L(0＋)的恒流源；当u C(0＋)=0时，电容元件在图中相当于短路；若u C(0＋)≠0，则电容元件在图中相当于数值等于u C(0＋)的恒压源。
105106根据t = 0＋时的等效电路图，求出各待求响应的初始值。
2、学习检验结果解析（1）何谓暂态？何谓稳态？您能说出多少实际生活中存在的过渡过程现象？解析：在含有动态元件电容的电路中，电容未充电，原始储能为零时是一种稳态，电容充电完毕，储能等于某一数值时也是一种稳态。
电路的暂态分析电路的暂态分析指的是对电路在瞬间输入或变化时的瞬态响应进行分析。
在电路设计、故障诊断等领域都有着广泛的应用。
本文将从理论模型、暂态响应的特点以及常见的分析方法三个方面来介绍电路的暂态分析。
理论模型在进行电路的暂态分析前，需要先建立电路的理论模型。
这包括对电路的电学特性进行建模以及对电路元件的特性进行分析。
电学特性模型电路的电学特性主要包括电阻、电容、电感等基本元件的特性。
其中，电阻和电容的特性模型比较简单，可以用欧姆定律和电容充放电公式进行描述。
而对于电感元件，需要利用基尔霍夫电压定律以及利用长度为l的线圈的感性L和匝数n之间的关系公式来进行描述。
在建立电路理论模型时，还需要考虑电源特性以及信号源电压的特性。
其中，电源特性可以用理想电压源或者理想电流源进行模拟；而对于实际应用中的非理想电源，需要通过实验或者仿真获取其精确的电源特性。
元件特性分析在进行电路暂态分析时，还需要考虑不同元件的特性。
例如，对于电容元件，如果其充放电速度过快，可能会导致电容器击穿或者损坏。
而对于电感元件，由于其自身存在的电感作用，可能会对电路的瞬态响应产生影响。
因此，在电路模型建立时，需要充分考虑每个元件的特性，以便更准确地描述和分析电路。
暂态响应的特点对于电路来说，其暂态响应有着以下几个特点：瞬时响应在电路遭受瞬间输入或变化时，电路会出现瞬时响应。
在瞬间输入或变化后，电路各元件的电压和电流瞬间变化，并在一定时间内达到最终稳定状态。
频率响应与频率响应不同的是，瞬态响应表示电路在瞬间输入或变化后的响应。
在瞬间输入或变化后，电路会出现瞬变，一般在几个时间常数内达到最终稳态。
这个过程可以看做是一个低通滤波器，对于高频信号的衰减比较快。
强迫响应强迫响应是指电路的强制响应，是由于电路中有源元件的作用产生的响应。
强迫响应是由电路中的输入信号和有源元件共同确定的。
常见的分析方法在进行电路暂态响应的分析时，有多种方法可供选择。
第六章一阶电路暂态分析一、教学基本要求1、掌握动态电路的特点、电路初始值的求法、零输入响应、零状态响应、全响应、阶跃响应、冲激响应的概念和物理意义。
2、会计算和分析一阶动态电路，包括三种方法：⑴全响应＝零状态响应＋零输入响应；⑵全响应＝暂态响应＋稳态响应；⑶“三要素”法。
二、教学重点与难点1. 教学重点：(1). 动态电路方程的建立和动态电路初始值的确定；(2). 一阶电路时间常数的概念；(3). 一阶电路的零输入响应和零状态响应；(4). 求解一阶电路的三要素方法；(5). 自由分量和强制分量、暂态分量和稳态分量的概念；2．教学难点: (1). 应用基尔霍夫定律和电感、电容的元件特性建立动态电路方程。
(2).电路初始条件的概念和确定方法。
三、本章与其它章节的联系：本章讨论的仍是线性电路，因此前面讨论的线性电路的分析方法和定理全部可以用于本章的分析中。
第9章讨论的线性电路的正弦稳态响应就是动态电路在正弦激励下的稳态分量的求解。
四、学时安排总学时：6五、教学内容§6.1 动态电路的方程及其初始条件1.动态电路含有动态元件电容和电感的电路称动态电路。
由于动态元件是储能元件，其VCR 是对时间变量t 的微分和积分关系，因此动态电路的特点是：当电路状态发生改变时（换路）需要经历一个变化过程才能达到新的稳定状态。
这个变化过程称为电路的过渡过程。
下面看一下电阻电路、电容电路和电感电路在换路时的表现。
1）电阻电路图6.1 （a）（b）图6.1（a）所示的电阻电路在t =0 时合上开关，电路中的参数发生了变化。
电流i 随时间的变化情况如图6.1（b）所示，显然电流从t＜0时的稳定状态直接进入t＞0 后的稳定状态。
说明纯电阻电路在换路时没有过渡期。
2）电容电路图6.2 （a）（b）图6.2 （c）图6.2(a)所示的电容和电阻组成的电路在开关未动作前，电路处于稳定状态，电流i 和电容电压满足：i=0，u C=0。
