电力系统暂态分析(第五章习题答案)

电力系统稳态分析(陈珩)-作业答案第一章电力系统的基本概念1．思考题、习题1-1．电力网、电力系统和动力系统的定义是什么？答：由变压器、电力线路等变换、输送、分配电能设备所组成的网络称为电力网。

把生产、输送、分配和消费电能的各种电气设备连接在一起组成的整体称为电力系统。

发电厂的动力部分和电力系统合在一起称为动力系统。

1-2．对电力系统运行的基本要求是什么？答：（1）保证可靠地的持续供电（2）保证良好的电能质量（3）保证系统运行的经济性。

（4）环保性。

1-3．何为电力系统的中性点？其运行方式如何？它们有什么特点？我国电力系统中性点运行情况如何？答：星型连接的变压器或发电机的中性点就是电力系统的中性点。

中性点的运行方式有直接接地和不接地以及中性点经消弧线圈接地。

直接接地供电可靠性低。

系统中一相接地，接地相电流很大，必须迅速切除接地相甚至三相。

不接地供电可靠性高，对绝缘水平的要求也高。

系统中一相接地时，接地相电流不大，但非接地相对地电压升高为线电压。

我国110kV及以上的系统中性点直接接地，60kV 及以下系统中性点不接地。

1-4．中性点不接地的电力系统发生单相接地故障时，各相对地电压有什么变化？单相接地电流的性质如何？怎样计算？中性点不接地的电力系统发生单相接地故障时，接地相电压为0，3即升高为线电压。

单项接地电流为容性。

接地相的对地电容电流应为其它两非接地相电容电流之和，其幅值为3相对地电容电流的3倍。

（可画向量图来解释）1-5．消弧线圈的工作原理是什么？补偿方式有哪些？电力系统一般采用哪种补偿方式？为什么？消弧线圈就是电抗线圈。

中性点不接地系统中一相接地时，接地点的接地相电流属容性电流，通过装消弧线圈，接地点的接地相电流中增加了一个感性分量，它和容性电流分量相抵消，减小接地点的电流。

使电弧易于熄灭，提高了供电可靠性。

补偿方式有欠补偿和过补偿，欠补偿就是感性电流小于容性电流的补偿方式，过补偿就是感性电流大于容性电流的补偿方式。

电力系统暂态分析习题答案电力系统暂态分析习题答案电力系统暂态分析是电力系统工程中的一个重要环节，它涉及到电力系统在短时间内发生的暂态过程，如短路故障、开关操作等。

通过对电力系统暂态分析习题的解答，我们可以更好地理解和掌握电力系统的暂态行为。

一、短路故障分析1. 问题描述：一台发电机在运行过程中发生了短路故障，其短路电流为10kA，短路电压为0.1pu。

求短路电阻和短路电抗的值。

解答：根据短路电流和短路电压的定义，我们可以得到以下公式：短路电流 = 短路电压 / (短路电阻 + j短路电抗)代入已知值，得到：10kA = 0.1pu / (短路电阻 + j短路电抗)通过复数的运算，我们可以将上式转化为实部和虚部相等的两个方程：0.1 / (短路电阻^2 + 短路电抗^2) = 100 = 0.1 / (短路电阻^2 + 短路电抗^2)解方程组，得到短路电阻的值为0.01 pu，短路电抗的值为0。

2. 问题描述：一台发电机在运行过程中发生了短路故障，其短路电流为20kA，短路电压为0.2pu。

已知短路电抗为0.1 pu，求短路电阻的值。

解答：同样地，根据短路电流和短路电压的定义，我们可以得到以下公式：20kA = 0.2pu / (短路电阻 + j0.1pu)通过复数的运算，我们可以将上式转化为实部和虚部相等的两个方程：0.2 / (短路电阻^2 + 0.1^2) = 200 = 0.2 / (短路电阻^2 + 0.1^2)解方程组，得到短路电阻的值为0.01 pu。

二、暂态过程分析1. 问题描述：一台发电机在运行过程中突然断开负荷，导致发电机电压下降。

已知发电机的额定电压为1pu，负荷功率因数为0.8，负荷电流为0.5pu。

求负荷断开后的发电机电压。

解答：根据功率的定义，我们可以得到以下公式：发电机电压 = 负荷电流 * 发电机电压 * 负荷功率因数代入已知值，得到：发电机电压 = 0.5pu * 1pu * 0.8解方程，得到负荷断开后的发电机电压为0.4pu。

电力系统暂态分析(第三版） 李光琦 习题解答第一章 电力系统分析基础知识1-2-1 对例1-2，取kV 1102=B U ，MVA S B 30=,用准确和近似计算法计算参数标幺值。

解：①准确计算法：选取第二段为基本段，取kV 1102=B U ，MVA S B 30=，则其余两段的电压基准值分别为：9.5kV kV 1101215.10211=⨯==B B U k U kV 6.66.6110110223===k U U B B 电流基准值：kA U S I B B B 8.15.9330311=⨯==kA U S I B B B 16.0110330322=⨯==各元件的电抗标幺值分别为：发电机：32.05.930305.1026.0221=⨯⨯=*x 变压器1T ：222121300.1050.12111031.5x *=⨯⨯= 输电线路：079.011030804.023=⨯⨯=*x 变压器2T ：21.01103015110105.02224=⨯⨯=*x 电抗器：4.03.062.26.6605.05=⨯⨯=*x 电缆线路：14.06.6305.208.026=⨯⨯=*x 电源电动势标幺值：16.15.911==*E ②近似算法：取MVA S B 30=，各段电压电流基准值分别为：kV U B 5.101=，kA I B 65.15.103301=⨯=kV U B 1152=，kA I B 15.01153301=⨯=kV U B 3.63=，kA I B 75.23.63301=⨯=各元件电抗标幺值：发电机：26.05.1030305.1026.0221=⨯⨯=*x 变压器1T ：11.05.3130115121105.0222=⨯⨯=*x 输电线路：073.011530804.023=⨯⨯=*x 变压器2T ：21.01530115115105.0224=⨯⨯=*x 电抗器：44.03.075.23.6605.05=⨯⨯=*x 电缆线路：151.03.6305.208.026=⨯⨯=*x电源电动势标幺值：05.15.1011==*E1-3-1 在例1-4中，若6.3kV 母线的三相电压为： )cos(3.62αω+⨯=t U s a)120cos(3.62ο-+⨯=αωt U s a)120cos(3.62ο++⨯=αωt U s a在空载情况下f 点突然三相短路，设突然三相短路时ο30=α。

电力系统暂态分析参考答案电力系统暂态分析参考答案电力系统暂态分析是电力工程中重要的一部分，它主要研究电力系统在突发故障或者其他异常情况下的动态响应过程。

通过对电力系统暂态分析的研究，可以有效地评估电力系统的稳定性和可靠性，并为系统的设计和运行提供参考。

暂态分析的基本原理是基于电力系统的动态方程和电力设备的特性方程，通过求解这些方程来分析电力系统的暂态响应。

在暂态分析中，常见的故障包括短路故障、断路器故障等。

这些故障会导致电力系统中的电流、电压等参数发生突变，进而影响系统的稳定性和可靠性。

在进行暂态分析时，首先需要建立电力系统的数学模型。

这个模型包括电力系统的拓扑结构、电力设备的参数、负荷特性等。

通过建立准确的数学模型，可以更准确地预测电力系统的暂态响应。

接下来，需要对电力系统的故障进行模拟。

通过模拟故障，可以得到故障时刻电力系统中各个节点的电流、电压等参数。

这些参数是进行暂态分析的基础。

在得到故障时刻的参数后，可以利用数值计算方法求解电力系统的动态方程和设备的特性方程。

常见的数值计算方法包括龙格-库塔法、改进的欧拉法等。

这些方法可以有效地求解电力系统的动态响应。

通过求解动态方程和特性方程，可以得到电力系统的暂态响应。

这个响应包括电流、电压的变化曲线等。

通过观察暂态响应，可以评估电力系统的稳定性和可靠性，并进行相应的优化设计。

除了数值计算方法，还可以利用仿真软件进行暂态分析。

常见的仿真软件包括PSCAD、EMTP等。

这些软件可以通过建立电力系统的模型，模拟电力系统的暂态响应。

通过仿真软件，可以更直观地观察电力系统的暂态响应，并进行相应的优化设计。

电力系统暂态分析在电力工程中具有重要的应用价值。

它可以帮助工程师评估电力系统的稳定性和可靠性，指导电力系统的设计和运行。

同时，电力系统暂态分析也是电力系统保护和控制的基础，可以帮助工程师设计和优化电力系统的保护装置和控制策略。

总之，电力系统暂态分析是电力工程中重要的一部分。

电力系统暂态分析李光琦 习题答案 第一章 电力系统分析基础知识1-2-1 对例1-2，取kV 1102=B U ，MVA S B30=,用准确和近似计算法计算参数标幺值。

解：①准确计算法：选取第二段为基本段，取kV 1102=B U ，MVA S B30=，则其余两段的电压基准值分别为：9.5kV kV 1101215.10211=⨯==B B U k UkV 6.66.6110110223===k U U B B 电流基准值：kA U S I B B B 8.15.9330311=⨯==kA U S I B B B 16.0110330322=⨯==各元件的电抗标幺值分别为： 发电机：32.05.930305.1026.0221=⨯⨯=*x 变压器1T ：121.05.3130110121105.02222=⨯⨯=*x输电线路：079.011030804.023=⨯⨯=*x 变压器2T ：21.01103015110105.02224=⨯⨯=*x电抗器：4.03.062.26.6605.05=⨯⨯=*x电缆线路：14.06.6305.208.026=⨯⨯=*x电源电动势标幺值：16.15.911==*E②近似算法：取MVA S B30=，各段电压电流基准值分别为：kV U B 5.101=，kA I B 65.15.103301=⨯=kVU B 1152=，kAIB 15.01153301=⨯=kVU B 3.63=，kA IB 75.23.63301=⨯=各元件电抗标幺值： 发电机：26.05.1030305.1026.0221=⨯⨯=*x 变压器1T ：11.05.3130115121105.0222=⨯⨯=*x输电线路：073.011530804.023=⨯⨯=*x变压器2T ：21.01530115115105.0224=⨯⨯=*x电抗器：44.03.075.23.6605.05=⨯⨯=*x电缆线路：151.03.6305.208.026=⨯⨯=*x电源电动势标幺值：05.15.1011==*E发电机：32.05.930305.1026.0221=⨯⨯=*x 变压器1T ：121.05.3130110121105.02222=⨯⨯=*x输电线路：079.011030804.023=⨯⨯=*x 变压器2T ：21.01103015110105.02224=⨯⨯=*x电抗器：4.03.062.26.6605.05=⨯⨯=*x电缆线路：14.06.6305.208.026=⨯⨯=*x电源电动势标幺值：16.15.911==*E1-3-1 在例1-4中，若母线的三相电压为：)cos(3.62αω+⨯=t U sa)120cos(3.62ο-+⨯=αωt U s a)120cos(3.62ο++⨯=αωt U sa在空载情况下f 点突然三相短路，设突然三相短路时ο30=α。

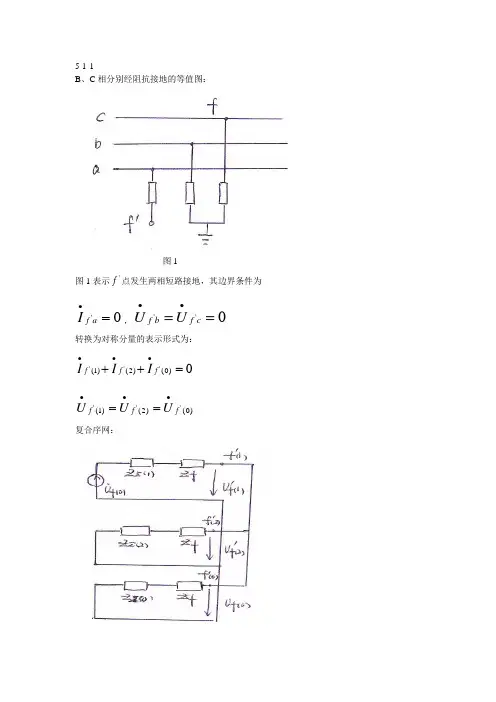

B 、C 相分别经阻抗接地的等值图：图1图1表示'f 点发生两相短路接地，其边界条件为 '0f a I ∙=，''0f b f c U U ∙∙==转换为对称分量的表示形式为：'''(1)(2)(0)0f f f I I I ∙∙∙++='''(1)(2)(0)f f f U U U ∙∙∙==复合序网：将f x 看做负载，则可以得到等值图：其中由于线路中无其他中性点接地，则(0)X ∑为无穷大'(2)(2)//0.5f x x x ∑∑== '(0)1f x x ∑==(1)(2)(0)''(1)(2)(0)0.625//()f f f f f U I I I x x x x ∙∙∙∙∑∑∑====++ (1)(2)(0)a f b f c f I I I T I I I ∙∙∙∙∙∙⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦5-1-3121110.250.2G T l x x x x x λ==++=+0000.050.6T l x x x λ=+=+所以120120012001110111[()][(]a a a a ka l l l l l a a a ka l a l l l a ka l a l U U I x I x I x x x U I I I I x x x x U I I x x λλλλλ∙∙∙∙∙∙∙∙∙∙∙∙∙=+++-=++++-=++同理，0111[]l l b bkb b l l x x U U I I x x λ∙∙∙∙-=++ 0111[]l l c c kc c l l x x U U I I x x λ∙∙∙∙-=++ （1）单相（A ）接地故障03a I I ∙∙=，0ka U =011011[]33l l a ka a a l a x x U U I I x x I λλ∙∙∙∙∙-=++=∙则3a z λ=由于B 、C 正常工作，关系曲线：（2）两相（B 、C ）接地短路0kb kc U U ==111b c f f I I k I === 2011220f f x I I k I x x =-=+所以012111[1]l l b b l x x k U I x k x λ-=+012111[1]l l c c l x x k U I x k x λ-=+012111[1]l l b c l x x k z z x k x λ-==+（3）两相短路kb kc U U =00f I =则1112b b b kb b l l U U I x U I x λλ=+=+，1112c c ckc c l l U U I x U I x λλ=+=+ 112b c l z z x λ==（4）三相短路5-2-1（1）用对称分量法根据两相接地的边界条件知星型侧三序电流如图1所示，经过正负序转不同相位后得三角形侧线电流相量图如图2所示，其中b c f I I I ∙∙∙=-=。

第一章 电力系统分析基础知识1-2-1 对例1-2，取kV 1102=B U ，MVA S B 30=,用准确和近似计算法计算参数标幺值。

解：①准确计算法：选取第二段为基本段，取kV 1102=B U ，MVA S B 30=，则其余两段的电压基准值分别为：9.5kV kV 1101215.10211=⨯==B B U k U kV 6.66.6110110223===k U U B B 电流基准值：kA U S I B B B 8.15.9330311=⨯==kA U S I B B B 16.0110330322=⨯==各元件的电抗标幺值分别为：发电机：32.05.930305.1026.0221=⨯⨯=*x 变压器1T ：121.05.3130110121105.02222=⨯⨯=*x 输电线路：079.011030804.023=⨯⨯=*x 变压器2T ：21.01103015110105.02224=⨯⨯=*x 电抗器：4.03.062.26.6605.05=⨯⨯=*x 电缆线路：14.06.6305.208.026=⨯⨯=*x 电源电动势标幺值：16.15.911==*E ②近似算法：取MVA S B 30=，各段电压电流基准值分别为：kV U B 5.101=，kA I B 65.15.103301=⨯=kV U B 1152=，kA I B 15.01153301=⨯=kV U B 3.63=，kA I B 75.23.63301=⨯=各元件电抗标幺值：发电机：26.05.1030305.1026.0221=⨯⨯=*x 变压器1T ：11.05.3130115121105.0222=⨯⨯=*x 输电线路：073.011530804.023=⨯⨯=*x 变压器2T ：21.01530115115105.0224=⨯⨯=*x 电抗器：44.03.075.23.6605.05=⨯⨯=*x 电缆线路：151.03.6305.208.026=⨯⨯=*x 电源电动势标幺值：05.15.1011==*E发电机：32.05.930305.1026.0221=⨯⨯=*x 变压器1T ：121.05.3130110121105.02222=⨯⨯=*x 输电线路：079.011030804.023=⨯⨯=*x 变压器2T ：21.01103015110105.02224=⨯⨯=*x 电抗器：4.03.062.26.6605.05=⨯⨯=*x 电缆线路：14.06.6305.208.026=⨯⨯=*x 电源电动势标幺值：16.15.911==*E 1-3-1 在例1-4中，若6.3kV 母线的三相电压为：)c o s (3.62αω+⨯=t U s a)120cos(3.62 -+⨯=αωt U s a)120cos(3.62 ++⨯=αωt U s a在空载情况下f 点突然三相短路，设突然三相短路时30=α。

第一章1-2-1 对例1-2，取kV 1102=B U ，MVA S B 30=,用准确和近似计算法计算参数标幺值。

解：①准确计算法：选取第二段为基本段，取kV 1102=B U ，MVA S B 30=，则其余两段的电压基准值分别为：9.5kV kV 1101215.10211=⨯==B B U k U kV6.66.6110110223===k U U B B 电流基准值：kA U S I B B B 8.15.9330311=⨯==kA U S I B B B 16.0110330322=⨯==3 2.62B I kA ===各元件的电抗标幺值分别为：发电机：32.05.930305.1026.0221=⨯⨯=*x变压器1T ：121.05.3130110121105.02222=⨯⨯=*x输电线路：079.011030804.023=⨯⨯=*x 变压器2T ：21.01103015110105.02224=⨯⨯=*x电抗器： 4.03.062.26.6605.05=⨯⨯=*x 电缆线路：14.06.6305.208.026=⨯⨯=*x 电源电动势标幺值： 16.15.911==*E ②近似算法：取MVA S B 30=，各段电压电流基准值分别为：kV U B 5.101=，kA I B 65.15.103301=⨯=kV UB 1152=，20.15B I kA ==kV UB 3.63=，3 2.75B I kA ==各元件电抗标幺值：发电机：26.05.1030305.1026.0221=⨯⨯=*x变压器1T ： 2300.1050.131.5x *=⨯= 输电线路： 073.011530804.023=⨯⨯=*x 变压器2T ： 4300.1050.2115x *=⨯= 电抗器： 44.03.075.23.6605.05=⨯⨯=*x 电缆线路：151.03.6305.208.026=⨯⨯=*x 电源电动势标幺值： 05.15.1011==*E 习题2 解：（1）准确计算：3(110)115B B U U kV ==322220115209.1121B B U U kV k ==⨯= 312122010.51159.1121242B B U U kV k k ==⨯⨯= 各段的电流基准值为：114.0B I kA ===20.6B I kA ===3 1.1B I kA ===各元件的电抗标幺值分别为：发电机：21210.52200.300.292400.89.1x *=⨯⨯=变压器1T ：222210.52200.140.143009.1x *=⨯⨯=输电线路：322200.422300.49209.1x *=⨯⨯= 变压器2T ：24222202200.140.12280209.1x *=⨯⨯= (2) 近似算法：kV UB 5.101=，112.10B I kA ==2231B U kV =，20.55B I kA ==3121B U kV =，3 1.05B I kA ==各元件电抗标幺值：发电机：12200.300.22240/0.8x *=⨯=变压器1T ： 22200.140.10300x *=⨯= 输电线路：322200.422300.40231x *=⨯⨯=变压器2T ： 42200.140.11280x *=⨯= 习题3 要点：以下摘自《国家电网公司电力系统安全稳定计算规定》：暂态稳定是指电力系统受到大扰动后，各同步电机保持同步运行并过渡到新的或恢复到原来稳态运行方式的能力，通常指保持第一、第二摇摆不失步的功角稳定，是电力系统功角稳定的一种形式。

第五章思考题及习题答案5-1什么是电力系统的有功功率备用容量？为什么要设置备用容量？答：系统的电源容量超出发电厂发出的有功功率的总和的部分，称为系统的备用容量。

系统设置有功功率备用容量为了满足频率调整的需要，以保证在发电、供电设备发生故障或检修时，以及系统负荷增加时，系统仍有足够的发电容量向用户供电，保证电力系统在额定频率下达到有功平衡。

5-2 电力系统频率偏移过大的影响有哪些？答：频率偏移过大时，主要有以下影响：（1）电动机的转速和输出功率随之变化，会严重地影响产品的质量。

（2）会影响各种电子设备工作的精确性。

（3）对电力系统的正常运行影响很大。

对汽轮发电机叶片都有不良影响；电厂用的许多机械如水泵、风机等在频率降低时都要减小出力，因而影响发电设备的正常运行，使整个发电厂的有功出力减小，从而导致系统频率的进一步下降；频率降低时，异步电动机和变压器的励磁电流增大，为了不超越温升限额，不得不降低发电机的发出功率；频率降低时，系统中的无功功率负荷将增大，无功功率损耗增加，这些都会给电力系统无功平衡和电压调整增加困难。

总之，由于所有设备都是按系统额定频率设计的，系统频率质量的下降将影响各行各业。

而频率过低时，甚至会使整个系统瓦解，造成大面积停电。

5-3 什么是电力系统负荷的有功功率—静态频率特性？何为有功功率负荷的频率调节效应？K的大小与哪些因素有关？L答：系统处于运行稳定时，系统中有功负荷随频率的变化特性称为负荷的有功功率—静态频率特性。

当系统有功平衡破坏而引起频率变化时，系统负荷也参与对频率的调节（当频率变化时，系统中的有功功率负荷也将发生变化），这种特性有助于系统中的有功功率在新的频率下重新达到平衡，这种现象称为负荷的频率调节效应。

K的数值取决于全电力系统各类负荷的比重。

L5-4什么是电力系统发电机组的有功功率—静态频率特性？何为发电机组的单位调节功率？K的大小与哪些因素有关？G答：发电机输出的有功功率与频率之间的关系称为发电机组的有功功率一频率静态特性。

电力系统暂态分析部分习题答案(参考)第一章 电力系统故障分析的基本知识1-2、发电机F1和F2具有相同的容量，它们的额定电压分别为6.3kV 和10.5kV ，若以它们的额定值为基本条件的发电机电抗的标么值是相同的，问这两个发电机电抗的欧姆值的比值是多少？ 解：X G1*(N)＝X G1*S N1/U N12 X G2*(N)＝X G2*S N2/U N22∵X G1*(N)＝X G2*(N) ∴X G1*S N1/U N12＝X G2*S N2/U N22 故：X G1/ X G2＝U N12/ U N22＝6.32/10.52＝0.36 1-4、求：①准确计算各元件电抗的标么值，基本段取I 段U BI ＝10.5kV 。

②工程近似计算各元件电抗的标么值，S B ＝100MVA 。

解：① 精确计算法U BI ＝10.5kV S B ＝100MVA U BII ＝5.101215.10⨯＝10.5kV U BIII ＝1106.65.101215.10⨯⨯＝7.26kV T50MV A 10.5kV X d ’’=0.1560MV A 10.5kV/121kV U k %=10.5 0.4Ω/km 100km30MV A110kV/6.6kV U k %=10.53.05010015.0''*=⨯=d X 175.05.10100605.101005.1022*1=⨯⨯=T X 273.01211001004.02*=⨯⨯=L X 289.0121100301101005.1022*2=⨯⨯=T X ② 近似计算法U B ＝U av S B ＝100MVA3.05010015.0''*=⨯=d X 175.0601001005.10*1=⨯=T X 302.01151001004.02*=⨯⨯=L X 35.0301001005.10*2=⨯=T X 1-5、某一线路上安装一台Xk%＝5的电抗器，其额定电流为150A ，额定电压为6kV ，若另一台额定电流为300A 、额定电压为10kV 的电抗器来代替它，并要求保持线路的电抗欧姆值不变，问这台电抗器的电抗百分数值应是多少？解：∵2221113100%3100%N N R N N R R I UX I U X X ⨯=⨯=∴61503001065%%122112=⨯⨯=⨯⨯=N N N N R R I I U U X X1-12、 (1) 若短路前空载，计算短路电流的周期分量及短路电流最大有效值；(2) 若A 相非周期分量电流的初值为零及最大时，计算相应的B 、C 相非周期分量电流的初始值；(3) 若短路前变压器满负荷运行，功率因数为0.9（低压侧），计算最大非周期分量电流的初始值，并与空载时短路比较。

电力系统暂态分析第三版习题答案第一章 电力系统分析基础知识 1-2-1 对例1-2，取kV1102=B U，MVASB30=,用准确和近似计算法计算参数标幺值。

解：①准确计算法： 选取第二段为基本段，取kV1102=B U，MVASB30=，则其余两段的电压基准值分别为：9.5kV kV 1101215.10211=⨯==B B U k U kV 6.66.6110110223===k U U B B电流基准值：kA U S I B B B 8.15.9330311=⨯==kA U S I B B B 16.0110330322=⨯==各元件的电抗标幺值分别为：发电机：32.05.930305.1026.0221=⨯⨯=*x 变压器1T ：121.05.3130110121105.02222=⨯⨯=*x输电线路：079.011030804.023=⨯⨯=*x 变压器2T ：21.01103015110105.02224=⨯⨯=*x电抗器：4.03.062.26.6605.05=⨯⨯=*x电缆线路：14.06.6305.208.026=⨯⨯=*x电源电动势标幺值：16.15.911==*E②近似算法： 取MVASB30=，各段电压电流基准值分别为：kVU B 5.101=，kAI B 65.15.103301=⨯=kV U B 1152=，kAIB 15.01153301=⨯=kVU B 3.63=，kA IB 75.23.63301=⨯=各元件电抗标幺值： 发电机：26.05.1030305.1026.0221=⨯⨯=*x 变压器1T ：11.05.3130115121105.0222=⨯⨯=*x输电线路：073.011530804.023=⨯⨯=*x 变压器2T ：21.01530115115105.0224=⨯⨯=*x电抗器：44.03.075.23.6605.05=⨯⨯=*x电缆线路：151.03.6305.208.026=⨯⨯=*x电源电动势标幺值：05.15.1011==*E发电机：32.05.930305.1026.0221=⨯⨯=*x 变压器1T ：121.05.3130110121105.02222=⨯⨯=*x输电线路：079.011030804.023=⨯⨯=*x 变压器2T ：21.01103015110105.02224=⨯⨯=*x电抗器：4.03.062.26.6605.05=⨯⨯=*x电缆线路：14.06.6305.208.026=⨯⨯=*x电源电动势标幺值：16.15.911==*E1-3-1 在例1-4中，若6.3kV 母线的三相电压为： )cos(3.62αω+⨯=t Us a)120cos(3.62 -+⨯=αωt Us a)120cos(3.62 ++⨯=αωt U s a在空载情况下f 点突然三相短路，设突然三相短路时30=α。

电力系统分析目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析,研究的内容分为两类,一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1—1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的?1—3 我国电网的电压等级有哪些？1—4 标出图1—4电力系统中各元件的额定电压。

1—5 请回答如图1－5所示电力系统中的二个问题:⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。

⑵ 当变压器1T 在+2。

5％抽头处工作，2T 在主抽头处工作，3T 在-2。

5%抽头处工作时，求这些变压器的实际变比。

1-6 图1—6中已标明各级电网的电压等级.试标出图中发电机和电动机的额定电压及变压器的额定变比。

1-7 电力系统结线如图1—7所示，电网各级电压示于图中.试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。

⑵设变压器1T 工作于+2。

5％抽头， 2T 工作于主抽头，3T 工作于—5%抽头，求这些变压器的实际变比。

习题1-4图1-8 比较两种接地方式的优缺点，分析其适用范围.1-9 什么叫三相系统中性点位移?它在什么情况下发生？中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍?1—10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？ 1—11 什么叫分裂导线、扩径导线？为什么要用这种导线？1-12 架空线为什么要换位？规程规定，架空线长于多少公里就应进行换位？1—13 架空线的电压在35kV 以上应该用悬式绝缘子,如采用X —4。

第一章 1-2-1 对例1-2，取kV 1102=B U，MVA S B 30=,用准确和近似计算法计算参数标幺值。

解：①准确计算法：选取第二段为基本段，取kV 1102=B U ，MVA S B 30=，则其余两段的电压基准值分别为：9.5kV kV 1101215.10211=⨯==B B U k U kV6.66.6110110223===k U U B B 电流基准值：kA U S I B B B 8.15.9330311=⨯==kA U S I B B B 16.0110330322=⨯==3 2.62B I kA ===各元件的电抗标幺值分别为： 发电机：32.05.930305.1026.0221=⨯⨯=*x变压器1T ：121.05.3130110121105.02222=⨯⨯=*x输电线路：079.011030804.023=⨯⨯=*x 变压器2T ：21.01103015110105.02224=⨯⨯=*x电抗器：4.03.062.26.6605.05=⨯⨯=*x 电缆线路：14.06.6305.208.026=⨯⨯=*x电源电动势标幺值： 16.15.911==*E ②近似算法：取MVA S B 30=，各段电压电流基准值分别为：kV U B 5.101=，kA I B 65.15.103301=⨯=kV U B 1152=，20.15B I kA ==kV U B 3.63=，3 2.75B I kA ==各元件电抗标幺值： 发电机：26.05.1030305.1026.0221=⨯⨯=*x变压器1T ：2300.1050.131.5x *=⨯= 输电线路： 073.011530804.023=⨯⨯=*x变压器2T ： 4300.1050.2115x *=⨯=电抗器： 44.03.075.23.6605.05=⨯⨯=*x电缆线路： 151.03.6305.208.026=⨯⨯=*x电源电动势标幺值： 05.15.1011==*E习题2解：（1）准确计算：3(110)115B B U U kV ==322220115209.1121B B U U kV k ==⨯= 312122010.51159.1121242B B U U kV k k ==⨯⨯= 各段的电流基准值为：114.0B I kA ===20.6B I kA ===3 1.1B I kA === 各元件的电抗标幺值分别为： 发电机：21210.52200.300.292400.89.1x *=⨯⨯=变压器1T ：222210.52200.140.143009.1x *=⨯⨯=输电线路：322200.422300.49209.1x *=⨯⨯= 变压器2T ：24222202200.140.12280209.1x *=⨯⨯= (2) 近似算法：kV U B 5.101=，112.10B I kA ==2231B U kV =，20.55B I kA ==3121B U kV =，3 1.05B I kA ==各元件电抗标幺值： 发电机：12200.300.22240/0.8x *=⨯=变压器1T ： 22200.140.10300x *=⨯= 输电线路： 322200.422300.40231x *=⨯⨯= 变压器2T ：42200.140.11280x *=⨯=习题3要点：以下摘自《国家电网公司电力系统安全稳定计算规定》：暂态稳定是指电力系统受到大扰动后，各同步电机保持同步运行并过渡到新的或恢复到原来稳态运行方式的能力，通常指保持第一、第二摇摆不失步的功角稳定，是电力系统功角稳定的一种形式。

电力系统暂态分析课后答案【篇一：电力系统暂态分析部分习题答案】ss=txt>第一章电力系统故障分析的基本知识1-2、发电机f1和f2具有相同的容量，它们的额定电压分别为6.3kv和10.5kv，若以它们的额定值为基本条件的发电机电抗的标么值是相同的，问这两个发电机电抗的欧姆值的比值是多少？解：xg1*(n)＝xg1*sn1/un12 xg2*(n)＝xg2*sn2/un22∵xg1*(n)＝xg2*(n) ∴xg1*sn1/un12＝xg2*sn2/un22 故：xg1/ xg2＝un12/ un22＝6.32/10.52＝0.36 1-4、50mva 10.5kvxd’’=0.1530mva110kv/6.6kv uk%=10.5求：①准确计算各元件电抗的标么值，基本段取i段ubi＝10.5kv。

②工程近似计算各元件电抗的标么值，sb＝100mva。

解：①精确计算法ubi＝10.5kv sb＝100mva ubii＝10.5?12110.512110.5＝10.5kv6.6110ubiii＝10.5??＝7.26kvxd*?0.15?10050?0.3xt1*?10.5100?10.5602?10010.52?0.175xl*?0.4?100?1001212?0.273xt2*?10.5100?110302?1001212?0.289②近似计算法ub＝uav sb＝100mvaxd*?0.15?1005010060?0.3xt1*?10.5100??0.175xl*?0.4?100?1001152?0.302xt2*?10.5100?10030?0.351-5、某一线路上安装一台xk%＝5的电抗器，其额定电流为150a，额定电压为6kv，若另一台额定电流为300a、额定电压为10kv的电抗器来代替它，并要求保持线路的电抗欧姆值不变，问这台电抗器的电抗百分数值应是多少？xr1%100un13in1xr2%100un23in2解：∵xr????∴xr2%?xr1%?un1un2?in2in1?5?610?300150?6u|0|=115 kv50km1-12、10mva110kv/11kv uk%=10.5(3)(1) 若短路前空载，计算短路电流的周期分量及短路电流最大有效值；(2) 若a相非周期分量电流的初值为零及最大时，计算相应的b、c 相非周期分量电流的初始值；(3) 若短路前变压器满负荷运行，功率因数为0.9（低压侧），计算最大非周期分量电流的初始值，并与空载时短路比较。

第一章 1-2-1 对例1-2，取kV 1102=B U，MVA S B 30=,用准确和近似计算法计算参数标幺值。

解：①准确计算法：选取第二段为基本段，取kV 1102=B U ，MVA S B 30=，则其余两段的电压基准值分别为：9.5kV kV 1101215.10211=⨯==B B U k U kV6.66.6110110223===k U U B B 电流基准值：kA U S I B B B 8.15.9330311=⨯==kA U S I B B B 16.0110330322=⨯==3 2.62B I kA ===各元件的电抗标幺值分别为： 发电机：32.05.930305.1026.0221=⨯⨯=*x变压器1T ：121.05.3130110121105.02222=⨯⨯=*x输电线路：079.011030804.023=⨯⨯=*x 变压器2T ：21.01103015110105.02224=⨯⨯=*x电抗器： 4.03.062.26.6605.05=⨯⨯=*x 电缆线路：14.06.6305.208.026=⨯⨯=*x电源电动势标幺值：16.15.911==*E ②近似算法：取MVA S B 30=，各段电压电流基准值分别为：kV U B 5.101=，kA I B 65.15.103301=⨯=kV U B 1152=，20.15B I kA ==kV U B 3.63=，3 2.75B I kA ==各元件电抗标幺值： 发电机：26.05.1030305.1026.0221=⨯⨯=*x变压器1T ： 2300.1050.131.5x *=⨯= 输电线路： 073.011530804.023=⨯⨯=*x变压器2T ： 4300.1050.2115x *=⨯=电抗器： 44.03.075.23.6605.05=⨯⨯=*x电缆线路：151.03.6305.208.026=⨯⨯=*x电源电动势标幺值：05.15.1011==*E习题2解：（1）准确计算：3(110)115B B U U kV ==322220115209.1121B B U U kV k ==⨯= 312122010.51159.1121242B B U U kV k k ==⨯⨯= 各段的电流基准值为：114.0B I kA ===20.6B I kA ===3 1.1B I kA === 各元件的电抗标幺值分别为： 发电机：21210.52200.300.292400.89.1x *=⨯⨯=变压器1T ：222210.52200.140.143009.1x *=⨯⨯=输电线路：322200.422300.49209.1x *=⨯⨯= 变压器2T ：24222202200.140.12280209.1x *=⨯⨯= (2) 近似算法：kV U B 5.101=，112.10B I kA ==2231B U kV =，20.55B I kA ==3121B U kV =，3 1.05B I kA ==各元件电抗标幺值： 发电机：12200.300.22240/0.8x *=⨯=变压器1T ： 22200.140.10300x *=⨯= 输电线路： 322200.422300.40231x *=⨯⨯= 变压器2T ：42200.140.11280x *=⨯=习题3要点：以下摘自《国家电网公司电力系统安全稳定计算规定》：2.4.1 暂态稳定是指电力系统受到大扰动后，各同步电机保持同步运行并过渡到新的或恢复到原来稳态运行方式的能力，通常指保持第一、第二摇摆不失步的功角稳定，是电力系统功角稳定的一种形式。

电⼒系统暂态分析的课件以及习题答案全集１－２发电机G 1和G 2具有相同的容量，他们的额定电压分别为 6.3 kV 和 10.5 kV 。
