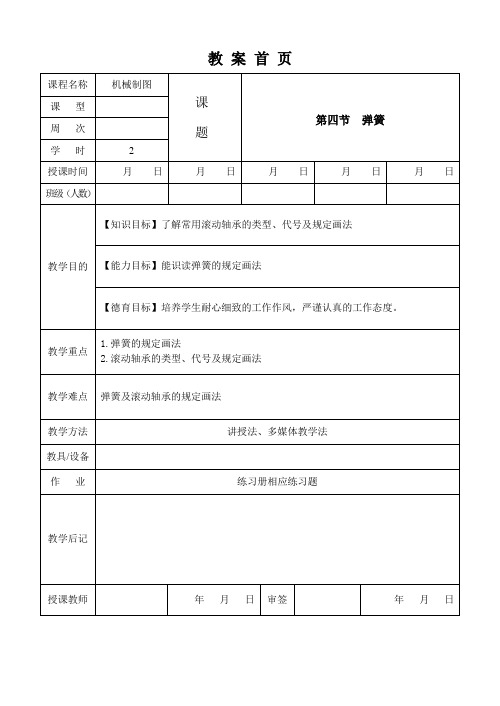

教案首页组织教学1．检查学生出勤情况和学习用具准备情况。
2．安定课堂秩序，集中学生注意力。
授课内容课前准备向心轴承、推力轴承和向心推力轴承各一个，采用实物模型讲解轴承的构造和类型。
一、教学内容1.圆柱螺旋压缩弹簧各部分名称及尺寸计算（1）线径d。
弹簧钢丝直径。
（2）弹簧外径D。
弹簧最大直径。
（3）弹簧内径D1。
弹簧最小直径。
（4）弹簧中径D2。
弹簧内、外径的平均直径。
（5）节距t。
除支承圈外，相邻两有效圈上对应点之间的轴向距离。
（6）有效圈数n1、支承圈数n2和总圈数n。
为了使螺旋压缩弹簧工作时受力均匀，增加弹簧的平稳性，将弹簧的两端并紧、磨平。
并紧、磨平的部分主要起支承作用，称为支承圈。
（7）自由高度H0。
在不受外力作用时的高度。
（8）展开长度L。
制造弹簧时坯料的长度。
2.圆柱螺旋压缩弹簧的画法教学方法及授课要点随记弹簧装配画法3.滚动轴承的结构及其分类1）向心轴承。
主要受径向力，如深沟球轴承。
2）推力轴承。
只受轴向力，如推力球轴承。
3）向心推力轴承。
同时承受径向和轴向力，如圆锥滚子轴承。
4.滚动轴承的画法5.滚动轴承的标记(1)基本代号基本代号表示轴承的基本结构、尺寸、公差等级、技术性能等特征。
1）轴承类型代号轴承类型代号用数字或字母表示。
2）尺寸系列代号为适应不同的工作（受力）情况，在内径相同时，有各种不同的外径尺寸，它们构成一定的系列，称为轴承尺寸系列，用数字表示。
3）内径代号内径代号表示滚动轴承的内圈孔径，是轴承的公称内径，用两位数表示。
(2)补充代号二、课堂小结3种轴承画法不仅要讲清图样比例尺寸，还要讲清应用环境。
教会学生查阅轴承标准。
弹簧只介绍圆柱螺旋压缩弹簧的画法。
《机械制图与CAD》学习领域教案
NO：26
（a）向心轴承（b）向心推力轴承（c）
推力轴承
图6-33 滚动轴承类型及结构
图6-35 深沟球轴承规定画法作图步骤
以上三种画法，矩形线框应按外径D、内径d、宽度B等实际尺寸绘制，框内部分按图示比例绘制。
3.弹簧的画法
（a）圆柱螺旋压缩弹簧（b）拉伸弹簧（c）扭转弹簧钢（d）涡卷弹
图6-36 常见弹簧种类
3.2圆柱螺旋压缩弹簧各部分名称及尺寸计算（GB/T459—
（a）剖视图（b）视图（c）示意图
图6-37 圆柱螺旋弹簧的表示方法GB/T4459.4—2003对弹簧的画法作了如下规定：
图6-39 圆柱螺旋压缩弹簧的画图步骤
课堂练习：轴承弹簧画法练习
内容：习题集相关作业。
