§5-2 轴承

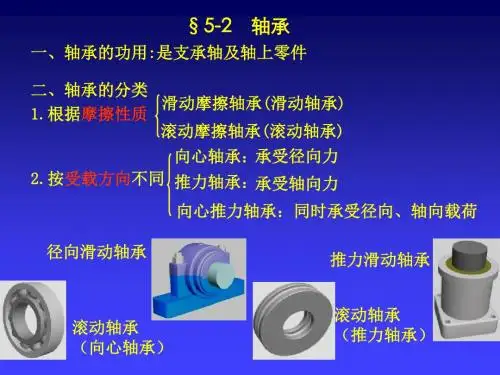

一、轴承的功用:是支承轴及轴上零件
二、轴承的分类 1.根据摩擦性质 滑动摩擦轴承(滑动轴承)
滚动摩擦轴承(滚动轴承)
向心轴承：承受径向力 2.按受载方向不同 推力轴承：承受轴向力
向心推力轴承：同时承受径向、轴向载荷
径向滑动轴承
推力滑动轴承
滚动轴承 （向心轴承）
滚动轴承 （推力轴承）
一、滑动轴承
（2)剖分式向心滑动轴承
轴瓦直接支承轴颈, 因而轴承盖应适度压紧 轴瓦,以使轴瓦不能在轴承孔中转动。轴承盖顶 端制有螺纹孔,以便安装油杯或油管。
（2)剖分式向心滑动轴承
联接螺栓
油孔
轴承盖
定位口
剖分轴瓦 轴承座
组成：由轴承座、轴承盖、对开轴瓦、螺栓等。 对中：轴瓦和轴承座均为剖分式结构, 在轴承盖与轴承 座的剖分面上制有阶梯形定位口, 便于安装时定位和防 止工作时错动。 调整间隙：减少剖分面处的金属垫片或刮配轴瓦金属

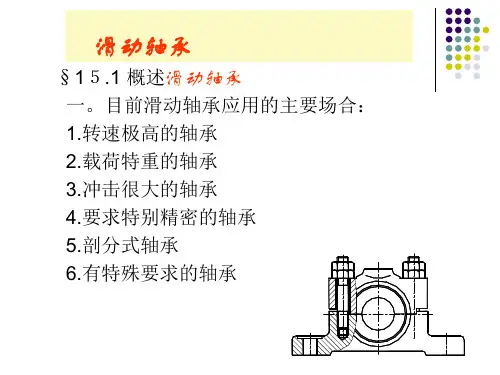

1.滑动轴承的特点 2.滑动轴承的应用场合 3.滑动轴承的滑动轴承

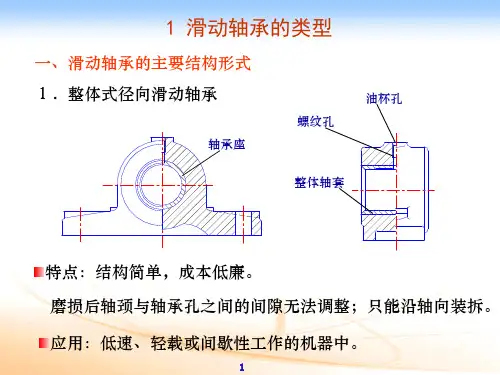

（1）整体向心滑动轴承
轴承座
油孔
轴套
组成：轴承座、整体轴套、油孔等
特点：1）结构简单、成本低 2）轴套磨损后，间隙无法调整 3）装拆不便（只能从轴端装拆）适于低 速、轻载或间隙工作的机器。
滚动轴承的配合 内圈与轴：基孔制，过盈配合 外圈与孔：基轴制 经常拆卸用松配合，尺寸大、载荷大、振动 高速应选用紧配合
（二）滚动轴承的代号
（3）轴承的内径代号——右起一二位数字 a) d=10, 12, 15, 17mm 时 代号 00 01 02 03
b) d= 20 ~ 480mm 时 代号 04~96 d=代号×5(mm)
• 例： 说明6208、71210等轴承代号的含义。 •①6208 为深沟球轴承，尺寸系列(0)2（宽度 系列0，直径系列2），内径40 mm，精度P0 级；
