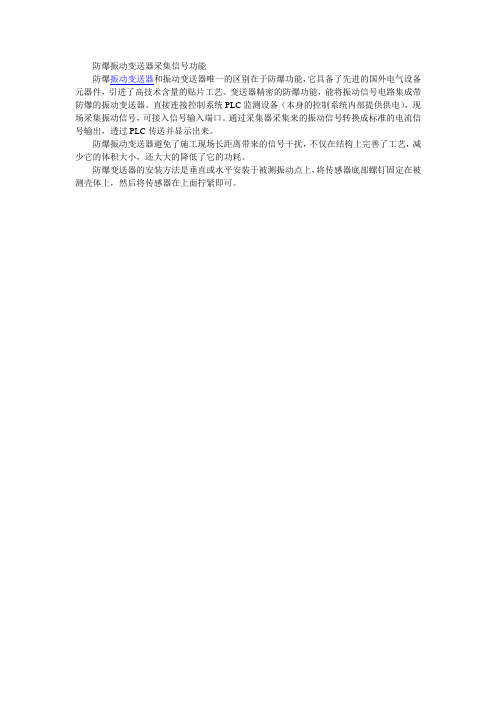

防爆振动变送器采集信号功能
防爆振动变送器和振动变送器唯一的区别在于防爆功能，它具备了先进的国外电气设备元器件，引进了高技术含量的贴片工艺。

变送器精密的防爆功能，能将振动信号电路集成带防爆的振动变送器。

直接连接控制系统PLC监测设备（本身的控制系统内部提供供电），现场采集振动信号，可接入信号输入端口。

通过采集器采集来的振动信号转换成标准的电流信号输出，透过PLC传送并显示出来。

防爆振动变送器避免了施工现场长距离带来的信号干扰，不仅在结构上完善了工艺，减少它的体积大小，还大大的降低了它的功耗。

防爆变送器的安装方法是垂直或水平安装于被测振动点上，将传感器底部螺钉固定在被测壳体上，然后将传感器在上面拧紧即可。

智能轴振动变送器变送器是如何工作的智能轴振动变送器（代替派利斯TM301智能轴振动变送器与电涡流传感器配套使用，可广泛使用于电力、冶金、石化、钢铁和造纸行业等的大型旋转机械轴振动（转子相对轴承盖的振动）的测量和保护掌控。

紧要监测旋转机械转子的径向振动，监测由于转子的不平衡、不对中、机件松动等引起的振动增大。

YTGJ—2型智能振动变送器可广泛使用于电力、冶金、石化、钢铁和造纸行业等的大型旋转机械振动（轴承盖的振动）的测量和保护掌控。

紧要监测旋转机械转子的振动，监测由于转子的不平衡、不对中、机件松动等引起的振动增大。

YTGJ—2型智能振动变送器外部是金属壳，柔性薄膜面板，内部使用贴片元件。

在技术上则运用等精度测量的原理，并接受了单片机技术，细心设计而成，经过长期的运行试验考核，其性能稳定，牢靠安全。

YTGJ—2型智能振动变送器现场安装便利，可接受导轨或螺钉安装。

变送器上带有显示，便利现场设置参数。

二、紧要技术指标：◆外接电源： +24VDC10%◆功耗：＜2W◆输入：磁电或压电传感器◆输入点数： 1点◆输出模式： 4～20mA（负载500）★注意：记录输出和输入电源不共地。

◆报警方式：报警设定点 2点（+警戒,+不安全，）继电器状态常失电继电器输出 2组常开继电器（警戒，不安全）触点容量 250VAC/或30VDC/报警延时 1～9秒内可选◆精度：指示＜1.5%标准输出＜1%◆频率响应： 10～1kHz（ 1% ）磁电式传感器0.2～1kHz（ 1%）压电式传感器◆工作环境：工作温度—20～70℃存储温度—30℃～85℃相对湿度 20～95%无冷凝◆显示和参数调整方式：自带显示数码管，参数调整可以在现场使用按键直接更改。

三、紧要功能：◆量程：0～50mm/s或0～800um或0～５ｇ可选，用户可在仪表选型时订制，由厂方预先设定。

◆状态指示灯：OK指示灯：绿色发光二极管, 常亮时表示系统工作状态正常；假如不亮,则表明传感器及与之相连的线路工作状态不正常,同时报警回路切除，需要检查传感器及线路或仪表，故障排出后，系统进入正常监测状态，灯自动转入常亮。

变送器的使用技巧变送器是一种用于测量和转换过程中的物理量的装置。

它常用于工业自动化控制系统中，将被测量的信号转换为标准信号，以便传输和处理。

变送器的使用技巧对于确保测量准确性和系统稳定性非常重要。

以下是一些使用变送器的技巧：1. 选择适当的变送器类型：根据被测量的物理量（如温度、压力、流量等），选择合适的变送器类型。

常见的变送器类型包括温度变送器、压力变送器、流量变送器等。

2. 注意量程选择：在安装变送器之前，首先要确定被测量信号的量程范围，并选择适当的变送器量程。

过小的量程可能导致变送器无法正常工作，而过大的量程可能导致精度损失。

3. 校准和调整：在安装和使用变送器之前，需要进行校准和调整。

校准可以使变送器输出结果更准确，并提高系统的稳定性。

校准通常包括零点校准和满量程校准。

4. 安装位置选择：变送器的安装位置非常重要，它应尽可能靠近被测量点，并尽量避免受到干扰和振动。

此外，如果被测物理量的变化速度较快，需要选择合适的安装位置以确保变送器的响应速度。

5. 检查电源和信号线路：变送器正常运行需要稳定的电源和可靠的信号传输线路。

在安装和使用过程中，需要检查电源电压是否稳定，并确保信号线路没有断开或干扰。

6. 防护措施：根据变送器的使用环境和特点，采取适当的防护措施。

例如，在高温环境中使用的温度变送器可能需要进行散热设计，而在潮湿环境中使用的压力变送器可能需要进行防水防潮处理。

7. 维护和保养：定期对变送器进行维护和保养是确保其正常运行的重要措施。

维护工作包括清洁传感器、检查密封件、更换损坏零部件等。

8. 检查和记录：定期检查和记录变送器的运行情况，包括输出信号、温度、压力等参数。

这有助于及时发现问题并采取相应的措施。

9. 严格遵守使用说明书：在使用变送器之前，要仔细阅读和理解使用说明书，并严格按照要求进行操作。

特别是注意使用和安全注意事项。

10. 培训和交流：对于操作人员来说，接受相关培训并与其他使用者进行交流经验非常重要。

振动检测仪使用方法
振动检测仪是一种用于检测和分析物体振动状况的仪器。

以下是一个简单的使用方法：
1. 准备工作：
确保振动检测仪和测量物体的接口连接紧密，并保持稳定。

检查电池或电源的电量是否充足。

2. 开启仪器：
按下电源开关或启动按钮打开振动检测仪。

3. 设置参数：
根据需要，设置相关参数，例如采样频率、采样时间、测量范围等。

这些参数可以根据不同的测量需求进行调整。

4. 定位传感器：
将传感器放置在需要测量振动的位置上，并确保其与物体接触紧密。

传感器通常有各种不同的夹持或固定装置可供选择，以适应不同的应用场景。

5. 开始测量：
按下开始或触发按钮以开始测量。

振动检测仪将记录振动信号，并根据设定的参数进行分析。

6. 分析结果：
在测量结束后，振动检测仪将生成一个数据报告或显示实时振动图形。

根据实际需要，可以对数据进行观察、分析或保存。

7. 关闭仪器：
使用完毕后，按下电源开关关闭振动检测仪，并适当清理和存放仪器和附件。

需要注意的是，具体的使用方法和操作流程可能会因不同的振动检测仪型号和厂商而略有差异。

因此，在使用之前，最好参考相关的用户手册或操作指南，以确保正确使用和操作仪器。

振动检测仪使用方法振动检测仪是一种用于监测机械设备振动状态的仪器，它可以帮助我们及时发现设备的故障并进行维修，从而保障设备的正常运行。

下面我们将详细介绍振动检测仪的使用方法，希望能够帮助大家更好地使用这一设备。

首先，使用振动检测仪之前，需要对仪器进行检查和准备工作。

确保仪器处于正常工作状态，电池电量充足，传感器连接良好，仪器表面清洁无损坏，各项功能正常。

在使用之前，还需要对待测设备进行检查，确保设备处于停止状态，没有异常情况。

接下来，将振动检测仪的传感器安装在待测设备的合适位置。

通常情况下，传感器应该安装在设备的轴承位置或者其他振动较大的部位。

安装传感器时要确保其与设备接触良好，并且固定牢靠，避免在测量过程中产生误差。

然后，打开振动检测仪，根据仪器的操作界面选择合适的测量模式和参数设置。

不同的设备和测量要求可能需要不同的测量模式和参数设置，因此在进行测量之前，需要对测量条件进行合理的设置，以确保获取准确的振动数据。

在进行测量时，需要保持仪器和传感器的稳定。

避免在测量过程中产生外力干扰或者移动传感器位置，以免影响测量结果的准确性。

在测量过程中，可以观察仪器的实时数据显示，根据数据的变化情况来判断设备的振动状态。

测量完成后，需要对测得的数据进行分析和处理。

可以利用振动检测仪自带的数据分析功能，也可以将数据导入到电脑或者其他设备进行进一步的分析。

通过对振动数据的分析，可以判断设备是否存在异常振动，进而判断设备的运行状态和可能存在的故障。

最后，根据测量和分析的结果，可以采取相应的维护和保养措施。

如果发现设备存在异常振动或者故障，需要及时进行维修和处理，以避免故障对设备造成更大的损害。

同时，也可以根据振动数据的分析结果，对设备的运行状态和维护周期进行调整，以提高设备的运行效率和延长设备的使用寿命。

总之，振动检测仪是一种非常重要的设备维护工具，正确的使用方法可以帮助我们及时发现设备的故障并进行维修，从而保障设备的正常运行。

一体化振动变送器安全操作及保养规程引言一体化振动变送器是一种用于监测机械运行状态的传感器，具有广泛的应用场景。

在实际应用中，为了确保设备能够正常运行并且延长其寿命，必须加强设备的保养与维护工作。

本文将介绍一体化振动变送器的安全操作与保养规程，以帮助使用者更好的使用与维护该设备。

安全操作规程1. 设备安装1.在安装过程中，应该选择能够满足要求的固定点，要求在安装点附近没有其他设备或者工具。

2.安装一体化振动变送器前，先进行常规检查，确保设备处于完好运行状态。

3.选择与一体化振动变送器长度、插入方式及所用接触材料相适应的电缆线。

4.从一体化振动变送器底部的接线盒拉出电缆线，连接控制系统。

2. 操作与使用1.在操作一体化振动变送器时，应该仔细阅读操作手册，确保没有误操作的风险。

2.避免曝露设备于高温、潮湿、过于尘杂等环境。

3.在设备使用的过程中，应该避免过度震动、过高的电压干扰等风险。

3. 设备检修1.检查使用过程中的工作状态，尤其是在检查之前经历过严重振动的环境中，应该每天检查一次。

2.通过检修确定设备是否需要定期更新或更换。

3.在更换时，确保在不损坏设备的机械结构的情况下，更换拆卸部分。

4. 保养模式1.定期进行检修，并采用合适的工具和设备进行干净、清洁、调整操作。

2.应该定期检查连接接头的状态，防止松动，并根据需要重塑和重新夯实已经失去紧密的连接部件。

3.在设备使用期间，应该选择合适的工具和设备，对设备表面进行及时的清洁和调整。

设备保养指南1. 检查电缆线1.因为电缆线的使用频率较高，所以应该定期检查其连接。

2.在使用电缆连接时，应该采取适当的措施，例如标记传感器和控制系统的连接方式，这有助于预防误动。

3.连接过程中，务必要注意电线安全，避免受伤。

2. 接触材料清理与维护1.接触材料的清理： * 根据生产指南建议，使用干净的气刷和平布来清理接触材料上的尘土和油污。

* 避免使用任何太过陡峭、硬性的工具和化学物品，以免刮伤或破坏物料表面。

振动变送器使用方法与注意事项变送器操作规程振动变送器紧要用于对大型旋转机械的振动监测，测量机械的机壳振动、轴瓦振动以及由各种故障引起的振动。

振动变送器的安装：1.依照用户安装尺寸，在被测机器的外壳上开一个螺纹孔，将变送器旋转到螺纹孔内旋紧，使变送器固定在被测机器的外壳上。

注意尽可能垂直或水平安装变送器。

2.视变送器安装位置的情况选择添加防护措施。

3.连接导线，可配接二芯或四心屏蔽电缆，将相同标识代码的端子与电缆相连接。

注意避开干扰大的信号电缆与变送器电缆并行走线。

振动变送器的使用：1.使用前需检查接线是否完好，确认工作电源是否为12～30V DC。

2.变送器通电后，确认无振动时输出电流为4.00mA左右。

3.检测开始，变送器输出应对应振动线性的4～mA电流输出。

4.变送器应保持清洁，注意不要碰损。

清洁时，可用汽油浸湿干净的布擦拭。

5.若需检修，须切断电源。

温度变送器故障分析及处理方法温度变送器应用的特别广泛，由于使用环境、现场、配套的仪表的千差万别，工程师、技术员或者维护和修理人员在使用过程中碰到过各种各样的问题。

在此，简要地分析一下几个紧要的引起温度变送器故障的原因。

1、温度传感器引起的故障这是常见的也是好判定的故障。

在使用过程中，一旦显现温度变送器输出异常，首先检查温度传感器是否显现故障。

在温度变送器电路正常的情况下，有以下几种情况。

（1）温度传感器断路。

温度变送器都有温度传感器熔断报警功能，此时无论变送器前端接的是热电阻还是热电偶，都会表现为变送器输出值小于标准信号即小于4mA。

目前标准的熔断报警电流是3.75mA,当测试温度变送器输出时，万用表显示的电流值为 3.75mA,同时变送器模块的红灯闪亮，即可判定温度传感器断路，更换前端的探头即可解决。

有的客户由于上位仪表的差异，对熔断报警电流有特别要求的，厂家是可以定制的，比如要求熔断报警电流小于3mA的，在保证精度的情况下可以做到2.95mA，甚至更低。

一体化振动变送器安全操作规定
引言
一体化振动变送器是一种常见的工业测量仪器，广泛应用于机械设备的振动测量和保护。

在工业生产过程中，操作人员必须严格按照安全操作规定来操作一体化振动变送器，以确保工作安全和生产质量。

安全操作规定
1. 运输和存储
1.1 在运输和搬运过程中，必须将一体化振动变送器放置在硬质的容器或箱子中，并在其外部标记“易碎品”或“小心轻放”。

1.2 一体化振动变送器在存放过程中，应放置在干燥、避光、通风良好的仓库或储藏室中，避免接触化学品或腐蚀性气体等有害物质。

2. 安装和维护
2.1 在安装一体化振动变送器时，必须先检查一体化振动变送器的电气连接管好和可靠，然后再进行机械部分的安装、调节和校正。

2.2 一体化振动变送器在运行过程中，禁止拆卸、更换或调整任何机械部分和电气部分，否则可能会导致设备损坏或安全事故的发生。

2.3 运行期间，应注意监控一体化振动变送器的输出信号的变化，一旦发现异常信号，应立即停机维护，以避免事故的发生。

3. 使用和保养
3.1 操作人员必须事先熟悉一体化振动变送器的结构、性能和工作原理，并遵守相关的操作规程进行操作，避免误操作。

3.2 运行过程中，应经常检测一体化振动变送器的输出信号和报警状态，以及保持设备干燥、清洁和整洁。

3.3 定期对一体化振动变送器进行保养，包括清洗、检查、更换零部件，以保证设备的正常运行和延长使用寿命。

总结
一体化振动变送器是工业中常用的测量仪器，但也是一项高风险的工作。

操作人员应严格按照规定进行操作，遵守操作规程，为工业生产安全保驾护航。

两线制轴承温度振动变送器的使用安装介绍
1. 前言
在工业生产过程中，轴承是非常关键的机械元件，其使用寿命与运行性能直接
关系到整个设备的安全和稳定性。

因此，需要监测轴承的运行状态，及时发现异常，保障设备的正常运行。

目前，常用的监测手段是使用轴承温度振动变送器。

本文将介绍该变送器的使
用安装。

2. 两线制轴承温度振动变送器的定义
两线制轴承温度振动变送器是一种在线监测设备，主要用于监测转子轴承的温
度和振动等参数，以便及时了解轴承的运行状态，预防轴承发生故障。

3. 使用与安装介绍
3.1 使用方法
1.将变送器与温度、振动传感器连接。

2.将传感器固定在要监测的轴承上，如图所示。

3.将变送器接通电源。

变送器会自动显示温度和振动等参数。

3.2 安装步骤
1.将变送器固定在合适的位置，并确保它靠墙或者者地面稳定，以免因
移动或受到外界振动干扰影响变送器测量的准确性。

2.将温度传感器和振动传感器安装到轴承上。

传感器的位置应该接近轴
承，防止外部干扰导致测量的不准确。

3.将传感器与变送器连接。

连接之后应该保证连接牢固，稳定可靠。

4.接通变送器电源。

按照说明书指示进行设置，即可开始对轴承的温度
和振动等参数进行监测。

4. 总结
两线制轴承温度振动变送器是一种非常实用的监测设备，对于预防轴承异常情
况的发生，保障设备正常运行起到了非常重要的作用。

对于使用和安装，本文提供了一些简单的方法和步骤，以供参考。

历史上设备维修制度经历了“事后维修”、“预防维修”、“计划预防检修”等多种方式，最具代表性的是失效后修理和制定定期的大、中、小修计划。

这些方式的共同点在于不是以设备实际存在的隐患为依据的，因而不可避免存在盲目拆卸，维修不足和人力、财力的浪费或机器停运造成经济损失等缺点，维修缺乏科学性。

随着科学技术的不断提高，设备(或零部件)的状态检测仪器和手段得到了很大发展。

人们发现，通过检测仪器对设备的运行情况进行诊断，确定设备存在的早期故障及原因，有针对地制定维修计划是行之有效的，它从很大程度上弥补了以上缺点。

据统计结果表明，在机械行业中，尤其是旋转机械的状态检测，使用最多的故障诊断仪器是测振仪。

在我公司成立之初就很重视设备状态监测和故障诊断技术的应用，为各生产车间配备了测振仪。

我们一直以来用的都是祺迈KM的VIB05测振仪，它是一款集振动测量、轴承状态检测与红外测温3大功能于一体的多功能振动和轴承状态检测仪，一般用于现场设备维修人员进行设备状态监测。

仪器内置自动报警系统，当发现设备振动超标时，可进一步使用精密测量如振动分析仪进行故障诊断，也可结合个人经验直接进行设备故障诊断。

测振仪的操作步骤：使用VIB05测振仪进行设备诊断可分为三个环节：准备工作、诊断实施和决策验证，这三个环节可归纳为以下六个步骤。

1.了解测量对象。

在测量设备状态之前应该充分了解诊断对象的结构参数、运行参数和设备本身的状况等。

2.确定测量方案。

包括下列内容：（1）测点的选择。

应满足下列要求：①测点要尽可能靠近振源，对振动反应敏感，减少信号在传递途中的能量损失。

②有足够空间放置传感器。

③符合安全操作要求，由于现场振动测量是在设备运转状态下进行，所以必须保证人身和设备的安全。

此外，VIB05相较于其他的测振仪，最有特色的就是多出了轴承状态检测的功能，这点很重要。

因为，轴承是设备的关键，也是监测振动的理想部位，转子上的振动直接作用在轴承上，并通过轴承把机器与基础连接成一个整体，轴承部位的振动信号体现了设备基础的振动状况。
