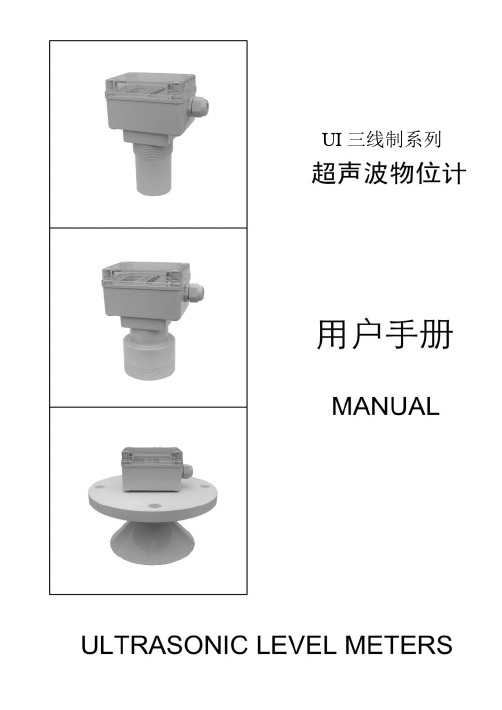

UI三线制系列概述用途：液位或料位的测量。
液位和料位统称为物位。
应用场合：能够保证超声波有效传播到被测液面或料面的场合。
如：储罐、料槽、池子、水井、水渠、计量箱、粮仓、料仓等。
特点：·一体化设计，安装方便·三线制接线，保证强劲声波发射，测量稳定可靠·过压过流保护，雷电保护·光电隔离的4—20mA电流输出·带有LCD的大显示窗，便于调试和观察·先进的自夹紧式接线端子，保证接线永不松动·智能信号处理技术，保证仪表适应各种工况·全塑料外壳（IP67），耐酸碱，适应恶劣环境·灵活的支架或法兰安装·DC24v供电（60mA），使用安全型号选择：量程4m 6m 8m 12m 15m 20m 30m型号UI4 UI6 UI8 UI12 UI15 UI20 UI30 注：1. 以上量程仅限液位测量，料位测量有效量程为上述数据的50%左右。
2. 寒冷地区室外安装应用时，应防止探头表面结霜或结冰。
可选择探头加长型的物位计，使探头伸入容器内部，选型时在上述型号后加字母L。
1组成结构整体结构：物位计有三种结构形式：UI4、UI6、UI8型超声波物位计UI12型超声波物位计UI15、UI20、UI30型超声波物位计2物位计由设计于一体的超声波探头和电子单元构成。
物位计安装于容器上部，在电子单元的控制下，探头向被测物体发射一束超声波脉冲。
声波被物体表面反射，部分反射回波由探头接收并转换为电信号。
从超声波发射到被重新被接收，其时间与探头至被测物体的距离成正比。
电子单元检测该时间，并根据已知的声速计算出被测距离。
通过减法运算就可得出物位值。
物位测量示意图超声波在气体中的传播速度受气体温度所影响，因此物位计工作时需要检测气体温度，对声速进行补偿，以保证测量精度。
物位计发射超声波脉冲时，不能同时检测反射回波。
由于发射的超声波脉冲具有一定的时间宽度，同时发射完超声波后传感器还有余振，期间不能检测反射回波，因此从探头表面向下开始的一小段距离无法正常检测，这段距离称为盲区。
差压变送器正确操作使用步骤变送器如何操作对于工业上大部门的差压变送器，不管是HART协议和布朗协议等差压变送器，安装与调校应注意以下几个问题：1、正确进行误差及回差的计算，正确给出校验结论，正确给出校验结论，正确进行有效数字的处理。
2、设备复位整理：停用三阀组，停电、拆除回路连线及相关设备，压力掌控台启动关闭，打开截止阀及回检阀。
3、校验仪设置功能项，校验仪首先清零，压力管路连接好，同时注意正负极连接，接入标准电阻。
检查回路电流。
4、变送器精度校验：将微调阀放到中心位置，关闭截止阀及回检阀，电动压力检验台输出压力设置，基本误差调校（上行5点，下行5点），适时记录数据。
5、安装时候常常显现松动，变送器与三阀组链接，螺栓应对角缩紧，一般不能一次锁死，三阀组安装时候应当加密封线圈。
6、正确的挂接手操器，依照要求设置变送器内容，零位调整。
7、对于三阀组的操作：首先打开平衡阀，正确开高压阀。
差压变送器在测量过程中常会显现一些故障，因此，在确定程度上影响生产的正常进行，依据相关人员现场多年的实践阅历，总结了一些常见故障判定分析和解决方法。
线路故障：当计算机显示数值不正常时，首先要打开智能差压变送器的接线盒，检查线路是否虚接、短接或者断接，可以通过测电源、量电阻、摇绝缘等方法，进行故障的判定和处理。
采集模块或差压传感器故障：当线路故障排出时，就要看是不是采集模块或差压传感器故障。
使用万用表检查智能差压变送器工作电源是否正常，同时测量智能差压变送器的输出电流值是否在4mA～20mA（假如为输出电压值，测量是否在0～5V）范围内，确认输出值是否正常。
假如无输出值，智能差压变送器损坏，需要更换差压变送器。
假如现场测量值换算与实际阅历值相符，则现场仪表和测点无问题，模块损坏，需更换模块。
当现场测量值换算与计算机显示值相同，说明引压管或智能差压变送器有问题。
引压管故障：1.引压管漏气—由于差压变送器接点、截止阀等附件比较多，导致泄漏点增多，维护工作量增大。

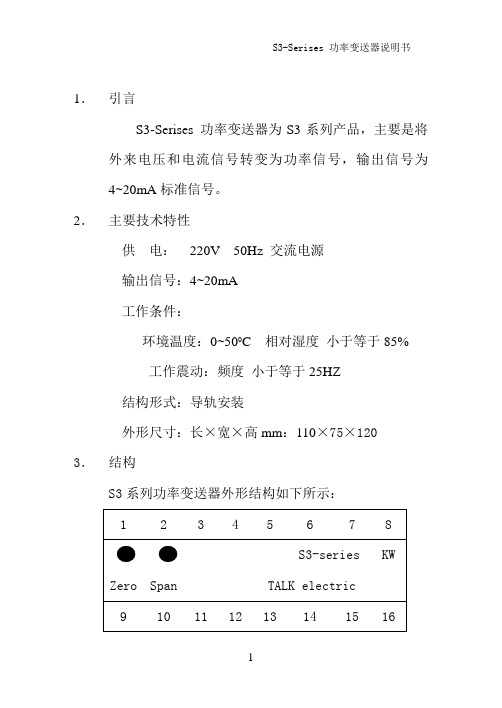

1．引言S3-Serises 功率变送器为S3系列产品，主要是将外来电压和电流信号转变为功率信号，输出信号为4~20mA标准信号。
2．主要技术特性供电：220V 50Hz 交流电源输出信号：4~20mA工作条件：环境温度：0~500C 相对湿度小于等于85%工作震动：频度小于等于25HZ结构形式：导轨安装外形尺寸：长×宽×高mm：110×75×1203．结构S3系列功率变送器外形结构如下所示：1 2 3 4 5 6 7 8S3-series KW Zero Span TALK electric9 10 11 12 13 14 15 16其中：4 5 6 A,B,C三相外加电压（交流电压互感器）7 8 电源（AC220V）9 10 输出信号（DC4-20mA）11 12 A相电流（电流互感器）15 16 C相电流（电流互感器）4．接线方式S3系列功率变送器接线方式有三线制和四线制两种形式，分别如下：图1为三线制接法，直接从现场引进三根线，为常用的接法，依据现场情况也可以采用图2四线制接法。
A B C图1功率变送器三线制接线图其中,7、8为交流220V 电源，9、10是4~20mA 电流信号输出。
11 1215 16 A B C4 5 6789 10DC4-20mA AC220VA B C图2功率变送器四线制接线图其中,7、8为交流220V 电源，9、10是4~20mA 电流信号输出。
5． 注意事项1．功率变送器出厂时各参数已经标定，一般不要轻易调节其参数。
特殊情况下，可以用面板上零点（ZERO ）11 1215 16A B C4 5 6789 10DC4-20mA AC220V微调器调节零点输出为4mA，可以用范围（SPAN）微调器适当调节输出范围。
2．无论采用三线制或者是四线制接法，都要保证良好的接地。
3．电压线和电流线都是取自互感器，电压线严禁短路，电流线严禁断路。
差压变送器使用说明一、简介本公司生产的3051系列电容式变送器是采用进口压力传感器自行开发和生产的压力变送器。
采用特有的抗干扰技术、电路线性和温度补偿技术，使其抗干扰超强、线性更好、温漂系数更低或超低，其温漂系数远低于国同类通用型产品，适用于气体、液体、蒸汽压力的测量和各类腐蚀性介质。
广泛用于石油、化工、冶金、电力、轻工、机械等领域。
可在现场调节零点、满量程。
可配置线性100%指针表或31/2液晶显示表头。
本公司的宗旨是：以质量求生存、以信誉求发展。
二、技术指标量程：-0.1~25MPa(具体产品的量程详见产品铭牌)测压形式：GP-表压、AP-绝压、DP-差压补偿温度：-10~70℃工作温度：-20~85℃综合精度：0.25、0.5输出选择：4~20mA电源电压：24VDC三、智能型接线如下图所示:四、3051变送器典型安装形式五、零点和满点调节(注意：变送器在出厂前已按用户需要将量程、精度、线性调至最佳状态，一般不需要现场调节。
)1、对于模拟型变送器，零点、量程调节在变送器上面的铭牌下。
调节时，卸下产品铭牌，即露出零点、满程调节电位器。
其中Z为零点调节，S为满程调节。
3051S / 3051T按键详细操作指南1.按键功能概述1.1.按键模式说明标准的H3051S和H3051T表头上都有三个按键，分别为“M”、“S”、“Z”。
也支持外部扩展干簧管接口，实现不开盖调整。
此时支持两个按键，分别为“S”、“Z”。
针对这两种应用，本产品支持“双按键”和“三按键”两种操作模式。
“三按键”操作模式：操作更快捷，适用于LCD上具备3个按键的产品。
➢Z键用于进入提示数据设置界面和移位；➢S键用于进入数据设置界面、增加数字和数据保存；➢M键用于数据保存。
注：在三按键模式下，任何时候都可以按下“M“键，保存当前的设置数据。
“双按键”操作模式：这种操作模式通常用于外部只有2个非接触按键的情况。
➢Z键用于进入提示数据设置界面和移位；➢S键用于进入数据设置界面、增加数字和数据保存。
安装○普通型及小巧型变送器的安装①若压力系统有瞬间过压，该变送器过载范围满足系统要求，并配置缓冲阀；②测量介质应与变送器的结构材料相兼容；③测量介质不能堵塞变送器的引压孔；④禁止随意拆卸、碰撞变送器及强行绞拧导线，严禁用异物捅引压孔；⑤根据产品连续类型，查对现场接口是否与产品一致。
若为螺纹接口，应缓速拧紧，注意密封，不能把转矩直接加到变送器壳体上，只能加在压力接口的六角上。
○投入式变送器的安装●注意事项①安装地点的液体可能产生的静压力不能超过变送器的量程；②测量介质应与变送器的结构材料相兼容；③测量介质不能堵塞变送器的进液孔；④安装时要缓速放入或提出，严禁用强力拉扯电缆或用金属等硬物捅压膜片。
●安装方法变送器的安装方向为垂直向下，在动水中使用时，应注意使变送器压面与水流方向平行。
1在静水中安装①在水池中的安装方法：为防止水泵打水时的冲击抖动变送器或损坏变送器或损坏变送器，应将变送器原理液体出入口安装。
（如图a所示）②在深井中的安装方法：一般用插钢管的方法，要求钢管不能打弯，内劲必须大于35mm，易上下提动变动器，在钢管的不同高度上若干小孔，以便水通畅进入管内，必要时，可在变送器上缠烧钢丝，用钢丝上下提动，以免拉断电缆线。
（如图b所示）2在动水中安装在动水中安装时需加静水装置①方法之一：在水道中插入钢管，要求钢管壁稍厚一些，并在其上下不同高度若干个小孔，以阻尼水波和消除动水压力的影响。
（如图c所示）②方法之二：若为清水域的沙石水床，以浅埋为好。
（如图d所示）③方法之三：这种方法即能消除水流压力和波浪的影响又能起到过滤浊水泥沙的作用（如图e所示）○普通型及投入式变送器接线信号（电源）端子设置在电气盒的一个独立腔室内。
接线前，先拧下表盖，把信号（电源）线从穿线孔穿入，把线接在+、-端子及地上，拧紧表盖和穿线孔螺栓。
信号线不要与其它电源线一起穿金属管或放在同一线槽中，也不要再强电设备附近通过。
注意：接好线后，务必将表盖拧紧，以免潮气进入电气盒内，损坏电路。
Flush-mount multifunction pressure transmitterCPE 310-SKEY POINTSFront face : Brushed stainless steel 316 LBack housing : Flush-mount in stainless steel 304 L Protection : IP65 in front faceDisplay : Electroluminescent alphanumeric (38 x 48 mm)Protection screen made of inactinic red PMMAHeight of the digits : 14 mm Back fittings : Barbed fitting Ø 5.2 mm Weight : 640 g- Measuring Ranges from -100 to +100 Pa 1- Input for interchangeable probe (Class 310)- Alternating display of 1 to 3 parameters - Front face calibration- Configurable intermediate and centre zero ranges - 3 audible and visual alarms- Front face keypad allowing to configure the transmitter and acknowledge the alarm - 3 analogue outputs 0-5/10 V or 0/4-20 mA- High resolution in pressure on model -100/+100 Pa (ex : 0.1 Pa) (optional)- Outputs diagnostic- MODBUS network RS485 system (optional)- Front face made of brushed stainless steel with electroluminescent displayFEA TURES OF THE HOUSINGTECHNICAL FEA TURES IN PRESSUREMeasuring range From -100 to +100 PaOther available range : from -1000 to +1000 Pa Measurement units Pa, mmH 2O, mbar, inWG, mmHG, daPa, hPa Accuracy*From -100 to +100 Pa : ±0.2% of reading ±0.8 Pa From -1000 to +1000 Pa : ±0.2% of reading ±2 Pa Zero drift None (see “Self-calibration”)Resolution 1 Pa, 0.1 mmH 2O, 0.01 mbar, 0.01 inWG, 0.01 mmHG, 0.1 daPa, 0.01 hPa Auto-calibration Manual or automatic (configurable)Allowed overpressure 25 000 Pa Response time 1/e (63%) 0.3 s Type of fluidAir and neutral gases234 m m92 mm44 mm 42.5 mm70 mm196 m m3.2218 m m76 mm69 mm147.3 m m *All accuracies indicated in this document were stated in laboratory conditions and can be guaranteed for measurements carried out in the same conditions, or carried out with calibration compensation.1Other measuring range available on request : from -1000 to +1000 PaPower supply 24 Vac / Vdc ±10 %Output3 x 0/4-20 mA or 3 x 0-5/10 V (4 wires)Maximum load : 500 Ohms (0/4-20 mA) / Minimum load : 1 K Ohms (0-5/10 V)Galvanic isolation On the output Consumption 5 WConformity CEM 2004/108/CE and NF EN 61010-1 directivesElectrical connection Screw terminal block for cables from 0.05 to 1.5 mm 2 or from 30 to 16 AWGRS485 communication Digital : Modbus RTU protocol, configurable communication speed from 2400 to 115200 Bauds (optional)Visual alarm Blinking of the value Audible alarmBuzzer (92 dB at 10 cm)Environment and type of fluid Air and neutral gasesOperating / storage temperaturesFrom -10 to +50 °C / From -10 to +70 °CTECHNICAL SPECIFICA TIONSSELF-CALIBRA TIONClass 300 transmitters have a temperature compensation system from 0 to 50°C and a self-calibration system to guarantee an excellent long-term stability, along with a great measurement accuracy.Self-calibration principle : the microprocessor of the transmitter drives a solenoid valve that compensates any long-term drifts of the sensitive element. The compensation is made by regular adjustment of the zero. The differential pressure measurement is then made regardless of the environmental conditions of the transmitter.INNOV A TIONSThe CPE310-S transmitter has a two adjustable pressure connections system in front face (A) coupled with two pressure connections at the back (B).When installing the transmitter, this system allows to configure the differential pressure connections with a set of plugs (supplied with the transmitter).➢Adjustable pressure connectionsThis system allows to isolate the back pressure connections and then to access the sensitive element (on the front face) of the pressure transmitter. Without dismantle the transmitter, this system allows to calibrate by connecting the transmitter to a pressure generator and acalibration bench. The calibration is easier and faster.➢Front face calibrationCONFIGURABLE ANALOGUE OUTPUTSConfigurable analogue outputs :Range with centre zero (-50/0/+50 Pa), with offset zero (-30/0/+70 Pa) or standard range (0/+100 Pa), it is possible to configure your own intermediate ranges. The minimum configurable range is 10% of the full scale.Configurable ranges according to your needs : outputs are automatically adjusted to the new measuring ranges+100-100+1000 V 4 mA 10 V 20 mA0050Newrange0 V 4 mA10 V 20 mA-100BSolenoid valve lifetime : 100 million cycles Advantage : no zero driftSelf-calibration frequency : can be disabled or set from 1 to 60 min➢Front face computer connectionMini-DIN connectionUSB connectionABlack-Red++-Red+Calibration bench24 Vac 12324 Vac ELECTRICAL CONNECTIONS – as per NFC15-100 standardThis connection must be made by a qualified technician. To make the connection, the transmitter must not be energized.24 Vdc power supply+➢For 24 Vdc power supply models :+Power supply terminal blockN ➢For 24 Vac power supply models :LPower supply terminal blockPe LN 230 Vac 24 Vac power supplyclass II~~or24 Vac power supplyN LPeL N230 VacN ➢Connection of the 0/4-20 mA current output :➢Connection of the 0-5/10 V voltage output :CONENCTIONSPressure connection +Pressure connection -A +B -Modbus :GND ALARMSThe CPE310-S pressure transmitter has 3 visual and audible alarms that are independent and configurable. Available settings are the followings : ●Time-delay duration : from 0 to 600 s ●Thresholds values ●Action of the alarm : rising edge, falling edge or monitoring ●Audible alarm activation (buzzer)INTEGRA TION OF PRESSURE MEASUREMENTThe pressure measurement element is very sensitive and reacts topressure changes. When making measurements in unstable air movement conditions, the pressure measurement may fluctuate. The integrationcoefficient (from 0 to 9) makes an average of the measurements ; this helps to avoid any excessive variations and guarantees a stable measurement.131415G N D – G r o u n d 0/4-20 m A –C u r r e n t 456OUT2G N D – G r o u n d 0/4-20 m A – C u r r e n t123OUT1NL ~~1230/4-20 m A – C u r r e n t G N D – G r o u n d 789OUT3-GND -mA +1 2 3+VRegulator display or PLC/BMS passive typeOUT1Regulator display or PLC/BMS passive type7 8 9OUT34 5 6Regulator display or PLC/BMS passive typeOUT27 8 9OUT34 5 61 2 3Regulator display or PLC/BMS passive typeOUT1Regulator display or PLC/BMS passive type+-+Regulator display or PLC/BMS passive type-For 24 Vdc powersupply models : -+orN e u t r a l (N )~P h a s e (L )~For 24 Vac power supply models :101112101112Power supply terminal block0-5/10 V – V o l t a g e0-5/10 V – V o l t a g e0-5/10 V – V o l t a g e101112--LGND mA VGND mA VGND mA VGND mA VGND mA VOUT2--++--+++-+-+-+-F T a n g _t r a n s m i t t e r _C P E 310-S – 20/12/13 – R C S (24) P ér i g u e u x 349 282 095 N o n -c o n t r a c t u a l d o c u m e n t – W e r e s e r v e t h e r i g h t t o m o d i f y t h e c h a r a c t e r i s t i c s o f o u r p r o d u c t s w i t h o u t p r i o r n o t i c e .MOUNTINGTo install a transmitter on a wall, make a cutting of 196 x 70 mm in the wall. Then drill 4 holes around the cutting as shown beside. Insert the transmitter into the wall and fix it with the 4 screws (supplied with the transmitter).MAINTENANCEAvoid aggressive solvents. When cleaning rooms or ducts with products containing formol, protect the the transmitter.OPTIONS●LCC-S : configuration software with USB cable ●RS5 : RS 485 Protocol Modbus digital output●HRP : high resolution (example in pressure : 0.1 Pa)●Calibration certificateCALIBRA TIONAdjusting and calibration on site : the professional configuration interface, with a dynamic pressure calibration bench, allows you to adjust and calibrate your transmitters directly on site or in laboratories.Outputs diagnostics : with this function, you can check with a multimeter (or on a regulator/display, or on a PLC/BMS) if the transmitter outputs work properly. The transmitter generates a voltage of 0 V, 5 V and 10 V or a current of 0 mA, 4 mA, 12 mA and 20 mACertificate : transmitters are supplied with an individual adjusting certificate and can be supplied with a calibration certificate as an option.RS 485 MODBUS PROTOCOLClass 310 transmitters can be linked in one network operating on a RS485 home bus.The RS 485 digital communication is a 2-wire network, on which the transmitters are connected in parallel. They are connected to a PLC/BMS via the RTU Modbus communication system. Since the CPE310-S can be configured with the keypad, the MODBUS enables remote configuration, to measure 1 or 2 parameters or to see the status of the alarms...CONFIGURA TIONClass 310 transmitters allows you to set all the parameters managed by the transmitter : units, measuring ranges, alarms, outputs, channels... via the different methods shown below : ➢Via keypad, only on models with display. A code-locking system for keypad guarantees the security of the installation. See configuration manual.➢Via software (optional) : simple and user-friendly. See LCC-S user manual.➢Via Modbus (optional) : configuration of all parameters from your PC, via the supervision or data acquisition software.INPUT FOR CLASS 310 INTERCHANGEABLE PROBESThe input for interchangeable probes allows to connect directly on CPE310-S transmitter, via the adaptor cable, an interchangeable probe of the class 310 range (see technical datasheet of probes for class310 transmitters).Advantage :the CPE310-S centralises, in addition of the pressure, temperature and humidity measurements of a SHDI150 probe for example.Adaptor connectionAdaptor for class 310 probes●Sliding fittings ●Connection fitting ●Clear tube●Pressure connections ●Trough-connectionsØ2.2mmCut-out depth =43mm70mm10m m196m m12m m3mm3mm。
第1章开始1.1 前言本用户手册包含关于GDQJ-II数字记录器的命令和信息。
第1章和第2章描述如何安装记录器和外部设备。
第3章描述仪器的配置和操作。
第4章叙述记录器的维护和服务。
第5章提供技术系统概述和总体操作的摘要描述。
第6章讨论高级安装程序。
阅读本手册时最好安装和运行GDQJ 4.0版监控软件。
1.2 介绍GDQJ-II是一台三通道数字记录器。
当配置一台三分量力平衡加速度计（传感器）时组成一套数字强震仪。
可选GPS时间系统和MODEM远程拨号系统。
GDQJ-II数字记录器包含三通道24bit模-数转换器。
采样率为50sps，100sps，200sps和400sps。
在采样率为200sps时提供大约120dB 动态范围。
降低采样率可以提高动态范围。
记录器具有8Mb（4M字）事件存储能力。
一般的讲，其工作原理是：传感器捡拾地面运动加速度信号，记录器连续地监视这些信号，看其是否满足地震事件检测临界（触发条件）。
当信号满足触发条件时，记录器在事件存储器上记录一个事件文件。
事件文件数据可以经过MODEM和公用电话网远程收取，也可以在现场通过直接电缆收取。
记录器也可以实时传送一个连续的数字数据流。
为了收取和处理数据，需要一个IBM兼容的PC机，运行Windows98，Windows 2000或Windows NT 4.0操作系统。
记录器安装在一个防水机箱内。
内部包括：·记录器电路板（三块）。
·浮充电蓄电池（12V，12Ah）。
·GPS时间系统OEM电路板。
仪器前面板有：·三分量力平衡加速度计（传感器）连接器。
·辅助口连接器，可提供高级特性。
·RS-232连接器，可接直接电缆或MODEM电缆。
·电源开关。
·外触发按钮开关。
·GPS使用开关。
·秒脉冲指示灯。
·记录指示灯。
仪器侧面前右卡簧下有GPS天线连接器。
压力和差压变送器详细使用说明（一）差压变送器原理与使用本节根据实际使用中的差压变送器主要介绍电容式差压变送器。
1. 差压变送器原理压力和差压变送器作为过程控制系统的检测变换部分，将液体、气体或蒸汽的差压(压力)、流量、液位等工艺参数转换成统一的标准信号(如DC4mA～20mA 电流)，作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制。
差动电容式压力变送器由测量部分和转换放大电路组成，如图1.1所示。
图1.1 测量转换电路图1.2 差动电容结构差动电容式压力变送器的测量部分常采用差动电容结构，如图1.2所示。
中心可动极板与两侧固定极板构成两个平面型电容H C和L C。
可动极板与两侧固定极板形成两个感压腔室，介质压力是通过两个腔室中的填充液作用到中心可动极板。
一般采用硅油等理想液体作为填充液，被测介质大多为气体或液体。
隔离膜片的作用既传递压力，又避免电容极板受损。
当正负压力(差压)由正负压导压口加到膜盒两边的隔离膜片上时，通过腔室内硅油液体传递到中心测量膜片上，中心感压膜片产生位移，使可动极板和左右两个极板之间的间距不相对，形成差动电容，若不考虑边缘电场影响，该差动电容可看作平板电容。
差动电容的相对变化值与被测压力成正比，与填充液的介电常数无关，从原理上消除了介电常数的变化给测量带来的误差。
2. 变送器的使用（1）表压压力变送器的方向低压侧压力口（大气压参考端）位于表压压力变送器的脖颈处，在电子外壳的后面。
此压力口的通道位于外壳和压力传感器之间，在变送器上360°环绕。
保持通道的畅通，包括但不限于由于安装变送器时产生的喷漆，灰尘和润滑脂，以至于保证过程通畅。
图1.3为低压侧压力口。
图1.3 低压侧压力口（2）电气接线①拆下标记“FIELD TERMINALS”电子外壳。
②将正极导线接到“PWR/COMN”接线端子上，负极导线接到“-”接线端子上。
注意不得将带电信号线与测试端子（test）相连，因通电将损坏测试线路中的测试二极管。
三向电磁式振动试验台参数安全操作及保养规程三向电磁式振动试验台是现代化的科学研究和工程技术开发中广泛使用的一种试验设备。
为了确保设备的正常运行以及保障使用者的人身安全，有必要制定一份规范的操作和保养规程。
本文将介绍三向电磁式振动试验台的基本参数、操作注意事项、设备维护保养和故障排除等内容。
设备基本参数三向电磁式振动试验台主要由振动台、电磁激振器、功率放大器、控制系统等组成。
振动台是试验件安装的位置，电磁激振器用于产生振动力，功率放大器用于放大电磁激振器的驱动信号，控制系统则通过计算机等手段调节试验过程中的振动参数和控制振动形式。
根据试验要求，设备的电磁激振器、功率放大器和振动台可采用不同品牌和规格，但必须满足设备的最大振幅、最大加速度、最大载荷和振动平台的尺寸等参数要求。
设备的基本参数如下：•最大振幅：±50mm 可调•最大加速度：50g 可调•线性度误差：≤3%•最大载荷：200kg•振动频率范围：1Hz~5000Hz•振动方式：正弦振动•振动方向：X, Y, Z 三向可调设备安全操作环境要求在进行试验前，应确保试验室空气流通良好，温度、湿度及电源稳定。
试验台的周围应该没有与试验产生干扰的物品。
根据试验需要，可以为设备安装防护罩并定期清理。
转换和选择振动参数设置试验参数前，应根据所需的频率、幅值等选择合适振动台和设备的工作模式。
可通过控制系统的操作界面进行选择，并根据所需参数需求进行设置。
试验过程中，应保持设备的可调前提下逐步增加并保持所需参数值以进行试验。
安装试验件在安装试验件时，应根据设备的载荷限制和试验条件合理选择试验件，并保证试验件牢固稳定地安装在振动台上。
如发现试验过程中器件松动甚至掉落情况需要及时停机处理。
在固定试验件的过程中应注意不要破坏试验件表面。
控制振动参数在试验前应根据试验要求设定振动参数，包括振动幅值、频率、时间、次数等。
试验过程中应及时监控参数变化并进行相应调整，避免参数超出设备的工作规范，造成设备故障。
振动检测仪使用说明无担保声明振动检测仪若是在原始状态下就无法使用或是在正常使用下发生故障，在两年保质期内可以享有售后服务，但是要通过厂家的检查以确认非人为因素造成其损害。
振动检测仪在原始状态下就无法使用时，厂家应该偿还其预先交付的售后服务费用，厂家也有义务维修或更换无法使用的产品。
若是需要售后服务，可以通过传真、电子邮件或是信函进行沟通，在此之前，要是先检查是否属于自然因素引起的仪器无法正常使用。
如空电池的安装、安装电线已受损害等等。
当产品返还厂家时，必须明确标明维修目的。
尽可能地注明发货日期。
概括振动检测仪是一种手持便携式测振仪，应用于旋转机器的预防与维修工作，一整套装备包括一个仪器与磁铁支持和扩展头组成的振动传感器。
振动检测仪的有效振动频率的检测范围誓10~3200赫兹。
这个频率范围涵括李大多数发生机器故障和缺陷的可能性。
产生振动的具体例子是由于机器放置不平衡、轴或齿轮、汽蚀等流体产生的振动偏差。
测量水平的判断很大程度上取决于振动标准。
振动标准中各级之间的振动和磨损比较接近实际中正在运行的机器将迅速转化成标准指标以便参考。
测量经验应该由用来优化的操作类型所需要更高的振动以此积累。
振动判断的共同标准是ISO10816-3.这也适用于各国饿机器振动检测。
ISO10816-3这标准是一个已经应用了九十年并且在国际受到好评且将持续被应用的旧标准的升级，同时它有太多的限制。
所以判断一个宽松，良好的振动还应通过实际经验的依据。
功能开始仪器操作按下这个按钮，仪器开始测量，约2.5分钟后仪器将自动关闭。
电池检测持续按压这个按钮，仪器会显示电池电压，当电压低于7伏特时，要换电池。
一个普通电池可以维持20小时的持续操作。
一个碱性电池可以维持40小时的持续操作。
轴承状态持续按压这个按钮，仪器中测量范围的轴承瞬间处于3200~20000赫兹间检测点检测仪器必须尽可能地接近轴承，并保持水平，垂直或是轴方向检测。
轴轴如何营造良好的测量传感器的灵敏度方向应与变能器的中心轴方向保持一致，变能器的扩展头要接在测试点上。
