CZ881带显示振动变送器

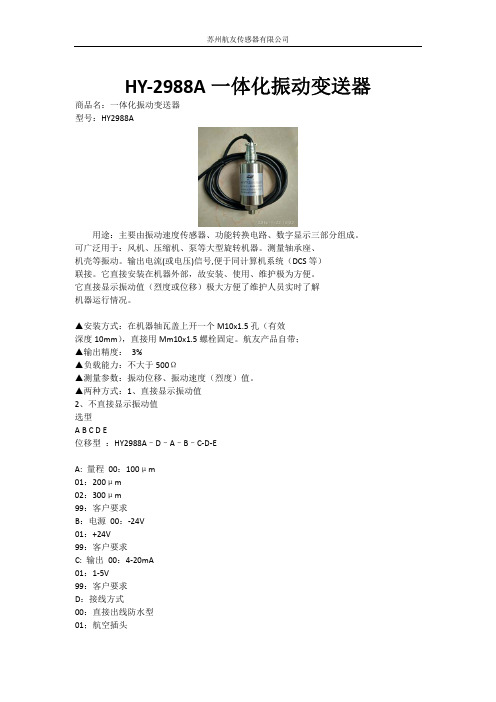

HY‐2988A一体化振动变送器 商品名：一体化振动变送器型号：HY2988A用途：主要由振动速度传感器、功能转换电路、数字显示三部分组成。

可广泛用于：风机、压缩机、泵等大型旋转机器。

测量轴承座、机壳等振动。

输出电流(或电压)信号,便于同计算机系统（DCS等）联接。

它直接安装在机器外部，故安装、使用、维护极为方便。

它直接显示振动值（烈度或位移）极大方便了维护人员实时了解机器运行情况。

▲安装方式：在机器轴瓦盖上开一个M10x1.5孔（有效深度10mm），直接用Mm10x1.5螺栓固定。

航友产品自带；▲输出精度： 3%▲负载能力：不大于500Ω▲测量参数：振动位移、振动速度（烈度）值。

▲两种方式：1、直接显示振动值2、不直接显示振动值选型A B C D E位移型 ：HY2988A–D–A–B–C‐D‐EA: 量程 00：100μm01：200μm02：300μm99：客户要求B：电源 00：‐24V01：+24V99：客户要求C: 输出 00：4‐20mA01：1‐5V99：客户要求D：接线方式00：直接出线防水型01；航空插头E: 铠装选配00：无铠装01：有铠装A B C D E烈度型 HY2988A–A–B–C–D‐EA: 量程： 00：0‐10mm/s01：0‐20mm/s02：0‐30mm/s99：客户要求B：电源 00：‐24V01：+24V99：客户要求C: 输出 00：4‐20mA01：1‐5V99：客户要求D：接线方式00：直接出线防水型01：航空插头E: 铠装选配00：无铠装01：有铠装选型常用型号：HY2988A‐V‐A01‐B01‐C01‐D00‐E00代表:一体化振动变送器HY2988A 振动速度型量程：0‐20mm/s;供电24V DC;对应输出4‐20mA;直接出线防水型，无铠装；常用于风机，水泵，电机，轴瓦振动在线监测；直接连接DCS系统。

ZF系列压力变送器使用说明书宜昌兆峰自动化仪表有限责任公司地址：湖北省宜昌市伍家工业园 邮编：443001ZF系列压力变送器使用说明书z概述ZF系列压力变送器采用性能优良的压力传感器，配合高精度电子元件，经严格的工艺过程装配而成。

它抗过载和抗冲击能力强，稳定性高，并具有很高的测量精度。

ZF系列压力变送器具有多种规格，多种量程，多种过程连接形式及材料，多种形式的压力传感器及外壳，可以广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域。

智能型产品具有HART通讯功能，带有智能数字表头，通过数字表头按钮可以实现全部智能化功能，也可通过PC Hart通讯管理软件或Hart 275/375手操器进行通讯/设定/监控。

z主要技术性能工作电压：12.5～45VDC(标准：24VDC)输出信号：普通型：二线制4～20mA输出智能型：二线制4～20mA叠加HART协议输出。

测量范围: 最大 0～60MPa 最小 0～1KPa负压: -0.1～7MPa精度： 普通型:0.25% 0.5%智能型：0.1% 0.25%重复性： 0.05%迟滞： 0.05%长期稳定性： ±0.25%F.S/年允许温度 正常工作温度: -20～70℃传感器：-20～80℃（短时可达130℃）贮存温度： -40～80℃通讯距离：用多芯双绞线的最大通讯距离为1.5km，通讯距离因电缆类型而异隔爆标志：Ex dⅡCT5（隔爆型） ExiaⅡCT6(本安型,关联设备应符合防爆要求)安装位置：产品结构合理，体积小，重量轻，可直接任意位置安装外壳防护等级：普通型：IP54 防护型：IP65(符合GB4208要求)接线口：M20x1.5或NPT1/2，使用电缆外径：φ7～φ10压力极限：见标准量程表z仪表工作原理z外型及安装尺寸z电气连接电缆可根据需要从任何一个出口引出，建议使用ф7-ф10工业电缆作为引线，以便密封。

引出接头可选用通用电缆接头1/2NPT或M20x1.5，不引线一端用端盖封住。

HZD-B-8B 一体化振动变送器接线使用说明1)在机器外壳（箱体）上确定一安装位置，要求表面尽量平整，开一个螺纹孔以实际安装尺寸为准，将变送器顺时针方向旋转到对应螺纹孔内，直到螺纹完全旋紧，变送器底部与机器外壳紧密贴合。

如果机器不具备合适的安装平面，可在机器外壳（箱体）上焊接或螺栓安装具有一定强度的安装基座，将变送器安装在此基座上，建议将变送器 X（水平）、Y（垂直）方向安装。

2)对变送器安装位置的选择，应尽量要求该位置是有足够大的转子振动如实的传递到轴承箱体或机壳。

此外，对变送器的物理安装要多加注意。

不正确的安装会引起变送器幅值和相位响应的减少，并且会导致产生不代表真实机器振动的信号。

严禁对变送器系统进行带电拆装和接线；接线终端须压紧牢固,不能松动；接线完毕后检查线缆和端子接触良好无短路,方可通电。

确认变送器的工作电源应为+24VDC。

3)变送器不应碰损，保持清洁；应根据现场环境对电缆连接做好环境防护处理。

4)当变送器在使用中出现测量值漂移或者不稳定时，处理方法如下：检查各连接部位是否紧固；线路连接是否正常；检查传感器安装是否松动；检查传感器至变送器的接线是否松动，屏蔽层是否在变送器端可靠接地（信号地）；检查变送器到 DCS 或记录仪的接线是否松动，检查屏蔽层是否在 DCS 端可靠接地（保护地）检查传感器周围是否有热源，例如气封漏气，使传感器超出了工作温度范围，导致输出不稳定。

Ø仪表的质量保证仪表出厂之日起一年内因厂方制造质量问题而引起不正常使用，本公司给予免费修理，免费修理不包含：因用户自行拆装或保管使用不当而造成损坏。

选型指南：HZD-B-8B;-;AXX;-;BXX;-;CXX;-;DXX量程选择AXX：01;-;0～100μm02;-;0～200μm03;-;0～500μm04;-;0～10.0mm/s05;-;0～20.0mm/s06;-;0～50.0mm/s测量方向BXX：01;-;垂直02;-;水平03;-;垂直、水平两用连接方式CXX： 01;-;航空插头02;-;直接引线03;-;特殊要求电缆选项DXX：订货时以 1 m 递增，例如：010=1.0m 默认 2m。

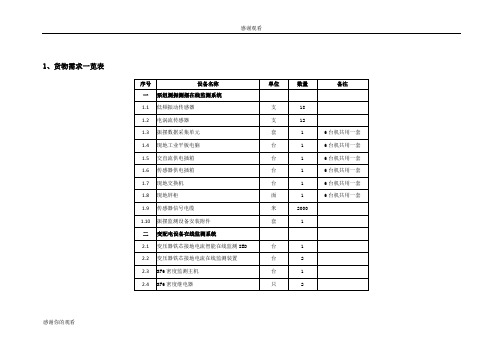

1、货物需求一览表感谢你的观看感谢你的观看2、工程介绍2.1 概况茨淮新河是淮北平原的一条大型人工河道，河道全长134.2km，流域面积6960km2，是淮北地区粮、棉、油主产区。

茨淮新河灌区为我省淮北平原最大的灌区，涉及怀远、凤台、潘集、颍泉、颍东、利辛、蒙城等7个县（市、区）的部分地区。

灌区内土地面积3945km2，通过茨河铺、插花、阚疃和上桥四座控制性枢纽，控制分洪和节制新河水位，发展灌溉。

上桥枢纽工程是茨淮新河最后一级控制工程，位于怀远县城南8km处，由抽水站、节制闸等八座建筑物组成。

整个枢纽布置于茨淮新河出口段36+390处，其中抽水站枢纽由抽水站、灌溉引水涵、芡河排涝涵、跃进沟地下涵等四座建筑物组成。

该枢纽建成于上世纪70年代，建成40多年来，在灌溉与排涝中均发挥了重要作用。

2001年对监控系统进行了改造：原继电器分立元件分散控制系统，改用了当时技术最先进的计算机监控，实现了泵站泵组和变压器设备的中控室集中自动控制和数据监视，改造后，系统投运18年取得了良好的经济效益和社会效益。

现行的计算机监控系统由于受当时技术和资金的限制，泵站机电设备的状态信息仍没能全部实现自动采集和远程集中监视，如：泵组的运行摆度和动、变压器运行时铁芯接地电流、六氟化硫断路器气室压力及开关柜运行的动特性的运行数据和状态仍靠值班人员感谢你的观看的现场人工巡测去完成，特别是变压器铁芯一点接地情况和开关柜运行的动特性检测只能在系统停运时依靠特种试验仪器和专业检测人员在特定的气候条件下才能进行，不仅耗费财力，而且无法保证设备的常态安全，造成了监控系统实时监视上的缺陷和泵站安全运行的隐患，据此需增设一套泵站机电设备在线监测系统，并和现行监控系统信息通讯，实现在上位机对这些设备的运行参数进行实时跟踪监视。

2.2 被监测泵组和及变配电设备技术参数（1）水泵6台，全调节立式轴流泵，型号：2800ZLQ24-4.7，转速：150转/分（2）主变压器铁芯一点接地电流在线监测1）变压器的型号是：S9-8000/35型油浸是变压器，额定容量：8000KVA，变比：35/6.3KV。

provibtech振动变送器说明书PROVIBTECH派利斯TM016-151-120-00-1。

ProvibTech振动变送器TM016-01：铝导管弯头和减速器，NPT1"到3/4"。

ProvibTech振动变送器TM016-11：带接线端子的铝制导管弯头和减速器。

1"到3/4"NPTI，Div.1，B组，C&D;ClassII，Div.1，E，F&G组和NEMA4X，IP65。

ProvibTech振动变送器TM016-02：带接线端子的不锈钢导管弯头。

1"到3/4"NPTI，Div.1，A，B，C，D和T4组;ClassII，Div.1，E，F&G组和NEMA4X，IP65（与TM016配合使用）。

ProvibTech振动变送器TM016-03：不锈钢法兰安装适配器，带1/2"NPT安装;在直径为38mm（1.5英寸）的圆上有3个7mm的孔。

ProvibTech振动变送器TM0702-XX：铝制MIL连接器，带XX米电缆，直径6.35mm<120°C（250°F）。

ProvibTech振动变送器TM0703-XX：带XX米电缆的密封紧密套管连接器，直径6.35mm<120°C（250°F）。

ProvibTech振动变送器TM0704-XX：不锈钢MIL连接器，带铠装XX米电缆，直径4.83mm<150°C（300°F），比较大长度为10m。

ProvibTech振动变送器TM0705-XX：带有XX米电缆的CorneredMIL连接器，直径6.35mm<120°C（250°F），比较大长度为10m。

ProvibTech涡流传感器TM622-A00-B00-C00-D00-E00-G00。

ProvibTech涡流传感器TM621-A02-B00-C00-D00-E00-G00-10-M1：ProvibTech振动开关VS102-1100-3123。

振动变送器原理
振动变送器是一种常见的工业传感器，用于测量物体的振动或加速度。

其工作原理基于质量与弹簧的相互作用。

振动变送器通常由以下几个关键部件组成：质量块、弹簧、感应器和电路。

质量块用于感知物体的振动或加速度，而弹簧则用于提供固定的弹性支撑。

感应器则负责将质量块的运动转化为相应的电信号，电路则对这些信号进行放大和处理，最终输出一个与物体振动或加速度相关的电信号。

在工作时，当物体发生振动或加速度时，质量块会随之运动。

这个运动会引起弹簧的变形，其中包括弹簧的挠度和频率的变化。

感应器通常采用压电陶瓷或电感器等材料，它能够感知到质量块的运动变化。

感应器将这些变化转化为电信号，通过电路放大和处理后，最终输出一个与振动或加速度相关的电压或电流信号。

由于振动变送器的工作原理是基于质量与弹簧的相互作用，因此其原理比较简单且可靠。

它可以广泛应用于工业领域中，用于测量物体的振动或加速度，例如机械设备的运行状态监测、建筑物的结构安全监测等。

KM01C/D重量变送器使用说明书2023年2月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司一、产品简介∙KM01C最多可驱动6个350Ω的模拟式传感器，1~6只传感器任意接。

KM01D最多可驱动4个350Ω的模拟式传感器，1~4只传感器任意接。

∙模拟输出类型可选择：4～20mA、0～20mA、0～5V、0～10V。

∙KM01C/D型重量变送器内置六路称重传感器接线端子，采用密封式外壳，工作温度范围-20℃～50℃，可应用于各种工业环境。

∙两种标定方式，可进行现场标定，使用方便。

∙KM01C采用铸铝外壳，KM01D采用不锈钢外壳（SUS304）。

二、主要技术参数●准确度等级：0.1级●输入电源电压：15～24V DC●传感器激励电源：5V DC●最大输入信号:±19mV●最小动态范围：3mV●电流输出负载：<500Ω●电压输出负载:>200KΩ●空载输出极限值空载值空载值-空载值*10%（该项只对4~20mA输出类型有效）●满载输出极限值:满载值+满载值*5%●使用温度范围:-20℃～50℃●存贮温度范围：-30℃～70℃！注意：输入电源不可与易产生电源噪声的设备如电机、继电器、加热器等共用一个电源。

三、外壳及尺寸KM01C采用铸铝外壳，其尺寸如下：KM01D采用不锈钢外壳（SUS304），其尺寸如下：四、使用方法打开盒盖，线路板布局如下图所示：4.1接线方式：4.1.1传感器接线端J1~J6:端子标识E+E-S+SHLD S-名称激励电源正端激励电源负端信号正端屏蔽端信号负端4.1.2电源及输出端J7：端子标识Vin GND Iout GND Vout名称电源正端电源及信号负端电流信号输出正端信号负端电压信号输出正端4.2调试重量变送器有两种工作方式：标准工作方式与用户工作方式。

当线路板上J9插上短路帽时是标准工作方式。

当线路板上J9不插短路帽时是用户工作方式，信号的输入范围可由现场的实际情况来确定，可接受的信号范围是0～±19mV。

CZJ-B系列振动监视仪安装调试及注意事项1、安装接线1.1 传感器的安装1）安装位置：水平或垂直安装于被测振动点上，以传感器底部M10螺钉固定。

2）安装规范：若传感器安装位置受到高温蒸汽等冲刷时，为降低传感器环境温度、需加防护措施，一般情况下可不加防护。

1.2 现场接线图传感器输出为悬浮接地、在连接传感器的插头、插座上，都标有1、2、3、4的数字考虑到接线牢固可靠，将2、4和1、3分别短接并用。

2、4作为传感器讯号输出的正极端，1、3作为负极端，与振动监视仪的连接导线要求有良好地绝缘性能，采用两芯绞合屏蔽电缆，电缆的屏蔽层一端浮空，另一端接在监视仪的屏蔽端。

2、参数设定及说明设定完参数后，应按功能键多次，以确保所设参数被存入。

当发生报警时，所有面板按键失效。

在设定状态，一分钟不按按键，仪表返回正常显示状态，所设参数不保存。

2.2 报警值设定1）按下功能按钮，当显示器显示UA1时，进入上通道报警I值设定状态，释放功能按钮，显示器显示当前的报警设定值，可通过光标按钮和加一按钮来修改报警设定值，按下功能按钮，当显示器显示UA2时进入上通道报警II值设定状态；按下功能按钮，当显示器显示UB1时，进入下通道报警I设定状态；按下功能按键，当显示器显示UB2时，进入下通道报警II值设定状态，报警值的修改同上。

2）在监视仪的讯号输入端加入交流信号电压后。

当信号电压超过所设定的某点报警值时，监视仪面板上的相应报警值指示灯亮，后端子板相应的接点闭合。

3）出厂设定：振动满量程值200µm,报警I值设定为50µm、报警II值设定为120µm；烈度满量程值10mm/s,报警I值设定为6.3mm/s，报警II值设定为7.1mm/s。

BP800/BP801 系列压力（液位）变送器使用说明书BP800系列变送器主要由测压元件传感器（也称作压力传感器）、测量电路和过程连接件三部分组成。

它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号(如4~20mADC等)，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。

技术指标测量范围：-0.1～60MPa 精度：0.2 、0.5级介质温度：0～70℃（高温需要定制）输出信号：二线制4～20mADC 电压：标准24VDC 负载能力：0-500Ω不灵敏区：≤±1.0[%]FS防护等级：IP68电气连接方式调零位和调满度用户在对变送器有重新检测的需求且具备检验设备的时候，可按以下步骤实施检验及调整。

打开接线盒可看到电路板上调零电位器Z及调满电位器S。

接好24VDC标准电源，接进能测量4-20mADC的标准电流表（精度0.2级以上）即可进行调整。

具体步骤如下：1 零点调节：变送器置于零点压力下，调节零位电位器，使输出电流为４mA。

2 满度调节：变送器置于满点压力下，调节满度电位器，使输出电流为２０mA。

3 反复1、2次步骤直到符合要求。

注意事项1凡供货产品均带有产品合格证及使用说明书，请认真查对其中技术参数以免出错。

2拧紧螺纹时应慢速拧紧，注意密封，不能把转矩直接加到变送器壳体上，只能加在压力接口的六角上。

3接线应严格按照我公司使用说明要求进行。

4本产品禁止随意拆卸、碰撞、跌落、用力甩打、用尖锐器具捅引压孔等有可能损坏产品外表及内部线路的一切行为。

5通电后即可工作，但预热30分钟后输出稳定。

6使用中若发现异常，应关掉电源，停止使用，进行检查或向我公司技术部门联系。

7运输、储存时应恢复包装，存放在阴凉、干燥、通风的库房内。

8产品本身质量问题（人为或者安装、选型不当而导致的产品损坏除外）12个月之内免费维修.9任何产品都有正常使用寿命，工程设计者在使用本产品时请同时设计备用方案，以免产品出现故障引起用户不必要的损失。
