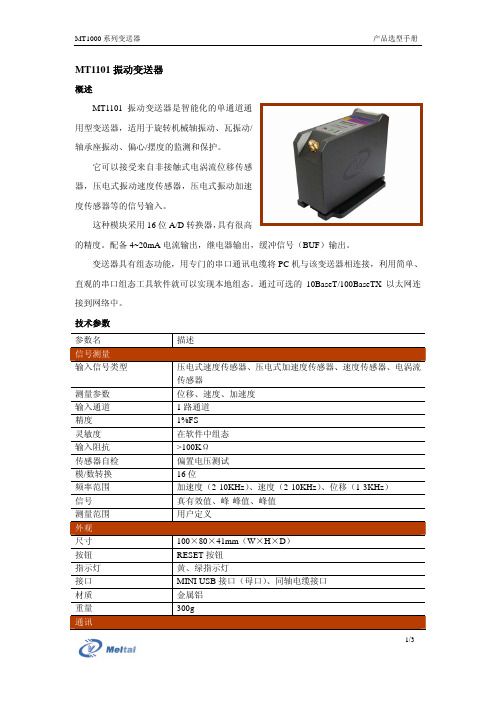

MT1101振动变送器

防爆振动变送器采集信号功能
防爆振动变送器和振动变送器唯一的区别在于防爆功能，它具备了先进的国外电气设备元器件，引进了高技术含量的贴片工艺。

变送器精密的防爆功能，能将振动信号电路集成带防爆的振动变送器。

直接连接控制系统PLC监测设备（本身的控制系统内部提供供电），现场采集振动信号，可接入信号输入端口。

通过采集器采集来的振动信号转换成标准的电流信号输出，透过PLC传送并显示出来。

防爆振动变送器避免了施工现场长距离带来的信号干扰，不仅在结构上完善了工艺，减少它的体积大小，还大大的降低了它的功耗。

防爆变送器的安装方法是垂直或水平安装于被测振动点上，将传感器底部螺钉固定在被测壳体上，然后将传感器在上面拧紧即可。

智能轴振动变送器变送器是如何工作的智能轴振动变送器（代替派利斯TM301智能轴振动变送器与电涡流传感器配套使用，可广泛使用于电力、冶金、石化、钢铁和造纸行业等的大型旋转机械轴振动（转子相对轴承盖的振动）的测量和保护掌控。

紧要监测旋转机械转子的径向振动，监测由于转子的不平衡、不对中、机件松动等引起的振动增大。

YTGJ—2型智能振动变送器可广泛使用于电力、冶金、石化、钢铁和造纸行业等的大型旋转机械振动（轴承盖的振动）的测量和保护掌控。

紧要监测旋转机械转子的振动，监测由于转子的不平衡、不对中、机件松动等引起的振动增大。

YTGJ—2型智能振动变送器外部是金属壳，柔性薄膜面板，内部使用贴片元件。

在技术上则运用等精度测量的原理，并接受了单片机技术，细心设计而成，经过长期的运行试验考核，其性能稳定，牢靠安全。

YTGJ—2型智能振动变送器现场安装便利，可接受导轨或螺钉安装。

变送器上带有显示，便利现场设置参数。

二、紧要技术指标：◆外接电源： +24VDC10%◆功耗：＜2W◆输入：磁电或压电传感器◆输入点数： 1点◆输出模式： 4～20mA（负载500）★注意：记录输出和输入电源不共地。

◆报警方式：报警设定点 2点（+警戒,+不安全，）继电器状态常失电继电器输出 2组常开继电器（警戒，不安全）触点容量 250VAC/或30VDC/报警延时 1～9秒内可选◆精度：指示＜1.5%标准输出＜1%◆频率响应： 10～1kHz（ 1% ）磁电式传感器0.2～1kHz（ 1%）压电式传感器◆工作环境：工作温度—20～70℃存储温度—30℃～85℃相对湿度 20～95%无冷凝◆显示和参数调整方式：自带显示数码管，参数调整可以在现场使用按键直接更改。

三、紧要功能：◆量程：0～50mm/s或0～800um或0～５ｇ可选，用户可在仪表选型时订制，由厂方预先设定。

◆状态指示灯：OK指示灯：绿色发光二极管, 常亮时表示系统工作状态正常；假如不亮,则表明传感器及与之相连的线路工作状态不正常,同时报警回路切除，需要检查传感器及线路或仪表，故障排出后，系统进入正常监测状态，灯自动转入常亮。

ml1101微机综合保护装置说明书北京天能继保产品概述北京天能继保的ML1101微机综合保护装置是一种高可靠性、智能化的继电保护装置。

该装置采用先进的微机控制技术和信号处理算法，能够实时监测和保护电力系统中的各类故障，有效提高电力系统的稳定性和可靠性。

功能特点1. 多重保护功能：ML1101装置具备过电流、过压、欠压、过载、短路、接地故障等多重保护功能，能够全面保护电力系统各个环节的安全稳定运行。

2. 快速响应能力：ML1101装置采用高速数字信号处理器，能够实时响应故障事件，并迅速切除故障电路，确保电力系统的快速恢复与稳定运行。

3. 可编程性强：ML1101装置具备自主可编程功能，用户可以根据具体的电力系统需要进行参数设置和逻辑控制，实现个性化的继电保护需求。

4. 数据记录与通信功能：装置具备故障记录和事件记录功能，能够对电力系统中的异常事件进行记录和分析。

同时，支持多种通信接口，方便与上位机进行数据交互和运行管理。

5. 可靠性高：装置采用双CPU冗余设计，保证了装置的高可靠性和稳定性。

此外，装置还具备自动检测和故障诊断功能，能够实时监测设备状态，辅助维修和故障排除工作。

使用范围ML1101微机综合保护装置适用于各类电力系统，包括输电线路、配电网、变电站等各级电力设备。

无论是城市电网还是工矿企业的电力系统，都可以使用该装置进行有效的故障保护和运行管理。

总结及展望北京天能继保的ML1101微机综合保护装置是一款性能优越、功能强大的继电保护设备。

它在电力系统中发挥着至关重要的作用，能够确保电力系统的安全稳定运行。

随着技术的不断发展，我们将继续不断改进和创新，提供更多先进、可靠的继电保护设备，以满足客户的需求。

湿度传感器HS11011引言湿度传感器是根据某种物质从其周围空气中吸收水分后引起的物理或化学性质的变化，从而获得该物质的吸水量和周围空气的湿度。

湿度传感器分为电阻式和电容式两种，产品的基本形式都是在基片涂覆感湿材料形成感湿膜。

空气中的水蒸汽吸附于感湿材料后，元件的阻抗、介质常数发生很大的变化，从而制成湿敏元件。

湿敏电容一般是用高分子薄膜电容制成的，由于它具有灵敏度高、产品互换性好、响应速度快、湿度的滞后量小、便于制造、容易实现小型化和集成化，其精度一般比湿敏电阻要低一些。

但电阻对温度的敏感因而限制了器件在较大温度范围内的应用，因而电容湿度传感器越来越受到重视。

2 湿敏元件及变送器芯片特性目前，生产湿敏电容的主要厂家是法国Humirel 公司。

它生产的HS1101 测量范围是0%,100%RH，电容量由162PF 变到200PF，其误差不大于?2%RH;响应时间小于5S;湿度系数为0.34PF/?;年漂移量0.5%RH/年，长期稳定。

图1 为HS1101湿敏电容的湿度-电容响应曲线。

湿度变送器采用了美国 BB 公司生产的XTR105芯片，该变送器具有以下特点:a 工作范围宽;b 测量精度高;c 电路简单;d 可靠性好，使用寿命长;e 抗干扰能力强;f 工作温度范围宽(-40,+85?)3 湿度测量电路HS1101在电路中相当于一个电容器件，它的电容量随着所测空气湿度的增加而增大，为了能将电容的变化转换成电压的变化，我们设计了振荡电路、消除零点电容影响电路、整流电路、积分电路、电压—电流转换电路、放大电路等，其工作原理简图如图2 所示。

3.1 振荡电路振荡电路的作用是将电容的变化量转化为频率可变的方波。

由图3 可知，这是一个非对称多谐振荡器。

或非门G1 工作在电压传输特性的转折区，把它的输出电压直接连接到或非门G2 的输入端。

G2即可得到一个介于高低电平之间的静态偏置电压，从而使G2 的静态工作点也处于电压传输特性转折区上。

HZD-B-8B 一体化振动变送器接线使用说明1)在机器外壳（箱体）上确定一安装位置，要求表面尽量平整，开一个螺纹孔以实际安装尺寸为准，将变送器顺时针方向旋转到对应螺纹孔内，直到螺纹完全旋紧，变送器底部与机器外壳紧密贴合。

如果机器不具备合适的安装平面，可在机器外壳（箱体）上焊接或螺栓安装具有一定强度的安装基座，将变送器安装在此基座上，建议将变送器 X（水平）、Y（垂直）方向安装。

2)对变送器安装位置的选择，应尽量要求该位置是有足够大的转子振动如实的传递到轴承箱体或机壳。

此外，对变送器的物理安装要多加注意。

不正确的安装会引起变送器幅值和相位响应的减少，并且会导致产生不代表真实机器振动的信号。

严禁对变送器系统进行带电拆装和接线；接线终端须压紧牢固,不能松动；接线完毕后检查线缆和端子接触良好无短路,方可通电。

确认变送器的工作电源应为+24VDC。

3)变送器不应碰损，保持清洁；应根据现场环境对电缆连接做好环境防护处理。

4)当变送器在使用中出现测量值漂移或者不稳定时，处理方法如下：检查各连接部位是否紧固；线路连接是否正常；检查传感器安装是否松动；检查传感器至变送器的接线是否松动，屏蔽层是否在变送器端可靠接地（信号地）；检查变送器到 DCS 或记录仪的接线是否松动，检查屏蔽层是否在 DCS 端可靠接地（保护地）检查传感器周围是否有热源，例如气封漏气，使传感器超出了工作温度范围，导致输出不稳定。

Ø仪表的质量保证仪表出厂之日起一年内因厂方制造质量问题而引起不正常使用，本公司给予免费修理，免费修理不包含：因用户自行拆装或保管使用不当而造成损坏。

选型指南：HZD-B-8B;-;AXX;-;BXX;-;CXX;-;DXX量程选择AXX：01;-;0～100μm02;-;0～200μm03;-;0～500μm04;-;0～10.0mm/s05;-;0～20.0mm/s06;-;0～50.0mm/s测量方向BXX：01;-;垂直02;-;水平03;-;垂直、水平两用连接方式CXX： 01;-;航空插头02;-;直接引线03;-;特殊要求电缆选项DXX：订货时以 1 m 递增，例如：010=1.0m 默认 2m。

Y Z H系列变送器
YZHS 一体化振动变送器
YZHV 一体化振动烈度变送器
感器、转换电路、数字显示三部分组成。

监测旋转机械
的绝对振动，可广泛用于：风机、压缩机、泵等大型旋
转机器。

该变送器输出的电流（或电压）信号可直接
连接DCS、PLC或其它系，是风机、压缩机、水泵等工
厂设备振动测量的理想选择。

主要参数
■测量参数：振动位移值、振动速度（烈度）值；
■测量范围：振动位移0~200μm（或根据用户要求调整）
振动速度0~20mm/s（或根据用户要求调整）
■频响范围：10~500Hz；
■工作电源：+24VDC±10%；
■电流输出：4~20mA，精度：3%，最大负载：500Ω；
■接线方式：航空插头；
■使用温度：（-30～60）℃
储存温度：（-40～60）℃
■外形尺寸：φ56×105（mm3）
■安装方式：垂直安装，在机器轴盖上开一个孔，用M8双头螺栓固定（有效深度10mm）。

订货代号
振动位移型：YZHS一体化振动变送器
振动烈度型：YZHV一体化振动烈度变送器。

一体化振动变送器的功能特点介绍简介一体化振动变送器是一种可靠的工业仪器，是用于监测机器或设备振动变化的装置。

它能够通过变化学习机器的基本振动模式，并选择措施来快速识别和预警机器的振动异常情况。

这篇文章将介绍一体化振动变送器的功能特点。

功能特点1.自动诊断功能一体化振动变送器可以在无需人工干预的情况下，自动诊断机器或设备的振动情况。

它可分析通过电缆短路，断路，开路，弱电信号和螺栓松动等故障造成的机器振动变化。

一旦发现异常，它就会自动采集数据，并且通过声光报警系统及时将诊断结果发送到用户的手机或电脑上。

2.实时监测功能振动变送器也具有实时监测功能，可以随时监测机器或设备的振动变化。

在工业生产过程中，机器发生故障往往会伴随着明显的振动变化。

通过实时监测，振动变送器可以在第一时间发现异常情况，并通过提醒用户采取及时的措施，避免机器的进一步损坏，保障生产线的顺畅运转。

3.报警处理功能当振动传感器探头检测到机器或设备振动异常时，一体化振动变送器会通过声光报警发出警报信号，提示用户机器可能存在故障。

在实现报警功能的同时，振动变送器还采用了自适应算法来区分机器正常工作时产生的振动信号与异常情况下产生的振动信号。

通过数据的比较和分析，它能够准确地判断故障类型，给出切实有效的解决建议。

4.多通道检测功能一体化振动变送器提供了多通道检测功能，可以监控多台机器或设备的振动情况，从而在生产工艺中保障了更多的安全性。

除此之外，还可以自动记录、存储和传输机器或设备振动数据，让用户能够通过数据的对比和分析判断设备的运行状况，降低因机器故障而导致的生产风险和损失，保障生产线的正常稳定运行。

结论一体化振动变送器的功能特点，具有诊断快，报警准确，监测多通道等特点，能全方位地保障机器或设备的安全运行，提高生产效率，降低生产成本。

在工业生产过程中，使用振动变送器作为辅助设备可以帮助企业检测、预警和处理设备故障，大大提高了设备的可靠性和稳定性，减少了安全隐患和生产的风险。
