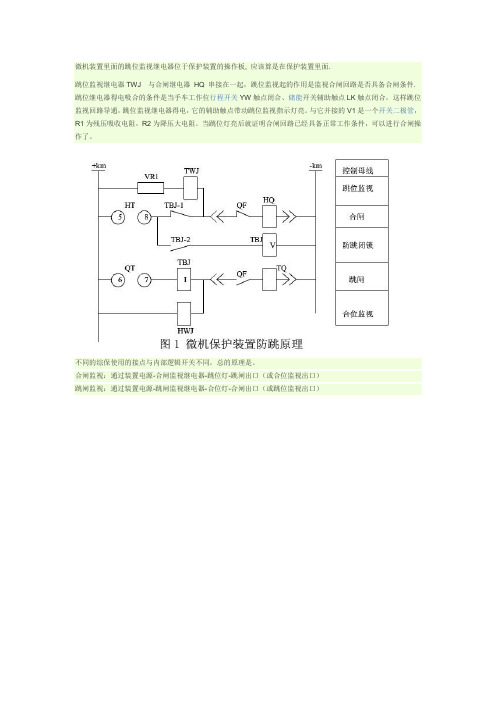

微机装置里面的跳位监视继电器位于保护装置的操作板, 应该算是在保护装置里面.
跳位监视继电器TWJ 与合闸继电器HQ 串接在一起，跳位监视起的作用是监视合闸回路是否具备合闸条件. 跳位继电器得电吸合的条件是当手车工作位行程开关YW触点闭合、储能开关辅助触点LK触点闭合，这样跳位监视回路导通，跳位监视继电器得电，它的辅助触点带动跳位监视指示灯亮。
与它并接的V1是一个开关二极管，R1为残压吸收电阻，R2为降压大电阻。
当跳位灯亮后就证明合闸回路已经具备正常工作条件，可以进行合闸操作了。
不同的综保使用的接点与内部逻辑开关不同，总的原理是。
合闸监视：通过装置电源-合闸监视继电器-跳位灯-跳闸出口（或合位监视出口）
跳闸监视：通过装置电源-跳闸监视继电器-合位灯-合闸出口（或跳位监视出口）。
