PSU系列微机综合保护装置校验标准规范

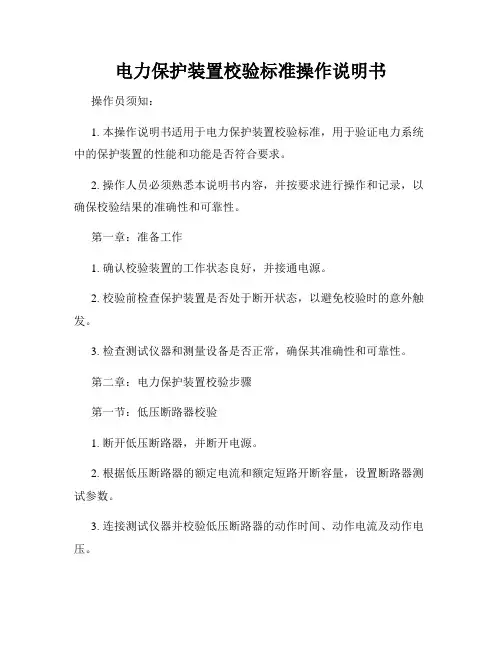

电力保护装置校验标准操作说明书操作员须知：1. 本操作说明书适用于电力保护装置校验标准，用于验证电力系统中的保护装置的性能和功能是否符合要求。

2. 操作人员必须熟悉本说明书内容，并按要求进行操作和记录，以确保校验结果的准确性和可靠性。

第一章：准备工作1. 确认校验装置的工作状态良好，并接通电源。

2. 校验前检查保护装置是否处于断开状态，以避免校验时的意外触发。

3. 检查测试仪器和测量设备是否正常，确保其准确性和可靠性。

第二章：电力保护装置校验步骤第一节：低压断路器校验1. 断开低压断路器，并断开电源。

2. 根据低压断路器的额定电流和额定短路开断容量，设置断路器测试参数。

3. 连接测试仪器并校验低压断路器的动作时间、动作电流及动作电压。

4. 记录测试结果并进行数据分析，判断低压断路器的性能是否符合标准要求。

第二节：高压断路器校验1. 断开高压断路器，并断开电源。

2. 根据高压断路器的额定电流和额定短路开断容量，设置断路器测试参数。

3. 连接测试仪器并校验高压断路器的动作时间、动作电流及动作电压。

4. 记录测试结果并进行数据分析，判断高压断路器的性能是否符合标准要求。

第三节：继电器校验1. 断开继电器电源，并断开其控制回路。

2. 根据继电器的额定参数，设置测试仪器的参数。

3. 连接测试仪器并校验继电器的工作时间、失灵电流及持续电流。

4. 记录测试结果并进行数据分析，判断继电器的性能是否符合标准要求。

第四节：保护装置整体校验1. 连接电力系统，使保护装置处于工作状态。

2. 根据保护装置的功能要求，设置测试仪器的参数。

3. 逐项校验保护装置的各项功能，包括过电流保护、过压保护等。

4. 记录测试结果并进行数据分析，判断保护装置的性能是否符合标准要求。

第三章：校验结果评定和记录1. 根据校验标准，评定每项校验结果的合格性。

2. 对于不合格的校验结果，记录原因和改进措施，并进行重新校验。

3. 确认所有校验结果合格后，制作校验报告并签字确认。

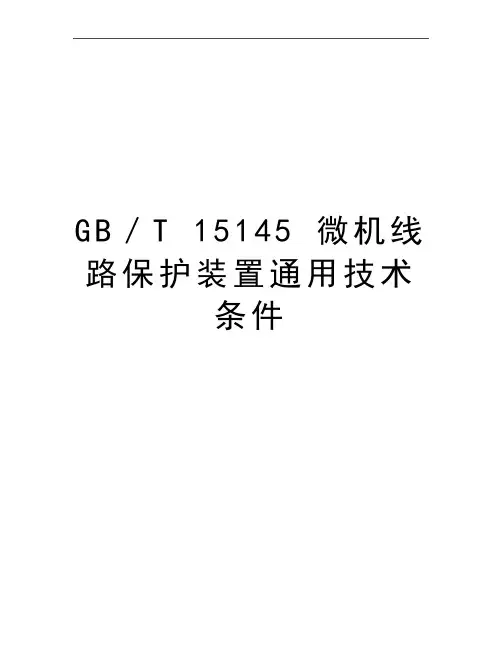

G B／T15145微机线路保护装置通用技术条件微机线路保护装置通用技术条件标准号： GB/T15145-2001发布单位：国家质量监督检验检疫总局起草单位：国家电力公司南京电力自动化设备总厂及国电南京自动化股份有限公司、北京哈德威四方保护与控制设备有限公司、国家电力公司电力自动化研究院、许昌继电器研究所目次前言1 范围2 引用标准3 技术要求4试验方法5 检验规则6 标志、包装、运输、贮存7其他前言本标准是根据国家技术监督局技监局标发〔1998〕23号文及原电力工业部综科教〔1998〕46号文的计划，对GB/T 15145-1994《微机线路保护装置通用技术条件》进行修订。

本次修订的主要内容是对产品承受电气干扰性能作重要补充如下：增加了辐射电磁场干扰、快速瞬变干扰及静电放电干扰。

同时将原标准中的“高频电气干扰”改为“抗电气干扰性能”。

本标准编写格式按GB/T 1.1-1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》及GB/T 1.3-1997《标准化工作导则第1单元：标准的起草与表述规则第3部分：产品标准编写规定》。

本标准自实施之日起代替GB/T 15145-1994。

本标准由原电力工业部提出。

本标准由全国继电器和保护设备标准化技术委员会静态继电保护装置分标准化技术委员会归口并解释。

本标准起草单位：国家电力公司南京电力自动化设备总厂及国电南京自动化股份有限公司、北京哈德威四方保护与设备有限公司、国家电力公司电力自动化研究院。

许昌继电器研究所。

本标准主要起草人：杨奇逊、高永生、陈去仑、郭效军、金勇、赵志华。

本标准于1995年1月首次发布。

1 范围本标准规定了微机高压及超高压输电线路继电保护装置的基本技术要求、试验方法、检验规则及对标志、包装、运输、贮存的要求。

本标准适用于110kV及以上中性点直接接地系统输电线路微机型继电保护装置（以下简称为装置），作为该类装置设计、制造、检验和应用的依据。

继电保护和电网安全自动装置检验规程1范围本标准规定了电力系统继电保护和电网安全自动装置及其二次回路接线(以下简称装置)检验的周期、内容及要求。

本标准适用于电网企业、并网运行发电企业及用户负责继电保护运行维护和治理的单位。

有关规划设计、争论制造、安装调试单位及部门均应遵守本标准。

2标准性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。

但凡注日期的引用文件，其随后全部的修改单(不包括订正的内容)或均不适用于本标准，然而，鼓舞依据本标准达成协议的各方争论是否可使用这些文件的最版本。

但凡不注日期的引用文件，其最版本适用于本标准。

GB／T 7261—2023 继电器及装置根本试验方法GB／T 14285—2023 继电保护及安全自动装置技术规程DL/527—2023 静态继电保护装置逆变电源技术条件3总则3.1本标准是继电保护及电网安全自动装置在检验过程中应遵守的根本原则。

3.2本标准中的电网安全自动装置，是指在电力网中发生故障或消灭特别运行时，为确保电网安全与稳定运行，起掌握作用的自动装置，如自动重合闸、备用电源或备用设备自动投入、自动切负荷、低频和低压自动减载、电厂事故减出力、切机等。

3.3110 kV 及以上电压等级电力系统中电力设备及线路的微机型继电保护和电网安全自动装置，必需依据本标准进展检验。

对于其他电压等级或非微机型继电保护装置可参照执行。

3.4各级继电保护治理及运行维护部门，应依据当地电网具体状况并结合一次设备的检修合理地安排年、季、月的保护装置检验打算。

相关调度部门应予支持协作，并作统筹安排。

3.5装置检验工作应制定标准化的作业指导书及实施方案，其内容应符合本标准。

3.6检验用仪器、仪表的准确级及技术特性应符合要求，并应定期校验。

3.7微机型装置的检验，应充分利用其“自检”功能，着重检验“自检”功能无法检测的工程。

4检验种类及周期4.1检验种类检验分为三种：a)安装装置的验收检验；b)运行中装置的定期检验(简称定期检验)；c)运行中装置的补充检验(简称补充检验)。

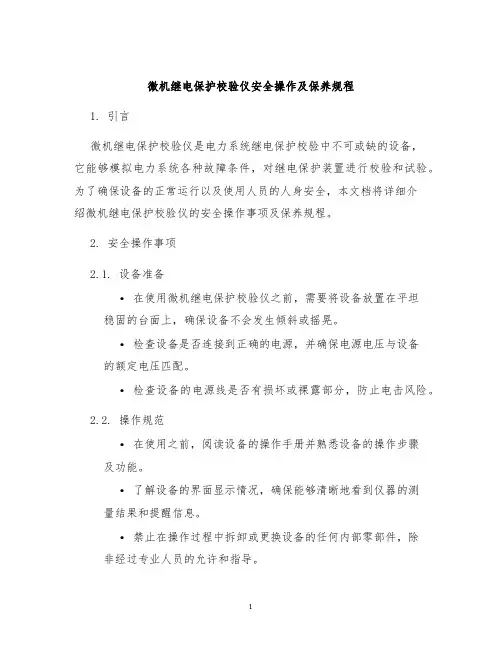

微机继电保护校验仪安全操作及保养规程1. 引言微机继电保护校验仪是电力系统继电保护校验中不可或缺的设备，它能够模拟电力系统各种故障条件，对继电保护装置进行校验和试验。

为了确保设备的正常运行以及使用人员的人身安全，本文档将详细介绍微机继电保护校验仪的安全操作事项及保养规程。

2. 安全操作事项2.1. 设备准备•在使用微机继电保护校验仪之前，需要将设备放置在平坦稳固的台面上，确保设备不会发生倾斜或摇晃。

•检查设备是否连接到正确的电源，并确保电源电压与设备的额定电压匹配。

•检查设备的电源线是否有损坏或裸露部分，防止电击风险。

2.2. 操作规范•在使用之前，阅读设备的操作手册并熟悉设备的操作步骤及功能。

•了解设备的界面显示情况，确保能够清晰地看到仪器的测量结果和提醒信息。

•禁止在操作过程中拆卸或更换设备的任何内部零部件，除非经过专业人员的允许和指导。

•使用正确的测量线缆和配件，并根据需要选择合适的接口。

•在连接或断开设备与被测设备之间的接口时，确保被测设备的电源已经关闭，并拔掉插头，以防触电危险。

•在操作中注意保持设备的干燥，避免将水或任何液体溅入设备内部。

2.3. 避免操作错误•确保测试仪器的安全阻抗已经设定，并验证安全措施已经生效。

•在测试之前，确保电源已经打开，并检查设备的电压和电流是否处于正常范围内。

•避免长时间连续使用设备，以防止设备过热或损坏。

•在操作过程中，避免使用过大或过小的电压和电流值，以防止对被测设备造成损坏。

•在设备故障或异常情况下，立即停止使用，并与相关专业人员联系。

3. 设备保养规程3.1. 清洁定期清洁微机继电保护校验仪是保持其正常运行和延长使用寿命的关键。

以下是一些建议的清洁步骤：•使用柔软的干净布或棉签轻轻擦拭设备表面，以去除灰尘和污垢。

•避免使用任何溶剂或液体清洁剂，以免损坏设备表面。

3.2. 保护微机继电保护校验仪需要被适当地保护，以防止物理损坏和湿气侵入。

以下是一些建议的保护措施：•使用专用的防护盖或外壳，以防止设备受到碰撞或摔落。

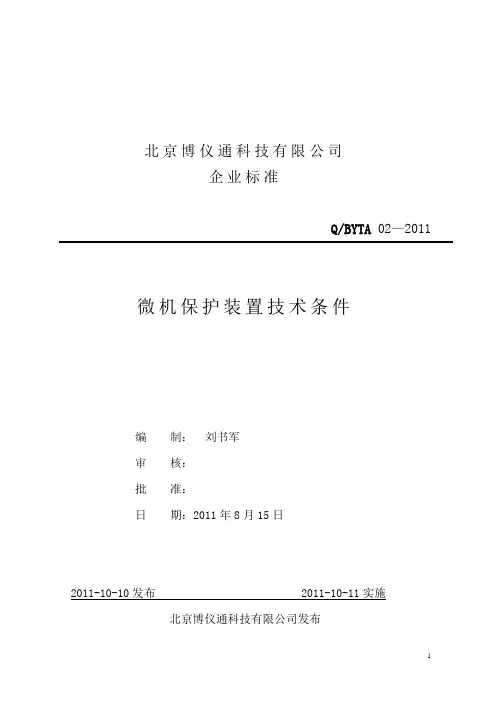

北京博仪通科技有限公司企业标准Q/BYTA 02—2011 微机保护装置技术条件编制：刘书军审核：批准：日期：2011年8月15日2011-10-10发布 2011-10-11实施北京博仪通科技有限公司发布1.适用范围:本标准适用于环网柜、开关柜、分支箱内的微机保护装置（以下简称：继保装置)，该继保装置具有保护、测量、控制、告警、通讯等多种功能，是构成10kV及以下输电线路智能化开关柜的核心保护监控元件。

本技术条件不涉及装在继保装置内的元件，继保装置内所装元件应符合它们各自的技术条件和标准。

本标准作为该继保装置的设计、制造、检查及验收的依据。

本标准不适用于其他型式的继保装置。

2.引用标准:GB/T 2900.1 电工名词术语基本术语DL/T 478-2001 静态继电保护及安全自动装置通用技术条件GB/T 14285-2006 继电保护和安全自动装置技术规程GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T 4588.4-2002 多层印制板分规范GB/T14598.09-1995 电气继电器电气骚扰试验辐射磁场抗扰度试验GB/T14598.10-1996 电气继电器电气骚扰试验快速瞬变抗扰度试验GB/T14598.13-1998 电气继电器电气骚扰试验脉冲群干扰GB/T14598.14-1998 电气继电器电气骚扰试验静电放电抗扰度试验GB/T14598.18-2007 电气继电器电气骚扰试验浪涌抗扰度试验GB/T 2423.1-2001 电工电子产品环境试验第2部分：试验方法试验A：低温GB/T 2423.2-2001 电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.3-2006 电工电子产品基本环境试验规程：试验Ca:恒定湿热试验GB/T2423.5-1995 电工电子产品环境试验第2部分:试验方法试验Ea和导则: 冲击GB/T2423.6-1995 电工电子产品环境试验第2部分:试验方法试验Eb和导则: 碰撞GB/T2423.10-1995 电工电子产品环境试验第2部分:试验方法试验Fc和导则: 振动GB 4208 -2008 外壳防护等级GB/T 9969-2008 工业产品使用说明书总则GB/T 14436-1993 工业产品保证文件总则GB/T 191-2008 包装储运图示标志3.正常使用环境条件:●使用地点不允许有较强的振动与冲击；●使用地点不得有爆炸危险的介质，周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气及有较严重的霉菌存在；●使用地点不允许有较强的外磁感应强度。

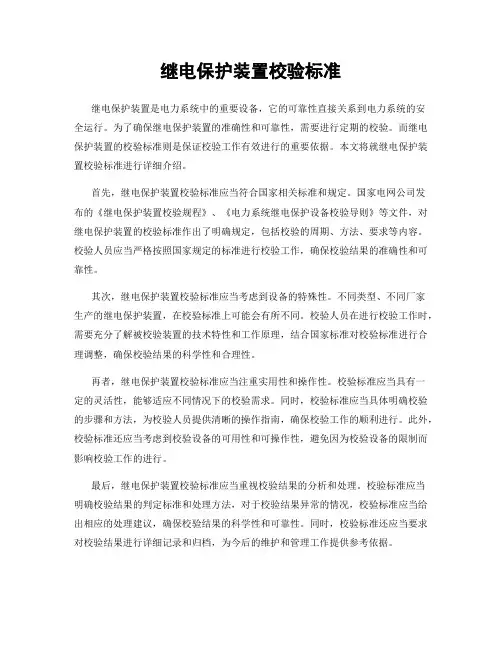

继电保护装置校验标准继电保护装置是电力系统中的重要设备，它的可靠性直接关系到电力系统的安全运行。

为了确保继电保护装置的准确性和可靠性，需要进行定期的校验。

而继电保护装置的校验标准则是保证校验工作有效进行的重要依据。

本文将就继电保护装置校验标准进行详细介绍。

首先，继电保护装置校验标准应当符合国家相关标准和规定。

国家电网公司发布的《继电保护装置校验规程》、《电力系统继电保护设备校验导则》等文件，对继电保护装置的校验标准作出了明确规定，包括校验的周期、方法、要求等内容。

校验人员应当严格按照国家规定的标准进行校验工作，确保校验结果的准确性和可靠性。

其次，继电保护装置校验标准应当考虑到设备的特殊性。

不同类型、不同厂家生产的继电保护装置，在校验标准上可能会有所不同。

校验人员在进行校验工作时，需要充分了解被校验装置的技术特性和工作原理，结合国家标准对校验标准进行合理调整，确保校验结果的科学性和合理性。

再者，继电保护装置校验标准应当注重实用性和操作性。

校验标准应当具有一定的灵活性，能够适应不同情况下的校验需求。

同时，校验标准应当具体明确校验的步骤和方法，为校验人员提供清晰的操作指南，确保校验工作的顺利进行。

此外，校验标准还应当考虑到校验设备的可用性和可操作性，避免因为校验设备的限制而影响校验工作的进行。

最后，继电保护装置校验标准应当重视校验结果的分析和处理。

校验标准应当明确校验结果的判定标准和处理方法，对于校验结果异常的情况，校验标准应当给出相应的处理建议，确保校验结果的科学性和可靠性。

同时，校验标准还应当要求对校验结果进行详细记录和归档，为今后的维护和管理工作提供参考依据。

综上所述，继电保护装置校验标准是保证继电保护装置校验工作有效进行的重要依据。

校验标准应当符合国家相关标准和规定，考虑到设备的特殊性，注重实用性和操作性，重视校验结果的分析和处理。

只有严格按照标准进行校验工作，才能确保继电保护装置的可靠性和安全性，保障电力系统的稳定运行。

PSL641U保护调试步骤PSL641U保护调试步骤 (1)1.装置上电检查及版本核对 (3)2.硬件 (3)3.现场信息确认 (3)a)CT的二次额定值为5A或1A (3)b)现场直流电压为110V或220V，与装置是否一致。

(3)c)GPS对时方式 (3)d)后台通讯和串口打印 (4)4.菜单结构图 (5)5.试验仪介绍（以博电为例） (5)6.试验前的准备 (8)a)设置定值（附定值清单） (8)b)检查功能软压板 (10)c)检查是否有硬压板功能 (11)7.检查交流输入 (11)a)交流模件端子X1定义 (11)b)保护模拟量通道采样精度校准 (12)c)测量模拟量通道采样精度校准 (13)8.保护试验 (13)a)相间过流保护 (13)b)零序过电流 (14)c)低频减载 (15)d)低压减载 (17)e)过负荷 (19)f)合闸加速 (19)g)重合闸 (19)h)手动同期合闸（需投入“同期合闸”软压板） (20)9.告警及其他功能 (21)a)TV断线 (21)b)小电流接地选线地选线（以下功能都需投入“接地选线”软压板） (21)10.其他注意事项 (21)a)61850通讯设置 (21)b)调试其他注意事项（详见PS640U系列数字式装置FAQ） (21)c)网络打印设置 (21)11.附录 (22)a)附表1：程序V1.1版本内部定值 (22)b)附表2：程序V1.2版本内部定值 (22)c)附表3：TRIP跳合闸模件 (23)版权声明当前版本V1.00南京国电南京自动股份有限公司版权所有我们对本文档及其中的内容具有全部的知识产权。

除非特别授权，禁止复制或向第三方分发。

凡侵犯本公司版权等知识产权的，本公司必依法追究其法律责任。

我们定期仔细检查本文档中的内容，在后续版本中会有必要的修正。

但不可避免会有一些错误之处，欢迎提出改进的意见。

我们保留在不事先通知的情况下进行技术改进的权利。

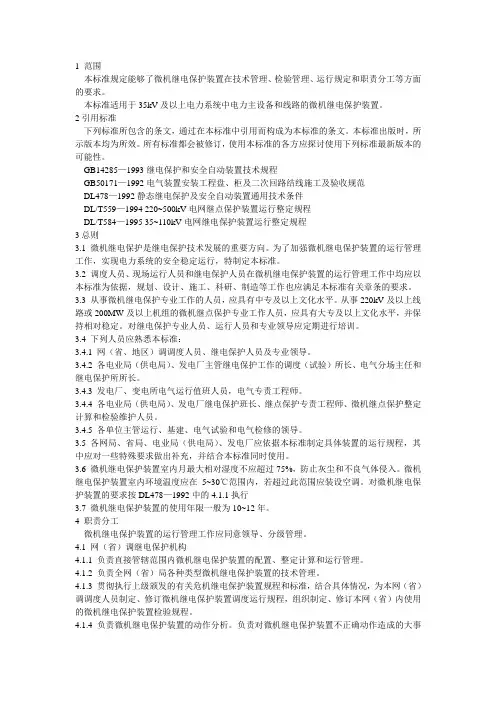

1 范围 本标准规定能够了微机继电保护装置在技术管理、检验管理、运行规定和职责分工等方面的要求。 本标准适用于35kV及以上电力系统中电力主设备和线路的微机继电保护装置。 2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为所效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB14285—1993继电保护和安全自动装置技术规程 GB50171—1992电气装置安装工程盘、柜及二次回路结线施工及验收规范 DL478—1992静态继电保护及安全自动装置通用技术条件 DL/T559—1994 220~500kV电网继点保护装置运行整定规程 DL/T584—1995 35~110kV电网继电保护装置运行整定规程 3总则 3.1 微机继电保护是继电保护技术发展的重要方向。为了加强微机继电保护装置的运行管理工作，实现电力系统的安全稳定运行，特制定本标准。 3.2 调度人员、现场运行人员和继电保护人员在微机继电保护装置的运行管理工作中均应以本标准为依据，规划、设计、施工、科研、制造等工作也应满足本标准有关章条的要求。 3.3 从事微机继电保护专业工作的人员，应具有中专及以上文化水平。从事220kV及以上线路或200MW及以上机组的微机继点保护专业工作人员，应具有大专及以上文化水平，并保持相对稳定。对继电保护专业人员、运行人员和专业领导应定期进行培训。 3.4 下列人员应熟悉本标准： 3.4.1 网（省、地区）调调度人员、继电保护人员及专业领导。 3.4.2 各电业局（供电局）、发电厂主管继电保护工作的调度（试验）所长、电气分场主任和继电保护所所长。 3.4.3 发电厂、变电所电气运行值班人员，电气专责工程师。 3.4.4 各电业局（供电局）、发电厂继电保护班长、继点保护专责工程师、微机继点保护整定计算和检验维护人员。 3.4.5 各单位主管运行、基建、电气试验和电气检修的领导。 3.5 各网局、省局、电业局（供电局）、发电厂应依据本标准制定具体装置的运行规程，其中应对一些特殊要求做出补充，并结合本标准同时使用。 3.6 微机继电保护装置室内月最大相对湿度不应超过75%，防止灰尘和不良气体侵入。微机继电保护装置室内环境温度应在5~30℃范围内，若超过此范围应装设空调。对微机继电保护装置的要求按DL478—1992中的4.1.1执行 3.7 微机继电保护装置的使用年限一般为10~12年。 4 职责分工 微机继电保护装置的运行管理工作应同意领导、分级管理。 4.1 网（省）调继电保护机构 4.1.1 负责直接管辖范围内微机继电保护装置的配置、整定计算和运行管理。 4.1.2 负责全网（省）局各种类型微机继电保护装置的技术管理。 4.1.3 贯彻执行上级颁发的有关危机继电保护装置规程和标准，结合具体情况，为本网（省）调调度人员制定、修订微机继电保护装置调度运行规程，组织制定、修订本网（省）内使用的微机继电保护装置检验规程。 4.1.4 负责微机继电保护装置的动作分析。负责对微机继电保护装置不正确动作造成的大事故或典型事故进行调查，并及时下发改进措施和事故通报。 4.1.5 统一管理直接管辖范围内危机继电保护装置的程序，各网（省）局对同一型号微机继电保护装置应使用相同的程序，更改程序应下发程序通知单。 4.1.6 负责对网（省）调调度人员进行有关危机继电保护装置运行方面的培训工作；负责对现场继电保护人员进行微机保护装置的技术培训。 4.1.7 各网（省）调对微机继电保护装置应指定专责人，专责人应熟练掌握微机继电保护装置的软、硬件。 4.1.8 各网（省）调应负责微机继电保护装置维修中心工作，维修中心对每种微机继电保护应备一套完整的装置，并有足够的备品、备件。 4.2 电业局（供电局）、发电厂继电保护机构 4.2.1 负责微机继电保护装置的日常维护、定期检验和输入定值。 4.2.2 按地区调度及发电厂管辖范围，定期编制微机继电保护装置整定方案和处理日常运行工作。 4.2.3 贯彻执行上级颁发的有关微机继电保护装置规程和标准，负责为地区调度及现场运行人员编写微机继电保护装置调度运行规程和现场运行规程。 4.2.4 统一管理直接管辖范围内微机继电保护装置规程和程序，同一型号微机继电保护装置应使用相同的程序，更改程序应下发程序通知单。 4.2.5 负责对现场运行人员和地区调度人员进行有关微机继电保护装置的培训。 4.2.6 微机继电保护装置发生不正确动作时，应调查不正确动作原因，并提出改进措施。 4.2.7 熟悉微机继电保护装置原理及二次回路，负责微机继电保护装置的异常处理。 4.2.8 了解变电所综合自动化中微机继电保护装置的有关内容。 4.3 调度人员 4.3.1 了解微机继电保护装置的原理。 4.3.2 批准和监督直接管辖范围内的各种微机继电保护装置的正确使用与运行。 4.3.3 处理事故或系统运行方式改变时，微机几许电保护装置使用方式的变更应按有关规程、规定执行。 4.3.4 在系统发生事故等不正常情况时，调度人员应根据断路器及微机继电保护装置的动作情况处理事故，并作好记录，及时通知有关人员。根据短路电流曲线或微机继电保护扎的测距结果，给出巡线范围，及时通知有关单位。 4.3.5 参加微机继电保护装置调度运行规程的审核。 4.4 现场运行人员 4.4.1 了解微机继电保护装置的原理及二次回路。 4.4.2 负责与调度人员核对微机继电保护装置的整定值，负责进行微机继电保护装置的投入、停用等操作。 4.4.3 负责记录并向主管调度汇报微机继电保护装置（包括投入试运行的微机继电保护装置）的信号指示（显示）及打印报告等情况。 4.4.4 执行上级颁发的有关微机继电保护装置规程和规定 4.4.5 掌握微机继电保护装置打印（显示）出的各种信息的含义。 4.4.6 根据主观调度命令，对已输入微机继电保护装置内的各套定值，允许现场运行人员用规定的方法来改变定值。 4.4.7 现场运行人员应掌握微机继电保护装置的时钟校对、采样值打印（显示）、定值清单打印（显示）、报告复制、按规定的方法改变定值、保护的停投和使用打印机等操作。 4.4.8 在改变微机继电保护装置的定值、程序或接线时，要有主管调度的定值、程序及回路变更通知单（或有批准的图样）方允许工作。 4.4.9 对微机继电保护装置和二次回路进行巡视。 5 运行规定 5.1 一条线路两端的同一型号微机高频保护软件版本应相同。 5.2 各网（省）调应统一规定微机继电保护装置中各保护段的名称及作用。 5.3 现场继电保护装置在运行中需要改变已固定好的成套定值时，由现场运行人员按规定的方法改变定值，此时不必停用微机继电保护装置，但应立即打印（显示）出新定值清单，并与主管调度核对定值。 5.4 微机继电保护装置在运行中需要改变已固化好的成套定值时，由现场运行人员按规定的方法改变定值，此时不必停用微机继电保护装置，但应立即打印（显示）出新定值清单，并与主管调度核对定值。 5.5 微机继电保护装置动作（跳闸或重合闸）后，现场运行人员应按要求作好记录和复归信号，并将动作情况和测距结果立即向主管调度汇报，然后复制总报告和分报告。 5.6 现场运行人员应保证打印报告的连续性，严禁乱撕、乱放打印纸，妥善保管打印报告，并及时移交继电保护人员。无打印操作时，应将打印机防尘盖盖好，并推入盘内。现场运行人员应定期检查打印纸是否充足、字迹是否清晰。 5.7 微机继电保护装置出现异常时，当值运行人员应根据该装置的现场运行规程进行处理，并立即向主管调度汇报，继电保护人员应立即到现场进行处理。 5.8 微机继电保护装置插件出现异常时，继电保护人员应用备用插件更换异常插件，更换备用插件后应对整套保护装置进行必要的试验，异常插件送维修中心（或制造厂）修理。 5.9 在下列情况下应停用整套微机继电保护装置 A）微机继电保护装置使用的交流电压、交流电流、开关量输入、开关量输出回路作业； B）装置内部作业； C）继电保护人员输入定值。 5.10 带高频保护的微机线路保护装置如需使用支流电源，应在两测高频保护装置使用后才允许停直流电源。 5.11 若微机线路保护装置和收发信机均有远方起动回路，只能投入一套远方起动回路。 5.12 运行中的危机继电保护装置直流电源恢复后时钟不能保证准确时，应校对时钟。 5.13 危机高频保护年投入运行时间应大于330天。 5.14 远方更改危机继电保护装置或操作微机继电保护装置时，应根据现场有关运行规定，并有保密和监控手段，以防止误整定和误操作。 5.15 微机继电保护装置与通信复用通道时，通道设备的维护和调试均由通信人员负责。当通信人员在通信设备或复用通道上工作而影响微机继电保护装置的正常工作时，应由通信值班人员通知当地变电所（发电厂）运行值长，变电所（发电厂）运行值长向主管调度申请停用有关微机继电保护装置，经主管调度批准后，由主管调度下令给有关变电所（发电厂）运行值长，将两端有关微机继电保护装置停用。 对于复用载波机接口装置的维护和调试工作应视安装地点而异。若安装在通信机房，则由通信人员负责；若安装在继电保护室，则由继电保护人员负责。 6 技术管理 6.1 微机继电保护装置投运时，应具备如下的技术文件： A）竣工原理图、安装图、技术说明书、电缆清册等设计资料； B）制造厂提供的装置说明书、保护屏（柜）电原理图、装置电原理图、分板电原理图、故障检测手册、合格证明和出厂试验报告等技术文件； C）新安装检验报告和验收报告； D）微机继电保护装置定值和程序通知单；

继电保护和电网安全自动装置校验规程第一章总则第一条为了规范继电保护和电网安全自动装置（以下简称装置）的校验工作，以保证电网安全、可靠运行，本规程制定。

第二章校验范围第二条装置校验的范围包括：装置硬件设备、软件配置、参数设置、逻辑功能和接口功能等校验。

第三章校验内容第三条装置硬件设备校验内容包括：设备型号、设备标识、设备连接、设备固件版本、设备运行环境、设备备份等校验。

第四条装置软件配置校验内容包括：软件版本、软件功能、软件拓扑图、软件路径等校验。

第五条装置参数设置校验内容包括：设备参数、保护参数、通信参数、定值参数等校验。

第六条装置逻辑功能校验内容包括：逻辑运行时间、逻辑运行效果、逻辑运行参数等校验。

第七条装置接口功能校验内容包括：与上位机通信接口、与下位机通信接口、与其他装置通信接口等校验。

第四章校验方法第八条装置校验采用的方法包括：检查法、测试法、仿真法、对比法等。

第九条检查法是指通过检查设备硬件设备、软件配置、参数设置、逻辑功能和接口功能等的正确与否来进行校验。

第十条测试法是指通过实际操作装置，检验其在各种情况下的工作情况和响应时间来进行校验。

第十一条仿真法是指通过仿真软件或设备来模拟实际工作情况，检验装置在仿真环境下的工作情况。

第十二条对比法是指将待校验的装置与同类型、同性能、同参数等的装置进行对比，检验其是否一致。

第五章校验过程第十三条装置校验的过程包括：准备工作、测试操作、数据分析和评价等。

第十四条准备工作包括：准备校验设备、校验文档、校验环境等。

第十五条测试操作包括：装置启动、装置停止、装置切换、装置响应时间等。

第十六条数据分析和评价包括：对校验数据进行分析、处理和评价，形成校验报告。

第六章校验考虑第十七条装置校验的考虑包括：校验时间、校验人员、校验地点、校验方法、校验设备等。

第十八条装置校验的时间应在电网负荷较小的时期进行，以免对正常运行造成影响。

第十九条装置校验的人员应具备相应的专业知识和经验，能够正确、有效地进行校验工作。

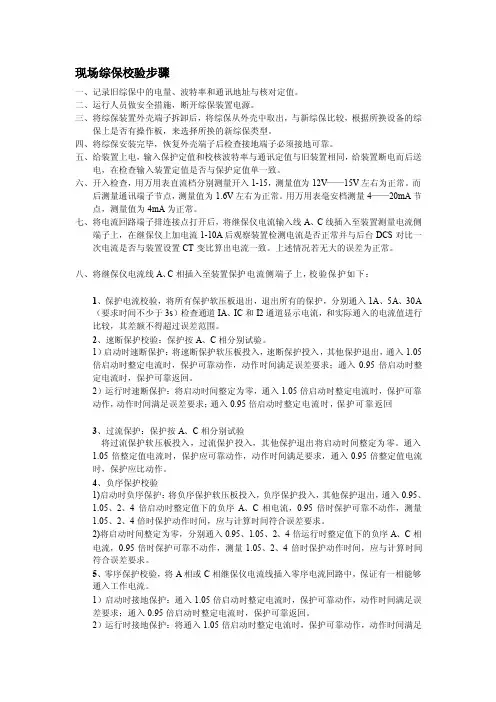

现场综保校验步骤一、记录旧综保中的电量、波特率和通讯地址与核对定值。

二、运行人员做安全措施，断开综保装置电源。

三、将综保装置外壳端子拆卸后，将综保从外壳中取出，与新综保比较，根据所换设备的综保上是否有操作板，来选择所换的新综保类型。

四、将综保安装完毕，恢复外壳端子后检查接地端子必须接地可靠。

五、给装置上电，输入保护定值和校核波特率与通讯定值与旧装置相同，给装置断电而后送电，在检查输入装置定值是否与保护定值单一致。

六、开入检查，用万用表直流档分别测量开入1-15，测量值为12V——15V左右为正常。

而后测量通讯端子节点，测量值为1.6V左右为正常。

用万用表毫安档测量4——20mA节点，测量值为4mA为正常。

七、将电流回路端子排连接点打开后，将继保仪电流输入线A、C线插入至装置测量电流侧端子上，在继保仪上加电流1-10A后观察装置检测电流是否正常并与后台DCS对比一次电流是否与装置设置CT变比算出电流一致。

上述情况若无大的误差为正常。

八、将继保仪电流线A、C相插入至装置保护电流侧端子上，校验保护如下：1、保护电流校验，将所有保护软压板退出，退出所有的保护，分别通入1A、5A、30A（要求时间不少于3s）检查通道IA、IC和I2通道显示电流，和实际通入的电流值进行比较，其差额不得超过误差范围。

2、速断保护校验：保护按A、C相分别试验。

1）启动时速断保护：将速断保护软压板投入，速断保护投入，其他保护退出，通入1.05倍启动时整定电流时，保护可靠动作，动作时间满足误差要求；通入0.95倍启动时整定电流时，保护可靠返回。

2）运行时速断保护：将启动时间整定为零，通入1.05倍启动时整定电流时，保护可靠动作，动作时间满足误差要求；通入0.95倍启动时整定电流时，保护可靠返回3、过流保护：保护按A、C相分别试验将过流保护软压板投入，过流保护投入，其他保护退出将启动时间整定为零。

通入1.05倍整定值电流时，保护应可靠动作，动作时间满足要求，通入0.95倍整定值电流时，保护应比动作。

国电南自Q/GDNZ.JB052-2007标准备案号：1591-2007PSR 660U系列综合测控装置技术说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSR 660U系列综合测控装置技术说明书V 2.2国电南京自动化股份有限公司2009年03月安全声明注意：对装置进行测试时，请使用可靠精确的测试仪进行测试。

有些模块的输入量程是通过板上跳线实现的，请在接线前仔细核对跳线，以免损坏模块。

危险：请不要用手触摸装置除机壳外的裸露带电部分和印制板上的器件管脚。

其他：出厂时，运行密码为1000，检修密码为2000，请用户重设。

请注意密码管理，以免由于越权使用密码，造成误操作。

版本声明本说明书适用于PSR 660U系列综合测控装置主CPU模块V2.06版本，详见下表。

1．软件本说明书对应的各模件最新版本号分别如下表：模块简称版本号校验码备注DI 2.00 A47BAC-1 2.00 6017AC-2, AC4-2 2.00 0577PSG-301F-A.YZ1 AC4-2 2.00 E5BD PSG-301F-H.YZ1 AC-3 2.00 4456AC-U 2.00 99EFAC-1D 1.00 996AAC-2D 1.00 379BAC4-2D 1.00 32F6PSG-301F-H.YZ1 AC-3D 1.00 3451TDC 2.00 BD97PSG-320D-D.YZ1 CTR 1.42 9F60 OUT 1.42 D017DO 2.00 8F9ERTDAO、RTD、AO 2.00 4E39LDIO 2.00 51FD PSG-311E-C. YZ1 LDIOA 2.00 B387PSG-DIO.L-A.YZ1 DIO 2.00 E652TDIO 2.00 74B5SYN 2.00 04D3CPU 2.06 B792HMI 2.00 PSR660U-PNL.A-B.YZ1 POWER 2.00 C9052．硬件产品说明书版本修改记录表3 V2.2增加交流模件AC-1D、AC-2D、AC-3D，AC4-2D模件，与AC-1、AC-2、AC-3，AC4-2相比，AC-1D、AC-2D、AC-3D，AC4-2D模件电流测量范围为2倍额定值V2.06 2009.032 V2.1增加LDIOA模件，修改检修功能，增加双点SOE合并功能。

QB中电（福建）电力开发有限公司企业标准Q/ ZDKF J1.4.22-2008沙溪口水电厂PSL-621C型微机线路保护装置检验规程2008-06-02 发布 2008-06-03 实施中电（福建）电力开发有限公司发布目次1 主题内容与适用范围 (1)2 引用标准 (1)3 下列人员应通晓本标准 (1)4 技术规范及技术数据 (1)5 检验周期 (1)6 检验前的准备工作 (1)7 检验质量标准和有关要求 (2)8 检验方法 (3)（1）绝缘电阻检测 (3)（2）通电前的检查（新安装） (3)（3）装置通电检查 (3)（4）整组试验 (6)（5）操作回路各继电器检验 (6)9 验收和运行要求 (7)沙溪口水力发电厂企业标准PSL-621C微机线路保护装置检验规程Q/ ZDKF J1.4.22-2008 1 主题内容与适用范围规程规定了PSL-621C型微机保护的检验内容、检验要求和试验接线。

本规程适用于现场继电保护工作人员进行PSL-621C型线路保护装置的现场检验。

2引用标准下列文档中的条款通过本部分的引用而成为本部分的条款。

凡是注日期的引用文档，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文档的最新版本。

凡是不注日期的引用文档，其最新版本适用于本部分。

南京自动化股份有限公司《PSL-620D系列数字式线路保护装置技术说明书》《PSL-620C系列数字式线路保护装置使用说明书》《GPSL621C-111型数字式线路保护柜调试大纲》《PSL-620C系列数字式电流差动保护装置调试大纲》。

（87）电生供字第254 号继电保护和电网安全自动装置现场工作保安规定GB 7261-2000《继电器及继电保护装置基本试验方法》GB 14285-2006 《继电保护和安全自动装置技术规程》DL/T 995-2006 《继电保护和电网安全自动装置检验规程》DL/T624-1997 《继电保护微机型试验装置技术条件》DL/T 478-2001 静态继电保护及安全自动装置通用技术条件国家电网生技[2005] 400 号国家电网公司十八项电网重大反事故措施（试行）调继[2005] 222号《国家电网公司十八项电网重大反事故措施》（试行）继电保护专业重点实施要求3 下列人员应通晓本标准安生部二次点检员、发电部电气专责、从事继电保护工作的检验和维护人员。
