PA140-F2 微机综合保护装置- 37 -PA140-F2 技术说明书一、基本配置PA140-F2 保护装置主要应用于中低压等级的电力系统中，可以独立或者配合完成电网馈线、进线等线路和设备的保护，功能列举如下：保护功能：Ⅰ段过流保护Ⅱ段过流保护（可设定时限或四种反时限之一）Ⅲ段过流保护零序过流保护低电压保护（可设置电流闭锁）非电量保护控制回路断线监测装置故障、失电告警测控功能：断路器遥控分、合6 路遥信开关量采集、装置遥信量变位、事故遥信事件记录功能、故障录波上传遥测量：三相电压、、三相电流、零序电压、零序电流、有功功率、无功功率、积分电度、功率因数、频率等通信功能：采用 485、422 串行口通信，支持标准的国家电力行业103 规约二、装置说明外部电流及电压输入经互感器隔离变换后，由低通滤波器输入至A/D 转换器。
转换成的数字量经CPU 进行保护逻辑运算，构成各种保护继电器，同时计算出各种遥测量显示在LCD 上，并能通过通讯线传送给上位机。
Ia、Ib、Ic 为保护用电流互感器输入，零序电流须用专用的零序电流互感器接入。
装置具有自检异常告警功能，当系统对RAM、ROM、定值、继电器、A/D 通道、测量通道系数自检异常后发出告警信号。
PA140-F2 微机综合保护装置- 38 -本装置开入信号为有源接点，用户开入量为无源须特殊说明。
装置的所有保护均设有软压板，可以在装置本身自行设置投退，也可以通过上位机投退。
三、技术参数3.1、电源3.2、计量精度3.3、保护性能参数内容参数内容参数Ⅰ段过流动作值误差<±3% Ⅰ段过流动作时间误差<±15msⅡ段过流动作值误差<±3% Ⅱ段过流动作时间误差<±15msⅢ段过流动作值误差<±3% Ⅲ段过流动作时间误差<±15ms反时限过流动作值误差 <±3% 反时限过流动作时间误差 <±15ms 零序电流动作值误差 <±3% 零序电流动作时间误差 <±15ms低电压动作值误差 <±3% 低电压动作时间误差 <±15ms非电量保护动作时间误差 <±15ms说明：动作时限当设置为0 时，动作时间误差<35ms3.4、实时性类型电压允许偏差波形频率功耗纹波波形失真直流 220V -10%～+20% 直流——— <20W <5% ————交流 220V +15%～–20% 交流 50±5Hz <20W —— <5%内容条件精度0.2～5A <±2%电流（保护）5～100A <±1%电压 20%—120%Un <±0.2%有功功率—— <±2%无功功率—— <±2%频率 45～55Hz <±0.02Hz内容开关动作分辨率数据采集通讯画面刷新调画面时间接口报警时间上位机到下位机命令参数<2ms模拟量≤1s波特率1200～9600（默认4800）≤1s ≤1s ≤1s ≤1sPA140-F2 微机综合保护装置- 39 -3.5、整定参数说明：In 为电流额定值，默认为5A；Un 为线电压额定值，为100V。
第一章 PA150+系列概述1．适用范围PA150+系列微机综合保护测控装置是针对企业电力系统的老款PA150升级而来的新型“四合一”综合保护测控装置，它适用于石化、钢铁、冶金等行业，也适用于电力行业中对保护功能要求比较灵活的场合。
PA150+系列保护测控装置采用先进的技术，精心的设计，使保护和测控既相对独立又相互融合，保护装置工作不受测控和外部通信的影响，确保保护的安全性和可靠性。
PA150 系列保护测控装置不仅支持现场所需的保护、监视、控制功能，还支持综合自动化所需的各种高级应用功能，如故障信息、电量变送功能等，为企业电力系统的安全、稳定、经济运行提供了坚实的基础。
2．主要特点●装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。
●硬件资源丰富，开入量可达12 路，提供丰富的信号和出口接点。
●操作回路交、直流配置灵活，可以适应各种操作机构。
●保护功能配置齐全、动作快速、性能可靠。
●具备完善的装置测试功能，方便了现场的调试和检测。
●装置具备软件对时和硬件对时功能。
硬件对时支持GPS 差分秒脉冲对时或者IRIG-B 码对时，装置可自动识别对时方式。
●完善的事件报告处理功能，可保存最新32次动作报告，最新32次S0E变位记录报告，最新32次用户操作记录报告。
●保护功能和通信功能分别由独立的CPU 来实现，网络的状况不影响保护的正常运行。
良好的人机界面、汉字显示、中文报告显示。
●支持一路独立的485 口通信，MODBUS-RTU协议。
●符合《DL/T 478 一2001 静态继电保护及安全自动装置通用技术条件》 规程要求。
●符合《B14285-93 继电保护和安全自动装置技术规程》规程要求。
3．PA150+系列装置液晶显示说明3.1主画面液晶显示说明装置上电后，正常运行时液晶屏幕将循环显示主画面，基本格式如下（以PA150+F1 为例）:3.2 保护动作时液晶显示说明本装置能存储32次动作报告，当保护动作时，液晶屏幕自动显示最新一次保护动作报告，当一次动作报告中有多个动作元件时，所有动作元件将循环显示，格式如下：3.3 自检出错时液晶显示说明本装置能存储32 次装置自检报告，保护装置运行中，硬件自检出错将立即显示自检报告，当一次自检报告中有多个出错信息时，所有自检信息将滚屏显示，格式如下：4．PA150+系列装置菜单功能说明在主画面状态下，按‘确认’键可进入主菜单，通过‘↑’、‘↓’、‘确认’和‘取消’键选择子菜单。
微机保护装置的使用方法微机保护装置的使用方法（一）微机保护单元箱的面板布置本试验台所设微机保护装置的面板示意图如附图2-1所示：附图2-1 微机保护面板示意图面板布置示意图分成五个区域：1．面板正中上层为数据信息显示屏区域；2．面板左上角为信号指示灯区域； 3．面板右上角为手动跳、合闸操作区域； 4．面板右下角为装置电源开关；5．面板正中下层为保护装置进行人机对话的键盘输入区。
（二）装置面板各部分的作用1．显示屏微机保护的显示内容分为四个部分，即正常运行显示、故障显示、整定值浏览和整定值修改。
正常运行显示内容根据不同的保护有不同的项目，每项显示由类型装置运行 I 段动作 II 段动作操作电源YHB-Ⅲ型微机保护装置合闸选择分闸 ON OFF画面切换▲▼信号复位主机复位＋－III 段动作变压器差动代码和反映其测量大小的数据组成；故障显示是在装置检测到故障并满足预先设定的条件后自动从正常显示状态切换到故障显示画面，本保护装置的故障显示由七个画面组成，相应记录过去七次故障数据，最近的故障画面在最上层，通过“▲”或“▼”键可浏览所有画面，且浏览过程是连续进行的，即当到达第七个故障画面时，再按“▼”键时将显示第一个画面，当到达第一个画面时，再按“▲”键将显示第七个画面的内容，每个故障画面包含了故障的类型、故障电流的大小；整定值浏览可观看装置的保护设置情况，但不能够修改整定值的大小；当输入密码正确时可进入整定值修改画面，通过使用“▲”、“▼”键可观看装置的保护设置情况，通过配合使用“+”、“-”键可修改整定值的大小或设置性质，本试验台微机保护装置整定值的设置情况和具体操作方法详见后面的装置整定值设置部份说明。
DJZ-Ⅲ型电气控制及继电保护试验台所设微机保护装置正常运行时显示的内容如附表2-1所示。
附表2-1 微机保护装置正常运行显示项目显示屏内容含意1A-XXX 变压器一次侧A相电流幅值，XXX表示电流幅值的大小（以下同）1B-XXX 变压器一次侧B 相电流幅值1C-XXX 变压器一次侧C 相电流幅值2A-XXX 变压器二次侧A相电流幅值2B-XXX 变压器二次侧B 相电流幅值2C-XXX 变压器二次侧C 相电流幅值U1-XXX PT测量点AB相线电压幅值U2-XXX PT测量点BC相线电压幅值U3-XXX PT测量点CA相线电压幅值由于本试验台微机保护装置设有三个方面的实验内容，为了便于区分各个不同的实验内容，特在正常运行时让每个方面实验所显示的画面项目上有所区别。
HYP1410微机电动机综合保护监控装置使用说明书ＵＳＥＲ ＧＵＩＤＥ®ZHEJIANG HUAYI ELECTRIC POWER AUTOMATION CO.，LTD目录1.适用范围 (4)2.装置功能及保护原理简述 (4)2.1 电气参数测量 (4)2.2速断保护 (4)2.3过热（过负荷）保护 (4)2.4 零序过流（接地）保护 (5)2.5负序过流（不平衡、断相或反相）保护 (5)2.6 低电压保护 (5)2.7自启动控制 (5)2.8启动时间过长保护 (5)2.9堵转保护 (5)2.10 实际启动电流及启动时间显示 (5)2.11过热跳闸记忆及强制复归 (5)2.12过热报警 (6)2.13熔断器熔断报警 (6)2.14 PT断线报警 (6)3.技术参数 (6)4.按键功能及操作方法 (7)4．1按键功能 (7)4.1.1“▼” 搜索键与功能键 (7)4.1.2“◄►” 进入修改状态及移动小数点键 (7)4.1.3“▲” 修改、操作键 (7)4.1.4“■信号复归”键 (7)4.2输入密码的方法: (7)4.3搜索方法(适用于定点显示和定值区的显示): (7)4.4密码种类 (7)5. 数码管的显示种类 (7)5.1 数码管显示说明 (7)5.2几种显示列表 (7)5.2.1循环显示（供运行人员使用） (8)5.2.2定点显示(供运行人员或调试人员用) (8)5.2.3进入定值区的显示(输入密码1111) (8)5.2.4有报警或预告时的显示: (9)6.调试方法(适用于调试人员及维护人员) (9)6.1查看、输入或修改保护定值: (10)6.2开关量的检查 (10)6.3保护继电器的出口检查 (10)®ZHEJIANG HUAYI ELECTRIC POWER AUTOMA TION CO.，LTD36.4模拟量输入检查及精度检查 ......................................................................................................... 10 6.4.1电流校准 .................................................................................................................................... 10 6.4.2电压校准 .................................................................................................................................... 10 6.4.3零序电流校准 ........................................................................................................................... 10 6.5保护定值的整定方法与实例(可供定值计算人员和调试人员参考) ........................................ 11 6．5．1二次侧额定电流整定 ........................................................................................................ 11 6.5.2启动时间整定 ........................................................................................................................... 11 6.5.3速断保护整定 ........................................................................................................................... 11 6.5.4过热保护整定 ........................................................................................................................... 11 6.5.5零序过流（接地）保护整定 .................................................................................................. 11 6.5.6负序过流（不平衡、断相或反相）保护整定 ..................................................................... 11 6.5.7低压保护整定 ........................................................................................................................... 11 6.5.8自启动时间整定 ....................................................................................................................... 11 6.6保护试验 .......................................................................................................................................... 11 6.6.1速断试验 .................................................................................................................................... 12 6.6.2过热特性测试 ........................................................................................................................... 12 6.6.3堵转试验 .................................................................................................................................... 13 6.6.4启动时间过长试验 ................................................................................................................... 13 6.6.5零序过流试验 ........................................................................................................................... 13 6.6.6负序过流试验 ........................................................................................................................... 14 6.6.7低电压试验 ............................................................................................................................... 14 6.6.8自启动试验 ............................................................................................................................... 15 6.6.9动作时间试验 ........................................................................................................................... 15 6.6.10 FC 回路熔断器熔断报警 ...................................................................................................... 15 6.6.11 PT 回路断线报警 ................................................................................................................... 15 6.6.12定值错误报警试验 ................................................................................................................. 15 7、机箱结构及接线图 ............................................................................................................................. 16 7.1机箱结构图与说明 .......................................................................................................................... 16 7.3保护装置的端子图及端子接线说明 ............................................................................................ 17 8.运行人员注意事项及要求 .................................................................................................................... 18 9.检修及维护 ............................................................................................................................................. 18 附录1：HYP1410微机电动机保护装置原理图 ................................................................................. 19 附录2：HYP1410微机电动机保护装置原理接线图 . (20)®ZHEJIANG HUAYI ELECTRIC POWER AUTOMA TION CO.，LTD41.适用范围HYP1410微机电动机保护装置适用于工作电压为 0.4－10KV 的电动机，作为电动机的成套保护和监视报警装置。

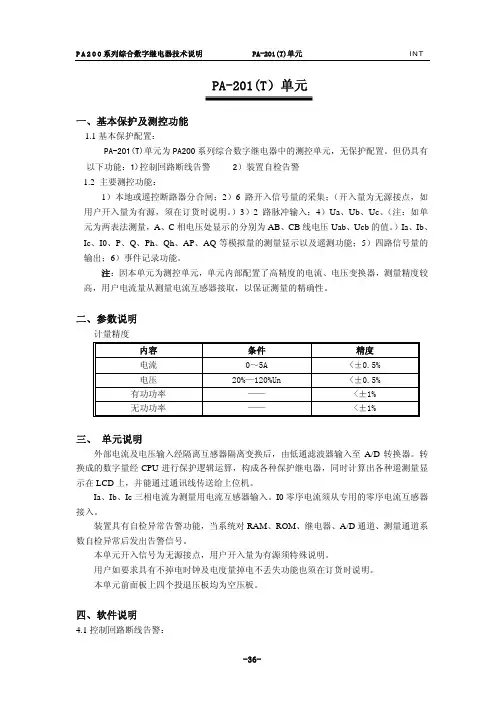

PA-201(T）单元一、基本保护及测控功能1.1基本保护配置：PA-201(T)单元为PA200系列综合数字继电器中的测控单元，无保护配置。
但仍具有以下功能：1)控制回路断线告警 2）装置自检告警1.2 主要测控功能：1）本地或遥控断路器分合闸；2）6路开入信号量的采集；（开入量为无源接点，如用户开入量为有源，须在订货时说明。
）3）2路脉冲输入；4）Ua、Ub、Uc、（注：如单元为两表法测量，A、C相电压处显示的分别为AB、CB线电压Uab、Ucb的值。
）Ia、Ib、Ic、I0、P、Q、Ph、Qh、AP、AQ等模拟量的测量显示以及遥测功能；5）四路信号量的输出；6）事件记录功能。
注：因本单元为测控单元，单元内部配置了高精度的电流、电压变换器，测量精度较高，用户电流量从测量电流互感器接取，以保证测量的精确性。
二、参数说明计量精度内容条件精度电流 0～5A <±0.5%电压 20%—120%Un <±0.5%有功功率 —— <±1%无功功率 —— <±1%三、 单元说明外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至A/D转换器。
转换成的数字量经CPU进行保护逻辑运算，构成各种保护继电器，同时计算出各种遥测量显示在LCD上，并能通过通讯线传送给上位机。
Ia、Ib、Ic三相电流为测量用电流互感器输入。
I0零序电流须从专用的零序电流互感器接入。
装置具有自检异常告警功能，当系统对RAM、ROM、继电器、A/D通道、测量通道系数自检异常后发出告警信号。
本单元开入信号为无源接点，用户开入量为有源须特殊说明。
用户如要求具有不掉电时钟及电度量掉电不丢失功能也须在订货时说明。
本单元前面板上四个投退压板均为空压板。
四、软件说明4.1控制回路断线告警：1）动作条件：装置是通过监测控制回路电压及断路器位置来判断控制回路是否断线。
当装置检测到合闸回路和跳闸回路均无电压后判断断路器位置，如断路器在分位则延时20s 发出合闸回路断线告警信号，如断路器在合位则延时20s 发出跳闸回路断线告警信号。
