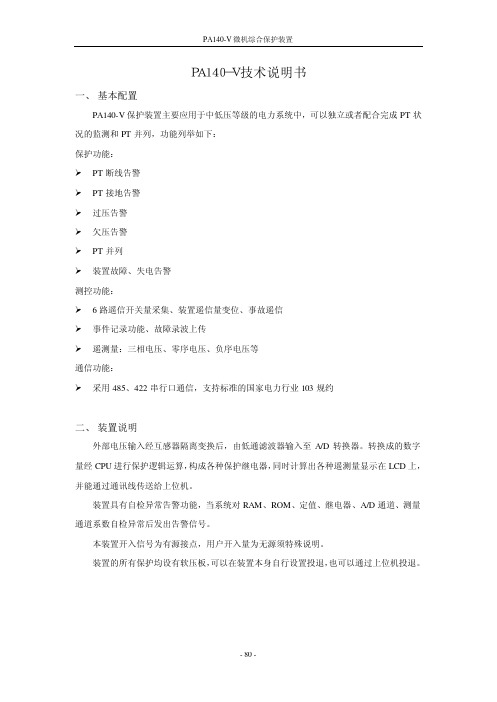

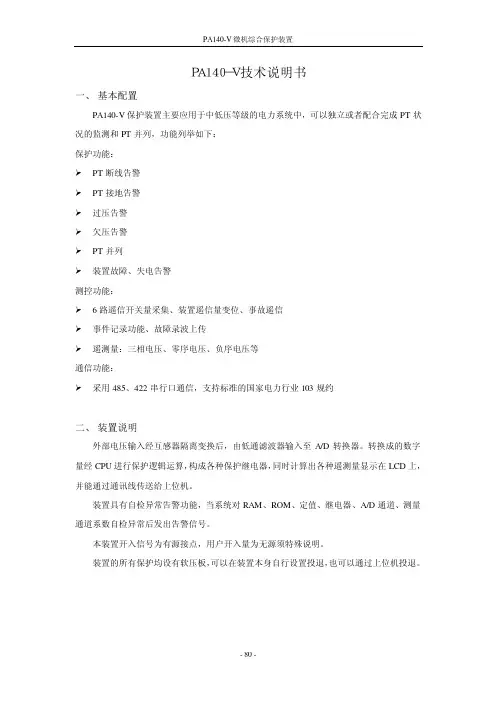

ＰＡ１４０－Ｖ技术说明书 一、 基本配置 PA140-V保护装置主要应用于中低压等级的电力系统中，可以独立或者配合完成PT状况的监测和PT并列，功能列举如下：保护功能：ØPT断线告警ØPT接地告警Ø过压告警Ø欠压告警ØPT并列Ø装置故障、失电告警测控功能：Ø6路遥信开关量采集、装置遥信量变位、事故遥信Ø事件记录功能、故障录波上传Ø遥测量：三相电压、零序电压、负序电压等通信功能：Ø采用485、422串行口通信，支持标准的国家电力行业103规约二、 装置说明 外部电压输入经互感器隔离变换后，由低通滤波器输入至A/D转换器。
转换成的数字量经CPU进行保护逻辑运算，构成各种保护继电器，同时计算出各种遥测量显示在LCD上，并能通过通讯线传送给上位机。
装置具有自检异常告警功能，当系统对RAM、ROM、定值、继电器、A/D通道、测量通道系数自检异常后发出告警信号。
本装置开入信号为有源接点，用户开入量为无源须特殊说明。
装置的所有保护均设有软压板，可以在装置本身自行设置投退，也可以通过上位机投退。
三、 技术参数 3.1、电源3.2、计量精度3.3、保护性能参数内容参数 内容参数 ———— PT 断线告警时间误差 <±15ms PT 接地动作值误差 <±3% PT 接地告警时间误差 <±15ms 过压告警动作值误差 <±3% 过压告警时间误差 <±15ms 欠压告警动作值误差 <±3%欠压告警时间误差<±15ms说明：动作时限当设置为0时，动作时间误差<35ms3.4、实时性3.5、整定参数说明：Un 为线电压额定值，为100V 。
类型 电压 允许偏差 波形 频率 功耗 纹波 波形失真 直流 220V -10%～+20% 直流 ——— <20W <5% ———— 交流 220V+15%～–20%交流50±5Hz<20W——<5%内容 条件 精度 电流 —— —— 电压 ２０％—１２０％Ｕｎ ＜±０．２％ 有功功率 —— —— 无功功率 —— —— 频率 ４５～55Hz ＜±0.02Hz 内容 开关动作分辨率 数据采集 通讯 画面刷新 调画面时间 接口报警时间 上位机到下位机命令参数<2ms模拟量 ≤1s波特率 1200～9600 （默认4800）≤1s≤1s≤1s≤1s整定参数 整定值 整定范围 分辨值 整定时间 设定时间 分辨率 PT 断线告警 —— —— —— Tdx 0.1～500s 0.01s PT 接地告警 U0zd (0.1～1.2)×Un 0.01V Tjd 0.1～500s 0.01s 过压告警 Uzd (0.5～1.2)×Un 0.01V Th 0.1～500s 0.01s 欠压告警ULzd(0.1～1.0)×Un0.01V TL0.1～500s0.01s四、 背板端子 4.1、背板端子图4.2、背板端子说明：端子X1—1：本侧PT位置；端子X1—2：对侧PT位置；端子X1—3：母联断路器位置；端子X1—4：PT并列投退外部压板；端子X1—5：开关量输入；端子X1—6：开入信号量公共端；端子X2—1～2：告警继电器接点（XJ1）；端子X2—3～4：告警继电器接点（XJ2）；端子X2—5～6：告警继电器接点（XJ3）；端子X3—1～4：电压互感器二次电压输入，互感器为星形接法；端子X3—5～6：零序电压互感器二次电压输入；端子X5—1～2：装置工作电源输入，电源电压为220V交直流两用；端子X5—3：接地输入；端子X5—4～5：告警继电器接点（XJ4）；端子X5—6～7：PT并列继电器接点，出口并I、II段PT小母线；端子X5—8：自检继电器常开接点；端子X5—9：自检继电器常闭接点；端子X5—10：常开、常闭继电器公共端；端子X5—11：外接信号IN6的输入接点，用于闭锁保护和复归继电器；端子X5—12：开入信号量公共端；端子X5—13：保护装置接地端子。
![PA150技术说明书总述V05[1][1].00](https://img.taocdn.com/s1/m/3b66f9204b35eefdc8d333b9.png)

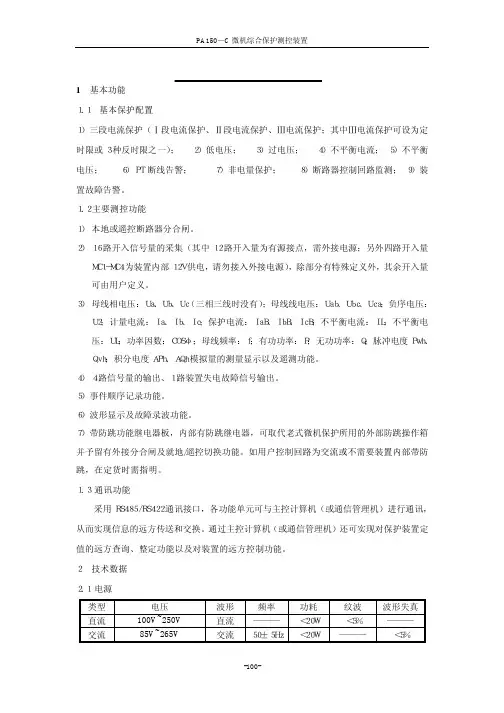

PA150系列微机综合保护测控装置总述1概述PA150系列微机综合保护测控装置是南京因泰莱电器股份有限公司（INT）在总结了现有产品运行经验的基础上，融合了国内外先进技术，采用了基于ARM9内核32位的闪存微控制器，根据中国电力系统不断发展的需求自主研制和生产的产品。
该系列装置具有强大的功能集成，外观时尚、结构精巧、大屏幕液晶显示，图形化中文菜单，四位方向导航盘，操作快捷方便。
该系列装置集保护、测量、控制、监测、通讯、故障录波、事件记录等多种功能于一体。
高精度测量电流、电压、功率、功率因数、频率、零序电流、零序电压、计算电度；在线记录事件量达256条，先进先出（FIFO）动态刷新，带有时间标记，掉电不丢失。
该系列装置既可以分散安装也可以组屏安装，是构成智能化开关柜的理想元件。
2型号分类PA150系列微机综合保护测控装置针对被保护设备及保护要求的不同，分为以下各型号：3主要特点及功能3.1保护功能齐备：各型号保护功能齐备，并可按照用户要求进行定制。
3.2逻辑功能：各保护功能、继电器、开入量具有逻辑组态功能，用户可以现场根据需要来进行设定：保护动作信号量输出自由整定、开关量可通过设定实现非电量保护功能和闭锁保护功能。
3.3 控制回路：装置自带防跳回路，直流、交流均可以带防跳；而且防跳功能解除简单。
3.4 测量功能：高精度测量电流、电压、有功功率、无功功率、功率因数、频率、零序电流、计算电度。
3.5 高度集成：集保护、测量、控制、监测、通讯、录波、事件记录等多种功能于一体。
3.6友好人机界面：大屏幕图形液晶显示，动态显示一次系统图、实时波形图、故障录波图、各种电气参数及保护信息。
中文菜单提示，操作快捷方便。
3.7强大的通讯功能：可提供双RS485、以太网（光口、电口）通讯接口；通讯协议支持modbus RTU、modbus TCP；通讯波特率可达19200bps。
各功能单元与主控计算机（或通信管理机）进行通讯，可实现遥测、遥信、遥控、保护定值设定及查询、装置工作状态、SOE事件记录、录波数据等传输功能。

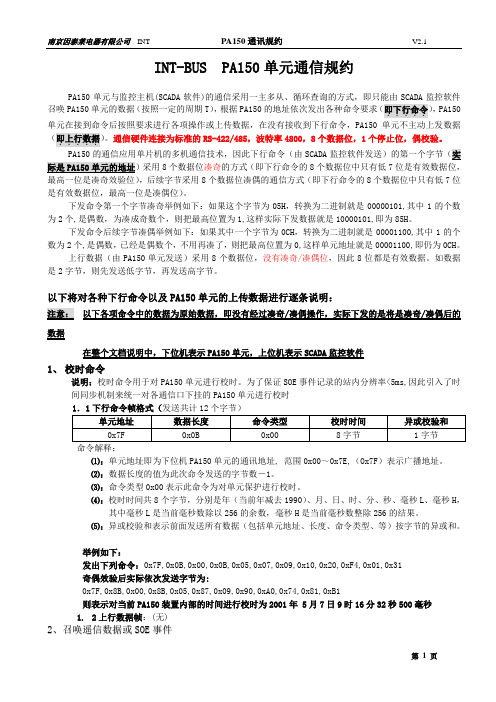

INT-BUS PA150单元通信规约PA150单元与监控主机(SCADA软件)的通信采用一主多从、循环查询的方式，即只能由SCADA监控软件召唤PA150单元的数据（按照一定的周期T），根据PA150的地址依次发出各种命令要求（即下行命令．．．．．），PA150单元在接到命令后按照要求进行各项操作或上传数据，在没有接收到下行命令，PA150单元不主动上发数据（即上行数据．．．．．）。
通信硬件连接为标准的RS-422/485，波特率4800，8个数据位，1个停止位，偶校验。
PA150的通信应用单片机的多机通信技术，因此下行命令（由SCADA采用8个数据位凑奇的方式（即下行命令的8个数据位中只有低7位是有效数据位，最高一位是凑奇效验位），后续字节采用8个数据位凑偶的通信方式（即下行命令的8个数据位中只有低7位是有效数据位，最高一位是凑偶位）。
下发命令第一个字节凑奇举例如下：如果这个字节为05H，转换为二进制就是00000101,其中1的个数为2个,是偶数，为凑成奇数个，则把最高位置为1,这样实际下发数据就是10000101,即为85H。
下发命令后续字节凑偶举例如下：如果其中一个字节为0CH，转换为二进制就是00001100,其中1的个数为2个,是偶数，已经是偶数个，不用再凑了，则把最高位置为0,这样单元地址就是00001100,即仍为0CH。
上行数据（由PA150单元发送）采用8个数据位，没有凑奇/凑偶位，因此8位都是有效数据。
如数据是2字节，则先发送低字节，再发送高字节。
以下将对各种下行命令以及PA150单元的上传数据进行逐条说明：以下各项命令中的数据为原始数据，即没有经过凑奇/凑偶操作，实际下发的是将是凑奇/凑偶后的数据在整个文档说明中，下位机表示PA150单元，上位机表示SCADA监控软件1、校时命令说明：校时命令用于对PA150单元进行校时。
为了保证SOE事件记录的站内分辨率<5ms,因此引入了时间同步机制来统一对各通信口下挂的PA150单元进行校时1．1下行命令帧格式（发送共计12个字节）⑴：单元地址即为下位机PA150单元的通讯地址, 范围0x00～0x7E,（Ox7F）表示广播地址。

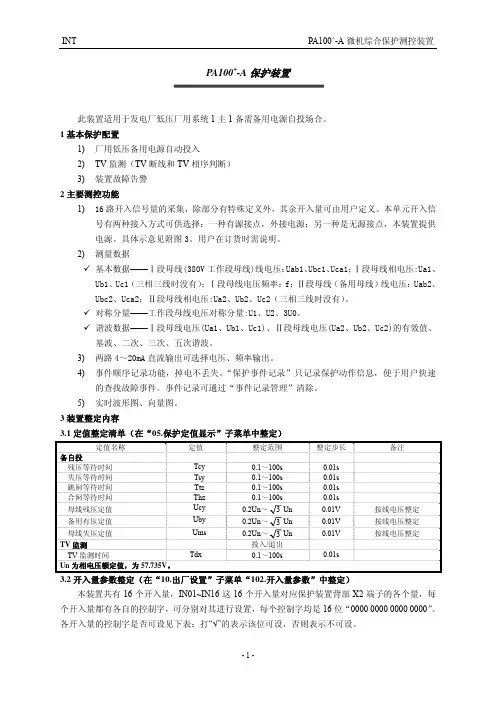

PA100+-A保护装置此装置适用于发电厂低压厂用系统1主1备需备用电源自投场合。
1基本保护配置1)厂用低压备用电源自动投入2)TV监测（TV断线和TV相序判断）3)装置故障告警2主要测控功能1)16路开入信号量的采集，除部分有特殊定义外，其余开入量可由用户定义。
本单元开入信号有两种接入方式可供选择：一种有源接点，外接电源；另一种是无源接点，本装置提供电源。
具体示意见附图3。
用户在订货时需说明。
2)测量数据9基本数据——Ⅰ段母线(380V工作段母线)线电压：Uab1、Ubc1、Uca1；Ⅰ段母线相电压:Ua1、Ub1、Uc1（三相三线时没有）；Ⅰ段母线电压频率：f；Ⅱ段母线（备用母线）线电压：Uab2、Ubc2、Uca2；Ⅱ段母线相电压:Ua2、Ub2、Uc2（三相三线时没有）。
9对称分量——工作段母线电压对称分量:U1、U2、3U0。
9谐波数据——Ⅰ段母线电压(Ua1、Ub1、Uc1)、Ⅱ段母线电压(Ua2、Ub2、Uc2)的有效值、基波、二次、三次、五次谐波。
3)两路4～20mA直流输出可选择电压、频率输出。
4)事件顺序记录功能，掉电不丢失。
“保护事件记录”只记录保护动作信息，便于用户快速的查找故障事件。
事件记录可通过“事件记录管理”清除。
5)实时波形图、向量图。
3装置整定内容3.1定值整定清单（在“05.保护定值显示”子菜单中整定）定值名称定值整定范围整定步长备注备自投残压等待时间Tcy 0.1～100s 0.01s 失压等待时间Tsy 0.1～100s 0.01s 跳闸等待时间Ttz 0.1～100s 0.01s合闸等待时间Thz 0.1～100s 0.01s母线残压定值Ucy 0.2Un～3Un 0.01V 按线电压整定备用有压定值Uby 0.2Un～3Un 0.01V 按线电压整定母线失压定值Ums 0.2Un～3Un 0.01V 按线电压整定TV监测投入/退出TV监测时间Tdx 0.1～100s 0.01sUn为相电压额定值，为57.735V。
第一章 PA150+系列概述1．适用范围PA150+系列微机综合保护测控装置是针对企业电力系统的老款PA150升级而来的新型“四合一”综合保护测控装置，它适用于石化、钢铁、冶金等行业，也适用于电力行业中对保护功能要求比较灵活的场合。
PA150+系列保护测控装置采用先进的技术，精心的设计，使保护和测控既相对独立又相互融合，保护装置工作不受测控和外部通信的影响，确保保护的安全性和可靠性。
PA150 系列保护测控装置不仅支持现场所需的保护、监视、控制功能，还支持综合自动化所需的各种高级应用功能，如故障信息、电量变送功能等，为企业电力系统的安全、稳定、经济运行提供了坚实的基础。
2．主要特点●装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。
●硬件资源丰富，开入量可达12 路，提供丰富的信号和出口接点。
●操作回路交、直流配置灵活，可以适应各种操作机构。
●保护功能配置齐全、动作快速、性能可靠。
●具备完善的装置测试功能，方便了现场的调试和检测。
●装置具备软件对时和硬件对时功能。
硬件对时支持GPS 差分秒脉冲对时或者IRIG-B 码对时，装置可自动识别对时方式。
●完善的事件报告处理功能，可保存最新32次动作报告，最新32次S0E变位记录报告，最新32次用户操作记录报告。
●保护功能和通信功能分别由独立的CPU 来实现，网络的状况不影响保护的正常运行。
良好的人机界面、汉字显示、中文报告显示。
●支持一路独立的485 口通信，MODBUS-RTU协议。
●符合《DL/T 478 一2001 静态继电保护及安全自动装置通用技术条件》 规程要求。
●符合《B14285-93 继电保护和安全自动装置技术规程》规程要求。
3．PA150+系列装置液晶显示说明3.1主画面液晶显示说明装置上电后，正常运行时液晶屏幕将循环显示主画面，基本格式如下（以PA150+F1 为例）:3.2 保护动作时液晶显示说明本装置能存储32次动作报告，当保护动作时，液晶屏幕自动显示最新一次保护动作报告，当一次动作报告中有多个动作元件时，所有动作元件将循环显示，格式如下：3.3 自检出错时液晶显示说明本装置能存储32 次装置自检报告，保护装置运行中，硬件自检出错将立即显示自检报告，当一次自检报告中有多个出错信息时，所有自检信息将滚屏显示，格式如下：4．PA150+系列装置菜单功能说明在主画面状态下，按‘确认’键可进入主菜单，通过‘↑’、‘↓’、‘确认’和‘取消’键选择子菜单。
命令菜单采用如下的树形目录结构：4.1实时信息本菜单主要用来显示保护装置电流电压实时采样值和开关量状态，它全面地反映了该装置运行状态。
只有这些量的显示值与实际运行情况一致，保护才能正确动作。
建议投运时对这些量进行检查。
按键‘↑’、‘↓’用来滚动选择要查看的信息，按键‘确认’查看详细信息。
保护电量：保护电流Ia、Ib、Ic、3I0保护电压Uab、Ubc、Uca、Ua、Ub、Uc、3U0、ULa测量电量：测量电流Ia、Ib、Ic测量功率P、Q功率因素COS相位测量：（以Ua为基准）Ua、Ub、Uc、Iam、Ibm、Icm、Iap、Ibp、Icp、ULa、3U0、3I0序分量值：U2遥信信息：实遥信1-16、虚遥信17-32通信信息发送报文、接收报文4.2 历史信息本菜单显示保护动作报告、遥信报告、自检报告。
本装置具备掉电保持功能，不管断电与否，它均能记忆上述报告最新的各32 次。
显示格式同上“液晶显示说明”。
首先显示的是最新一次报告，按键‘↑’显示前一个报告，按键‘↓’显示后一个报告，按键‘取消’退出至上一级菜单。
保护事件记录： 记录32条保护动作事件遥信事件记录： 记录32条遥信变位事件自检事件记录： 记录32条自检事件报告清除： 保护事件清除、遥信事件清除、自检事件清除4.3 保护投退本菜单主要用来查看和修改保护投退。
按键‘↑’、‘↓’、‘←’、‘→’用来选择修改对象，‘ + ’和‘ - ’用来修改。
按键‘取消’为放弃修改返回，‘确认’为执行修改而后返回。
4.4 保护定值本菜单主要用来查看和修改保护。
按键‘↑’、‘↓’、‘←’、‘→’用来选择修改对象，‘ + ’和‘ - ’用来修改。
按键‘取消’为放弃修改返回，‘确认’为执行修改而后返回。
4.5 装置参数通信参数： 通信地址、通信速率时间参数： 查看和修改保护装置时间口令参数： 口令投退、口令修改遥信参数： 遥信防抖延时遥测参数： 两相三相选择、电压一次值、保护CT变比、测量CT变比、零序CT变比 遥控参数： 遥控脉宽设定模拟量输出设定：模拟量输出选择、模拟量输出满度、模拟量输出系数一、模拟量输出系数二4.6 厂家设定本菜单主要用来厂家出厂调试用，调试测量精度，恢复初始参数，恢复初始保护定值。
4.7 调试功能本菜单主要用于现场调试。
远方信号测试、遥控测试、出口测试、传动试验。
5．技术参数5.1 机械及环境参数5.1.1 机箱结构尺寸在开关柜安装可以参考第一章“8.1 开关柜安装参考尺寸”（注意：在开关柜安装时，必须考虑装置使用的安装固定螺丝的尺寸）。
5.1.2 工作环境温度：-25℃ ～＋60℃保证正常工作湿度、压力符合DL4785.1.3 机械性能能承受严酷等级为I 级的振动响应，冲击响应5.2 额定电气参数5.2.1 额定数据直流电压：220V, 110V 允许偏差＋15 % ，-20 %交流电压：57.7V （相电压），1OOV （线电压）交流电流：5A，1A频率：50Hz5.2.2 功耗交流电压：< 0.5VA/相交流电流：< 1.OVA/相(5A)< 0.5VA/相(1A)直流：正常＜15W跳闸＜25W5.3 主要技术指标5.3.1 过流保护电流定值范围：0.1In-20In电流定值误差：< 5 %时间定值范围：0-100s时间误差：时间定值×1%+35ms5.3 .2 零序保护电流定值范围：0.02A-10A （外接时）电流定值误差：< 5 %时间定值范围：0-100s时间误差：时间定值×1%+35ms5.3.3 低周保护频率定值范围：45-50Hz频率定值误差：0.0lHzDF闭锁定值范围：0-2.00HzDT闭锁定值范围：0-0.2s时间定值范围：0-100s时间误差：时间定值×1%+35ms5.3.4 电压保护低电压定值：0-100V零序过压定值：0-100V电压保护时间定值：0-100s电压定值误差：< 2.5％或士0.1V时间定值: 0-100s时间定值误差：时间定值×1%+35ms5.3.5 重合闸保护时间定值范围：0-100S时间误差：时间定值×1%+35ms5.3.7 遥信开入分辨率＜1ms信号输入方式：无源接点5.3.8 遥测量计量等级电流、电压：0.2 级其他：0.5 级5.3.9 输出接点容量信号接点容量： 允许长期通过电流5A 切断电流0.3A ( DC220V, V/R 1ms )跳闸出口接点容量： 允许长期通过电流5A 切断电流0.3A ( DC220V, V/ R lms ) 6．注意事项6.1 安装注意事项1 ）如果组屏安装，保护柜本身必须可靠接地，柜内设有接地铜排，须将其可靠连接到电站的接地网上。
2 ）可能的情况下应采用屏蔽电缆，屏蔽层在开关场与控制室同时接地，各相电流线及其中性线应置于同一电缆内。
6.2 事故分析注意事项为方便事故分析，特别建议用户妥善保存装置的动作报告。
清除装置报告或者频繁试验覆盖当时的故障信息，不利于用户和厂家进行事后分析和责任确定。
为可靠保存当时的故障信息，可以参考以下方法：1 ）在进行传动试验或者远方信号测试前，对装置的内部存储的信息以及后台存储的信息完整的进行保存。
2 ）保存的信息包括装置跳闸报告、遥信报告、运行报告、自检报告、系统定值和保护定值以及各种操作记录。
3 ）现场的其他信息也应记录，包括事故过程、保护装置指示灯状态、主画面显示内容，如确定有插件损坏，在更换插件时须仔细观察插件状态（包括有无异味、烧痕、元器件异状等）。
4 ）装置本地信息有条件的情况接打印机打印，监控后台的信息为防止被覆盖进行另外存储。
5 ）如有特殊情况，请通知厂家协助故障信息获取与保存。
6 ）事故分析需要原始记录、装置版本信息以及现场故障处理过程的说明。
6.3 装置异常信息及处理建议序号异常／自检信息含义处理建议l 定值出错定值区内容被破坏，闭锁保护通知厂家处理2 电源故障直流电源不正常，闭锁保护通知厂家处理3 PT 断线电压回路断线，发告警信号，闭锁部分保护检查电压二次回路接线4 CT 断线电流回路断线，发告警信号，不闭锁保护检查电流二次回路接线5 压力异常6FS断路器压力异常报警，不闭锁保护检查断路器6 接地报警系统发生单相接地零序电压超过门槛值发报警信号，不闭锁保护检查一次系统7 弹簧未储能弹簧操作机构储能不足超过延时发报警信号，不闭锁保护检查操作机构8 控制回路断线装置既检测不到跳位，也检测不到合位；跳位或者合位监视回路断线，不闭锁保护检查监视回路9 零序报警零序电流超过定值，不闭锁保护检查零序电流10 超温报警装置检测到油温高开入，不闭锁保护检查一次系统11 轻瓦斯报警装置检测到轻瓦斯开入，不闭锁保护检查一次系统12 过负荷报警负荷电流超过定值，不闭锁保护检查负荷电流13 非电量报警装置检测到非电量开入，不闭锁保护检查一次系统14 过电压报警母线电压超过定值，不闭锁保护检查系统电压15 不平衡电流报警不平衡电流超过定值，不闭锁保护检查一次系统16 开关拒动装置发出跳闸脉冲后，相应的开关没有跳开检查开关操作回路和辅助接点17 平衡系数错（变压器）对Y 侧最大平衡系数应小于2 . 3 ，对△ 侧最大平衡系数应小于4 。
平衡系数错闭锁保护装置若报“平衡系数错”这说明平衡系数太大，最好改变CT 变比以满足要求。
18 接线方式错（变压器）KMODE 不在整定范围内（00 一19 ）接线方式错闭锁保护检查系统定值中接线方式的整定19 零序过压报警系统发生单相接地零序过压超过门槛值发报警信号，不闭锁保护检查一次系统20 过热报警过热报警投入且热积累大于过热保护整定值的百分比检查一次系统微机综合保护测控装置用户手册背视备注：4个安装定位孔用于固定保护装置， 孔径为6mm，使用Φ5螺丝开孔尺寸图7．结构与安装7.1安装参考尺寸第二章 PA150+F1 线路保护测控装置说明书1．概述1.1应用范围PA150+F1适用于110kV 以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控装置，可组屏安装，也可在开关柜就地安装。
