时速250公里有砟轨道、道岔调整技术与方法一、前言合宁、合武客运专线是沪汉蓉通道的主要组成部分，其中合宁线是我国第一条时速250km/h有砟轨道客运专线，其联调联试的成功和正式开通运营具有十分重要的意义。
我有幸参与了合宁、合武两条客运专线的联调联试全过程，负责组织安排对线路的精调工作，能使线路在较短的时间内达到开行时速250km/h的动车组，确保铁道部的联调联试取得成功，新建线路具备开通试运营的条件。
通过对两条客运专线精调工作的实践，使我更加深刻认识到做好时速250km/h及以上客运专线精调工作的重要性和艰巨性；通过探索性的实践，摸索到了一些规律，积累了一些实践的经验。
二、做好客运专线调整工作的基本条件要做好时速250km/h有砟轨道客运专线的线路精调工作，必须具备下列基本条件：1．全线必须建成线路三维精确定位系统（简称CPⅢ精测网）。
2．配置能力匹配的大型养路机械，重点是线岔捣固车、线路稳定车、线岔打磨车、道床整形车等。
3．要有一支懂标准精细养的线路养修队伍。
4．要有一支精干的测量队伍。
5．要留有60mm的起道量和足够的道砟储备。
6．线路的大平大纵基本到位，最大拨道量控制在60mm 以内。
7．配备必要的动、静态检测车。
8．必须成立临时的组织机构，指挥和指导线路的精调细整工作。
三、线路调整的基本流程和相关的技术标准1．对全线进行一次全面的稳定密实。
由于新建线路在初调过程中，线路捣固车作业的起道量较大，且道床密实程度严重不足，所以，在对线路实施精调之前采用稳定车进行1至2遍的稳定密实，以减少精调后的线路变化。
2．组织专业队伍对全线的检查测量，掌握线路实际状态。
在全面调整之前，先要组织有关专业队伍在线路稳定结束前后对线路进行全面的检查测量，项目主要是：线路平纵断面的测量、轨距丈量、钢轨硬弯和钢轨焊缝的检测等，并同步或及时汇总检测资料，为制定线路精调计划提供依据。
3．统筹兼顾，周密合理地安排线路精调工作。
随着我国高速铁路建设的快速发展，高铁路基工程作为铁路建设的重要组成部分，其质量直接影响到铁路的安全和运营。
为提高高铁路基工程质量，确保铁路运营安全，特制定本高铁路基附属工程施工方案。
二、工程概况本工程为某高速铁路路基附属工程，主要包括路基排水、路基防护、路基加固、路基填筑、路基排水沟、路基排水井、路基边坡防护等施工内容。
三、施工组织与管理1. 施工组织（1）成立高铁路基附属工程施工项目部，负责工程的全面管理。
（2）项目部下设施工、质量、安全、物资、技术、财务等职能科室。
（3）各科室负责人负责本部门的日常工作，确保工程顺利进行。
2. 施工管理（1）严格执行国家及地方相关法律法规，确保工程质量。
（2）加强施工现场管理，确保施工安全。
（3）加强物资管理，确保工程材料质量。
（4）加强施工技术管理，提高施工效率。
四、施工工艺与技术1. 路基排水（1）采用暗沟排水，设置排水沟、排水井等设施。
（2）排水沟采用C25混凝土现浇，排水井采用C25混凝土预制。
（3）排水沟底面设2%的坡度，排水井进出口设反滤层。
2. 路基防护（1）采用砌体防护，砌体材料为M7.5砂浆。
（2）砌体厚度为0.5m，高度根据实际情况确定。
（3）砌体表面涂刷沥青，以提高耐久性。
3. 路基加固（1）采用砂垫层加固，厚度根据实际情况确定。
（2）砂垫层材料为粒径不大于5mm的粗砂。
（3）砂垫层表面铺设土工布，以提高防水性能。
4. 路基填筑（1）采用分层填筑，每层厚度为0.3m。
（2）填筑材料为符合规范要求的土料。
（3）填筑过程中，严格控制压实度，确保路基稳定性。
5. 路基排水沟、排水井（1）排水沟、排水井按设计要求施工，确保排水畅通。
（2）排水沟、排水井表面涂刷沥青，以提高耐久性。
6. 路基边坡防护（1）采用砌体防护，砌体材料为M7.5砂浆。
（2）砌体厚度为0.5m，高度根据实际情况确定。
（3）砌体表面涂刷沥青，以提高耐久性。
五、施工进度安排1. 施工准备阶段：1个月。
铁路桥面系施工方案一、施工前准备工作在进行铁路桥面系的施工前，需要进行充分的准备工作，以确保施工过程顺利进行。
以下是施工前准备工作的内容：1.确定桥面系施工的具体位置和范围，并对施工区域进行清理和平整。
2.确保施工所需的材料和设备的准备充分完备，包括混凝土、钢筋、模板等。
3.对施工人员进行培训，确保他们了解施工方案和安全操作规程。
4.制定详细的施工计划和施工方案，包括施工的具体步骤、质量控制措施等。
二、施工步骤1. 预处理工作在进行桥面系的施工前，需要进行一些预处理工作，包括：•对桥面进行清理，确保表面平整干净。
•桥台和桥墩的检查和修复，确保其结构完好无损。
•确定钢筋的布置和数量，进行预埂。
2. 浇筑混凝土•搅拌混凝土并运至施工现场。
•将混凝土倒入模板中，进行振捣和整平。
•确保混凝土的均匀浇筑，避免出现空鼓和裂缝。
3. 模板拆除•待混凝土充分凝固后，进行模板的拆除。
•拆模时要轻拆轻放，避免损坏混凝土结构。
4. 补修和养护•对施工完毕的桥面系进行补修和养护，确保其平整和耐久。
三、质量控制在铁路桥面系施工过程中，需要进行严格的质量控制，确保施工质量符合要求。
以下是质量控制的主要内容：1.对混凝土进行强度和密实性检测，确保其符合相关标准要求。
2.对钢筋的焊接和铺设进行检查，确保其位置准确、牢固。
3.对模板进行检查，确保其平整度和尺寸符合要求。
4.对施工过程进行监控，及时发现和纠正施工中的问题。
结语铁路桥面系施工是一项复杂的工程，需要严格按照施工方案进行操作，确保施工质量和安全。
只有经过精心的策划和周密的准备，才能顺利完成铁路桥面系的施工工作。
希望本文所述的施工方案对相关人员有所帮助。
高速铁路桥面附属施工方案一、前言随着城市发展的速度加快，高速铁路的建设成为了必然趋势。
作为高速铁路的重要组成部分，桥面的附属施工方案至关重要。
本文将详细介绍高速铁路桥面附属施工方案的相关内容。
二、施工方案的目标高速铁路桥面附属施工方案的目标是确保桥面的安全和稳定，满足高速列车的运行要求。
具体目标如下：1.提供优良的行车环境，确保高速列车的正常运行。
2.保证桥面的结构强度和稳定性，防止桥梁发生断裂等问题。
3.防止桥面受到外部环境的侵蚀，保持良好的使用寿命。
4.确保施工过程安全可控，减少施工风险。
三、施工方案的关键步骤1. 桥面结构设计在进行高速铁路桥面附属施工方案之前，首先需要进行桥面结构设计。
设计应充分考虑铁路工程的特点，包括桥梁的跨度、荷载特征等。
设计应满足桥面强度和稳定性的要求，确保能够承载高速列车的运行。
2. 施工材料选择在进行高速铁路桥面附属施工方案之前，需要选择合适的施工材料。
施工材料应满足以下要求：•强度高，能够承受高速列车的运行荷载。
•耐腐蚀性好，能够防止桥面受到外部环境的侵蚀。
•耐磨损性好，能够减少桥面的磨损和表面破损。
3. 施工过程安全控制高速铁路桥面附属施工方案的施工过程中，安全控制至关重要。
需要采取一系列措施确保施工过程的安全，包括：•严格执行施工计划，确保施工进度合理。
•设立安全警示标志，提醒工人注意安全。
•加强施工人员培训，提高施工操作技能。
•使用安全防护装备，确保施工人员的人身安全。
4. 施工质量控制高速铁路桥面附属施工方案的施工质量控制是保证桥面安全和稳定的重要环节。
在施工过程中需要进行施工质量的检查和监控，确保施工符合设计要求。
5. 环境保护措施高速铁路桥面附属施工方案的施工过程中，需要采取一系列环境保护措施，避免对周围环境造成污染。
包括：•控制噪音污染，采取隔音措施减少施工噪音。
•管理施工废弃物，进行有效分类和处理。
•控制施工粉尘，采用湿法施工等措施减少粉尘污染。
桥梁附属设施专项施工方案1。
工程概况1。
1编制依据（1）京沈客专辽宁公司编制的新建北京至沈阳客运专线辽宁段指导性施工组织设计。
(2）《常用跨度梁桥面附属设施》(通桥（2008）8388A)；《特殊孔跨梁附属结构图》.（3）现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料。
（4）中国水电四局京沈客专辽宁段工区经理部编制京沈客专9标段实施性施工组织设计。
（5）京沈铁路客运专线辽宁有限责任公司标准化建设管理手册《管理制度标准化》。
（6）《高速铁路桥涵工程施工质量验收标准》（TB10752-2010)。
（7）《铁路混凝土工程施工质量验收标准》（TB10424-2010)。
（8）《高速铁路桥涵工程施工技术指南》铁建设[2010]241号.1.2工程概述新建北京至沈阳铁路客运专线JSLNTJ-9标起止里程为DK550+904.91〜DK565+660。
77，桥梁7座7079.78m，桥梁均为正线双线设计,设计速度目标值采用350km/h，线间距为5.0m,无砟轨道，直曲线上轨顶至梁顶距离为0。
738m,桥梁上部结构采用简支箱梁、连续梁和简支拱梁,桥面附属设施主要包括挡防护墙、竖墙、吊篮、伸缩缝、接触网立柱基础以及桥面防水施工等。
2 施工计划2。
1 人力资源根据工程的性质和特点,工区将精心组织一批有经验的施工队伍和一流的施工设备投入本项目，工程部、安质部等技术控制部门，对施工中使用的方案进行设计和优化,对工程施工的全过程进行严格的质量控制，以确保工程施工顺利进行。
人力资源配置表表2-12.2施工工期安排根据工期要求，结合本工程实际情况,工期计划如下:防护墙施工：2015年9月1日开工，2015年11月30日结束；竖墙施工:2015年9月1日开工,2015年11月30日结束；吊篮施工:2015年7月15日开工,2015年9月10日结束；3 施工方案3。
1施工总体思路按照架梁顺序，桥梁附属设施按照自小里程桥往大里程桥施工。
高铁桥梁桥面系及附属工程施工方案1.桥面防水层及保护层施工防水层及保护层应电缆槽竖墙、防撞墙施工后进行铺设。
防水层的基层（即梁体桥面部分）必须平整，无凹凸不平现象。
防水层施工前应清除桥上的一切废碴杂物，基层应干燥。
防水材料应符合规范要求。
防水层施工完成24h后方可进行保护层的施工，铺保护层以前，应避免人员在桥面上走动踩踏及抛掷重物。
保护层施工应符合要求，其厚度和排水坡度应符合设计要求，并符合铁道部颁发的有关客运专线桥梁混凝土桥面防水层技术标准的相关规定。
施工完后要对保护层进行养护，保护层上盖一层塑料薄膜，待混凝土初凝要浇水养护至少3d，使塑料薄膜下有充足的水对混凝土养生。
2.防撞墙设计为C40钢筋混凝土，采用高挡墙结构。
防撞墙在梁体预施应力后进行现场灌注，梁体混凝土浇筑前在梁体相应部位预埋防撞墙钢筋，以确保防撞墙与梁体的整体性。
防撞墙每2m设10mm断缝。
防撞墙下端设泄水孔并进行防水处理，其做法是在泄水孔周围涂刷防水涂料，并将电缆槽内保护层顺坡过渡到防撞墙内侧。
为确保桥面防水层、保护层的铺设质量，防水层、保护层均在防撞墙混凝土灌注后进行。
3.电缆槽电缆槽竖墙及盖板采用C40钢筋混凝土。
竖墙为现场浇筑，盖板为预制。
在防撞墙外侧分别设置信号槽、通信槽、电力电缆槽。
电缆槽由竖墙壁和盖板组成，电缆槽盖板为预制结构，竖墙在梁体预应力后进行现场浇筑。
制梁时应在电缆槽竖墙相应部位预埋钢筋，使竖墙与梁体连接为一体，以保证电缆槽竖墙在桥面上的稳定性。
在桥面设置接触网支柱及下锚拉线基础时，为保证通信电缆的通过，应注意在基础相应部位预留通信电缆通过的孔道。
4.人行道栏杆（挡板）及声屏障人行道外侧设置人行道栏杆（挡板）或声屏障，人行道栏杆所需遮板、人行道挡板及声屏障均为预预构件，通过预留钢筋与竖墙预埋钢筋绑扎后现浇竖墙混凝土安装于桥面。
人行道栏杆或声屏障内侧间距应符合设计要求，人行道栏杆平直且扶手高度一致。
人行道步行板应铺设齐平、稳固、无损坏，板间空隙应均匀。
高速铁路桥面附属设施施工方案一、前言高速铁路桥面附属设施施工方案主要包括以下几个方面内容：施工前提要求及准备工作安排、施工工艺及工序、施工组织机构、现场施工安全及注意事项等。
本文将从这些角度出发，对高速铁路桥面附属设施施工方案进行详细阐述。
二、施工前提要求及准备工作安排1.基本要求•对桥面附属设施的施工过程要进行严格的控制，确保符合施工设计及技术要求；•保证施工现场的安全，严格进行安全管理，做好周边环境保护工作；•工程实行分段施工，同时生产要与生活区分开，确保施工期间不影响列车的正常行驶；•保障施工资金及物资的正常使用，制定合理的预算方案，确保施工质量及进度。
2.准备工作安排•组织施工管理人员，明确各部门职责，建立健全的施工管理体系；•现场设置施工安全提示标志，设置施工区域，做好围挡围护工作；•配备必要的施工设备和工具，并对其进行检查和调试，保证各项设备正常运行；•建立及维护清晰、完整、准确的施工记录，为后续的验收工作提供支持。
三、施工工艺及工序1.施工工艺高速铁路桥面附属设施的施工工艺一般采用PC构型（预应力混凝土）或者钢构桥等，施工过程中必须严格按照设计施工图纸要求进行操作，保证施工质量。
2.施工工序高速铁路桥面附属设施的施工工序包括以下几个方面：•现场勘测及施工前期准备；•基础开挖及混凝土浇筑；•拉杆及锚具安装；•立柱及承重构架的预应力张拉；•附属设施的安装及调整。
四、施工组织机构1.管理组织高速铁路桥面附属设施施工需要建立完善的施工管理组织机构，明确各职责，推进施工工作顺利进行。
技术质量部门、施工管理部门、安全监察部门、资料管理部门等部门的工作必须做到统筹协调、密切配合。
2.操作组织高速铁路桥面附属设施施工需要配备有丰富经验的生产操作人员，施工工艺熟练，具备一定的技能。
同时，需要严格实行岗位责任制，完善的班组管理，确保施工质量、进度和安全。
五、现场施工安全及注意事项1.防护网搭设施工现场应设置防护网，确保人员和设备的安全。

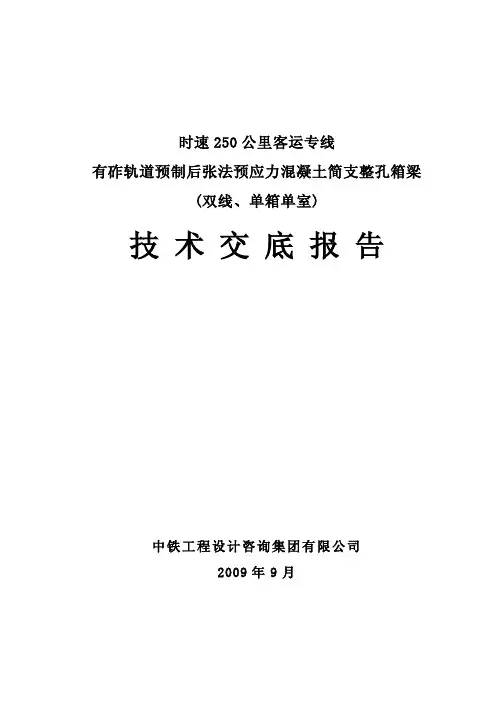

时速250公里客运专线有砟轨道预制后张法预应力混凝土简支整孔箱梁(双线、单箱单室)技术交底报告中铁工程设计咨询集团有限公司2009年9月目录第一部分设计情况介绍 (1)一、概述 (1)二、主要规范、技术条件、适用范围及结构类型 (1)1、设计依据 (1)2、施工中应执行的有关技术条件和标准 (2)3、适用范围 (2)三、主要设计原则及设计技术参数 (3)1、设计荷载 (3)2、梁体变形及自振频率限值 (3)3、主要设计指标 (3)4、结构形式： (4)四、材料 (4)1、混凝土: (4)2、预应力体系： (4)3、钢筋： (4)4、防水层及保护层： (4)5、支座： (5)6、桥面泄水管及管盖： (5)五、主要设计特点 (5)1、动力性能分析 (5)2、线形控制 (5)3、耐久性设计 (5)六、主要编制内容 (6)第二部分制梁过程中应注意的事项 (9)一、关于预应力的调整 (9)二、关于箱梁耐久性指标的保证措施 (9)1.原材料检验 (9)2.钢筋绑扎 (10)3.模板 (10)4.拆模 (11)5.预施应力 (11)6.管道压浆 (11)7.预埋件 (12)8.桥梁伸缩缝 (12)9.封锚 (12)10.桥面预留孔 (12)三、关于箱梁的吊装、存放、运输和架设 (13)四、其他 (14)1.挡砟墙 (14)2.电缆槽 (15)3.接触网支柱 (15)4.人行道挡板及声屏障 (17)5.通风孔的设臵 (17)6.桥上排水系统 (17)7.梁底泄水孔的设臵 (17)8.检查孔的设臵 (17)9.综合接地措施： (18)10.吊装孔的设臵 (18)11.结构外形 (18)12.防落梁措施 (18)五、相关问题： (18)1.关于部分梁场需采用双层存梁的问题 (18)2.关于接触网支柱基础的问题 (19)3.关于倒角钢筋的问题 (19)4.关于存梁时间和线型观测的问题 (19)5.关于配合比的问题 (19)6.关于张拉的问题 (19)7.关于泄水管的问题 (20)8.关于梁体混凝土垫块的问题 (20)9.关于梁上设臵声屏障的问题 (20)10.关于锚垫板 (20)11.关于静载试验预留孔 (20)第一部分设计情况介绍一、概述客运专线铁路与我国既有铁路相比，具有速度高、对线路平顺性要求高等特点，要求其下部结构物具有较大的抗弯和抗扭刚度，整孔简支箱梁具有受力简单、明确、形式简洁、外形美观、抗扭刚度大，建成后的桥梁养护工作量小以及噪音小等优点，在许多国家的高速铁路建设中得到了广泛应用。
