三坐标校正测头要注意什么问题

三坐标测量仪注意事项
使用三坐标测量仪时需要注意以下事项：
1. 定期校准：三坐标测量仪在使用之前需要进行校准以确保测量的准确性。

校准通常需要由专业人员进行，校准周期要根据实际情况来确定。

2. 清洁保养：保持三坐标测量仪的清洁是确保其正常运行的重要步骤。

定期清洁测量仪的各个部件，特别是测量头和机床表面，以防止灰尘和污垢的积累影响测量结果。

3. 避免撞击：在使用三坐标测量仪时要避免对其进行撞击或碰撞。

任何撞击可能会导致测量仪的损坏，从而影响测量结果的准确性。

4. 避免过度负荷：三坐标测量仪有其最大负载限制。

在进行测量时，要确保工件的重量不超过测量仪的负荷限制，以免造成测量仪的损坏。

5. 关注测量环境：测量环境对三坐标测量仪的影响也应引起注意。

要避免使用在温度和湿度变化较大的环境中，以免影响测量结果的准确性。

6. 正确使用测量仪：使用三坐标测量仪时应按照操作手册上的指示进行操作。

正确使用各个功能和指标是保证测量结果准确性的关键。

7. 学习并保持更新：三坐标测量仪的技术不断发展和更新，使用者应保持学习和了解最新的测量方法和技术，以提高测量效率和准确度。

如何校正三坐标测量仪测头
三坐标测量仪是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器，主要由测量机主机、控制系统、测头测座系统、测量软件系统四部分组成。

侧头作为三坐标测量仪的一个重要构成部分，发挥着极其重要的作用。

侧头与测量结果是否精确息息相关。

不过，要想保证侧头的测量效果，需要在使用之前对侧头进行校准，究竟怎样完成三坐标测量仪侧头的校准呢?思瑞测量和您一起来看看下文的介绍。

三坐标测量仪测头怎么校准?思瑞测量建议您可以采用以下方法：
1、确认侧座的安装方向和三坐标测量仪机座标轴的方向是不是一致，如果侧座是拆卸过的，一定要确保其方向。

2、保证侧座具有较强的稳定性，同时，也要保证侧头、测针安全牢靠，对于宝石球，我们应该保证其不会出现破损的现象，保证其清洁。

除此之外，要保证加长杆的长度和侧头或者是吸盘的负载能力相协调。

3、确保标准球和台面之间是稳固的，各连接关节之间也要是稳固的。

4、在使用的时候，要确保侧座、侧头、加长杆、测针的设置正确，侧头位置处于正确的位置，标准球直径输入是正确的，也要保证侧头校正速度与测量时保持一致。

5、如果是单个侧头位置校正，需要注意三次元测量仪的直径和标准之间的偏差，如果是多个侧头，除了要观察以上所介绍的结果之外，还要用校正后的各个三次元侧头位置测量标准球。

三坐标侧头的校准是测量仪获得精确测量结果的关键，因此，我们一定要做好其校准工作。

思瑞测量，专业三坐标测量仪生产商，其生产的三坐标测量仪连续五年销量第一。

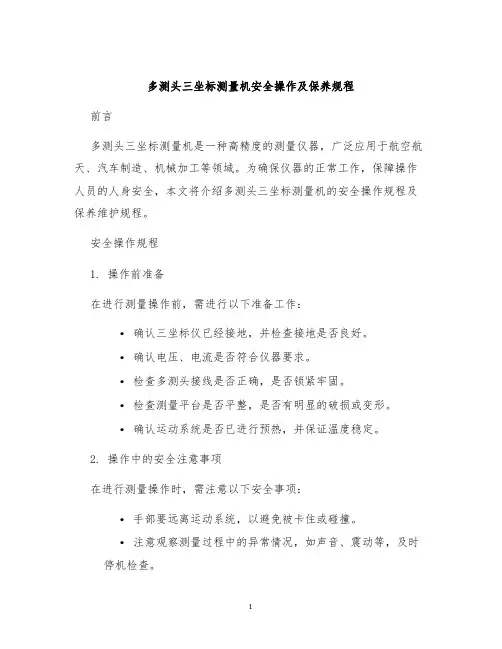

多测头三坐标测量机安全操作及保养规程前言多测头三坐标测量机是一种高精度的测量仪器，广泛应用于航空航天、汽车制造、机械加工等领域。

为确保仪器的正常工作，保障操作人员的人身安全，本文将介绍多测头三坐标测量机的安全操作规程及保养维护规程。

安全操作规程1. 操作前准备在进行测量操作前，需进行以下准备工作：•确认三坐标仪已经接地，并检查接地是否良好。

•确认电压、电流是否符合仪器要求。

•检查多测头接线是否正确，是否锁紧牢固。

•检查测量平台是否平整，是否有明显的破损或变形。

•确认运动系统是否已进行预热，并保证温度稳定。

2. 操作中的安全注意事项在进行测量操作时，需注意以下安全事项：•手部要远离运动系统，以避免被卡住或碰撞。

•注意观察测量过程中的异常情况，如声音、震动等，及时停机检查。

•严禁在运动系统移动时触摸工件或夹具等移动的零部件。

•禁止擅自更改或调整三坐标测量仪器的参数设置。

•禁止跳过自检或系统检测步骤直接进行测量操作。

3. 操作后的处理在操作结束后，需进行以下处理工作：•关闭各测头电源及其他设备电源。

•保持仪器清洁，定期进行维护保养。

•保存测量结果及相关文件，及时归档备份。

保养维护规程1. 定期校准多测头三坐标测量机需要定期进行校准，以保证其测量精度和稳定性。

通常情况下，建议每半年进行一次全面校准，校准应由专业技术人员进行。

2. 每日保养在每天操作结束后，需对三坐标测量仪器进行以下保养维护工作：•对三轴导轨进行清洁，避免沉积物积聚影响精度。

•对机器内部、接线及电源进行检查，避免损坏或故障。

•对测头进行清洁，保持测头表面干净和光滑。

•对计算机操作系统进行杀毒和清理，保障系统安全。

3. 定期维护除了每日保养工作外，还需定期进行以下维护工作：•对测量平台进行平整度检查及调整。

•对传感器、信号处理器等进行清洁和维护，保证其正常工作。

•对机械、电气、软件等方面进行检查和维护。

•对存储设备进行清理、整理和备份，避免数据丢失。

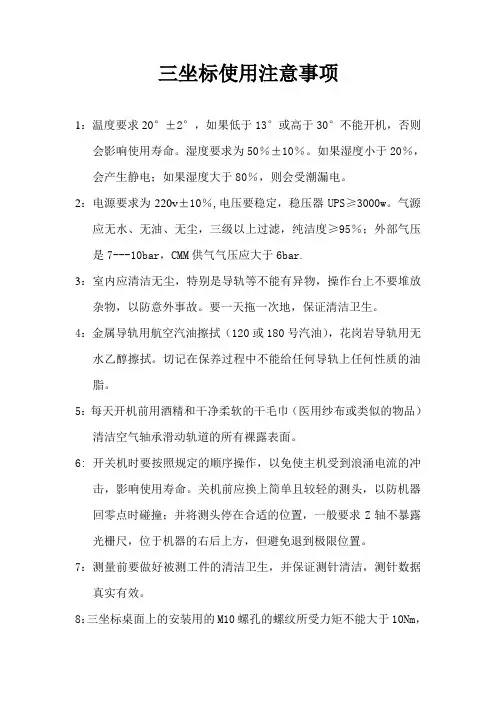

三坐标使用注意事项1：温度要求20°±2°，如果低于13°或高于30°不能开机，否则会影响使用寿命。

湿度要求为50％±10％。

如果湿度小于20％，会产生静电；如果湿度大于80％，则会受潮漏电。

2：电源要求为220v±10％,电压要稳定，稳压器UPS≥3000w。

气源应无水、无油、无尘，三级以上过滤，纯洁度≥95％；外部气压是7---10bar，CMM供气气压应大于6bar.3：室内应清洁无尘，特别是导轨等不能有异物，操作台上不要堆放杂物，以防意外事故。

要一天拖一次地，保证清洁卫生。

4：金属导轨用航空汽油擦拭（120或180号汽油），花岗岩导轨用无水乙醇擦拭。

切记在保养过程中不能给任何导轨上任何性质的油脂。

5：每天开机前用酒精和干净柔软的干毛巾（医用纱布或类似的物品）清洁空气轴承滑动轨道的所有裸露表面。

6: 开关机时要按照规定的顺序操作，以免使主机受到浪涌电流的冲击，影响使用寿命。

关机前应换上简单且较轻的测头，以防机器回零点时碰撞；并将测头停在合适的位置，一般要求Z轴不暴露光栅尺，位于机器的右后上方，但避免退到极限位置。

7：测量前要做好被测工件的清洁卫生，并保证测针清洁，测针数据真实有效。

8：三坐标桌面上的安装用的M10螺孔的螺纹所受力矩不能大于10Nm，装夹工件时不可太用力，以免弄坏螺纹。

9：测量完后要看测量结果，确认测量结果正确无误，如有疑虑应复检，不可放过。

10：在三坐标测量中，平时熟悉产品熟悉工艺很重要，会给工作带来很大的便利。

在实际工作中容易出错的地方，要摸索、熟悉。

11：精度要求较高的工件要先恒温再检测，否则温差过大会产生很大的误差。

12：平时工作要认真细心，意外情况处置要沉着冷静；如发生事故要及时上报，并保护现场。

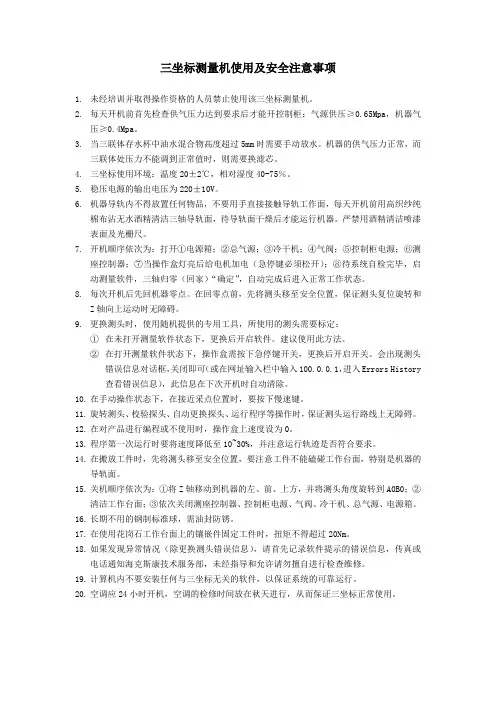

三坐标测量机使用及安全注意事项1.未经培训并取得操作资格的人员禁止使用该三坐标测量机。

2.每天开机前首先检查供气压力达到要求后才能开控制柜：气源供压≥0.65Mpa，机器气压≥0.4Mpa。

3.当三联体存水杯中油水混合物高度超过5mm时需要手动放水。

机器的供气压力正常，而三联体处压力不能调到正常值时，则需要换滤芯。

4.三坐标使用环境：温度20±2℃，相对湿度40-75％。

5.稳压电源的输出电压为220±10V。

6.机器导轨内不得放置任何物品，不要用手直接接触导轨工作面，每天开机前用高织纱纯棉布沾无水酒精清洁三轴导轨面，待导轨面干燥后才能运行机器。

严禁用酒精清洁喷漆表面及光栅尺。

7.开机顺序依次为：打开①电源箱；②总气源；③冷干机；④气阀；⑤控制柜电源；⑥测座控制器；⑦当操作盒灯亮后给电机加电（急停键必须松开）；⑧待系统自检完毕，启动测量软件，三轴归零（回家）“确定”，自动完成后进入正常工作状态。

8.每次开机后先回机器零点。

在回零点前，先将测头移至安全位置，保证测头复位旋转和Z轴向上运动时无障碍。

9.更换测头时，使用随机提供的专用工具，所使用的测头需要标定：①在未打开测量软件状态下，更换后开启软件。

建议使用此方法。

②在打开测量软件状态下，操作盒需按下急停键开关，更换后开启开关。

会出现测头错误信息对话框，关闭即可（或在网址输入栏中输入100.0.0.1，进入Errors History 查看错误信息），此信息在下次开机时自动清除。

10.在手动操作状态下，在接近采点位置时，要按下慢速键。

11.旋转测头、校验探头、自动更换探头、运行程序等操作时，保证测头运行路线上无障碍。

12.在对产品进行编程或不使用时，操作盒上速度设为0。

13.程序第一次运行时要将速度降低至10~30%，并注意运行轨迹是否符合要求。

14.在搬放工件时，先将测头移至安全位置，要注意工件不能磕碰工作台面，特别是机器的导轨面。

三坐标测量机测针的校准和选择分析三坐标测量机是一种高精度的三维测量设备，广泛应用于工业制造领域。

在三坐标测量机的测量过程中，测针的校准和选择非常重要，直接影响到测量结果的准确度和稳定性。

本文将就三坐标测量机测针的校准和选择进行分析，以期为相关行业提供一些指导性的意见。

一、测针的校准在三坐标测量机的测量过程中，测针的校准是非常关键的一步。

只有校准准确，才能保证测量结果的准确性和稳定性。

测针的校准主要包括以下几个方面：1. 长度校准测针的长度校准是指对测针的长度进行准确的测量和校准。

在进行长度校准时，需要使用标准的长度测量设备对测针的长度进行测量，然后根据测量结果对测针的长度进行调整，以确保其长度的准确度。

2. 直径校准3. 定位校准通过以上的测针校准步骤，可以有效地提高测针的准确性和稳定性，从而保证测量结果的准确性和稳定性。

二、测针的选择分析在三坐标测量机的测量过程中，测针的选择是非常重要的一步。

不同的测针具有不同的特点和适用范围，需要根据具体的测量需求进行选择。

下面就测针的选择进行分析：1. 测针的材质测针的材质对其使用性能有较大影响。

一般来说，硬度高、强度大、耐磨损性好的材质可以提高测针的使用寿命和稳定性。

因此在选择测针时，需要考虑其材质的硬度、强度和耐磨损性等特性。

测针的尺寸应根据具体的测量需求进行选择。

一般来说，测量精度要求高的情况下，需要选择直径较小、长度较长的测针；而对于测量精度要求一般的情况下，则可以选择直径较大、长度较短的测针。

因此在选择测针时，需要考虑其尺寸的大小与测量需求的匹配性。

三、总结对三坐标测量机测针的校准和选择进行了分析和总结，希望能够为相关行业提供一些指导性的意见。

在实际应用中，还需要根据具体的测量需求和实际情况进行具体的调整和实施，以达到最佳的测量效果。

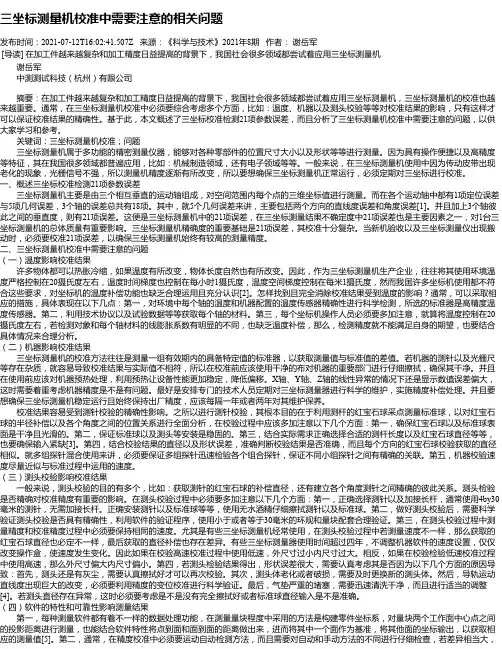

三坐标测量机校准中需要注意的相关问题发布时间：2021-07-12T16:02:41.507Z 来源：《科学与技术》2021年8期作者：谢岳军[导读] 在加工件越来越复杂和加工精度日益提高的背景下，我国社会很多领域都尝试着应用三坐标测量机谢岳军中测测试科技（杭州）有限公司摘要：在加工件越来越复杂和加工精度日益提高的背景下，我国社会很多领域都尝试着应用三坐标测量机，三坐标测量机的校准也越来越重要。

通常，在三坐标测量机校准中必须要综合考虑多个方面，比如：温度、机器以及测头校验等等对校准结果的影响，只有这样才可以保证校准结果的精确性。

基于此，本文概述了三坐标校准检测21项参数误差，而且分析了三坐标测量机校准中需要注意的问题，以供大家学习和参考。

关键词：三坐标测量机校准；问题三坐标测量机属于多功能的精密测量仪器，能够对各种零部件的位置尺寸大小以及形状等等进行测量。

因为具有操作便捷以及高精度等特征，其在我国很多领域都普遍应用，比如：机械制造领域，还有电子领域等等。

一般来说，在三坐标测量机使用中因为传动皮带出现老化的现象，光栅信号不强，所以测量机精度逐渐有所改变，所以要想确保三坐标测量机正常运行，必须定期对三坐标进行校准。

一、概述三坐标校准检测21项参数误差三坐标测量机主要是由三个相互垂直的运动轴组成，对空间范围内每个点的三维坐标值进行测量。

而在各个运动轴中都有1项定位误差与5项几何误差，3个轴的误差总共有18项。

其中，就5个几何误差来讲，主要包括两个方向的直线度误差和角度误差[1]。

并且加上3个轴彼此之间的垂直度，则有21项误差。

这便是三坐标测量机中的21项误差，在三坐标测量结果不确定度中21项误差也是主要因素之一，对1台三坐标测量机的总体质量有重要影响。

三坐标测量机精确度的重要基础是21项误差，其校准十分复杂。

当新机验收以及三坐标测量仪出现搬动时，必须要校准21项误差，以确保三坐标测量机始终有较高的测量精度。

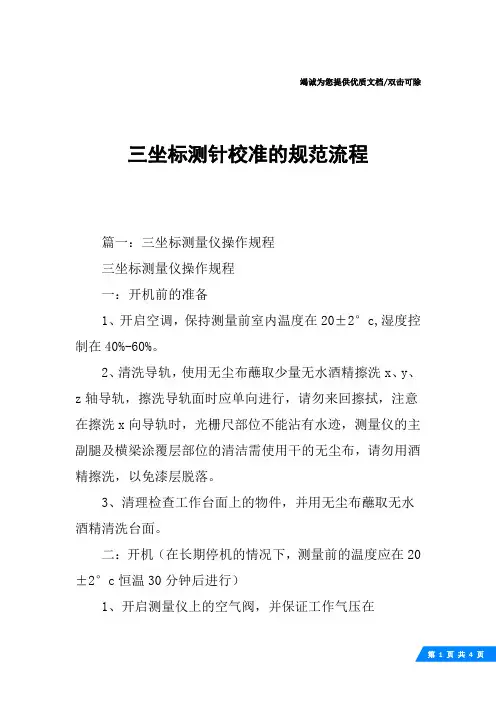

竭诚为您提供优质文档/双击可除三坐标测针校准的规范流程篇一：三坐标测量仪操作规程三坐标测量仪操作规程一：开机前的准备1、开启空调，保持测量前室内温度在20±2°c,湿度控制在40%-60%。

2、清洗导轨，使用无尘布蘸取少量无水酒精擦洗x、y、z轴导轨，擦洗导轨面时应单向进行，请勿来回擦拭，注意在擦洗x向导轨时，光栅尺部位不能沾有水迹，测量仪的主副腿及横梁涂覆层部位的清洁需使用干的无尘布，请勿用酒精擦洗，以免漆层脱落。

3、清理检查工作台面上的物件，并用无尘布蘸取无水酒精清洗台面。

二：开机（在长期停机的情况下，测量前的温度应在20±2°c恒温30分钟后进行）1、开启测量仪上的空气阀，并保证工作气压在0.4-0.6mpa范围内。

2、接通电源并开启测量仪的控制盒电源开关。

3、开启计算机，点击桌面上的pc-dims软件图标，按右键以管理员身份运行。

4、打开操作手柄上的seRVopwRon开关，测量仪加电，按照软件窗口的文字提示进行测量仪位置归零。

5、测量仪校验，点击pc-dims软件上的文件菜单，新建测头文件，点击未定义测头，依次加载测座，连接杆、加长杆、测头型号，然后按照测量所需添加测量角度，安置好标准球(适当位置，避免测量仪测量范围超程)，点击测量，按软件窗口提示进行校验，校验完成后点击结果查看，测针校准时的形状误差必须＜0.005mm，球心位置误差＜0.006mm，球径测量误差＜0.003mm，如校验结果不满足上述条件，则需重新校验直到合格为止。

6、加载所需测头文件，进行工件检测。

三：关机测量完成后，将x、y、z轴运动到安全的位置和高度后，按与开机相反的顺序，关闭pc-dims软件及计算(三坐标测针校准的规范流程)机，然后关闭控制盒电源，最后关闭气阀。

篇二：三坐标操作规范指导书篇三：三坐标测量机进行测头校正时应注意的六个问题。

操作三坐标的安全注意事项1.在使用电葫芦调动工件的时候一定注意。

一定将Y轴移到Y+的安全地带，以免碰伤三坐标。

2.在使用三坐标的时候一定小心，精力集中，做到测量的全部过程心中有数，3.在自动测量的时候，请不要离开测量现场，不要与人攀谈。

4.每天注意三坐标的卫生，始终处于清洁的状态，否侧可能影响测量结果。

5.被测工件必须清理干净，否则影响测量精度。

摆放到平台时候注意基准尽量与三轴平行和垂直。

6.操作盒是易损件，要轻拿轻放，操作杆要柔和轻缓慢的操作，有缓有急。

把握好操纵节奏。

过猛过急会损坏操作电感线圈，。

7.在转换测杆角度时候，一定注意转换空间是否足够大，要将测头抬高到安全高度处再旋转角度。

8.测量机运行过程中将要发生危险时，可按手操盒上的RUN/HOLD键暂停操作，以保护机台；或者是按下手操盒上的紧急停按钮，处理完毕，请将急停按钮旋上来，再加电。

9.TP200测头对磁场敏感。

所以测量时避免与带磁性的治具或工件接近10.测针损坏后，更换同一型号的测针，必须校正后，才能使用，出现碰撞的时候，一定要重新校正后再进行测量。

11.测量工件时，要将工件在精测间恒温之后再测量，测量间恒温20±2度，湿度25％－75％，这样测量的数据不受线膨胀系数的影响，所以测量数据可靠可信，精度高，有权威性。

12.要注意观察工件，被测要素的深度高度等，来选择测杆以及测针，否则容易发生碰撞。

13.加长杆和测杆一定要上紧，并且吸盘安装的位置一定要与主体一致对应。

安装拆卸的时候要轻拿轻放。

14.始终保持导轨以及光栅尺的清洁，否则容易引起精度问题。

15.测量机在连续使用4小时后，需要重新启动计算机以便释放内存。

16.PC-DIMIS4.3CAD++开启的时候一定注意尽量不要开启其他软件，否则容易引起内存冲突，软件干扰，造成死机现象。

17.定期整理测量文件，整理测量数据，18.三坐标是比较昂贵的设备，操作编程时候一定精力集中，万分小心，特备是自动运行时，一定注意安全平面的设置以及运行路线的安全，做到心中有数，处处谨慎。

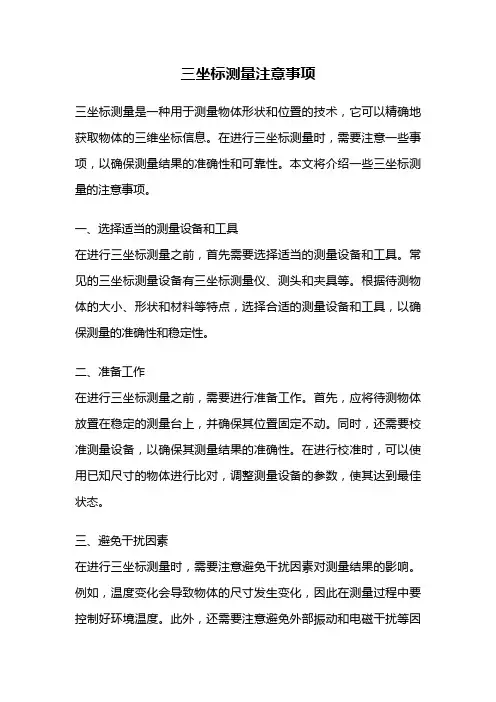

三坐标测量注意事项三坐标测量是一种用于测量物体形状和位置的技术，它可以精确地获取物体的三维坐标信息。

在进行三坐标测量时，需要注意一些事项，以确保测量结果的准确性和可靠性。

本文将介绍一些三坐标测量的注意事项。

一、选择适当的测量设备和工具在进行三坐标测量之前，首先需要选择适当的测量设备和工具。

常见的三坐标测量设备有三坐标测量仪、测头和夹具等。

根据待测物体的大小、形状和材料等特点，选择合适的测量设备和工具，以确保测量的准确性和稳定性。

二、准备工作在进行三坐标测量之前，需要进行准备工作。

首先，应将待测物体放置在稳定的测量台上，并确保其位置固定不动。

同时，还需要校准测量设备，以确保其测量结果的准确性。

在进行校准时，可以使用已知尺寸的物体进行比对，调整测量设备的参数，使其达到最佳状态。

三、避免干扰因素在进行三坐标测量时，需要注意避免干扰因素对测量结果的影响。

例如，温度变化会导致物体的尺寸发生变化，因此在测量过程中要控制好环境温度。

此外，还需要注意避免外部振动和电磁干扰等因素对测量的影响，可以通过使用防振台和屏蔽设备等方法来减小干扰。

四、正确操作测量设备在进行三坐标测量时，需要掌握正确的操作方法。

首先，应熟悉测量设备的使用说明书，了解其功能和操作步骤。

在进行测量时，要注意稳定手的动作，避免不必要的晃动。

同时，要保持测头与物体表面的垂直，避免倾斜造成测量误差。

此外，还要注意测量时的测量速度，过快或过慢都可能影响测量结果的准确性。

五、合理设置测量参数在进行三坐标测量时，需要根据待测物体的特点合理设置测量参数。

例如，对于曲面物体，可以适当增加测量点的密度，以获取更精确的曲面形状信息。

对于复杂形状的物体，可以使用多段测量的方法，将整个物体分为若干个部分进行测量，再进行组合分析。

六、数据处理和分析在完成测量后，需要进行数据处理和分析。

首先，要对测量数据进行校验，排除异常值和误差。

然后，可以使用专业的数据处理软件进行数据分析和图形展示，以获取更直观和准确的测量结果。

三鼎三坐标——教你调整三坐标测量机的测头
三坐标测量机是精密测量仪器，测量结果的准确性受很多因素的影响，如：温度、测头等，青岛测量设备公司告诉大家如何保证测头的准确。

三坐标测量机的测头在校验时会受很多因素的影响，如：校验球不牢固、测针不清洁、测针长度输入错误、标准球直径输入错误等，从而会影响测量的精准度，那么如何让三坐标测头保持在正常状态？
1、保持测头、测座、测针和标准球的稳定性，要牢固可靠。

2、保持标准球与测针的清洁。

3、确保输入的测针长度和标准球直径是正确的。

4、如果要使用不同的测头位置，要在校正完所有测头位置后，测量标准球的球心点坐标来检查校验的精准度。

5、如果测头和测针发生过变动，或是对测量精度要求比较高的情况，要对测头进行重新校验。

6、要根据形状误差和校正出的宝石球直径和重复性判断校正的准确性。

7、如果被测零件有明显的毛刺或其他问题时，测量的重复性就会变差，无法给出准确的测量结果，因此要将被测零件的形状误差考虑进去。

8、一般来说，不正确的测量基准的选择会影响测量结果的精确性，因此要选择正确的测量基准。

青岛三鼎测量设备有限公司是一家三坐标测量机制造企业，以客户的需求为导向，面向制造业提供的各种产品，包括汽车、模具、机床、军工、加工制造以及日用消费品。

三坐标测针校准的规范流程竭诚为您提供优质文档/双击可除三坐标测针校准的规范流程篇一：三坐标测量仪操作规程三坐标测量仪操作规程一：开机前的准备1、开启空调，保持测量前室内温度在20±2°c,湿度控制在40%-60%。

2、清洗导轨，使用无尘布蘸取少量无水酒精擦洗x、y、z轴导轨，擦洗导轨面时应单向进行，请勿来回擦拭，注意在擦洗x向导轨时，光栅尺部位不能沾有水迹，测量仪的主副腿及横梁涂覆层部位的清洁需使用干的无尘布，请勿用酒精擦洗，以免漆层脱落。

3、清理检查工作台面上的物件，并用无尘布蘸取无水酒精清洗台面。

二：开机（在长期停机的情况下，测量前的温度应在20±2°c恒温30分钟后进行）1、开启测量仪上的空气阀，并保证工作气压在0.4-0.6mpa范围内。

2、接通电源并开启测量仪的控制盒电源开关。

3、开启计算机，点击桌面上的pc-dims软件图标，按右键以管理员身份运行。

4、打开操作手柄上的seRVopwRon开关，测量仪加电，按照软件窗口的文字提示进行测量仪位置归零。

5、测量仪校验，点击pc-dims软件上的文件菜单，新建测头文件，点击未定义测头，依次加载测座，连接杆、加长杆、测头型号，然后按照测量所需添加测量角度，安置好标准球(适当位置，避免测量仪测量范围超程)，点击测量，按软件窗口提示进行校验，校验完成后点击结果查看，测针校准时的形状误差必须＜0.005mm，球心位置误差＜0.006mm，球径测量误差＜0.003mm，如校验结果不满足上述条件，则需重新校验直到合格为止。

6、加载所需测头文件，进行工件检测。

三：关机测量完成后，将x、y、z轴运动到安全的位置和高度后，按与开机相反的顺序，关闭pc-dims软件及计算(三坐标测针校准的规范流程)机，然后关闭控制盒电源，最后关闭气阀。

篇二：三坐标操作规范指导书篇三：三坐标测量机进行测头校正时应注意的六个问题三坐标测量机进行测头校正时应注意的六个问题1.三坐标的测头、测座、加长杆、测针、标准球要安装。

实训事务须知一．上课时间：正常班（上午8:00-11:30 下午2:30-4:30），早班（7:30-12:30），中班（12:30-17:30）；实训期间如有特殊情况需要请假，一定要有班主任及学生管理科长签名的请假条。

二．未经实训指导老师的允许，请勿擅自使用其它相关测量机设备或其它物品，严禁随意删除或安装计算机软件或文档。

三．遵守学校规章制度和实训中心的内务管理，工作区域内严禁吸烟和随地乱扔杂物，随时整理好自己的物品，不要随意摆放物品，自觉保持环境卫生，在结束一天的实训离开时，关掉测量机，整理好物品，注意关灯和空调，不要造成浪费。

四．不允许将早餐、零食、饮料等影响环境卫生的物品带入实训场地。

五．请勿在实训室和教师办公区域内随意走动或玩手机、打电话。

六．请注意维护自身及实训室内公共财产的安全，每天在开机学习之前，要先检查电源、机器设备是否安全正常，若发现异常应及时向指导老师报告，切勿擅自处理或机器带病工作。

七．实训期间，请严格遵循安全技术操作规程，做到安全文明实训。

各位同学必须佩戴校卡、穿好工服、带好安全帽方可进入实训室；不准穿拖鞋、背心、短裤，手机应持于关机或调至振动、静音状态。

八．工件应轻拿轻放，工件及其它工具物不得碰敲撞击测量平台，工件表面清除干净，以免平面受伤影响基准精度；一定要读懂图纸，弄清结构，绝不可盲目操作，对各部件不得乱敲、乱扔乱丢，以免零部件损伤，多人操作时一定要指定专人统一指挥。

九．实习完毕后要收拾清点工量具，清洁场地及设备并做好保养工作。

十．实训结束时，将对每位同学进行笔试和操作应用考核，考核成绩作为本项实训内容的期末成绩。

测量机使用与安全注意事项一．安全警告◆严禁擅自拆开外罩，防止损坏设备。

◆严禁擅自拆开测头，防止元件损坏。

◆严禁带电插拔读数卡。

◆严禁带电插拔插头。

◆严禁将异物置于大理石导轨上。

二、实训学习方法◆学会“举一反三”，掌握主要功能。

◆相互学习，经验互补。

◆多想多练，多讨论，多重复。

三坐标测量机测针的校准和选择分析三坐标测量机是一种精密的测量设备，广泛应用于工业制造领域，用于对零件进行精密的三维坐标测量。

在使用三坐标测量机进行测量时，测针的校准和选择是非常重要的步骤，直接影响了测量结果的准确性和稳定性。

本文将就三坐标测量机测针的校准和选择进行分析和讨论。

一、测针的校准在使用三坐标测量机进行测量时，测针的校准是非常重要的一步，正确的测针校准可以保证测量结果的准确性和稳定性。

测针的校准主要包括以下几个步骤：1. 确定测针的基准点：首先需要确定测针的基准点，通常选择测针头部的尖端作为基准点。

在确定基准点的过程中，需要保证测针头部的尖端与三坐标测量机的坐标系原点重合，以确保测量精度。

2. 测针的长度校准：测针的长度校准是指通过使用已知长度的标准物体对测针进行校准，以确保测针的长度测量准确无误。

经过以上几个步骤的校准，可以保证测针的几何尺寸和姿态参数的准确性，从而保证了测量结果的准确性和稳定性。

二、测针的选择在三坐标测量机中，有各种不同类型和规格的测针可供选择。

正确的选择和使用测针可以提高测量效率和准确性。

下面将从以下几个方面对测针的选择进行分析：1. 测量任务的要求：根据具体的测量任务要求，选择适合的测针规格和类型。

对于需要进行深孔测量的任务，需要选择较长的测针；对于需要进行微小尺寸测量的任务，需要选择较细的测针。

2. 测量物体的材质和表面特性：根据测量物体的材质和表面特性，选择适合的测针材质和表面处理方式。

对于硬度较大的材料，需要选择耐磨性较好的测针材质；对于表面粗糙度较大的物体，需要选择表面光滑的测针。

3. 测量精度和稳定性要求：根据测量精度和稳定性要求，选择适合的测针规格和类型。

对于高精度测量任务，需要选择尺寸稳定性和重复性较好的测针。

4. 经济成本考虑：在测针的选择过程中，还需要考虑经济成本因素。

选择具有良好性价比的测针，既要保证测量效果，又要尽量降低成本。

测针的选择要根据具体的测量任务要求和经济成本考虑，综合考虑不同因素进行选择。

三坐标测量注意事项
1.仪器校准：在进行三坐标测量之前，首先要确保三坐标测量仪器已经经过校准并且准确无误。

校准过的仪器可以提供准确的测量结果。

2.测量环境：要确保测量环境稳定、干净，并且没有干扰物。

尽量避免在有振动或者风扇噪声等影响精度的环境下进行测量。

3.工件固定：将待测工件固定在三坐标测量机的测量台上，保证其稳定性。

固定不牢固可能会导致测量误差。

4.参考系统：在三坐标测量之前，需要确定一个参考系统，用于测量的基准。

可以选择工件表面特征或者固定基准块等作为参考系统。

5.测量点选择：需要根据实际需要测量的特征和要求，选择合适的测量点进行测量。

避免过于密集或者不够分散的测量点。

6.工艺规范：根据工艺规范和要求，设置合适的测量参数和测量策略。

如测量速度、精度、切换测量头等。

7.测量过程：在进行测量时，要确保三坐标测量机的探测头和工件表面之间有合适的接触力。

过大的接触力可能会导致表面变形，而过小则可能无法正常测量。

8.数据采集：在测量过程中，要确保正确地采集和记录测量数据。

可以使用测量软件来自动化采集和处理数据，减少人为误差。

9.数据分析：完成测量后，需要对测量数据进行分析和处理。

可以使用统计学方法来评估数据的准确性和一致性。

10.质量控制：在进行三坐标测量之后，要对测量结果进行质量控制。

可以与设计要求进行比较，评估测量结果的合格性并采取适当的纠正措施。

三坐标精度校准的作用主要的体现在两个方面，第一方面是可以得到测针的红宝石球的补偿直径，第二个方面是可以确立一些不同的角度测针之间比较准确的相互之间的关系。

而我们还要知道的是测头校验的的准确程度会直接的影响到校准的精度。

那么以下聊聊在进行测头校验是，测量的人员应该注意三坐标精度校准哪些问题：
第一、要选择适合的测针和加长杆，而使用醉倒的侧正就是4*30。

在有要做到牢固的安装测针以及标准球。

使用时还需用无水酒精测针和标准球做好擦拭的工作。

第二、在进行测头校验的时候，其测量的速度要做到与校准精度时的速度保持一致。

尤其是对于那种使用时间长或者是使用的频率比较多的坐标测量机，如果出现测量的速度与校准的速度不同的时候，测量出的红宝石球直径的数据就不会准确。

第三、测头的校验工作结束以后，还要进行测头在校验方面的准确性的认证，如果通过软件验证以后其偏差不大于30mm，就可以投入使用。

第四、在侧头的验证的结果出现偏差较大的时候，应事先考虑引起偏差的原因，最好相关方面的检查有维修。

而会引起偏差较大的原因有以下几方面：
1有可能是侧头和标准球的擦洗工作不到位。

2有可能是侧头使用的时间比较长造成的。

3有可能是导轨运动的直线发生了变化造成的。

第四点、还有可能是气垫堵塞的原因造成的。

三坐标操作规程及注意事项海克斯康集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]三坐标操作规程及注意事项一．设备使用条件1、电源：电源为220V±10V50HZ，要求有稳压装置或UPS电源；2、气源：无水、无油，压缩空气压力0.4MPa～0.6MPa；3、使用环境温度：20±2℃；4、使用环境湿度：40%～60%。

：二．操作步骤1、未经专业培训及非操作人员禁止使用该测量机。

2、开机前用高织纱纯棉布（或医用脱脂棉花）沾无水酒精清洁三轴导轨面，待导轨面干后才能运行机器。

严禁用酒精清洁喷漆表面及光栅尺，光栅尺请用高织纱纯棉布（或医用脱脂棉花）轻轻擦拭，切记不可用任何有机溶剂。

3、检测环境温度，环境湿度，以及气源，电压是否达到设备使用要求，一切正常后，打开电源，再打开控制柜和计算机，进入测量软件后，再按操纵盒上的伺服加电键。

4、检查工作台及导轨面是否有阻碍机器运行的测量件，以免机器回零及操作过程中检测件与导轨碰撞，影响测量值及损伤机器；5、运行软件，根据软件提示首先使机器正确回零点。

在回零点前，先将测头移至安全位置，保证测头复位旋转和Z轴向上运行时无障碍。

6、根据测量需求定义测头，校准测头。

在拆装测头、测杆时要使用随机提供的专用工具,校准值在允许范围内方可继续测量。

7、程序第一次运行时要将速度降低至10~30%，并注意运行轨迹是否符合要求。

8、操作过程中测量速度不易过快，测头运行要稳，测量完成后必须取消手动控件，以免Z轴自由运动与测件碰撞。

9、测量完成后，需清理台面，移除不必要的物件，保证台面干净整洁，减少物件给台面施加过重的压力。

10、关闭系统时，首先将Z轴运动到安全的位置和高度，避免造成意外碰撞；退出软件，给伺服断电，关闭控制柜电源及总电源，关闭气源开关以避免浪费气源及保证安全。

三、注意事项1、在确信已经彻底了解在紧急情况下如何关机，才能尝试开启设备。

三坐标测量机进行测头校正时应注意的六个问题
1. 三坐标的测头、测座、加长杆、测针、标准球要安装可靠牢固，不能松动，有间隙。

这样一来即检查了测针、标准球安装的是否牢固，要擦拭测针和标准球上的手印和污渍，保持测针和标准球清洁。

2. 三坐标校正测头时，测量速度应与测量时的速度一致。

注意观察校正后测针的直径和校正时的形状误差。

如果有很大变化，则要查找原因后清洁标准球和测针。

重复进行校正，观察其结果的重复程度。

检查了测头、测针、标准球是否安装牢固，同时也检查了机器的工作状态。

3. 当三坐标需要进行多个测头角度、位置或不同测针长度的测头校正时，校正后，使用侧球功能，用校正后的全部侧头一次测量标准球，观察秋喜坐标的变化。

如果变化比较大，则要检查测座、测头、加长杆、测针、标准球的安装是否牢固，这是造成这种现象的重要原因。

4. 不同的软件方法不同，因为测针长度是测头自动校正的重要参数，如果出现错误，会造成测针的非常碰撞，轻者碰坏测针，重则造成测头损坏。

一定要注意。

5. 正确输入标准球直径。

6. 从以上可以看出，标准球直径直接影像测针宝石球直径的校正值。

虽然这是一个“小概率事件”，但是这些事件是可能发生的。

分享|三坐标测量机使用与安全注意事项三坐标使用与安全注意事项1：未经海克斯康培训中心培训并取得资格证的人员禁止使用该测量机。

2：每天开机前首先检查供气压力达到要求后才能开启控制柜:三联体处压力：0.4-0.5Mpa气源的供气压力：≥0.6Mpa3：测量室内温度要保持在20±2℃，相对湿度25~75％。

4: 稳压电源的输出电力为220±10V。

5：气源的出口温度为20±4℃。

6：每天开机前用无尘布粘无水酒精清洁三轴导轨面，待导轨面干燥后才能运行机器。

严禁用酒精清洁喷漆表面及光栅尺。

7：开机顺序：气压达标→开启控制柜→复位急停按钮→开启计算机→开启PC-DMIS→加电→机器回家（机器回零）8：机器在回零前，先将测座移动到安全位置，保证测头复位旋转和Z轴向上运行时无障碍。

9：在拆装测头、测杆时要使用随机提供的专用工具，禁止随意使用非专用工具。

10：旋转测头、校验测头、自动更换测头以及运行程序时，要确保测头运行路线上无障碍。

11：程序第一次运行时要将速度降低至10~30％，并注意运行轨迹是否按照程序执行。

12: 在搬放工件时，要先将测针移动到安全位置，要注意工件不能磕碰大理石工作平面，特别是机器的导轨面。

13：在使用大理石工作台上的镶嵌件固定工件时，扭矩不得超过20N.M。

14: 遇特殊产品需要粘贴时，不得用胶水直接粘在大理石工作台面上。

15：如果发现异常情况，请首先记录软件提示的错误信息并及时通知主管，在未经知道和允许禁止擅自进行检查维修。

16：计算机内不要安装与三坐标测量机无关软件，以保证系统的可靠运行。

17：测量室空调应24小时保持开机状态，空调的检修时间应放在秋天进行。

从而保证测量机的正常使用。

18：开机后，首先检查Z轴是否有缓慢上下滑动的情况，如有此现象，请及时通知主管并与海克斯康联系。

19：禁止在工作台导轨面上放置任何物品，不得用手直接接触导轨工作面。

20：禁止自行打开测量机外罩或调试机器，否则引起的后果由用户承担。

三坐标校准保养安全操作及保养规程简介三坐标测量机是一种先进的测量工具，精度高、速度快、效率高，能够满足许多复杂工件的测量需求。

但是，为了保证其能够长时间稳定运行并保持高水平的精度，需要进行定期的保养和校准。

本文将介绍三坐标测量机的保养和校准规程，以及安全操作注意事项。

预防措施在进行三坐标保养和校准时，需要注意以下预防措施：1.确保操作者具备足够的技能和知识，懂得机器的操作和维护规程。

2.以安全为第一原则，保证操作过程中的安全和保护人员的健康。

3.移除所有可能产生安全隐患的物品和工具，包括手表、项链、耳环、橡皮筋、剃须刀等。

4.在保养或校准之前，查看机器的输入电源电压、气压及冷却水压力是否正常，如有问题请及时解决。

5.确保工作区域无油污和杂物，保证工作环境干燥、整洁和空气流通。

为了确保所得数据的准确性，需要定期校准三坐标测量机。

正常情况下，建议每半年进行一次，调整的方法是使用双晶片法。

校准前的准备在进行校准前，需要做好以下准备：1.检查所有附件和设备是否齐全，如电缆、传感器、标准测头、参考球等。

2.检查测头是否清洁，如有异物悬在测头上，须将其清除。

3.检查机器操作是否正常，如轨道是否平直、运动是否灵活，有无异常噪音等。

校准操作流程1.安装双晶片并调整：双晶片安装位置应距离测头至少250mm，并设法避免从上到下和从左到右的测量误差。

将两片晶片缓慢地按在一起并连续测量数次，调整至二者之和十分接近。

2.确保标准测头安装位置正确，并且使用未受损伤的参考球和稳定的密封件。

3.进行X/Y/Z轴的校准：分别测量X、Y、Z轴方向上的误差，并依据结果进行调整和纠正。

4.再次通过双晶片和参考球执行最后的检查。

5.最终检查：找特定位置的锥块测量，以确定调整后的误差是否可以接受。

三坐标测量机是一种精密的设备，需要仔细地维护和保养。

正常情况需要在四个月内进行一次保养。

保养操作流程如下：保养前的准备在进行保养前，需要做好以下准备:1.关闭三坐标测量机电源、气源和水源。
