输电线路杆塔学习及倾斜测量

杆塔倾斜计算及测量1. 概念1.1 基础预偏值针对基础而言，也就是我们常说的受压腿的基础顶面抬高值；即让转角塔的内侧（受压侧）基础柱面比转角外侧（受拉侧）抬高出一个值，使铁塔在受力前先向反受力方向倾斜，保证它们受力后不向其受力的方向倾斜的目的。

预偏率，设计常用术语，预偏率=预偏值/基础根开。

1.2 杆塔倾斜由于基础立柱顶面高低不平引起杆塔中心偏离铅垂位置的现象。

1.3 杆塔倾斜率杆塔倾斜率就是杆塔倾斜值S杆塔地面上部高度H之比的百分数；既倾斜率=倾斜值/塔全高；在设计值上，倾斜率=预偏率。

1.4 倾斜值受压腿抬高后，铁塔顶部中心偏移值。

测量时，将仪器架在铁塔的正面中心线上，距离铁塔约为塔全高的1.2倍处。

镜头看铁塔顶部中心，锁定水平度盘，旋转目镜看底段水平铁处联板，十字丝位置与联板中心位置之间的距离，就作为该基铁塔的倾斜值。

实际上这个时候的倾斜值，不是真正意义的倾斜值，正常应看到地面，但是地面缺乏参照物，习惯上还是将底段水平铁联板上的偏移=倾斜值/(塔全高-水平铁高度)。

2. 杆塔倾斜测量意义运行中的线路杆塔因局部环境或外力破坏引起的顺线路或横线路方向的倾斜，是引起倒杆断线的重要因素，确定倾斜的数据，对维护线路安全稳定具有重要的意义。

3. 杆塔倾斜测量方法3.1 用铅锤测量杆塔倾斜用铅锤测量杆塔倾斜时，可在杆塔顶部中心用一绝缘细绳(线)吊一铅锤至地面,在地面量出锤尖触地点到杆塔中心的距离s，即为该杆塔地面以上的倾斜值,如下图3-1 所示。

杆塔的倾斜度，可通过杆塔的倾斜公式计算。

图3-1图中：1-杆塔中心；2-铅锤触点；s –倾斜值;H-杆塔顶或测量点至地面的高度。

若需知顺线路或横线路方向的倾斜值时，可近似的在地面划出顺线路或横线路的中心线，量出线路倾斜值s1和s2，如图3-2所示，这种方法一般用在杆塔不高,又缺少仪器的情况下。

图3-2图中：3-线路中心；4-线路方向；s1 –顺线路方向倾斜值;s2-横线路方向倾斜值s1。

测量杆塔倾斜度作业指导书1 适用范围本指导书适用于500kV交流及±500kV直流架空输电线路上测量杆塔倾斜度的作业。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GB 50233—2005 110～500kV架空电力线路施工及验收规范GB 50026-93 工程测量规范DL 409—91 电业安全工作规程(电力线路部分)DL/T 741—2001 架空送电线路运行规程Q/CSG1 0005-2004 电气工作票技术规范(线路部分)Q/CSG 21011-2009 输电线路运行管理标准Q/CSG-EHV 20201－2009 超高压输电公司输电线路运行管理标准实施细则（试行）3 作业准备3．1作业人员要求序号内容备注1 熟悉《电业安全工作规程》（线路部分），并经考试合格。

2 测量人员应具备熟练操作测量仪器的技能和掌握线路运行测量基础知识及计算方法，经过专门培训。

3 登塔人员通过职业技能鉴定，并取得登高架设作业特种作业操作证。

4 作业人员身体健康、精神状态应良好，并无妨碍工作的病症。

5 穿戴合格劳动保护服装，作业人员个人安全用具齐全。

3．2 作业人员组织序号人员分工人数备注1 工作监护人 12 仪器操作员 13 塔上作业人员 14 配合人员 13．3工具材料序名称型号单位数量备注1 经纬仪或全站仪台 12 三脚架付 13 钢卷尺3m 把 24 科学计算器台 15 砍刀或斧头把 16 个人工具套 44作业所需时间不含前往工作地点的时间，完成该项工作所需要时间约30分钟/处。

5作业安全及预防控制措施5.1风险分析风险范畴风险名称风险级别风险来源预防控制措施安全人员坠落高作业人员登杆塔过程中登杆塔前检查人员精神状态是否良好，检查杆塔构件、脚钉等攀爬物结构是否良好、牢靠；系好安全带。

输电杆塔倾斜监测方案
方案背景
输电线路走廊地质、气象环境复杂，常伴随冰灾、雪灾、泥石流、山体滑坡、暴雨、强风等自然灾害的发生，容易引发杆塔倾斜或倒塔事故。

方案需求
1、雨季长，易发生滑坡、塌陷、泥石流区域。

2、温度低，易发生冰灾、雪灾区域。

3、强风多，杆塔易变形、倒塌区域。

方案介绍
四信输电杆塔倾斜监测方案由前端监控装置和远程平台两部分组成，前端装置包含倾角传感器、微气象传感器、控制主机、风能和太阳能设备，平台端包括服务器、屏幕墙、移动设备等。

风能和太阳能设备为控制主机和传感器提供电源，控制主机实时获取倾角传感器和微气象传感器采集的杆塔倾斜状态及环境气象数据并传送给服务器，服务器实时分析数据，最终在大屏幕或移动终端上查看数据。

方案价值
全方位采集数据
前端监控装置可全面采集杆塔横向、顺线倾斜数据;同时采集温度、湿度、风速、风向、雨量、气压等数据。

远程调控，现场还原更便捷
后台系统软件采用B/S和C/S混合模式设计，线路管理人员通过Internet网络可随时远程浏览现场视频，远程控制摄像机方位，大大提升了线路监测工作的便捷度。

应用案例。

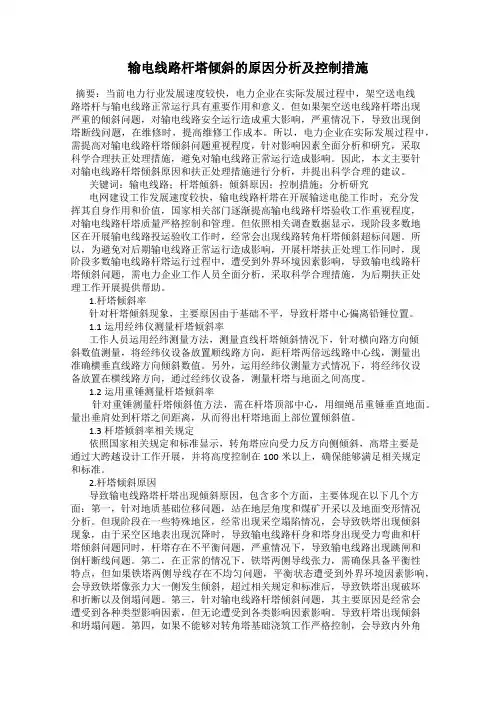

输电线路杆塔倾斜的原因分析及控制措施摘要：当前电力行业发展速度较快，电力企业在实际发展过程中，架空送电线路塔杆与输电线路正常运行具有重要作用和意义。

但如果架空送电线路杆塔出现严重的倾斜问题，对输电线路安全运行造成重大影响，严重情况下，导致出现倒塔断线问题，在维修时，提高维修工作成本。

所以，电力企业在实际发展过程中，需提高对输电线路杆塔倾斜问题重视程度，针对影响因素全面分析和研究，采取科学合理扶正处理措施，避免对输电线路正常运行造成影响。

因此，本文主要针对输电线路杆塔倾斜原因和扶正处理措施进行分析，并提出科学合理的建议。

关键词：输电线路；杆塔倾斜；倾斜原因；控制措施；分析研究电网建设工作发展速度较快，输电线路杆塔在开展输送电能工作时，充分发挥其自身作用和价值，国家相关部门逐渐提高输电线路杆塔验收工作重视程度，对输电线路杆塔质量严格控制和管理。

但依照相关调查数据显示，现阶段多数地区在开展输电线路投运验收工作时，经常会出现线路转角杆塔倾斜超标问题。

所以，为避免对后期输电线路正常运行造成影响，开展杆塔扶正处理工作同时，现阶段多数输电线路杆塔运行过程中，遭受到外界环境因素影响，导致输电线路杆塔倾斜问题，需电力企业工作人员全面分析，采取科学合理措施，为后期扶正处理工作开展提供帮助。

1.杆塔倾斜率针对杆塔倾斜现象，主要原因由于基础不平，导致杆塔中心偏离铅锤位置。

1.1运用经纬仪测量杆塔倾斜率工作人员运用经纬测量方法，测量直线杆塔倾斜情况下，针对横向路方向倾斜数值测量，将经纬仪设备放置顺线路方向，距杆塔两倍远线路中心线，测量出准确横垂直线路方向倾斜数值。

另外，运用经纬仪测量方式情况下，将经纬仪设备放置在横线路方向，通过经纬仪设备，测量杆塔与地面之间高度。

1.2运用重锤测量杆塔倾斜率针对重锤测量杆塔倾斜值方法，需在杆塔顶部中心，用细绳吊重锤垂直地面。

量出垂肩处到杆塔之间距离，从而得出杆塔地面上部位置倾斜值。

1.3杆塔倾斜率相关规定依照国家相关规定和标准显示，转角塔应向受力反方向侧倾斜，高塔主要是通过大跨越设计工作开展，并将高度控制在100米以上，确保能够满足相关规定和标准。

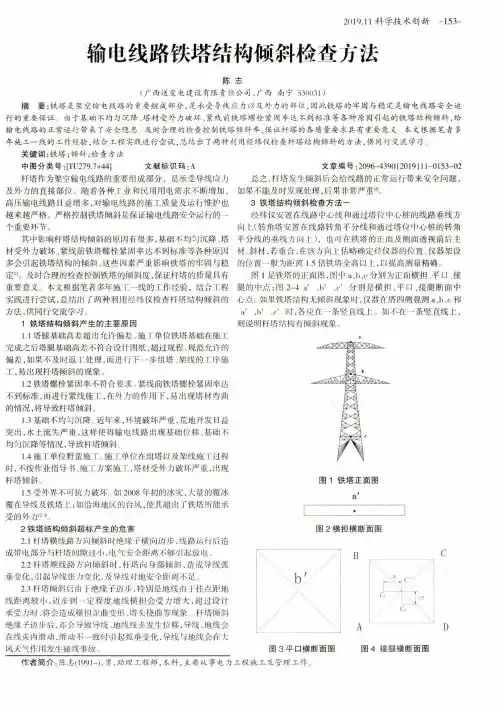

输电线路铁塔结构倾斜检查方法分析摘要：输电线路铁塔的主要功能是为架空输电线，为保证线路的正常搭设，铁塔结构的稳定性有重要意义，因此应加强对铁塔结构的倾斜度检查。

本文就输电线路铁塔结构倾斜检查方法进行探究，研究铁塔的倾斜度检查方法，以期为相关铁塔维修技术人员提供有益参考。

关键词：输电线路；铁塔结构；倾斜检查方法引言：铁塔发生倾斜的原因有很多，包括：受环境中外力作用产生破坏、铁塔基础不稳定发生沉降不均，以及内部构造未达到标准等，导致电路运输受到影响。

为保证铁塔的实际作用不受影响，应在倾斜初期进行及时的调整，因此，需要维修人员能够准确地判断铁塔是否发生倾斜，以及其倾斜的程度，以便及时修整，保证线路正常运作。

1输电铁塔发生倾斜的原因和危害1.1铁塔结构倾斜输电铁塔的质量对电力的传输有着重要的影响，铁塔的倾斜方向不同会出现不同的影响和危害。

铁塔在横线路方向发生倾斜时，会导致绝缘子位置发生变化，向横向发展，与铁塔的距离较近，在电力进行运输时，带电部分不受绝缘子控制，导致出现放电现象，容易引发电气故障[1]。

铁塔向顺线路方向倾斜时，会导致塔身发生倾斜和弯曲，引起输电线的张力变大，使输电线距离地面过近，存在较大的安全隐患，严重时可能存在线路断裂的危险。

或者在铁塔发生倾斜后，绝缘子发生移位，导致地线的承受力增强，出现铁塔头部发生挠曲或横担变形的情况。

或者由于绝缘子位移变化影响地线线夹等，使不同线路在自然环境的影响下发生不同程度的滑动和垂坠现象，可能会出现碰撞，引起事故发生1.2建筑施工不符合标准施工单位在实际的施工过程中，对地基的选择不严密，其地理环境中地质密度不同，导致容易发生基础沉降不均匀的现象发生，使铁塔出现基础位移和倾斜，影响电力的传输。

或者在施工过程中，其实际的施工方式未达到标准要求，或者施工时不注意保护设备，对铁塔的外部造成破坏，同时影响整体的平衡性，或者在施工组架时，施工人员未按标准实施，导致整体的铁塔出现质量问题或安装不良，在后续的使用中，容易发生倾斜状况。

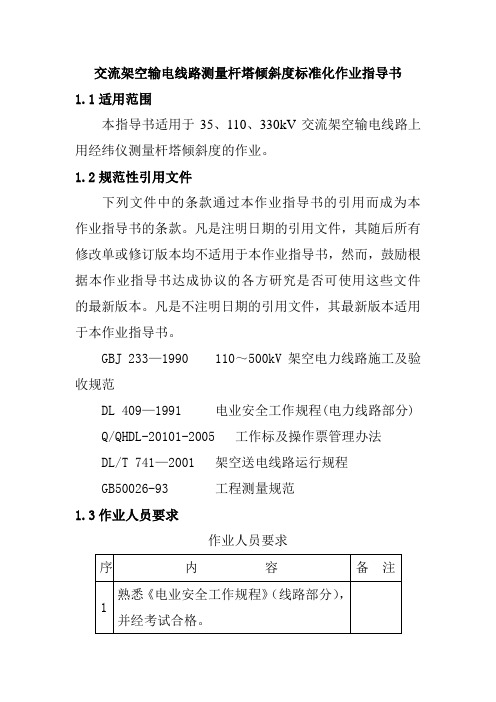

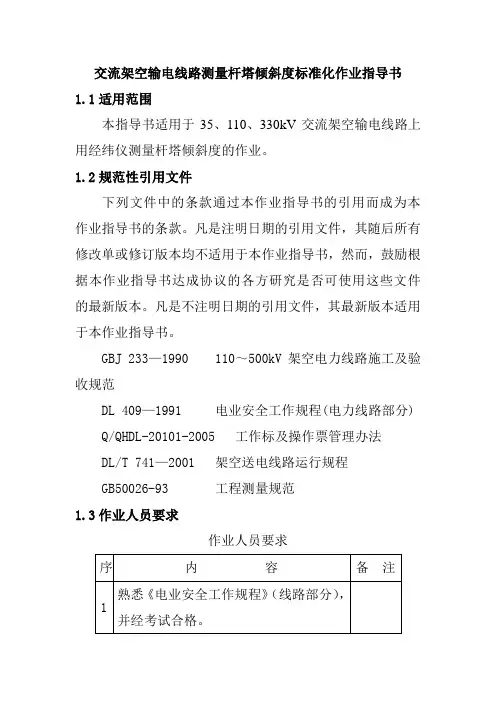

交流架空输电线路测量杆塔倾斜度标准化作业指导书1.1适用范围本指导书适用于35、110、330kV交流架空输电线路上用经纬仪测量杆塔倾斜度的作业。

1.2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GBJ 233—1990 110～500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程(电力线路部分) Q/QHDL-20101-2005 工作标及操作票管理办法DL/T 741—2001 架空送电线路运行规程GB50026-93 工程测量规范1.3作业人员要求作业人员要求序内容备注1 熟悉《电业安全工作规程》（线路部分），并经考试合格。

2 具备熟练操作经纬仪的技能和掌握线路运行测量基础知识及计算方法。

3 作业人员通过职业技能鉴定，并取得登高架设作业特种作业操作证。

4 作业人员应精神状态良好，无妨碍工作病症。

5 穿戴合格劳动保护服装，作业人员个人安全用具齐全。

1.4作业人员组织作业人员组织序人员分工人数备注1 工作监护人 12 仪器操作员 13 塔上作业人员 14 配合人员 11.5工具材料工具材料序号名称型号单位数量备注1 经纬仪台 12 三脚架经纬仪专用付 13 钢卷尺3m 把 24 科学计算器台 15 斧头把 16 安全带条 11.6 技术措施a)经纬仪出库时，应检查仪器是否完好，仪器的误差率是否在允许范围内，避免使用不合格的仪器。

b)经纬仪在运输过程中应做好防震措施，携带行走时，也应防止经纬仪摔落；使用时应轻拿轻放，避免仪器受损影响使用。

c)当仪器从较暧的车箱内移到较冷的现场时，应让仪器放在仪器箱内继续存放30分钟，待仪器适应环境温度后，方能从箱子取出使用，避免望远镜镜片破裂。

输电线路杆塔倾斜在线监测研究及应用【摘要】本文探讨了输电线路杆塔倾斜监测问题，从监测系统的组成，硬件系统的构造设计等角度，探讨了监测系统的组成，以及相关的硬件选型等。

重点针对输电线路杆塔在线监测系统的总体构架、前端数据处理部分硬件设计选型，数据传输部分的硬件设计选型进行了研究。

【关键词】输电线路;杆塔;倾斜在线监测1.概述电网安全运行是社会正常运转的重要保障，一旦出现电网事故，将对工农业生产、居民生活造成极大的影响。

在各类电网安全事故中，多数都和输电线路的倒塔、断线等有关。

输电杆塔倾斜的成因很多，除了大风、洪水、地质灾害外，还和施工质量不过关、地基不均匀沉降、甚至是意外冲撞等，都可能导致杆塔的倾斜。

由于输电网络覆盖范围极广，而且数量众多的输电线路杆塔位于城市周边周边、山地、河流等自然环境更为复杂的区域，靠人力来完成对数量庞大的输电线路杆塔、线路的巡检工作效率低下，因此有必要建立起成套输电设备的在线监测，重点针对输电线路杆塔的工况进行监测，对杆塔正常工作关系密切的倾斜、震动、覆冰等工况进行在线监测，为输电线路的安全运行提供帮助。

本文将针对输电杆塔运行工况中的倾斜在线监测为对象来展开研究。

2.输电线路杆塔监测概况输电线路杆塔监测，从原理上是通过在输电杆塔以及其他附属电力设备上安装传感器来获取杆塔运行工况状态，通过对这些监测量的整合分析，来对输电杆塔的运行工况、潜在故障、安全等级等进行评估。

发达国家对输电设备工况的在线监测开展得比较早，建成的监测系统也较为完善。

国内在这方面的工作一般都是在事故发生后才进行检修，定期检修和在线状态监测还处于探索阶段。

尤其是针对输电线路杆塔的状态在线监测，是在2008年南方冰冻灾害后才引起了足够的重视，并通过国内一些电力研究机构努力，已经取得了初步成果，在部分电网建立了泄露电流监测系统、输电容量监测系统、视频远程监控系统等在线监测系统。

3.输电杆塔状态监测系统组成从监测数据的完整性角度看，对输电杆塔的状态监测需要对杆塔受迫振动、倾斜状况、杆塔周围气象数据、电缆温度、塔基应力应变等数据进行全方位的监测。

铁塔倾斜测量在铁塔外四周横线路及顺线路方向架设经纬仪，从塔上部取一铁塔几何中心点，对照铁塔下部几何中心点偏差值△L，倾斜率X=△L/H，正面倾斜率X正=（（△L正1+△L正2）/2）/H；侧面倾斜率X侧=（（△L侧1+△L侧2）/2）/H；铁塔倾斜率X=√（（△L正1+△L正2）/2 ）2+（△L侧1+△L侧2）/2）2 ）/H2架线施工弧垂测量2.1 弧垂计算依据机电安装图进行计算，图上有公式，不同设计院公式可能有所不同，但要注意有一点共同的容易忽略的：F=………/cosB；前面是不考虑cosB时的弧垂计算公式，很多时候是该考虑cosB时而把它忽略了；B=tg-1（h/L），俗称高差角，考虑有地形高差时对弧垂的修正；式中：h--观测档挂线点高差；L--观测档档距。

弧垂计算需要计算多个气温条件下的弧垂值，气温及档距可采用插入法取得需要的值。

2.2 弧垂观测方法A、B两悬挂点下移尺尺a、b等于f。

对于小档距弧垂观测也通常用这种方式。

a=b=f异长法：√a+√b=2√f2.2.3、档端角度法观测2.2.3、档端角度法观测经纬仪置于悬挂点下方，测得悬挂点高差及档距，测出仪高，算出a值（仪器镜筒至悬挂点高差），算出观测角，公式如下：B悬挂点比A低时h取负，反之取正；计算出来的角度为正时为仰角，负时为俯角。

档端角度法竣工后弧垂检测公式：2.2.3、档内角度法观测弧垂紧线时观测角：竣工后弧垂检测公式：2.2.4、档外角度法观测弧垂紧线时观测角：竣工后弧垂检测公式：角度法观测注意事项：A、角度法观测的是弧垂近似值，并不一定比等长法精确，a值与f值偏差越小误差越小，偏差越大误差越大；B、采用档端角度法时，a值大于4f时失效，视线在电线上无切点，不能用角度法；C、为了防止产生大误差，当切点x ＜L/8时，不能用角度法；切点距悬挂点水平距离计算公式：档端法时，0.0625f＜a＜3.0625f4.3 紧线施工弧垂的质量要求：相间偏差对架空地线只对水平排列的同线型进行比较。

铁塔倾斜测量与计算公式一、什么叫杆塔倾斜？什么叫杆塔倾斜率？由于基础立柱顶面高低不平引起杆塔中心偏离铅垂位置的现象叫杆塔倾斜。

杆塔倾斜率就是杆塔倾斜值S杆塔地面上部高度H之比的百分数。

二、杆塔倾斜测量意义：运行中的线路杆塔因局部环境或外力破坏引起的顺线路或横线路方向的倾斜，是引起倒杆断线的重要因素，确定倾斜的数据，对维护线路安全稳定具有重要的意义。

三、杆塔倾斜测量方法一：1、使用经纬仪测量时，测量横线路方向倾斜，应将仪器支在距杆塔高度约1.5倍的地方，与前后杆塔对应三点成一线的位置确定测量桩位。

2、经纬仪镜中线瞄准电杆边缘线，俯视电杆根部，测量其偏移的差值，即为电杆的倾斜距离。

3、经纬仪镜中线瞄准铁塔中线挂线点螺栓1/2处，或铁塔纵向轴线位置，俯视铁塔根部，做一标志，然后测量铁塔基准根开距离，取根开1/2作基准标点，测量标点与其准标点的差即为铁塔的倾斜距离。

1、杆塔检查一般主要有杆塔横担水平度检查，水泥杆垂直度检查和铁塔倾斜测量等内容。

2、主要介绍铁塔倾斜的检查，铁塔倾斜的测量主要是对已经组立完成和架线完成后的铁塔进行倾斜度的检查，规范要求一般直线塔倾斜率0.3%，高塔0.5%，转角塔、终端塔不应向受力侧倾斜。

倾斜值：绝对尺寸 =倾斜率：相对尺寸 = 倾斜值∕视点高 H*0.003 注意：倾斜率测量视点高度应考虑接腿长度的影响五、杆塔测量方法三：说明：A 、B 两点应在铁塔的正或者侧面中心线上，以此两点作为观测铁塔的倾斜率。

1、为了测量精确，首先将仪器置于铁塔中心线延长线上（可稍微偏移，但不可偏移过多）， 距离为铁塔全高等长以上。

2、测量A 点，得一竖直角∠1，在此将仪器水平制零：3、在步骤2的基础上（此时水平角度为0°），测量B 点（水平线轴），测得竖直角∠2；4、在步骤3的基础上，观测铁塔B 点为左或者右偏移，如图测得为右偏移，转动水平制动微调，测得水平角∠3。

铁塔的倾斜率为tan ∠3/tan(∠2-∠1)cos ∠2铁塔倾斜量＝倾斜率*铁塔全高。
