双线(无信号员)出站信号机故障发车

前言为提高现场行车人员非正常情况下应急处理能力，结合《技规》、《接发列车作业》，本着简洁、实用的原则，编制了《铁路行车非正常情况应急处理操作手册》，对各种非正常情况行车处置办法进行了整理归纳，望各位参培人员加强学习，保证非正常情况下接发列车安全。

由于水平有限，加之受时间和资料限制，手册可能有疏漏，望大家在使用中提出宝贵意见，以便改正。

编者二〇一三年三月十日目录第一部分车站设备故障上报通知流程图 (1)第二部分行车设备临时故障时接发列车安全流程图 (2)一、车站值班员遇行车设备临时故障时，须按以下程序执行2二、故障处理说明 (3)第三部分双线自动闭塞集中联锁 (7)一、双线区间反方向行车或改按单线行车（双向闭塞设备作用良好）时发车作业 (7)二、双线区间改按单线行车（双向闭塞设备故障）时发车作业 (9)三、进站信号机故障接车作业 (11)四、出站信号机故障发车作业 (12)五、进站信号机内方第一轨道电路区段出现红光带接车作业13六、出站信号机外方第一轨道电路区段出现红光带发车作业15七、道岔区段轨道电路红光带接车作业 (17)八、道岔区段轨道电路红光带发车作业 (20)九、接车股道区段红光带接车作业 (22)十、道岔失去定反位表示接车作业 (24)十一、道岔失去定反位表示发车作业 (26)十二、第一离去区段红光带发车作业 (28)十三、第二离去区段红光带发车作业 (30)十四、区间内一个闭塞分区红光带（第一、二离去区段除外）发车作业。

(32)十五、区间内两个及其以上闭塞分区红光带（含第一、二离去区段）发车作业 (33)十六、区间内两个及其以上闭塞分区红光带（含第一、二接近区段）接车作业 (36)十七、区间内第一架通过信号机故障发车作业 (37)十八、区间内一架通过信号机故障（第一架通过信号机除外）发车作业 (38)十九、区间内两架及其以上通过信号机故障发车作业 (40)二十、站内信号设备电源停电或轨道电路停电接车作业 (41)二十一、站内信号设备电源停电或轨道电路停电发车作业. 43二十二、区间信号设备电源停电或轨道电路停电接车作业. 45二十三、区间信号设备电源停电或轨道电路停电发车作业. 46二十四、站内及区间信号设备电源停电或轨道电路停电接车作业 (48)二十五、站内及区间信号设备电源停电或轨道电路停电发车作业 (50)二十六、超长货物列车头部越过出站信号机并压上出站方面轨道电路发车作业 (51)第四部分通用非正常行车办法 (28)二十七、向封锁区间开行路用列车或救援列车（区间折返）28二十八、向封锁区间开行路用列车或救援列车（继续运行至前方站） (29)二十九、站内无空闲线路接车作业 (29)第一部分车站设备故障上报通知流程图第二部分行车设备临时故障时接发列车安全流程图一、车站值班员遇行车设备临时故障时，须按以下程序执行二、故障处理说明（一）、确认报告1．确认设备故障的情况：值班人员要认真确认设备故障现象，这时不要加以联想、猜测，实事求是的进行报告，反馈信息。

铁路行车设备故障时接发列车的特殊处理办法遇行车设备故障接发列车时，除按正常作业程序办理之外，特殊处理办法如下。

一、双线自动闭塞集中联锁(一)进站信号机故障(灭灯)的情况下接车时的特殊处理办法1．立即报告列车调度员，报告站、段长(车间主任)安排双人上岗把关，通知电务部门，并在《行车设备检查登记簿》内登记。

2．控制台设备良好时，通过控制台做到双人确认线路空闲。

3．正方向排列调车进路，锁闭进路道岔，或道岔单操，并接通光带，经双人确认正确。

4．列车邻站报开后，指派引导员显示引导手信号接车(夜间应在进站信号机柱距钢轨顶面不低于2m处加挂信号灯，向区间方向显示红色灯光，进行防护)。

(二)进站信号机故障(能显示红灯，不能显示进站信号)的情况下接车时的特殊处理办法1．立即报告列车调度员，报告站、段长(车间主任)安排双人上岗把关，通知电务部门，并在《行车设备检查登记簿》内登记。

2．控制台设备良好时，通过控制台做到双人确认线路空闲。

3．道岔单操，并按下接通光带按钮，经双人确认正确后，拉出道岔按钮，锁闭进路。

4．列车邻站报开后，在《行车设备检查登记簿》内登记，破封开放引导信号(开放引导信号前要确认进路正确)。

5．列车到达后，进路仍遗留白光带，使用总人工解锁和进路始端按钮解锁进路。

6．通知信号工区加封。

(三)进站信号机内方第一轨道电路区段故障情况下接车时的特殊处理办法1．立即报告列车调度员，报告站、段长(车间主任)安排双人上岗把关，通知工、电部门，并在《行车设备检查登记簿》内登记。

2．指派胜任人员检查故障区段空闲、无障碍。

3．确认工、电部门登记的故障区段线路不影响车辆运行。

4．第一轨道电路区段内有道岔时，道岔单操，并按下接通光带按钮，经双人确认正确后，拉出道岔按钮，锁闭进路。

其他区段仍使用正向排列调车进路的办法准备进路。

5．列车邻站报开后，在《行车设备检查登记簿》内登记，破封开放引导信号须手按引导信号按钮至列车头部进入进站信号机内方后方可松手，或显示引导手信号接车。

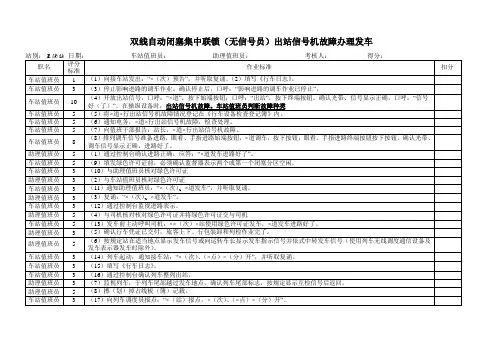

出站信号机故障再不知道你就不配担当产品经理,铁路大全18(双线自动闭塞集中联锁(设信号员)出站信号机故障发车作业标准适用范围出站信号机灭灯或只显示红色灯光时发车1(闭塞方法:自动闭塞。

2(准备进路:列车信号按钮排列进路3(行车凭证:绿色关键环节许可证。

作业程序岗位作业技术要求说明事项程序项目车站值班员信号员(长)助理值班员(1)发现出站信号机灭灯或只能显1(报(1)报告列车调度员:告列示红色灯光时,报“x(站)x出站信号机故车调告车站值班员:“x障”。

一、度员站出站信号机故报障”。

告2(通(2)通知电务部门:“x出通知有站信号机故障。

”并在《行知关部车设备检查登记簿》内登门记。

3(报(3)报告站长:“X出站信告站号机故障到车站(场)值班长员室监督作业”。

遇有超长、超限列二、车,单机挂车及列4(发发(4)向接车站发出:“x(次)车尾装置灯光熄灭的车预告”,并听取复诵。

列车,应通知接车预预告站。

告(5)填写《行车日志》。

(6)通知信号员(长):“停止(2)复诵:“停止x影响进路调车作业:“停停止调车作业时道调车作业”。

机,按《站细》规止x 道调车作业”。

三、定。

无影响进路的5((3)停止影响进路准准的调车作业后,报调车作业时,此项(7)应答:“好(了)”。

作业省略。

备备告;“x道调车作业进进已停止”。

路路(8)通知信号员(长):(4)复诵:“X(次)X“x(次)x道发车,准备进道发车准备进路,并听取复诵无误后,路”。

命令:“执行”。

再不知道你就不配担当产品经理,铁路大全(5)以列车按钮准备进路,眼看、手指进路始端按钮,口呼:“x道”。

(9)通过控制台复检确认按下按钮,眼看、进路正确应答:“x道发车手指进路终端按进路好(了)”。

钮口呼;“出站”。

按下按钮,确认光带正确口呼:“x道发车进路好(了)”。

监督器表示两个或第一个闭塞分区空闲(客运列车及跟随客运列车后面通过的列车必须两个闭塞分区空闲)不(10)根据控制台确认监督表示时为接到到达器表示,填写绿色许可邻站的通知或前次证。

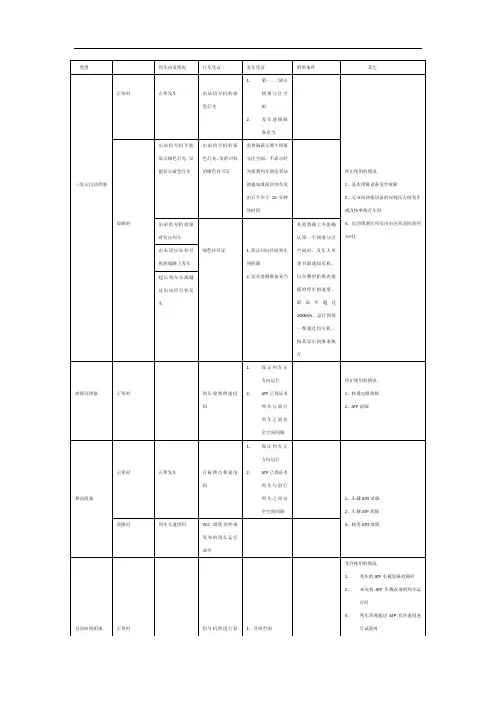

四显示自动闭塞非正常情况下的接发列车方法（一）四显示自动闭塞区段遇特殊情况发车的行车凭证及发给行车凭证的根据：1、出站信号机不能显示绿色灯光，仅能显示绿黄色灯光，特快旅客列车通过时，行车凭证为出站信号机的绿黄色灯光。

发给行车凭证的根据（双线）：监督器表示三个闭塞分区空闲，不表示时为前次列车到达邻站的通知或前次列车发出后不少于10分钟的时间。

附带条件:使用列车无线调度电话通知司机，通知不到时，应使列车在站内停车。

2、出站信号机不能显示绿色或绿黄色灯光，仅能显示黄色灯光时发出客运列车时，行车凭证为出站信号机的黄色灯光，发给司机绿色许可证。

发给行车凭证的根据（双线）：监督器表示第一、二个闭塞分区空闲，不表示时为前次列车到达邻站的通知或前次列车发出后不少于10分钟的时间。

3、出站信号机不能显示绿色或绿黄色灯光，仅能显示黄色灯光时，发出跟随客运列车后面通过的非客运列车。

行车凭证为出站信号机的黄色灯光。

发给行车凭证的根据（双线）：监督器表示第一、二个闭塞分区空闲，不表示时为前次列车到达邻站的通知或前次列车发出后不少于10分钟的时间。

附带条件：使用列车无线调度电话通知司机，通知不到时，应使列车在站内停车。

4、出站信号机故障时发出列车，行车凭证为绿色许可证。

发给行车凭证的根据（双线）：监督器表示第一、二或第一闭塞分区空闲（客运列车及跟随客运列车后面通过的列车必须监督器表示第一、二个闭塞分区空闲），不表示时为前次列车到达邻站的通知或前次列车发出后不少于10分钟的时间。

附带条件：从监督器上不能确认第一个闭塞分区空闲时，发车人员须书面通知司机，以在了望距离内能随时停车的速度，最高不超过20km/h，运行到第一架通过信号机，按其显示的要求执行。

5、由未设出站信号机的线路上发出列车，行车凭证为绿色许可证。

发给行车凭证的根据（双线）：监督器表示第一、二或第一闭塞分区空闲（客运列车及跟随客运列车后面通过的列车必须监督器表示第一、二个闭塞分区空闲），不表示时为前次列车到达邻站的通知或前次列车发出后不少于10分钟的时间。

非正常接发列车指导手册双线自动闭塞集中联锁（未设信号员）非正常情况接发列车作业2014 - 06 发布上海铁路局运输处印发目录1 范围 (3)2 规范性引用标准 (3)3 接发列车适用范围、关键环节和岗位作业技术要求 (3)3.1到发线非占用轨道电路红光带接车作业 (3)3.2无岔区段非占用轨道电路红光带接车(通过)作业 (6)3.3无岔区段非占用轨道电路红光带发车作业 (10)3.4 道岔失去表示接车(通过)作业 (13)3.5道岔失去表示发车作业 (18)3.6第一或第一、二闭塞分区非列车占用红光带发车作业 (22)3.7区间一架通过信号机故障发车作业 (24)3.8基本闭塞设备故障发车作业 (28)3.9反方向接车（通过）作业 (30)3.10反方向发车作业 (34)3.11进站信号机故障接车（通过）作业 (37)3.12出站信号不能开放发车作业 (41)3.13由未设出站信号机的线路上发车（含列车头部越过出站信号机）作业 (44)3.14向封锁区间开行折返路用列车发车作业 (46)3.15向封锁区间开行救援列车发车（及返回时接车）作业 (49)3.16全站停电接车（通过）作业 (53)3.17全站停电发车作业 (60)双线自动闭塞集中联锁（未设信号员）非正常情况接发列车作业1 范围本手册规定了双线自动闭塞集中联锁（未设信号员）的车站，在非正常情况下接、发列车的作业程序、适用范围、关键环节和各有关工种的岗位作业技术要求及有关规定。

本手册适用于上海铁路局所属双线自动闭塞集中联锁（未设信号员）的车站。

2 规范性引用标准TB/T 1500.1～1500.8-2009 接发列车作业原铁道部令第29号铁路技术管理规程上铁师〔2013〕460号行车组织规则3 接发列车适用范围、关键环节和岗位作业技术要求3.1 到发线非占用轨道电路红光带接车作业3.6 第一或第一、二闭塞分区非列车占用红光带发车作业3.7 区间一架通过信号机故障发车作业3.9 反方向接车（通过）作业3.12 出站信号不能开放发车作业。

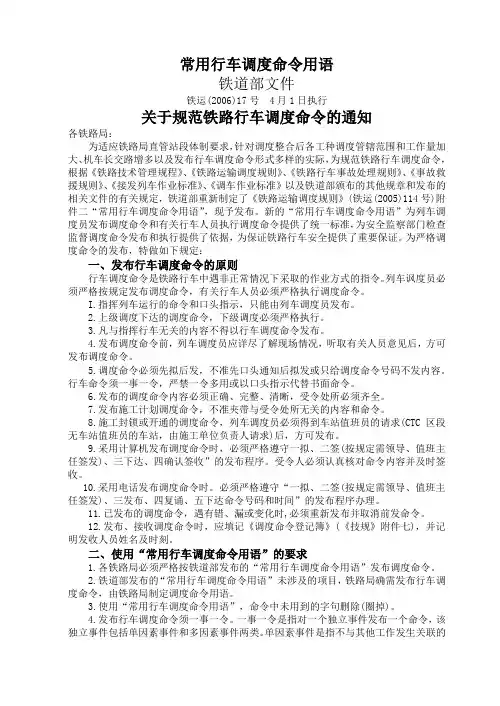

常用行车调度命令用语铁道部文件铁运(2006)17号 4月1日执行关于规范铁路行车调度命令的通知各铁路局：为适应铁路局直管站段体制要求，针对调度整合后各工种调度管辖范围和工作量加大、机车长交路增多以及发布行车调度命令形式多样的实际，为规范铁路行车调度命令，根据《铁路技术管理规程》、《铁路运输调度规则》、《铁路行车事故处理规则》、《事故救援规则》、《接发列车作业标准》、《调车作业标准》以及铁道部颁布的其他规章和发布的相关文件的有关规定，铁道部重新制定了《铁路运输调度规则》(铁运(2005)114号)附件二“常用行车调度命令用语”，现予发布。

新的“常用行车调度命令用语”为列车调度员发布调度命令和有关行车人员执行调度命令提供了统一标准，为安全监察部门检查监督调度命令发布和执行提供了依据，为保证铁路行车安全提供了重要保证。

为严格调度命令的发布，特做如下规定：一、发布行车调度命令的原则行车调度命令是铁路行车中遇非正常情况下采取的作业方式的指令。

列车讽度员必须严格按规定发布调度命令，有关行车人员必须严格执行调度命令。

I.指挥列车运行的命令和口头指示，只能由列车调度员发布。

2.上级调度下达的调度命令，下级调度必须严格执行。

3.凡与指挥行车无关的内容不得以行车调度命令发布。

4.发布调度命令前，列车调度员应详尽了解现场情况，听取有关人员意见后，方可发布调度命令。

5.调度命令必须先拟后发，不准先口头通知后拟发或只给调度命令号码不发内容。

行车命令须一事一令，严禁一令多用或以口头指示代替书面命令。

6.发布的调度命令内容必须正确、完整、清晰，受令处所必须齐全。

7.发布施工计划调度命令，不准夹带与受令处所无关的内容和命令。

8.施工封锁或开通的调度命令，列车调度员必须得到车站值班员的请求(CTC区段无车站值班员的车站，由施工单位负责人请求)后，方可发布。

9.采用计算机发布调度命令时，必须严格遵守一拟、二签(按规定需领导、值班主任签发)、三下达、四确认签收”的发布程序。

铁路接发列车正常作业程序一、发车发车作业程序图如下：1．双线自动闭塞集中联锁(设信号员)发车作业程序图(图2-1)。

2．双线自动闭塞集中联锁(未设信号员)发车作业程序图(图2-2)。

3．单双线半自动闭塞集中联锁(设信号员)发车作业程序图(图2-3)。

4．单双线半自动闭塞集中联锁(未设信号员)发车作业程序图(图2-4)。

5，单双线半自动闭塞色灯电锁器联锁发车作业程序图(图2-5)。

(一)确认区间空闲的方法确认区间空闲的方法主要是通过闭塞设备、《行车日志》、各种行车表示牌，以及有关人员的情况报告等，检查前次列车是否到达、补机是否返回、出站(跟踪)调车是否完毕以及有无区间封锁和轻型车辆占用等。

根据闭塞设备的不同，确认区间空闲的方法有：1．自动闭塞：通过控制台的监督器(列车离去表示灯)或出站信号机复示器，确认第一及第二闭塞分区空闲情况；2．半自动闭塞：除根据闭塞机上闭塞表示灯显示外，还要根据《行车日志》，以及助理值班员、扳道员察看到达列车情况的报告确认区间空闲。

(二)办理闭塞手续我国采用的行车基本闭塞法分为自动闭塞、半自动闭塞。

现介绍自动闭塞及半自动闭塞的办理方法。

1．自动闭塞(1)双线自动闭塞：车站发车时，由于闭塞手续是根据闭塞分区空闲情况自动完成的，所以不必办理闭塞手续，在车站发车进路准备妥当后，确认第一离去与第二离去表示灯符合发车条件时，即可开放出站信号机发车。

为使接车站做好接车准备，事先应向接车站预告发车车次。

(2)单线自动闭塞：车站发车时，首先应取得列车调度员准许，确认区间空闲后，按下发车按钮，此时区间内该列车运行方向的通过信号机亮灯，同时发车站的发车表示灯及接车站的接车表示灯亮时，确认发车表示灯亮灯后，即可开放出站信号机发车。

列车到达后，区间空闲时，接车站接车表示灯和发车站发车表示灯熄灭，区间空闲。

2．半自动闭塞(1)单线半自动闭塞：车站值班员除根据闭塞及各种行车表示牌确认区间空闲外，还须取得接车站值班员的同意后，才能按规定办理闭塞手续。

半自动闭塞出站(发车进路)信号机故障不能开放时的发车作业程序及办法预案故障现象：出站信号机故障不能显示进行信号，复示器无显示。

故障现象如下图所示：室内6502控制台上信号复视器故障现象室外站场信号机故障现象作业准备：故障出现后，车站值班员向列车调度员报告，通知值班干部并上岗监控，在《行车设备检查登记簿》内登记。

通知电务人员现场检查维修，电务登记“设备故障，暂不能修复请车务按非正常办法办理”，车站值班员再次向列车调度员报告出站信号机故障情况后，请求并接收停止基本闭塞法改按电话闭塞法行车的调度命令，按列车调度员的指示准备发车。

作业要点：车站值班员根据列车调度员的命令，停止基本闭塞法改按电话闭塞法行车。

根据闭塞表示灯、TDCS 终端显示、《行车日志》及各种安全帽确认区间空闲，与接车站办理闭塞手续，记录接车站发出同意闭塞的电话记录号码，上行为双号下行为单号(双线正方向首列请求闭塞；除首列外发出预告，根据收到的前次列车到达电话记录办理)。

闭塞办理妥当后，揭挂“区间占用”安全帽。

车站值班员通过控制台开放调车信号锁闭发车进路(调车进路不能完全锁闭整个进路时，其它未锁闭道岔单独锁闭)或单操道岔(含防护道岔)准备进路(并单独锁闭)．车站值班员通过控制台或按下接通光带按钮确认发车进路正确后，核对车次、区间、电话记录号码，填写路票。

路票填写如下图：助理值班员与车站值班员认真核对路票，核对正确，通过控制台再次确认发车进路正确(由于设备的关系助理值班员不能通过控制台确认发车进路时可不确认)，与司机核对路票及调度命令，无误后交给司机。

确认发车条件具备，指示发车或发车。

抄收接车站列车到达的电话记录号码，办理区间开通手续，摘下“区间占用”安全帽。

设备恢复正常后，请求并接收恢复基本闭塞法行车的调度命令。

南昌车务段自动闭塞集中联锁车站设备常见故障处理步骤指导书目录1、进、出站信号开放，进路白光带无表示，但信号仍能正常显示时接发列车0012、出现“双接”现象时发车0023、出站信号机故障，方向电路处于接车状态时发车0034、双线双向自动闭塞区间改按单线或反方向行车，出站信号机故障或停用时发车0045、一离去故障时发出列车0056、进站信号机灭灯时接车0067、进站信号开放后，因故跳回，且补办不了时接车0078、到发线出现红光带时接车0089、道岔失去表示时接车00910、道岔失去表示时发出列车01011、道岔区亮红光带（灯）时接车01112、道岔区亮红光带（灯）时发出列车01213、无岔区出现红光带（灯）时接车01314、无岔区出现红光带（灯）时发出列车01415、调度所及车站CTC设备均不能正确显示列车占用状态时处理步骤015 16、CTC区间列车占用丢失报警、车站值班员发现及得到区间列车占用丢失信息时处理步骤016 17、发现及得到区间闭塞分区非列车占用红光带或区间通过信号机故障信息时处理步骤017 18、CTC站内股道列车占用丢失报警或发现及得到站内列车占用丢失信息时处理步骤018编号：001进、出站信号开放，进路白光带无表示但信号仍能正常显示时接发列车处理步骤编号：002出现“双接”现象时发出列车处理步骤编号：003出站信号机故障，方向电路处于接车状态时发车处理步骤编号：004双线双向自动闭塞区段改按单线或反方向行车出站信号机故障或停用时发车处理步骤编号：005第一离去区段电路故障时发出列车处理步骤编号：006进站信号机灭灯时接车处理步骤编号：007进站信号开放后，因故跳回且补办不了时接车处理步骤编号：008到发线出现红光带时接车处理步骤编号：009道岔失去表示时发出列车处理步骤编号：010道岔失去表示时接车处理步骤编号：011道岔区出现红光带时发出列车处理步骤编号：012道岔区出现红光带时接车处理步骤编号：013无岔区出现红光带时发出列车处理步骤编号：014无岔区出现红光带时接车处理步骤编号：015调度所及车站CTC设备均不能正确显示列车占用状态时处理步骤编号：016CTC区间列车占用丢失报警、车站值班员发现及得到区间列车占用丢失信息时处理步骤编号：017发现及得到区间闭塞分区非列车占用红光带或区间通过信号机故障信息时处理步骤常见故障处理步骤类别：CTC自动闭塞区段编号：018CTC站内股道列车占用丢失报警或发现及得到站内列车占用丢失信息时处理步骤。

广铁集团公司车站值班员接发列车练功比武试题一、填空题：（每空分，共20分）1．用于侧向通过列车，速度50km/h以上至80km/h的单开道岔，不得小于18号。

2．岔线、段管线与正线、到发线接轨时，均应铺设安全线。

安全线向车挡方向不应采用下坡道，其有效长度一般不小于50m。

3．双线自动闭塞区段，有反方向运行条件时，出站信号机应装设进路表示器。

4．铁路运输指挥应装备列车调度指挥系统（TDCS）或调度集中设备（CTC）。

5．为保证人身安全，除专业人员执行有关规定外，其他人员（包括所携带的物件）与牵引供电设备带电部分的距离，不得小于2000mm。

6．当基本闭塞设备不能使用时，应根据列车调度员的命令采用电话闭塞法行车。

遇列车调度电话不通时，闭塞法的变更或恢复，应由该区间两端站的车站值班员确认区间空闲后，直接以电话记录办理。

7．使用自动闭塞法行车时，列车进入闭塞分区的行车凭证为出站或通过信号机的黄色灯光、绿黄色灯光或绿色灯光。

特快旅客列车由车站通过时，为出站信号机的绿黄色灯光或绿色灯光。

8．使用电话闭塞法行车时，列车占用区间的行车凭证为路票。

当挂有由区间返回的后部补机时，另发给补机司机路票副页。

9．办理电话闭塞时，下列各项应发出电话记录号码，并记入《行车日志》：承认闭塞，列车到达、补机返回，取消闭塞，单线或双线反方向越出站界调车。

10．双线反方向行车使用路票时，应在路票上加盖“反方向行车”章；两线、多线区间使用路票时，应在路票上加盖“××线行车”章。

11．在站内无空闲线路的特殊情况下，只准许接入为排除故障、事故救援、疏解车辆等所需要的救援列车、不挂车的单机、动车及重型轨道车。

上述列车均应在进站信号机外停车，由接车人员向司机通知事由后，以调车手信号旗（灯）将列车领入站内。

12．封锁线路、慢行施工和停用信号、联锁、闭塞设备及其他影响行车设备的施工，必须纳入月度施工方案。

13．凡进站、接车进路信号机不能使用或在双线区段由反方向开来列车而无进站信号机时，应使用引导信号或派引导人员接车。
