第三章进站信号机故障接车作业.

前言为提高现场行车人员非正常情况下应急处理能力，结合《技规》、《接发列车作业》，本着简洁、实用的原则，编制了《铁路行车非正常情况应急处理操作手册》，对各种非正常情况行车处置办法进行了整理归纳，望各位参培人员加强学习，保证非正常情况下接发列车安全。

由于水平有限，加之受时间和资料限制，手册可能有疏漏，望大家在使用中提出宝贵意见，以便改正。

编者二〇一三年三月十日目录第一部分车站设备故障上报通知流程图 (1)第二部分行车设备临时故障时接发列车安全流程图 (2)一、车站值班员遇行车设备临时故障时，须按以下程序执行2二、故障处理说明 (3)第三部分双线自动闭塞集中联锁 (7)一、双线区间反方向行车或改按单线行车（双向闭塞设备作用良好）时发车作业 (7)二、双线区间改按单线行车（双向闭塞设备故障）时发车作业 (9)三、进站信号机故障接车作业 (11)四、出站信号机故障发车作业 (12)五、进站信号机内方第一轨道电路区段出现红光带接车作业13六、出站信号机外方第一轨道电路区段出现红光带发车作业15七、道岔区段轨道电路红光带接车作业 (17)八、道岔区段轨道电路红光带发车作业 (20)九、接车股道区段红光带接车作业 (22)十、道岔失去定反位表示接车作业 (24)十一、道岔失去定反位表示发车作业 (26)十二、第一离去区段红光带发车作业 (28)十三、第二离去区段红光带发车作业 (30)十四、区间内一个闭塞分区红光带（第一、二离去区段除外）发车作业。

(32)十五、区间内两个及其以上闭塞分区红光带（含第一、二离去区段）发车作业 (33)十六、区间内两个及其以上闭塞分区红光带（含第一、二接近区段）接车作业 (36)十七、区间内第一架通过信号机故障发车作业 (37)十八、区间内一架通过信号机故障（第一架通过信号机除外）发车作业 (38)十九、区间内两架及其以上通过信号机故障发车作业 (40)二十、站内信号设备电源停电或轨道电路停电接车作业 (41)二十一、站内信号设备电源停电或轨道电路停电发车作业. 43二十二、区间信号设备电源停电或轨道电路停电接车作业. 45二十三、区间信号设备电源停电或轨道电路停电发车作业. 46二十四、站内及区间信号设备电源停电或轨道电路停电接车作业 (48)二十五、站内及区间信号设备电源停电或轨道电路停电发车作业 (50)二十六、超长货物列车头部越过出站信号机并压上出站方面轨道电路发车作业 (51)第四部分通用非正常行车办法 (28)二十七、向封锁区间开行路用列车或救援列车（区间折返）28二十八、向封锁区间开行路用列车或救援列车（继续运行至前方站） (29)二十九、站内无空闲线路接车作业 (29)第一部分车站设备故障上报通知流程图第二部分行车设备临时故障时接发列车安全流程图一、车站值班员遇行车设备临时故障时，须按以下程序执行二、故障处理说明（一）、确认报告1．确认设备故障的情况：值班人员要认真确认设备故障现象，这时不要加以联想、猜测，实事求是的进行报告，反馈信息。

铁路行车设备故障时接发列车的特殊处理办法遇行车设备故障接发列车时，除按正常作业程序办理之外，特殊处理办法如下。

一、双线自动闭塞集中联锁(一)进站信号机故障(灭灯)的情况下接车时的特殊处理办法1．立即报告列车调度员，报告站、段长(车间主任)安排双人上岗把关，通知电务部门，并在《行车设备检查登记簿》内登记。

2．控制台设备良好时，通过控制台做到双人确认线路空闲。

3．正方向排列调车进路，锁闭进路道岔，或道岔单操，并接通光带，经双人确认正确。

4．列车邻站报开后，指派引导员显示引导手信号接车(夜间应在进站信号机柱距钢轨顶面不低于2m处加挂信号灯，向区间方向显示红色灯光，进行防护)。

(二)进站信号机故障(能显示红灯，不能显示进站信号)的情况下接车时的特殊处理办法1．立即报告列车调度员，报告站、段长(车间主任)安排双人上岗把关，通知电务部门，并在《行车设备检查登记簿》内登记。

2．控制台设备良好时，通过控制台做到双人确认线路空闲。

3．道岔单操，并按下接通光带按钮，经双人确认正确后，拉出道岔按钮，锁闭进路。

4．列车邻站报开后，在《行车设备检查登记簿》内登记，破封开放引导信号(开放引导信号前要确认进路正确)。

5．列车到达后，进路仍遗留白光带，使用总人工解锁和进路始端按钮解锁进路。

6．通知信号工区加封。

(三)进站信号机内方第一轨道电路区段故障情况下接车时的特殊处理办法1．立即报告列车调度员，报告站、段长(车间主任)安排双人上岗把关，通知工、电部门，并在《行车设备检查登记簿》内登记。

2．指派胜任人员检查故障区段空闲、无障碍。

3．确认工、电部门登记的故障区段线路不影响车辆运行。

4．第一轨道电路区段内有道岔时，道岔单操，并按下接通光带按钮，经双人确认正确后，拉出道岔按钮，锁闭进路。

其他区段仍使用正向排列调车进路的办法准备进路。

5．列车邻站报开后，在《行车设备检查登记簿》内登记，破封开放引导信号须手按引导信号按钮至列车头部进入进站信号机内方后方可松手，或显示引导手信号接车。

接触网作业车进站（接车进路）信号机故障的应急处置作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (2)4. 进站（接车进路）信号机故障的应急处置作业指导书 (2)4.1. 准备工作 (3)4.2. 处置方法 (3)4.3. 安全卡控重点 (3)1.适用范围本指导书适用于接触网作业车在非正常情况下行车时的作业要求，规范了接触网作业车非正常行车时的作业程序。

2.规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

TG/01-2014 《铁路技术管理规程》（普速铁路部分）《铁路局普速铁路行车组织规则》《接触网作业车安全管理实施细则》《铁路局接触网作业车管理办法》《供电段自轮运转特种设备运用管理细则》《铁路局接触网作业车GYK 1.2版本操作手册》《GYK轨道车运行控制设备使用说明书》（V 1.2）3.编制依据根据《中华人民共和国国务院铁路运输安全保护条列》、《中国铁路总公司接触网作业车管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.进站（接车进路）信号机故障的应急处置作业指导书4.1.准备工作4.1.1.人员：接触网作业车司机、副司机。

4.2.处置方法4.2.1.进站、接车进路信号机不能使用时，应开放引导信号。

引导信号不能开放或无进站信号机时，应派引导人员接车。

4.2.2.引导接车时，列车以不超过20km/h速度进站，并做好随时停车准备。

由引导人员接车时，应在引导员接车地点标（未设时引导人员应在进站、进路信号机或站界标外方）处，显示引导手信号接车。

列车头部越过引导信号，即可关闭信号或收回引导手信号。

4.3.安全卡控重点4.3.1.下列情况列车不准分部运行4.3.1.1.采取措施后可整列运行时。

4.3.1.2.对遗留车辆未采取防护、防溜措施时。

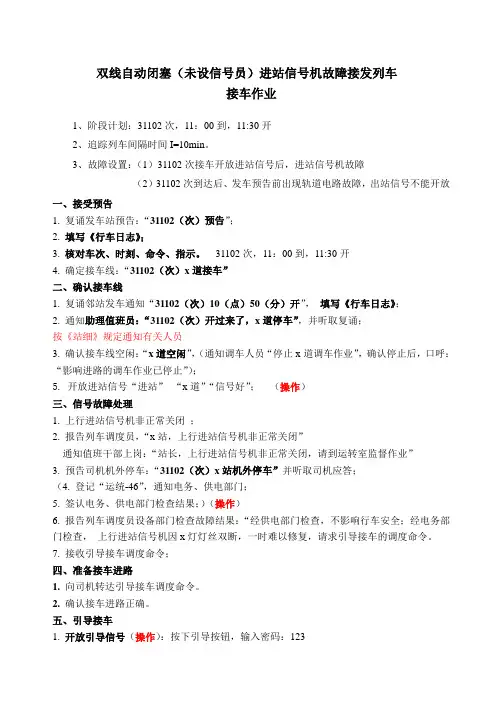

双线自动闭塞（未设信号员）进站信号机故障接发列车接车作业1、阶段计划：31102次，11：00到，11:30开2、追踪列车间隔时间I=10min。

3、故障设置：（1）31102次接车开放进站信号后，进站信号机故障（2）31102次到达后、发车预告前出现轨道电路故障，出站信号不能开放一、接受预告1. 复诵发车站预告：“31102（次）预告”；2. 填写《行车日志》；3. 核对车次、时刻、命令、指示。

31102次，11：00到，11:30开4. 确定接车线：“31102（次）x道接车”二、确认接车线1. 复诵邻站发车通知“31102（次）10（点）50（分）开”，填写《行车日志》；2. 通知助理值班员：“31102（次）开过来了，x道停车”，并听取复诵；按《站细》规定通知有关人员3. 确认接车线空闲：“x道空闲”，（通知调车人员“停止x道调车作业”，确认停止后，口呼：“影响进路的调车作业已停止”）；5. 开放进站信号“进站”“x道”“信号好”；（操作）三、信号故障处理1. 上行进站信号机非正常关闭；2. 报告列车调度员，“x站，上行进站信号机非正常关闭”通知值班干部上岗：“站长，上行进站信号机非正常关闭，请到运转室监督作业”3. 预告司机机外停车：“31102（次）x站机外停车”并听取司机应答；（4. 登记“运统-46”，通知电务、供电部门；5. 签认电务、供电部门检查结果；）（操作）6. 报告列车调度员设备部门检查故障结果：“经供电部门检查，不影响行车安全；经电务部门检查，上行进站信号机因x灯灯丝双断，一时难以修复，请求引导接车的调度命令。

7. 接收引导接车调度命令；四、准备接车进路1. 向司机转达引导接车调度命令。

2. 确认接车进路正确。

五、引导接车1. 开放引导信号（操作）：按下引导按钮，输入密码：123“引导信号好”2. 通知助理值班员：“31102（次）接近，x道接车”3. 车机联控：x（次）司机“31102（次）x站引导接车，x道停车，注意引导信号”，听取司机应答。

前言为提高现场行车人员非正常情况下应急处理能力，结合《技规》、《接发列车作业》，本着简洁、实用的原则，编制了《铁路行车非正常情况应急处理操作手册》，对各种非正常情况行车处置办法进行了整理归纳，望各位参培人员加强学习，保证非正常情况下接发列车安全。

由于水平有限，加之受时间和资料限制，手册可能有疏漏，望大家在使用中提出宝贵意见，以便改正。

编者二〇一三年三月十日目录第一部分车站设备故障上报通知流程图 (1)第二部分行车设备临时故障时接发列车安全流程图 (2)一、车站值班员遇行车设备临时故障时，须按以下程序执行2二、故障处理说明 (3)第三部分双线自动闭塞集中联锁 (7)一、双线区间反方向行车或改按单线行车（双向闭塞设备作用良好）时发车作业 (7)二、双线区间改按单线行车（双向闭塞设备故障）时发车作业 (9)三、进站信号机故障接车作业 (11)四、出站信号机故障发车作业 (12)五、进站信号机内方第一轨道电路区段出现红光带接车作业13六、出站信号机外方第一轨道电路区段出现红光带发车作业15七、道岔区段轨道电路红光带接车作业 (17)八、道岔区段轨道电路红光带发车作业 (20)九、接车股道区段红光带接车作业 (22)十、道岔失去定反位表示接车作业 (24)十一、道岔失去定反位表示发车作业 (26)十二、第一离去区段红光带发车作业 (28)十三、第二离去区段红光带发车作业 (30)十四、区间内一个闭塞分区红光带（第一、二离去区段除外）发车作业。

(32)十五、区间内两个及其以上闭塞分区红光带（含第一、二离去区段）发车作业 (33)十六、区间内两个及其以上闭塞分区红光带（含第一、二接近区段）接车作业 (36)十七、区间内第一架通过信号机故障发车作业 (37)十八、区间内一架通过信号机故障（第一架通过信号机除外）发车作业 (38)十九、区间内两架及其以上通过信号机故障发车作业 (40)二十、站内信号设备电源停电或轨道电路停电接车作业 (41)二十一、站内信号设备电源停电或轨道电路停电发车作业. 43二十二、区间信号设备电源停电或轨道电路停电接车作业. 45二十三、区间信号设备电源停电或轨道电路停电发车作业. 46二十四、站内及区间信号设备电源停电或轨道电路停电接车作业 (48)二十五、站内及区间信号设备电源停电或轨道电路停电发车作业 (50)二十六、超长货物列车头部越过出站信号机并压上出站方面轨道电路发车作业 (51)第四部分通用非正常行车办法 (28)二十七、向封锁区间开行路用列车或救援列车（区间折返）28二十八、向封锁区间开行路用列车或救援列车（继续运行至前方站） (29)二十九、站内无空闲线路接车作业 (29)第一部分车站设备故障上报通知流程图第二部分行车设备临时故障时接发列车安全流程图一、车站值班员遇行车设备临时故障时，须按以下程序执行二、故障处理说明（一）、确认报告1．确认设备故障的情况：值班人员要认真确认设备故障现象，这时不要加以联想、猜测，实事求是的进行报告，反馈信息。

车站值班员设备故障时接发列车办法及应急处理实例一、进站信号机故障下的接车办法：1、通过控制台确认进站信号机故障，向列车调度员报告，并报告站长（车间主任）安排双人上岗并把关，通知信号工区检查，在《行车设备检查登记簿》内登记。

2、听取发车站闭塞请求，。

根据闭塞表示灯、《行车日志》及各种行车表示牌确认区间空闲，同意发车站闭塞，确定接车线，通过控制台做到双人确认接车线路空闲，填写《行车日志》。

3、准备进路：排列调车进路，开放调车信号机锁闭道岔；或道岔单操，并按下接通光带按钮，经双人确认正确后，拉出道岔锁闭进路。

4、邻站报开后，指派引导员手信号引导接车或在《行车设备检查登记簿》内登记，破封按下引导信号按钮开放引导信号接车。

5、列车接近，指示助理值班员接车。

6、通过控制台确认列车整列到达后，请求并抄收使用事故按钮的调度命令，办理事故复原，在《行车设备检查登记簿》内登记。

7、向邻站及列车调度员报点，填写《行车日志》。

通知信号工区加封。

二、进站信号机内方第一轨道电路区段故障情况下的接车办法：1、通过控制台确认进站信号机内方第一轨道电路出现红光带，向列车调度员报告，并报告站长（车间主任）安排双人上岗并把关，通知信号工、电部门检查，在《行车设备检查登记簿》内登记。

2、指派胜任人员按《站细》规定检查故障区段空闲、无障碍。

确认工电部门登记，故障区段线路不影响机车车辆通行。

3、听取发车站闭塞请求，。

根据闭塞表示灯、《行车日志》及各种行车表示牌确认区间空闲，同意发车站闭塞，确定接车线，通过控制台做到双人确认接车线路空闲，填写《行车日志》。

4、准备进路：排列调车进路，开放调车信号机锁闭道岔；或道岔单操，并按下接通光带按钮，经双人确认正确后，拉出道岔锁闭进路。

5、邻站报开后，指派引导员手信号引导接车或在《行车设备检查登记簿》内登记，破封按下引导信号按钮，开放引导信号接车（引导信号开放后，引导按钮需一直按压，待列车头部越过进站信号机后方可松手）。
