分辨率，定位精度，重复定位精度三者之间有什么关系？这篇文章，本来应该在上周发出来。
但是，因为我上周去了青海甘肃大环线，一直在路上，所以就耽误了下来。
有意思的是，我们去甘肃的城市，碰巧和大大的重合，敦煌－嘉峪关－张掖－兰州。
这不，昨天刚回来，就恶补了一个大觉。
今天才继续完成写作。
好了，回到主题。
分辨率，定位精度，重复定位精度三者之间有什么关系？对于这个问题，我相信，很多刚开始做设计的伙伴们，都有这样的疑问。
今天，不墨迹，直接讲问题。
先说分辨率，这个最容易理解。
分辨率：简单来说，就是，系统所能产生的，最小运动步距。
也就是，给一个指令，系统运动轴，能够运动的最小距离。
好像，还是比较抽象。
用电子表打个比喻吧，我们都知道，时针每小时变化一次，分针是每分钟变化一次，秒针是每秒钟变化一次。
这里，时针的分辨率是一小时，分针分辨率是一分钟，秒针分辨率是一秒钟。
又比如说，同样一筐苹果，在路边摊的杆秤称，是两斤半，拿到菜场的台秤上称，是两斤四两，放到超市的电子秤上，则是1180克，这里称出的重量不同，是因为各种秤的分辨率不同，很显然，电子秤的分辨率最高。
通常，系统分辨率，不单单取决于反馈系统的分辨率，比如光栅尺，或者其他位移传感器的分辨率，而且还和传动系统有关系。
比如，用齿轮齿条传动，如果没有预压，啮合间隙会导致传动间隙，使分辨率下降。
再比如，用滚珠丝杠传动，如果没有预压，也会有传动间隙，使分辨率下降。
而用直线电机，直接驱动，可以达到零间隙传动，使得分辨率，接近位移传感器的分辨率。
这里，之所以是接近，而不是等于，是因为，它还和系统的连接刚性有一定的关系，刚度太小，系统太柔了，也会使得分辨率下降。
比如，用柔性体连接，当线性马达线圈，按照反馈系统的指令，走了一个微小距离，例如10um，但是系统的柔度太大，结构变形吸收掉一部分距离，比如吸收掉2um，那么系统的分辨率就降低了，不是原来的10um，而是12um。
好了，关于分辨率，先说这些。
数控机床维修复习题一.填空C是指系统，简称数控系统。
2.数控机床的中系统取代了传统机床中传动。
3.数控机床几何精度的检验，又称精度的检验，它是反映机床关键零部件经综合几何形状误差。
4.数控机床的驱动系统主要有驱动系统和驱动系统，前者的作用是控制的各坐标轴的运动；后者的作用是控制机床的主轴运动。
5.数控机床切削精度的检验，又称精度检验，它是在切削加工的条件下，对机床精度和精度的一项综合性考核。
6.主轴准停主要有三种实现方式，即准停、准停和准停。
7.数控系统工程故障诊断分为个阶段，即故障，故障与隔离和故障位。
8.故障诊断基本过程是：、、、、。
9.工作台超程一般设有两道限位保护，一个为限位，而另一个为限位。
10.主轴伺服系统发生故障时，通常有三种形式，即，和。
11.为了提高数控设备返回原点的精度，通常采取的措施有和。
12.数控设备回参考点故障的主要形式有和。
13.数控机床机械故障诊断的主要内容，包括对机床运行状态的，和视三个方面。
14.数控设备的维修就是以状态监测为主的维修体系。
15.接通数控柜电源，检查各输出电压时，对+5V电源的电压要求高，一般波动范围控制在±。
16.数控设备接地一般采用式，即式。
二.选择题1.数控机床故障按发生部位可分为（）。
A.破坏性故障和非破坏性故障B.有诊断显示故障和无诊断显示故障C.电气故障和机械故障D.非关联性故障和关联性故障2.数控加工中心与普通数控铣床、镗床的主要区别是（）。
A.一般有三个数控轴B.设置有刀库，在加工过程中由程序自动选用和更换C.能完成钻、铰、攻丝、铣、镗等加工功能D.主要用于箱体类零件的加工3.关于联动控制轴，下列说法正确的是（）。
A.联动控制轴数是指CNC控制的进给伺服轴的数量B.联动控制轴数是指能够同时插补的进给伺服轴的数量C.联动轴就是机床的CNC轴C轴一定是联动轴，但联动轴不一定是CNC轴4.数控机床的几何精度检验包括（）。
A.工作台的平面度B.各坐标方向移动的垂直度C.X、Z坐标方向移动时工作台面的平行度D.以上都是5.数控机床的几何精度检验包括（）。

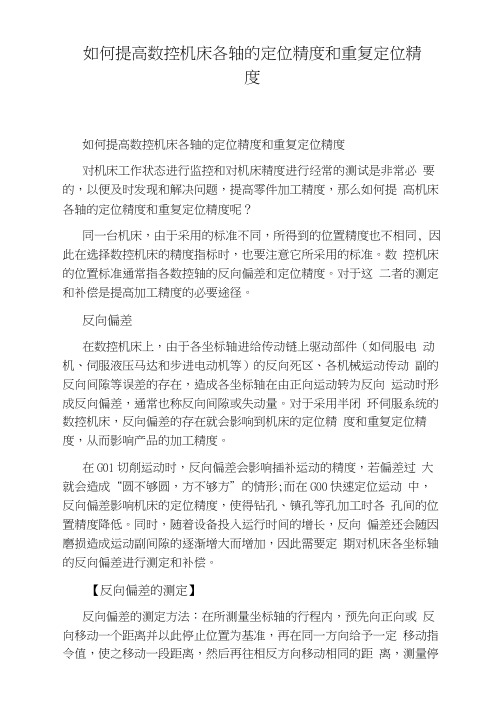

如何提高数控机床各轴的定位精度和重复定位精度如何提高数控机床各轴的定位精度和重复定位精度对机床工作状态进行监控和对机床精度进行经常的测试是非常必要的，以便及时发现和解决问题，提高零件加工精度，那么如何提高机床各轴的定位精度和重复定位精度呢？同一台机床，由于采用的标准不同，所得到的位置精度也不相同, 因此在选择数控机床的精度指标时，也要注意它所采用的标准。
