梯度回波序列的原理及应用1. 梯度回波序列的定义梯度回波序列是指在核磁共振成像（MRI）技术中，通过改变磁梯度的强度和方向，使组织产生不同的回波信号序列。

这些回波信号序列反映了组织的磁共振性质，通过对这些信号进行分析和处理，可以获取组织的结构和功能信息。

2. 梯度回波序列的原理在MRI技术中，使用了磁场梯度对组织进行激励和检测。

当梯度磁场强度变化时，不同位置的组织会产生不同的磁场频率偏移，从而产生不同的回波信号。

通过改变磁场梯度的强度和方向，可以控制回波信号的形成和采样。

具体来说，梯度回波序列由三个步骤组成：选择性激发、梯度编码和回波采集。

首先，在选择性激发步骤中，使用RF脉冲激发特定区域的组织，将其激发到共振状态。

然后，在梯度编码步骤中，通过改变磁场梯度的强度和方向，使得不同位置的组织产生不同的相位偏移，从而形成不同的回波信号。

最后，在回波采集步骤中，使用接收线圈接收回波信号，并进行采样和数字化处理。

3. 梯度回波序列的应用梯度回波序列在医学影像领域具有广泛的应用。

以下列举了一些常见的应用场景：•结构成像：梯度回波序列可以用于获取组织的结构信息，例如脑部、胸部、腹部等器官的成像。

通过对回波信号的采集和处理，可以生成高分辨率的结构图像，帮助医生进行疾病的诊断和治疗。

•功能成像：梯度回波序列还可以用于获取组织的功能信息，例如脑部的功能成像。

通过对回波信号的采集和处理，可以定量地测量脑血流和代谢的变化，揭示脑部功能活动的特征和机制。

•弥散成像：梯度回波序列可以用于测量组织中水分子的弥散性质。

通过改变梯度磁场的强度和方向，可以获得弥散加权成像，帮助研究水分子在组织中的运动轨迹和速度，对肿瘤诊断和治疗等方面具有重要的意义。

•导向成像：梯度回波序列还可以用于导向成像，通过改变梯度磁场的方向，可以选择性地激发和检测特定方向上的组织。

例如，在心脏成像中，可以使用梯度回波序列获取心脏运动的信息，对心脏功能进行评估和分析。

梯度回波的原理及应用实例1. 梯度回波的概述梯度回波是一种常用于医学影像学中的图像处理技术。

它利用不同组织之间的信号差异，通过梯度的计算来增强图像的对比度。

梯度回波可以有效改善图像的清晰度和辨识度，对医生进行诊断和治疗提供了重要的参考。

2. 梯度回波的原理梯度回波的原理基于磁共振成像（MRI）技术。

MRI利用梯度场和射频脉冲来产生图像。

在梯度槽中施加不同的梯度场，通过改变局部磁场的相关性，可以在图像中生成不同的信号。

梯度回波的原理主要包括以下几个步骤： 1. 梯度场施加：在MRI扫描过程中，通过改变梯度场的强度和方向，使梯度磁场作用于患者的局部组织。

不同组织对梯度磁场的敏感性不同，会产生不同强度的信号。

2. 信号接收：患者接收到梯度场的信号后，会通过感应线圈将信号传递给接收机。

接收机会将信号进行放大和处理。

3. 图像重建：接收到的信号经过放大和处理后，会转化为图像。

图像根据梯度场的变化来揭示不同组织的特征。

3. 梯度回波的应用实例梯度回波在医学影像学中有广泛的应用，以下是一些实际应用实例：3.1 脑部肿瘤诊断梯度回波可以用于脑部肿瘤的诊断。

通过对脑部进行MRI扫描，利用梯度场的变化来揭示肿瘤的位置和形态。

医生可以根据图像上的明暗程度和形状来判断肿瘤的性质，并制定相应的治疗方案。

3.2 心脏功能评估梯度回波可以用于评估心脏的功能。

通过对心脏进行MRI扫描，并利用梯度场的变化来观察心脏的收缩和舒张过程。

医生可以根据图像上反映的心脏尺寸、形态和运动变化来判断心脏的功能状态，并做出相应的治疗建议。

3.3 关节疾病诊断梯度回波可以用于关节疾病的诊断。

通过对关节进行MRI扫描，利用梯度场的变化来观察关节软组织的状况，如关节囊、韧带、滑膜等。

医生可以根据图像上的明暗程度和形态来判断关节疾病的程度，并制定相应的治疗方案。

3.4 肌肉损伤评估梯度回波可以用于肌肉损伤的评估。

通过对肌肉进行MRI扫描，利用梯度场的变化来观察肌肉组织的状况，如损伤区域、水肿程度等。

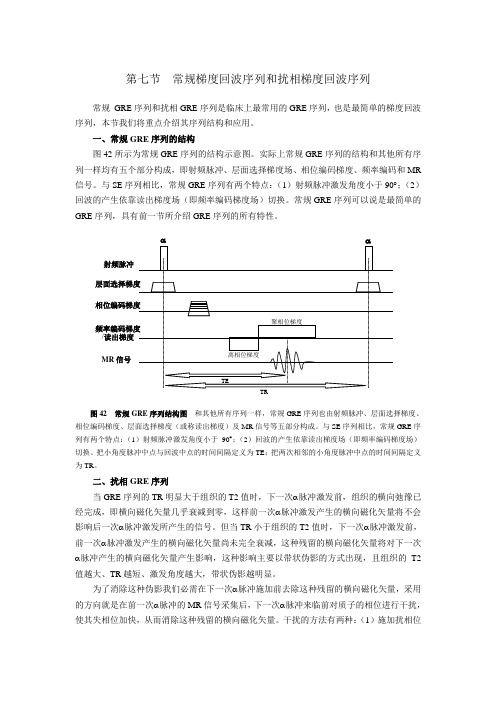

第七节 常规梯度回波序列和扰相梯度回波序列常规 GRE 序列和扰相GRE 序列是临床上最常用的GRE 序列，也是最简单的梯度回波序列，本节我们将重点介绍其序列结构和应用。

一、常规GRE 序列的结构图42所示为常规GRE 序列的结构示意图。

实际上常规GRE 序列的结构和其他所有序列一样均有五个部分构成，即射频脉冲、层面选择梯度场、相位编码梯度、频率编码和MR 信号。

与SE 序列相比，常规GRE 序列有两个特点：（1）射频脉冲激发角度小于90︒；（2）回波的产生依靠读出梯度场（即频率编码梯度场）切换。

常规GRE 序列可以说是最简单的GRE 序列，具有前一节所介绍GRE 序列的所有特性。

图42 常规GRE 序列结构图 和其他所有序列一样，常规GRE 序列也由射频脉冲、层面选择梯度、相位编码梯度、层面选择梯度（或称读出梯度）及MR 信号等五部分构成。

与SE 序列相比，常规GRE 序列有两个特点：（1）射频脉冲激发角度小于90︒；（2）回波的产生依靠读出梯度场（即频率编码梯度场）切换。

把小角度脉冲中点与回波中点的时间间隔定义为TE ；把两次相邻的小角度脉冲中点的时间间隔定义为TR 。

二、扰相GRE 序列当GRE 序列的TR 明显大于组织的T2值时，下一次α脉冲激发前，组织的横向弛豫已经完成，即横向磁化矢量几乎衰减到零，这样前一次α脉冲激发产生的横向磁化矢量将不会影响后一次α脉冲激发所产生的信号。

但当TR 小于组织的T2值时，下一次α脉冲激发前，前一次α脉冲激发产生的横向磁化矢量尚未完全衰减，这种残留的横向磁化矢量将对下一次α脉冲产生的横向磁化矢量产生影响，这种影响主要以带状伪影的方式出现，且组织的T2值越大、TR 越短、激发角度越大，带状伪影越明显。

为了消除这种伪影我们必需在下一次α脉冲施加前去除这种残留的横向磁化矢量，采用的方向就是在前一次α脉冲的MR 信号采集后，下一次α脉冲来临前对质子的相位进行干扰，使其失相位加快，从而消除这种残留的横向磁化矢量。

MR梯度回波的原理及序列应用一、梯度回波的基本原理1.什么是MR梯度回波？MR（磁共振）梯度回波是一种用于磁共振成像的基本技术之一。

它通过在磁共振设备中施加梯度磁场来引起磁共振信号的回波。

梯度磁场是空间上变化的磁场，它可以让扫描区域的不同位置在不同时间发生共振，从而产生不同的磁共振信号。

2.梯度磁场的产生梯度磁场是通过在磁共振设备中添加线圈而产生的。

一般来说，MR设备中至少有三个梯度线圈，分别用于在X、Y、Z方向施加梯度磁场。

这些梯度线圈可以根据需要产生不同的磁场强度和方向，从而实现空间上的定位。

3.梯度回波的实现梯度回波的过程包括以下几个步骤：•步骤1：梯度磁场的施加。

根据需要，通过控制梯度线圈，施加空间上的梯度磁场。

•步骤2：射频激励。

通过射频线圈，对扫描区域的核自旋进行激励，使其进入共振状态。

•步骤3：梯度回波。

激励后的核自旋会发出磁共振信号，这些信号会被梯度线圈接收到。

•步骤4：信号采集。

采集接收到的梯度回波信号，并进行处理和重建，最终生成MR图像。

二、MR梯度回波的序列应用1.常见的MR梯度回波序列•梯度回波回声序列（GRE）：该序列在梯度回波信号的回波中不使用任何脉冲，可以获得较高的信号强度和更快的图像获取速度。

它在多种成像应用中被广泛使用。

•梯度回波多重回波（GRASE）：该序列结合了梯度回波和回声序列的特点，可以在保持较高图像质量的同时，实现较快的图像采集速度。

•梯度回波快速自旋回声（FSE）序列：该序列通过在梯度回波信号的回波中使用快速自旋回声脉冲来实现更高的图像分辨率和对比度。

•等时梯度回波（SEG）序列：该序列通过在梯度回波信号的回波中使用等时脉冲来减少扫描时间，适用于需要动态观察的成像应用。

2.MR梯度回波的应用领域•脑部成像：MR梯度回波技术在脑部成像中得到广泛应用，可以观察脑的结构和功能，发现异常情况并进行诊断。

•肝脏成像：MR梯度回波可以用于肝脏的解剖、病变检测和评估，对于肝动脉瘤、肝癌等疾病的诊断和治疗中起到重要作用。

一文读懂梯度回波序列原理李懋梯度回波序列（Gradient Echo Sequence）是一种核磁共振成像（MRI）中常用的脉冲序列，用于获取生物组织内部的图像信息。

通过理解其原理，我们可以更好地理解MRI成像的过程。

梯度回波序列的原理基于两个关键概念：梯度场和梯度回波。

首先，我们来介绍梯度场。

梯度场是MRI中产生静态磁场的线圈系统，它们可以在特定方向上产生不同的磁场强度。

一般来说，MRI设备使用三个梯度场，分别是x、y和z方向的梯度场。

这些梯度场可以通过改变电流强度来产生不同的磁场强度。

梯度场是MRI成像中的关键，它们使得我们可以在空间上准确定位不同组织。

接下来是梯度回波。

梯度回波是指在梯度场产生的磁场分布下，回波信号的形成。

当MR系统的主磁场强度被改变时，梯度场会引起信号回波的频率偏移。

这个频率偏移与组织中的磁场分布有关。

通过测量这种频率偏移，可以得到关于组织的图像信息。

具体而言，MRI成像中的信号回波是通过梯度场和脉冲序列的配合来实现的。

首先，我们需要对生物组织中的原子核进行激发。

这可以通过向组织中的原子核施加射频脉冲来实现。

射频脉冲会使得原子核的磁矩偏离平衡状态，产生一个横向磁化强度。

接下来，我们需要利用梯度场来引发频率偏移。

梯度场会使得磁场强度在空间上有一个梯度分布。

我们通过改变梯度场的大小和方向，使得磁场强度的梯度沿着特定轴方向改变。

这个梯度场将引发频率偏移，不同位置的原子核将具有不同的频率。

最后，我们通过检测原子核发出的信号回波来获得图像信息。

回波信号会受到梯度场的影响，信号的强度和频率将与组织中的磁场分布有关。

通过对接收到的信号进行处理和重建，可以生成生物组织的图像。

总结一下，梯度回波序列是通过梯度场和脉冲序列来引发频率偏移，利用回波信号获取生物组织的图像信息。

通过控制梯度场的大小和方向，可以在空间上准确定位不同组织。

理解梯度回波序列的原理对于MRI成像有着重要的意义，可以帮助我们更好地解读和分析MRI图像。
