电子科技大学雷达原理与系统期末考题

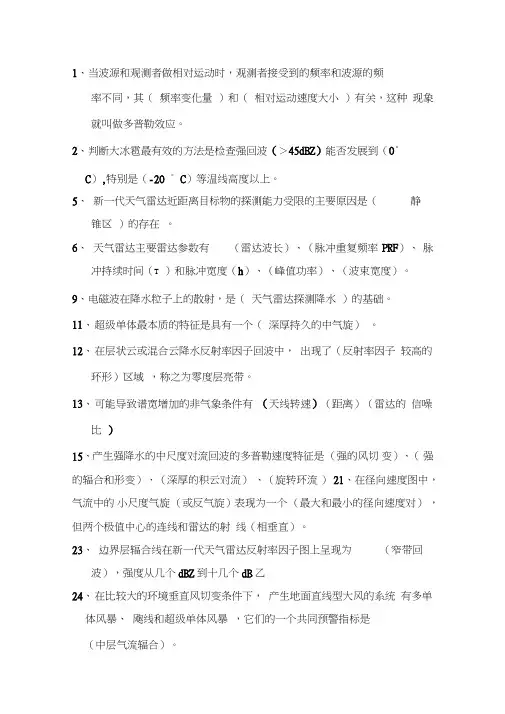

1、当波源和观测者做相对运动时，观测者接受到的频率和波源的频率不同，其（频率变化量）和（相对运动速度大小）有关，这种现象就叫做多普勒效应。

2、判断大冰雹最有效的方法是检查强回波（＞45dBZ）能否发展到（0°C）,特别是（-20 ° C）等温线高度以上。

5、新一代天气雷达近距离目标物的探测能力受限的主要原因是（静锥区）的存在。

6、天气雷达主要雷达参数有（雷达波长）、（脉冲重复频率PRF）、脉冲持续时间（T）和脉冲宽度（h）、（峰值功率）、（波束宽度）。

9、电磁波在降水粒子上的散射，是（天气雷达探测降水）的基础。

11、超级单体最本质的特征是具有一个（深厚持久的中气旋）。

12、在层状云或混合云降水反射率因子回波中，出现了（反射率因子较高的环形）区域，称之为零度层亮带。

13、可能导致谱宽增加的非气象条件有（天线转速）（距离）（雷达的信噪比）15、产生强降水的中尺度对流回波的多普勒速度特征是（强的风切变）、（强的辐合和形变）、（深厚的积云对流）、（旋转环流）21、在径向速度图中，气流中的小尺度气旋（或反气旋）表现为一个（最大和最小的径向速度对），但两个极值中心的连线和雷达的射线（相垂直）。

23、边界层辐合线在新一代天气雷达反射率因子图上呈现为（窄带回波），强度从几个dBZ到十几个dB乙24、在比较大的环境垂直风切变条件下，产生地面直线型大风的系统有多单体风暴、飑线和超级单体风暴，它们的一个共同预警指标是（中层气流辐合）。

28、单位体积中云雨粒子后向散射截面的总和，称为气象目标的（反射率）。

29、对于相同的脉冲重复频率，C波段雷达的测速范围大约是S波段雷达测速范围的（1/2 ）。

31、新一代天气雷达回波顶高产品中的回波顶高度（小于云顶高度）。

33、垂直风廓线产品VWP寸分析（高低空急流、垂直风切变、热力平流类型）是有用的。

34、中气旋是风暴尺度环流，它能由（切变尺度、持续时间尺度、垂直方向伸展厚度）来衡量。

雷达原理习题解答1雷达原理习题解答西安电子科技大学信息对抗技术系《雷达原理教研组》2005.9第一章1-1. 解：目标距离：685100010310 1.510()15022cR m km τ-⨯⨯⨯===⨯= 波长m 1.010310398=⨯⨯=λ，多卜勒频率KHz MHz f d 10300001.3000=-= 径向速度s m f V d r /5001021.024=⨯==λ，线速度s m V /100060cos 500=︒= 1-2. 解：a ）Km Km R 6.3751.010041max =⎪⎭⎫⎝⎛⨯= b ）dB k S kS i i 72.051,511.010min min -===∴⨯=⨯1-3. 解： T r同步器输出调制器输出发射机高放输出接收机高放输出混频输出 中放输出第二章2-1. 解：重复周期：ms T r 110001==，平均功率：W P av 2400100031085=⨯⨯= 工作比： 003.010003==D2-2. 解：对发射信号的频率、相位和谱纯度任一参数有较高要求的情况下选用主振放大式发射机，3参数均无较高要求的情况下选用单级振荡式发射机。

2-3. 解：[]dBc KHz L 501010000010lg 101-=⎪⎭⎫ ⎝⎛⨯=2-4. 答：（1）p44图2.18中V2的作用是：在阴极负高压作用期间，在管腔内产生高功率的电磁振荡，并通过腔内的耦合探针将电磁能输出到腔外；（2）p47图2.23中V D1的作用是当PFN 谐振充电到2倍电源电压后，防止PFN 向电源的放电，而保持在2倍电源电压状态；V D2的作用是在PFN 放电期间改善其与负载的匹配，并抑制不匹配时产生的振荡；（3）在p45图2.21中若去掉V 2，则在C 0上可进行正常充电过程，但没有放电开关V 2后，只能通过R 放电，放电时间过长，且波形很差，微波管可能因连续工作时间过长而损坏，不能正常工作。

学院_______________________ 系别____________ 班次_____________ 学号__________ 姓名________________………….……密…..……….封……..……线………..…以………..…内………....答…………...题…………..无…….….效…..………………..电子科技大学《通信原理》期末考试（A 卷）1. 填空:1) PCM 编码的三个基本步骤 是__抽样_, ___量化__, __编码___. 2) 通信系统包含哪三个子系统: __发射机__ , 信道 and _接收机__. 3) 设模拟信号为 )1000042sin()(t t t s ππ+⨯=, 其最小抽样频率为 _20kHz_.4) 若数据速率是 100kbps,单极性 NRZ 信号, 双极性 NRZ 信号及Manchester NRZ 信号 的第一零点带宽分别为__100kHz___, __100kHz _, ___200kHz __.5) 对于无 ISI 得情形, 若升余弦滚降滤波器的6dB 带宽, f 0, 为 50kHz, 则通信系统的符号速率是 _100k _ baud.6) 若 AM 信号表达式为)100002cos()]42cos(5.01[5)(t t t s ⨯⨯+=ππ, 则该信号的复包络是_)]42cos(5.01[5)(t t g ⨯+=π_.7) 对于非均匀量化两个主要的压扩律 是: __u __律, ___A__律. 8) 设输入信号为 0()[cos][()-(-)] s t t t U t U t T . 当输入噪声为白噪声, 匹配滤波器的冲击响应为h(t)=___)]()())[(cos()(00000T t t U t t U t t t t +-----ω ___，最佳采样时刻为 =0t __T __.9) 若调制信号的带宽为 50kHz, 则AM 、DSB-SC 、SSB 信号的传输带宽分别为 _100kHz__, __100kHz__, __200kHz__.10) 若 s(t)的PSD 为 []22222)4(12cos 16)(f T fT T A f b b b c g -=ππp ,其第一零点带宽是 2. 设()m t 是 单极性 NRZ 信号，数据速率为 1000 bits/s (其峰值为 1V ,二进制 1 码或 0码 发生的概率均为 1/2). OOK 信号表达式为 ()()cos c c s t A m t t ω=, 其中1c A V =. (a) 计算 OOK 信号的PSD. 设载波频率为 10 KHz. (b) 画出OOK 信号的 PSD 并给出第一零点带宽的值. (c) 计算 OOK 信号的频谱效率.Solution:(a) ()()cos c c s t A m t t ω= , m (t )为单极性 ()()c g t A m t =()sin ()()b b b b fT t f t F f T T fT ππ⎛⎫=↔= ⎪⎝⎭∏22:01,2210,2c n n kn For k A a a a and I +=⎧⎪⎪===⎨⎪⎪⎩依概率依概率222111(0)()0222cn n i i c i AR a a P A ===⨯+⨯=∑:0For k ≠,()[][][]24cn n k n n k AR k E a a E a E a ++===()22,02,04c c A k R k A k ⎧=⎪⎪=⎨⎪≠⎪⎩ ()()()222221()1()4111()()444sin sin sin c b g n bb c b bbA T n bP f f T T bA T T b b f f T bbfT fT fT fT fT fT δδδππππππ∞=-∞⎡⎤=+-⎢⎥⎣⎦⎡⎤=+=+⎢⎥⎣⎦⎛⎫∑⎪⎝⎭⎛⎫⎛⎫⎪ ⎪⎝⎭⎝⎭3311/1010b T R ms === ()()221()[()()]41()()16sin ()sin ()()()s g g c c b bc cP f P f f P f f c b c b T T f f f f c b c b f f T f f T f f T f f T δδππππ=-+--⎡⎤⎢⎥=++-++⎢⎥⎢⎥⎣⎦-+⎛⎫⎛⎫ ⎪ ⎪-+⎝⎭⎝⎭(b)2null B KHz =(c) 1/1//22null R Kb s b s Hz B KHz η===3. 某模拟信号，其带宽为3400Hz ，要在一个 PCM 系统中传输。

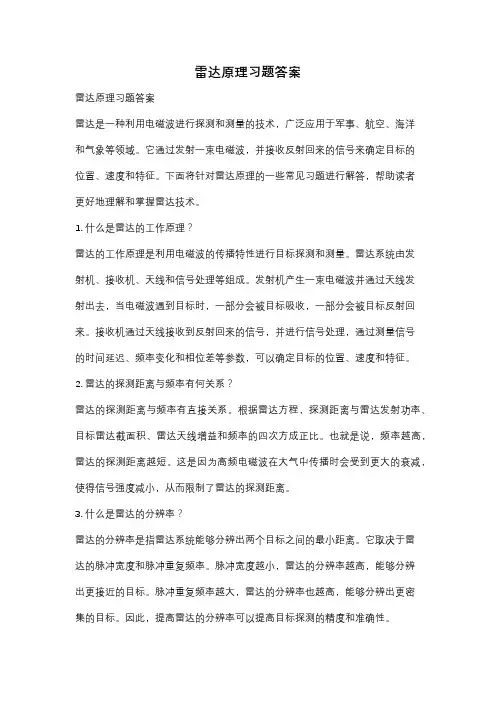

雷达原理习题答案雷达原理习题答案雷达是一种利用电磁波进行探测和测量的技术，广泛应用于军事、航空、海洋和气象等领域。

它通过发射一束电磁波，并接收反射回来的信号来确定目标的位置、速度和特征。

下面将针对雷达原理的一些常见习题进行解答，帮助读者更好地理解和掌握雷达技术。

1. 什么是雷达的工作原理？雷达的工作原理是利用电磁波的传播特性进行目标探测和测量。

雷达系统由发射机、接收机、天线和信号处理等组成。

发射机产生一束电磁波并通过天线发射出去，当电磁波遇到目标时，一部分会被目标吸收，一部分会被目标反射回来。

接收机通过天线接收到反射回来的信号，并进行信号处理，通过测量信号的时间延迟、频率变化和相位差等参数，可以确定目标的位置、速度和特征。

2. 雷达的探测距离与频率有何关系？雷达的探测距离与频率有直接关系。

根据雷达方程，探测距离与雷达发射功率、目标雷达截面积、雷达天线增益和频率的四次方成正比。

也就是说，频率越高，雷达的探测距离越短。

这是因为高频电磁波在大气中传播时会受到更大的衰减，使得信号强度减小，从而限制了雷达的探测距离。

3. 什么是雷达的分辨率？雷达的分辨率是指雷达系统能够分辨出两个目标之间的最小距离。

它取决于雷达的脉冲宽度和脉冲重复频率。

脉冲宽度越小，雷达的分辨率越高，能够分辨出更接近的目标。

脉冲重复频率越大，雷达的分辨率也越高，能够分辨出更密集的目标。

因此，提高雷达的分辨率可以提高目标探测的精度和准确性。

4. 雷达的工作原理与声纳有何异同？雷达和声纳都是利用波的传播进行目标探测和测量的技术，但它们的工作原理有所不同。

雷达是利用电磁波进行探测，而声纳是利用声波进行探测。

雷达的传播速度快，可以在大气、太空和水下等不同介质中工作，适用于航空、航海和太空探测等领域。

而声纳的传播速度相对较慢，主要用于水下目标的探测和通信，适用于海洋和水下探测等领域。

5. 雷达的多普勒效应是什么？雷达的多普勒效应是指当目标相对于雷达运动时，接收到的信号频率会发生变化。

雷达对抗原理大作业学校：西安电子科技大学专业：信息对抗指导老师：魏青学号/ 学生：雷达侦查中的测频介绍与仿真如今，战争的现代水平空前提高，电子战渗透到战争的各个方面。

军事高技术的发展，使电子对抗的范围不断扩大，并逐步突破了原有的战役战斗范畴，扩展到整个战争领域。

海湾战争、科索沃战争、阿富汗战争、伊拉克战争和最近的利比亚战争都表明，电子对抗在现代战争中有着极其重要的作用。

电子对抗不仅在战时大量使用，在和平时期侦察卫星、侦察飞机、侦察船和地面侦察站不停地监视着对方的电磁辐射，以探明阵地布置、军事集结和调动；也不断收集对方电磁设备的性能参数，以期在战前进行模拟的对抗试验，确保在战争中有效地压制对方的电子设备。

侦察是对抗的基础。

电子侦察的基本任务是截获、分析对方的辐射信号，测量信号的到达方向、频率、信号调制特性，最终目的是识别辐射源的属性，以便有针对性的对抗。

自电子对抗出现后的60多年来，电子技术的飞跃发展引起了雷达、通信、导航等技术的飞速发展。

使对电子侦察设备同时处理多信号的能力、快速反映能力及信号特征处理能力的要求是越来越高。

但是现在雷达参数的搜索变化，给信号的分选、识别带来很大困难。

所幸大多数辐射源是慢运动或固定的，因此刹用到达角这一参数将来自很大空域内的辐射源进行分离，然后对各个辐射源分析，成了现代电子侦察的一个特点。

图1典型雷达接收机原理框图对雷达信号测频的重要性 载波频率是雷达的基本、重要特征，具有相对稳定性，使信号分选、识别、干扰的基本依据。

对雷达信号测频的主要技术指标a. 测频时间定义：从信号到达至测频输出所需时间，是确定或随机的。

要求：瞬时测频，即在雷达脉冲持续时间内完成载波频率测量。

重要性：直接影响侦察系统的截获概率和截获时间。

频域截获概率：即频率搜索概率，单个脉冲的频率搜索概率定义为（△ f r 测频接收机瞬时带宽，f2-f1是测频范围，即侦察频率范围）1.概述S 聞一测向大线 I輻射鴻播述7 宿 号 处理*辐射源的属性 +辎射源的参數＞威帥等级截获时间：达到给定的截获概率所需的时间，如果采用瞬时测频接收机，则单个脉冲的截获时间为hri二厂尸十5（其中Tr是脉冲重复周期，t th是侦察系统的通过时间）b. 测频范围、瞬时带宽、频率分辨力和测频精度测频范围：测频系统最大可测的雷达信号的频率范围；瞬时带宽：测频系统在任一瞬间可以测量的雷达信号的频率范围；频率分辨力：测频系统所能分开的两个同时到达信号的最小频率差；测频精度：把测频误差的均方根误差称为测频精度；晶体视频接收机：测频范围等于瞬时带宽，频率截获概率= 1,但频率分辨率很低，等于瞬时带宽。

填空题（共22分，1分/空）１、某雷达的发射频率为１０００MHz，发射脉冲重复频率为２００Hz，发射脉冲宽度为１us，发射峰值功率为１００KW，则该雷达的PRT=________ms, 最大可能探测距离＝_______km，发射平均功率＝_______W。

２、如下是脉冲调制器的方框图，填写方框中各元件名称３、脉冲调制器的工作过程可分为______________和__________________两个过程。

４、根据调制开关的不同，雷达脉冲调制器可分______________和______________。

５、如下为单级振荡式发射机框图，填写方框中各部件名称，并画出A、B、C处波形示意图。

６、 RADAR是______________________________________________________的缩写。

7、隐形飞机的雷达截面__________________飞机的表面积。

8、粒子群的散射，在雷达天线接收到后，由于__________________合成的缘故，会造成回波的__________________。

9、__________________对气象雷达信号至少有两个方面的不利影响：首先使__________________的测量变得更加困难；其次，若雨或介质引起的衰减太大，则从强吸收区域后面的降雨单元来的信号就有可能被完全衰减掉。

10、雷达接收机中采用__________________可得到最大的信噪比S/N。

我国新一代多普勒天气雷达CINRAD的特点是除强度信息外，11、增加了速度信息，可得到__________________和__________________两个物理量，这对强风暴气象应用极为重要。

判断（ ）1 雷达发射的信号中含有丰富的目标信息机必须以连续波方式发射（ ）3 雷达是有源装置，即是主动遥感设备，能提高速度测量精度。

相对雷达电磁波方向做横向运动时，群的缘故。

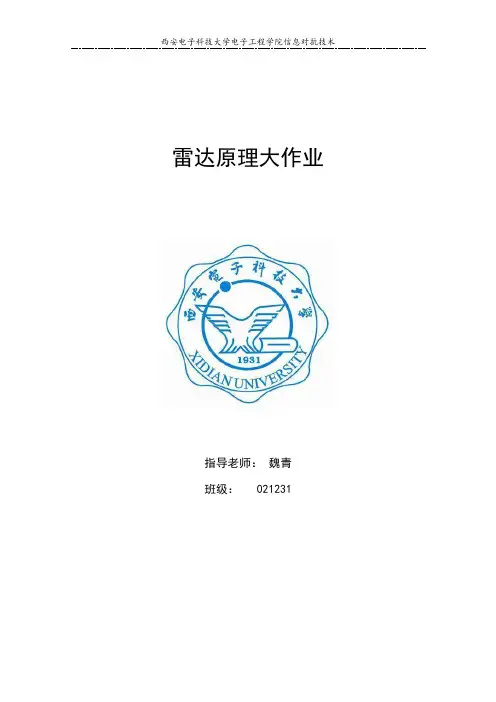

雷达原理大作业指导老师：魏青班级： 021231振幅和差单脉冲雷达在自动测角系统中的应用摘要：对目标的定向，是雷达的主要任务之一，单脉冲定向是雷达定向的一个重要方法。

单脉冲探测技术的作用就是首先选择一个具体的目标，然后在角度、距离，有时还在频率（或者速度）坐标上跟随目标的路线。

其中，角度跟踪，即测角可分为最大信号法和等信号法两大类。

本文重点对等信号法的基本原理进行分析，基于MATLAB进行仿真和应用。

关键词：振幅法测角等信号法MATLAB目录0 引言 (2)1 振幅和差单脉冲雷达基本原理 (2)1.1 和差法测角 (2)1.2 单脉冲自动测角系统 (4)1.3 公式推导 (6)1.4 系统组成 (8)2 主要优缺点 (9)3 MATLAB实现4 振幅和差单脉冲雷达的应用5 结论参考文献0 引言单脉冲雷达测角体制已有几十年历史，迄今仍然是精度较高的雷达测角方法。

单脉冲是指在目标回波一个探测脉冲周期内能够完整分离目标角度信息，而不同于锥扫（线扫）体制，通过多个脉冲周期扫描得到回波幅度调制信息，再从中提取角度信息。

单脉冲雷达测角体制有四种类型，振幅和差、振幅-振幅、相位和差、相位-相位。

其中应用最广泛的是振幅和差及振幅-振幅，又叫比幅单脉冲。

单脉冲测角的基本原理是运用指向目标（或发射机）的有方向性的天线波束，测量接收信号的到达角。

单脉冲雷达系统中，目标的角位置信息是将回波信号加以成对比较得到的，在进行这种比较时，系统输出电压只取决于信号的到达角。

在一个平面内，两个相同的波束部分重叠，其交叠方向即为等信号轴。

将这两个波束同时接收到的回波信号进行和差处理，就可取得目标在这个平面上的角误差信号，然后将此误差电压放大变换加到驱动电动机控制天线向减小误差的方向运动。

因为两个波束同时接收回波，故单脉冲测角获得目标角误差信息的时间可以很短，理论上只需分析一个回波脉冲就可以确定角误差。

近年来，测角效率和测角精度不断提高。

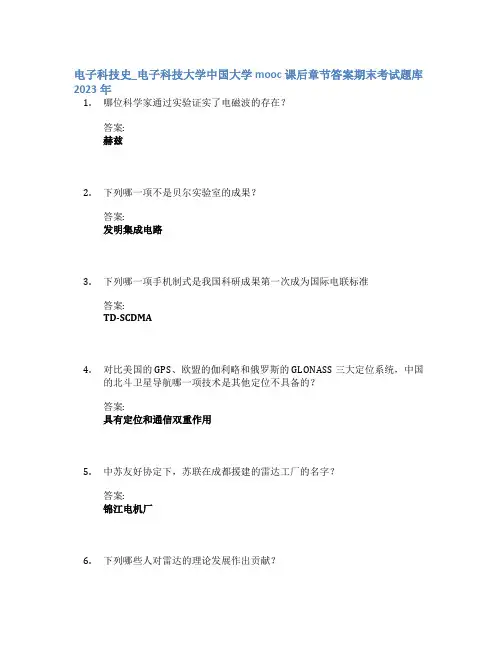

电子科技史_电子科技大学中国大学mooc课后章节答案期末考试题库2023年1.哪位科学家通过实验证实了电磁波的存在？答案:赫兹2.下列哪一项不是贝尔实验室的成果？答案:发明集成电路3.下列哪一项手机制式是我国科研成果第一次成为国际电联标准答案:TD-SCDMA4.对比美国的GPS、欧盟的伽利略和俄罗斯的GLONASS三大定位系统，中国的北斗卫星导航哪一项技术是其他定位不具备的？答案:具有定位和通信双重作用5.中苏友好协定下，苏联在成都援建的雷达工厂的名字？答案:锦江电机厂6.下列哪些人对雷达的理论发展作出贡献？答案:多普勒_赫兹7.雷达的英文全称是什么？（全小写）答案:radio detection and ranging8.哪位科学家提出了运算器、控制器、存储器、输入输出设备，现代电子计算机均按此原理设计答案:冯•诺依曼9.世界上第一座电台是由哪个公司成立的？答案:西屋公司10.我国第一台大型晶体管计算机是___机答案:109乙11.人们在电、磁的探索中，也不断加深对世界、对物质的认识。

下列哪位科学家通过金箔实验，提出原子由质子、中子和电子组成的原子核模型。

答案:卢瑟福12.我国自主研发的首台每秒计算过亿次的巨型机___一号机答案:银河13.下列哪种收音机被称为无源收音机？答案:矿石收音机14.下列哪种是我国使用的彩电制式？答案:PAL15.下列哪个不属于电子测量仪器？答案:电阻16.下列哪些公司是/曾是电子测量仪器公司答案:惠普_泰克_鼎阳_优利德17.“一厂一校一所”中，“一校”指的是哪所学校？（学校现名全称）答案:电子科技大学18.下面哪些器件不属于有源器件？答案:电容19.发明真空三极管的科学家是谁？答案:德弗雷斯特20.哪位科学家提出了电磁感应原理？答案:法拉第21.诺贝尔奖评审委员会曾经评价世界上第一块集成电路的发明者：“为现代信息技术奠定了基础”，为此他获得了诺贝尔物理学奖。

请问这位科学家是指下列哪一位？答案:基尔比22.哪位科学家提出了“可以用机械替代人进行繁琐重复的计算工作”这一重要思想？答案:莱布尼茨23.哪位科学家提出了一种用于判定机器是否具有智能的试验方法，并被后人称为“人工智能之父”？答案: 图灵。

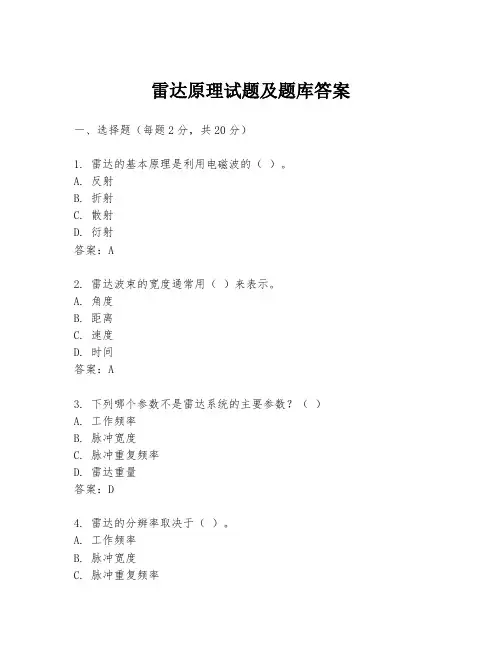

雷达原理试题及题库答案一、选择题（每题2分，共20分）1. 雷达的基本原理是利用电磁波的（）。

A. 反射B. 折射C. 散射D. 衍射答案：A2. 雷达波束的宽度通常用（）来表示。

A. 角度B. 距离C. 速度D. 时间答案：A3. 下列哪个参数不是雷达系统的主要参数？（）A. 工作频率B. 脉冲宽度C. 脉冲重复频率D. 雷达重量答案：D4. 雷达的分辨率取决于（）。

A. 工作频率B. 脉冲宽度C. 脉冲重复频率D. 雷达天线的尺寸答案：B5. 多普勒效应在雷达中主要用于测量目标的（）。

A. 距离B. 方位C. 速度D. 高度答案：C6. 雷达的探测距离主要受（）的限制。

A. 发射功率B. 接收机灵敏度C. 噪声水平D. 天线增益答案：C7. 雷达的天线增益与天线的（）成正比。

A. 尺寸B. 重量C. 材料D. 形状答案：A8. 雷达的脉冲压缩技术主要用于（）。

A. 提高分辨率B. 提高探测距离C. 提高目标识别能力D. 减少脉冲宽度答案：A9. 雷达的旁瓣是指天线辐射图谱中的（）。

A. 主瓣B. 副瓣C. 零点D. 盲区答案：B10. 雷达的盲区是指雷达无法探测到目标的（）。

A. 距离范围B. 方位角范围C. 仰角范围D. 速度范围答案：A二、填空题（每题2分，共20分）1. 雷达的探测距离可以通过提高________来增加。

答案：发射功率2. 雷达的测距精度与________成正比。

答案：脉冲宽度3. 雷达的测角精度与________成反比。

答案：天线尺寸4. 雷达的多普勒频移与目标的________有关。

答案：相对速度5. 雷达的旁瓣抑制是为了减少________对主瓣的影响。

答案：副瓣6. 雷达的脉冲压缩技术可以提高________。

答案：距离分辨率7. 雷达的天线增益与________有关。

答案：天线设计8. 雷达的探测范围可以通过调整________来改变。

答案：天线波束宽度9. 雷达的盲区可以通过________来减小。

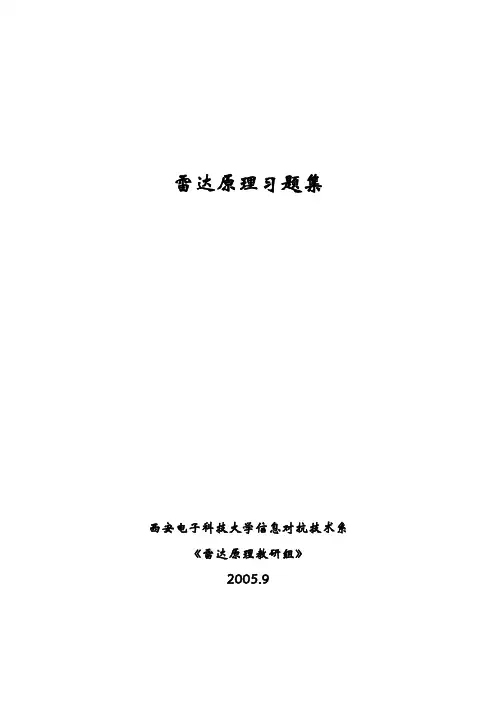

雷达原理习题集西安电子科技大学信息对抗技术系《雷达原理教研组》2007.9第一章1-1.已知脉冲雷达中心频率f 0＝10000MHz ，回波信号 相对发射信号的延迟时间为500μs ，回波信号的 频率为10000.03MHz ，目标运动方向与目标所在 方向的夹角60︒，如图1-1所示，求此时目标距离R 、径向速度V r 与线速度V 。

解：波长m f c 03.0101031080=⨯==λ，多卜勒频率KHz MHz f d 3003.01000003.10000==-= 径向速度s m f V d r /450103015.024=⨯⨯==λ，线速度s m V V r/90060cos =︒=目标距离km t c R r 752105103248=⨯⨯⨯==-1-2.已知某雷达对σ=5m 2的大型歼击机最大探测距离为100Km ，a ） 如果该机采用隐身技术，使σ减小到0.1m 2，此时的最大探测距离为多少？b ） 在a ）条件下，如果雷达仍然要保持100Km 最大探测距离，并将发射功率提高到10倍，则接收机灵敏度还将提高到多少？解：根据雷达方程，作用距离与目标RCS 的4次方根成正比，因此： a ） 此时的最大探测距离为km km R 6.3751.01004max =⨯= b ） 根据雷达方程，作用距离的4次方与目标RCS 、发射功率成正比，与灵敏度成反比，故当RCS 减小到50倍，发射功率提高到10倍，还需要将灵敏度提高到5倍（数值减小），才能达到相同的作用距离。

1-3. 画出p5图1.5中同步器、调制器、发射机功放、接收机高放和混频、中放输出信号的基解： 同步器调制器中放输出第二章2-1. 某雷达发射机峰值功率为800KW ，矩形脉冲宽度为3μs ，脉冲重复频率为1000Hz ，求该发射机的平均发射功率和工作比 解：平均发射功率368001031010002400() 2.4av tt r rP p P f W kW T ττ-===⨯⨯⨯⨯==工作比631010000.003r rD f T ττ-==⨯=⨯⨯=2-2. 一般在什么情况下选用主振放大式发射机？在什么情况下选用单级振荡式发射机？答：单级振荡式发射机简单、经济、效率高，相对体积重量小，使用方便，适用于对脉冲波形、频率精度和稳定度、射频信号相位调制要求不严格的非相参雷达系统；主振放大式发射机具有很高的脉冲波形和频率、相位稳定度，能够适用于对波形、频率、相位有复杂调制，且有很高的稳定性要求的雷达系统。

雷达专业试题库及答案一、选择题1. 雷达的基本工作原理是利用电磁波的什么特性？A. 反射B. 折射C. 散射D. 吸收答案：A2. 下列哪项不是雷达的主要组成部分？A. 天线B. 发射机C. 接收机D. 显示器答案：D3. 雷达测距的基本原理是什么？A. 多普勒效应B. 回波时间差C. 波束扫描D. 频率调制答案：B4. 雷达的频率越高，其分辨率越：A. 低B. 高C. 无影响D. 不确定答案：B5. 雷达的天线波束宽度与什么有关？A. 波长B. 天线长度C. 频率D. 功率答案：B二、填空题1. 雷达的_________是用来接收反射回来的电磁波。

答案：接收机2. 雷达的_________是雷达系统的核心，负责产生和发射电磁波。

答案：发射机3. 雷达的_________是雷达天线发射和接收电磁波的方向。

答案：波束4. 雷达的_________是指雷达能够探测到的最小目标大小。

答案：分辨率5. 雷达的_________是指雷达能够探测到目标的最大距离。

答案：作用距离三、简答题1. 请简述雷达的基本工作流程。

答案：雷达的基本工作流程包括：发射机产生电磁波，通过天线发射出去；电磁波遇到目标后产生反射；接收机接收反射回来的电磁波；信号处理系统分析反射信号，确定目标的位置、速度等信息；最后在显示器上显示目标信息。

2. 雷达的多普勒效应在实际应用中有什么作用？答案：雷达的多普勒效应在实际应用中主要用于测量目标的速度。

当目标相对于雷达移动时，反射回来的电磁波频率会发生变化，通过测量这种频率变化，可以计算出目标的速度。

四、计算题1. 如果雷达发射的电磁波频率为10GHz，波长为3cm，求雷达天线的波束宽度。

答案：波束宽度与波长和天线长度有关，通常波束宽度可以通过公式θ = λ / (D/2) 计算，其中λ是波长，D是天线长度。

由于题目中没有给出天线长度，无法直接计算波束宽度。

五、论述题1. 论述雷达在军事和民用领域中的应用。

雷达原理大作业指导老师：魏青班级： 021231振幅和差单脉冲雷达在自动测角系统中的应用摘要：对目标的定向，是雷达的主要任务之一，单脉冲定向是雷达定向的一个重要方法。

单脉冲探测技术的作用就是首先选择一个具体的目标，然后在角度、距离，有时还在频率（或者速度）坐标上跟随目标的路线。

其中，角度跟踪，即测角可分为最大信号法和等信号法两大类。

本文重点对等信号法的基本原理进行分析，基于MATLAB进行仿真和应用。

关键词：振幅法测角等信号法MATLAB目录0 引言 (2)1 振幅和差单脉冲雷达基本原理 (2)1.1 和差法测角 (2)1.2 单脉冲自动测角系统 (4)1.3 公式推导 (6)1.4 系统组成 (8)2 主要优缺点 (9)3 MATLAB实现4 振幅和差单脉冲雷达的应用5 结论参考文献0 引言单脉冲雷达测角体制已有几十年历史，迄今仍然是精度较高的雷达测角方法。

单脉冲是指在目标回波一个探测脉冲周期内能够完整分离目标角度信息，而不同于锥扫（线扫）体制，通过多个脉冲周期扫描得到回波幅度调制信息，再从中提取角度信息。

单脉冲雷达测角体制有四种类型，振幅和差、振幅-振幅、相位和差、相位-相位。

其中应用最广泛的是振幅和差及振幅-振幅，又叫比幅单脉冲。

单脉冲测角的基本原理是运用指向目标（或发射机）的有方向性的天线波束，测量接收信号的到达角。

单脉冲雷达系统中，目标的角位置信息是将回波信号加以成对比较得到的，在进行这种比较时，系统输出电压只取决于信号的到达角。

在一个平面内，两个相同的波束部分重叠，其交叠方向即为等信号轴。

将这两个波束同时接收到的回波信号进行和差处理，就可取得目标在这个平面上的角误差信号，然后将此误差电压放大变换加到驱动电动机控制天线向减小误差的方向运动。

因为两个波束同时接收回波，故单脉冲测角获得目标角误差信息的时间可以很短，理论上只需分析一个回波脉冲就可以确定角误差。

近年来，测角效率和测角精度不断提高。

雷达试题及答案一、单项选择题（每题2分，共10分）1. 雷达的工作原理是通过发射和接收电磁波来探测目标的，这种电磁波被称为：A. 无线电波B. 红外线C. 紫外线D. 微波答案：A2. 下列哪项不是雷达系统的主要组成部分？A. 发射机B. 天线C. 显示器D. 接收机答案：C3. 雷达的分辨率是指雷达能够区分的最小目标距离或角度，下列哪项不是影响雷达分辨率的因素？A. 工作频率B. 脉冲宽度C. 雷达功率D. 天线增益答案：C4. 多普勒效应在雷达技术中主要用于：A. 目标检测B. 速度测量C. 距离测量D. 方向测量答案：B5. 下列关于雷达天线的说法，错误的是：A. 天线负责发射和接收电磁波B. 天线的形状和尺寸会影响雷达的性能C. 天线增益越高，雷达探测距离越远D. 雷达天线不能同时发射和接收信号答案：D二、多项选择题（每题3分，共15分）1. 雷达系统的主要功能包括：A. 目标检测B. 目标跟踪C. 目标识别D. 目标摧毁答案：ABC2. 下列哪些因素会影响雷达的探测范围？A. 工作频率B. 脉冲宽度C. 雷达高度D. 目标大小答案：ACD3. 雷达信号处理的目的是：A. 提高信号的信噪比B. 检测目标的存在C. 测量目标的位置D. 消除干扰答案：ABCD4. 雷达的分类可以根据：A. 工作频率B. 探测目标的类型C. 雷达的用途D. 雷达的工作原理答案：AC5. 下列哪些技术可以提高雷达的抗干扰能力？A. 频率捷变B. 脉冲压缩C. 多普勒滤波D. 相控阵技术答案：ABCD三、判断题（每题1分，共10分）1. 雷达的探测距离与目标的大小无关。

（错误）2. 雷达的天线增益越高，其探测范围越广。

（正确）3. 雷达的分辨率仅与脉冲宽度有关。

（错误）4. 多普勒效应可以用来测量静止目标的速度。

（错误）5. 雷达天线的波束宽度越窄，其分辨率越高。

（正确）6. 雷达系统不能同时进行目标检测和目标跟踪。

雷达考试题及答案一、单选题（每题2分，共20分）1. 雷达的工作原理是通过发射和接收什么波来检测物体的？A. 声波B. 光波C. 电磁波D. 热波答案：C2. 雷达的探测距离主要取决于以下哪个因素？A. 雷达的发射功率B. 雷达接收器的灵敏度C. 目标物体的大小D. 所有以上因素答案：D3. 下列哪项不是雷达的主要组成部分？A. 发射机B. 天线C. 显示器D. 导航系统答案：D4. 雷达波束的宽度通常用来描述什么？A. 雷达的分辨率B. 雷达的探测范围C. 雷达的发射功率D. 雷达的接收频率答案：A5. 多普勒效应在雷达技术中主要用于检测目标的什么？A. 速度B. 方向C. 距离D. 大小答案：A6. 雷达的分辨率是指雷达能够区分两个相邻目标的最小距离，通常与什么有关？A. 雷达的波长B. 雷达的发射功率C. 雷达的天线尺寸D. 目标物体的材料答案：C7. 雷达的频率越高，其分辨率越？A. 低B. 高C. 不变D. 无法确定答案：B8. 雷达的波长越长，其穿透能力越？A. 强B. 弱C. 不变D. 无法确定答案：A9. 雷达在军事领域主要用于什么？A. 导航B. 通信C. 侦察D. 所有以上答案：D10. 下列哪项不是雷达的干扰源？A. 电子干扰B. 地形反射C. 太阳辐射D. 目标物体的反射答案：D二、多选题（每题3分，共15分）1. 雷达在民用领域主要用于以下哪些方面？A. 气象监测B. 交通管理C. 航空导航D. 军事侦察答案：ABC2. 雷达的类型可以根据以下哪些标准进行分类？A. 工作频率B. 探测距离C. 用途D. 工作方式答案：ACD3. 下列哪些因素会影响雷达的探测效果？A. 天气条件B. 目标物体的形状C. 目标物体的材料D. 雷达的发射功率答案：ABCD4. 雷达信号处理中常用的技术包括哪些？A. 滤波B. 压缩C. 调制D. 解调答案：ABD5. 雷达的天线设计通常需要考虑哪些因素？A. 波束宽度B. 波束形状C. 增益D. 极化方式答案：ABCD三、判断题（每题1分，共10分）1. 雷达的分辨率与天线尺寸成正比。

模拟题2答案一、填空（每空1分，总共25分） 1． 选择题（每题2分，共计20分） 1.1 英文“Radar ”（音译雷达）的中文含义 无线电探测和测距 。

1.2 雷达发射机可以分为两类，它们分别是单级振荡式和 主振放大式 。

1.3 某雷达的脉冲宽度为1μs ，脉冲重复周期为1ms ，发射功率为100KW ，平均功率为___10W_______。

1.4 某警戒雷达发射脉冲为脉宽为1μs 的矩形脉冲，接收匹配滤波器采用矩形滤波器，最佳带宽脉宽积为1.37，不考虑剩余失谐，则接收机中频通道的最佳带宽为____1.37MHz__。

1.5 雷达脉冲积累对雷达检测性能有所改善，M 个脉冲的相参积累可以是雷达信号的输出信噪比提高 M 倍。

1.6 某脉冲雷达脉冲宽度为1.5微秒，则其最小可分辨距离为： 225 米。

1.7 某PPI 显示器为了避免15Km 内的地物杂波在显示器上显示，则实现时距离扫略电流应该延迟 100 微秒后提高起始电流强度开始。

1.8 一维直线移相器天线阵，阵元数目是20，发射信号波长是λ，阵元间距是2/λ=d ，则偏离法线45°方向上雷达天线方向图的半功率波束宽度是_7.18__度。

1.9 若雷达探测的目标是一架飞机，雷达的发射频率是1，若飞机以100m/s 的速度绕雷达做圆周运动，则雷达接收到的目标回波信号的频率是GHz 1000M Hz 。

1.10 脉冲多卜勒雷达的脉冲重复频率为Hz f r 1000=，对动目标进行检测，其多卜勒频率为，能够出现盲速的最小多普勒频率等于d f 500 Hz 。

二、采用多基线相位法测角，示意图如下，目标偏离法线夹角是θ，1阵元与2阵元之间的间距2/12λ=d ，1阵元与3阵元之间的间距λ413=d ，相位计测得，，求具有高的测角精度的D 5012=ϕD 5413=ϕθ角。

（15分）解：要想求具有高的测角精度的θ角，需要采用多基线测角。
