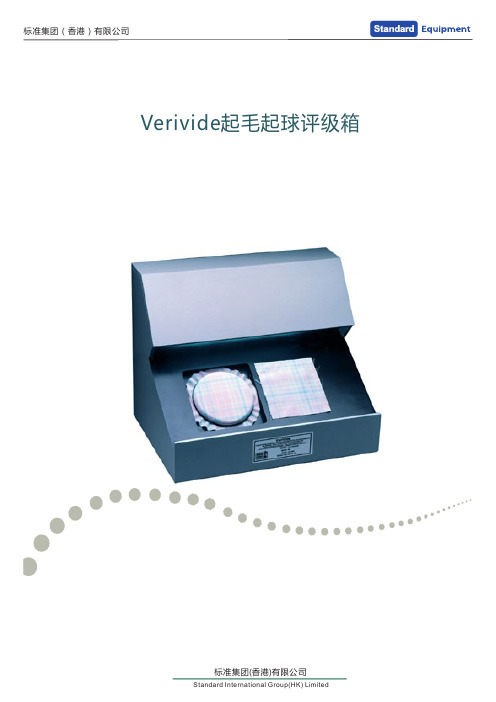

箱式起毛起球仪的常规参数

起毛起球评级仪技术参数
产品概念：
通用起毛起球评级视镜（PAV）适用于所有起球勾丝测试评级标准，通过将试样与标准图卡在指定光源下进行对照得出评级结果，是马丁代尔起球测试、ICI起球测试、ICI勾丝测试、乱翻式起球测试、圆轨迹法起毛起球测试等的辅助评级工具。

广泛应用于纺织品及服装产业，符合大多数起毛起球测试标准。

应用范围：
1、是马丁代尔起球测试、ICI起球测试、ICI勾丝测试、乱翻式起球测试、圆轨迹法起毛起球测试等的辅助评级工具；
2、广泛应用于纺织品及服装产业，符合大多数起毛起球测试标准。

特别挑选的电子镇流器和白色反光镜优化观察，并提供一致性极高的观察条件。

品牌：Verivide
产品编号：PAV
起毛起球评级箱是专用于起毛起球测试结果评级，适用于所有起球勾丝测试评级标准，将试样与标准图卡在制定光源下进行对照得出评级结果。

适用于，马丁代尔起球测试,ICI起球测试.ICI勾丝测试,乱翻式起球测试,圆轨迹法起毛起球测试等。

符合AATCC、ISO、JIS等各国标准。

符合标准：
BS 5811；BS EN ISO 12945；ASTM D 3512；ASTM D 4970；ASTM D 5362 ；IWSTM 152；Next TM
19/26；
特点:
特别挑选的电子镇流器和白色反光镜优化观察，并提供一致性极高的观察条件。

技术参数：。

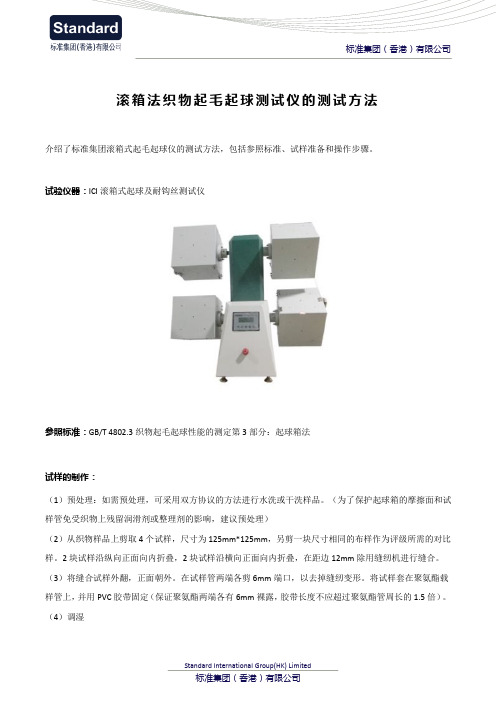

滚箱法织物起毛起球测试仪的测试方法
介绍了标准集团滚箱式起毛起球仪的测试方法，包括参照标准、试样准备和操作步骤。

试验仪器：ICI滚箱式起球及耐钩丝测试仪
参照标准：GB/T 4802.3织物起毛起球性能的测定第3部分：起球箱法
试样的制作：
（1）预处理：如需预处理，可采用双方协议的方法进行水洗或干洗样品。

（为了保护起球箱的摩擦面和试样管免受织物上残留润滑剂或整理剂的影响，建议预处理）
（2）从织物样品上剪取4个试样，尺寸为125mm*125mm，另剪一块尺寸相同的布样作为评级所需的对比样。

2块试样沿纵向正面向内折叠，2块试样沿横向正面向内折叠，在距边12mm除用缝纫机进行缝合。

（3）将缝合试样外翻，正面朝外。

在试样管两端各剪6mm端口，以去掉缝纫变形。

将试样套在聚氨酯载样管上，并用PVC胶带固定（保证聚氨酯两端各有6mm裸露，胶带长度不应超过聚氨酯管周长的1.5倍）。

（4）调湿
试验步骤：
（1）清洁起球箱
（2）将4个套好的栽样管放进箱内，牢固地关上箱盖，将计数器拨到所需转动次数。

（3）预置转动数。

协议次数。

无协议情况下，粗纺织物翻转7200转，精仿织物翻转14400转。

（4）启动起球箱，试验完毕后，取出试样，出去缝线，进行试样评级。

织物的起毛起球实验一、实验目的和要求熟悉起毛起球的试验方法，掌握操作要领、指标评定。

参阅GB/T 4802.1，GB/T 4802.2，GB/T 4802.3。

二、实验仪器、试样YG502型圆轨迹织物起毛起球仪，YG511型箱式织物起球仪，YG401型织物平磨仪（马丁代尔仪），剪刀、取样器。

标准样照，评级箱。

机织物、针织物若干。

三、圆轨迹法实验方法、步骤1．裁样用剪刀或取样器裁取直径为（113 ±0.5）mm的试样5块，取样应距布边10cm以上，试样上不得有影响试验结果的疵点。

2．选定压力和起毛起球的次数，压力和刷揉次数因织物不同而不同，一般按表1选定。

3．夹入试样，在仪器上先刷毛后揉球（即先起毛后起球）。

表1 起毛起球的次数4．评级，将起球后的试样放入评级箱和标准样照对比，评出等级。

5．结果计算与说明计算5个试样等级的算术平均数，修约至邻近的0.5级。

需要时，可用文字加以说明。

四、马丁代尔法实验方法、步骤1．在同一块样品上剪取2组试样。

一组为直径40mm的试样4块，另一组为直径140mm 的自身磨料织物4块，如果4块试样未能包含不同的组织和色泽，应增加试样块数。

2．分别将4块试样装在仪器夹头上，测试面朝外。

当试样不大于500g／m2时，在试样与试样夹金属塞块之间垫一片聚酯泡沫塑料；测试织物大于500g／m2或是复合织物时，则不需垫泡沫塑料。

各试样应受到同样的张力。

3．分别将毛毡和磨料织物放在磨台上，把重锤放在磨料上，然后放上压环，旋紧螺母，把磨料固定在磨台上，4个磨台上的磨料应受到同样的张力。

4．把磨头放在磨料上，加上压力锤。

5．预置计数器为1000，开动仪器，转动摩擦达1000次，仪器自停。

6．取下试样，在评级箱内与标准试样对照，评定每块试样的起球等级，精确至0.5级。

7．计算4块试样等级的算术平均数，修约到小数点后2位。

如小数部分小于或等于0.25，则向下一级靠（如 3.25级即为3级）；如大于或等于0.75，则向上一级靠（如2.85级即为3级），如大于0.25而小于0.75，则取0.5。

织物起毛起球不同的测试标准纺检0801鲁瑶邹薇摘要：本文对《织物起毛起球性能的测定》中的圆轨迹法、马丁代尔法、起球箱法及随机翻滚法四种测定织物起毛起球性能的试验方法进行试验比较；并对其中包含多种测试条件的两个标准各种测试条件进行比较，从而分析各个标准中指标的合理性、试验方法的科学性，并对方法标准的改进提出一些个人的建议。

关键词：织物；抗起毛起球性；标准；检测；比较；分析2008年全国纺织品标准化技术委员会发布了GB/T 4802.1-2008《织物起毛起球性能的测定第1部分圆轨迹法》、GB/T 4802.2-2008《织物起毛起球性能的测定第2部分改型马丁代尔法》、GB/T 4802.3-2008《织物起毛起球性能的测定第3部分起球箱法》三个检测织物抗起毛起球性能的标准，分别替代各自1997年版的标准，新标准从2009年3月1日开始实施。

GB/T 4802.4-2009《织物起毛起球性能的测定第4部分随机翻滚法》于2009年6月19日获批准，将于2010年2月1开始实施。

服装在日常生活中，服用和洗涤过程由于不断经受摩擦，织物表面会出现起毛起球现象。

这不仅影响服饰的外观，部分直接接触皮肤的面料如果起球状况严重，还会影响舒适度。

尤其是以涤纶纤维为代表的合成纤维织物的起毛起球阅题，至今仍困扰着业界和广大消费者。

对此，人们一直在努力寻求解决办法，并陆续取得了一些进展。

本文根据这四种织物起毛起球性能的不同检测方法进行试验，并对结果进行比较，同时对有多种测试条件的测试方法进行测试条件的比较，分析各测试条件对测试结果的影响，从而分析标准中指标的合理性、试验方法的科学性及新旧标准的更替对产品标准产生的影响。

一 .织物起毛起球的成因分析1．织物起毛起球概况1．1织物起毛起球的基本过程起毛起球是一个渐变过程，通常表现为三个步骤：起毛--缠结--起球--毛球脱落。

当织物受到的外界摩擦力大于纤维强力或纤维之间的摩擦力或抱合力时，纤维末梢被拉出形成圈环和绒毛，织物表面因此生成绒毛，此谓起毛；绒毛露出一定长度后，在一定距离间因揉搓摩擦，反复伸长和回缩而纠结成球，生成的毛球并不大，也不形成死结，它的一端在织物的纤维中，并连接于布面，形成球状，此谓起球。

起毛起球测试方法总结1. 影响起毛起球的因素美国材料试验协会(ASTM)对纤维起球作如下定义：单种纤维或多种纤维制成织物因纤维缠结而在布面形成的小结节或球珠。

织物起球的先决条件是布面有松散纤维绒头，而长丝织物一般缺少这种布面绒头，也不易起球。

但水洗或干洗会助长这一条件形成。

在穿着磨损中，光滑布面和圆形截面合纤会促使纱线从布面凸起并形成松散纤维，当这些纤维与另一些纤维相互交缠，这种交缠在线性摩擦和回转摩擦交互作用下很易发生，最终形成起球。

这些纤维球在摩擦作用下变大。

由于合纤强度较大，这种结节就不易被破坏或磨掉，因此会越积越多。

而天然纤维由于强度较低，纤维球易被磨掉，因此布面起球不明显。

如果织物表面起球高度明显，但纤维球寿命很短，该织物可定为低起球织物。

纤维挠曲性对织物起球有重要作用，低起球织物的纤维刚性应较高，纤维的抗挠曲性降低，纤维球就会较快脱落。

此外，织物结构对布面起球也有影响。

一般而言，纤维越短越细，布面越易起球。

当毛球形成速度超过其脱落速度，布面就会积聚毛球。

毛球形成速度又与纱线中纤维根数、纤维长度、纤维横截面、纱线捻度、织物结构等有关。

纤维长度越长，起球的机率越低;较粗纤维有刚性，因此不易起球;圆截面纤维表面光滑，纤维易滑移到布面，从而形成毛球，而不规则截面纤维则不易起球;低强度纤维会增加毛球脱落速度;高卷曲纤维会减少起球机率;喷气纺纱线的抗起球性比环锭纺纱线好，这是由于环锭纺使较长纤维位于纱线的中心，而较短纤维位于外围而容易起球，气流纺纱线则比环锭纺纱线更差;纱线支数越细则起球机率越小;纱线捻度越高使纱线较紧密，从而减少起球机率;单股纱织物比双股纱织物更易起球;针织物比梭织物更易起球，这是由于布面有较多的浮线，而紧密梭织物则较少起球;平纹织物比斜纹织物不易起球，这是由于平纹的交织点较多，交织长度较短。

1.1纱线的影响纤维的卷曲波形愈多，加捻时纤维不容易伸展，在摩擦过程中纤维容易松动滑移，在纱线表面形成毛茸。

起毛起球测试仪标准起毛起球测试仪是用于测试纺织品、服装等材料表面起毛起球情况的专用仪器。

其测试结果直接关系到产品的质量和使用效果，因此对起毛起球测试仪的标准要求非常严格。

本文将对起毛起球测试仪的标准进行详细介绍，以便相关人员在使用和生产过程中能够遵循标准要求，保证产品质量。

首先，起毛起球测试仪的外观和结构应符合国家相关标准，包括外壳材料、尺寸、重量等方面的要求。

同时，仪器的操作界面、按键布局、显示屏等设计也需要考虑人机工程学原理，确保操作便捷、直观。

其次，起毛起球测试仪的测试原理和方法应符合国际标准，确保测试结果的准确性和可靠性。

测试仪器应能够根据不同材料的特性，选择合适的测试方法，并能够进行多次重复测试，以验证结果的一致性。

此外，起毛起球测试仪的性能指标也是关键的标准之一。

包括但不限于测试速度、测试压力、测试面积等参数的准确性和稳定性。

测试仪器在长时间使用后，性能是否能够保持稳定也是需要考虑的因素之一。

在使用起毛起球测试仪进行测试时，操作人员的技能和经验也是影响测试结果的重要因素。

因此，起毛起球测试仪的标准还应包括对操作人员的培训要求，确保其能够熟练操作仪器并正确理解测试结果。

最后，起毛起球测试仪的维护和保养也是标准的重要内容。

包括仪器的定期维护、校准和保养要求，以及对仪器故障的处理和维修方法等内容。

只有在保证仪器处于良好状态时，测试结果才能够真实可靠。

总之，起毛起球测试仪的标准涉及到仪器本身的设计、性能、操作和维护等方方面面，对于保证测试结果的准确性和可靠性至关重要。

相关人员在生产和使用过程中，务必严格遵守相关标准要求，确保产品质量和用户体验。

织物起毛起球仪测试标准在现实生活中，经常会遇到服装产品穿着及护理过程中出现的起毛起球现象，严重影响服装外观，由此引发的消费者投诉、退货，不但给消费者造成了麻烦，也影响了商家的信誉。

起毛起球是在服装质量中的投诉比例非常高的项目，不同的消费者对起毛起球的可接受程度有不同的理解，同样的服装被不同的人穿也会产生明显不同的起毛起球效果，甚至一些起毛起球指标合格的产品也会出现严重的起毛起球现象，不但消费者烦恼，服装厂商也困惑，起毛起球这个普通的检测项目却成为服装质量控制的难题。

一、起毛起球形成服装的起毛起球是指服装在穿着时受到机械摩擦作用，纤维露出织物表面形成起毛，继续摩擦后，纤维缠结继而成球的现象。

起毛起球是一项动态性能，起球速度经常随着穿着时间变化而变化。

影响起毛起球的因素很多，包括纤维种类、纤维细度、纱线捻度、组织结构、面料风格、整理工艺、穿着习惯等等。

由于影响起毛起球的多因素性，目前还没有一个统一的检测方法能准确反应出不同面料在使用过程中的起球倾向性，此外，服装面料起毛起球性能又和手感、穿着舒适度等存在一定的矛盾，很多时候为了追求手感、舒适而牺牲起毛起球性能，这些都为服装的起毛起球质量控制带来难度。

二、起毛起球标准目前常用的起毛起球检测方法包括圆轨迹法、起球箱法、马丁代尔法、随机翻滚法。

这四种方法分别采用不同的设备，按照不同的原理，有针对性的对不同面料的起毛起球性能进行测试，涉及的检测方法标准、原理、应用范围见表1。

三、产品标准产品标准是指对某类产品结构、规格、质量和检验方法所做的技术规定。

对于服装产品来说，中国制定的国家及行业层面的产品标准最多，几乎包含常用的各类服装，而欧美日等发达国家则很少，或几乎没有，都是各买家或商家制定的符合自身要求的企业标准。

另外还有一些知名组织机构，如国际羊毛局（IWS）、美国材料与实验协会（ASTM）等，也会制定一些服装及面料方面的产品标准，但同他们制定的方法标准来比较，产品标准比例很小。

起毛起球测试仪的实验方法纺织品起毛起球测试仪测试方法目前有三种，分别为箱式起毛起球测试方法和乱翻式起毛起球测试方法以及马丁代尔测试方法。

一、起毛起球测试仪测试方法1、起球箱式Orbitor/516型它相当于ICI起毛起球测试仪和国内的箱式起毛起球测试仪。

通常为两箱或四箱，转速可分别调为：25，30，40，55和60r/min五档。

2、乱翻式Impulse/616型此型相当于国内乱翻式起毛起球测试仪，其内空气压力为200-800 KPa。

此仪器为AATCC开发并拥有专利权的标准试验机。

织物在圆筒内翻滚，无规则摩擦产生起毛起球现象，适用于梭织和针织物。

该测试仪备有计时器及可加气装置，以防织物在测试时紧贴筒壁而影响效果。

3、马丁代尔Nu—Martindale/404型此型相当于国内的马丁代尔耐磨仪，并作了一定改进，该仪器集测试摩擦及起球两个功能，但两种测试不可同时进行，作为独立单元存在，在操作起球测试时，压力通过砝码施压，针织布为2.5cN/cm，梭织布6.5cN/cm。

二、起毛起球测试仪实验操作测试方法基本上所有的评价起球性能的测试方法都是在一定的时间里对织物表面进行摩擦，然后评价起球程度以下为几种测量起毛起球性能的方法：随机翻滚毛球测试法；箱式起毛起球法；弹性衬垫法；马丁代尔起毛起球及耐磨法；毛刷海绵型耐磨试验法；加速型耐磨试验法；充气模式耐磨试验法；外观保持性试验法；往复式试验法；HATRA起球测试法。

目前国内的实验室及工厂主要用随机翻滚毛球测试仪、箱式起毛起球仪、马丁代尔起毛起球和圆轨迹起球仪法。

1、随机翻滚起球仪法织物试样在装有搅拌棒的圆筒内翻滚，与另一试样或与圆筒壁摩擦，产生起毛起球现象。

织物的运动方式是随机、无规则的，织物表面受到的外来压力很大。

由于织物试样有时会被卡在搅拌棒后面，这种起球测试可重复性较差。

2、箱式起毛起球法将织物试样套在橡胶试样管上，放进衬有橡胶软木的方形木箱内，在转动的木箱内翻滚，使试样起球。

滚箱式起毛起球测试仪的试验原理及方法马丁代尔耐磨仪，又称为马丁代尔耐磨试验机或织物耐磨仪，可以同时测量织物的耐磨性能及其起毛起球性能。

然而，这两种测试方法使用相同的仪器，在辅料，试样，操作，评价等方面存在显著的差异。

1.试验辅料及尺寸：（1）织物耐磨性能测试（GB/T 21196），其测试中辅料及尺寸如下：试样尺寸：38m m磨料：放在磨台上（对应起毛起球的起球台）在毛毡上方，与测试织物直接接触。

一般磨料为机织平纹毛织物，当测试织物为涂层织物的磨料采用N O.600水砂纸。

磨料直径或边长为140m m。

毛毡底衬：放在磨台上，衬于磨料下方。

尺寸为直径140m m。

泡沫塑料衬垫：当试样克重小于500 g/m2，安装在试样夹具内，作测试织物的衬垫用。

大小为38m m。

（2）织物起毛起球性能测试（GB/T 4802.2），其测试辅料及尺寸如下：试样尺寸：直径为140m m。

磨料：一般与测试织物相同。

装饰织物，规定羊毛织物为磨料。

直径为140m m的圆形面料或边长为（150±2）m m的方形磨料。

毛毡底衬：分为顶部与底部。

顶部指试样夹，直径为（90±1）mm；底部指起球台，直径为140m m。

2.试样的安装及测试：织物耐磨性测试试验中关于织物破损及质量损失的测定中明确规定了加载重量，而与外观相关的起毛起球测试中未提及。

3.试验的评价：织物耐磨性测试试验中关于织物破损提出耐磨次数这一定义；关于重量损失的测定提出了耐磨指数这一概念并给出公式。

而与织物外观相关的起毛起球测试则需在评级相中进行比对评级。
