圆轨迹法织物起球仪测试和其他起毛起球测试常用标准汇总

织物起毛起球不同的测试标准纺检0801鲁瑶邹薇摘要：本文对《织物起毛起球性能的测定》中的圆轨迹法、马丁代尔法、起球箱法及随机翻滚法四种测定织物起毛起球性能的试验方法进行试验比较；并对其中包含多种测试条件的两个标准各种测试条件进行比较，从而分析各个标准中指标的合理性、试验方法的科学性，并对方法标准的改进提出一些个人的建议。

关键词：织物；抗起毛起球性；标准；检测；比较；分析2008年全国纺织品标准化技术委员会发布了GB/T 4802.1-2008《织物起毛起球性能的测定第1部分圆轨迹法》、GB/T 4802.2-2008《织物起毛起球性能的测定第2部分改型马丁代尔法》、GB/T 4802.3-2008《织物起毛起球性能的测定第3部分起球箱法》三个检测织物抗起毛起球性能的标准，分别替代各自1997年版的标准，新标准从2009年3月1日开始实施。

GB/T 4802.4-2009《织物起毛起球性能的测定第4部分随机翻滚法》于2009年6月19日获批准，将于2010年2月1开始实施。

服装在日常生活中，服用和洗涤过程由于不断经受摩擦，织物表面会出现起毛起球现象。

这不仅影响服饰的外观，部分直接接触皮肤的面料如果起球状况严重，还会影响舒适度。

尤其是以涤纶纤维为代表的合成纤维织物的起毛起球阅题，至今仍困扰着业界和广大消费者。

对此，人们一直在努力寻求解决办法，并陆续取得了一些进展。

本文根据这四种织物起毛起球性能的不同检测方法进行试验，并对结果进行比较，同时对有多种测试条件的测试方法进行测试条件的比较，分析各测试条件对测试结果的影响，从而分析标准中指标的合理性、试验方法的科学性及新旧标准的更替对产品标准产生的影响。

一 .织物起毛起球的成因分析1．织物起毛起球概况1．1织物起毛起球的基本过程起毛起球是一个渐变过程，通常表现为三个步骤：起毛--缠结--起球--毛球脱落。

当织物受到的外界摩擦力大于纤维强力或纤维之间的摩擦力或抱合力时，纤维末梢被拉出形成圈环和绒毛，织物表面因此生成绒毛，此谓起毛；绒毛露出一定长度后，在一定距离间因揉搓摩擦，反复伸长和回缩而纠结成球，生成的毛球并不大，也不形成死结，它的一端在织物的纤维中，并连接于布面，形成球状，此谓起球。

起毛起球测试方法总结1. 影响起毛起球的因素美国材料试验协会(ASTM)对纤维起球作如下定义：单种纤维或多种纤维制成织物因纤维缠结而在布面形成的小结节或球珠。

织物起球的先决条件是布面有松散纤维绒头，而长丝织物一般缺少这种布面绒头，也不易起球。

但水洗或干洗会助长这一条件形成。

在穿着磨损中，光滑布面和圆形截面合纤会促使纱线从布面凸起并形成松散纤维，当这些纤维与另一些纤维相互交缠，这种交缠在线性摩擦和回转摩擦交互作用下很易发生，最终形成起球。

这些纤维球在摩擦作用下变大。

由于合纤强度较大，这种结节就不易被破坏或磨掉，因此会越积越多。

而天然纤维由于强度较低，纤维球易被磨掉，因此布面起球不明显。

如果织物表面起球高度明显，但纤维球寿命很短，该织物可定为低起球织物。

纤维挠曲性对织物起球有重要作用，低起球织物的纤维刚性应较高，纤维的抗挠曲性降低，纤维球就会较快脱落。

此外，织物结构对布面起球也有影响。

一般而言，纤维越短越细，布面越易起球。

当毛球形成速度超过其脱落速度，布面就会积聚毛球。

毛球形成速度又与纱线中纤维根数、纤维长度、纤维横截面、纱线捻度、织物结构等有关。

纤维长度越长，起球的机率越低;较粗纤维有刚性，因此不易起球;圆截面纤维表面光滑，纤维易滑移到布面，从而形成毛球，而不规则截面纤维则不易起球;低强度纤维会增加毛球脱落速度;高卷曲纤维会减少起球机率;喷气纺纱线的抗起球性比环锭纺纱线好，这是由于环锭纺使较长纤维位于纱线的中心，而较短纤维位于外围而容易起球，气流纺纱线则比环锭纺纱线更差;纱线支数越细则起球机率越小;纱线捻度越高使纱线较紧密，从而减少起球机率;单股纱织物比双股纱织物更易起球;针织物比梭织物更易起球，这是由于布面有较多的浮线，而紧密梭织物则较少起球;平纹织物比斜纹织物不易起球，这是由于平纹的交织点较多，交织长度较短。

1.1纱线的影响纤维的卷曲波形愈多，加捻时纤维不容易伸展，在摩擦过程中纤维容易松动滑移，在纱线表面形成毛茸。

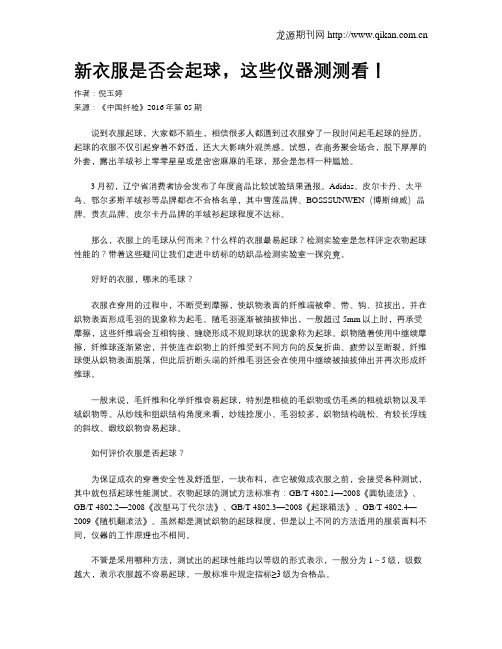

新衣服是否会起球，这些仪器测测看！作者：倪玉婷来源：《中国纤检》2016年第05期说到衣服起球，大家都不陌生，相信很多人都遇到过衣服穿了一段时间起毛起球的经历。

起球的衣服不仅引起穿着不舒适，还大大影响外观美感。

试想，在商务聚会场合，脱下厚厚的外套，露出羊绒衫上零零星星或是密密麻麻的毛球，那会是怎样一种尴尬。

3月初，辽宁省消费者协会发布了年度商品比较试验结果通报。

Adidas、皮尔卡丹、太平鸟、鄂尔多斯羊绒衫等品牌都在不合格名单，其中雪莲品牌、BOSSSUNWEN（博斯绅威）品牌、贵友品牌、皮尔卡丹品牌的羊绒衫起球程度不达标。

那么，衣服上的毛球从何而来？什么样的衣服最易起球？检测实验室是怎样评定衣物起球性能的？带着这些疑问让我们走进中纺标的纺织品检测实验室一探究竟。

好好的衣服，哪来的毛球？衣服在穿用的过程中，不断受到摩擦，使织物表面的纤维端被牵、带、钩、拉拔出，并在织物表面形成毛羽的现象称为起毛。

随毛羽逐渐被抽拔伸出，一般超过5mm以上时，再承受摩擦，这些纤维端会互相钩接、缠绕形成不规则球状的现象称为起球。

织物随着使用中继续摩擦，纤维球逐渐紧密，并使连在织物上的纤维受到不同方向的反复折曲、疲劳以至断裂，纤维球便从织物表面脱落，但此后折断头端的纤维毛羽还会在使用中继续被抽拔伸出并再次形成纤维球。

一般来说，毛纤维和化学纤维容易起球，特别是粗梳的毛织物或仿毛类的粗梳织物以及羊绒织物等。

从纱线和组织结构角度来看，纱线捻度小、毛羽较多，织物结构疏松、有较长浮线的斜纹、缎纹织物容易起球。

如何评价衣服是否起球？为保证成衣的穿着安全性及舒适型，一块布料，在它被做成衣服之前，会接受各种测试，其中就包括起球性能测试。

衣物起球的测试方法标准有：GB/T 4802.1—2008《圆轨迹法》、GB/T 4802.2—2008《改型马丁代尔法》、GB/T 4802.3—2008《起球箱法》、GB/T 4802.4—2009《随机翻滚法》。

织物的起毛起球实验一、实验目的和要求熟悉起毛起球的试验方法，掌握操作要领、指标评定。

参阅GB/T 4802.1，GB/T 4802.2，GB/T 4802.3。

二、实验仪器、试样YG502型圆轨迹织物起毛起球仪，YG511型箱式织物起球仪，YG401型织物平磨仪（马丁代尔仪），剪刀、取样器。

标准样照，评级箱。

机织物、针织物若干。

三、圆轨迹法实验方法、步骤1．裁样用剪刀或取样器裁取直径为（113 ±0.5）mm的试样5块，取样应距布边10cm以上，试样上不得有影响试验结果的疵点。

2．选定压力和起毛起球的次数，压力和刷揉次数因织物不同而不同，一般按表1选定。

3．夹入试样，在仪器上先刷毛后揉球（即先起毛后起球）。

表1 起毛起球的次数4．评级，将起球后的试样放入评级箱和标准样照对比，评出等级。

5．结果计算与说明计算5个试样等级的算术平均数，修约至邻近的0.5级。

需要时，可用文字加以说明。

四、马丁代尔法实验方法、步骤1．在同一块样品上剪取2组试样。

一组为直径40mm的试样4块，另一组为直径140mm 的自身磨料织物4块，如果4块试样未能包含不同的组织和色泽，应增加试样块数。

2．分别将4块试样装在仪器夹头上，测试面朝外。

当试样不大于500g／m2时，在试样与试样夹金属塞块之间垫一片聚酯泡沫塑料；测试织物大于500g／m2或是复合织物时，则不需垫泡沫塑料。

各试样应受到同样的张力。

3．分别将毛毡和磨料织物放在磨台上，把重锤放在磨料上，然后放上压环，旋紧螺母，把磨料固定在磨台上，4个磨台上的磨料应受到同样的张力。

4．把磨头放在磨料上，加上压力锤。

5．预置计数器为1000，开动仪器，转动摩擦达1000次，仪器自停。

6．取下试样，在评级箱内与标准试样对照，评定每块试样的起球等级，精确至0.5级。

7．计算4块试样等级的算术平均数，修约到小数点后2位。

如小数部分小于或等于0.25，则向下一级靠（如 3.25级即为3级）；如大于或等于0.75，则向上一级靠（如2.85级即为3级），如大于0.25而小于0.75，则取0.5。

4国外先进机构组织关于纺织品起毛起球测试标准概述4.1测试标准国外纺织品起毛起球测试标准有很多，其常用标准有：美国试验与材料协会标准ASTM、日本工业标准、德国标准DIN、英国标准BS、国际标准ISO等。

具体标准如表4-1。

表4-1 国外常用纺织品起毛起球测试标准4.2 测试仪器4.2.1国外的起球测试仪器主要有下列三大类：（1）起球箱式：相当于国内起球箱式；（2）马丁代尔式：有测试摩擦及起球两个功能。

（3）乱翻式：即织物在圆筒内翻滚，无规则摩擦产生起毛起球现象；圆轨迹法作为一种较落后的方法，实验条件影响造成差异极大，已被大部分国家淘汰，各个标准对应适用仪器如表4-2表4-2 各种仪器与测试标准的适用情况4.2.2部分国外标准使用起毛起球测试仪如下图国产乱翻式起球仪乱翻式起球仪4.3 部分国外、国际标准对比介绍项目ASTM_D4970 马丁代尔耐磨仪测定织物的抗起毛起球及其它表面的改变ASTM_D3512-2002乱翻式起球仪JIS L 1076 织物与针织物的起球试验方法仪器和原料马丁代尔耐磨测试仪、标准羊毛毡、织物评定装置、标准内部起毛起球织物、洗涤样品的装置、干燥装置乱翻式起球测试仪、软木衬垫、空气压缩机、粘合剂、棉纤维、真空吸尘器、评级箱、实验室自校标准布、起球箱、评级标准物质(Rating Sandard):织物照片或织物实物、洗涤设备、干洗机A法（ICI型试验机）试样卷在特殊的橡胶管上，放入内壁衬以软木的箱内，箱子运转产生摩擦B法（TO型试验机）试样放入金属桶内，运转搅拌，产生摩擦C法（apperance retention 起球试验机）试样置于试片夹，偏心回转按压在硅制的摩擦板，产生摩擦D法（翻滚式起球试验机）试样置于内衬氯丁二烯薄板或软木的圆筒内，运转产生摩擦。

试验方法一般品质基准，都采用A法（ICI试验机）10×20cm的试样，经向纬向各取两片；试样卷在特殊的橡胶管上缝合，两端用胶带粘住；卷上试样的橡胶管4个一组，放入试验机中转动，操作时间，原则上织物10小时，针织物5小时。

圆轨迹法织物起毛起球测试标准和方法解析一、原理按规定方法和试验参数﹐利用尼龙刷和磨料或单用磨料﹐使织物摩擦起毛起球。

然后在规定光照条件下﹐将起球后的试样对比标准样照﹐评定起球等级。

二、装置1、圆轨迹起球仪﹕试样夹头与磨台质点相对运动的轻轨迹为圆﹐相对运动速度为60±1r/min﹐试样夹环内径90±0.5mm﹐夹头能对试样施加表1所列的压力﹐夹头压力可调﹐压力误差为±1%。

仪器装有自停开关。

5.2.磨料﹕2、尼龙刷﹕尼龙丝直径0.3mm;尼龙丝的刚性必须均匀一致﹐植丝孔径4.5mm﹐每孔尼龙丝150根﹐孔距7mm﹔刷面要求平整﹐刷上装有调节板﹐可调节尼龙丝的有效高度﹐从而控制尼龙刷的起毛效果(见附录A)。

3、磨料织物﹕2201全毛华达呢﹐19.6tex X 2,捻度Z 625-S 700,密度﹕445根/10cm X 244根/10cm﹐平方米重量﹕305g/m2,2/2斜织。

4、泡沫塑料垫片﹐重约270g/m2,厚度约8mm﹐试样垫片直径约105mm。

5、裁样用具﹕裁样器﹐可裁取直径为113±0.5mm的试样。

也可用模板﹑笔﹑剪刀剪取试样。

6、标准样照﹕针织物﹑毛织物各有不同标准样照﹐样照为五级制。

5级稍发毛无起球4级发毛轻微起球3级中等起球2级稍严重起球1级严重起球7、评级箱﹕提供照明以对比试样和样照起球等级的设备。

上方装有3.0W日光灯2支﹐内四周衬以黑板﹐试样板角度可调节﹐日光灯到试样板垂直距离为30cm。

三、试样1、将样品在试验用标准大气下暴露24h以上。

2、在距织物布边10cm以上部位随机剪取试样五块﹐试样上不得有影响试验结果的疵点。

四、程序1、试验前的准备2、试验前仪器应保持水平﹐尼龙刷保持清洁。

如果仪器每天使用﹐每星期至少做清洁工作一次。

用合适的溶剂(如丙酮)清洁刷子﹐用手刷梳除短绒和用夹子夹去突出的尼龙丝。

3、分别将泡沫塑料垫片﹑试样和磨料装在试验夹头和磨台上﹐试样必须正面朝外。

织物起毛起球仪测试标准在现实生活中，经常会遇到服装产品穿着及护理过程中出现的起毛起球现象，严重影响服装外观，由此引发的消费者投诉、退货，不但给消费者造成了麻烦，也影响了商家的信誉。

起毛起球是在服装质量中的投诉比例非常高的项目，不同的消费者对起毛起球的可接受程度有不同的理解，同样的服装被不同的人穿也会产生明显不同的起毛起球效果，甚至一些起毛起球指标合格的产品也会出现严重的起毛起球现象，不但消费者烦恼，服装厂商也困惑，起毛起球这个普通的检测项目却成为服装质量控制的难题。

一、起毛起球形成服装的起毛起球是指服装在穿着时受到机械摩擦作用，纤维露出织物表面形成起毛，继续摩擦后，纤维缠结继而成球的现象。

起毛起球是一项动态性能，起球速度经常随着穿着时间变化而变化。

影响起毛起球的因素很多，包括纤维种类、纤维细度、纱线捻度、组织结构、面料风格、整理工艺、穿着习惯等等。

由于影响起毛起球的多因素性，目前还没有一个统一的检测方法能准确反应出不同面料在使用过程中的起球倾向性，此外，服装面料起毛起球性能又和手感、穿着舒适度等存在一定的矛盾，很多时候为了追求手感、舒适而牺牲起毛起球性能，这些都为服装的起毛起球质量控制带来难度。

二、起毛起球标准目前常用的起毛起球检测方法包括圆轨迹法、起球箱法、马丁代尔法、随机翻滚法。

这四种方法分别采用不同的设备，按照不同的原理，有针对性的对不同面料的起毛起球性能进行测试，涉及的检测方法标准、原理、应用范围见表1。

三、产品标准产品标准是指对某类产品结构、规格、质量和检验方法所做的技术规定。

对于服装产品来说，中国制定的国家及行业层面的产品标准最多，几乎包含常用的各类服装，而欧美日等发达国家则很少，或几乎没有，都是各买家或商家制定的符合自身要求的企业标准。

另外还有一些知名组织机构，如国际羊毛局（IWS）、美国材料与实验协会（ASTM）等，也会制定一些服装及面料方面的产品标准，但同他们制定的方法标准来比较，产品标准比例很小。
