状态检修基础知识变电设备的状态检修概述1主要内容状态检修的新概念2状态检修体系3变电设备的状态检修概述—————为什么要状态检修电气设备检修模式的演变✪1950年之前电气设备采用的事后检修。
☐故障检修：指设备发生故障后，使其恢复到规定或初始状态所进行的检修活动。
定期检修事故后检修状态检修状态检修是设备检修模式发展的必然阶段，是生产精益化管理的核心内容✪1960～1970年以后电气设备采用定期检修。
解释：以时间为依据，预先设定检修工作内容与周期，所有电气设备的检修周期按照统一的规定执行。
理论依据：设备能通过定期检修，周期性地恢复至接近新设备的状态。
检修工作的内容与周期都是预先设定的，到时间就修，目的是防止或延迟故障的发生。
分类：大修、小修、临时性检修。
方针：“到期必修，修必修好”定期检修特点☐优点：有效的消除设备缺陷、排除设备隐患，保证设备安全运行。
不修不坏，一修就坏检修过剩☐缺点：检修不足检修质量差导致事故发生定期检修分析✪1978年开始状态广泛应用于美国海军舰艇的设备检修，80年代又在工业中推广应用，并很快发展到电力工业的电气设备检修中，状态检修预知性检修（视情检修）1992年国务院经贸办指出，“要破除单纯以时间为基础的设备维修制度，建立以状态监测为基础的设备维修制度”。
状态检修理解：对设备状态进行监测，按设备的健康状态来安排检修的检修方式。
状态检修的新概念————状态检修需要注意什么？新概念解析1.检修分类：A类检修、B类检修、C类检修、D类检修2.检修策略：正常状态、注意状态、异常状态、严重状态3.家族缺陷：设计、材质、工艺性缺陷4.不良工况：可能影响设备状态的运行经历5.基准周期：适用于大部分设备状态的周期•A 类检修•A 类检修是指变压器（电抗器）本体的整体性检查、维修、更换和试验。
•B 类检修•B 类检修是指变压器（电抗器）局部性的检修，部件的解体检查、维修、更换和试验。
•C 类检修•C 类检修是对指常规性检查、维修和试验。

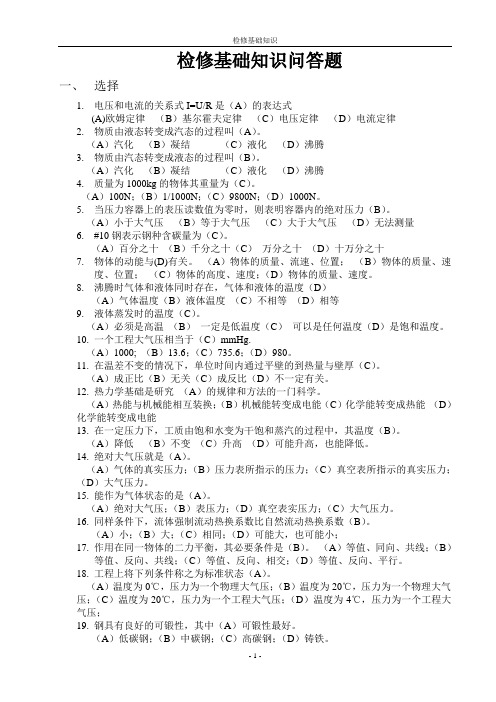

检修基础知识问答题一、选择1.电压和电流的关系式I=U/R是（A）的表达式(A)欧姆定律（B）基尔霍夫定律（C）电压定律（D）电流定律2.物质由液态转变成汽态的过程叫（A）。
（A）汽化（B）凝结（C）液化（D）沸腾3.物质由汽态转变成液态的过程叫（B）。
（A）汽化（B）凝结（C）液化（D）沸腾4.质量为1000kg的物体其重量为（C）。
（A）100N；（B）1/1000N；（C）9800N；（D）1000N。
5.当压力容器上的表压读数值为零时，则表明容器内的绝对压力（B）。
（A）小于大气压（B）等于大气压（C）大于大气压（D）无法测量6.#10钢表示钢种含碳量为（C）。
（A）百分之十（B）千分之十（C）万分之十（D）十万分之十7.物体的动能与(D)有关。
（A）物体的质量、流速、位置；（B）物体的质量、速度、位置；（C）物体的高度、速度；（D）物体的质量、速度。
8.沸腾时气体和液体同时存在，气体和液体的温度（D）（A）气体温度（B）液体温度（C）不相等（D）相等9.液体蒸发时的温度（C）。
（A）必须是高温（B）一定是低温度（C）可以是任何温度（D）是饱和温度。
10.一个工程大气压相当于（C）mmHg.（A）1000; （B）13.6；（C）735.6；（D）980。
11.在温差不变的情况下，单位时间内通过平壁的到热量与壁厚（C）。
（A）成正比（B）无关（C）成反比（D）不一定有关。
12.热力学基础是研究（A）的规律和方法的一门科学。
（A）热能与机械能相互装换；（B）机械能转变成电能（C）化学能转变成热能（D）化学能转变成电能13.在一定压力下，工质由饱和水变为干饱和蒸汽的过程中，其温度（B）。
（A）降低（B）不变（C）升高（D）可能升高，也能降低。
14.绝对大气压就是（A）。
（A）气体的真实压力；（B）压力表所指示的压力；（C）真空表所指示的真实压力；（D）大气压力。
15.能作为气体状态的是（A）。
可编辑修改精选全文完整版机电设备检修维护基础知识应知应会题库一、填空题1、检查、检修设备内部，应当使用符合标准的行灯或手电筒，严禁使用明火照明。
2、因检修需要移动、拆除栏杆、安全罩、井盖、盖板、花格板等安全设施时，如果工作人员离开作业地点，必须在上述作业地点的周围设置临时护栏、护网，并设置醒目的警示标志。
一切工作结束后，应当立即恢复原样。
3、焊接车间必须配备消防器材。
严禁在瓦斯含量超过 0.5％或煤尘浓度大于 10mg/m3 的场所进行焊接作业。
4、各类气瓶与明火的距离必须在 10m 以上。
氧气瓶与乙炔瓶的距离必须在 10m 以上，禁止作业现场吸烟。
5、严禁在有压力液体或压力气体的容器、管道、带电设备以及正在运转的机械上进行焊接、气割。
6、因工作需要进入设备内部或容器内部工作时，焊工要穿干燥工作服和绝缘鞋，并设专人监护。
禁止行灯变压器带入设备内和容器内。
禁止照明电压超过 12V 。
7、氧气瓶必须装置防震圈、安全帽、减压器。
减压器上应当设有安全阀。
使用的乙炔瓶必须直立放置，不能斜放，更不能卧放。
8、电焊设备及工具，必须绝缘良好。
焊机外壳必须接地，必须双线作业。
进行起重工作前，应当认真检查工作场地以及所用的工具。
起重大型设备，必须制定起装方案和相应的安全措施。
9、起重作业时，必须由专人负责指挥。
起重工应当熟悉各种手势、信号和旗语。
禁止在高压线下进行起吊作业。
10、禁止任何人在起重物下面通过或停留，禁止任何人站在起重物上。
禁止人与物一起吊运，起重现场应当设警戒线。
11、禁止将有电缆通过或有滑线电缆的钢梁、水泥梁作为起重支撑点，吊环焊接必须牢固可靠。
12、厂房内的吊装孔，每层之间必须有可靠的信号联系装置和安全装置。
各吊装孔必须有牢固盖板和栏杆，临时吊装孔、眼，必须设置临时栏杆、盖板和醒目标志。
13、严禁在运行管道、带电运转机械设备，以及不牢固的建筑物或其他物体上固定滑轮、葫芦、卷扬机等作为起重物的承力点。
机电检修基础知识题库100道及答案一、电气部分1. 以下哪个是欧姆定律的表达式？（）A. I=U/RB. U=IRC. R=U/ID. 以上都是答案：D2. 电流的单位是（）。
A. 伏特B. 欧姆C. 安培D. 瓦特答案：C3. 导体的电阻与（）无关。
A. 导体的长度B. 导体的横截面积C. 导体中的电流D. 导体的材料答案：C4. 一只标有“220V，40W”的灯泡，正常工作时的电流是（）。
A. 0.18AB. 1.8AC. 18AD. 180A答案：A。
计算方法：I=P/U=40/220≈0.18A。
5. 三相异步电动机的定子绕组通常采用（）连接。
A. 三角形B. 星形C. 三角形或星形D. 以上都不是答案：C6. 电动机的额定功率是指（）。
A. 电动机在额定状态下运行时的输出机械功率B. 电动机在额定状态下运行时的输入电功率C. 电动机在任意状态下运行时的输出机械功率D. 电动机在任意状态下运行时的输入电功率答案：A7. 交流接触器的主要作用是（）。
A. 频繁地接通和断开主电路B. 频繁地接通和断开控制电路C. 保护主电路D. 保护控制电路答案：A8. 热继电器的主要作用是（）。
A. 短路保护B. 过载保护C. 欠压保护D. 过压保护答案：B9. 漏电保护器的主要作用是（）。
A. 短路保护B. 过载保护C. 漏电保护D. 以上都是答案：C10. 我国工业用电的频率是（）Hz。
A. 50B. 60C. 100D. 120答案：A11. 变压器的主要作用是（）。
A. 改变电压B. 改变电流C. 改变阻抗D. 以上都是答案：D12. 三相异步电动机的旋转磁场是由（）产生的。
A. 定子绕组中的电流B. 转子绕组中的电流C. 定子绕组和转子绕组中的电流共同作用D. 以上都不是答案：A13. 电动机的启动方式有（）。
A. 直接启动B. 降压启动C. 软启动D. 以上都是答案：D14. 电气设备的接地分为（）。
水轮发电机组检修基础知识一、检修概念（简介）发电机组检修：为保持或恢复发电机组规定的性能而进行的检查和修理。
它包括发电机扩大性大修、大修、小修、抢修和小型技术改造。
发电机组小修：为了保证发电机组在大修周期内安全运行到下一次大修，对发电机进行定期的检查、清扫、试验和修理，消除已发现的发电机局部缺陷或更换个别部件发电机组大修：对发电机有计划的进行彻底的、全面的检查和修理，全部或部分解体，进行更换、修理易损的主要部件，恢复发电机设计性能和出力。
发电机扩大性大修：指吊出发电机转子的检修。
发电机状态检修：指根据设备状态监测和故障诊断系统提供的信息，在设备可能发生故障前有目的安排的检修，属于预测性检修。
检修项目和时间的确定取决于对设备状态诊断分析的结果。
检修间隔：指上次计划检修后发电机并网投产至下一次计划检修开始之间的可用时间。
检修停用时间：指处于计划检修停运状态的时间。
检修等级划分：检修等级是以机组检修规模和停用时间为原则，将发电企业机组的检修分为A， B ，C ，D四个等级。
A级检修：是指对发电机组进行全面的解体检查和修理，以保持、恢复或提高设备性能。
B级检修：是指针对机组某些设备存在问题，对机组部分设备进行解体检查和修理。
B级检修可根据机组设备状态评估结果，有针对性地实施部分A级检修项目或定期滚动检修项目。
C级检修：是指根据设备的磨损、老化规律，有重点地对机组进行检查、评估、修理、清扫。
C级检修可进行少量零件的更换、设备的消缺、调整、预防性试验等作业以及实施部分A级检修项目或定期滚动检修项目。
D级检修：是指当机组总体运行状况良好，而对主要设备的附属系统和设备进行消缺。
D级检修除进行附属系统和设备的消缺外，还可根据设备状态的评估结果，安排部分C级检修项目。
定期检修：定期检修是一种以时间为基础的预防性检修，根据设备磨损和老化的统计规律，事先确定检修等级、检修间隔、检修项目、需用备件及材料等的检修方式。
状态检修：状态检修是指根据状态监测和诊断技术提供的设备状态信息，评估设备的状态，在故障发生前进行检修的方式。
检修基础第一篇化工设备及管路常用材料一、碳素钢1、普通碳素结构钢这类钢含硫、磷等杂质较多，是质量不太高的钢种。
钢的强度不高，但成本较低。
普通碳素结构钢可用来制造常压、低压及外压设备的壳体，也可制作设备的零部件如支座、法兰、螺栓和螺母等。
例如：Q235-B。
2、优质碳素结构钢这类钢所含碳、磷杂质较少（S≤0.04％，P≤0.4％），冶炼工艺严格，质量好，强度较高，成本比普通碳素结构钢高。
钢的牌号用钢中平均含碳量的万分之几表示，如20，表示平均含碳量为0.20％的优质碳素结构钢。
对于某些行业用钢，则在数字后加上相应代号，如R 表示容器用钢，G表示锅炉用钢等。
根据钢含碳量的不同分为低碳钢、中碳钢和高碳钢。
（1）低碳钢含碳量≤0.25％，钢号有08、10、15、20、25。
钢的强度较低，塑性好，焊接性能好。
这类钢在化工设备中广泛应用。
20R是压力容器专用钢种，其质量控制比20更严，性能优于20钢。
（2）中碳钢含碳量在0.3％～0.6％之间，钢号有30、35、40、45等。
这类钢的强度较高，塑性、韧性较好，焊接性能较差。
不适于容器用钢，可作为轴、齿轮、螺栓等用钢。
（3）高碳钢含碳量﹥0.6％，由于钢中含碳量高，所以它的强度、硬度高，但塑性及焊接性能差。
这类钢常用来制造工具。
二、普通的合金钢普通低合金钢是在碳素钢的基础上添加少量合金元素（总量不超过5％）冶炼成的。
钢的强度高，焊接性能好，并有较好的耐蚀和耐高温、低温的性能。
钢的牌号是以钢中平均含碳量的万分之几加上合金元素及合金元素平均含量的百分之几表示，合金元素含量小于1.5％的不标出。
例如16Mn，“16”表示平均含碳量为万分之十六（0.12％～0.2％），“Mn”表示Mn元素，由于Mn含量小于1.5％，故在Mn后不加注数字。
由于普通低合金钢的综合性能优于碳素钢，故广泛用于制造压力容器用钢，如16MnR、15MnVR等。
低温容器用钢有16MnDR、09Mn2VDR等。
温度较高（400～600℃）时，可用15CrMoR、12CrMo1R等。
三、不锈钢在大气、水及弱腐蚀性介质中耐腐蚀的高合金钢称为不锈钢，在各种化学试剂和强腐蚀性介质中耐蚀的高合金钢称为不锈耐酸钢，习惯上将二者通称为不锈钢。
根据钢的化学成分不同，不锈钢可分为铬钢、铬镍钢、铬镍钼钢等。
不锈钢牌号表示为：“含碳量的千分之几、合金元素、合金元素百分之几”。
含碳量大于0.08％的高碳级不锈钢，钢号前为“1”，如1Cr18Ni9Ti；含碳量≤0.08％的低碳级不锈钢，钢号前为“0”，如0Cr18Ni9；含碳量≤0.03％的超低碳级不锈钢，钢号前为“00”，如00Cr18Ni11等。
常用不锈钢钢号及简称：0Cr17Ni12Mo2 316 0Cr17Ni14Mo2 316L0Cr18Ni9 304 0Cr19Ni10 304L由于不锈钢对许多介质都具有良好的耐蚀性能、耐热性及低温性能好，广泛用于食品、化工、原子能等工业部门。
生产一部常用的材质有：Q235-B、20、16MnR、16MnDR、304、316、316L、15CrMoR等。
四、其它材料1、铸铁铸铁是含碳量约为2％～4.5％的铁碳合金，其中S、P、Si、Mn等杂质含量较高。
常用的铸铁有灰铸铁、球墨铸铁、可锻铸铁和耐蚀、耐热、耐磨铸铁等。
2、有色金属及其合金化工设备常用有色金属有铝、铜、铅、钛及其合金等。
3、非金属材料无机材料有化工陶瓷、化工搪瓷、玻璃及石墨等。
有机材料有塑料、橡胶等。
第二篇管路系统一、管路管路系统是由管、管件、阀门以及输送机械等组成的。
二、管管子的种类很多，目前在化工厂中广泛应用的有铸铁管、钢管、特殊钢管、有色金属管、塑料管及橡胶管等。
钢管又有有缝管和无缝管之分。
有缝钢管多用低碳钢制成，无缝钢管的材料有普通碳钢、优质碳钢以及不锈钢等。
管径常以ФA×B表示，其中A指外径，B指管壁厚度，如：Ф108㎜×4㎜即管外径为108㎜，管壁厚度为4㎜。
三、公称压力公称压力指管道、管件及阀门等所能承受的压力，用PN表示。
管道、管件及阀门等的工作压力应小于或等于公称压力。
四、公称直径公称直径指管、管件及阀门的通径。
管及管件的公称直径是管的平均内径；阀门的公称直径指阀门的内径。
一般工业用碳钢管和不锈钢管的外径应符合国家标准，外径尺寸Ф与公称直径DN对照如下：（单位：㎜）五、管件管件为管与管的连接部件、它主要是用来改变管道方向、连接支管、改变管径及堵塞管道等。
常见管件有45°弯头、90°弯头、三通、异径管、活接头、管箍等。
六、阀门（见阀门章节）阀门尺寸的对照：（1〞＝25.4㎜）1/4〞--DN6 3/8〞--DN10 1/2〞--DN15 3/4〞--DN201〞--DN25 1(1/4)〞--DN32 1(1/2)〞--DN40 2〞--DN502(1/2)〞--DN65 3〞--DN80 3(1/2)〞--DN90 4〞--DN100第三篇阀门一、阀门型号的表示方法及命名1、阀门型号的编制方法（GB308-75）二、各单元具体内容表示方法1、公称压力的表示方法公称压力用压力数字（Mpa数字的10倍）表示。
2、阀门类型代号注：低温（低于-40℃）、保温（带加热套）和波纹管的阀门，在类型代号前分别加“D”、“B”和“W”汉语拼音字母。
3、传动方式代号注：○1用手柄、手轮或扳手传动的阀门及安全阀、减压阀、疏水阀省略本代号。
○2对于气动或液动：常闭式用6B、7B表示；常开式用6K、7K表示；气动带手动用6S表示；防爆电动用9B表示。
4、连接形式代号5、闸阀结构形式代号6、截止阀、柱塞阀和节流阀结构形式代号7、蝶阀结构形式代号8、球阀结构形式代号9、止回阀和底阀结构形式代号12、减压阀结构形式代号14、安全阀结构形式代号16、阀座密封面或衬里材料代号17、阀体材料代号18、部分阀体材料新代号WCB --- 碳钢无腐蚀性应用，包括水，油和气，温度范围：-30℃至+425℃。
LCB --- 低温碳钢低温应用，温度低至-46℃不能用于温度高于+340℃的场合。
CF8M --- 316不锈钢腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268℃至+649℃，温度+425℃以上要指定碳含量0.04%及以上。
CF8 --- 304不锈钢腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268℃至+649℃，温度+425℃以上要指定碳含量0.04%及以上。
CF3 --- 304L不锈钢腐蚀性或无腐蚀性应用，温度范围高达+425℃。
CF3M --- 316L不锈钢腐蚀性或无腐蚀性应用，温度范围高达+454℃。
第四篇管法兰一、法兰联接法兰联接由一对法兰、一个垫片及若干个螺栓螺母组成。
垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。
法兰联接是一种可拆联接。
法兰分为管法兰和容器法兰。
二、管法兰及相关标准法兰类型分为板式平焊法兰、带颈平焊法兰、带颈对焊法兰、整体法兰、松套法兰、螺纹法兰等（详见HG20592-97法兰类型图）。
平焊法兰的刚性较差，适用于压力P≤4.0MPa的场合；对焊法兰又称带颈法兰，刚性较大，适用于压力温度较高的场合。
法兰密封面的型式常用有三种：平面型密封面，适用于压力不高、介质无毒的场合；凹凸密封面，适用于压力稍高的场合；榫槽密封面，适用于易燃、易爆、有毒介质及压力较高的场合（详见HG20592-97法兰密封面型式图）。
三、管法兰垫片垫片是一种能产生塑性变形、并具有一定强度的材料制成的圆环。
大多数垫片是从非金属板裁下来的，或由专业工厂按规定尺寸制作，其材料为石棉橡胶板、石棉板、聚乙烯板等；也有用薄金属板(白铁皮、不锈钢)将石棉等非金属材料包裹起来制成的金属包垫片；还有一种用薄钢带与石棉带一起绕制而成的缠绕式垫片。
非金属垫片的材料和使用条件详见后面说明。
（HG20606-97）金属缠绕垫的类型、规格及使用条件见后面数据表。
（HG20610-97）四、螺栓螺栓连接由螺栓、螺母、垫圈组成，车间常用的六角螺栓和六角螺母为M12、M16、M20、M24等，对应使用的扳手号为：M12--18、M16--24、M20—30、M24—36、M30—46、M33—50、M36—55、M39--60等。
六角头螺栓的顶部印有与螺栓同材料的英文字母和数字，一般第一行是英文字母，第二行是数字。
英文字母或是两个或是一个，有的印着H,有的印着JG，有的印着ZB；数字有的印着4.8，有的印着8.8。
上面的字母表示生产厂家的简称，比如CA是一汽标准件厂的简写。
下面的数字表示螺栓的强度等级，圆点前的数字表示螺栓的抗拉强度MPa的百分之一。
圆点后的数字表示螺栓的屈服强度与抗拉强度的比的10倍。
螺栓的有效长度 L 应按下式估算：L= δ1（法兰1厚）+δ2(法兰2厚)+δ3（垫片厚）+0.15d (垫圈厚）+0.8d (螺母厚）+0.3d （螺栓末端的伸出高度）。
然后根据估算出的数值查附表中螺栓的有效长度L的系列值，选取一个与它相近的标准数值。
五、管路螺栓、螺母及垫片的选用规定1、低温管道螺栓、螺母及垫片的选用凡使用温度在-15℃及以下的管阀件上的螺栓材料为35CrMoA，强度等级为12.9级；螺母材料为30CrMo，强度等级为12级；DN10～65的垫片选用外环四氟缠绕垫（C型），即1230，DN65以上的垫片选用内外环四氟缠绕垫（D型），即1232。
2、高温管道螺栓、螺母及垫片的选用凡使用温度在200℃以上的管阀件上的螺栓材料为35CrMoA，强度等级为12.9级双头螺柱；螺母材料为30CrMo，强度等级为12级；垫片使用石墨金属缠绕垫（D型），即1221；或使用石墨复合垫。
3、工艺管道螺栓、螺母及垫片的选用凡使用温度在-15～200℃之间的工艺介质管道管阀件上的螺栓、螺母材料与相应的管道材料一致。
垫片选用聚四氟乙烯，厚度为3mm。
导热油管道上DN10～65的垫片选用外环石墨缠绕垫（C型），即1220，DN65以上的垫片选用内外环石墨缠绕垫（D型），即1221。
4、管道内压力大于1.6MPa时，必须使用双头螺柱。
第五篇容器法兰一、容器法兰的结果与类型就容器法兰的承载能力而言，分为甲型平焊法兰、乙型平焊法兰和长颈对焊法兰。
用于不锈钢容器时，法兰端面含有不锈钢衬环。
1、甲型平焊法兰甲型平焊法兰就是一个截面基本为矩型的圆环，这个圆环通常常称为法兰盘，它直接与容器的筒体或封头焊接。
甲型平焊法兰由于承载能力有限，只使用于压力等级较低和筒体直径较小的范围。
2、乙型平焊法兰乙型平焊法兰与甲型平焊法兰相比是除法兰盘外增加了一个厚度常常是大于筒体壁厚的短节。
