第九章 防雷接地安装

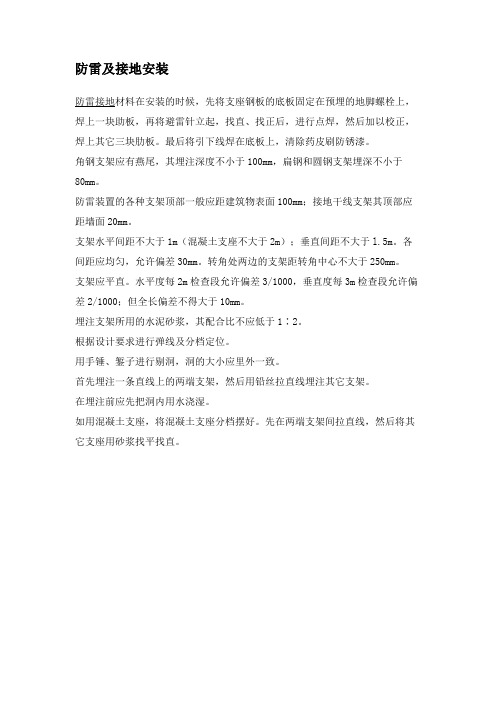

防雷及接地安装
防雷接地材料在安装的时候，先将支座钢板的底板固定在预埋的地脚螺栓上，焊上一块助板，再将避雷针立起，找直、找正后，进行点焊，然后加以校正，焊上其它三块肋板。

最后将引下线焊在底板上，清除药皮刷防锈漆。

角钢支架应有燕尾，其埋注深度不小于100mm，扁钢和圆钢支架埋深不小于
80mm。

防雷装置的各种支架顶部一般应距建筑物表面100mm；接地干线支架其顶部应距墙面20mm。

支架水平间距不大于1m（混凝土支座不大于2m）；垂直间距不大于l.5m。

各间距应均匀，允许偏差30mm。

转角处两边的支架距转角中心不大于250mm。

支架应平直。

水平度每2m检查段允许偏差3/1000，垂直度每3m检查段允许偏差2/1000；但全长偏差不得大于10mm。

埋注支架所用的水泥砂浆，其配合比不应低于1∶2。

根据设计要求进行弹线及分档定位。

用手锤、錾子进行剔洞，洞的大小应里外一致。

首先埋注一条直线上的两端支架，然后用铅丝拉直线埋注其它支架。

在埋注前应先把洞内用水浇湿。

如用混凝土支座，将混凝土支座分档摆好。

先在两端支架间拉直线，然后将其它支座用砂浆找平找直。

防雷、接地装置的安装方法1.防雷接地板利用基础柱、基础抗拔桩及混凝土底板钢筋组成引下线利用柱内两根主钢筋引下。

接地线采用①16圆钢和40mmX4mm镀锌扁钢敷设。

2.明敷接地线的安装要求（1）明敷位置不应防碍设备的拆卸与抢修，且便于检查。

（2）接地线应牢固地固定在支持件上，支持件间的距离在水平直线部分一般为0.5-1.5m,垂直部分为1.5-3m,转弯部分为0.3-0.5m。

（3）在接地线与建筑物伸缩缝交叉时，应加装补偿器，补偿器可用接地线本身弯成弧状代替。

也可用多股软铜线（截面应与主接地网匹配）。

（4）接地线应按水平或垂直敷设，亦可于建筑物倾斜结构平行敷设。

（5）接地线沿建筑物墙壁水平敷设时，离地面距离宜为250mm~300mm0（6）接地线与建筑物墙壁间的间隙宜为IOmm~15mm03.明敷的接地线及其固定零件一般均应涂以用15TOOmm宽度相等的黄绿相间的条纹。

每个导体的全部长度上或每个区间或每个可接触到的部位上宜作出标志。

当使用胶带时，应使用双色胶带。

中性线宜涂蓝色标志。

埋设于地中的接地体不应涂漆。

在接地线引向建筑物的入口处和在检修用临时接地点处，均应刷白色底漆并标以黑色记号，其代号为“4.接地线与接地体，接地线与接地线的连接均应采用搭接焊，其搭接长度应必须符合下列规定：（1）扁钢为其宽度的2倍（且至少3个棱边焊接）（2）圆钢为其直径的6倍（3）圆钢与扁钢连接时，其长度应为圆钢直径的6倍。

（4）扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形（或直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。

（5）接地线与接地极或接地极与接地极之间的焊接点，应涂防腐材料。

5.交流电气设备的接地可以利用自然接地体，如与大地有可靠连接的建、构筑物的金属结构，金属管井等，交流电气设备的接地线可利用配电装置的外壳电梯竖井，起重机升降机的轨道和构件、运输皮带的钢梁，电除尘器构架和配线钢管等接地体接地。

防雷接地施工方法一、施工准备1、材料要求：镀锌扁钢、角钢、圆钢、支架、预埋铁件等。

符合设计，有产品合格证。

2、主要机具：电工工具、钢锯、电焊工具等。

3、作业条件（1）接地体作业条件：按设计位置清理好场地。

底板筋与柱筋连接处已绑扎完。

桩基内钢筋与柱筋连接处已绑扎完。

（2）接地干线作业条件：支架安装完毕。

保护管已预埋。

土建抹灰完毕。

（3）支架安装作业条件：各种支架已运到现场。

结构工程已经完成。

室外必须有脚手架或爬梯。

（4）防雷引下线暗敷设作业条件：建筑物有脚手架或爬梯，达到能上人。

（5）操作的条件：利用主筋作引下线时，钢筋绑扎完毕。

（6）防雷引下线明敷设作业条件：支架安装完毕。

建筑物有脚手架或爬梯达到能上人操作的条件。

土建外装修完毕。

（7）避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。

（8）避雷网安装作业条件：接地体与引下线必须做完。

支架安装完毕。

具备调直场地和垂直运输条件。

土建结构工程已完，并随结构施工做完预埋件。

二、安装工艺1、防雷接地至关重要，必须严格按施工图进行，不得有任何遗漏。

2、作为接地极的两根基础钢筋要通长连接可靠，焊接凡是钢筋交叉的接地钢筋均应可靠焊接，钢筋不得有错位，防止断点。

3、接地体（线）的焊接应采用搭接焊，园钢焊接长度为其直径的6倍，并双面满焊，其搭接园钢的截面积不得小于被搭接钢筋的最小截面，如有结构特殊处，无法双面施焊的单面焊接长度应加倍。

扁钢焊缝长度为其宽度的2倍，（且至少3个棱边焊接），焊接采用φ3.2及φ4.0的焊条，焊缝应饱满严密。

4、所有进入屋内的金属线如：金属管道、金属钢铠等均应与防雷接地装置可靠连接，连接线采用镀锌扁钢，焊点作防腐处理，表面刷银粉漆。

5、在接地检测点施工完毕后测试，并作好记录工作，电阻值应满足设计要求，不能满足时，应征求设计院意见，采取处理办法。

三、成品保护1、接地体其它工种在挖土方时，注意不要损坏接地体。

2、安装接地体时，不得破坏散水和外墙装修。

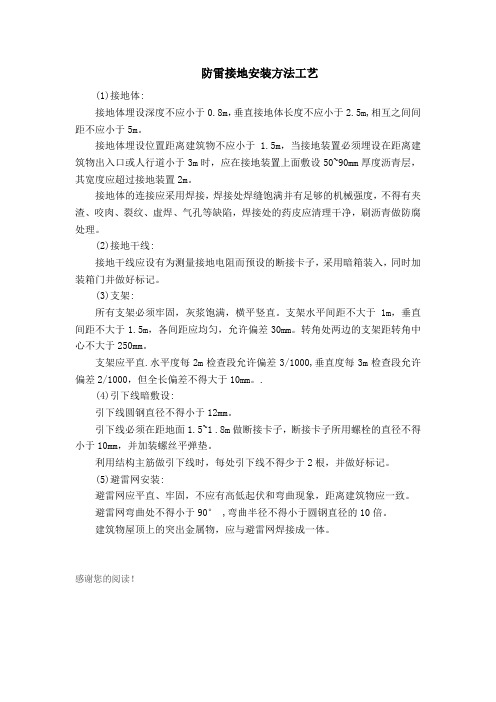

防雷接地安装方法工艺
(1)接地体:
接地体埋设深度不应小于0.8m，垂直接地体长度不应小于2.5m,相互之间间距不应小于5m。

接地体埋设位置距离建筑物不应小于 1.5m，当接地装置必须埋设在距离建筑物出入口或人行道小于3m时，应在接地装置上面敷设50~90mm厚度沥青层，其宽度应超过接地装置2m。

接地体的连接应采用焊接，焊接处焊缝饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虛焊、气孔等缺陷，焊接处的药皮应清理干净，刷沥青做防腐处理。

(2)接地干线:
接地干线应设有为测量接地电阻而预设的断接卡子，采用暗箱装入，同时加装箱门并做好标记。

(3)支架:
所有支架必须牢固，灰浆饱满，横平竖直。

支架水平间距不大于1m，垂直间距不大于1.5m，各间距应均匀，允许偏差30mm。

转角处两边的支架距转角中心不大于250mm。

支架应平直.水平度每2m检查段允许偏差3/1000,垂直度每3m检查段允许偏差2/1000，但全长偏差不得大于10mm。

.
(4)引下线暗敷设:
引下线圆钢直径不得小于12mm。

引下线必须在距地面1.5~1 .8m做断接卡子，断接卡子所用螺栓的直径不得小于10mm，并加装螺丝平弹垫。

利用结构主筋做引下线时，每处引下线不得少于2根，并做好标记。

(5)避雷网安装:
避雷网应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物应一致。

避雷网弯曲处不得小于90° ,弯曲半径不得小于圆钢直径的10倍。

建筑物屋顶上的突出金属物，应与避雷网焊接成一体。

感谢您的阅读！。

防雷与接地装置安装方案一、工程按二类防雷建筑物设置外部防雷装置，利用钢筋混凝土柱、剪力墙内相互连接两根直径不小于∅16的竖向钢筋作为引下线，跨接线采用≥10mm圆钢，引下线上端与避雷带焊接，下端与接地装置焊接。

相邻的两处引下线间距不大于18米。

接地装置为利用基础桩内及基础底板内主筋焊接形成的接地网，所有设备房、电气竖井、电梯井的接地干线以及预留人工接地极的镀锌扁钢、接地端子板等与接地网可靠焊接。

二、当室外敷设镀锌扁钢做为人工接地体时，敷设前应调直，然后将扁钢放置于沟内，依次将扁钢用电焊焊接，扁钢应侧放而不可平放。

焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理。

接地电阻要求不大于0.5Ω，实测不足时，增设人工接地极。

三、接地极连接完毕后，应及时请质检部门进行隐检，接地极材质、位置、焊接质量，接地体(线)的截面规格等均应符合设计及施工验收规范要求，经检验合格后，方可进行回填，分层夯实。

最后将接地电阻摇测数值填写在隐检记录上。

四、利用建筑物钢筋混凝土柱子及剪力墙内主筋通长焊接做防雷引下线，引下线上端与避雷带焊接，下端与基础接地装置焊接形成电气通路。

先按图纸找出全部引下线的位置，向上随着钢筋逐层串联焊接至顶层，并焊接出一定长度，以便与屋顶避雷带连接。

引下线的主筋每层均需用明显的色漆做好标记，以便于引出和检查。

接地电阻测试点设在建筑物的外墙引下线距室外地面上0.5m处。

五、为防侧击雷，45米及以上的楼层利用结构圈梁内的2根主筋贯通焊接形成均压环，并与防雷引下线焊接，外墙上的所有金属构件、金属窗、幕墙框架等金属物及楼板内的钢筋与均压环焊接。

六、在屋顶的外沿和建筑物的突出部位设置避雷带，所有突出屋面的金属突出物，如航空标志灯、节日彩灯、广告灯金属设备和管道以及建筑金属构件等，均与屋面上的防雷装置可靠连接。

七、支架安装应符合下列规定：1、扁钢或圆钢支架埋深不小于80mm。

2、安装前首先根据设计要求进行弹线及分档定位；然后用手锤、錾子进行剔洞，洞的大小应里外一致，之后先埋注一条直线上的两端支架，然后用铅丝拉直线埋注其他支架。

防雷接地安装方法1）工艺流程→2）施工方法及技术措施本工程采用二类防雷，屋面采用φ12园钢避雷带，利用柱内主筋引下，再与基础接地网焊通，配电房、发电机房等处，采用-40×4扁铁敷设周围一圈，接地电阻小于1Ω。

并在首层室外引下线距地0.5m处留有接地钢板，以便于测试与引地线。

施工中采取如下措施：a 利用柱内二根主筋对角通长焊接做防雷引下线，下端接至共用接地网及桩基主筋，中间接头处采用搭接焊，焊接长度为主筋直径的6倍，并应两面焊接，变断面及错位时仍保持二根主筋连续焊接到底，并将引下线钢筋用油漆做好标记，油漆长度以1cm为宜，严禁过长污染钢筋。

b 9层以上每3层沿四周利用混凝土梁内主筋作为均压环，9层以上每层外墙金属门窗、金属栏杆均与均压环相连接，为施工方便，要求定货时在门窗上预留端子。

高于屋面的金属物体均与避雷带相连，连接点必须焊接。

c 接地体的连接采用焊接，焊接必须牢固无虚焊，接至设备上的接地采用螺栓连接，螺栓必须配足平垫和弹垫。

每个螺栓上最多接两个端子，接两个时，用平垫隔开。

变电房等处的接地扁铁固定时，为避免因焊接固定减小截面和破坏镀锌层，我们特采用在前面“特色”中提到的固定方法。

d 接地板的连接采用搭接焊，其焊接长度为：扁钢宽度的2倍（焊三个棱边）；圆钢直径的6倍（双面焊）；扁钢与钢管焊接时，将扁钢弯成弧形，再焊接；两种不同截面的金属焊接长度的取值，以最大规格的截面为准。

e 避雷带的焊接不应有夹渣、咬肉、焊瘤、焊接粗糙、不平整等现象，焊接处在及时清除焊渣后，刷红丹漆防锈。

为避免常规施工中因圆钢与支持件焊接造成截面缩小，本着创优的目的，在本工程中我们特采用“特色”中提到的施工方法。

f 避雷带支持点间距的划分：直线段间距按1米左右均分，同一直线段上的间距必须相同，终端及转角为0.3米，。

g 防雷部分的焊接处不能单独为了美观而用砂轮机打磨，以免损伤避雷带截面，必须在焊接上下功夫。

如何安装防雷接地系统防雷接地系统安装方法防雷接地类别一、工厂防雷分为整体结构防雷，就是主厂房防雷，主要基础打接地极、接地带，形成一个接地网，接地电阻小于10欧。

再与主厂房的钢筋或钢构的主体连接。

水泥混凝土屋顶接避雷带或避雷针，墙外地面还得留有接地测试点，钢构应用镀锌扁铁作直接引到屋顶。

二、供电系统接地分为保护接地和工作点接地，保护接地是带电设备外壳接地。

工作点接地指零线接地，接地网做法与避雷接地方式一样，接地电阻小于4欧。

如达不到要求，则应加接地极，条件不好的，应加电解物及(或)更换土壤。

工作接地和保护接地在配电室独立引出，系统可并为一个。

工作方式，如地线和零线分开，也可合为一引到用电系统(或设备)。

接地系统须重复接地。

也有独立分开的方式，TN-C系统。

零地不能再合为一。

三、仪器仪表接地系统。

该系统接地电阻小于1欧，不能与防雷接地连接。

四、防静电接地，如油管等，每隔(弯头)35米就得有一处可靠接地(可系统也可独立)，电阻小于30欧。

一、根据国家标准《建筑物防雷设计规范》GB50057-94(2000年版)，外部防雷装置包括接闪器、引下线和接地装置。

(1)接闪器:根据建筑物的特点和防雷等级选用避霄网、避雷带或避雷针。

在保护范围以外的突出金属物，如金属设备、金属管道、金属栏杆、看板、航空标志灯等，均应与防雷系统相焊接或卡接，构成统一的导电系统。

屋顶的金属装饰物如金属旗杆或满足规范要求壁厚的金属屋面，均可作为接闪器。

(2)引下线:尽量利用建筑物钢筋混凝土柱内的对角主筋作为引下线，建筑物的消防梯、钢柱等金属构件也可作为引下线，但其各防雷部件之间均应连成电器通路。

(3)接地装置:设计接地装置时，当基础采用矽酸盐水泥和周围土壤的含水量不低于4％，基础资料表面无防水层时，可利用基础内的钢筋作为接地装置(详后面的说明)，如果基础被塑胶、橡胶、油毡等防水材料包裹或涂有沥青质的防水层时，不得利用基础内的钢筋作为接地装置，此时在基础槽的周围敷设环型接地装置，并与基础内的钢筋做可靠连接。

防雷接地安装工艺流程防雷接地安装可是个很重要又有点小复杂的事儿呢。

一、前期准备。

另外，施工场地也得清理清理。

不能到处都是杂物，不然干活的时候磕磕绊绊的多不方便呀。

把场地收拾得干干净净，咱们施工的时候心情也舒畅。

二、接地极安装。

接地极一般是要打到地里面去的。

这时候就需要用到大锤子啦，一下一下地把接地极稳稳地打进土里。

可不能打得歪歪扭扭的哦，就像种树一样，得让它直直地立在那里。

而且呀，接地极之间的距离也有讲究呢，要按照规定的间距来，这样它们才能协同工作，把雷电流顺利导到大地里去。

在接地极打入地下的过程中，如果遇到石头或者其他硬东西挡路了，可不能硬来。

咱们得想办法绕过它，或者把石头挪开，不然接地极打不进去或者打歪了，那可就前功尽弃了。

三、扁钢敷设。

接地极安装好之后，就轮到扁钢上场啦。

扁钢就像是连接各个接地极的桥梁。

敷设扁钢的时候，要把它和接地极牢牢地焊接在一起，这个焊接可不能马虎。

要焊得结结实实的，就像把两个好朋友的手紧紧地牵在一起一样。

扁钢的敷设路径也得规划好。

不能在地上随便铺，要尽量沿着建筑物的周边或者按照设计要求的路线走。

而且扁钢得保持一定的平整度，不能有高高低低的地方，要是扁钢像小山坡一样起伏不平，那雷电流在上面跑的时候可能就会摔倒啦，开个小玩笑哈。

四、接地电阻测试。

扁钢敷设好之后，可不能就这么算了，咱们得测试一下接地电阻。

这就像是给接地系统做个体检，看看它能不能正常工作。

如果接地电阻太大，那就说明这个接地系统还不够健康，还得调整调整。

比如说可能是接地极打得不够深，或者扁钢的焊接有问题，这时候就得找出问题所在，然后对症下药啦。

要是接地电阻合格了，那可就大功告成啦。

但是也不能掉以轻心，还得定期检查检查，就像我们人要定期体检一样，这样才能保证防雷接地系统一直健健康康的，随时准备应对可能到来的雷电袭击呢。

防雷接地安装虽然有点麻烦，但只要我们认真对待每一个步骤，就一定能把它做好。

防雷接地系统安装本工程接地系统采用TN-S系统，PE线与N线严格分开；本建筑物年雷击次数0.09，属于二类防雷建筑物，按二类防雷要求进行防雷设计。

（一）、本工程对防雷接地要求1、220/380V接地系统采用TN-S系统，PE线与N线严格分开，凡是在正常情况下不带电的电气设备的金属外壳、电缆桥架、配线钢管等均应可靠接地。

2、本工程防雷与电气接地采用共用接地装置，以建筑物、构筑物的金属体、构造钢筋和基础钢筋及预埋水平接地体作为接地体，其接地电阻＜1欧姆。

3、建筑物作总等电位联结，将所有进出建筑物的金属管道、金属构件、接地干线等与附近预留的接地钢板做等电位连接。

4、在电气竖井、管道间及主要机电设备机房内柱头处或剪力墙处均预留有钢板，此钢板与柱头内或剪力墙内主筋可靠焊接，在竖井及机房内设等电位联结干线，此干线与预埋钢管可靠焊接，各种金属管道、设备外壳、电梯轨道等均与此干线可靠联接，通长穿越楼层的金属管线、接地干线、电梯导轨等应在上下两端利用接地预埋板就就近做重复接地，干线采用 -25×4镀锌扁钢，沿墙敷设，过门及非沿墙处埋地敷设。

5、洗浴室、病房卫生间及有洗浴的卫生间均需作局部等电位联结，在洗脸台下方设等电位端子箱，此箱与结构体内钢筋可靠焊接，具体做法见“02D501-2”图册。

6、在电气竖井的一般照明总箱和应急照明配电箱的进线开关处装设防止电气火灾的漏电监控系统。

7、UPS不间断电源输出端的N线作重复接地，与电源的PE线可靠连接。

（二）、防雷接地系统施工流程根据本工程的特点，拟采用以下的施工流程：1、施工技术要求所有作为引下线的主筋，须用油漆作好标记，并在图中所示位置作好测试点，测试点的具体作法为：用一根φ12钢筋与防雷引下线焊接后，在室外地面以下15cm处引出50cm，并设接地井加以保护。

为增强导电的可靠性，凡用作接地装置，引下线的结构钢筋及外引测试点、接地点，在接驳处均应电焊，具体作法如下图所示(注：d为结构钢筋的直径，L 为焊接长度，要求L≥6d)。

防雷接地系统安装方案1.作业条件(1)电气装置的接地工程按已批准的设计进行施工。

(2)接地体的材质、尺寸符合设计要求。

(3)作保护接地的部分。

为防止绝缘损坏而遭受触电的危险，将与电气装置或设备带电部分相绝缘的外露可导电部分同接地体之间作良好的电气连接称为保护接地。

它包括外露可导电部分与接地体的连接或通过导线保护接地线(PE线)与电源接地极的连接。

a、电机、变压器、电器、照明设备、携带式或移动式电气设备金属外壳和底座接地。

b、电气设各的传动机构装置接地。

c、电流互感器的二次线圈接地(继电保护有特殊要求时按规定)，电流互感器末使用的二次线圈短路并接地，电容型绝缘的电流互感器,其一次线圈末端的引出端子及铁芯引出接地端子接地。

d、配电屏、控制屏等配吧装置框架接地。

e、交、直流电力电缆接线盒、终端盒的外壳、电力电缆、控制电缆的金属护套、非铠装和非金属护套电缆的1-2根屏蔽芯线。

敷设的钢管和电缆支架等均接地。

穿过零序电流互感器的电缆，其电缆头接地线穿过互感器后接地，并将接地点前的电缆头金属外壳、电缆金属包皮及接地线与地绝缘。

f、室内外配电装置的金属构架和混凝土构架以及靠近带电部分的金属遮栏和金属网门等均接地。

g、安装在低于3,5m混凝土梁上的滑接线支架,固定钢索配线的结构架接地。

h、避雷器的底座接地,附放电记录器的避雷器底座与基础绝缘，其放电记录器接地。

2、人工接地体的安装。

(1)垂直接地体的间距在垂直接地体长度为2.5m时，一般不小于5m o管追平行时不小于300-350mm o(2)安装接地体时，接地体与地面保持垂直。

如果泥土很干很硬，可浇上一些水使其疏松，以易打入。

(3)接地体间的扁钢安装扁钢安装前检查和调直，然后按设计规定，沿沟安装扁钢，依次将扁钢与接地体用焊接的方法连接。

扁钢侧放而不可平放，因侧放时散流电阻较小。

扁钢与钢管连接的位置距接地体最高点约100mm。

接地导体互相连接一般采用搭焊。

搭焊的长度确定，扁钢与角钢不小于宽度的两倍，圆钢不小于直径的六倍,而且有三边以上的焊接。
