防雷接地系统安装

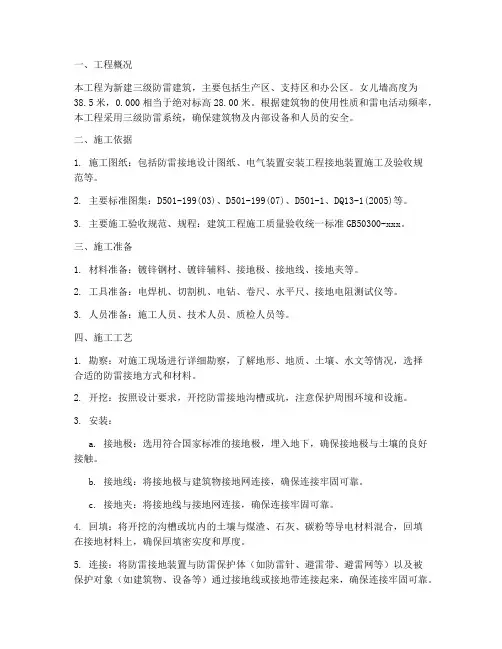

一、工程概况本工程为新建三级防雷建筑，主要包括生产区、支持区和办公区。

女儿墙高度为38.5米，0.000相当于绝对标高28.00米。

根据建筑物的使用性质和雷电活动频率，本工程采用三级防雷系统，确保建筑物及内部设备和人员的安全。

二、施工依据1. 施工图纸：包括防雷接地设计图纸、电气装置安装工程接地装置施工及验收规范等。

2. 主要标准图集：D501-199(03)、D501-199(07)、D501-1、DQ13-1(2005)等。

3. 主要施工验收规范、规程：建筑工程施工质量验收统一标准GB50300-xxx。

三、施工准备1. 材料准备：镀锌钢材、镀锌辅料、接地极、接地线、接地夹等。

2. 工具准备：电焊机、切割机、电钻、卷尺、水平尺、接地电阻测试仪等。

3. 人员准备：施工人员、技术人员、质检人员等。

四、施工工艺1. 勘察：对施工现场进行详细勘察，了解地形、地质、土壤、水文等情况，选择合适的防雷接地方式和材料。

2. 开挖：按照设计要求，开挖防雷接地沟槽或坑，注意保护周围环境和设施。

3. 安装：a. 接地极：选用符合国家标准的接地极，埋入地下，确保接地极与土壤的良好接触。

b. 接地线：将接地极与建筑物接地网连接，确保连接牢固可靠。

c. 接地夹：将接地线与接地网连接，确保连接牢固可靠。

4. 回填：将开挖的沟槽或坑内的土壤与煤渣、石灰、碳粉等导电材料混合，回填在接地材料上，确保回填密实度和厚度。

5. 连接：将防雷接地装置与防雷保护体（如防雷针、避雷带、避雷网等）以及被保护对象（如建筑物、设备等）通过接地线或接地带连接起来，确保连接牢固可靠。

6. 测试：使用接地电阻测试仪对接地系统进行测试，确保接地电阻符合设计要求。

五、质量管理措施1. 施工过程中严格执行国家相关标准和规范，确保施工质量。

2. 对施工人员进行专业培训，提高施工技能和安全意识。

3. 定期进行工程质量检查，发现问题及时整改。

4. 完成施工后，进行验收，确保工程质量符合设计要求。

做防雷接地施工流程防雷接地施工可是个很重要的事儿呢，咱得好好唠唠这施工流程。

一、施工前的准备。

除了材料，工具也得备齐喽。

电焊机得检查检查能不能正常工作，毕竟焊接是很关键的步骤。

还有锤子、扳手这些小工具，就像我们的小助手，干活的时候可离不开它们。

施工场地也得勘察清楚，看看哪里适合安装接地极，有没有什么障碍物之类的。

要是在建筑周围施工，还得看看有没有地下管线，可别一不小心就给人家挖坏喽，那可就麻烦大了。

二、接地极的安装。

接地极的安装位置很有讲究。

一般来说，要选择土壤电阻率比较低的地方。

如果土壤比较干燥，可能还得想办法改善一下土壤条件，比如加点降阻剂之类的东西。

把接地极往土里插的时候啊，要垂直插进去，可不能歪歪扭扭的。

要是插歪了，就像人走路一瘸一拐的，接地效果肯定不好。

而且接地极之间的间距也要按照规定来，不能太近也不能太远。

太近了它们会互相影响，太远了又不能很好地形成接地网。

三、接地母线的安装。

接地母线要和接地极连接得稳稳当当的。

连接的方式有很多种，如果是焊接的话，那可得找个手艺好的师傅。

焊接得饱满、牢固，就像给它们之间打了个结实的结。

要是采用螺栓连接，螺栓得拧紧喽，别让它们松松垮垮的。

接地母线在铺设的过程中，要尽量避免有直角弯。

就像人走路，走直线肯定比拐来拐去顺畅多了。

而且要保持一定的离地高度，防止被水淹或者被破坏。

四、接地系统的测试。

接地系统安装好之后，可不能就这么算了，得好好测试一下才行。

这就像考试一样，得看看这个防雷接地系统到底合格不合格。

测试的时候呢，要用专业的接地电阻测试仪。

把测试仪的探头按照规定连接好，然后就可以开始测试了。

如果测试出来的接地电阻值不符合要求，那就得找原因了。

是接地极没插好呢，还是接地母线连接有问题呢？找到问题就得赶紧解决，可不能马虎。

防雷接地施工虽然看起来有点复杂，但只要我们按照流程一步一步来，细心又认真，就能做好这个保护建筑和设备的小卫士啦。

这就像我们照顾小宠物一样，得用心对待每个环节，这样才能让它健健康康地发挥作用呢。

防雷接地系统安装专项施工方案分部分项工程名称：建筑电气一一防雷接地系统安装一、设计意图本工程按二类防雷建筑物设计防雷装置。

防雷与工频共用一个接地体，要求接地电阻检测值不大于1Q。

利用基础桩基主筋、地梁与底板钢筋网作接地体，接地体必须饱和焊接形成可靠的电报通路。

防雷引下线利用剪力墙或柱内两根直径不小于© 16的主筋上、下通长焊接，在建筑物外侧墙面的室外地面-1米处预留不少于四处100*100*10镀锌钢板做外接人工接地体的连接点，并在相同位置的+0.5米处预留四个100*100*10镀锌钢板做接地电阻检测点，要求所有连接点或检测点与引下线两根大于© 16的主筋可靠焊接。

所有进出建筑物的金属管道、配电房及井道内电气设备、突出屋面的金属构件、30米以上的外门窗、卫生间内金属器具均须按要求做等电位联结。

强电井及弱电井上、下通长设置-40*4镀锌扁钢接地干线，井道内有电气设备时必须沿井道四周敷设-40*4镀锌扁钢做接地线，安装高度0.3 米。

沿屋面周边用© 12镀锌圆钢做避雷带，高出屋面0.1米支持卡间距0.8米，但转角处支持卡间距不得大于0.5米；避雷带间距过大时暗敷-40*4镀锌扁钢做避雷网格。

二、施工要素及施工工艺流程具备完整的设计文件并充分领悟文件意图；施工操作人员及检测人员必须持证上岗；接地电阻测试仪表经检定合格，使用时在检定的有效期限之内；机具运行正常，定期检查符合要求；原材料有出厂合格证、检测报告，并具有监理及建设单位确认许可的档案资料。

施工工艺流程：三、技术交底I II ]提前组织相关人员熟悉图纸内容，做好重要结点的交底工作。

本工程人防地下室、地面以上分别由两个单位进行设计，地上部分与地下部分可能会出现某些不太吻合的地方，女口：引下线位置及数量；等电位联结做法及具体部位；接地电阻测试点的部位及数量；防雷引下线在转换层的过渡等。

A、本工程人防地下室共设17处接地引下线，具体位置如下：（引下线与基础钢筋网以及用做接地体的基础梁板钢筋按要求焊接完成后用黄色油漆标注）©- 9/ Q- Q ；Q-Q/ Q-Q ；Q-Q/ Q- Q ；（H-Q/ Q- Q ；Q-Q/ Q- Q ；（H-Q/ Q- Q；©- Q/ Q- Q； Q G-Q/Q-Q ；（G-Q>/ Q- Q；CG-®/ Q- Q；Q-Q/ Q- Q；锯桩时配合土建施工，将引下线部位桩基内两条① 10主筋预留100-150伽，再用同等规格钢筋双面焊接后引出（焊缝长度大于6D），并与承台及地梁主筋焊通形成可靠的电气通路。

防雷与接地装置安装方案一、工程按二类防雷建筑物设置外部防雷装置，利用钢筋混凝土柱、剪力墙内相互连接两根直径不小于∅16的竖向钢筋作为引下线，跨接线采用≥10mm圆钢，引下线上端与避雷带焊接，下端与接地装置焊接。

相邻的两处引下线间距不大于18米。

接地装置为利用基础桩内及基础底板内主筋焊接形成的接地网，所有设备房、电气竖井、电梯井的接地干线以及预留人工接地极的镀锌扁钢、接地端子板等与接地网可靠焊接。

二、当室外敷设镀锌扁钢做为人工接地体时，敷设前应调直，然后将扁钢放置于沟内，依次将扁钢用电焊焊接，扁钢应侧放而不可平放。

焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理。

接地电阻要求不大于0.5Ω，实测不足时，增设人工接地极。

三、接地极连接完毕后，应及时请质检部门进行隐检，接地极材质、位置、焊接质量，接地体(线)的截面规格等均应符合设计及施工验收规范要求，经检验合格后，方可进行回填，分层夯实。

最后将接地电阻摇测数值填写在隐检记录上。

四、利用建筑物钢筋混凝土柱子及剪力墙内主筋通长焊接做防雷引下线，引下线上端与避雷带焊接，下端与基础接地装置焊接形成电气通路。

先按图纸找出全部引下线的位置，向上随着钢筋逐层串联焊接至顶层，并焊接出一定长度，以便与屋顶避雷带连接。

引下线的主筋每层均需用明显的色漆做好标记，以便于引出和检查。

接地电阻测试点设在建筑物的外墙引下线距室外地面上0.5m处。

五、为防侧击雷，45米及以上的楼层利用结构圈梁内的2根主筋贯通焊接形成均压环，并与防雷引下线焊接，外墙上的所有金属构件、金属窗、幕墙框架等金属物及楼板内的钢筋与均压环焊接。

六、在屋顶的外沿和建筑物的突出部位设置避雷带，所有突出屋面的金属突出物，如航空标志灯、节日彩灯、广告灯金属设备和管道以及建筑金属构件等，均与屋面上的防雷装置可靠连接。

七、支架安装应符合下列规定：1、扁钢或圆钢支架埋深不小于80mm。

2、安装前首先根据设计要求进行弹线及分档定位；然后用手锤、錾子进行剔洞，洞的大小应里外一致，之后先埋注一条直线上的两端支架，然后用铅丝拉直线埋注其他支架。

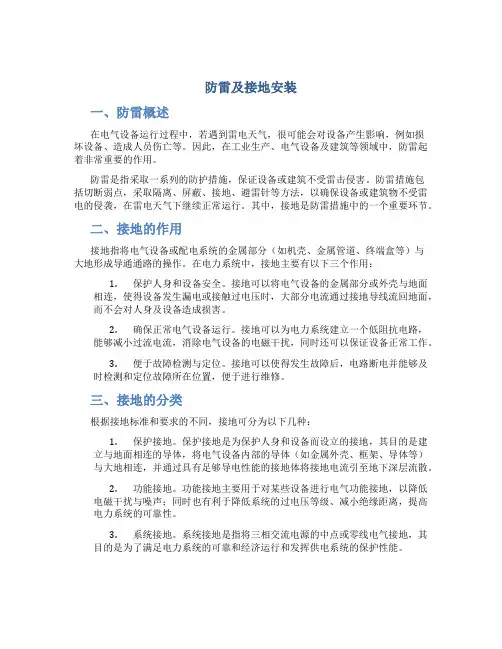

防雷及接地安装一、防雷概述在电气设备运行过程中，若遇到雷电天气，很可能会对设备产生影响，例如损坏设备、造成人员伤亡等。

因此，在工业生产、电气设备及建筑等领域中，防雷起着非常重要的作用。

防雷是指采取一系列的防护措施，保证设备或建筑不受雷击侵害。

防雷措施包括切断弱点，采取隔离、屏蔽、接地、避雷针等方法，以确保设备或建筑物不受雷电的侵袭，在雷电天气下继续正常运行。

其中，接地是防雷措施中的一个重要环节。

二、接地的作用接地指将电气设备或配电系统的金属部分（如机壳、金属管道、终端盒等）与大地形成导通通路的操作。

在电力系统中，接地主要有以下三个作用：1.保护人身和设备安全。

接地可以将电气设备的金属部分或外壳与地面相连，使得设备发生漏电或接触过电压时，大部分电流通过接地导线流回地面，而不会对人身及设备造成损害。

2.确保正常电气设备运行。

接地可以为电力系统建立一个低阻抗电路，能够减小过流电流，消除电气设备的电磁干扰，同时还可以保证设备正常工作。

3.便于故障检测与定位。

接地可以使得发生故障后，电路断电并能够及时检测和定位故障所在位置，便于进行维修。

三、接地的分类根据接地标准和要求的不同，接地可分为以下几种：1.保护接地。

保护接地是为保护人身和设备而设立的接地，其目的是建立与地面相连的导体，将电气设备内部的导体（如金属外壳、框架、导体等）与大地相连，并通过具有足够导电性能的接地体将接地电流引至地下深层流散。

2.功能接地。

功能接地主要用于对某些设备进行电气功能接地，以降低电磁干扰与噪声；同时也有利于降低系统的过电压等级、减小绝缘距离，提高电力系统的可靠性。

3.系统接地。

系统接地是指将三相交流电源的中点或零线电气接地，其目的是为了满足电力系统的可靠和经济运行和发挥供电系统的保护性能。

四、接地的安装过程对于电气设备，需要进行接地安装。

接地安装的主要过程包括以下几步：1.确定接地位置。

根据设备标准及要求，确定接地位置，并设计接地系统的接地电阻。

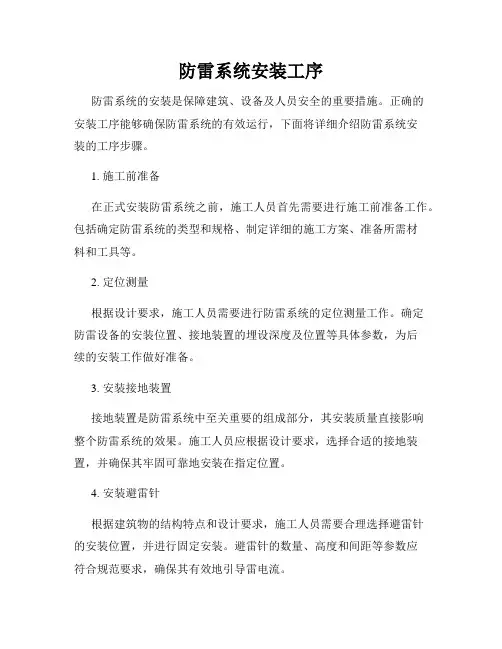

防雷系统安装工序防雷系统的安装是保障建筑、设备及人员安全的重要措施。

正确的安装工序能够确保防雷系统的有效运行，下面将详细介绍防雷系统安装的工序步骤。

1. 施工前准备在正式安装防雷系统之前，施工人员首先需要进行施工前准备工作。

包括确定防雷系统的类型和规格、制定详细的施工方案、准备所需材料和工具等。

2. 定位测量根据设计要求，施工人员需要进行防雷系统的定位测量工作。

确定防雷设备的安装位置、接地装置的埋设深度及位置等具体参数，为后续的安装工作做好准备。

3. 安装接地装置接地装置是防雷系统中至关重要的组成部分，其安装质量直接影响整个防雷系统的效果。

施工人员应根据设计要求，选择合适的接地装置，并确保其牢固可靠地安装在指定位置。

4. 安装避雷针根据建筑物的结构特点和设计要求，施工人员需要合理选择避雷针的安装位置，并进行固定安装。

避雷针的数量、高度和间距等参数应符合规范要求，确保其有效地引导雷电流。

5. 安装导线导线是防雷系统中连接各个部件的重要组成部分，施工人员需要将导线按照设计要求沿着建筑物结构进行布设，并进行良好的连接。

导线的材质、规格及接线方法都需要符合规范要求。

6. 连接检测在完成各项安装工作后，施工人员需要对整个防雷系统进行连接检测。

通过使用专业的检测设备，检查各个接地装置、避雷针和导线之间的连接是否牢固、导通是否畅通，确保防雷系统的正常运行。

7. 安全验收最后，在完成所有安装工作后，施工人员需要邀请专业机构对防雷系统进行安全验收。

验收人员将对系统的各项参数进行检测和测试，确保防雷系统符合设计要求，并能够有效地保护建筑物和人员安全。

以上是防雷系统安装的工序步骤，通过科学规范的施工流程，可以保证防雷系统的有效运行，为建筑物和人员提供更加全面的安全保障。

希望本文对您有所帮助，谢谢阅读！。

防雷与接地系统安装1 施工工艺流程施工工艺流程如图2.5-50所示。

2 建筑物防雷、接地施工及安全措施1) 建筑防雷：(1) 本建筑防雷等级为二类。

建筑的防雷装置满足防直击雷、侧击雷、雷电感应及雷电波的侵入。

(2) 接地装置：本工程采用联合接地方式，利用 40X4 热镀锌扁钢将桩基承台钢筋网，桩基钢筋连接起来构成接地网络。

桩基承台钢筋，桩基钢筋及热镀锌扁钢之间的连接均采用焊接．接地电阻要求不大于1Ω。

(3) 楼顶采用避雷针、避雷带、屋顶建筑物金属构件等混合作为接闪器，利用结构钢柱作为引下线，每层外墙连续钢梁焊接成一体形成均压环，并与引下线钢柱可靠连接。

公寓屋顶采用－25X4热镀锌扁钢组成不大于10mX10m 或12mX8m 的网格作为接闪器，屋面上的金属设备及金属物体均需与屋面避雷装置可靠连接，利用钢筋混凝土柱内二根＞Φ16结构主筋上下焊接作为引下线。

所有突出屋面的金属风机、栏杆、旗杆、金属构件、冷却塔等与避雷带做可靠电气连接，突出屋面的非金属风道、风管、烟筒均大避雷针保护范围内。

预留预埋 引下线敷设 避雷线支架安装 避雷线安装室外接地体敷设 接地电阻测试 图2.5-50 防雷接地施工工艺流程(4) 外墙的金属门窗，幕墙金属结构，外墙栏杆与均压环焊接以防侧击雷。

2) 接地及安全(1) 本工程防雷接地、变压器中性点接地、电气设备的保护接地与电梯机房、消防控制室、通讯机房、计算机房等的接地共用统一接地体，要求接地电阻不大于1Ω，实测不满足要求时，增设人工接地。

(2) 垂直敷设的金属管道及金属物的底端及顶端就近与接地装置连接，电梯轨道下端就近与接地装置连接，建筑外墙的全部金属栏杆、玻璃幕墙等主龙骨等均就近与接地装置连接。

(3) 所有强、弱电竖井内均垂直敷设一条40X4镀锌扁钢，其下端与基础接地网连接。

(4) 本工程采用总等电位联结，其与建筑物内保护干线、设备进线总管、金属构件联结，卫生间、淋浴间采用局部等电位联结，所有局部等电位接线盒采用BV-1*4mm2导线在地面内或墙内穿管暗敷，与卫生间内给排水管、金属浴盆、金属采暖管以及建筑物内钢筋网等可靠等电位局部连接。

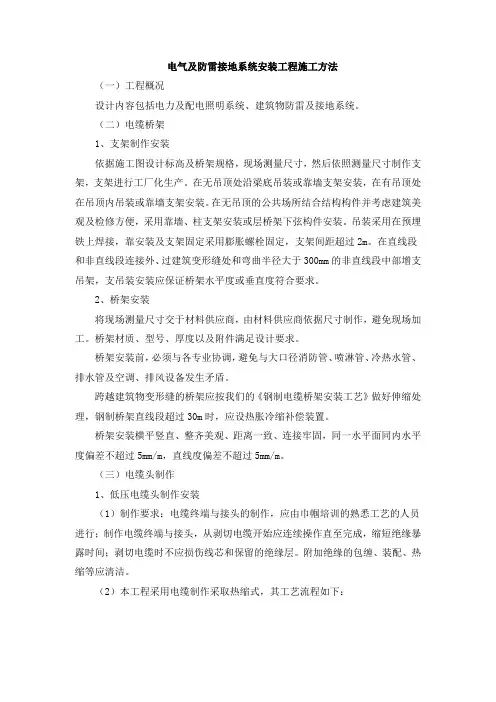

电气及防雷接地系统安装工程施工方法（一）工程概况设计内容包括电力及配电照明系统、建筑物防雷及接地系统。

（二）电缆桥架1、支架制作安装依据施工图设计标高及桥架规格，现场测量尺寸，然后依照测量尺寸制作支架，支架进行工厂化生产。

在无吊顶处沿梁底吊装或靠墙支架安装，在有吊顶处在吊顶内吊装或靠墙支架安装。

在无吊顶的公共场所结合结构构件并考虑建筑美观及检修方便，采用靠墙、柱支架安装或层桥架下弦构件安装。

吊装采用在预埋铁上焊接，靠安装及支架固定采用膨胀螺栓固定，支架间距超过2m。

在直线段和非直线段连接外、过建筑变形缝处和弯曲半径大于300mm的非直线段中部增支吊架，支吊装安装应保证桥架水平度或垂直度符合要求。

2、桥架安装将现场测量尺寸交于材料供应商，由材料供应商依据尺寸制作，避免现场加工。

桥架材质、型号、厚度以及附件满足设计要求。

桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备发生矛盾。

跨越建筑物变形缝的桥架应按我们的《钢制电缆桥架安装工艺》做好伸缩处理，钢制桥架直线段超过30m时，应设热胀冷缩补偿装置。

桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面同内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。

（三）电缆头制作1、低压电缆头制作安装（1）制作要求：电缆终端与接头的制作，应由巾帼培训的熟悉工艺的人员进行；制作电缆终端与接头，从剥切电缆开始应连续操作直至完成，缩短绝缘暴露时间；剥切电缆时不应损伤线芯和保留的绝缘层。

附加绝缘的包缠、装配、热缩等应清洁。

（2）本工程采用电缆制作采取热缩式，其工艺流程如下：本工程内均为1KV 以下低压电缆，电缆规格型号较多，以1KV 以下室内聚氯乙烯护套为例说明电力电缆终端电缆头制作。

2、摇测电线绝缘1）选用1KV 摇表对电缆进行摇测，绝缘电阻应大于10M Ω。

2）电缆摇测完毕后，应将芯线分别对地放电。

3、剥切电缆护套1）根据电缆与设备连接的尺寸，确定剥切处并做上标记，锯掉多余电缆；2）清洁标记以下外层护套，沿割切标记绕电缆周长用电工刀在外层护套上切出一个环形深痕，注意不要损伤外层护套内层的周圈地线线芯。

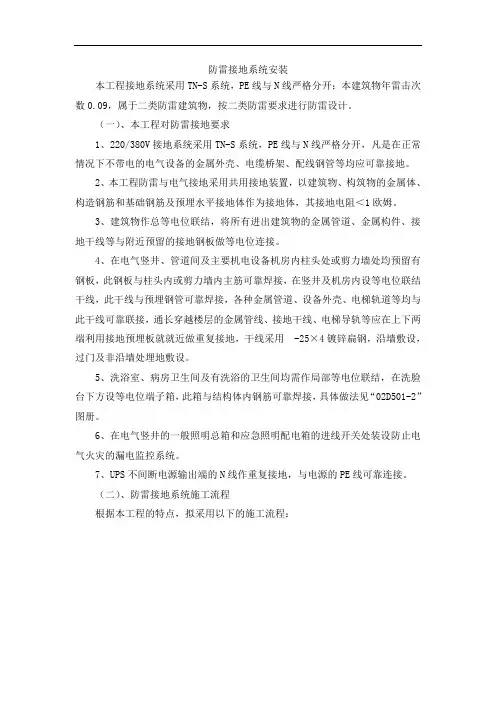

防雷接地系统安装本工程接地系统采用TN-S系统，PE线与N线严格分开；本建筑物年雷击次数0.09，属于二类防雷建筑物，按二类防雷要求进行防雷设计。

（一）、本工程对防雷接地要求1、220/380V接地系统采用TN-S系统，PE线与N线严格分开，凡是在正常情况下不带电的电气设备的金属外壳、电缆桥架、配线钢管等均应可靠接地。

2、本工程防雷与电气接地采用共用接地装置，以建筑物、构筑物的金属体、构造钢筋和基础钢筋及预埋水平接地体作为接地体，其接地电阻＜1欧姆。

3、建筑物作总等电位联结，将所有进出建筑物的金属管道、金属构件、接地干线等与附近预留的接地钢板做等电位连接。

4、在电气竖井、管道间及主要机电设备机房内柱头处或剪力墙处均预留有钢板，此钢板与柱头内或剪力墙内主筋可靠焊接，在竖井及机房内设等电位联结干线，此干线与预埋钢管可靠焊接，各种金属管道、设备外壳、电梯轨道等均与此干线可靠联接，通长穿越楼层的金属管线、接地干线、电梯导轨等应在上下两端利用接地预埋板就就近做重复接地，干线采用 -25×4镀锌扁钢，沿墙敷设，过门及非沿墙处埋地敷设。

5、洗浴室、病房卫生间及有洗浴的卫生间均需作局部等电位联结，在洗脸台下方设等电位端子箱，此箱与结构体内钢筋可靠焊接，具体做法见“02D501-2”图册。

6、在电气竖井的一般照明总箱和应急照明配电箱的进线开关处装设防止电气火灾的漏电监控系统。

7、UPS不间断电源输出端的N线作重复接地，与电源的PE线可靠连接。

（二）、防雷接地系统施工流程根据本工程的特点，拟采用以下的施工流程：1、施工技术要求所有作为引下线的主筋，须用油漆作好标记，并在图中所示位置作好测试点，测试点的具体作法为：用一根φ12钢筋与防雷引下线焊接后，在室外地面以下15cm处引出50cm，并设接地井加以保护。

为增强导电的可靠性，凡用作接地装置，引下线的结构钢筋及外引测试点、接地点，在接驳处均应电焊，具体作法如下图所示(注：d为结构钢筋的直径，L 为焊接长度，要求L≥6d)。

防雷接地系统安装方案1.作业条件(1)电气装置的接地工程按已批准的设计进行施工。

(2)接地体的材质、尺寸符合设计要求。

(3)作保护接地的部分。

为防止绝缘损坏而遭受触电的危险，将与电气装置或设备带电部分相绝缘的外露可导电部分同接地体之间作良好的电气连接称为保护接地。

它包括外露可导电部分与接地体的连接或通过导线保护接地线(PE线)与电源接地极的连接。

a、电机、变压器、电器、照明设备、携带式或移动式电气设备金属外壳和底座接地。

b、电气设各的传动机构装置接地。

c、电流互感器的二次线圈接地(继电保护有特殊要求时按规定)，电流互感器末使用的二次线圈短路并接地，电容型绝缘的电流互感器,其一次线圈末端的引出端子及铁芯引出接地端子接地。

d、配电屏、控制屏等配吧装置框架接地。

e、交、直流电力电缆接线盒、终端盒的外壳、电力电缆、控制电缆的金属护套、非铠装和非金属护套电缆的1-2根屏蔽芯线。

敷设的钢管和电缆支架等均接地。

穿过零序电流互感器的电缆，其电缆头接地线穿过互感器后接地，并将接地点前的电缆头金属外壳、电缆金属包皮及接地线与地绝缘。

f、室内外配电装置的金属构架和混凝土构架以及靠近带电部分的金属遮栏和金属网门等均接地。

g、安装在低于3,5m混凝土梁上的滑接线支架,固定钢索配线的结构架接地。

h、避雷器的底座接地,附放电记录器的避雷器底座与基础绝缘，其放电记录器接地。

2、人工接地体的安装。

(1)垂直接地体的间距在垂直接地体长度为2.5m时，一般不小于5m o管追平行时不小于300-350mm o(2)安装接地体时，接地体与地面保持垂直。

如果泥土很干很硬，可浇上一些水使其疏松，以易打入。

(3)接地体间的扁钢安装扁钢安装前检查和调直，然后按设计规定，沿沟安装扁钢，依次将扁钢与接地体用焊接的方法连接。

扁钢侧放而不可平放，因侧放时散流电阻较小。

扁钢与钢管连接的位置距接地体最高点约100mm。

接地导体互相连接一般采用搭焊。

搭焊的长度确定，扁钢与角钢不小于宽度的两倍，圆钢不小于直径的六倍,而且有三边以上的焊接。

建筑防雷接地系统安装调试及验收与安全用电前言建筑物作为人们日常生活、工作的场所，为保证它们的安全运行，必须在设计和建造阶段注重安全因素。

其中，防雷接地系统是建筑物安全的重要组成部分，能够有效降低雷击对建筑物结构、设备和人员的损伤和伤亡。

本文将提供防雷接地系统安装调试及验收和安全用电的相关知识，以便实施安全的电气系统。

建筑防雷接地系统安装调试系统组成建筑防雷接地系统由接闪针、接地网和延长导体组成。

接闪针是安装在建筑物屋顶高点的尖形金属导体，可通过放电将闪电引向接地网。

接地网是埋于建筑物周围或附近的铜、镀锌钢或黄铜芯线等导体的构成，以便将荷电零位所产生的电流放入地中。

延长导体与接地网相连接，起到延迟过电压上升时间和弱化电压波动的作用。

安装调试防雷接地系统的安装需要遵循相关国家、行业标准和规范要求，并应由专业电气人员进行。

安装前，应经过设计、选材、材料加工制作、工艺实施等门道把握。

安装时，要注意以下几点：1.将接闪针按照一定的规范安装在建筑物屋顶高点，以保证其导电性和稳定性。

2.将接地网掩埋于建筑物周围或附近，要按照规范深度掩埋。

另外，接地网与周围地面带电物质应保持一定距离，并且应用一定方式接地、并接续导体和接地体以提高接地电阻。

3.将延长导体位置与数量合理安排。

并且应包接接缝，确保接触质量，有效降低接触电阻。

4.进行安全接地的同时进行线路的绝缘试验及离线试验，确认确认系统好的接地效果。

5.安装好后，需要进行系统调试，主要包括电气性能、地耐阻和接地电阻等试验。

防雷接地系统验收建筑防雷接地系统建成验收应包括电气性能试验、地耐阻试验、接地电阻试验等。

其中，电气性能试验应按标准测试方法进行。

地耐阻试验的测量及解释应符合标准规定。

接地电阻试验应传统测试方法进行，功率频率应在50Hz左右。

验收合格后，应注明将验收合格证或报告文件，以便于日后管理和使用。

安全用电建筑物中的电气设备选型、安装、维护和检测等都需要严格遵守国家和行业标准及规范要求。

地面防雷系统的安装与调试地面防雷系统是一种重要的设备，它用于保护建筑物和设施免受雷击的侵害。

在本文中，我们将讨论地面防雷系统的安装与调试过程，以确保其正常运行和高效性能。

一、准备工作在开始安装和调试地面防雷系统之前，需要进行一些准备工作。

首先，确定需要安装地面防雷系统的建筑物或设施，并对其结构和用途进行评估。

然后，根据建筑物的高度和特性选择适当的地面防雷系统类型。

二、材料准备在开始安装过程之前，需要准备一些必要的材料。

这包括避雷针、导线、接地装置等。

确保所有材料的质量合格，并符合相关的国家标准和规定。

三、地面防雷系统的安装1. 安装避雷针将避雷针安装在建筑物或设施的高处，以便更好地吸引和释放雷电能量。

确保避雷针与导线连接良好，并牢固地安装在建筑物的结构上。

2. 安装导线导线的安装非常重要，它负责将雷电能量从避雷针引导到地面。

导线应垂直地延伸，并保持足够的距离，以避免与其他建筑物或设施的接地系统产生干扰。

导线的连接应牢固可靠，确保电流能够畅通无阻地通过。

3. 安装接地装置接地装置将导线连接到地下，以便将雷电能量安全地释放到地面。

选择合适的接地装置，并按照厂家提供的指示进行安装。

确保接地装置与地下的土壤良好接触，并具有良好的导电性能。

四、地面防雷系统的调试在完成地面防雷系统的安装后，需要进行调试以确保其正常运行。

以下是一些调试步骤：1. 测试导线连接使用万用表或合适的测试工具，检查导线的连接是否牢固可靠。

确保导线没有损坏或松动，并且电流能够顺利通过。

2. 测试接地装置使用接地电阻测试仪测试接地装置的接地电阻。

确保接地电阻的值符合相关标准，并且不超过规定的范围。

3. 模拟雷击测试通过模拟雷击测试，检查地面防雷系统是否能够有效吸引和释放雷电能量。

这可以通过使用特定的设备模拟雷电来完成，确保一切正常。

五、定期检查和维护完成地面防雷系统的安装与调试后，需要进行定期的检查和维护工作，以确保其长期有效性和可靠性。

防雷接地系统安装和测试防雷接地系统的安装和测试是确保建筑物或设备在雷电天气中能够有效防止闪电侵入并将电荷安全引入地下的重要措施。

下面将介绍安装和测试防雷接地系统的步骤和注意事项。

一、接地系统安装1. 确定接地系统位置：接地系统通常应安装在建筑物或设备周围开阔地面上，并远离可能造成干扰的电源线、通信线等。

2. 安装接地极：接地极是接地系统的主要组成部分。

挖掘洞穴并将接地极插入其中，确保接地极与地面充分接触。

常用的接地极有金属杆或铜板。

3. 连接导线：将接地极与建筑物或设备的金属结构相连接，使用导体电缆固定紧密，并确保连接良好。

二、接地系统测试1. 静态测试：静态测试主要是测试接地系统的电阻值。

在合适的测试点上使用万用表或地电阻测试仪，测量接地系统的电阻，确保其符合要求。

通常，地面电阻值应低于10欧姆。

2. 动态测试：动态测试是在雷电模拟条件下进行的，主要测试接地系统对于雷电冲击的响应能力。

通常采用雷电模拟器模拟雷电放电，并测量接地系统上出现的电压和电流变化。

测试时应有专业人员操作，确保安全。

3. 系统调试：安装和测试完成后，对接地系统进行系统调试。

通过检查接地极的安装和接线情况，确认系统工作正常，并进行必要的修正和调整。

三、注意事项1. 安全第一：接地系统安装和测试需要注意安全措施，确保施工人员和测试人员的人身安全。

2. 专业人员操作：接地系统安装和测试应由具备相关知识和经验的专业人员进行操作，以确保工作的准确性和有效性。

3. 符合规范：接地系统的安装和测试应符合相关电气和建筑规范标准，确保系统的质量和可靠性。

4. 定期检查维护：接地系统安装和测试完成后，应定期进行检查和维护，确保系统长期有效运行。

总结：防雷接地系统的安装和测试是确保建筑物或设备在雷电天气中能够有效防止闪电侵入的重要步骤。

在安装过程中，需要确定接地系统位置、安装接地极并连接导线。

测试过程中，应进行静态测试和动态测试，确保接地系统的电阻和响应能力符合要求。

防雷接地系统施工方法一、施工工艺流程建筑物基础钢筋接地→接地电阻测试→隐蔽验收→柱内主筋引下线焊接→隐蔽验收→屋面避雷带安装→隐蔽验收。

二、自然基础接地体安装利用底板钢筋或深基础做接地体，按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。

再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主施焊好连接板，消除药皮，并将两根主筋用色漆做好标记，以便于引出和检查。

应及时请质检部门进行隐检，同时做好隐检记录。

三、防雷引下线暗敷设1、利用主筋作暗敷引下线时，每条引下线不得少于二根主筋。

现浇混凝土内敷设引下线不做防腐处理。

2、引下线必须在距地面1.5～1.8m处做断接卡子或测试点（一条引下线者除外）。

断接线卡子所用螺栓的直径不得小于10mm，并需加镀锌垫圈和镀锌弹簧垫圈。

3、建筑物的金属构件（如消防梯、烟囱的铁爬梯等）可作为引下线，但所有金属部件之间均应连成电气通路。

4、引下线应沿建筑的外墙敷设，从接闪器到接地体，引下线的敷设路径，应尽可能短而直。

根据建筑物的具体情况不可能直线引下时，也可以弯曲，但应注意弯曲开口处的距离不得等于或小于弯曲都线段实际长度的0.l倍。

引下线也可以暗装，但截门应加大一级，暗装时还应注意墙内其它金属构件的距离。

5、引下线的固定支点间距离不应大于2m，敷设引下线时应保持一定松紧度。

引下线应躲开建筑物的出入口和行人较易接触到的地点，以免发生危险。

6、在易受机械损坏的地方、地上约1.7m至地下0.3m的一段地线应加保护措施，为了减少接触电压的危险，也可用竹筒将引下线套起来或用绝缘材料缠绕。

7、采用多根明装引下线时，为了便于测量接地电阻，以及检验引下线和接地线的连接状况，应在每条引下线距地1.8～2.2m处放置断接卡子。

利用混凝土柱内钢筋作为引下线时，必须将焊接的地线连接到首层、配电盘处并连接到接地端子上，可在地线端于处测量接地电阻。

8、每栋建筑物至少有两根引下线。

防雷引下线最好为对称位置，例如两根引下线成“—”字形或“乙”字形，四根引下线要做成“I”字形，引下线间距离不应大于20m，当大于20m时应在中间多引一根引下线。

1.编制依据2.防雷接地系统概述根据GB50057-2010，本项目的预计年雷击次数为1.19次，属于二类防雷建筑。

但按照重庆地方标准，预计年雷击次数大于0.3次，建筑高度大于90米的，防直击雷要按一类防雷建筑设计。

建筑防雷系统包括防直接雷、侧击雷、雷电感应、雷电波的侵入及雷击电磁脉冲的防雷措施。

本项目采用各种接地子系统共用同一接地装置的共用接地方式，接地电阻不大于1Ω。

当实测不能满足设计要求时应增设人工接地极。

接地系统包括防雷接地、工作接地、保护接地、防静电接地。

以下为防雷接地系统图例。

9玻璃幕墙预埋镀锌钢板100mm×100mm×6mm镀锌钢板3.防雷接地施工3.1.工艺流程防雷接地施工工艺流程图3.2.接地极安装本设计将利用基础内钢筋网作为接地体。

利用建筑物承台板内的两根直径不小于16mm的承台板面钢筋按平面图示作环形及网格通长焊接，建筑的灌注桩或钢筋混凝土桩内两根直径不小于16mm的主钢筋就近与接地网格或环形接地连接线连接。

接地网格，环形接地连接线及与之相连的桩内引下线共同构成共用接地体。

具体做法参看大样图。

为满足最不利点的防雷电阻值不大于1Ω的要求，在首层外围柱距地面30cm处预留40×4mm热镀锌扁钢作为人工接地极端子，施工过程中随时测量接地电阻，达不到要求时在首层外围增加人工接地极。

具体做法见下图。

圆钢（钢筋）与镀锌扁钢搭接大样图避雷引下线与接地网连接大样图3.3.测试端子在外墙引下线距室外地坪0.5m外设置测试卡子，焊出M12×50接地螺栓，（装在75×75的金属接线盒内，加盖面板，做出接地标志）供测量接地电阻之用。

3.4.防雷引下线安装防雷引下线将利用建筑物钢筋混凝土柱或剪力墙内直径不小于16mm的两根主钢筋作为引下线，引下线平均间距不大于12m，避雷带和主钢筋可靠焊接，利用建筑的桩基内钢筋及承台内基础板之钢筋做共享接地极，引下线和基础底盘钢筋焊接为一整体作为接地装置，并依需要在建筑外围补打接地钢钎，并与镀锌扁钢连接组成接地网以达到接地电阻值要求。

建筑防雷接地系统安装调试及验收与安全用电建筑防雷接地系统是一种重要的安全装置，能够避免建筑结构和设备被雷击而造成损失，因此其安装调试及验收和安全用电非常重要。

一、建筑防雷接地系统安装调试1. 确定接地网位置：根据工程设计要求，确定接地网位置，包括地下埋设的水平接地体、竖向接地体和接地网的接地电阻值。

2. 材料准备：根据设计所需的材料要求，采购符合要求的材料。

3. 接地网安装：按照设计要求，安装水平接地体、竖向接地体和接地网。

4. 地网连接：将接地体及接地网互相连接，确保接地网的实体连接牢固，接地网管道的连接不渗漏，地线及地耳的焊接不锈蚀，连接不松动。

5. 接地电阻测量：使用专业测试工具测量接地电阻，并根据设计要求进行纠正和调整。

6. 系统接地测试：进行系统接地测试，测试防雷接地系统是否正常工作。

二、建筑防雷接地系统验收1. 验收范围：防雷接地系统验收需覆盖所有接地设施，包括水平接地体、竖向接地体和接地网等。

2. 验收内容：防雷接地系统验收需要测试接地电阻，确保其符合设计要求，并检查设施与材料是否符合规范标准。

3. 测量方法：使用专业测试工具，对所有接地设施逐一进行测试测量，并将测试结果统计记录。

测量阻值大于设计值，需要进行调整。

4. 验收标准：验收标准需要符合国家相关规定和设计要求，接地电阻值符合规定，装置和材料均符合要求。

三、安全用电1. 电气设备安装：电气设备需按照设计要求进行安装，并检查设备是否无松动、漏电情况。

2. 电气线路规划：电气线路规划需符合相关规范，线路布置需合理，线路间隔需符合要求。

3. 漏电保护：对于易发生漏电的设备，需配备漏电保护装置，并进行定期检查。

4. 接地保护：电气设备需进行接地保护，避免接触到带电部件，造成人身伤害。

5. 定期检查：电气设备定期进行检查，发现问题及时处理。

以上是建筑防雷接地系统安装调试及验收和安全用电的相关内容，希望能对您有所帮助。
