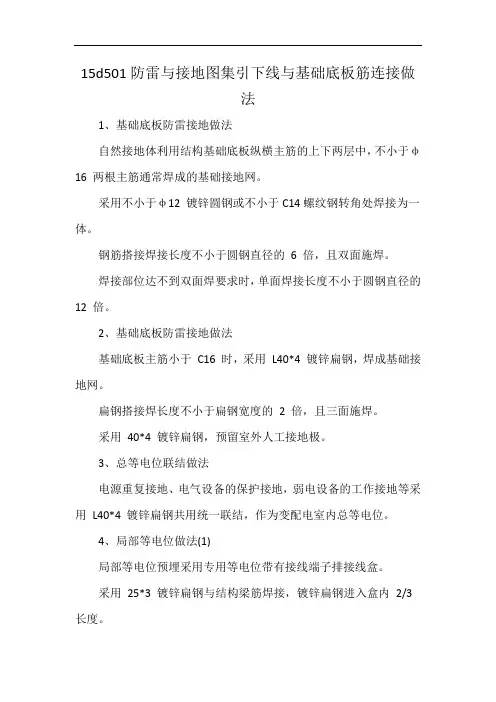

15d501防雷与接地图集引下线与基础底板筋连接做法1、基础底板防雷接地做法自然接地体利用结构基础底板纵横主筋的上下两层中，不小于φ16 两根主筋通常焊成的基础接地网。
采用不小于φ12 镀锌圆钢或不小于C14螺纹钢转角处焊接为一体。
钢筋搭接焊接长度不小于圆钢直径的 6 倍，且双面施焊。
焊接部位达不到双面焊要求时，单面焊接长度不小于圆钢直径的12 倍。
2、基础底板防雷接地做法基础底板主筋小于C16 时，采用L40*4 镀锌扁钢，焊成基础接地网。
扁钢搭接焊长度不小于扁钢宽度的 2 倍，且三面施焊。
采用40*4 镀锌扁钢，预留室外人工接地极。
3、总等电位联结做法电源重复接地、电气设备的保护接地，弱电设备的工作接地等采用L40*4 镀锌扁钢共用统一联结，作为变配电室内总等电位。
4、局部等电位做法(1)局部等电位预埋采用专用等电位带有接线端子排接线盒。
采用25*3 镀锌扁钢与结构梁筋焊接，镀锌扁钢进入盒内2/3 长度。
等电位端子排与卫生间内最近的插座PE 线连接。
5、局部等电位做法(2)等电位预埋严格按照02D501-2 图集做法施工。
6、局部等电位接地连接(1)洗脸盆排水管与局部等电位采用双色软铜线连接。
7、局部等电位接地连接(2)由局部等电位端子排引至厨房、卫生间各金属管道及其他设备。
引至各防雷接地点采用双色软导线烫锡后，采用接地卡与设备压接。
8、防雷测试箱预留做法防雷测试点由避雷引下线钢筋引出，采用40*4 镀锌扁钢与柱筋搭接焊至外墙地面+500mm 处。
外墙装修时，距室外地坪以上0.5米处安装接地测试箱。
9、避雷引下线做法防雷引下线结构柱筋，在每层做出明显标记。
防雷引下线利用建筑物内构造柱不小于C16 两根或四根不小于C10 对角主筋作引下线，间距不大于25m。
钢筋搭接焊长度为钢筋直径的6 倍双面施焊，且清除焊渣。
10、配电箱(柜)安装接地做法配电箱接地采用镀锌圆钢与箱体预留接地扁钢焊接，顺方向焊接，焊接长度不小于圆钢直径的6 倍，焊接处涂刷防锈漆。
